无机房电梯控制柜总体设计要求

控制柜(箱)设计规范目录1、控制柜内部一次回路导线的选用（见一次回路图）：a、直接起动（图例1）2）c、星三角起动（图例3）L1L2L32、控制柜一次回路导线截面的选用（见一次回路图）：a、星三角起动（图例2）b、星三角起动（图例3）L1L2L3选择互感器时可不计小泵。

如是两个小泵，并且两个小泵都有同时起动的可能，可将两个小泵的功率相加与大泵比较后再选互感器。

双电源控制柜可把电流折算成功率，然后再按功率选互感器。

7.交流接触器和热继电器的选用a1.直接起动或软起动方式 (第1表共2表用西门子和天正) 图例1a2.直接起动或软起动方式 (第2表共2表用施耐特和天正) 图例1L3L2L1b3.b4.星三角起动 (第4表共4表用施耐特和正泰) 图例39.制柜面板布置开孔标准10.控制箱面板布置开孔图11.控制柜面板公司标识布置标准12.保护导体截面积的规定2.主电路接头间的相序和极性排列，应按照下表的规定（参照GB4720-84）16常用转换开关接线图 （东方泵业电气部）17.常用小型继电器接线图[MY2(4)J型—OMRON]18.柜体尺寸的选择19.柜体的安装尺寸20.控制柜电机输出线绝缘板使用规定为了统一控制柜设计规范，便于控制柜的现场安装接线，更好的执行控制柜有关标准，特对控制柜的输出电源线接线端子规定如下，请所有设计人员、装配人员及质检人员按本规定执行。

配21．控制变压器的选用3、控制柜出厂检验时必需按此表规定检查随机配件。

4、此配件选型、选用表从即日起开始执行。

5、下发单位：设计人员，车间主管，装配人员，出厂检验人员。

24.设计图纸应注意事项1.B类配制时,时间继电器用天正品牌,型号为ST3P; A 类配制时, 时间继电器用CKC品牌,型号为AH3-3。

2.若有三台泵且为二用一备时，转换开关标牌应为以下形式1主 2主 3主2主 3主 1主3.4.5.6.7.8.双电源4极零线、接触器的选用：9.B类配置(天正)⑴11KW≤的控制柜(特殊除外)中，热继全部采用：JR36-20型。

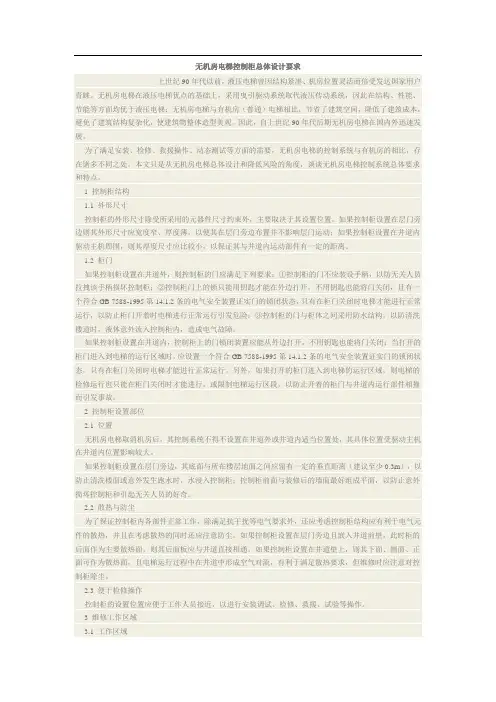

无机房电梯控制柜总体设计要求上世纪90年代以前，液压电梯曾因结构紧凑、机房位置灵活而倍受发达国家用户青睐。

无机房电梯在液压电梯优点的基础上，采用曳引驱动系统取代液压传动系统，因此在结构、性能、节能等方面均优于液压电梯；无机房电梯与有机房（普通）电梯相比，节省了建筑空间，降低了建筑成本，避免了建筑结构复杂化，使建筑物整体造型美观。

因此，自上世纪90年代后期无机房电梯在国内外迅速发展。

为了满足安装、检修、救援操作、动态测试等方面的需要，无机房电梯的控制系统与有机房的相比，存在诸多不同之处。

本文只是从无机房电梯总体设计和降低风险的角度，谈谈无机房电梯控制系统总体要求和特点。

1 控制柜结构1.1 外形尺寸控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。

如果控制柜设置在层门旁边则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动；如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。

1.2 柜门如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜；②控制柜门上的锁只能用钥匙才能在外边打开，不用钥匙也能将门关闭，且有一个符合GB 7588-1995第14.1.2条的电气安全装置证实门的锁闭状态，只有在柜门关闭时电梯才能进行正常运行，以防止柜门开着时电梯进行正常运行引发危险；③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。

如果控制柜设置在井道内，控制柜上的门锁闭装置应能从外边打开，不用钥匙也能将门关闭；当打开的柜门进入到电梯的运行区域时，应设置一个符合GB 7588-1995第14.1.2条的电气安全装置证实门的锁闭状态，只有在柜门关闭时电梯才能进行正常运行。

另外，如果打开的柜门进入到电梯的运行区域，则电梯的检修运行也只能在柜门关闭时才能进行，或限制电梯运行区段，以防止开着的柜门与井道内运行部件相撞而引发事故。

控制柜设计标准控制柜设计标准一、设计背景和目的1.1 背景随着科技的不断发展和工业自动化的日益普及，控制柜成为现代工业生产中不可或缺的设备之一。

控制柜用于集中控制和保护各种电气设备，确保生产过程的正常运行，并能够及时响应故障。

1.2 目的本设计标准的目的是为了确保控制柜的设计符合工程要求，满足生产过程的需要，保证设备的安全可靠运行。

同时，本设计标准还将提供控制柜设计过程中的技术指导，以确保设计工作的顺利进行。

二、设计要求2.1 设计原则控制柜的设计应遵循以下原则：（1）符合现行国家标准和规范要求。

（2）综合考虑控制柜的功能、安全性、可靠性和经济性。

（3）满足生产工艺和工作环境的要求。

（4）方便维护和保养。

2.2 结构设计要求（1）控制柜的结构应具有足够的强度和刚度，能够承受正常运行和额定负荷下的各种力和振动。

（2）控制柜的面板应具有良好的防护性能，能够防止灰尘、湿气和其他外部物质对内部设备的影响。

（3）控制柜的排列方式应合理，确保各个设备之间有足够的间距，方便维护和故障排除。

2.3 电气设计要求（1）控制柜的电气系统应符合国家电气安全标准，并经过绝缘测试和耐压测试。

（2）控制柜应配备合格的电流互感器、电压互感器等电气元件，以实现对电气设备的精确监测和保护。

（3）控制柜应具备过载保护、短路保护、漏电保护等功能，以确保电气设备和人身安全。

2.4 环境要求（1）控制柜的环境条件应符合国家标准要求。

（2）控制柜应采取防火、防尘、防湿、防腐等措施，以延长设备的使用寿命。

（3）控制柜的通风和散热系统应设计合理，确保设备的正常工作温度。

2.5 操作要求（1）控制柜的开门方向应方便操作人员进出，并能确保操作人员的人身安全。

（2）控制柜的开关按钮、指示灯等操作元件应安装在合适的位置，方便操作和监测设备状态。

（3）控制柜的标识和标示牌应清晰、准确、易于识别。

三、设计流程3.1 需求分析根据工艺要求和现场实际情况，确定控制柜的功能目标和基本参数，包括控制柜的尺寸、布局、开孔位置、电气元件和设备等。

控制柜基本要求控制柜为封闭式户内成套设备,技术先进、生产工艺成熟可靠、结构紧凑、便于安装和维护;满足环境条件,控制柜及柜内所有元器件和材料均应具有阻燃或不燃特性。

控制柜为单开门,进出线方式采用敲落孔,预留上、下进出线条件。

控制柜需满足机组的设备工艺、监控、保护等功能要求。

6.5.1技术参数6.5.2.1输入电压:AC380/220V。

6.5.2.2输入频率:AC50Hz。

6.5.2.3配电系统方式:TN-S系统(独立的N线和PE线)。

6.5.2.4控制电源:AC220V/50Hz。

6.5.2.5耐压水平:2.5 Kv 50Hz 1min。

6.5.2.6温升:按IEC947-1、GBC7251-87的有关规定。

6.5.2.7外壳防护等级:IP55。

6.5.2技术功能控制柜为交流电源(三相)驱动,变频启动方式。

控制柜面板上设置有电流表、电压表(可显示三相电压)和计时器(记录运转时间)等必要的测量表计。

以及风机驱动端和非驱动端的轴温保护显示、电机温度显示。

控制柜面板上应设有必要的转换开关、控制按钮和不同颜色的信号显示灯等,通过显示灯能够显示主电源、控制电源、机组运行状态、故障状态、报警信号等。

同时控制柜预留与机组旁手操箱接口条件。

过流、断相、短路及轴承温度过高时,具有声光显示报警装置,并具有自保持功能,且只能手动解除。

火灾事故运行工况事时,切断各种电气保护。

控制柜应预留远程控制的接线端子,具有远程启停机组功能。

控制柜内应有可靠的强、弱电隔离装置,以保证运行安全。

控制柜内应有良好的通风设施,以保证系统的安全、可靠运行。

控制柜柜体盘面元器件标志使用中文。

控制柜应设带接触器的旁路回路,变频器旁路时下口必须设接触器,以保护变频器。

控制柜设有DC24V的低压照明。

控制柜应满足“3.6安全装置”的要求。

6.5.3主要电器元件控制柜组成部件,采用先进的电气元件,主要部分如:空气开关、接触器等采用国际知名品牌产品。

空气开关满足系统电压、电流、频率以及分断能力的性能水平要求,空气开关无飞弧或飞弧距离不大于50 mm。

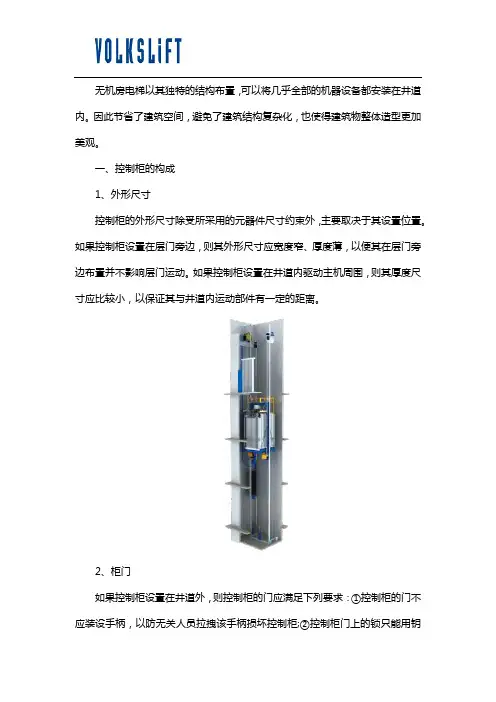

无机房电梯以其独特的结构布置，可以将几乎全部的机器设备都安装在井道内。

因此节省了建筑空间，避免了建筑结构复杂化，也使得建筑物整体造型更加美观。

一、控制柜的构成1、外形尺寸控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。

如果控制柜设置在层门旁边，则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动。

如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。

2、柜门如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜;②控制柜门上的锁只能用钥匙才能在外边打开，不用钥匙也能将门关闭;③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。

3、工作区域照明控制柜区间和维修工作区域应设置固定的电气照明，在其地面上的照度不应小于200Lux。

4、通风与温度无论控制柜设置在井道内还是井道外，控制柜区间应能适当通风，并应给予控制柜适当的保护。

为了保证控制系统的正常工作，控制柜区间的环境温度应保持在5～40℃之间。

二、设计注意事项由于无机房电梯不设机房，因此它的控制系统和普通电梯相比应具有更高的灵活性、方便性和可靠性。

1、灵活性为了便于电气布线，无机房电梯的控制柜通常安放在靠近驱动主机的位置，主要有三种形式：一是当驱动主机安装在井道顶层部位时，控制柜放在顶层并与层门做成连体型；二是当驱动主机安装在井道底坑部位时，控制柜放在井道底层轿厢与井道壁之间并做成壁挂型；三是当驱动主机安装在井道壁开孔空间内时，控制柜放在同一开孔并做成轻便型。

2、方便性无机房电梯控制系统的方便性主要是指：第一电气设备的选型与安装应有利于井道内动力电路、安全电路、照明电路和控制电路的井道布线；第二控制柜外形应能满足连体型、壁挂型和轻便型的特殊尺寸要求；第三控制柜的设计应能适应连体型、壁挂型和轻便型的特殊安装要求；第四不论控制柜放在什么位置和采用哪种形式，都能进行检修操作。

无机房电梯控制柜总体设计要求Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-无机房电梯控制柜总体设计要求上世纪90年代以前，液压电梯曾因结构紧凑、机房位置灵活而倍受发达国家用户青睐。

无机房电梯在液压电梯优点的基础上，采用曳引驱动系统取代液压传动系统，因此在结构、性能、节能等方面均优于液压电梯；无机房电梯与有机房（普通）电梯相比，节省了建筑空间，降低了建筑成本，避免了建筑结构复杂化，使建筑物整体造型美观。

因此，自上世纪90年代后期无机房电梯在国内外迅速发展。

为了满足安装、检修、救援操作、动态测试等方面的需要，无机房电梯的控制系统与有机房的相比，存在诸多不同之处。

本文只是从无机房电梯总体设计和降低风险的角度，谈谈无机房电梯控制系统总体要求和特点。

1 控制柜结构外形尺寸控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。

如果控制柜设置在层门旁边则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动；如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。

柜门如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜；②控制柜门上的锁只能用钥匙才能在外边打开，不用钥匙也能将门关闭，且有一个符合GB 7588-1995第条的电气安全装置证实门的锁闭状态，只有在柜门关闭时电梯才能进行正常运行，以防止柜门开着时电梯进行正常运行引发危险；③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。

如果控制柜设置在井道内，控制柜上的门锁闭装置应能从外边打开，不用钥匙也能将门关闭；当打开的柜门进入到电梯的运行区域时，应设置一个符合GB 7588-1995第条的电气安全装置证实门的锁闭状态，只有在柜门关闭时电梯才能进行正常运行。

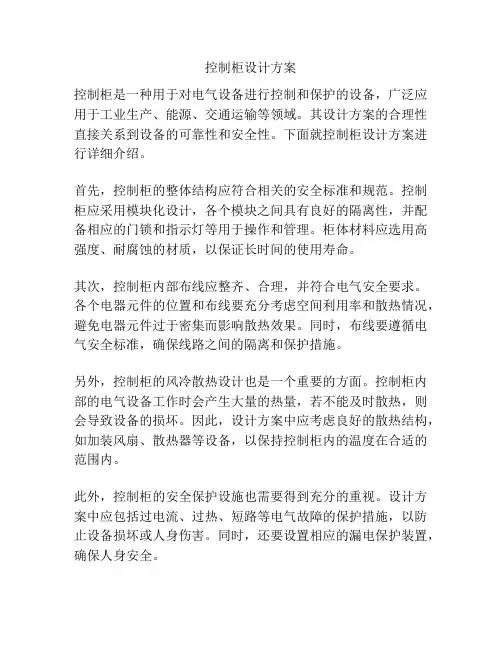

控制柜设计方案
控制柜是一种用于对电气设备进行控制和保护的设备，广泛应用于工业生产、能源、交通运输等领域。

其设计方案的合理性直接关系到设备的可靠性和安全性。

下面就控制柜设计方案进行详细介绍。

首先，控制柜的整体结构应符合相关的安全标准和规范。

控制柜应采用模块化设计，各个模块之间具有良好的隔离性，并配备相应的门锁和指示灯等用于操作和管理。

柜体材料应选用高强度、耐腐蚀的材质，以保证长时间的使用寿命。

其次，控制柜内部布线应整齐、合理，并符合电气安全要求。

各个电器元件的位置和布线要充分考虑空间利用率和散热情况，避免电器元件过于密集而影响散热效果。

同时，布线要遵循电气安全标准，确保线路之间的隔离和保护措施。

另外，控制柜的风冷散热设计也是一个重要的方面。

控制柜内部的电气设备工作时会产生大量的热量，若不能及时散热，则会导致设备的损坏。

因此，设计方案中应考虑良好的散热结构，如加装风扇、散热器等设备，以保持控制柜内的温度在合适的范围内。

此外，控制柜的安全保护设施也需要得到充分的重视。

设计方案中应包括过电流、过热、短路等电气故障的保护措施，以防止设备损坏或人身伤害。

同时，还要设置相应的漏电保护装置，确保人身安全。

最后，控制柜的接地问题也需要考虑。

在设计方案中，应设置合适的接地装置，以确保电气设备的正常工作。

同时，还要考虑到大地电阻的问题，通过合理的接地设计，减少大地电阻，提高接地效果。

综上所述，控制柜设计方案应注重结构的合理性、安全防护措施、散热设计、布线的合理性和接地问题。

只有从多个方面综合考虑，才能设计出高质量、高可靠性的控制柜。

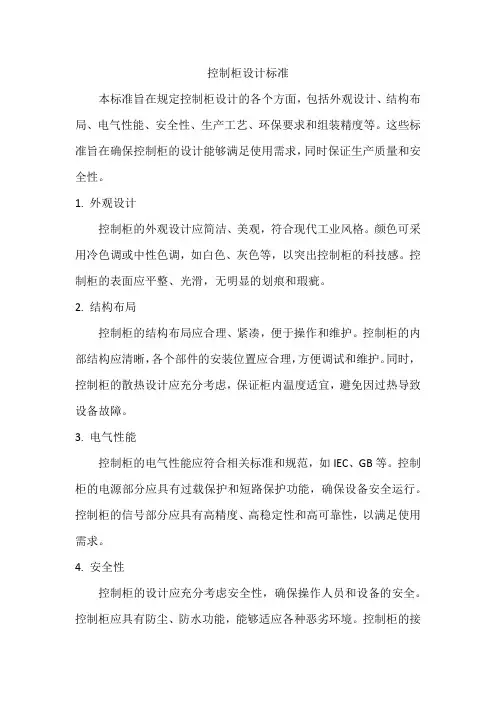

控制柜设计标准本标准旨在规定控制柜设计的各个方面，包括外观设计、结构布局、电气性能、安全性、生产工艺、环保要求和组装精度等。

这些标准旨在确保控制柜的设计能够满足使用需求，同时保证生产质量和安全性。

1. 外观设计控制柜的外观设计应简洁、美观，符合现代工业风格。

颜色可采用冷色调或中性色调，如白色、灰色等，以突出控制柜的科技感。

控制柜的表面应平整、光滑，无明显的划痕和瑕疵。

2. 结构布局控制柜的结构布局应合理、紧凑，便于操作和维护。

控制柜的内部结构应清晰，各个部件的安装位置应合理，方便调试和维护。

同时，控制柜的散热设计应充分考虑，保证柜内温度适宜，避免因过热导致设备故障。

3. 电气性能控制柜的电气性能应符合相关标准和规范，如IEC、GB等。

控制柜的电源部分应具有过载保护和短路保护功能，确保设备安全运行。

控制柜的信号部分应具有高精度、高稳定性和高可靠性，以满足使用需求。

4. 安全性控制柜的设计应充分考虑安全性，确保操作人员和设备的安全。

控制柜应具有防尘、防水功能，能够适应各种恶劣环境。

控制柜的接地保护应规范，确保操作人员的人身安全。

此外，控制柜还应具有过流保护、过压保护等功能，确保设备的安全运行。

5. 生产工艺控制柜的生产工艺应规范、标准，确保产品质量和安全性。

生产过程中应采用优质的原材料和零部件，如高品质的电器元件、密封材料等。

控制柜的生产工艺应包括焊接、组装、调试等环节，每个环节都应严格执行相关标准和规范。

6. 环保要求控制柜的设计应符合环保要求，尽可能减少对环境的影响。

控制柜应采用低噪音、低能耗的设备，减少噪音和能源的消耗。

同时，控制柜的外观设计和生产工艺应尽可能减少对环境的污染，如采用环保材料、减少废弃物等。

7. 组装精度控制柜的组装精度应高，确保设备的稳定性和精度。

组装过程中应采用先进的组装设备和工艺，如自动化生产线、机器人等。

同时，组装时应严格执行相关标准和规范，确保每个零部件的精度和质量。

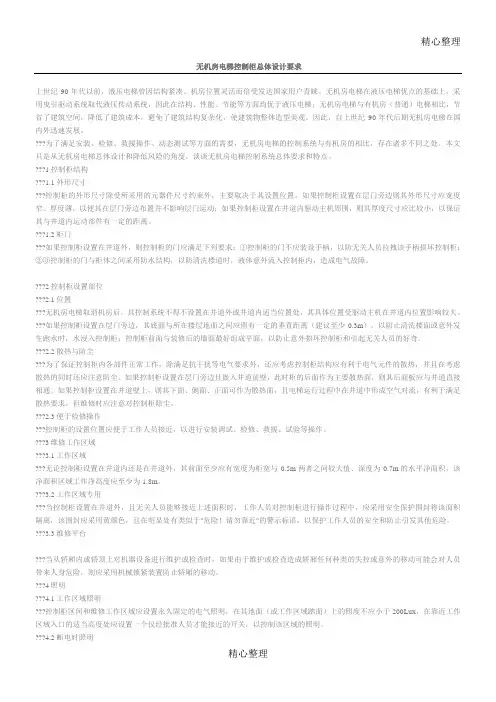

精心整理无机房电梯控制柜总体设计要求上世纪90年代以前，液压电梯曾因结构紧凑、机房位置灵活而倍受发达国家用户青睐。

无机房电梯在液压电梯优点的基础上，采用曳引驱动系统取代液压传动系统，因此在结构、性能、节能等方面均优于液压电梯；无机房电梯与有机房（普通）电梯相比，节省了建筑空间，降低了建筑成本，避免了建筑结构复杂化，使建筑物整体造型美观。

因此，自上世纪90年代后期无机房电梯在国内外迅速发展。

???为了满足安装、检修、救援操作、动态测试等方面的需要，无机房电梯的控制系统与有机房的相比，存在诸多不同之处。

本文只是从无机房电梯总体设计和降低风险的角度，谈谈无机房电梯控制系统总体要求和特点。

???1控制柜结构???1.1外形尺寸???控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。

如果控制柜设置在层门旁边则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动；如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。

???1.2柜门???如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜；②③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。

???2控制柜设置部位???2.1位置???无机房电梯取消机房后，其控制系统不得不设置在井道外或井道内适当位置处，其具体位置受驱动主机在井道内位置影响较大。

???如果控制柜设置在层门旁边，其底面与所在楼层地面之间应留有一定的垂直距离（建议至少0.3m），以防止清洗楼面或意外发生跑水时，水浸入控制柜；控制柜前面与装修后的墙面最好组成平面，以防止意外损坏控制柜和引起无关人员的好奇。

???2.2散热与防尘???为了保证控制柜内各部件正常工作，除满足抗干扰等电气要求外，还应考虑控制柜结构应有利于电气元件的散热，并且在考虑散热的同时还应注意防尘。

无机房电梯技术要求随着城市建设的不断发展和人口的增加，电梯作为一种重要的垂直交通工具，在现代社会的生活中起着不可或缺的作用。

为了满足日益增长的需求，电梯技术得到了不断的改进和创新。

无机房电梯技术是近年来发展迅速的一种技术，它的设计和安装极大地提高了楼层空间的使用效率和电梯的运行效率。

以下是对无机房电梯技术要求的详细介绍。

首先，无机房电梯的技术要求包括结构设计、安全性能和运行效率等方面。

在结构设计方面，无机房电梯需要满足楼层间的距离和载重量的要求，设计合理的承载结构，使得电梯能够安全稳定地运行。

除了基本功能要求之外，无机房电梯还需要考虑外观设计和环保等因素，使其能够与建筑风格和环境相协调。

其次，无机房电梯的安全性能是非常重要的。

无机房电梯在设计和安装时需要符合国家的相关标准和法规，包括结构设计、电气设计、电梯井道和轿厢的防护等方面。

特别是在应急情况下，无机房电梯需要具备自动救援和紧急停止功能，以确保乘客的安全。

此外，无机房电梯的运行效率也需要符合一定的要求。

为了提高电梯的运行效率，无机房电梯需要采用先进的技术，如变频驱动器、磁悬浮技术等，以提高电梯的运行速度和减少能源消耗。

另外，无机房电梯还需要使用高效的控制系统，确保乘客的高效和安全运输。

除了以上的技术要求，无机房电梯还需要考虑维护和保养的问题。

为了确保电梯的长期稳定运行，定期的维护和保养是必不可少的。

无机房电梯的设计和安装需要考虑维护人员的操作便利性和维护成本的降低，以提高电梯的可靠性和使用寿命。

总结起来，无机房电梯技术要求主要包括结构设计、安全性能和运行效率等方面。

通过合理的结构设计和先进的技术，无机房电梯能够提高楼层空间的使用效率和电梯的运行效率，为人们的垂直交通提供便利和安全。

未来随着科技的进步和需求的增加，无机房电梯技术还将继续发展和创新，以满足不断变化的城市建设需求。

无机房电梯技术要求(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除无机房电梯技术要求电梯规格：无机房停?层：4/4载重量：2000KG速?度：0.5M/S?拖动方式：交流变频、变压微电脑控制（VV-VF）曳引机：永磁同步无齿轮曳引机控制方式：单控开门方式:中分双折门土建要求：按土建图规格要求电源要求：三相动力用380伏50赫兹、单相照明用220伏50赫兹（电压正负误差10%以内）一、轿厢：（1）轿厢尺寸：标准配置（2）轿厢壁：发纹不锈钢（3）轿门：发纹不锈钢（4）轿厢顶：天花板为标准图案（5）通风：横流换气扇（6）轿厢内操作盘：（A）液晶显示（B）具有与停靠层同数之微触式楼层按钮（C）上升与下降方向指示（D）黄色紧急呼叫按钮（ALARM）（E）开门及关门微触式按钮各一付，并以图形表示（F）隐蔽式对讲机一付（G）标示厂牌、用途、乘人数、限载重量及操作说明（H）一个以钥匙操作之开关箱内有停止开关照明开关，风扇开关（I）操作盘面板上端附加“禁烟”二字（8）踢?脚板：不锈钢材料（9）地?板：花纹钢板二、各层出入口：（1）厅?门：首层为发纹不锈钢厅门，余层为烤漆厅门（2）门?套：首层为发纹不锈钢门套，余层为烤漆标准门套召唤按钮及楼层位置指示：采标准召唤按钮;设备供应商负责电梯的安装告知、报检并负责取得检验证书及合格证；基本功能：1、自动运行：电梯根据给定的指令自动运行、停车、开关门；2、司机运行：电梯根据给定的指令自动运行、停车、手动关门；3、检修运行：检修状态时，通过操作慢上慢下按钮，使电梯检修速度运行；4、上电自动开门：电梯上电，轿厢正在门区，则自动开门5、自动关门延时：轿门完全打开后，保持开门状态，经过延时后自动关门，延时可调；6、本层外召开门：电梯正在关门或已关门但未启动，若本层外召，则重新开门；7、光幕保护：光幕被遮挡时，关门动作立即停止并自动开门；8、超载不关门：超载时不关门，超载灯亮，蜂鸣器鸣响，轿内显示超载，电梯不启动；9、满载直行：达到额定载重时，只响应内选，不响应外召；10、自动照明控制：在规定时间内，电梯没接收到运行指令，照明自动熄灭，有指令时自动打开；11、消防返回：基站消防开关启动后，所有指令均被取消，电梯立即驶往指定的救援层站停靠；12、重复关门：执行关门指令后，在规定时间内门没有关闭到位，重新开门再关门；13、轿内层楼方向显示：轿内显示电梯所在层楼及将要运行的方向；14、司机选择定向：根据司机给定的指令确定运行方向；15、故障自诊断：当运行时发生故障，自动诊断故障原因，关在控制板上显示，将最近的故障信息保存；16、安全回路保护：安全回路断开，电梯将立即停止运行；17、门连锁保护：所有门锁都在闭合状态下，电梯方能正常运行。

一、无机房电梯电气作业进行井道作业时，严禁上、下同时作业。

使用砂轮机、手提钻时，必须使用防护眼镜。

在井道进行作业时，必须使用安全带和安全帽。

（一）控制柜的安装1控制柜的安装应符合布置合理，维修方便，巡视安全的原则。

2按设计图纸位置施工，并应满足下列要求：2.1控制柜应安装牢固。

垂直误差不大于高度的2/1000，水平误差不大于1/1000。

2.2两台或多台电梯并列时，控制柜布置应考虑维修方便，对称美观。

（二）线槽、金属软管的作业1 线槽作业线槽内导线总面积不能大于线槽净面积的60%。

1.1线槽敷设包括：控制柜—动力电源。

控制柜—井道电缆挂架。

1.2线槽的规格应使用板厚为1.5mm，宽为150 mm，高为75 mm，长为2000 mm的线槽。

数量为6根。

线槽应平整，无扭曲变形，内壁无毛刺。

1.3控制线和动力线走同一根线槽时，控制线必须套蛇皮管。

1.4 线槽、线槽盖的连接及固定：a.线槽的出入口和弯曲部要设有光滑的护口，线槽端部要用堵头封堵。

线槽连接螺栓应由线槽内往外穿，后用螺母紧固。

b.线槽用水泥钉固定在井道壁上，每段线槽和井道壁的固定点必须在四个以上。

可利用井道金属构件，并用螺栓固定，但严禁将线槽焊接在井道构件上。

c.安装后应横平竖直，其水平度和垂直度误差均应在4/1000以内，且全长偏差在20mm以内，接口应封闭，转角应圆滑。

固定牢靠，槽内无积水，污垢。

d.槽盖应齐全，盖好后应平整，无翘角，每条线槽盖至少应有6枚自攻螺丝把槽盖紧固在线槽上。

f.出线口应无毛刺，位置准确，并有保护引出线的防护物，如胶皮圈或是软管接头等。

g.线槽内导线应排列整齐并用压板固定。

2蛇皮管(金属软管)的作业金属软管内导线的总面积不能大于管内净面积的40%。

2.1金属软管作业控制柜—井道的金属软管敷设包括：控制柜线槽—电动机接线盒（动力线）。

控制柜线槽—电动机接线盒（抱闸线）。

控制柜线槽—旋转编码器。

（1）控制线和动力线在同一线槽敷设时，控制线必须套金属软管，两端用软管接头固定。

控制柜设计规范范文控制柜是用于集中安装、布线、供电、控制和保护各种电气设备的设备。

它在工业、建筑、交通、能源等领域广泛应用。

在控制柜的设计和安装中，遵循一定的规范是非常重要的，下面是一些常见的控制柜设计规范。

1.安全性规范-控制柜内部应有足够的空间，以便安装和维修设备。

-控制柜内部的有害物质应采取相应的防护措施，如对有害气体进行适当处理。

-控制柜应具备避雷、防雷击的能力，包括接地、避雷器等。

2.通风与散热规范-控制柜应具有良好的通风和散热能力，以保持设备稳定运行。

-控制柜内部的设备及线缆布置应合理，避免过于拥挤，影响通风散热。

-控制柜内部应设置风扇、通风口等装置，以提高散热效果。

-控制柜内部应设置温度和湿度监测装置，以及相应的报警装置。

3.线缆规范-控制柜内的电气线缆应按照国家相关标准进行布线和接地，如GB/T5023-2024《塑料绝缘电力电缆》。

-线缆应采用足够大的规格，以满足设备的电气要求，并确保线缆的绝缘和耐磨性能。

-控制柜内的线缆应按照功能进行分类、标记和布置，以方便维护和调试。

4.密封规范-控制柜应具备一定的密封性能，以防止灰尘、湿气等物质的进入。

-控制柜的门和开孔处应设置密封条，以确保良好的密封效果。

-控制柜内部应设置密封胶圈，以确保内外部环境的隔绝。

5.接地规范-控制柜应设置可靠的接地装置，以保证设备的安全运行。

-控制柜内的金属部件、设备、线缆等应接地可靠，避免电气冲击和静电干扰。

6.标识规范-控制柜内的设备、线缆等应进行标识，以方便操作和维护。

-控制柜内的标识应清晰易读，如设备名称、功能、编号等。

通过遵循上述的控制柜设计规范，可以确保控制柜的安全性、可靠性和稳定性。

此外，在实际设计中，还需考虑具体的应用环境和要求，以制定合适的控制柜设计方案。

控制柜外观与造型设计要求1、控制柜的造型设计（1）控制柜产品外观设计，应分主次做到稳重、淳朴、坚实、细腻、挺拔、明快、协调、新颖。

（2）设计机柜时，应考虑人-机关系和工程美学原理。

造型美观，色彩协调，人-机安全。

（3）控制柜产品造型设计，应符合国家标准《电工控制设备造型设计导则》的规定。

控制设备的外观造型设计应具有新颖性、实用性，满足用户的普遍审美要求。

（4）控制柜产品及其组装结构件的外观表面，应光洁平整、精确，不能有明显的凹凸不平或机械划伤，也无裂纹、毛刺、破坏性压痕或严重锈蚀等缺陷。

（5）机柜外观要求各钣金零件间的连接螺钉及板材端面不外露，一般相邻钣金件向内折边，并且相互包边，这样既加强了钣金件的强度，又具有防水的作用，在控制电柜壳体等IP防护等级要求较高的地方还通常采用折边压密封条的方式，这样既防水又防尘。

（6）机柜外观要求各面棱边尽量保持圆滑一致，零件间接合缝均匀一致，因此相邻钣金零件间的接缝最好不与棱边重合，也不能处在圆弧的曲面上。

拼焊时一般将接缝位置放在顶面、底面、背面等不外露或看不到的地方，并采用斜接缝，以使三条棱边均为一致的折弯成型的光滑圆弧。

当然，机柜外观和机柜造型对钣金零件的结构还有其他多方面的要求和限制。

2、控制柜的表面涂覆（1）为了确保防腐，控制设备应采用防腐材料或在裸露的表面涂上防腐层，同时还要考虑使用及维修条件。

机柜的防护性和装饰性表面涂覆，应符合有关国家标准的规定。

（2）控制设备的外壳不允许使用红颜色。

（3）涂漆应有良好的附着力，在控制柜的正面和侧面的漆膜不得有皱纹、流痕、针孔、起泡、透底漆等缺陷。

漆膜的外观要求均匀、平整、光滑，用肉眼看不到刷痕、伤痕、修整痕迹和明显的机械杂质等。

面板有两种以上颜色的，要求界线分明。

3、特殊要求（1）当机柜在适于霉菌生长的场所使用时，机柜应具有抗霉菌的能力。

（2）当机柜用于海洋、滩涂或舰船控制设备时，机柜应具有抗盐雾腐蚀的能力。

（3）当机柜用于特殊环境时，应满足表2.3.4中相应技术条件的要求。
