压力管道基础知识

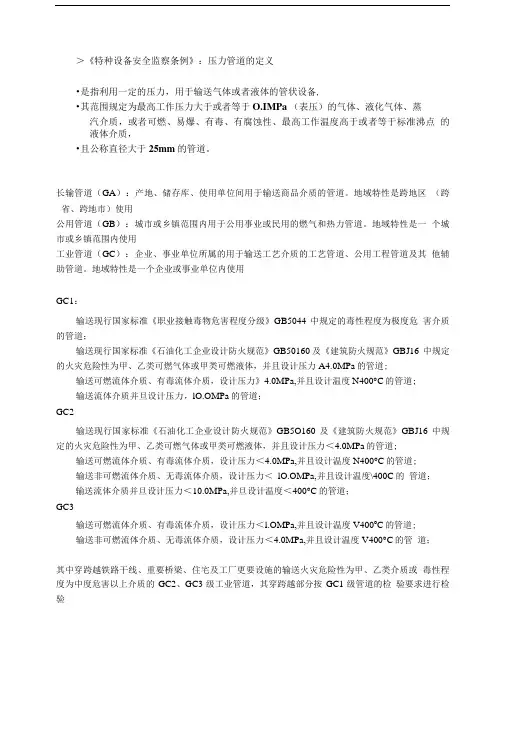

＞《特种设备安全监察条例》：压力管道的定义•是指利用一定的压力，用于输送气体或者液体的管状设备,•其范围规定为最高工作压力大于或者等于O.IMPa （表压）的气体、液化气体、蒸汽介质，或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，•且公称直径大于25mm的管道。

长输管道（GA）：产地、储存库、使用单位间用于输送商品介质的管道。

地域特性是跨地区（跨省、跨地市）使用公用管道（GB）：城市或乡镇范围内用于公用事业或民用的燃气和热力管道。

地域特性是一个城市或乡镇范围内使用工业管道（GC）：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

地域特性是一个企业或事业单位内使用GC1：输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道；输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力A4.0MPa的管道;输送可燃流体介质、有毒流体介质，设计压力》4.0MPa,并且设计温度N400°C的管道;输送流体介质并旦设计压力，lO.OMPa的管道；GC2输送现行国家标准《石油化工企业设计防火规范》GB5O160及《建筑防火规范》GBJ16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0MPa的管道;输送可燃流体介质、有毒流体介质，设计压力＜4.0MPa,并且设计温度N400°C的管道;输送非可燃流体介质、无毒流体介质，设计压力＜lO.OMPa,并且设计温度\400C的管道；输送流体介质并旦设计压力＜10.0MPa,并旦设计温度＜400°C的管道；GC3输送可燃流体介质、有毒流体介质，设计压力＜l.OMPa,并且设计温度V400o C的管道;输送非可燃流体介质、无毒流体介质，设计压力＜4.0MPa,并且设计温度V400°C的管道；其中穿跨越铁路干线、重要桥梁、住宅及工厂更要设施的输送火灾危险性为甲、乙类介质或毒性程度为中度危害以上介质的GC2、GC3级工业管道，其穿跨越部分按GC1级管道的检验要求进行检验GC1(3) 4.01.0GC2(4) GC3(1) GC2(2) •温度笆 压力MPa GC2(4) GC2(3) GC 类级别划分示意压力MPaGC1(1)输送毒性程度为极度危害介质的管道GC1(2) GC2(1) 0 --------------------------------------- " 输送甲、乙类可燃气体或甲类可燃液体的管道 压力M 归GC1(4) 400 °C 输送可燃流体介质、有毒流体介质管道 GC1(4) GC3(2)•温度°C压力MPa400 °C 输送非可燃流体介质、无毒流体介质管道类别表1-2甲.乙类火灾危险性介质液化煌和可燃液体J液化甲烷、液化天然气、液化顺丁烯、液化乙烯、液化乙烷、液化反丁怫、液化环丙烷、液化丙爆、液化丙烷、；液化新戊烷、液化环丁烷、液化丁烯、液化丁烷、液化氯乙烯、液化环氧乙烷、液化丁二始、液化异丁烷、液化石: 油气、液化懿甲烷—异戊二烯，异戊烷、汽油、戊烷、二唆化碳，异己烷、己烷、石油醪，舁度烷、环己烷、辛烷、异辛烷、苯、庚烷、石脑油、原油,甲苯、乙苯、邻二甲苯、间二甲苯、对二甲苯、异丁酹、乙醯、乙酸、环氧丙烷、甲酸甲酯、乙胺、二乙胺、丙酮、丁醛.二氯甲烷、三乙胺、醋酸乙I 烯、甲乙爵、丙烯睛、醋酸乙降、醋酸异丙陆、二氯乙烯、甲醇、异丙醇、乙醇.酷酸丙酯、丙ST醋酸异丁篇、甲酸丁酯、毗呢、二氯乙烷.暗酸丁酯、廉酸异戊陆、甲酸戊酯丙苯、环氧集丙烷、苯j燔、喷气燃料.爆油、rw.氯苯、乙二肢.戊醇、环日桐、冰醋酸、异戊醇-35号轻柴油、环戊烷、硅酸乙酯、氯乙酹、氯丙的；可燃气休乙烘、环氧乙烷、M A.合成气、KH匕氢、乙烯、机化氢、丙嫦、丁烯、丁二烯、顺丁烯、反「烯、甲烷、乙烷、丙烷、丁烷、丙二烯、环丙烷、甲胺. .环丁烷、甲醛、甲醵、戒甲烷.氯乙烯、异丁烷一氧化碳,禽、漠甲烷管道编号的命名第三特征值第二特征值第一特征值本编制规定中的管道编号由五个字段组成，其主要要求如下：■第一特征值一一管道所属建设单位简称的汉语拼音字头；■第二特征值——管道级别(GC3级别管道可省略此特征值)；■第三特征值——管道输送介质(英文缩略语；常见管道输送介质的英文缩略语见附件~■第四特征值——管道设计压力和设计温度，中间用/分隔，单位：MPaTC；■第五特征值——管道顺序号；其后的括号内注明管道长度，单位：米(m)举例例1.首钢超群电力有限公司400米蒸汽管道，管道规格为6 133X4.5、管道级别为GC2、设计压力为1.27 MPa、设计温度为300°C,该单位共有相同参数的管道2条；因此，这两条管道的管道编号为：■SGCQ—GC2—STE—1.27/300— 1( 400)■SGCQ—GC2—STE—1.27/300—2 ( 400)例2.北京化工机械厂压缩空气管道100米1条(6 89X4.5)、50米2条(642X4.0)、25 米3条(625X3.0),设计压力为1.0 MPa、设计温度为常温、管道级别为GC3；因此，这六条管道的管道编号为：■BHJ—AIR—1.0/ 常温一1 (100)■ B HJ—AIR— 1.0/常温一1( 50 )■BHJ—AIR—1.0/常温一2 (50)■ B HJ—AIR— 1.0/常温一1 (25 )■BHJ—AIR—1.0/常温一2 (25)■BHJ—AIR—1.0/常温一3(25)例3.北京天海有限公司液氧管道36米(642X4.0),共1条，设计压力为 1.6MPa、设计温度为.196°C、管道级别GC2：因此，这条管道的管道编号为：■TH—GC2—LO2—1.6/-196— 1 (36)■例4.北京燃气集团所属天然气管道1000米(* 108X4.5),共10条，设计压力为0.8MPa、设计温度为60°C、管道级别GB1；因此，10条管道的第一•条管道编号为: ■RQJT—GB1—CNG—0.8/60—1 (1000)常见管道输送介质的名称及英文缩略语压力管道常见破坏形式•1.按宏观变形量：韧性破坏和脆性破坏；•2.按材料的微观断裂机制：韧窝断裂、解理断裂、沿晶脆性断裂和疲劳断裂；❖ 3.综合分类:韧性破坏、脆性破坏、腐蚀破坏、疲劳破坏、蠕变破坏、其它形式破坏。

压力管道作业人员培训压力管道作业是一项关键的工作，它涉及到工业安全和环境保护等重要问题。

为了保证压力管道作业的安全和有效进行，培训是必不可少的。

下面将对压力管道作业人员的培训进行详细介绍。

一、培训内容1. 基础知识：培训人员需了解压力管道的基本概念、结构和分类等内容，掌握常用术语和理论知识。

同时，培训还应包括压力管道的工作原理和工作流程等方面的知识。

2. 安全操作：培训人员需掌握压力管道的安全操作规程和操作技术，包括如何正确使用和维护压力管道设备，如何进行压力测试和泄漏检查等。

3. 管理规范：培训人员需了解相关的管理规范和法律法规，包括压力管道的设计、制造、安装和维护等方面的要求，以及对违规行为的处罚等。

4. 应急处理：培训人员需了解压力管道事故的应急处理方法，包括如何正确处理泄漏和爆炸等紧急情况，如何进行事故现场的救援和清理等。

5. 职业道德：培训人员需具备良好的职业道德和团队合作精神，遵守工作纪律，做到诚实守信，保证工作的质量和效率。

二、培训方式1. 理论学习：可以通过讲座、课堂教学、研讨会等方式进行理论学习，重点强调基础知识和操作规程等内容。

2. 实践操作：培训人员需通过实际操作来掌握安全操作技术，可以进行模拟实验和实地考察等活动，加深对知识的理解和运用。

3. 观摩学习：可以安排学员参观压力管道生产和维修现场，观摩实际操作过程，提高对工作环境和要求的了解。

4. 自学研究：培训结束后，学员可通过自学研究来巩固和拓展所学知识，可以阅读相关的著作和期刊，参加相关的学术交流和讨论等活动。

三、培训考核为了确保培训的效果，还需进行培训考核，评估培训人员的学习成果和能力水平。

1. 理论考试：可以组织培训人员进行理论知识的考试，检查他们对基础知识的掌握程度。

2. 操作考核：可以安排培训人员进行实操考核，检查他们的操作技术和安全意识等方面的能力。

3. 随机抽查：在培训结束后，可以进行随机抽查，考察培训人员对培训内容的掌握情况，以及在实际工作中的应用能力。

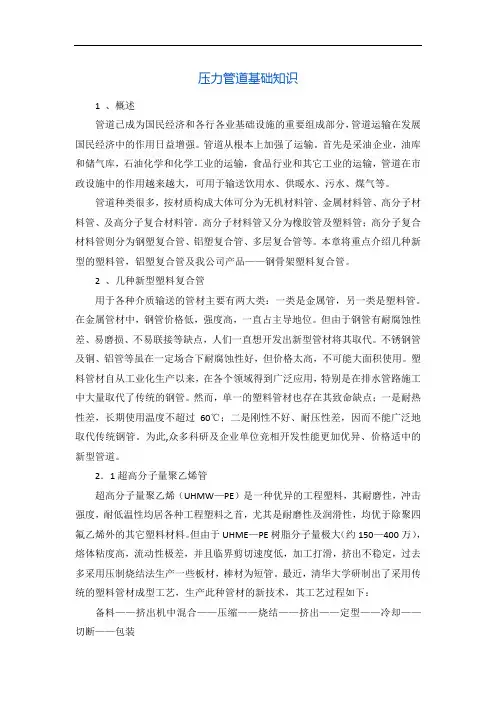

压力管道基础知识1 、概述管道已成为国民经济和各行各业基础设施的重要组成部分，管道运输在发展国民经济中的作用日益增强。

管道从根本上加强了运输。

首先是采油企业，油库和储气库，石油化学和化学工业的运输，食品行业和其它工业的运输，管道在市政设施中的作用越来越大，可用于输送饮用水、供暖水、污水、煤气等。

管道种类很多，按材质构成大体可分为无机材料管、金属材料管、高分子材料管、及高分子复合材料管。

高分子材料管又分为橡胶管及塑料管；高分子复合材料管则分为钢塑复合管、铝塑复合管、多层复合管等。

本章将重点介绍几种新型的塑料管，铝塑复合管及我公司产品——钢骨架塑料复合管。

2 、几种新型塑料复合管用于各种介质输送的管材主要有两大类：一类是金属管，另一类是塑料管。

在金属管材中，钢管价格低，强度高，一直占主导地位。

但由于钢管有耐腐蚀性差、易磨损、不易联接等缺点，人们一直想开发出新型管材将其取代。

不锈钢管及铜、铝管等虽在一定场合下耐腐蚀性好，但价格太高，不可能大面积使用。

塑料管材自从工业化生产以来，在各个领域得到广泛应用，特别是在排水管路施工中大量取代了传统的钢管。

然而，单一的塑料管材也存在其致命缺点；一是耐热性差，长期使用温度不超过60℃；二是刚性不好、耐压性差，因而不能广泛地取代传统钢管。

为此,众多科研及企业单位竞相开发性能更加优异、价格适中的新型管道。

2．1超高分子量聚乙烯管超高分子量聚乙烯（UHMW—PE）是一种优异的工程塑料，其耐磨性，冲击强度，耐低温性均居各种工程塑料之首，尤其是耐磨性及润滑性，均优于除聚四氟乙烯外的其它塑料材料。

但由于UHME—PE树脂分子量极大（约150—400万），熔体粘度高，流动性极差，并且临界剪切速度低，加工打滑，挤出不稳定，过去多采用压制烧结法生产一些板材，棒材为短管。

最近，清华大学研制出了采用传统的塑料管材成型工艺，生产此种管材的新技术，其工艺过程如下：备料——挤出机中混合——压缩——烧结——挤出——定型——冷却——切断——包装产品及技术特点:2.1.1 具备普通聚乙烯管的所有特点;2.1.2优异的耐磨损性及润滑性;2.1.3较高的韧性及抗冲击性;2.1.4缺点为设备投资大、加工困难，尚无法生产与之配套的管件;2．2 化学交联聚乙烯管材交联聚乙烯管以高密度聚乙烯作为主要原料，通过高能射线或化学引发剂的作用，将线型大分子结构转变为空间网状结构，生产出的交联聚乙烯管材可以在-75℃—+110℃和0.6Mpa压力下长期使用。

本文由ｗｅｉｑｉ０８０７贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。

建议您优先选择ＴＸＴ，或下载源文件到本机查看。

压力管道设计部分 第一章　任务与职责 １．　道柔性设计的任务　压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于　管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生　下列情况；　１）　２）　３）　因应力过大或金属疲劳而引起管道破坏；　管道接头处泄漏；　管道的推力或力矩过大，　而使与管道连接的设备产生过大的应力或变 形，影响设备正常运行；　４）　２．　１）　２）　３）　４）　５）　６）　管道的推力或力矩过大引起管道支架破坏；　压力管道柔性设计常用标准和规范　ＧＢ　５０３１６－２０００《工业金属管道设计规范》　ＳＨ／Ｔ　３０４１－２００２《石油化工管道柔性设计规范》　ＳＨ　３０３９－２００３《石油化工非埋地管道抗震设计通则》　ＳＨ　３０５９－２００１《石油化工管道设计器材选用通则》　ＳＨ　３０７３－９５《石油化工企业管道支吊架设计规范》　ＪＢ／Ｔ　８１３０．１－１９９９《恒力弹簧支吊架》 １ ７）　８）　９） ＪＢ／Ｔ　８１３０．２－１９９９《可变弹簧支吊架》　ＧＢ／Ｔ　１２７７７－１９９９《金属波纹管膨胀节通用技术条件》　ＨＧ／Ｔ　２０６４５－１９９８《化工装置管道机械设计规定》 １０）ＧＢ　１５０－２００４《钢制压力容器》　３．　１）　２）　３）　４）　４．　１）　２）　３）　４）　５）　６）　７）　８）　９）　专业职责　应力分析（静力分析　动力分析）　对重要管线的壁厚进行计算　对动设备管口受力进行校核计算　特殊管架设计　工作程序　工程规定　管道的基本情况　用固定点将复杂管系划分为简单管系，尽量利用自然补偿　用目测法　目测法判断管道是否进行柔性设计　目测法　Ｌ　型　Ｕ　型管系可采用图表法　图表法进行应力分析　图表法　立体管系可采用公式法　公式法进行应力分析　公式法　宜采用计算机分析方法　计算机分析方法进行柔性设计的管道　计算机分析方法　采用　ＣＡＥＳＡＲ　ＩＩ　进行应力分析　调整设备布置和管道布置 ２ １０）　设置、调整支吊架　１１）　设置、调整补偿器　１２）　评定管道应力　１３）　评定设备接口受力　１４）　编制设计文件　１５）　施工现场技术服务　５．　１）　２）　３）　４）　５）　６）　７）　８）　９）　工程规定　适用范围　概述　设计采用的标准、规范及版本　温度、压力等计算条件的确定　分析中需要考虑的荷载及计算方法　应用的计算软件　需要进行详细应力分析的管道类别　管道应力的安全评定条件　机器设备的允许受力条件（或遵循的标准） １０）防止法兰泄漏的条件　１１）膨胀节、弹簧等特殊元件的选用要求　１２）业主的特殊要求 ３ １３）计算中的专门问题（如摩擦力、冷紧等的处理方法）　１４）不同专业间的接口关系　１５）环境设计荷载　１６）其它要求 第二章　压力管道柔性设计　１．　管道的基础条件 包括：介质　温度　压力　管径　壁厚　材质　荷载　端点位移等。

压力管道基础知识培训一、基本知识1、压力管道定义压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm 的管道。

2、压力管道分类（1）长输管道（GA类）：产地、储存库、使用单位间用于输送商品介质的管道，其地域特性是跨地区（跨省、跨地市）使用的管道。

（2）公用管道（GB类）：城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道，其地域特性是一个城市或乡镇范围内使用的管道；（3）工业管道（GC类）：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

其地域特性是一个企业或事业单位内使用的管道；3、GA类压力管道定义1)符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P N〉1.6Mpa 的管道；（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN ≥300 mm 的管道；（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm 的管道；2)符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。

4、GB类压力管道定义1) GB1燃气管道2）GB2热力管道5、GC类压力管道定义工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。

其中GC1 级安全等级最高；GC3 级安全等级最低。

符合下列条件之一的工业压力管道为GC1 级：1）输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。

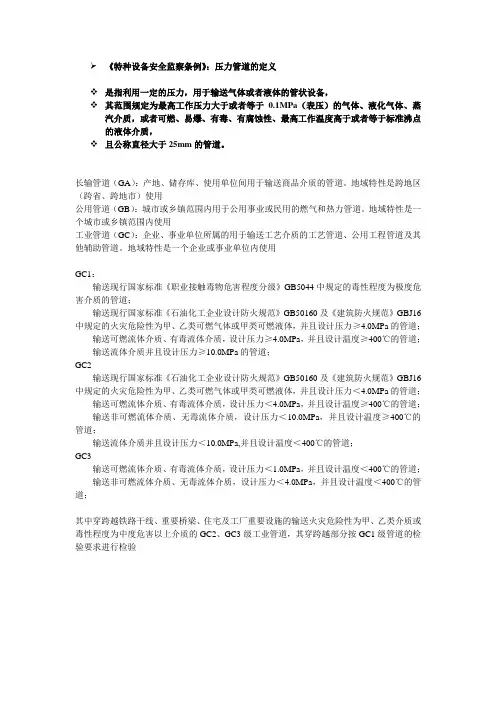

➢《特种设备安全监察条例》：压力管道的定义❖是指利用一定的压力，用于输送气体或者液体的管状设备，❖其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质，或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，❖且公称直径大于25mm的管道。

长输管道（GA）：产地、储存库、使用单位间用于输送商品介质的管道。

地域特性是跨地区（跨省、跨地市）使用公用管道（GB）：城市或乡镇范围内用于公用事业或民用的燃气和热力管道。

地域特性是一个城市或乡镇范围内使用工业管道（GC）：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

地域特性是一个企业或事业单位内使用GC1：输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道；输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0MPa的管道；输送可燃流体介质、有毒流体介质，设计压力≥4.0MPa，并且设计温度≥400℃的管道；输送流体介质并且设计压力≥10.0MPa的管道；GC2输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0MPa的管道；输送可燃流体介质、有毒流体介质，设计压力＜4.0MPa，并且设计温度≥400℃的管道；输送非可燃流体介质、无毒流体介质，设计压力＜10.0MPa，并且设计温度≥400℃的管道；输送流体介质并且设计压力＜10.0MPa,并且设计温度＜400℃的管道；GC3输送可燃流体介质、有毒流体介质，设计压力＜1.0MPa，并且设计温度＜400℃的管道；输送非可燃流体介质、无毒流体介质，设计压力＜4.0MPa，并且设计温度＜400℃的管道；其中穿跨越铁路干线、重要桥梁、住宅及工厂重要设施的输送火灾危险性为甲、乙类介质或毒性程度为中度危害以上介质的GC2、GC3级工业管道，其穿跨越部分按GC1级管道的检验要求进行检验本编制规定中的管道编号由五个字段组成，其主要要求如下：⏹第一特征值——管道所属建设单位简称的汉语拼音字头；⏹第二特征值——管道级别（GC3级别管道可省略此特征值）；⏹第三特征值——管道输送介质（英文缩略语；常见管道输送介质的英文缩略语见附件一）；⏹第四特征值——管道设计压力和设计温度，中间用‘/’分隔，单位：MPa/℃；⏹第五特征值——管道顺序号；其后的括号内注明管道长度，单位：米（m）举例例1.首钢超群电力有限公司400米蒸汽管道，管道规格为φ133×4.5、管道级别为GC2、设计压力为1.27 MPa、设计温度为300℃，该单位共有相同参数的管道2条；因此，这两条管道的管道编号为：⏹SGCQ—GC2—STE—1.27/300—1（400）⏹SGCQ—GC2—STE—1.27/300—2（400）例2.北京化工机械厂压缩空气管道100米1条（φ89×4.5）、50米2条（φ42×4.0）、25米3条（φ25×3.0），设计压力为1.0 MPa、设计温度为常温、管道级别为GC3；因此，这六条管道的管道编号为：⏹BHJ—AIR—1.0/常温—1（100）⏹BHJ—AIR—1.0/常温—1（50）⏹BHJ—AIR—1.0/常温—2（50）⏹BHJ—AIR—1.0/常温—1（25）⏹BHJ—AIR—1.0/常温—2（25）⏹BHJ—AIR—1.0/常温—3（25）例3.北京天海有限公司液氧管道36米（φ42×4.0），共1条，设计压力为1.6 MPa、设计温度为-196℃、管道级别GC2；因此，这条管道的管道编号为：⏹TH—GC2—LO2—1.6/-196—1（36）⏹例4.北京燃气集团所属天然气管道1000米（φ108×4.5），共10条，设计压力为0.8MPa、设计温度为60℃、管道级别GB1；因此，10条管道的第一条管道编号为：⏹RQJT—GB1—CNG—0.8/60—1（1000）常见管道输送介质的名称及英文缩略语压力管道常见破坏形式❖ 1.按宏观变形量：韧性破坏和脆性破坏；❖ 2.按材料的微观断裂机制：韧窝断裂、解理断裂、沿晶脆性断裂和疲劳断裂；❖ 3.综合分类：韧性破坏、脆性破坏、腐蚀破坏、疲劳破坏、蠕变破坏、其它形式破坏。

压力管道安全培训教材第一章：引言压力管道是现代工业生产中广泛应用的关键设备。

由于其运行压力高、危险性大，正确的操作和维护至关重要。

为了保障生产运行安全，本教材将针对压力管道的相关知识进行详细介绍，帮助读者全面了解压力管道安全要求和操作技能。

第二章：压力管道基础知识1. 压力管道的定义和分类- 压力管道的概念和作用- 压力管道按用途分类- 压力管道按材质分类2. 压力管道的结构和组成- 压力管道的基本结构- 压力管道的组成部分- 压力管道的连接方式3. 压力管道的运行原理- 压力管道中的流体力学基础- 压力管道的压力传递原理- 压力管道的流体特性第三章：压力管道安全管理1. 压力管道安全管理制度- 压力管道安全管理的意义- 压力管道安全管理制度的设计与实施- 压力管道安全管理的目标和职责2. 压力管道的安全措施- 压力管道的设计和施工要求- 压力管道的日常检查和维护- 压力管道事故处理与紧急救援3. 压力管道的操作规程- 压力管道操作人员的岗位职责- 压力管道的日常操作注意事项- 压力管道的事故预防和处理方法第四章：压力管道事故案例分析1. 压力管道泄漏事故案例- 案例一：压力管道腐蚀导致泄漏- 案例二：操作不当引发压力管道爆炸2. 压力管道事故原因分析- 压力管道事故的常见原因- 压力管道事故的风险评估与预防3. 压力管道事故应急处理- 压力管道事故的应急预案- 压力管道事故的事故现场处理第五章：压力管道安全培训考试本章节将对前几章的内容进行综合考核，以检验读者对于压力管道的安全要求和操作技能的掌握情况。

通过考试，读者将对自身的学习成果有更清晰的认识，并为今后的工作提供有力保障。

结语通过本教材的学习，相信读者能够对压力管道的安全管理和操作技能有更全面的了解。

希望读者能够充分重视压力管道的安全性，并将所学知识运用于实际工作中，为保障生产运行安全贡献自己的一份力量。

祝愿大家工作顺利，安全无忧。

（以上为正文内容，共计697字，仅供参考）。

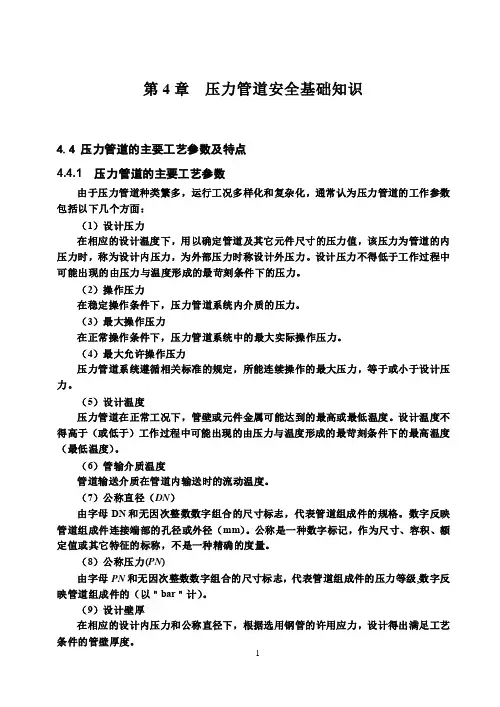

工艺管线培训化工工艺五大操作参数：压力P、温度T、流量F、液位L、成分（组成）%，举例操作压力、设计压力、实验压力一、公称压力1、公称压力为管子、管件、阀门等在规定温度下允许承受的以压力等级表示的工作压力。

符号：PN，单位，公制MPa，英制psi。

公称压力一般表示管道法兰或法兰连接的其他管道组成件在某一基准温度下的最大许用工作压力。

2、公称压力分级中国：MPa，0.25、0.60、1.0、1.6、2.5、4.0、6.3美国：psi，150、300或用Lb表示MPa，2.0 5.0二、公称直径1、公称直径为管子、管件、阀门等口径的名义内直径，其实际数值与内径并不完全相同。

我国以前用的钢管公称直径数值一般与钢管实际内径比较接近，但ANSI（美国）钢管的公称直径数值与管子直径大小有关系，当DN≤12″时与内径比较接近，当DN≥14″时公称直径的数值与外径比较接近。

因此同样公称直径的管道组成件（管子、管件、法兰）并不意味能完全匹配连接。

例如：DN100管线，外径有Ф108和Ф114之分。

1″、5″、6"、14"公称直径符号：DN; 单位，公制mm，英制in三、管材钢管壁厚表示方法1、以管子表号（Sch）表示壁厚系列管子表号（Sch）是设计压力与设计温度下的材料许用应力的比值乘以1000，并圆整后的数值。

Sch=P/[σ]t*1000 P= Sch*[σ]t/1000 管子表号（Sch）并不是表示具体壁厚，而只是一种壁厚系列。

管子的实际壁厚，即使是同一管径，在不同的管子表号中其壁厚也不相同。

或者说管子的实际壁厚因管径不同，在同一管子表号中其壁厚也是不相同的。

每根管线的实际壁厚，可以根据管线尺寸及Sch数值查管线等级表。

2、以管子重量表示的壁厚系列a、标准重量管以STD表示。

b、加厚管以XS表示。

c、特厚管以XXS表示。

3、以钢管壁厚尺寸表示的壁厚系列，如Φ219*6。

四、管件1、管件分类1）直管连接：活接头、管箍2）改变走向：弯头： 45°、90°、180°等。

压力管道设计培训-1基础知识1基础知识◆1.1压力管道★1.1.1定义（目录2022-10-30）▽最高工作压力≥0.1MPa（表）；▽DN≥50mm；▽介质：气体，液化气体，蒸汽介质或者可燃，易爆，有毒，有腐蚀性，最高工作温度高于或者等于标准沸点的液体介质。

▽DN≤150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。

其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。

★1.1.2特点设计，制造，安装，使用，检验和修理改造环节。

1基础知识◆1.1压力管道★1.1.4长输管道定义长输（油气）管道是指产地/储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

▽GA1级长输管道符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压大于4.OMPa的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力大于或都等于6.4MPa,并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输管道。

▽GA2级长输管道GA1级以外的长输（油气）管道为GA2级。

1基础知识◆01.1压力管道★01.1.5公用管道定义公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。

▽GB1级公用管道：城镇燃气管道。

▽GB2级公用管道：城镇热力管道。

1基础知识◆01.1压力管道★1.1.6工业管道定义-1工业管道是指企业、事业单位所属的用于输送工艺介质的工艺性管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。

▽GC1级工业管道：符合下列条件上之一的工业管道为GC1级：（1）输送GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB50160-1999《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于 4.0MPa的管道；（3）输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
