特种设备压力管道基础知识
安装时固定口的焊接接头。
②错边、咬边严重超标的焊接接头。
③异种钢焊接接头和表面检测发现裂 纹的焊缝。
④泵、压缩机进第1出9页/共口20页第一道或与其相 近的焊缝。
4.2.4在用工业管道定期检验中无 损检测要点
⑴表面无损检测重点部位
①宏观检查中发现裂纹或变形可疑的相应部位。 ②绝热层破损或可能渗入雨水的奥氏体不锈钢管 道其相应的部位。 ③处于应力腐蚀环境中的管道应进行表面抽查。 ④长期承受明显交变载荷的管道其焊接接头和易 造成应力集中的部位的表面。 ⑤检验人员认为有必要第17的页/共部20页位，如支管角焊缝等 部位进行表面无损探伤抽查。
1.压力管道的定义与分类
1.2分类： 1.2.1按用途分类：可分为工业管道、公用管道和长输管道。 工业管道是指工矿企事业单位内的（包括延伸出单位边界线 的）归属企事业单位管辖的工艺管道。 公用管道系指城市或乡镇范围内用于公用事业或民用的燃气 管道和热力管道。 长输管道系指产地、储存库、使用单位间用于输送商品介质 的管道。
3.1压力管道组成： 压力管道是由压力管道组成件和支承件组成的装配总成。 a管道组成件是指用于连接或装配管道的元件。它包括管子、管件、法兰、垫 片、紧固件、阀门、安全保护设施以及膨胀接头、挠性接头、耐压软管、疏 水器、过滤器和分离器。 管件如弯头、三通、四通、大小头等 b管道支承件――管道安装件和附着件的总称。 安装件――将负荷从管子或管道附着件上传递到支承机构或设备上的元件。 包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、 锚固件、鞍座、垫片、滚柱、托座和滑动支架等。 附着件――用焊接、螺栓连接或夹紧等方法附装在管子上的零件。它包括管 吊、吊（支）耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。
3.2.3 管道支承件是指管道安装件 和附着件的总称。其安装件是指 将负荷从管子或管道附着件上 传递到支承结构或设备上的元件。 它包括吊杆、弹簧支吊架、斜拉 杆、平衡锤、松紧螺栓、支撑杆、 链条、导轨、锚固件、鞍庄、垫 板、滚柱、托庄和滑动支架等。 附着件是指用焊第9页接/共20页、螺栓连接或 夹紧等方法附装在管子上的零件，
②错边、咬边严重超标的焊接接头。
③异种钢焊接接头和表面检测发现裂 纹的焊缝。
④泵、压缩机进第1出9页/共口20页第一道或与其相 近的焊缝。
4.2.4在用工业管道定期检验中无 损检测要点
⑴表面无损检测重点部位
①宏观检查中发现裂纹或变形可疑的相应部位。 ②绝热层破损或可能渗入雨水的奥氏体不锈钢管 道其相应的部位。 ③处于应力腐蚀环境中的管道应进行表面抽查。 ④长期承受明显交变载荷的管道其焊接接头和易 造成应力集中的部位的表面。 ⑤检验人员认为有必要第17的页/共部20页位，如支管角焊缝等 部位进行表面无损探伤抽查。
1.压力管道的定义与分类
1.2分类： 1.2.1按用途分类：可分为工业管道、公用管道和长输管道。 工业管道是指工矿企事业单位内的（包括延伸出单位边界线 的）归属企事业单位管辖的工艺管道。 公用管道系指城市或乡镇范围内用于公用事业或民用的燃气 管道和热力管道。 长输管道系指产地、储存库、使用单位间用于输送商品介质 的管道。
3.1压力管道组成： 压力管道是由压力管道组成件和支承件组成的装配总成。 a管道组成件是指用于连接或装配管道的元件。它包括管子、管件、法兰、垫 片、紧固件、阀门、安全保护设施以及膨胀接头、挠性接头、耐压软管、疏 水器、过滤器和分离器。 管件如弯头、三通、四通、大小头等 b管道支承件――管道安装件和附着件的总称。 安装件――将负荷从管子或管道附着件上传递到支承机构或设备上的元件。 包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、 锚固件、鞍座、垫片、滚柱、托座和滑动支架等。 附着件――用焊接、螺栓连接或夹紧等方法附装在管子上的零件。它包括管 吊、吊（支）耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。
3.2.3 管道支承件是指管道安装件 和附着件的总称。其安装件是指 将负荷从管子或管道附着件上 传递到支承结构或设备上的元件。 它包括吊杆、弹簧支吊架、斜拉 杆、平衡锤、松紧螺栓、支撑杆、 链条、导轨、锚固件、鞍庄、垫 板、滚柱、托庄和滑动支架等。 附着件是指用焊第9页接/共20页、螺栓连接或 夹紧等方法附装在管子上的零件，
压力管道安全基础知识
事故原因
经国家和省联合组成的事故调查专家组现场勘查、调查访问以 及对物证的理化检验，确认这起爆炸事故为气体爆炸。直接原 因是位于爆炸电缆沟西端470米处的中压煤气管道破裂，导致 煤气经过土壤、电缆沟避缝隙流入北侧相距1.13米的电缆沟， 并沿沟扩散和积聚，当煤气通过缝隙逸入电缆沟上的，临时建 筑个体玻璃店内，局部浓度达到爆炸下限时，遇该店蜂窝煤明 火发生爆燃，进而引起电缆沟内的可燃气体连续爆炸。据山东 省安委会组织的专家组检测分析，“铸铁煤气管裂纹的性质是 脆性断裂，其形成原因与多种因素有关：(1)煤气管铸造缺陷( 如气孔、夹杂、重皮等)；(2)管基存在石块；(3)煤气管受静载 、动载以及温度的变化，均对裂纹的产生和扩展起着促发作用 。煤气铸铁管横截面上发现三种不同的金相组织区，也对裂纹 的产生及扩展起到不可忽视的作用。”
长春市管道事故
一汽空气管道爆炸事故。 原因：积碳燃烧爆炸。 长春燃气煤气管道爆炸，2010年冬季88起。 原因：铸铁管道因地面变化发生断裂，泄漏爆 炸。 双阳天然气管道泄漏爆炸事故。 原因：腐蚀导致管道穿孔，天然气泄漏爆炸。 皓月冷库氨管道泄漏事故。 原因：管道在冬季积液，违规操作产生液击导 致管道开裂产生泄漏，导致事故。
SCADA系统
SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统 ： 是以计算机为基础的生产过程控制与调度自动 化系统。它可以对现场的运行设备进行监视和 控制，以实现数据采集、设备控制、测量、参 数调节以及各类信号报警等各项功能。
尼日利亚发生输油管道爆炸事故
新华网拉各斯2006年５月１２日电（记者戴 阿弟） 尼日利亚警方１２日说，当天凌晨在 尼经济首都拉各斯郊外阿特拉斯－克里克岛 发生一起输油管道爆炸事故，造成近２００ 人死亡。 拉各斯警公 里的一个海岛上，死亡人数可能在１５０人 至２００人之间。死者大多被烧得面目全非 。 事故原因不明。
压力管道基础知识
任 管道的主要失效原因
• TSG D6001-2006《压力管道安全管理人员和操作 人员考核大纲》的规定： • 压力管道安全管理人员是指压力管道使用单位负责 管道的安全管理工作的人员。 • 压力管道安全管理人员分为： • （一）工业管道使用单位的安全管理人员； • （二）公用管道使用单位的安全管理人员； • （三）长输管道使用单位的安全管理人员。 • 压力管道安全管理人员不分级。 • 。
压力管道知识讲座
一、压力管道的概念
《特种设备安全监察条例》对压力管道的定义： 压力管道，是指利用一定的压力，用于输送气体或者 液体的管状设备，其范围规定为最高工作压力或者等于 0.1Mpa（表压）的气体、液化气体、蒸汽气体、蒸汽介质 或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或 者等于标准沸点的液体介质，且公称直径大于25mm的管 道。 管道的附属设施包括支吊架、防腐绝缘层、阴极保护 装置、沿线加油站、加热站、计量站、配气站阀室及标志、 测试、拉索围栅等。 管道的安全保护装置指紧急切断装置、安全泄压装置、 侧漏装置、测温测压装置和报警装置等。
五、压力管道的组成及结构
压力管道是由压力管道组成件和支承件组成，是以用 输送、分配、混合、分离、排放、计量、控制或制止流体 流动的管子、管件、法兰、螺栓连接、垫片、阀门和其它 组成件或受压部件的装配总成。 管道组成件是指用于连接或装配管道的元件。它包括 管子、管件、法兰、垫片、紧固件、阀门以及膨胀街头、 挠性街头、耐压软管、疏水器、过滤器和分离器等。 管道支承件是指管道安装件和附着件的总称。其中安 装件是指将负荷从管子或管道附着件上传递到支承结构或 设备上的元件。它包括吊杆、弹簧支吊架、斜拉杆、平衡 锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍庄、垫 板、滚柱、托庄和滑动支架等。附着件是指用焊接、螺栓 连接或夹紧等方法附装在管子上的零件，它包括管吊、吊 （支）耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。
《压力管道基础知识》课件
焊接工艺
采用合适的焊接工艺，确保管道连接 处的质量，防止焊接缺陷的产生。
安装质量检测
对安装完成的管道进行质量检测，包 括外观检查、无损检测等，确保管道 安装质量符合要求。
防腐与绝热
根据管道的使用环境和介质特性，采 取相应的防腐和绝热措施，提高管道 的使用寿命和安全性。
压力管道的验收
验收程序
按照相关规定和标准，制定验收程序和标准，确保验收工作的规范性 和准确性。
压力管道安全监管
政府特种设备安全监督管理部门负责对压力管道进行安全 监管，通过定期检验、监督检查等方式，确保压力管道的 安全运行。
压力管道的维护保养
01 02
压力管道维护保养的重要性
压力管道在使用过程中，由于受到介质、温度、压力等因素的影响，可 能会出现腐蚀、磨损等问题，因此，对压力管道进行定期的维护保养十 分必要。
智能化
利用先进的信息技术实现管道的智能化管理 和监控。
标准化
推动管道标准的制定和实施，提高管道的安 全性和可靠性。
压力管道的新技术新工艺
高强度材料的应用
采用高强度材料制造管道，提高管道的承载 能力和使用寿命。
智能检测技术
利用智能检测技术对管道进行实时监测和诊 断，及时发现和解决潜在问题。
新型防腐技术
管道元件选择
管道应力分析
根据介质特性、工艺条件及设计压力等参 数，选择合适的管道元件，如管子、阀门 、法兰、垫片等。
对管道进行应力分析，确保管道在各种工 况下的应力分布合理，防止因应力过大或 过小引起的管道变形、破裂等问题。
压力管道的安装
施工准备
根据设计图纸和施工规范，进行现场 勘测、材料准备等工作，确保施工顺 利进行。
压力管道的特点
压力管道知识

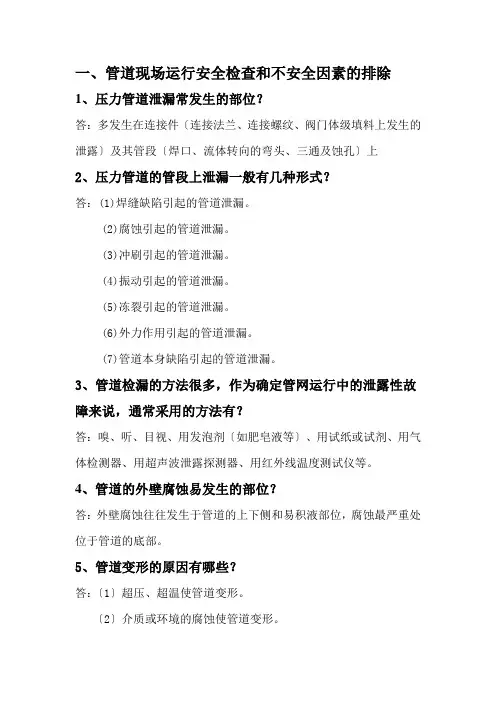

一、管道现场运行安全检查和不安全因素的排除1、压力管道泄漏常发生的部位？答：多发生在连接件〔连接法兰、连接螺纹、阀门体级填料上发生的泄露〕及其管段〔焊口、流体转向的弯头、三通及蚀孔〕上2、压力管道的管段上泄漏一般有几种形式？答：(1)焊缝缺陷引起的管道泄漏。
(2)腐蚀引起的管道泄漏。
(3)冲刷引起的管道泄漏。
(4)振动引起的管道泄漏。
(5)冻裂引起的管道泄漏。
(6)外力作用引起的管道泄漏。
(7)管道本身缺陷引起的管道泄漏。
3、管道检漏的方法很多，作为确定管网运行中的泄露性故障来说，通常采用的方法有？答：嗅、听、目视、用发泡剂〔如肥皂液等〕、用试纸或试剂、用气体检测器、用超声波泄露探测器、用红外线温度测试仪等。
4、管道的外壁腐蚀易发生的部位？答：外壁腐蚀往往发生于管道的上下侧和易积液部位，腐蚀最严重处位于管道的底部。
5、管道变形的原因有哪些？答：〔1〕超压、超温使管道变形。
〔2〕介质或环境的腐蚀使管道变形。
〔3〕外力作用使管道变形。
〔4〕打击、碰撞使管道变形。
〔5〕地震等自然灾害使管道变形。
6、管道变形的主要表现有哪些？答：管道变形的主要表现是：(1)管道拐弯处扭曲变形(2)管道局部破裂(3)管道壁厚变的不均匀，厚薄不统一(4)管道整体开裂7、如何消除管道的震动？答：为消除管道振动，应加强管道的固定，在管道的固定支撑的部位放置缓冲器，缩短支承点距离，在动设备进出口设置缓冲器，尽量减少使用弯头，还可以在管道系统上加装平衡块等。
8、管道交变应力产生的原因有哪些？答：(1)因间断输送介质而对管道反复加压和卸压、升温和降温。
(2)管道运行中压力波动较大。
(3)管道运行中温度周期性变化，产生管壁温度应力的反复变化。
(4)管道因其他设备、支撑的交变外力和受迫而震动振动。
9、如何防止交变应力的影响？答：(1)消除管道的震动。
(2)防止管道频繁的降压、升压。
(3)对管道的升温、降温操作要平稳，按规定的升降温速率进行，防止温度骤升骤降。
压力管道基础知识
06
管道维护：定期检查管道， 发现异常及时处理，确保管 道安全运行
维护保养和检测
定期检查：定期对压力 管道进行外观检查，确 保无破损、泄漏等情况
防腐处理：定期对压力 管道进行防腐处理，防 止腐蚀和生锈
压力监测：定期对压力 管道的压力进行监测， 确保压力在安全范围内
更换部件：定期对压力 管道的易损部件进行更 换，确保管道安全运行
设计阶段：进行设计审查，确保设计符合相关标 准和规范
制造阶段：进行原材料检验、焊接质量检验、无 损检测等，确保制造质量
安装阶段：进行安装质量检验，确保安装质量符 合相关标准和规范
检验和试验：进行压力试验、泄漏试验等，确保 管道质量和安全性能符合相关标准和规范
3
压力管道的安装和维护
安装流程和注意事项
安全管理制度和措施
01
建立安全管理 制度，明确安 全责任
02
定期进行安全 检查，及时发 现和消除安全 隐患
03
加强安全培训， 提高员工安全 意识和技能
04
建立应急预案， 确保事故发生 时能够及时有 效应对
事故预防和处理
定期检查：定期 对压力管道进行 安全检查，及时
发现隐患
安全培训：加强 员工安全培训， 提高安全意识和
4
压力管道的安全管理
安全法规和标准
01
压力管道安全法规：《压力管道安全监察 规程》、《压力管道安全管理条例》等
02
压力管道设计标准：《压力管道设计规 范》、《压力管道设计标准》等
03
压力管道施工标准：《压力管道施工规 范》、《压力管道施工标准》等
04
压力管道检验标准：《压力管道检验规 程》、《压力管道检验标准》等
压力管道基础知识
一、管道的概念二、压力管道的概念：三、压力管道的安全监察范畴四、压力管道的特点五、压力管道的结构要求六、压力管道的分类和分级七、压力管道失效的缘故八、压力管道破坏特点九、压力管道事故防范和报告十、管道系统的安全规定一、管道的概念按照国家标准《工业金属管道设计规范》GB50316-2000的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或操纵流体流淌。
国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、操纵和禁止流体流淌的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。
按流体与设计条件划分的多根管道连接成的一组管道称之为“管道系统”或“管系”。
上述定义包含两个含义：（A）管道的作用：是用以输送、分配、混合、分离、排放、计量、操纵和禁止流体流淌。
1）流体：在有些标准中称为介质。
流体可按状态或性质进行分类。
a）按状态分：气体；液体；液化气体：是指在一定压力下呈液态存在的气体；浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。
b）按性质分：火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。
有甲、乙、丙三类。
爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。
毒性；按GB5044分级。
有剧毒（极度危害）和有毒（高度危害、中毒危害和轻度危害）两大类四个级不。
腐蚀性。
是指能灼伤人体组织并对管道材料造成损坏的物质。
2）输送流体：依靠外界的动力（利用流体输送机械如压缩机、泵等给予的动能）或流体本身的驱动力（如介质本身的压力）将管道源头的流体输送到管道的终点。
3）分配流体：通过管系中的支管将流体分配到设计规定的多个预定的设备或用户。
4）混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。
5）分离流体：将管道内部不同状态的流体通过支管进行分离，如汽液分离、油水分离等。
压力管道基本知识

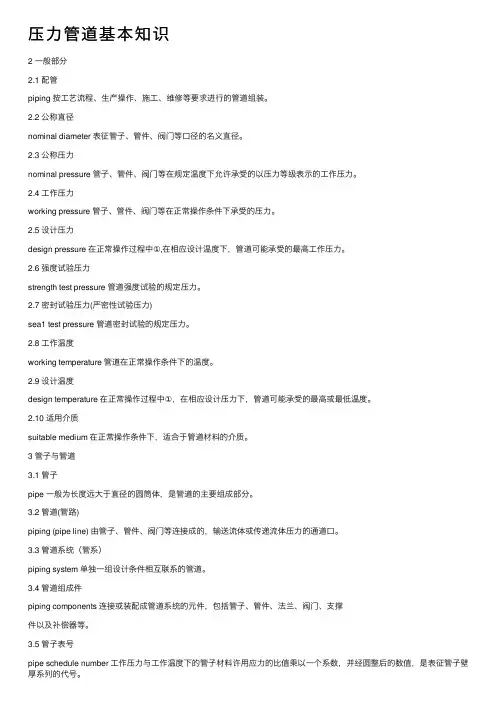

压⼒管道基本知识2 ⼀般部分2.1 配管piping 按⼯艺流程、⽣产操作、施⼯、维修等要求进⾏的管道组装。
2.2 公称直径nominal diameter 表征管⼦、管件、阀门等⼝径的名义直径。
2.3 公称压⼒nominal pressure 管⼦、管件、阀门等在规定温度下允许承受的以压⼒等级表⽰的⼯作压⼒。
2.4 ⼯作压⼒working pressure 管⼦、管件、阀门等在正常操作条件下承受的压⼒。
2.5 设计压⼒design pressure 在正常操作过程中①,在相应设计温度下，管道可能承受的最⾼⼯作压⼒。
2.6 强度试验压⼒strength test pressure 管道强度试验的规定压⼒。
2.7 密封试验压⼒(严密性试验压⼒)sea1 test pressure 管道密封试验的规定压⼒。
2.8 ⼯作温度working temperature 管道在正常操作条件下的温度。
2.9 设计温度design temperature 在正常操作过程中①，在相应设计压⼒下，管道可能承受的最⾼或最低温度。
2.10 适⽤介质suitable medium 在正常操作条件下，适合于管道材料的介质。
3 管⼦与管道3.1 管⼦pipe ⼀般为长度远⼤于直径的圆筒体，是管道的主要组成部分。
3.2 管道(管路)piping (pipe line) 由管⼦、管件、阀门等连接成的，输送流体或传递流体压⼒的通道⼝。
3.3 管道系统（管系）piping system 单独⼀组设计条件相互联系的管道。
3.4 管道组成件piping components 连接或装配成管道系统的元件，包括管⼦、管件、法兰、阀门、⽀撑件以及补偿器等。
3.5 管⼦表号pipe schedule number ⼯作压⼒与⼯作温度下的管⼦材料许⽤应⼒的⽐值乘以⼀个系数，并经圆整后的数值，是表征管⼦壁厚系列的代号。
3.6 ⽆缝钢管seamless steel pipe 钢坯经穿孔轧制或拉制成的管⼦，以及⽤浇注⽅法制成的管⼦。
压力管道基础知识
第一章压力管道基础知识第一节压力管道基本概念一、压力管道的定义、工作原理及用途1 、压力管道的定义人们在生产、生活中广泛利用管道来输送介质, 管道输送已经成为与铁路、公路、水运、航运并列的运输行业之一。
在生产、生活中所使用的管道中的部分管道是压力管道,它作为一种特殊承压设备越来越广泛的应用于石油、石化、化工、电力等行业及城市燃气和供热工程中。
《特种设备安全监察条例》对压力管道做了明确定义: 压力管道是指利用一定的压力, 用于输送气体或者液体的管状设备, 其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质, 且公称直径大于25mm的管道。
压力管道包括其附属的安全附件、安全保护装置和与安全保护装置相关的设施。
2 、压力管道的工作原理及用途对单条压力管道而言, 其工作原理就是依靠外界的动力或者是介质本身的驱动力将该条压力管道源头的介质输送到该条压力管道的终点。
压力管道的主要用途就是输送流体介质, 而除此用途之外还可以延伸出以下一些功能, 如储存功能 (主要用于长输管道) 和热交换 (主要用于工业管道) 等。
二、压力管道的压力与温度1、压力垂直作用于物体表面单位面积上的力则应称为压强，人们习惯于将压强称为压力，以后所说的压力实际上就是压强。
P=F/S式中： P：压强 F：压力 S：受力面积（2）、绝对压力：管道内介质的实际压力称为绝对压力，用符号“Pa”来表示。
（3）、用各种压力表测量管道介质的压力得到的压力数值称为表压力或表压用“MPa”表示。
①、当管道内介质的压力等于大气压力时，压力表的指针指在零位，即表压为零。
②、当管道内介质的压力大于大气压力时，压力表的指针才会转动，表上才有读数。
此时压力表的读数就是管道内介质压力超出大气压力的部分，即表压为正压力。
③、当管道内介质的压力低于外界大气压力时，真空表的压力值即为介质的压力低于大气压力的部分，表压为负压力或真空，简称负压。
压力管道基本知识
压力管道基本知识 This manuscript was revised by the office on December 10, 2020.第一章、压力管道基本知识1.2压力管道的基本概念（1）管道管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管子、管件、阀门、法兰、垫片、螺栓和其它组成件或支承件组成的装配总成。
管道组成件是指用于连接或装配成承载压力且密闭的管道系统的元件，包括管子、关键、法兰、垫片、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、过滤器、节流器和分离器等。
管件是用来连接管子、改变方向，接出支路和封闭管道的元件的总称，主要包括弯头、三通、异径管、管帽、活接头等。
管道支承件是将管道载荷传递到管架结构上去的元件。
包括：吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动支架、管吊、吊（支）耳、卡环、管夹、U形夹和紧固夹板等附着件。
安全保护装置是为保护管道安全运行而装设的元件，包括管道上连接的安全阀、爆破片、压力表、温度计、阻火器、紧急切断阀等。
（2）压力管道广义上讲，凡是利用一定的压力，用于输送气体或者液体的管状设备，无论其压力和管径尺寸的大小，都是压力管道。
（3）安全监察范围内的压力管道《特种设备安全监察条例》的规定，压力管道监察的范围为最高工作压力高于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质；或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于沸点的液体介质，且公称直径大于25mm的管道。
《压力管道安全技术监察规程—工业管道》，规定同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道属于工业管道的安全监察范围：（1）最高工作压力高于或者等于0.1MPa（表压）的管道；（2）公称直径大于25mm的管道；（3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。
压力管道基础知识

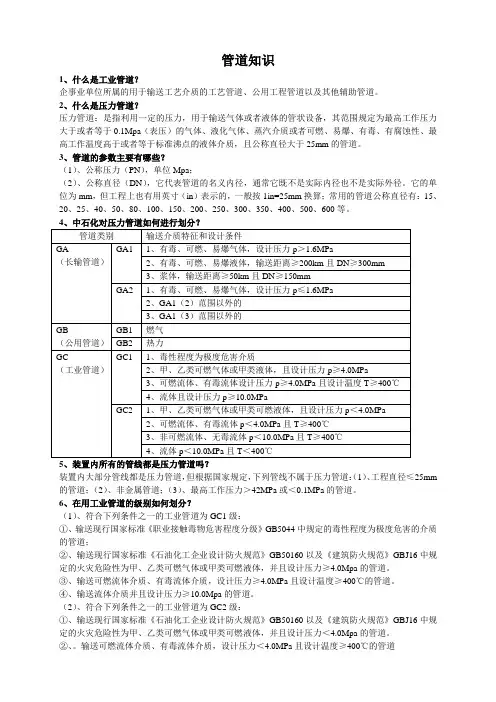

管道知识1、什么是工业管道？企事业单位所属的用于输送工艺介质的工艺管道、公用工程管道以及其他辅助管道。
2、什么是压力管道？压力管道：是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1Mpa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
3、管道的参数主要有哪些？（1）、公称压力（PN），单位Mpa；（2）、公称直径（DN），它代表管道的名义内径，通常它既不是实际内径也不是实际外径。
它的单位为mm，但工程上也有用英寸（in）表示的，一般按1in=25mm换算；常用的管道公称直径有：15、20、25、40、50、80、100、150、200、250、300、350、400、500、600等。
5、装置内所有的管线都是压力管道吗？装置内大部分管线都是压力管道，但根据国家规定，下列管线不属于压力管道：（1）、工程直径≤25mm 的管道；（2）、非金属管道；（3）、最高工作压力＞42MPa或＜0.1MPa的管道。
6、在用工业管道的级别如何划分？（1）、符合下列条件之一的工业管道为GC1级：①、输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害的介质的管道；②、输送现行国家标准《石油化工企业设计防火规范》GB50160以及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0Mpa的管道。
③、输送可燃流体介质、有毒流体介质，设计压力≥4.0MPa且设计温度≥400℃的管道。
④、输送流体介质并且设计压力≥10.0Mpa的管道。
（2）、符合下列条件之一的工业管道为GC2级：①、输送现行国家标准《石油化工企业设计防火规范》GB50160以及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0Mpa的管道。
压力管道基本知识
压⼒管道基本知识第⼀章、压⼒管道基本知识1.2压⼒管道的基本概念（1）管道管道是指⽤于输送、分配、混合、分离、排放、计量、控制或者制⽌流体流动的由管⼦、管件、阀门、法兰、垫⽚、螺栓和其它组成件或⽀承件组成的装配总成。
管道组成件是指⽤于连接或装配成承载压⼒且密闭的管道系统的元件，包括管⼦、关键、法兰、垫⽚、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、过滤器、节流器和分离器等。
管件是⽤来连接管⼦、改变⽅向，接出⽀路和封闭管道的元件的总称，主要包括弯头、三通、异径管、管帽、活接头等。
管道⽀承件是将管道载荷传递到管架结构上去的元件。
包括：吊杆、弹簧⽀吊架、斜拉杆、平衡锤、松紧螺栓、⽀撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动⽀架、管吊、吊（⽀）⽿、卡环、管夹、U形夹和紧固夹板等附着件。
安全保护装置是为保护管道安全运⾏⽽装设的元件，包括管道上连接的安全阀、爆破⽚、压⼒表、温度计、阻⽕器、紧急切断阀等。
（2）压⼒管道⼴义上讲，凡是利⽤⼀定的压⼒，⽤于输送⽓体或者液体的管状设备，⽆论其压⼒和管径尺⼨的⼤⼩，都是压⼒管道。
（3）安全监察范围内的压⼒管道《特种设备安全监察条例》的规定，压⼒管道监察的范围为最⾼⼯作压⼒⾼于或者等于0.1MPa（表压）的⽓体、液化⽓体、蒸汽介质；或者可燃、易爆、有毒、有腐蚀性、最⾼⼯作温度⾼于或者等于沸点的液体介质，且公称直径⼤于25mm的管道。
《压⼒管道安全技术监察规程—⼯业管道》，规定同时具备下列条件的⼯艺装置、辅助装置以及界区内公⽤⼯程所属的⼯业管道属于⼯业管道的安全监察范围：（1）最⾼⼯作压⼒⾼于或者等于0.1MPa（表压）的管道；（2）公称直径⼤于25mm的管道；（3）输送介质为⽓体、蒸汽、液化⽓体、最⾼⼯作温度⾼于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。
1.3压⼒管道的分类级别由于不同类型的压⼒管道存在很⼤的差异，其危险性也有很⼤的区别，不同类型、不同级别的压⼒管道的使⽤管理、操作的要求也有很⼤的差别。
压力管道基础知识
第一章压力管道基础知识第一节压力管道基本概念一、压力管道的定义、工作原理及用途1 、压力管道的定义人们在生产、生活中广泛利用管道来输送介质, 管道输送已经成为与铁路、公路、水运、航运并列的运输行业之一。
在生产、生活中所使用的管道中的部分管道是压力管道,它作为一种特殊承压设备越来越广泛的应用于石油、石化、化工、电力等行业及城市燃气和供热工程中。
《特种设备安全监察条例》对压力管道做了明确定义: 压力管道是指利用一定的压力, 用于输送气体或者液体的管状设备, 其围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质, 且公称直径大于25mm 的管道。
压力管道包括其附属的安全附件、安全保护装置和与安全保护装置相关的设施。
2 、压力管道的工作原理及用途对单条压力管道而言, 其工作原理就是依靠外界的动力或者是介质本身的驱动力将该条压力管道源头的介质输送到该条压力管道的终点。
压力管道的主要用途就是输送流体介质, 而除此用途之外还可以延伸出以下一些功能, 如储存功能（主要用于长输管道）和热交换（主要用于工业管道）等。
二、压力管道的压力与温度1、压力垂直作用于物体表面单位面积上的力则应称为压强，人们习惯于将压强称为压力，以后所说的压力实际上就是压强。
P=F/S式中：P:压强F:压力S:受力面积（2）、绝对压力：管道介质的实际压力称为绝对压力，用符号“Pa ”来表示。
（3）、用各种压力表测量管道介质的压力得到的压力数值称为表压力或表压用“ MPa ”表示。
①、当管道介质的压力等于大气压力时，压力表的指针指在零位，即表压为零。
②、当管道介质的压力大于大气压力时，压力表的指针才会转动，表上才有读数。
此时压力表的读数就是管道介质压力超出大气压力的部分，即表压为正压力。
③、当管道介质的压力低于外界大气压力时，真空表的压力值即为介质的压力低于大气压力的部分，表压为负压力或真空，简称负压。
压力管道专业基础知识
即：绝对压力（P绝）≈表压力（ P表）+0.1MPa
真空度=大气压力-绝对压力
✓ 单位（国际单位为Pa，即换算 1帕（Pa）=1N/㎡ ，常用单位为 MPa）
4.5.1介质的物理特性
4.5.1.1压力和温度 2.温度
➢ 定义：温度是表示物体冷热程度的物理量，它是对物质分子平均动能的度量，所以 温度是物体内部拥有能量的表示。
压力管道专业基础知识
4压力管道介质
一、压力管道的定义 特种设备目录（2014年第114号公告）：是指利用一定的压力，用 于输送气体或者液体的管状设备，其范围规定为最高工作压力大 于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者 可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准 沸点的液体，且公称直径大于或者等于50mm的管道。公称直径小 于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不 可燃、无腐蚀性气体的管道和设备本体所属管道除外。其中，石 油天然气管道的安全监督管理还应按照《安全生产法》、《石油 天然气管道保护法》等法律法规实施。
0
摄氏℃ 100 水沸点 37.8 0.01 水三相点 0 冰熔点 -17.8
-273.15
4.5.1介质的物理特性
4.5.1.2介质的存在状态
1、物质状态及变化
物质状态的变化
汽化与液化 升华与凝华
汽化 液化
蒸发 沸腾 特点
方法
熔化
固态
汽化(吸热)
液态
气态
凝固 (放热)
液化
4.5.1介质的物理特性
i 逐渐增加活塞上的压力，气体被压缩，体积减小，压力增大
j 压力增加到101.325kPa 时，稍微增加一点外压，容器中开始有
真空度=大气压力-绝对压力
✓ 单位（国际单位为Pa，即换算 1帕（Pa）=1N/㎡ ，常用单位为 MPa）
4.5.1介质的物理特性
4.5.1.1压力和温度 2.温度
➢ 定义：温度是表示物体冷热程度的物理量，它是对物质分子平均动能的度量，所以 温度是物体内部拥有能量的表示。
压力管道专业基础知识
4压力管道介质
一、压力管道的定义 特种设备目录（2014年第114号公告）：是指利用一定的压力，用 于输送气体或者液体的管状设备，其范围规定为最高工作压力大 于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者 可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准 沸点的液体，且公称直径大于或者等于50mm的管道。公称直径小 于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不 可燃、无腐蚀性气体的管道和设备本体所属管道除外。其中，石 油天然气管道的安全监督管理还应按照《安全生产法》、《石油 天然气管道保护法》等法律法规实施。
0
摄氏℃ 100 水沸点 37.8 0.01 水三相点 0 冰熔点 -17.8
-273.15
4.5.1介质的物理特性
4.5.1.2介质的存在状态
1、物质状态及变化
物质状态的变化
汽化与液化 升华与凝华
汽化 液化
蒸发 沸腾 特点
方法
熔化
固态
汽化(吸热)
液态
气态
凝固 (放热)
液化
4.5.1介质的物理特性
i 逐渐增加活塞上的压力，气体被压缩，体积减小，压力增大
j 压力增加到101.325kPa 时，稍微增加一点外压，容器中开始有
压力管道基础知识
压力管道基础知识压力管道是指在一定压力下传输流体或气体的管道，是现代工业和生活中不可或缺的设施之一。
为了保证压力管道的安全运行，必须了解一些基础知识，本文将介绍一些关于压力管道的基础知识。
一、压力管道的分类按照输送介质的状态：1.液体管道2.气体管道按照压力等级的高低：1.普通压力管道2.高压管道3.特殊高压管道按照管道设备的性质：1.常温管道2.高温管道3.低温管道二、压力管道的材质压力管道的材质种类很多，一般按照压力等级不同，管道材质也不同。
一般常用的压力管道材质有以下几种：1.钢材：适用于常温、中温、高温、超高温和低温压力管道。
2.铸铁：在一些低压、常温的液体、气体输送中广泛使用，耐腐蚀性好。
3.玻璃钢：可以广泛应用于化工、食品、制药等领域，具有耐腐蚀性能强、重量轻、易于成型等优点。
4.钛合金、镁合金、铝合金、铜、镍等也是常用的压力管道材料。
三、压力管道的安装压力管道的安装是十分重要的，错误的安装方式不仅会影响管道的使用寿命，还可能会导致严重的事故。
在安装压力管道时需要注意以下几点：1.对管道进行清理，包括除掉内部和外部的浮灰、水垢等杂质。
2.焊接时一定要符合国家相关标准。
3.管件等接头必须严密，不得泄漏。
分支管、转弯管的导流角度应符合工艺要求。
4.管道的支承应均匀，支承之间的距离要适当，以保证管道的稳定。
四、压力管道的维护维护是保证压力管道正常运行的关键，对于一些老旧设施会涉及到修复或者更换的问题。
在日常维护中需要注意以下几点：1.定期对管道进行检测，及时发现管道的问题，并采取措施进行处理。
2.控制管道输送介质的温度和压力，使其处于合理的运行范围内。
3.对重要的管道及时做好记录，方便进行日常的维护。
4.在炼油、化工等易燃易爆场所，应定期进行安全检查。
五、结语综上所述，了解压力管道的基础知识对于维护和保障其正常运行十分重要。
在使用过程中，需注意安全，防止意外事故的发生。
同时，不断了解新的技术和材料，也是保障安全和提高效率的保证。
《压力管道基础知识》课件
03
压力管道的设计与安装
压力管道的设计原则
安全可靠
经济合理
确保管道在正常工作条件下能够安全、稳 定地运行，同时具备足够的强度和耐久性 ，能够承受各种外部载荷和内部压力。
在满足安全可靠的前提下，合理选用材料 、设备和设计参数，降低工程成本，提高 经济效益。
环保节能
便于维护
尽可能减少管道在制造、安装和使用过程 中对环境的影响，同时优化设计方案，降 低能源消耗。
压力管道的安装流程
焊接与检测
按照相关标准和规范进行焊接和检测，确 保焊接质量符合要求，并对焊接接头进行
无损检测，确保无缺陷。
管道安装
将预制和组装好的管道按照设计图 纸进行安装，确保管道的位置、标 高、坡度和方向等参数符合设计要
求。
A
B
C
D
验收与试压
完成安装后进行验收和试压，确保管道系 统符合设计要求，并进行必要的调整和修 复。
压力管道的安全标准与规范
国内标准
我国针对压力管道的安全管理制定了《压力管道安全技术监察规程》，该规程 对压力管道的定义、分类、设计、制造、安装、使用、检验、修理和改造等环 节进行了规范，确保了压力管道的安全运行。
国际标准
国际上，ISO 3183-1:2017《石油和天然气工业用焊接钢管》是全球通用的标 准，该标准对压力管道的钢管材料、尺寸、性能、试验方法和检验规则等进行 了规定。
《压力管道基础知识》ppt课件
• 压力管道的定义与分类 • 压力管道的组成与结构 • 压力管道的设计与安装 • 压力管道的使用与维护 • 压力管道的安全管理
01
压力管道的定义与分类
压力管道的定义
01
压力管道：指利用一定的压力， 用于输送气体或者液体的管状设 备，是一种特种设备。
六、压力管道基础知识
全管理、使用登记等方面的要求。
六、压力管道基础知识
• 四、压力管道的特点： 压力管道与压力容器相比，具有以下主要特点： 1、种类多，数量大，标准多，设计、制造，安装、使用管理环节多； 2、长细比大，跨空间大，边界条件复杂； 3、布置方式多样，现场安装条件差，工作量大； 4、材料使用种类多，选用复杂； 5、失效模式多样，失效概率大； 6、实施检验的分类 • 按照《特种设备目录》，压力管道按类别分为： • 1.长输管道，代号为GA，品种有：输油管道、输气管道； • 2.公用管道，代号为GB，品种有：燃气管道（GB1），热力管道
（GB2）； • 3.工业管道，代号为GC，品种有：工艺管道、动力管道、制冷管道。 • 工业管道按其压力高低、介质危险性又分为GC1、GC2、GC3级。 • 按照《压力管道安装许可规则》（TSG D3001-2009），上述几种管
六、压力管道基础知识
• 从特种设备目录对压力管道的定义来看，压力管道包含了三个要素： • 1.压力：最高工作压力大于或者等于0.1MPa（表压）； • 2.输送介质：为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、
最高工作温度高于或者等于标准沸点的液体；
• 3.尺寸：公称直径大于或者等于50mm ； • 4.例外：公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输
六、压力管道基础知识
安全标识：属于《化学品分类和危险性公示 通则》GB13690 所列的管道内的危险化学品物质应设置危险标识；
表示的方法：在管道基本色的标识上涂150mm宽黄色，在黄色 的两侧各涂25mm宽的黑色的色环或色带；
消防标识：对消防专用管道按GB 13495.1-2015《消防安全标 志 第1部分：标志》规定在管道上标识“消防专用标识”
六、压力管道基础知识
• 四、压力管道的特点： 压力管道与压力容器相比，具有以下主要特点： 1、种类多，数量大，标准多，设计、制造，安装、使用管理环节多； 2、长细比大，跨空间大，边界条件复杂； 3、布置方式多样，现场安装条件差，工作量大； 4、材料使用种类多，选用复杂； 5、失效模式多样，失效概率大； 6、实施检验的分类 • 按照《特种设备目录》，压力管道按类别分为： • 1.长输管道，代号为GA，品种有：输油管道、输气管道； • 2.公用管道，代号为GB，品种有：燃气管道（GB1），热力管道
（GB2）； • 3.工业管道，代号为GC，品种有：工艺管道、动力管道、制冷管道。 • 工业管道按其压力高低、介质危险性又分为GC1、GC2、GC3级。 • 按照《压力管道安装许可规则》（TSG D3001-2009），上述几种管
六、压力管道基础知识
• 从特种设备目录对压力管道的定义来看，压力管道包含了三个要素： • 1.压力：最高工作压力大于或者等于0.1MPa（表压）； • 2.输送介质：为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、
最高工作温度高于或者等于标准沸点的液体；
• 3.尺寸：公称直径大于或者等于50mm ； • 4.例外：公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输
六、压力管道基础知识
安全标识：属于《化学品分类和危险性公示 通则》GB13690 所列的管道内的危险化学品物质应设置危险标识；
表示的方法：在管道基本色的标识上涂150mm宽黄色，在黄色 的两侧各涂25mm宽的黑色的色环或色带；
消防标识：对消防专用管道按GB 13495.1-2015《消防安全标 志 第1部分：标志》规定在管道上标识“消防专用标识”
压力管道安全知识——压力管道基本概念
压力管道安全知识压力管道基本概念〔一〕管道的概念依据国家标准《工业金属管道制定规范》GB50316-20的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分开、排放、计量或控制流体流动。
国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分开、排放、计量、控制和制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。
按流体与制定条件划分的多根管道连接成的一组管道称之为“管道系统〞或“管系〞。
上述定义包涵两个含义：〔A〕管道的作用：是用以输送、分配、混合、分开、排放、计量、控制和制止流体流动。
1〕流体：在有些标准中称为介质。
流体可按状态或性质进行分类。
a〕按状态分：气体；液体；液化气体：是指在一定压力下呈液态存在的气体；浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。
b〕按性质分：火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。
有甲、乙、丙三类。
爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。
毒性；按GB5044分级。
有剧毒〔极度危害〕和有毒〔高度危害、中毒危害和轻度危害〕两大类四个级别。
腐蚀性。
是指能灼伤人体组织并对管道材料造成损坏的物质。
2〕输送流体：依靠外界的动力〔利用流体输送机械如压缩机、泵等给予的动能〕或流体本身的驱动力〔如介质本身的压力〕将管道源头的流体输送到管道的终点。
3〕分配流体：通过管系中的支管将流体分配到制定规定的多个预定的设备或用户。
4〕混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。
5〕分开流体：将管道内部不同状态的流体通过支管进行分开，如汽液分开、油水分开等。
6〕排放流体：将管道内部流体通过支管进行排放，如超压放空、排放被分开的流体等。
7〕计量流体：通过设置于管道系统中的计量仪表对输送、分配的流体进行计量，如测量流量、压力、温度和粘度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章、压力管道基本知识1.2压力管道的基本概念（1）管道管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管子、管件、阀门、法兰、垫片、螺栓和其它组成件或支承件组成的装配总成。
管道组成件是指用于连接或装配成承载压力且密闭的管道系统的元件，包括管子、关键、法兰、垫片、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、过滤器、节流器和分离器等。
管件是用来连接管子、改变方向，接出支路和封闭管道的元件的总称，主要包括弯头、三通、异径管、管帽、活接头等。
管道支承件是将管道载荷传递到管架结构上去的元件。
包括：吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动支架、管吊、吊（支）耳、卡环、管夹、U形夹和紧固夹板等附着件。
安全保护装置是为保护管道安全运行而装设的元件，包括管道上连接的安全阀、爆破片、压力表、温度计、阻火器、紧急切断阀等。
（2）压力管道广义上讲，凡是利用一定的压力，用于输送气体或者液体的管状设备，无论其压力和管径尺寸的大小，都是压力管道。
（3）安全监察范围内的压力管道《特种设备安全监察条例》的规定，压力管道监察的范围为最高工作压力高于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质；或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于沸点的液体介质，且公称直径大于25mm的管道。
《压力管道安全技术监察规程—工业管道》，规定同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道属于工业管道的安全监察范围：（1）最高工作压力高于或者等于0.1MPa（表压）的管道；（2）公称直径大于25mm的管道；（3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。
1.3压力管道的分类级别由于不同类型的压力管道存在很大的差异，其危险性也有很大的区别，不同类型、不同级别的压力管道的使用管理、操作的要求也有很大的差别。
因此，我国的压力管道管理部门对压力管道实行分类、分级进行使用管理，不同类别和级别的压力管道有不同的使用管理要求。
另外我国的压力管道管理部门规定压力管道的操作人员必须持证上岗，而《特种设备作业证》是根据操作人员的条件，操作工况限定了压力管道作业人员操作压力管道的类别和级别。
1.3.1压力管道的分类1、按国家质检总局的《压力容器压力管道设计许可规则》的规定，压力管道分为四大类：即：长输管道（GA）类、公用管道（GB类）、工业管道（GC类）和动力管道（GD类）。
长输管道是指产地、储存库、使用单位之间用于输送商品介质的管道。
公用管道是指城镇范围内用于公用事业或民间的燃气管道和热力管道。
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其它辅助管道。
动力管道是指火力发电厂用于输送蒸汽、汽水两相介质的管道。
2、根据管道承受内压情况分类，比照压力容器的分类方法，可以将管道分为：真空管道、低压管道、中压管道、高压管道、超高压管道。
其划分界限为：（1）真空管道：表压力＜0MPa（2）低压管道：0MPa≤P＜1.6MPa（3）中压管道：1.6MPa≤P＜10MPa（4）高压管道：10MPa≤P≤100MPa（5）超高压管道：P＞100MPa3、按压力管道的介质温度分类，可分为高温管道、常温管道、低温管道等；4、根据管道的管子材料分类，可以将管道分为碳钢管道、不锈钢管道、合金钢管道、有色金属管道、非金属管道、复合材料管道、特种材料管道等。
5、按管子壁厚分类，可以分为厚壁管道和薄壁管道。
6、按敷设位置分类，可分为架空及地面敷设管道、地沟敷设管道、埋地管道。
1.3.2压力管道的分级压力管道安全使用管理部门综合考虑了各方面的因素，将压力管道按长输管道、公用管道、工业管道和动力管道的类别分别进行划分等级。
1、工业管道的分级按照《压力管道安全技术监察规程—工业管道》的规定，工业管道按管道内的介质的危害程度、火灾的危险性、腐蚀性和管道的设计压力、设计温度的大小等因素，划分为GC1、GC2、GC3三个级别，其中GC1的级别为最高，是最重要的压力管道，GC3的级别最低，相对危险性较小。
工业管道的级别划分方法如下：GC1级：符合下列条件之一的工业管道为GC1级：（1）输送毒性程度为极度危害介质，高度危害气体介质和工作温度高于其标准沸点的高度危害的液体介质的管道。
（2）输送火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃）的管道，并且设计压力大于后者等于4.0MPa的管道。
（3）输送除前两项介质的流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度高于或者等于400°C的管道。
GC2级：除GC3级外，介质毒性程度、火灾危险性（可燃性）、设计压力和设计温度低于GC1级的管道。
GC3级：输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度高于-20℃但是不高于185℃的管道。
2、公用管道的分级公用管道按其介质为燃气管道和热力管道，分为GB1、GB2二个级别；GB1级：燃气管道；GB2级：热力管道。
3、长输管道按其输送的介质的性质、压力、输送的距离、管径等因素分为GA1、GA2二个级别，划分方法如下：GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力大于1.6MPa的管道。
（2）输送有毒、可燃、易爆气体介质输送距离（指产地、储存库、用户间用于输送商品介质管道的直接距离）大于200公里，且管道公称直径大于等于300mm的管道（3）输送浆体介质、输送距离大于等于50公里，且管道公称直径DN大于等于150mm的管道。
GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力小于等于1.6MPa的管道。
（2）GA1（2）范围以外的长输送管道。
（3）GA1（3）范围以外的长输送管道。
4、动力管道的分级按照《压力容器压力管道设计许可规则》规定，火力发电厂用于输送蒸汽、汽水两相介质的动力管道，划分为GD1级、GD2级GD1级：设计压力大于或者等于6.3MPa，或者设计温度大于或者等于400℃的管道。
GD2级：设计压力小于6.3MPa，且设计温度小于400℃的管道。
分级中涉及压力管道介质的危害程度按国家标准GB5044《职业性接触毒物危害程度分级依据》的方法分级。
介质的火灾危险性分类按GB50160《石油化工企业设计防火规范》和GBJ16《建筑设计防火规范》的规定分类。
第二章、流体介质和流体输送设备基础知识2.1流体介质的基本概念1、流体凡是能流动的物体我们都称它为流体。
流体介质包括气体、液体。
2、压力压力是均匀垂直作用在物体表面上的力，而压强是均匀垂直作用在物体表面上的单位面积的压力。
在工程技术与日常生活中，习惯上将物理学中的压强称为压力。
（1）标准大气压在物理学中，把纬度为45度海平面（即拔海高度为零）上的常年平均大气压力规定为1标准大气压（atm）。
此标准大气压为一定值。
1个标准大气压相当于760mm 水银柱高度的压力或每平方厘米的面积上受到1.033公斤力作用。
（2）工程大气压在工程上，为了计算方便，规定：1个工作大气压=1公斤力/厘米²=735.6毫米水银柱（mmHg）（3）表压力表压力又称为相对压力，是以当时当地的大气压力作为测量起点，采用压力表测出的管道内的压力，表明管道内部的压力比大气压力高出的数值。
压力管道中的设计压力、最高工作压力、最大允许工作压力及计算管道强度所用的压力都是指表压力。
（4）绝对压力实际作用在管道内壁上的压力应该是压力表上指示的压力再加上管道周围的大气压力，这个真实的压力称作绝对压力。
由于大气压力近似等于0.1MPa，故：绝对压力（P绝）≈表压力（P表）+0.1MPa（5）压力单位在国际单位制中，压力的单位采用帕斯卡（Pa），简称帕。
其定义为将1牛顿的力(N)均匀垂直地作用在1平方米的面上所产生的压力，称为1帕斯卡（Pa）1Pa=1N/m²(牛顿/米²)由于“帕”这个单位太小，因而常用“兆帕”（MPa）作为压力的基本单位。
即：1MPa=106 Pa过去工程上习惯用的压力单位是千克力/厘米²（kgf/cm²）。
压力的工程单位与法定计量单位之间的换算关系为：1MPa=10.2kgf/cm²3、温度温度是压力管道的重要操作参数，是表示物料冷热程度的物理量。
（1）摄氏温度将在标准大气压下水的结冰温度（冰点）定为零度，把水的沸腾温度（沸点）定为100度，在两者之间等分成100格，每一格即为1度，称为摄氏温度，用符号：“℃”表示。
（2）华氏温度华氏温度是根据华氏温标是将在标准大气压下水的冰点定为32度，沸点定为212度，两者之间等分成180格，每格作为1度，称为华氏温度，用符合“°F”表示。
（3）开氏温度开氏温度是根据开氏温标以水的三相点（即冰、水和水蒸汽三相平衡共存时的温度）温度定为273.16K,其分度法与摄氏温标相同，即摄氏温度相差一度时开氏温度也相差一度，用符合“K”（开尔文）表示。
开氏温度是国际单位，又称热力学温度或绝对温度。
4、热量热量是由于温度差别而转移的一种能量。
在温度不同的物体间，热量总是由温度高的物体向温度低的流体传递，直到两流体达到相同温度（热平衡）。
热量传递是能量转移的一种方式，热流体放出的热量等于冷物体吸收的热量。
5、比热比热是单位质量流体在热传递过程中，当系统不发生相变和化学变化的条件下，温度升高或降低1℃所吸收或放出的热量。
各种流体的比热是不同的。
对同一种流体，比热的大小又与加热的条件有关，如温度的高低、压力和体积的变化情况有关。
6、比重流体的重量和其体积的比值称为比重。
7、比容流体的体积和质量的比值称为比容。
8、密度单位体积的流体所具有的质量称为密度。
通常用符合“ρ”表示。
9、粘度粘度是表示流体层发生相对运动时所显示的内部摩擦阻力的大小。
是流体的重要物理性质之一，工程上粘度用以区别流体流动的性质。
流体内部摩擦阻力越大，则其粘度越大。
10、流量流体流动时，每单位时间里通过管道任一截面的的流体总量，称为流体的流量。
如果流体量用流体的质量来度量，则称为质量流量，用q m 表示，单位是kg/s或者kg/h；如果流体量用流体的体积来度量，则称为体积流量，用q v表示，单位是m³/s或者m³/h。
11、流速流体在管道内朝一定的方向流动时，流速是表示流体流动快慢的一个参数，表示流体质在单位时间内流经的距离，常用u表示，单位为米/秒。
流体在管道内流动时，同一流通截面上的流速是不同的，越靠近管壁，流速越小，中心的流速最大。
