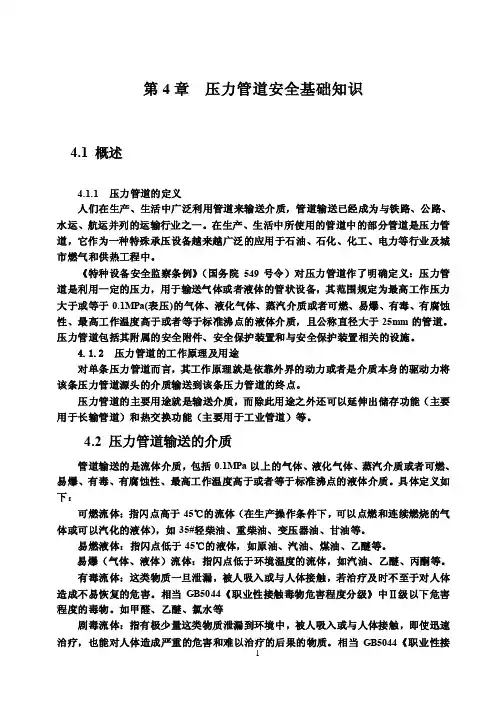

第4章压力管道安全基础知识4.1 概述4.1.1 压力管道的定义人们在生产、生活中广泛利用管道来输送介质，管道输送已经成为与铁路、公路、水运、航运并列的运输行业之一。
在生产、生活中所使用的管道中的部分管道是压力管道，它作为一种特殊承压设备越来越广泛的应用于石油、石化、化工、电力等行业及城市燃气和供热工程中。
《特种设备安全监察条例》（国务院549号令）对压力管道作了明确定义：压力管道是利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
压力管道包括其附属的安全附件、安全保护装置和与安全保护装置相关的设施。
4.1.2 压力管道的工作原理及用途对单条压力管道而言，其工作原理就是依靠外界的动力或者是介质本身的驱动力将该条压力管道源头的介质输送到该条压力管道的终点。
压力管道的主要用途就是输送介质，而除此用途之外还可以延伸出储存功能（主要用于长输管道）和热交换功能（主要用于工业管道）等。
4.2 压力管道输送的介质管道输送的是流体介质，包括0.1MPa以上的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质。
具体定义如下：可燃流体：指闪点高于45℃的流体（在生产操作条件下，可以点燃和连续燃烧的气体或可以汽化的液体），如35#轻柴油、重柴油、变压器油、甘油等。
易燃液体：指闪点低于45℃的液体，如原油、汽油、煤油、乙醚等。
易爆（气体、液体）流体：指闪点低于环境温度的流体，如汽油、乙醚、丙酮等。
有毒流体：这类物质一旦泄漏，被人吸入或与人体接触，若治疗及时不至于对人体造成不易恢复的危害。
相当GB5044《职业性接触毒物危害程度分级》中Ⅱ级以下危害程度的毒物。
如甲醛、乙醚、氯水等剧毒流体：指有极少量这类物质泄漏到环境中，被人吸入或与人体接触，即使迅速治疗，也能对人体造成严重的危害和难以治疗的后果的物质。
压力管道知识讲课一、压力管道有关概念1、管道：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、操纵或禁止流体流淌的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装备总成。
2、压力管道：具备下列条件之一的管道及其附属设施属于《压力管道安全治理与监察规定》的治理范畴：○1毒性程度为极度危害介质的管道。
○2火灾危险性为甲、乙类介质的管道。
○3最高工作压力大于等于0.1Mpa（表压，下同），输送介质为气体、液化气体的管道。
○4最高工作压力大于等于0.1Mpa，输送介质为可燃、易爆、有毒、有腐蚀的或最高工作温度大于等于标准沸点的液体的管道。
○5前四项规定的管道的附属设施及安全爱护装置等。
3、管道组成件：用于连接或装配管道的元件。
包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。
4、管道支承件：管道安装件和附着件的总称。
5、安装件：将负荷从管子或管道附着件上传递到支承结构或设备上的元件。
它包括吊杆、弹簧支吊架、斜拉杆、平稳锤、松紧螺栓、支撑杆、链条、或导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。
6、附着件：用焊接、螺栓连接或夹紧等方法附装在管子上的零件，它包括管吊、吊（支）耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。
7、单线图：将每条管道按照轴侧投影的绘制方法，画成以单线表示的管道空视图。
8、自由管段：在管道预制或加工前，按照单线图选择确定的能够先行加工的管段。
9、封闭管段：在管道预制加工前，按照单线图选择确定的、经实测安装尺寸后再行加工的管段。
二、压力管道的材料治理1、管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。
2、合金钢管道组成件应采纳光谱分析或其它方法对材质进行复查，并应做标记。
合金钢阀门的内件材质应进行抽查，每批（同制造厂、同规格、同型号、同时到货）抽查数量不得少于1个。
一、管道现场运行安全检查和不安全因素的排除1、压力管道泄漏常发生的部位？答：多发生在连接件〔连接法兰、连接螺纹、阀门体级填料上发生的泄露〕及其管段〔焊口、流体转向的弯头、三通及蚀孔〕上2、压力管道的管段上泄漏一般有几种形式？答：(1)焊缝缺陷引起的管道泄漏。
(2)腐蚀引起的管道泄漏。
(3)冲刷引起的管道泄漏。
(4)振动引起的管道泄漏。
(5)冻裂引起的管道泄漏。
(6)外力作用引起的管道泄漏。
(7)管道本身缺陷引起的管道泄漏。
3、管道检漏的方法很多，作为确定管网运行中的泄露性故障来说，通常采用的方法有？答：嗅、听、目视、用发泡剂〔如肥皂液等〕、用试纸或试剂、用气体检测器、用超声波泄露探测器、用红外线温度测试仪等。
4、管道的外壁腐蚀易发生的部位？答：外壁腐蚀往往发生于管道的上下侧和易积液部位，腐蚀最严重处位于管道的底部。
5、管道变形的原因有哪些？答：〔1〕超压、超温使管道变形。
〔2〕介质或环境的腐蚀使管道变形。
〔3〕外力作用使管道变形。
〔4〕打击、碰撞使管道变形。
〔5〕地震等自然灾害使管道变形。
6、管道变形的主要表现有哪些？答：管道变形的主要表现是：(1)管道拐弯处扭曲变形(2)管道局部破裂(3)管道壁厚变的不均匀，厚薄不统一(4)管道整体开裂7、如何消除管道的震动？答：为消除管道振动，应加强管道的固定，在管道的固定支撑的部位放置缓冲器，缩短支承点距离，在动设备进出口设置缓冲器，尽量减少使用弯头，还可以在管道系统上加装平衡块等。
8、管道交变应力产生的原因有哪些？答：(1)因间断输送介质而对管道反复加压和卸压、升温和降温。
(2)管道运行中压力波动较大。
(3)管道运行中温度周期性变化，产生管壁温度应力的反复变化。
(4)管道因其他设备、支撑的交变外力和受迫而震动振动。
9、如何防止交变应力的影响？答：(1)消除管道的震动。
(2)防止管道频繁的降压、升压。
(3)对管道的升温、降温操作要平稳，按规定的升降温速率进行，防止温度骤升骤降。
压力管道知识要点（含大部分答案）1、压力管道的工艺参数有哪些？答：公称压力、公称直径、设计压力、设计温度、防腐等级、壁厚、材质等。
2、压力管道的组成元件有哪些？回答：管道、阀门、法兰、垫圈、紧固件、弯头、膨胀节、柔性接头、压力软管、存水弯、过滤器和分离器。
3、压力管道常用的介质有哪些？答：水、蒸汽、导热油、空气、氨、液化石油气等。
4、认识常用介质中水、水蒸气、导热油、空气、氨以及液化石油气的物理化学特性。
答：在饱和状态下的液体称为饱和液体，与之相对应的就是饱和蒸汽，但最初只是湿饱和蒸汽，待饱和水中的水分完全蒸发后，才是干饱和蒸汽。
蒸汽从不饱和到湿饱和再到干饱和的过程温度不会增加，干饱和后再继续加热则温度会上升，成为过热蒸汽。
空气是指地球大气层中的气体混合。
它主要由78%的氮气、21%氧气、0.94%的稀有气体（氦、氖、氩、氪、氙），0.03%的二氧化碳，0.03%的其他物质（如水蒸气、杂质等）组成的混合物。
在0℃及一个标准大气压下（1.013×10^5pa）空气密度为1.293g/l。
把气体在0℃和一个标准大气压下的状态称为标准状态，空气在标准状态下可视为理想气体，其摩尔体积为22.4l/mol。
氨，气味刺鼻，密度低，沸点高（-33.5℃），可用于制冷，极易溶于水。
液化石油气主要由丙烷和丁烷组成，密度为580kg/m3，气体密度为空气的1.5~2倍。
它是易燃易爆的。
5、简述你所管理或操作的压力管道的参数、主要受压部件名称、安全状况等级、检验周期以及关内介质。
答：根据你的实际情况回答。
6、简述你所管理或操作的压力管道操作工艺控制指标（包括最高工作压力、最高最低工作温度、流量、介质含量等）答：结合自己实际情况回答。
7.压力管道主要阀门的功能，如闸门、截止阀、止回阀、安全阀、减压阀、蝶阀、快速切断阀、球阀和排水阀。
答：蝶阀(英文：butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

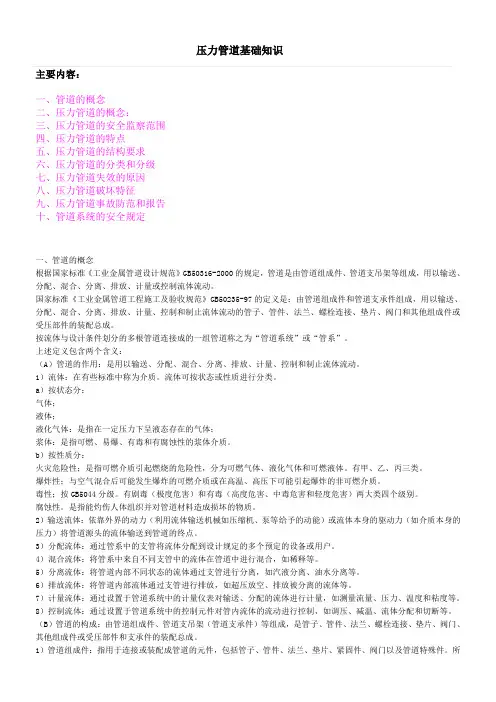

压力管道基础知识主要内容：一、管道的概念二、压力管道的概念：三、压力管道的安全监察范围四、压力管道的特点五、压力管道的结构要求六、压力管道的分类和分级七、压力管道失效的原因八、压力管道破坏特征九、压力管道事故防范和报告十、管道系统的安全规定一、管道的概念根据国家标准《工业金属管道设计规范》GB50316-2000的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。
国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。
按流体与设计条件划分的多根管道连接成的一组管道称之为“管道系统”或“管系”。
上述定义包含两个含义：（A）管道的作用：是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动。
1）流体：在有些标准中称为介质。
流体可按状态或性质进行分类。
a）按状态分：气体；液体；液化气体：是指在一定压力下呈液态存在的气体；浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。
b）按性质分：火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。
有甲、乙、丙三类。
爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。
毒性；按GB5044分级。
有剧毒（极度危害）和有毒（高度危害、中毒危害和轻度危害）两大类四个级别。
腐蚀性。
是指能灼伤人体组织并对管道材料造成损坏的物质。
2）输送流体：依靠外界的动力（利用流体输送机械如压缩机、泵等给予的动能）或流体本身的驱动力（如介质本身的压力）将管道源头的流体输送到管道的终点。
3）分配流体：通过管系中的支管将流体分配到设计规定的多个预定的设备或用户。
4）混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。
压力管道基础专业知识（1、概念、2 分类、3 技术参数、4 结构构成与材料、5 事故及事故隐患存在的问题）一、压力管道的几个相关概念和法律法规：1、压力管道《特种设备安全监察条例》第七章、第八十八条（用语的含义）对压力管道的定义：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为：最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
压力管道元件的含义，可在压力管道含义的基础上予以延伸。
《条例》所指压力管道是一个特定概念，是从安全角度讲的，是沿袭压力容器的叫法。
它指的是那些在生产、生活中使用的输送可能引起燃烧、爆炸或中毒等危险性介质的管道，如输送原油、燃气、各类工艺物料、有毒气体、有害气体、液化气体、高温液体介质的管道。
2、工业管道：为企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道的工业管道；3、公用管道：城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道的公用管道；4、长输管道：产地、储存库、使用单位间的用于输送商品介质的长输管道，具体讲就是：跨越地、市输送商品介质的管道；跨越省、（自治区、直辖市）输送商品介质的管道。
5、动力管道火力发电厂用于输送蒸汽、汽水两相介质的管道。
二、压力管道的分类、分级出于便于安全管理的目标：对其进行分类分级（参照《压力容器压力管道设计许可规则》TSG R1001-2008）1、分类：原则：按用途分类1）长输管道：GA2）公用管道：GB3）工业管道：GC4）动力管道：GD2、分级：原则：按用管道的危险性（与危险性有关的介质参数：①、介质大毒性、燃烧爆炸特性；②、设计压力；③、设计温度）分级1）长输管道分两级：GC1、GC22）公用管道分两级：GB1、GB23）工业管道分三级：GC1、GC2、GC34）动力管道分两级：GD1、GD25）分级：详见:《压力容器压力管道设计许可规则》3、压力管道介质：压力管道输送的物质。
第一章压力管道基础知识第一节压力管道基本概念一、压力管道的定义、工作原理及用途1 、压力管道的定义人们在生产、生活中广泛利用管道来输送介质, 管道输送已经成为与铁路、公路、水运、航运并列的运输行业之一。
在生产、生活中所使用的管道中的部分管道是压力管道,它作为一种特殊承压设备越来越广泛的应用于石油、石化、化工、电力等行业及城市燃气和供热工程中。
《特种设备安全监察条例》对压力管道做了明确定义: 压力管道是指利用一定的压力, 用于输送气体或者液体的管状设备, 其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质, 且公称直径大于25mm的管道。
压力管道包括其附属的安全附件、安全保护装置和与安全保护装置相关的设施。
2 、压力管道的工作原理及用途对单条压力管道而言, 其工作原理就是依靠外界的动力或者是介质本身的驱动力将该条压力管道源头的介质输送到该条压力管道的终点。
压力管道的主要用途就是输送流体介质, 而除此用途之外还可以延伸出以下一些功能, 如储存功能 (主要用于长输管道) 和热交换 (主要用于工业管道) 等。
二、压力管道的压力与温度1、压力垂直作用于物体表面单位面积上的力则应称为压强，人们习惯于将压强称为压力，以后所说的压力实际上就是压强。
P=F/S式中： P：压强 F：压力 S：受力面积（2）、绝对压力：管道内介质的实际压力称为绝对压力，用符号“Pa”来表示。
（3）、用各种压力表测量管道介质的压力得到的压力数值称为表压力或表压用“MPa”表示。
①、当管道内介质的压力等于大气压力时，压力表的指针指在零位，即表压为零。
②、当管道内介质的压力大于大气压力时，压力表的指针才会转动，表上才有读数。
此时压力表的读数就是管道内介质压力超出大气压力的部分，即表压为正压力。
③、当管道内介质的压力低于外界大气压力时，真空表的压力值即为介质的压力低于大气压力的部分，表压为负压力或真空，简称负压。
压力管道基本知识 This manuscript was revised by the office on December 10, 2020.第一章、压力管道基本知识1.2压力管道的基本概念（1）管道管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管子、管件、阀门、法兰、垫片、螺栓和其它组成件或支承件组成的装配总成。
管道组成件是指用于连接或装配成承载压力且密闭的管道系统的元件，包括管子、关键、法兰、垫片、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、过滤器、节流器和分离器等。
管件是用来连接管子、改变方向，接出支路和封闭管道的元件的总称，主要包括弯头、三通、异径管、管帽、活接头等。
管道支承件是将管道载荷传递到管架结构上去的元件。
包括：吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动支架、管吊、吊（支）耳、卡环、管夹、U形夹和紧固夹板等附着件。
安全保护装置是为保护管道安全运行而装设的元件，包括管道上连接的安全阀、爆破片、压力表、温度计、阻火器、紧急切断阀等。
（2）压力管道广义上讲，凡是利用一定的压力，用于输送气体或者液体的管状设备，无论其压力和管径尺寸的大小，都是压力管道。
（3）安全监察范围内的压力管道《特种设备安全监察条例》的规定，压力管道监察的范围为最高工作压力高于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质；或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于沸点的液体介质，且公称直径大于25mm的管道。
《压力管道安全技术监察规程—工业管道》，规定同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道属于工业管道的安全监察范围：（1）最高工作压力高于或者等于0.1MPa（表压）的管道；（2）公称直径大于25mm的管道；（3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。
管道知识1、什么是工业管道？企事业单位所属的用于输送工艺介质的工艺管道、公用工程管道以及其他辅助管道。
2、什么是压力管道？压力管道：是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1Mpa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
3、管道的参数主要有哪些？（1）、公称压力（PN），单位Mpa；（2）、公称直径（DN），它代表管道的名义内径，通常它既不是实际内径也不是实际外径。
它的单位为mm，但工程上也有用英寸（in）表示的，一般按1in=25mm换算；常用的管道公称直径有：15、20、25、40、50、80、100、150、200、250、300、350、400、500、600等。
5、装置内所有的管线都是压力管道吗？装置内大部分管线都是压力管道，但根据国家规定，下列管线不属于压力管道：（1）、工程直径≤25mm 的管道；（2）、非金属管道；（3）、最高工作压力＞42MPa或＜0.1MPa的管道。
6、在用工业管道的级别如何划分？（1）、符合下列条件之一的工业管道为GC1级：①、输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害的介质的管道；②、输送现行国家标准《石油化工企业设计防火规范》GB50160以及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0Mpa的管道。
③、输送可燃流体介质、有毒流体介质，设计压力≥4.0MPa且设计温度≥400℃的管道。
④、输送流体介质并且设计压力≥10.0Mpa的管道。
（2）、符合下列条件之一的工业管道为GC2级：①、输送现行国家标准《石油化工企业设计防火规范》GB50160以及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0Mpa的管道。
压⼒管道基本知识第⼀章、压⼒管道基本知识1.2压⼒管道的基本概念（1）管道管道是指⽤于输送、分配、混合、分离、排放、计量、控制或者制⽌流体流动的由管⼦、管件、阀门、法兰、垫⽚、螺栓和其它组成件或⽀承件组成的装配总成。
管道组成件是指⽤于连接或装配成承载压⼒且密闭的管道系统的元件，包括管⼦、关键、法兰、垫⽚、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、过滤器、节流器和分离器等。
管件是⽤来连接管⼦、改变⽅向，接出⽀路和封闭管道的元件的总称，主要包括弯头、三通、异径管、管帽、活接头等。
管道⽀承件是将管道载荷传递到管架结构上去的元件。
包括：吊杆、弹簧⽀吊架、斜拉杆、平衡锤、松紧螺栓、⽀撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动⽀架、管吊、吊（⽀）⽿、卡环、管夹、U形夹和紧固夹板等附着件。
安全保护装置是为保护管道安全运⾏⽽装设的元件，包括管道上连接的安全阀、爆破⽚、压⼒表、温度计、阻⽕器、紧急切断阀等。
（2）压⼒管道⼴义上讲，凡是利⽤⼀定的压⼒，⽤于输送⽓体或者液体的管状设备，⽆论其压⼒和管径尺⼨的⼤⼩，都是压⼒管道。
（3）安全监察范围内的压⼒管道《特种设备安全监察条例》的规定，压⼒管道监察的范围为最⾼⼯作压⼒⾼于或者等于0.1MPa（表压）的⽓体、液化⽓体、蒸汽介质；或者可燃、易爆、有毒、有腐蚀性、最⾼⼯作温度⾼于或者等于沸点的液体介质，且公称直径⼤于25mm的管道。
《压⼒管道安全技术监察规程—⼯业管道》，规定同时具备下列条件的⼯艺装置、辅助装置以及界区内公⽤⼯程所属的⼯业管道属于⼯业管道的安全监察范围：（1）最⾼⼯作压⼒⾼于或者等于0.1MPa（表压）的管道；（2）公称直径⼤于25mm的管道；（3）输送介质为⽓体、蒸汽、液化⽓体、最⾼⼯作温度⾼于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。
1.3压⼒管道的分类级别由于不同类型的压⼒管道存在很⼤的差异，其危险性也有很⼤的区别，不同类型、不同级别的压⼒管道的使⽤管理、操作的要求也有很⼤的差别。
第一章压力管道基础知识第一节压力管道基本概念一、压力管道的定义、工作原理及用途1 、压力管道的定义人们在生产、生活中广泛利用管道来输送介质, 管道输送已经成为与铁路、公路、水运、航运并列的运输行业之一。
在生产、生活中所使用的管道中的部分管道是压力管道,它作为一种特殊承压设备越来越广泛的应用于石油、石化、化工、电力等行业及城市燃气和供热工程中。
《特种设备安全监察条例》对压力管道做了明确定义: 压力管道是指利用一定的压力, 用于输送气体或者液体的管状设备, 其围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质, 且公称直径大于25mm 的管道。
压力管道包括其附属的安全附件、安全保护装置和与安全保护装置相关的设施。
2 、压力管道的工作原理及用途对单条压力管道而言, 其工作原理就是依靠外界的动力或者是介质本身的驱动力将该条压力管道源头的介质输送到该条压力管道的终点。
压力管道的主要用途就是输送流体介质, 而除此用途之外还可以延伸出以下一些功能, 如储存功能（主要用于长输管道）和热交换（主要用于工业管道）等。
二、压力管道的压力与温度1、压力垂直作用于物体表面单位面积上的力则应称为压强，人们习惯于将压强称为压力，以后所说的压力实际上就是压强。
P=F/S式中：P:压强F:压力S:受力面积（2）、绝对压力：管道介质的实际压力称为绝对压力，用符号“Pa ”来表示。
（3）、用各种压力表测量管道介质的压力得到的压力数值称为表压力或表压用“ MPa ”表示。
①、当管道介质的压力等于大气压力时，压力表的指针指在零位，即表压为零。
②、当管道介质的压力大于大气压力时，压力表的指针才会转动，表上才有读数。
此时压力表的读数就是管道介质压力超出大气压力的部分，即表压为正压力。
③、当管道介质的压力低于外界大气压力时，真空表的压力值即为介质的压力低于大气压力的部分，表压为负压力或真空，简称负压。
压力管道基础知识压力管道是指在一定压力下传输流体或气体的管道，是现代工业和生活中不可或缺的设施之一。
为了保证压力管道的安全运行，必须了解一些基础知识，本文将介绍一些关于压力管道的基础知识。
一、压力管道的分类按照输送介质的状态：1.液体管道2.气体管道按照压力等级的高低：1.普通压力管道2.高压管道3.特殊高压管道按照管道设备的性质：1.常温管道2.高温管道3.低温管道二、压力管道的材质压力管道的材质种类很多，一般按照压力等级不同，管道材质也不同。
一般常用的压力管道材质有以下几种：1.钢材：适用于常温、中温、高温、超高温和低温压力管道。
2.铸铁：在一些低压、常温的液体、气体输送中广泛使用，耐腐蚀性好。
3.玻璃钢：可以广泛应用于化工、食品、制药等领域，具有耐腐蚀性能强、重量轻、易于成型等优点。
4.钛合金、镁合金、铝合金、铜、镍等也是常用的压力管道材料。
三、压力管道的安装压力管道的安装是十分重要的，错误的安装方式不仅会影响管道的使用寿命，还可能会导致严重的事故。
在安装压力管道时需要注意以下几点：1.对管道进行清理，包括除掉内部和外部的浮灰、水垢等杂质。
2.焊接时一定要符合国家相关标准。
3.管件等接头必须严密，不得泄漏。
分支管、转弯管的导流角度应符合工艺要求。
4.管道的支承应均匀，支承之间的距离要适当，以保证管道的稳定。
四、压力管道的维护维护是保证压力管道正常运行的关键，对于一些老旧设施会涉及到修复或者更换的问题。
在日常维护中需要注意以下几点：1.定期对管道进行检测，及时发现管道的问题，并采取措施进行处理。
2.控制管道输送介质的温度和压力，使其处于合理的运行范围内。
3.对重要的管道及时做好记录，方便进行日常的维护。
4.在炼油、化工等易燃易爆场所，应定期进行安全检查。
五、结语综上所述，了解压力管道的基础知识对于维护和保障其正常运行十分重要。
在使用过程中，需注意安全，防止意外事故的发生。
同时，不断了解新的技术和材料，也是保障安全和提高效率的保证。
一、管道现场运行安全检查和不安全因素的排除1、压力管道泄漏常发生的部位答：多发生在连接件（连接法兰、连接螺纹、阀门体级填料上发生的泄露）及其管段（焊口、流体转向的弯头、三通及蚀孔）上2、压力管道的管段上泄漏一般有几种形式答：(1)焊缝缺陷引起的管道泄漏。
(2)腐蚀引起的管道泄漏。
(3)冲刷引起的管道泄漏。
(4)振动引起的管道泄漏。
(5)冻裂引起的管道泄漏。
(6)外力作用引起的管道泄漏。
(7)管道本身缺陷引起的管道泄漏。
3、管道检漏的方法很多，作为确定管网运行中的泄露性故障来说，通常采用的方法有答：嗅、听、目视、用发泡剂（如肥皂液等）、用试纸或试剂、用气体检测器、用超声波泄露探测器、用红外线温度测试仪等。
4、管道的外壁腐蚀易发生的部位？答：外壁腐蚀往往发生于管道的上下侧和易积液部位，腐蚀最严重处位于管道的底部。
5、管道变形的原因有哪些答：（1）超压、超温使管道变形。
（2）介质或环境的腐蚀使管道变形。
（3）外力作用使管道变形。
（4）打击、碰撞使管道变形。
（5）地震等自然灾害使管道变形。
6、管道变形的主要表现有哪些答：管道变形的主要表现是：(1)管道拐弯处扭曲变形(2)管道局部破裂(3)管道壁厚变的不均匀，厚薄不统一(4)管道整体开裂7、如何消除管道的震动答：为消除管道振动，应加强管道的固定，在管道的固定支撑的部位放置缓冲器，缩短支承点距离，在动设备进出口设置缓冲器，尽量减少使用弯头，还可以在管道系统上加装平衡块等。
8、管道交变应力产生的原因有哪些答：(1)因间断输送介质而对管道反复加压和卸压、升温和降温。
(2)管道运行中压力波动较大。
(3)管道运行中温度周期性变化，产生管壁温度应力的反复变化。
(4)管道因其他设备、支撑的交变外力和受迫而震动振动。
9、如何避免交变应力的影响答：(1)消除管道的震动。
(2)避免管道频繁的降压、升压。
(3)对管道的升温、降温操作要平稳，按规定的升降温速率进行，避免温度骤升骤降。
(4)因间断输送介质的管道，操作时要平稳，避免反复加压和卸压、升温和降温。
10、工业管道超压故障一般重点检查哪些内容答：压力源的检查；温度的影响；安全泄压装置；减压装置的检查；压力表、温度计的检查。
11、管道系统的检查重点部位有哪些答：焊缝、阀件、法兰、垫片、补偿器、支吊架等。
12、管道系统的诊断方法有哪些答：（1）直接观察：常用于跑、冒、滴、漏的诊断，这种方法依赖于操作者的丰富经验；（2）振动、噪声观测：通过异常的振动、噪声现象，预测其发生的部位和影响的范围。
（3）温度测量；（4）压力测量；（5）流量测量；（6）应力应变测量；（7）管道壁厚测量。
13、简述管道运行初期检查与调整主要内容p413答：在管道升压升温过程中，要注意管道冲击、振动情况，调整好管道介质的流速，使管道平稳运行；检查管道表面或防腐保温层是否存在跑、冒、滴、漏现象，发现问题要及时处理或立即停车检查处理；观察压力表、温度计指示的参数是否符合操作规程的规定，特别注意的是各处压力表、温度计读数是否一致。
14、压力管道正常运行时进行几方面的巡检答：管道正常运行后，应按日常巡线检查有关规定进行定期或不定期的检查，管道运行中检查的内容应包括工艺条件的巡检、设备状况的巡检和安全附件的巡检。
15、简述压力管道正常运行时，在工艺条件方面应重点检查哪些内容答：主要检查操作压力、温度、流量、液位等指标是否在操作规程规定的范围内；介质的化学成分、杂质含量是否符合要求；以及升压降压、升温降温的控制，如冷水喷淋等的操作规定。
16、简述压力管道正常运行时，在管道设备方面应重点检查哪些内容答：(1)管道接头、阀门及管件密封情况，是否存在泄漏；(2)保温层、防腐层和保护层是否完好；(3)管道振动情况；(4)管道支吊架是否完好；(5)管道之间、管道和相邻构件的摩擦情况；(6)阀门等操作机构润滑是否良好；(7)静电跨接、静电接地、抗腐蚀阴极保护装置是否完好；(8)是否存在其他缺陷。
17、压力管道正常运行时安全附件方面巡检的内容答：在安全附件方面，应重点检查安全阀、爆破片、紧急切断装置、压力表、温度计等的根部阀是否打开；是否有卡死现象；有无跑、冒、滴、漏情况；并注意观察不同点的压力表、温度计读数是否一致等。
18、怎样进行管道巡检答：内容为14-17条这个题的答案有点长，大家不要死记硬背。
要点：1、巡线检查按有关规定进行2、进行定期或不定期的检查。
3、检查的内容应包括工艺条件的巡检、设备状况的巡检和安全附件的巡检。
对于工艺条件的巡检内容、设备状况的巡检内容和安全附件的巡检内容大家结合实际情况进行记忆回答，每个巡检内容说上几条估计就能通过。
19、管道巡回检查的内容应包括哪些内容答：(1)各项工艺操作指标参数、运行情况、系统平衡情况；(2)管道接头、阀门及管件蜜蜂情况，是否存在泄露；(3)保温层、防腐层和保护层是否完好；(4)管道振动情况；(5)管道支吊架是否完好；(6)管道之间、管道和相邻构件的摩擦情况；(7)阀门等操作机构润滑是否良好；(8)安全阀、压力表、爆破片等安全保护装置的运行、完好状态(9)静电跨接、静电接地、抗腐蚀阴极保护装置是否完好；(10)是否存在其他缺陷。
本题项目较多，不易记忆。
为此联系实际工作，汇总一个简单、易记答案，以供参考①工艺指标控制情况。
②管道、法兰等是否泄漏。
③防腐、保温是否完好。
④管道是否震动。
⑤管架、基础完好情况。
⑥管道的摩擦情况。
⑦阀门、安全阀、压力表、爆破片状态是否完好。
⑧静电跨接、静电接地、阴极保护是否正常。
二、管道启动和停运操作程序及注意事项1、压力管道操作前的准备工作有哪些答：（1）操作人员在上岗操作前，必须按规定着装，带齐操作工具，特别是有专用操作工具应随身携带。
进入易燃易爆、有毒有害气体的车间或场地，还要带好防尘面罩等劳动防护用品。
（2）对管道、安全保护装置、压力表、温度计进行运行前检查。
主要检查：管道有无变形扭曲、机械损伤；防腐保温层有无破损、脱落；阀门等控制零件操作是否灵活、到位；压力表和温度计有无损坏，计数是否准确无误；安全阀或安全保护装置是否有妨碍物，根部阀是否已打开。
2、压力管道停车时的注意事项答：（1）停车时应控制降温速度：对于高温下工作的压力管道，急剧降温，会使压力管道产生较大的收缩应力，严重时会使压力管道产生裂纹、变形、元件松脱、连接部位发生泄漏等；（2）采取降温的方法降压：对于输送液化气体的压力管道，由于管内的压力取决于温度，所以单纯排放液化所的气体或液体均达不到降压的目的，必须先降温，才能实现降压；（3）应清除干净剩余物料：压力管道内的剩余物料多为有毒或剧毒、易燃易爆、有腐蚀性等有害物质，应对管道进行置换，清除管内残余介质，操作期间在一定周围应杜绝一切火源。
对残留物料的排放与清理应采取相应措施，特别是可燃有毒气体应排放至安全区域。
3、压力管道运行中发现哪些故障时，需要进行紧急停运答：(1)介质压力、温度超过允许的范围且采取措施后仍不见效；(2)管道及组成件发生裂纹、鼓瘪变形、泄露;(3)压力管道发生冻堵；(4)压力管道发生异常振动、响声，危及安全运行；(5)安全保护装置失效；(6)发生火灾事故且直接威胁正常安全运行;(7)压力管道的阀门及监控装置失灵，危及安全运行。
4、简述压力管道紧急停车的操作步骤答：(1)首先停止或关闭压力的来源；(2)关闭容器等设备输送介质的出口阀门。
(3)释放管道系统压力。
在进行管道泄压力时要缓慢操作、防止压力、温度突然下降对管道的破坏以及可能使管道出现真空，造成其他事故的发生。
同时，排放的介质应视具体情况进行回收、处理等。
防止易燃易爆、有毒有害、腐蚀性等介质造成二次破坏。
三、管道的工艺操作参数的调整1、压力管道操作参数的控制有哪些答：(1)严格执行开停车操作程序；(2)禁止超压、超温、超负荷运行；(3)控制交变载荷；(4)腐蚀性介质含量的控制；(5)压力管道运行指标的控制；(6)加强管道运行的巡线检查，及时发现和消除不安全因素。
四、管道安全保护装置的检查1、爆破片的作用答：爆破片的作用：当系统超压时，爆破片爆裂卸压，保护系统、管道不受损害。
2、工业管道安全保护装置出现故障有可能发生两种情况，分别是答：一是安全装置不起作用，系统高压得不到释放，引起管道系统出现超压现象；二是安全装置失灵，在系统压力未达到规定值时即进行卸压，造成管道系统压力过低，影响正常的生产工艺要求。
3、简述压力管道正常运行时，在安全附件方面应重点检查哪些内容答：重点检查安全阀、爆破片、紧急切断装置、压力表、温度计等的根部阀是否打开；是否有卡死现象；有无跑、冒、滴、漏情况；并注意观察不同点的压力表、温度度数是否一致等。
4、压力管道的操作人员对压力表的维护保养应做好哪些工作答：(1)压力表应保持洁净，表盘上的玻璃要明亮清晰，使表盘内指针指示的压力值能清楚易见，表盘玻璃破碎或表盘刻度模糊不清的压力表应停止使用。
(2)压力表的连接管要定期吹洗，以免堵塞，特别是对用于较多的油垢或其他黏性物质气体的压力表连接管。
要经常检查压力表指针的转动与波动是否正常，检查连接管上的旋塞是否处于全开状态。
(3)压力表必须定期校验，每半年至少经计量部门校验一次。
校验完毕应认真填写校验记录和校验合格证并加铅封。
如果容器在正常运行中发现压力表指示不正常或有其他可疑迹象时应立即检验校正。
五、工业管道的运行操作和事故模拟处理操作1、截止阀怎样开关截止阀手轮逆时针转动为开，顺时针转动为关。
截止阀开关时要慢，禁止快开、快关。
当阀门开到底时，要将手轮再关回圈。
当阀门关到底时，用手用力关不动为止，不能再加工具硬关。
2、工业管道超温故障一般重点检查哪些内容如何做出相应处理答：（1）温度源的检查。
是否上道工序或生产工艺变化导致管道超温。
处理措施：及时通知相关部门或管理人员，采取改变、控制介质反应、输出等操作控制管道系统超温运行，必要时可采取切断介质来源来达到降温目的。
如长期出现温度源超温情况，应考虑改进生产工艺、设置降温工艺等措施确保管道系统在设计温度范围内。
（2）环境温度的影响。
在高温气候条件下，管道得不到有效散热，特别是输送液化气体介质的管道，温度急剧升高会造成管道物理学爆炸事故。
处理措施：进行合理的操作，使管道介质充分流动，已达到或减少介质温度升高。
同时也可采取喷洒冷却水的方法，强制进行降温。
3、压力管道超压、超温的处理方法和步骤预防措施有哪些答：(1)压力管道操作人员按工艺规程，操作相应阀门及排放装置，调整压力和温度降到允许范围内并及时汇报。
(2)立即通知工艺运行设备管理部门查明原因，消除隐患。
(3)超压和超温情况有可能会影响相关设备安全使用，应立即继续降压，直至停车。
(4)检查超压、超温所涉及的管道系统受压元件，相关设备系统、安全附件是否正常。
