SDH

sdh是什么意思
SDH是为不同速率的数字信号的传输提供相应等级的信息结构，包括复用方法和映射方法，以及相关的同步方法组成的一个技术体制。

SDH传输业务信号时各种业务信号要进入SDH的帧都要经过映射、定位和复用三个步骤如下：
1、映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销（POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移。

2、定位即是将帧偏移信息收进支路单元（TU）或管理单元（AU）的过程，它通过支路单元指针（TU PTR）或管理单元指针（AU PTR）的功能来实现。

3、复用的概念比较简单，复用是一种使多个低阶通道层的信号适配进高阶通道层，或把多个高阶通道层信号适配进复用层的过程。

sdh的基本组成SDH（Synchronous Digital Hierarchy）是一种同步数字传输技术，它是一种高效可靠的光纤通信技术。

SDH的基本组成主要包括传输设备、光纤、光纤接头、光纤连接器等。

传输设备是SDH系统的核心组成部分，它负责将信号转换为光信号，并进行数字化处理。

传输设备通常包括光发射器、光接收器、时钟恢复器、光电转换器等。

光发射器将电信号转换为光信号，光接收器将光信号转换为电信号，时钟恢复器用于恢复传输过程中的时钟信号，光电转换器则用于光信号和电信号之间的转换。

光纤是SDH系统中的传输介质，它具有高带宽、低损耗、抗干扰等优点。

光纤的传输速率高，能够满足大量数据的传输需求。

光纤还具有抗干扰能力强的特点，能够有效地抵御外界干扰信号对传输质量的影响。

此外，光纤还具有较长的传输距离，能够满足不同地理环境下的通信需求。

光纤接头是连接光纤之间的重要组成部分，它主要负责将光信号从一根光纤传输到另一根光纤。

光纤接头通常由光纤连接器和适配器组成。

光纤连接器是将光纤连接到设备的接口，它能够保证光信号的传输质量。

适配器则用于连接不同类型的光纤连接器，以实现光纤之间的连接。

除了以上的基本组成部分，SDH系统还包括其他辅助设备，如时钟源、时钟分配设备等。

时钟源负责提供系统所需的时钟信号，保证传输过程中的同步性。

时钟分配设备用于将时钟信号分发到各个传输设备，以保证整个系统的同步性。

SDH的基本组成包括传输设备、光纤、光纤接头以及其他辅助设备。

这些组成部分共同协作，实现高效可靠的数字传输。

SDH技术在现代通信领域中得到广泛应用，为人们的通信提供了便利和高质量的保障。

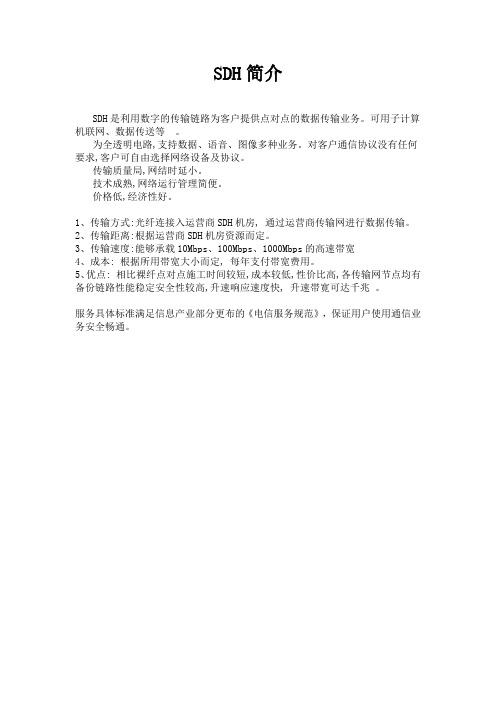

SDH简介
SDH是利用数字的传输链路为客户提供点对点的数据传输业务。

可用子计算机联网、数据传送等。

为全透明电路,支持数据、语音、图像多种业务。

对客户通信协议没有任何要求,客户可自由选择网络设备及协议。

传输质量局,网结时延小。

技术成熟,网络运行管理简便。

价格低,经济性好。

1、传输方式:光纤连接入运营商SDH机房, 通过运营商传输网进行数据传输。

2、传输距离:根据运营商SDH机房资源而定。

3、传输速度:能够承载10Mbps、100Mbps、1000Mbps的高速帯宽
4、成本: 根据所用帯宽大小而定, 每年支付帯宽费用。

5、优点: 相比裸纤点对点施工时间较短,成本较低,性价比高,各传输网节点均有备份链路性能稳定安全性较高,升速响应速度快, 升速帯寛可达千兆。

服务具体标准满足信息产业部分更布的《电信服务规范》，保证用户使用通信业务安全畅通。

1 光传送网络的发展：SDH 的主要优势：接口规范，同步复用 ，运行维护管理（OAM ）功能强大，互联互通兼容性好 DWDM 主要优势：超大容量，对数据率¡°透明¡±按光波长复用和解复用，平滑扩容，兼容光交换。

2 SDH 的基本概念：SDH 的基本概念：是一整套可进行同步数字传输、复用和交叉连接的标准化数字信号的等级结构。

●SDH 产生的社会背景：通信网传输、交换、处理的信息量增大，向数字化、综合化、智能化、个人化发展。

☐作为通信网的承载体，传输网要求：⏹ 宽带化——信息高速公路 ⏹规范化——世界性统一的标准接口●SDH 产生的技术背景：传统的PDH 传输系统已不能适应现代通信发展的要求。

3 SDH 优势体现在那些方面？●SDH 的特点：接口方面☐电接口⏹STM-1是SDH 最基本的同步传送模块STM （Synchronous Transport Module ），速率为155.520Mb/s 。

⏹STM-N 是SDH 更高等级的同步传送模块，速率是STM-1的N 倍(N=4n=1，4，16，64，256)。

☐光接口⏹ 仅对电信号扰码。

光口信号码型是加扰的NRZ 码，采用世界统一的标准扰码。

⏹ 复用方式——同步复用和灵活的映射结构 ⏹低阶S DH→高阶SDH 。

● OAM 功能 用于OAM 的开销多；OAM 功能强——这也是线路编码不用加冗余码的原因 ●兼容性——决定成本☐ 老体制设备是否还可发挥作用 ☐对新体制能否接入4 SDH 不足体现在那些方面？1，SDH 带宽利用率不高 2， SDH 指针容易产生指针抖动 3，软件大量使用，影响网络安全5 中国的SDH 基本复用映射Copyright © 2008 Huawei Technologies Co., Ltd. All rights reserved. Page 19中国的SDH 基本复用映射结构STM-NAUG-1AU-4VC-4TU-3VC-3C-3C-4TUG-2TU-12VC-12C-12TUG-3×N139264kbit/s34268kbit/s44736kbit/s2048kbit/s指针处理映射定位复用AUG-N×1×3×7×3×16 2M 复用步骤？复帧概念Copyright © 2008 Huawei Technologies Co., Ltd. All rights reserved. Page 232M 复用步骤●复帧的概念4个C-12基帧组成一个复帧。

sdh光传输设备1. 简介SDH（Synchronous Digital Hierarchy）光传输设备是一种能够高效地传输数据和语音信号的通信设备。

其基本原理是利用光纤作为传输介质，将数字信号进行分割、调度和复用，实现信号的高速传输。

2. SDH的原理SDH技术通过将传输数据划分为不同的容量单位，采用多层次的调度方法进行传输。

其原理如下：•时钟同步：SDH传输系统需要在发射端和接收端进行时钟同步，以保证数据的同步传输。

SDH设备会通过网络同步协议来实现时钟同步。

•容量划分：SDH通过将传输容量划分为不同层次（STM-1，STM-4，STM-16等），对数据进行分组和复用。

每个层次的容量都是前一个层次的整数倍。

•复用和调度：SDH设备会将不同来源的数据进行复用，并根据传输需求进行调度。

通过交叉连接和通道划分，SDH可以实现多个信号的同时传输。

•容错恢复：SDH设备提供了多种方式的容错恢复机制，包括路径保护、线路保护、设备保护等。

这些机制可以提高系统的可靠性和可用性。

3. SDH的特点SDH作为一种成熟的光传输技术，具有以下特点：•高带宽：SDH能够以光纤传输的方式实现高速数据传输，满足大容量数据和语音传输的需求。

•可靠性：SDH设备采用了多种容错恢复机制，可以在出现故障时对信号进行快速切换，保证用户的通信质量。

•灵活性：SDH系统支持对不同类型的信号进行复用和调度，可以实现灵活的网络配置和管理。

•兼容性：SDH设备与传统的PDH设备相兼容，可以与现有的通信设备无缝衔接，逐步实现网络的升级。

4. 应用领域SDH光传输设备在通信领域具有广泛的应用，包括：•电信运营商：SDH设备是电信运营商建设骨干网的主要设备，用于传输电话、宽带数据和视频等各种业务。

•企业网络：大型企业通常会建设自己的数据中心，利用SDH设备进行数据的长距离传输和跨地域连接。

•军事通信：军队通信系统对通信的可靠性和安全性要求很高，SDH 设备能够满足这些要求，被广泛应用于军事通信中。
