人教版九年级下册数学29.2三视图同步测试一．选择题1．图中的三视图所对应的几何体是（）A． B． C． D．2．下列几何体中，从左面看到的图形是圆的是（）A． B． C． D．3．若一个立体图形从正面看和从左面看都是等腰三角形，从上面看是带有圆心的圆，则这个立体图形是（）A．圆柱B．圆锥C．正三棱柱D．正三棱锥4．如图，是由大小一样的小立方块摆成的立体图形的三视图，则摆成这个立体图形所需的小立方块的个数为（）A．3 B．4 C．5 D．65．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的从三个方向看得图形，下列说法正确的是（）A．从正面看到的图相同B．从三个方向看到的图都不相同C．从上面看到的图相同 D．从左面看到的图相同6．如图，某糕点包装盒的俯视图是正五边形，则正五边形的每一内角的度数为（）A．72°B．108°C．120°D．540°7．如图，将小立方块①从6个大小相同的小立方块所搭的几何体中移走后，所得几何体（）A．俯视图改变，左视图改变B．主视图不变，左视图不变C．主视图改变，左视图改变 D．俯视图不变，左视图改变8．如图2是图1长方体的三视图，若用S表示面积，S主＝a2，S左＝a2+a，则S俯＝（）A．a2+a B．2a2C．a2+2a+1 D．2a2+a9．在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有（）A．4个B．8个C．12个D．17个10．如图是由5个立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．二．填空题11．一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是cm2．12．如图，由5个相同的小正方体组成的立体图形，分别从正面、左面、上面三个不同方向观察这个立体图形，你可以看到哪些平面图形？．13．几个完全相同的小正方体搭成如图的几何体，从上面拿掉一个或者几个小正方体（不能直接拿掉被压在下面的小正方体）而不改变几何体的三视图的方法有种．14．一个立体图形如图，从面看到的形状是，从面看到的形状是，从面看到的形状是．15．用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体最少要个小立方块．三．解答题16．分析图中几何体，请在下面的网格图中画出该几何体分别从正面、左面及上面所看到的形状图．17．如图所示是由几个小立方体所组成的几何体的从上面看的形状图，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的从正面看、从左面看的图形．18．如图，是由10个同样大小的小正方体搭成的物体．（1）请在网格中分别画出从正面、上面观察该几何体得到的平面图形并涂上阴影；（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面和上面观察得到的平面图形不变，你认为最多还可以添加个小正方体．。
29.2三视图同步测试一．选择题1．若一个立体图形从正面看和从左面看都是等腰三角形，从上面看是带有圆心的圆，则这个立体图形是（）A．圆柱B．正三棱柱C．圆锥D．正三棱锥2．图中的三视图所对应的几何体是（）A．B．C．D．3．下列几何体中，从左面看到的图形是圆的是（）A．B．C．D．4．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的从三个方向看得图形，下列说法正确的是（）A．从正面看到的图相同B．从左面看到的图相同C．从上面看到的图相同D．从三个方向看到的图都不相同5．如图，是由大小一样的小立方块摆成的立体图形的三视图，则摆成这个立体图形所需的小立方块的个数为（）A．3B．4C．5D．66．如图，某糕点包装盒的俯视图是正五边形，则正五边形的每一内角的度数为（）A．72°B．108°C．120°D．540°7．如图2是图1长方体的三视图，若用S表示面积，S主＝a2，S左＝a2+a，则S俯＝（）A．a2+a B．2a2C．a2+2a+1D．2a2+a8．如图，将小立方块①从6个大小相同的小立方块所搭的几何体中移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图改变C．俯视图改变，左视图改变D．主视图不变，左视图不变9．如图是由5个立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．10．在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有（）A．4个B．8个C．12个D．17个二．填空题11．一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是cm2．12．如图，由5个相同的小正方体组成的立体图形，分别从正面、左面、上面三个不同方向观察这个立体图形，你可以看到哪些平面图形？．13．一个立体图形如图，从面看到的形状是，从面看到的形状是，从面看到的形状是．14．几个完全相同的小正方体搭成如图的几何体，从上面拿掉一个或者几个小正方体（不能直接拿掉被压在下面的小正方体）而不改变几何体的三视图的方法有种．15．用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体最少要个小立方块．三．解答题16．如图所示是由几个小立方体所组成的几何体的从上面看的形状图，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的从正面看、从左面看的图形．17．分析图中几何体，请在下面的网格图中画出该几何体分别从正面、左面及上面所看到的形状图．18．如图，是由10个同样大小的小正方体搭成的物体．（1）请在网格中分别画出从正面、上面观察该几何体得到的平面图形并涂上阴影；（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面和上面观察得到的平面图形不变，你认为最多还可以添加个小正方体．参考答案一．选择题1．解：∵主视图和左视图都是等腰三角形，∴此几何体为锥体，∵俯视图是一个圆，∴此几何体为圆锥．故选：C．2．解：观察图形可知选项B符合三视图的要求．故选：B．3．解：选项A中的几何体的左视图为三角形，因此不符合题意；选项B中的几何体其左视图为等腰三角形，因此选项B不符合题意；选项C中的几何体的左视图是长方形，因此选项C不符合题意；选项D中的几何体，其左视图为圆，因此选项D符合题意，故选：D．4．解：图①的三视图为：图②的三视图为：故选：C．5．解：由俯视图易得最底层有2个正方体，第二层有1个正方体，那么共有2+1＝3个正方体组成．故选：A．6．解：∵正多边形的内角和公式为：（n﹣2）×180°，∴正五边形的内角和是：（5﹣2）×180°＝540°，则每个内角是：540°÷5＝108°．故选：B．7．解：∵，∴俯视图的长为a+1，宽为a，∴，故选：A．8．解：观察图形可知，将小立方块①从6个大小相同的小立方块所搭的几何体中移走后，所得几何体主视图不变，左视图和俯视图都改变．故选：C．9．解：从正面看去，一共三列，左边有1个小正方形，中间有2个小正方形，右边有1个小正方形，主视图是．故选：A．10．解：易得三摞碟子数从左往右分别为5，4，3，则这个桌子上共有5+4+3＝12个碟子．故选：C．二．填空题11．解：由三视图可得这个零件是圆柱体，表面积是：π×52×2+15×π×10＝200π（cm2），故答案为：200π．12．解：图中的组合体，从正面、左面、上面看到的图形如下：故答案为：A、C、D．13．解：一个立体图形如图，从正面看到的形状是，从上面看到的形状是，从左面看到的形状是．故答案为：正；上；左．14．解：第一种可以把第二层前面这两个的左边这个拿掉，第二种可以把第二层前面这两个的右边这个拿掉，第三种可以把第二层后面这三个的中间这个拿掉，第四种可以把第二层前面这两个的左边这个拿掉和第二层后面这三个的中间这个拿掉．故答案为：4．15．解：观察图象可知：这样的几何体最少需要（2+1+1）+（3+1）+1＝9个小立方块．故答案为：9．三．解答题16．解：由题意可得：．17．解：如图所示：18．解：（1）从正面、上面观察该几何体所得到的图形如图所示：（2）根据主视图和俯视图的关系，可得最多可以添加3个，故答案为：3．。
人教版九下 29.2 三视图一、选择题（共16小题）1. 如图是某几何体的三视图，该几何体是( )A. 正方体B. 圆锥C. 四棱柱D. 圆柱2. 如图所示的几何体，其俯视图是( )A. B.C. D.3. 如图是由4个小正方形体组合成的几何体，该几何体的主视图是( )A. B.C. D.4. 由若干个棱长为1cm的正方体堆积成一个几何体，它的三视图如图所示，则这个几何体的表面积是( )A. 15cm2B. 18cm2C. 21cm2D. 24cm25. 如图，是某几何体的三视图，该几何体是( )A. 圆柱B. 正方体C. 三棱柱D. 长方体6. 如图是由一个圆柱和一个长方体组成的几何体，则该几何体的俯视图是( )A. B.C. D.7. 若一个几何体的主视图、俯视图、左视图都是半径相等的圆，则这个几何体是( )A. 球体B. 圆锥C. 圆柱D. 正方体8. 如图①，长方体的体积为120，图②是图①的三视图，用S表示面积，若S主=24，S 左=20，则S俯=( )A. 26B. 28C. 30D. 329. 下列选项中，如图所示的圆柱的三视图画法正确的是( )A. B.C. D.10. 如图所示，从左面看该几何体，看到的图形是( )A. B.C. D.11. 图②是图①中长方体的三视图，若用S表示面积，S主=a2，S左=a2+a，则S俯=( )A. a2+aB. 2a2C. a2+2a+1D. 2a2+a12. 一个几何体由若干个大小相同的小正方体组成，从上面看和从左面看得到的平面图形如图，那么组成该几何体所需小正方体的个数最少为( )A. 4B. 5C. 6D. 713. 如图所示的六角螺母，从上面看，得到的图形是( )A. B.C. D.14. 一个圆柱的三视图如图所示，则这个圆柱的体积为( )A. 24B. 24πC. 96D. 96π15. 如图，是一个几何体从正面、左面、上面看得到的图形，则这个几何体是( )A. B.C. D.16. 如图，下列关于物体的主视图画法正确的是( )A. B.C. D.二、填空题（共10小题）17. 如图图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为．18. 下图是由一些相同长方体的积木块拾成的几何体的三视图，则此几何体共由块长方体的积木搭成．19. 在①长方体，②球，③圆锥，④圆柱，⑤三棱柱这五种几何体中，其主视图、左视图、俯视图都完全相同的是．（填上序号即可）20. 长方体的主视图、俯视图如图所示，则这个长方体的体积为；21. 一个几何体的三视图如下图所示，这个几何体是（填名称）．22. 有四块如图（1）这样的小正方体摆在一起（各部分之间必须相连），其主视图如图（2），则左视图有种画法．23. 长方体直观图有多种画法，通常我们采用画法．24. 下图是由十个小正方体组成的几何体，若每个小正方体的棱长都是2，则该几何体的主视图和左视图的面积之和是．25. 图是某几何体的三视图及相关数据，则该几何体的侧面积是26. 图是由小正方体组合而成的几何体的主视图、左视图和俯视图，则至少再加个小正方体后，该几何体可成为一个正方体．三、解答题（共7小题）27. 如图是一个几何体的三视图，根据图示的数据计算出该几何体的表面积．28. 画出下列组合体的三视图．29. 学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数1234⋯碟子的高度(单位:cm)22+1.52+32+4.5⋯（1）当桌子上放有x（个）碟子时，请写出此时碟子的高度（用含x的式子表示）；（2）分别从正面、左面、上面三个方向看这些碟子，看到的形状图如图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．30. 一个等腰Rt△ABC如图所示，将它绕直线AC旋转一周，形成一个几何体．（1）写出这个几何体的名称，并画出这个几何体的三视图；（2）依据图中的数据，计算这个几何体的表面积．（结果保留π）31. 如图是由一些大小相同的小立方块搭成的几何体．（1）图中有块小立方块；（2）请分别画出它的主视图，左视图和俯视图．32. 由一些大小相同，棱长为1的小正方体搭成的几何体的俯视图如下图所示，数字表示该位置上的小正方体个数．（1）请在下图中画出它的主视图和左视图；（2）给这个几何体喷上颜色（底面不喷色），需要喷色的面积为．（3）在不改变主视图和俯视图的情况下，最多可添加个小正方体．33. 一个零件是由长为34mm、高和宽都为17mm的长方体与直径为34mm、高度为17mm的半圆柱组成几何体后，又切去直径为17mm的圆柱后剩下的几何体，其实物直观图如图所示，请画出这个零件的三视图．答案1. D【解析】该几何体的视图为一个圆形和两个矩形．则该几何体可能为圆柱．2. D【解析】从上面看，是一个带圆心的圆．3. A【解析】该组合体的主视图如下：4. B【解析】由三视图可知该几何体的直观图如图所示．∵各个小正方体的棱长为1cm，∴这个几何体的表面积是3×6×1×1=18(cm2)．5. D6. A【解析】从上边看，是一个矩形，矩形的内部有一个与矩形两边相切的圆．7. A【解析】解答这种类型的题目时，可以像画图题一样，面出每个选项中的几何体的三视图，然后和已知三视图比较得出答案；也可以通过已知的三个视图想象出几何体，从选项中寻找和它一致的几何体，进而得出答案．8. C【解析】由题意，长方体的宽为120÷24=5，长为120÷20=6，∴俯视图的面积为6×5=30．9. A【解析】放置的圆柱的主视图是长方形，左视图是圆，俯视图是长方形．10. B【解析】从左面看是一个长方形，中间有两条水平的虚线，故选B．11. A【解析】∵S主=a2=a⋅a，S左=a2+a=a(a+1)，∴俯视图的长为a+1，宽为a，=a⋅(a+1)=a2+a．∴S俯12. B【解析】由从上面看与从左面看得到的平面图形知，组成该几何体所需小正方体个数最少的分布情况如图所示（不唯一）；所以组成该几何体所需小正方体的个数最少为5，故选B．13. B【解析】从上面看，是一个正六边形，六边形的中间是一个圆．14. B【解析】由三视图可知圆柱的底面直径为4，高为6，∴底面半径为2，=πr2ℎ=π⋅22×6=24π，∴V圆柱故选B．15. B【解析】观察从正面、左面、上面看得到的图形发现，这个几何体是长方体和圆锥的组合图形．故选B．16. C【解析】主视图是从正面看几何体得到的图形，在画图时规定：看得见的轮廓线画成实线，看不见的轮廓线画成虚线，显然空心圆柱的主视图画法正确的是C，故选C．17. 3π【解析】由三视图知几何体为圆柱，且底面圆的半径是1，高是3，∴这个几何体的体积为：π×12×3=3π．18. 419. ②20. 1221. 四棱锥22. 4【解析】左视图可能为以下4种．23. 斜二侧24. 48【解析】该几何体的主视图和左视图如下，∴面积之和为2×2×(6+6)=48．25. 16√7π【解析】根据三视图可知该几何体为圆锥，高为6，母线长为8，则底面半径为√82−62=2√7，所以S=π×2√7×8=16√7π．圆锥侧26. 22【解析】观察三视图，可知这个几何体各个位置上的小正方体的个数，在俯视图上标出如图所示，则由题意可知最小可以组成3×3×3的正方体，即组成的正方体共有27个小正方体，27−2−1−1−1=22，所以至少再加22个小正方体后，才能组成一个正方体．27. 由三视图可知该几何体是圆锥，圆锥的高为12，圆锥的底面圆的半径为5，所以圆锥的母线长=√52+122=13，⋅2π⋅5⋅13=90π．所以圆锥的表面积=π⋅52+1228. 如图所示．29. （1）由图可知，每增加一个碟子高度增加1.5cm，桌子上放有x个碟子时，高度为2+1.5(x−1)=1.5x+0.5．（2）由图可知，共有3摞，左前一摞有5个，左后一摞有4个，右边一摞有3个，共有3+4+5=12（个），叠成一摞后的高度=2+1.5×11=18.5(cm)．30. （1）这个几何体是圆锥，这个几何体的三视图如图所示．×2π×2×√22+22+π×22=(4√2+4)π．（2）这个几何体的表面积为1231. （1）6（2）如图所示．32. （1）该几何体的主视图和左视图如图所示．（2）32【解析】给这个几何体喷上颜色（底面不喷色），需要喷色的面有32个，所以喷色的面积为32．（3）1【解析】在俯视图中标数字“2”的正方形的位置上再添加1个小正方体，不会改变主视图和俯视图．33. 三视图如图所示：。

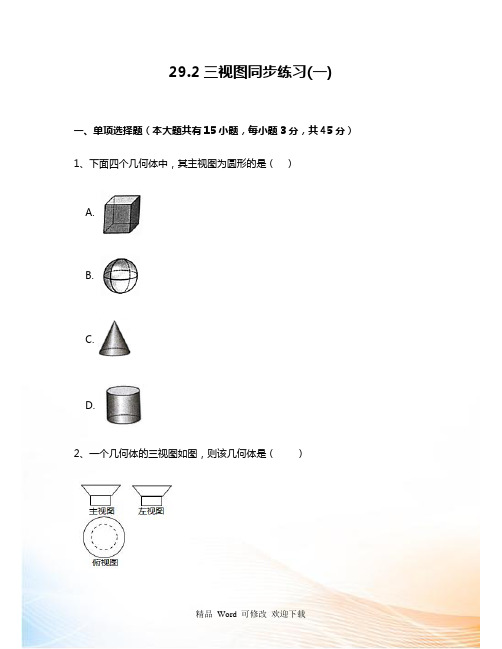

29.2三视图同步练习(一)一、单项选择题（本大题共有15小题，每小题3分，共45分）1、下面四个几何体中，其主视图为圆形的是（）A.B.C.D.2、一个几何体的三视图如图，则该几何体是（）A.B.C.D.3、如图所示的机器零件的左视图是（）.A.B.C.D.4、某几何体，从三个方向看到物体的形状，如图所示，这个几何体是（）A. 圆柱B. 三棱柱C. 长方体D. 圆锥5、如图是一种常用的圆顶螺杆，它的俯视图是（）.A.B.C.D.6、把一个正五棱柱如图摆放，当投射线由正前方射到后方时，则它的正投影是（）.A.B.C.D.7、如图，是由个棱长为个单位的正方体摆放而成的，将正方体向右平移个单位，向后平移个单位后，所得几何体的________视图不变，_____视图改变.A.主视图不变，左视图和俯视图改变B. 主视图和左视图不变，俯视图改变C. 左视图不变，主视图和俯视图改变D. 俯视图和左视图不变，主视图改变8、下图的几何体中，主视图和左视图相同的几何体有__________.A. 个B. 个C. 个D. 个9、如图是一天中四个不同时刻两个建筑物的影子：将它们按时间先后顺序进行排列，正确的是（）A. ③④②①B. ②④③①C. ③④①②D. ③①②④10、如图是几何体的俯视图，所表示数字为该位置小正方体的个数，则该几何体的正视图是（）A.B.C.D.11、如图所示的几何体是由个大小相同的小立方块搭成，它的俯视图是（）A.B.C.D.12、如图是某几何体的三视图及相关数据，则该几何体的侧面积是（）A.B.C.D.13、如图所示的几何体的左视图是（）A.B.C.D.14、若某几何体的三视图如图，则这个几何体是（）A.B.C.D.15、如图，将Rt△ABC绕直角边AB旋转一周，所得的几何体的主视图是（）A.B.C.D.二、填空题（本大题共有5小题，每小题5分，共25分）16、如图是某几何体的三视图，则该几何体的体积是_______.17、如图是由一些相同的长方体积木块搭成的几何体从正、左、上面三种不同的角度看到的平面图形，则此几何体共由块长方体积木块搭成．18、已知一个几何体是由几个大小相同的小立方块搭成，如图是分别从正面、左面、上面看到的该几何体的形状图，则搭成这个几何体的小立方体的个数为（）19、一个工件，外部是圆柱体，内部凹槽是正方体，如图所示，其中，正方体一个面的四个顶点都在圆柱底面的圆周上，若圆柱底面周长为，则正方体的体积为______．20、如图，正方形边长为，以直线为轴，将正方形旋转一周，所得圆柱的主视图（正视图）的周长是．三、解答题（本大题共有3小题，每小题10分，共30分）21、某个几何体的三视图如图所示，根据图中有关数据，求这个几何体的各个侧面积之和.22、画出几何体的俯视图、左视图．23、用数学的眼光去观察问题，你会发现很多图形都能看成是动静结合，舒展自如的．下面所给的三排图形都存在着某种联系，用线将它们连起来．29.2三视图同步练习(一) 答案部分一、单项选择题（本大题共有15小题，每小题3分，共45分）1、下面四个几何体中，其主视图为圆形的是（）A.B.C.D.【答案】B【解析】解：根据从正面看到的是主视图可知正方体的主视图是正方形，不符合题意．球的主视图是圆形，符合题意．圆锥的主视图是三角形，不符合题意．圆柱的主视图是矩形，不符合题意．故正确答案为：．2、一个几何体的三视图如图，则该几何体是（）A.B.C.D.【答案】D【解析】解：由三视图可知，该组合体的上部分为圆台，下部分为圆柱，故答案为：3、如图所示的机器零件的左视图是（）.A.B.C.D.【答案】D【解析】解：机器零件的左视图是一个矩形.中间有条横着的虚线. 故正确答案是4、某几何体，从三个方向看到物体的形状，如图所示，这个几何体是（）A. 圆柱B. 三棱柱C. 长方体D. 圆锥【答案】C【解析】解：几何体的三视图都是长方形，这个几何体是长方体．5、如图是一种常用的圆顶螺杆，它的俯视图是（）.A.B.C.D.【答案】B【解析】解：俯视图是由上方看到的图形，看到的是两个圆组成的圆环. 故正确答案是6、把一个正五棱柱如图摆放，当投射线由正前方射到后方时，则它的正投影是（）.A.B.C.D.【答案】B【解析】解：当投射线由正前方射到后方时，不是正投影，此选项错误.当投射线由正前方射到后方时，这是正投影，此选项正确.当投射线由正前方射到后方时，不是正投影，此选项错误.当投射线由正前方射到后方时，不是正投影，此选项错误.7、如图，是由个棱长为个单位的正方体摆放而成的，将正方体向右平移个单位，向后平移个单位后，所得几何体的________视图不变，_____视图改变.A.主视图不变，左视图和俯视图改变B. 主视图和左视图不变，俯视图改变C. 左视图不变，主视图和俯视图改变D. 俯视图和左视图不变，主视图改变【答案】A【解析】解：因为平移前后左视图和俯视图改变了，而主视图没有改变，因此应该是主视图不变，俯视图和左视图改变.故正确答案为主视图不变，俯视图和左视图变了.8、下图的几何体中，主视图和左视图相同的几何体有__________.A. 个B. 个C. 个D. 个【答案】D【解析】解：①正方体主视图和左视图是相同的正方形，②圆柱的主视图和左视图是相同的矩形，③圆锥的主视图和左视图是相同的三角形，④球的主视图和左视图是相同的圆，因此四个几何体主视图与左视图都相同.故答案为个.9、如图是一天中四个不同时刻两个建筑物的影子：将它们按时间先后顺序进行排列，正确的是（）A. ③④②①B. ②④③①C. ③④①②D. ③①②④【答案】C【解析】解：从早晨到傍晚物体的指向是：西—西北—北—东北—东，影长由长变短，再变长．故正确的答案是③④①②．10、如图是几何体的俯视图，所表示数字为该位置小正方体的个数，则该几何体的正视图是（）A.B.C.D.【答案】B【解析】解：主视图，如图所示11、如图所示的几何体是由个大小相同的小立方块搭成，它的俯视图是（）A.B.C.D.【答案】B【解析】解：俯视图是物体向下正投影得到的视图，上面往下看，能看到四个小正方形．12、如图是某几何体的三视图及相关数据，则该几何体的侧面积是（）A.B.C.D.【答案】D【解析】解：由题意得底面直径为，母线长为，几何体的侧面积为．13、如图所示的几何体的左视图是（）A.B.C.D.【答案】D【解析】解：从左向右看，得到的几何体的左视图是中间无线条的矩形．14、若某几何体的三视图如图，则这个几何体是（）A.B.C.D.【答案】C【解析】解：该几何体的正视图为矩形，俯视图亦为矩形，侧视图是一个三角形和一个矩形．故正确的图形为15、如图，将Rt△ABC绕直角边AB旋转一周，所得的几何体的主视图是（）A.B.C.D.【答案】D【解析】解：将绕直角边AB旋转一周可得圆锥，圆锥的主视图是等腰三角形．二、填空题（本大题共有5小题，每小题5分，共25分）16、如图是某几何体的三视图，则该几何体的体积是_______.【答案】【解析】解：由三视图知，这个几何体是圆锥.体积是：. 故正确答案是.17、如图是由一些相同的长方体积木块搭成的几何体从正、左、上面三种不同的角度看到的平面图形，则此几何体共由块长方体积木块搭成．【答案】4【解析】解：由从上面看的平面图可知最底层有块长方体，由从左面和从上面看的平面图可知，该几何体由两层，最上一层有块长方体，因此该几何体共由块长方体的积木块搭成．18、已知一个几何体是由几个大小相同的小立方块搭成，如图是分别从正面、左面、上面看到的该几何体的形状图，则搭成这个几何体的小立方体的个数为（）【答案】【解析】解：从正面看，第一个正视图最底层含有个立方块。
29.2 三视图基础闯关全练1．如图29-2-1所示的几何体的主视图是( )A ．B ．C ．D ．2．下列几何体中，俯视图为三角形的是 ( )A ．B ． C． D ．3．图29-2-2是由5个大小相同的小正方体摆成的立体图形，它的主视图是( )A ．B ．C ．D ．4．图29-2-3是由长方体和圆柱组成的几何体．它的俯视图是( )A ．B ．C ．D ．5．三本相同的书叠成如图29-2-4所示的几何体，它的主视图是( )A ．B ．C ．D ．6．如图29-2-5，画出此立体图形的三视图．7．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图29-2-6所示，方格中的数字表示该位置上的小立方块的个数．(1)请在如图29-2-7所示的方格纸中分别画出这个几何体的主视图和左视图： (2)根据三视图，请求出这个几何体的表面积（包括底面积）．8．图29-2-8是某几何体的三视图，则这个几何体是( )A ．棱柱B ．圆柱C ．棱锥D ．圆锥9．图29-2-9是几个一样的小正方体摆出的立体图形的三视图，由三视图可知小正方体的个数为( )A.6B.5C.4D.310.图29-2-10是一个几何体的三视图（图中尺寸单位：cm ），根据图中数据计算，这个几何体的表面积为_______ c m²．能力提升全练1．如图29-2-11所示的几何体的主视图正确的是( )A.B.C.D.2．从一个棱长为3 cm 的大立方体中挖去一个棱长为1cm 的小立方体，得到的几何体如图29-2-12所示，则该几何体的左视图正确的是( )A.B.C.D.3．圆锥的主视图与左视图都是边长为4的等边三角形，则圆锥的侧面展开图中扇形的圆心角是 ( )A.90ºB.120ºC.150ºD.180º4．用四个相同的小立方体组成几何体，要求每个几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合要求的是 ( )A.B.C.D.5．由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图29-2-13所示，则小正方体的个数不可能是( )A ．5B ．6C ．7D ．86．已知某几何体的三视图如图29-2-14所示，其中俯视图为正六边形，则该几何体的表面积为_________.三年模拟全练1．下列水平放置的几何体中，俯视图是矩形的是 ( )A.B.C.D.2．由五个相同的立方体搭成的几何体如图29-2-15所示，则它的左视图是( )A. B. C. D.3．图29-2-16是一几何体的三视图，则这个几何体可能是( )A ．三棱柱B ．三棱锥C ．圆柱D ．圆锥4．如图29-2-17，该几何体的左视图是( )A.B. C. D.5．一个几何体的三视图如图29-2-18所示，则该几何体的侧面展开图的面积为__________．五年中考全练1．下列几何体中，主视图与俯视图不相同的是 ( )A.B. C. D.2．如图29-2-19所示几何体的左视图是( )A.B.C.D.3．已知某物体的三视图如图29-2-20所示，那么与它对应的物体是( )A.B.C.D.4．图29-2-21是某圆锥的主视图和左视图，该圆锥的侧面积是( )A. 25π B ．24π C ．20π D.15π5．一个几何体的主视图和俯视图如图29-2-22所示，若这个几何体最多由a 个小正方体组成，最少由b 个小正方体组成，则a+b 等于( )A.10B.llC.12D.136．三棱柱(如图29-2-23①)的三视图如图29-2-23②所示，已知△EFG 中，EF=8 cm ，EG=12 cm ，∠E FG =45º，则AB 的长为_________cm.核心素养全练1．将如图29-2-24所示的直角三角形ABC 绕直角边AB 所在的直线旋转一周得到一个几何体，从正面看这个几何体，得到的平面图形应为 ( )A.B.C.D.2．在仓库里堆放着若干个相同的正方体货箱，这堆货箱的三视图如图29-2-25所示，若每个箱子里都装有10个篮球，则这堆正方体货箱中所装的篮球总数为_________.29.2三视图1.C 圆锥体的主视图是等腰三角形，故选C．2.C A项，圆锥的俯视图是圆且中心有一个点，故A不符合题意；B项，长方体的俯视图是矩形，故B不符合题意；C项，三棱柱的俯视图是三角形，故C符合题意；D 项，四棱锥的俯视图是由几个三角形拼成的四边形，故D不符合题意，故选C．3.A从正面看易得第一层有3个正方形，第二层有1个正方形，且位于中间的位置，故选A．4.A该组合体上方的圆柱的俯视图为圆，下方的长方体的俯视图为正方形，且圆的直径小于正方形的边长，故选A．5.B主视图是从正面看到的图形，故选B．6．解析该几何体的三视图如图所示．7．解析(1)如图所示．(2)该几何体的表面积为5+2+5+4+4+3+5=28.8.D 由题图可知主视图和左视图都是等腰三角形，∴该几何体为锥体，而俯视图是有圆心的圆，∴该几何体是圆锥，故选D．9.C由主视图得该几何体由两层小正方体构成，由俯视图得第一层有3个小正方体，再结合主视图和左视图可知第二层有1个小正方体，把小正方体的个数在俯视图上标出来（如图），所以共有4个小正方体，故选C．10.答案16π解析由三视图可知该几何体为圆锥，根据三视图知该圆锥的母线长为 6 cm ，底面圆的半径为2 cm ，故表面积为π×2×6+π×2²=16π(cm ²). 1.D 由主视图的定义知选D ．2．C 从左侧观察此正方体，看到的是一个正方形，但在右上角有一个用虚线表示的小正方形，排除A 、B ，但D 选项用虚线表示的小正方形的边长过大，所以错误，故选C ．3.D 由题意知圆锥的母线长为4，底面圆的直径为4，设圆锥的侧面展开图中扇形的圆心角是n º，根据题意，得ππ41804=⋅⋅n ，解得n=180，则所求圆心角是180º，故选D ．4.C 选项A ，几何体的主视图、左视图是相同的；选项B ，几何体的主视图、俯视图是相同的；选项C ，几何体的主视图、左视图、俯视图都不相同；选项D ，几何体的主视图、左视图是相同的．故选C ．5.A 由左视图可得，几何体第2层上至少有1个小正方体，由俯视图可知，几何体第1层上一共有5个小正方体，故小正方体的个数最少为6，故小正方体的个数不可能是5．故选A ． 6．答案48+123解析由几何体的三视图判断这个几何体为正六棱柱，由主视图的数据可知，此正六棱柱的高为4，正六边形ABCDEF 外接圆的直径AD=4，则半径为2．故该几何体的表面积=S 侧面+2S 正六边形=2×6×4+2×6×21×2×3=48+123.一、选择题1.B 圆柱的俯视图是圆，故A 错误；长方体的俯视图是矩形，故B 正确；三棱柱的俯视图是三角形，故C 错误；圆锥的俯视图是有圆心的圆，故D 错误．故选B 2．D 左视图中第一层有三个小正方形，第二层的左边有一个小正方形．故选D ． 3.A 根据主视图和左视图为矩形判断该几何体是柱体，根据俯视图是三角形可判断这个几何体是三棱柱．故选A ．4.C 从左边看是一个正方形被水平地分成3部分，中间的两条线是虚线，故C 正确，故选C ． 二、填空题 5．答案 6π cm ²解析由主视图和左视图为长方形可得该几何体为柱体，由俯视图为圆可得该几何体为圆柱，圆柱的侧面展开图为矩形，两边长分别为2π cm 和3 cm ，则侧面展开图的面积为2π×3=6π cm ². 一、选择题1.B 正方体的主视图和俯视图都是正方形：四棱锥的主视图是三角形，俯视图是矩形（包含对角线和交点）；圆柱的主视图和俯视图都是矩形；球的主视图和俯视图都是圆，故选B ．2.D 从左边看到的图形为矩形，要注意看不见的线用虚线画出，故选D ．3.B 由主视图和左视图可得此几何体为柱体和柱体的组合体，根据俯视图可判断出此几何体上方部分为圆柱，下方部分为长方体，且长方体的宽与圆柱的直径相等，故选B ．4.C根据圆锥的主视图、左视图知，该圆锥的轴截面是一个底边长为8，高为3的等腰三角形（如图），AB=2243 =5．底面半径为4，故侧面积为π×4×5=20π，故选C．5.C在俯视图中标出对应位置上的小正方体数，所有情况如图所示．由图可知，a=7，b=5，则a+b=12.二、填空题6．答案42解析由三视图的性质可知，△EFG中，边FG上的高长等于AB的长，∵EF=8 cm,∠E F G=45º，∴AB=8×sin 45º=42cm．1.C直角三角形ABC绕直角边AB所在直线旋转一周得到的几何体是圆锥，从正面看这个几何体，得到的平面图形是等腰三角形，故选C．2．答案90解析由俯视图知该几何体有2行3列，结合主视图和左视图知正方体货箱的分布情况如下：∴这堆正方体货箱中所装的篮球总数为10×(1+3+3+1+1)=90．。
第二十九章投影与视图29．2 三视图一、课前小测：1、身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子（填“长”或“短”）2、小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为 2.0m，小刚比小明矮5cm，此刻小明的影长是________m.3、墙壁Ｄ处有一盏灯（如图），小明站在Ａ处测得他的影长与身长相等都为1.6m，小明向墙壁走1m到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离CD＝_______.4、圆柱的左视图是，俯视图是；5、如图，一几何体的三视图如右：那么这个几何体是；主视图左视图俯视图二、基础训练：1、填空题（1）俯视图为圆的几何体是， .（2）画视图时，看得见的轮廓线通常画成 ，看不见的部分通常画成 . （3）举两个左视图是三角形的物体例子： ， .（4）如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称 .（5）请将六棱柱的三视图名称填在相应的横线上.（6）一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有 （ ）个碟子.俯视图 主视图左视图主视图2、有一实物如图，那么它的主视图（）A B C D3、下图中几何体的主视图是（）.(A) (B) (C) (D)4、若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（）（A）5桶（B） 6桶（C）9桶（D）12桶5、水平放置的正方体的六面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后面是 ( ) A．O B． 6 C．快 D．乐俯视图主（正）视图左视图三、综合训练：1．小明从正面观察下图所示的两个物体，看到的是（ ）2、右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（ ）A 5个B 6个C 7个D 8个B ACD 正面3、如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是（）A B C D4、下面是空心圆柱在指定方向上的视图，正确的是…（）(A) (B) (C) (D)5、画出下面实物的三视图：第二十九章 投影与视图29．2 三视图 参考答案： 课前小测：1、短2、35723、1564 4、矩形，圆 5、空心圆柱 二、基础训练：1、(1)球，圆柱体；（2）实线，虚线；（3）圆锥，正四棱锥，倒放的正三棱柱等；（4）圆锥；（5）俯视图，正视图，左视图；（6）12.2、A；3、C4、B5、B三、综合训练：1、C2、D3、B；4、A；5、题图：主视图左视图俯视图先制定阶段性目标—找到明确的努力方向每个人的一生,多半都是有目标的,大的目标应该是一个十年、二十年甚至几十年为之奋斗的结果,应该定得比较远大些,这样有利于发挥自己的潜能。
三视图真题专项训练（一）1.（2018 福建中考）某几何体的三视图如图所示，则该几何体是（）A．圆柱B．三棱柱C．长方体D．四棱锥【解答】解：A、圆柱的主视图和左视图是矩形，但俯视图是圆，不符合题意；B、三棱柱的主视图和左视图是矩形，但俯视图是三角形，不符合题意；C、长方体的主视图、左视图及俯视图都是矩形，符合题意；D、四棱锥的主视图、左视图都是三角形，而俯视图是四边形，不符合题意；[来源:学,科,网]故选：C．2.（2018 柳州中考）如图，这是一个机械模具，则它的主视图是（）A．B．B．C．D．【解答】解：主视图是从几何体正边看得到的图形，题中的几何体从正边看，得到的图形是并列的三个正方形和一个圆，其中圆在左边正方形的上面，故选：C．3.（2018 十堰市中考）今年“父亲节”佳佳给父亲送了一个礼盒，该礼盒的主视图是（）A．B．C．D．【解答】解：由图可得，该礼盒的主视图是左边一个矩形，右面一个小正方形，故选：C．4.（2018 四川乐山）如图是由长方体和圆柱组成的几何体，它的俯视图是（）A．B．C．D．【解答】从上边看外面是正方形，里面是没有圆心的圆．故选A．5.（2018 湖南益阳）下图是某几何体的三视图，则这个几何体是（）A．棱柱B．圆柱C．棱锥D．圆锥【解答】解：由俯视图易得几何体的底面为圆，还有表示锥顶的圆心，符合题意的只有圆锥．故选：D．6.（2018 辽宁葫芦岛）下列几何体中，俯视图为矩形的是（）A．B．C．D．【解答】解：A．圆锥的俯视图是圆，故A不符合题意；B．圆柱的俯视图是圆，故B错误；C．长方体的主视图是矩形，故C符合题意；D．三棱柱的俯视图是三角形，故D不符合题意；故选C．7.（2018 四川）如图，5个完全相同的小正方体组成了一个几何体，则这个几何体的主视图是（）【解答】解：从正面看第一层是三个小正方形，第二层中间一个小正方形，．故选：D．8.（2018 新疆中考）如图是某个几何体的三视图，该几何体是（）A．长方体B．正方体C．三棱柱D．圆柱【解答】解：A、长方体的三视图均为矩形，不符合题意；B、正方体的三视图均为正方形，不符合题意；C、三棱柱的主视图和左视图均为矩形，俯视图为三角形，符合题意；D、圆柱的主视图和左视图均为矩形，俯视图为圆，不符合题意；故选：C．9.（2018 吉林长春）下列立体图形中，主视图是圆的是（）A．B．C．D．【解答】解：A、圆锥的主视图是三角形，故A不符合题意；B、圆柱的柱视图是矩形，故B错误；C、圆台的主视图是梯形，故C错误；D、球的主视图是圆，故D正确；故选：D．10.（2018 黑龙江龙江地区模拟）如图是由若干个相同的小正方体搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数不可能是（）A．3 B．4 C．5 D．6【解答】解：左视图与主视图相同，可判断出底面最少有2个，最多有4个小正方体．而第二层则只有1个小正方体．则这个几何体的小立方块可能有3或4或5个．故选：D．11.（2018 山东莱芜）已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2 C．120πcm2D．130πcm2【解答】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，所以圆锥的母线长==13，所以这个圆锥的侧面积=•2π•5•13=65π（cm2）．故选：B．12.（2018 眉山市）下列立体图形中，主视图是三角形的是（）.A. B.C. D.【解析】分析：根据从正面看得到的图形是主视图，可得图形的主视图．详解：A、C、D主视图是矩形，故A、C、D不符合题意；B、主视图是三角形，故B正确；故选：B．13.如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积是．【解答】解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为cm，底面半径为1cm，故表面积=πrl+πr2=π×1×3+π×12=4πcm2，故答案为：4πcm2，【小试牛刀】1.（2018 北京顺义模拟）如图是某个几何体的展开图，该几何体是（）A．三棱柱B．三棱锥C．圆柱D．圆锥【解答】解：观察图形可知，这个几何体是三棱柱．故选：A．2.（2018 山东临沂模拟）如图所示的几何体的俯视图是（）A．B．C．D．【解答】解：从上往下看，该几何体的俯视图与选项D所示视图一致．故选：D．3.图中三视图对应的正三棱柱是（）A.B.C.D.【解答】解：由俯视图得到正三棱柱两个底面在竖直方向，由主视图得到有一条侧棱在正前方，于是可判定A选项正确．故选：A．4.（2018 江苏省盐城一模）如图是由五个相同的小立方块搭成的几何体，则它的俯视图是（）A．B．B．C．D．【解答】解：从上面看易得上面一层有3个正方形，下面中间有一个正方形．故选：A．5.（2018 海南琼海模拟）如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【解答】解：从左边看竖直叠放2个正方形．故选：C．6.（2018 山东青岛模拟）如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【解答】解：从左边看竖直叠放2个正方形．故选：C．。
人教新版九年级下学期《29.2 三视图》同步练习卷一．选择题（共7小题）1．下面的几何体从左面看到的图形是（）A．B．C．D．2．下列四个立体图形中，左视图为长方形的（）A．①③B．①④C．②③D．③④3．如图所示的几何体的俯视图是（）A．B．C．D．4．如图所示的某零件左视图是（）A．B．C．D．5．如图是由几个相同小正方体组成的立休图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是（）A．B．C．D．6．如图，是一个几何体的三视图（单位：cm），则图中几何体的体积是（）A．30 πcm3B．24 πcm3C．15 πcm3D．12 πcm3 7．某几何体由若干个大小相同的小正方体组成，其主视图与左视图如图所示，则组成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个二．填空题（共1小题）8．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是．三．解答题（共2小题）9．如图几何体是由棱长为m的正方体摆放成如图的形状．（1）请在3×3网格中画出这个几何体从正面、左面、上面看到的几何体的形状图？并用阴影表示．（2）求这个几何体的表面积？10．观察下面由8个小立方块组成的图形，请在指定的位置画出从正面、左面、上面看到的这个几何体的形状图．人教新版九年级下学期《29.2 三视图》同步练习卷参考答案与试题解析一．选择题（共7小题）1．下面的几何体从左面看到的图形是（）A．B．C．D．【分析】从左边看得到的图形是左视图，圆锥的左视图是三角形．【解答】解：从左面看到的图形是三角形，故选：A．【点评】本题考查了简单几何体的三视图，从左边看得到的图形是左视图．2．下列四个立体图形中，左视图为长方形的（）A．①③B．①④C．②③D．③④【分析】左视图是从几何体的左边看所得到的视图．【解答】解：正方体左视图为正方形，也属于长方形，球左视图为圆；圆锥左视图是等腰三角形；圆柱左视图是长方形，故选：B．【点评】此题主要考查了简单几何体的三视图，关键是掌握所有的看到的棱都应表现在三视图中．3．如图所示的几何体的俯视图是（）A．B．C．D．【分析】根据直观图，由几何体的俯视图的定义进而得出答案．【解答】解：由题意可得：该几何体是长方体和圆柱的组合图形，则其俯视图为长方形中间为圆形，故选项B正确．故选：B．【点评】此题主要考查了由几何体判断三视图，正确得出几何体的组成是解题关键．4．如图所示的某零件左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是一个矩形，其中间含一个圆，如图所示：故选：B．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．5．如图是由几个相同小正方体组成的立休图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：根据该几何体中小正方体的分布知，其左视图共2列，第1列有1个正方形，第2列有3个正方形，故选：B．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．6．如图，是一个几何体的三视图（单位：cm），则图中几何体的体积是（）A．30 πcm3B．24 πcm3C．15 πcm3D．12 πcm3【分析】根据三视图得出几何体为圆锥，再利用圆锥的体积公式解答即可．【解答】解：由三视图可得：几何体为圆锥，所以圆锥的体积=cm3，故选：D．【点评】此题考查三视图判定几何体，关键是根据三视图得出几何体为圆锥．7．某几何体由若干个大小相同的小正方体组成，其主视图与左视图如图所示，则组成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【解答】解：由主视图和左视图可确定所需正方体个数最少时俯视图为：，则组成这个几何体的小正方体最少有5个．故选：B．【点评】此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．二．填空题（共1小题）8．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是6cm2．【分析】先根据从左面、从正面看到的形状图的相关数据可得，从上面看到的形状图是长为3宽为2的长方形，再根据长方形的面积公式计算即可．【解答】解：根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为3宽为2的长方形，则从上面看到的形状图的面积是2×3=6cm2；故答案为：6cm2．【点评】此题考查了由三视图判断几何体，关键是根据从左面、从正面看到的形状图的相关数据得出从上面看到的形状图是长为3宽为2的长方形．三．解答题（共2小题）9．如图几何体是由棱长为m的正方体摆放成如图的形状．（1）请在3×3网格中画出这个几何体从正面、左面、上面看到的几何体的形状图？并用阴影表示．（2）求这个几何体的表面积？【分析】（1）根据三视图的定义，画出图形即可；（2）根据三视图确定表面有多少个正方形即可解决问题；【解答】解：（1）三视图如图所示：（2）这个几何体的表面一共有2（5+3+4）=24个正方形，∴这个几何体的表面积=24m2．【点评】本题考查作图﹣三视图，解题的关键是理解题意，正确作出三视图，属于中考常考题型．10．观察下面由8个小立方块组成的图形，请在指定的位置画出从正面、左面、上面看到的这个几何体的形状图．【分析】根据三视图的定义画出图形即可；【解答】解：【点评】本题考查三视图的定义，解题的关键是学会观察和想象，再画它的三视图．。
29．2 三视图一、课前小测：1、身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子 （填“长”或“短”）2、小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2.0m ，小刚比小明矮5cm ，此刻小明的影长是_______m.3、墙壁Ｄ处有一盏灯（如图），小明站在Ａ处测得他的影长与身长相等都为 1.6m ，小明向墙壁走1m 到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离CD ＝_____. 4、圆柱的左视图是 ，俯视图是 ；5、如图，一几何体的三视图如右：那么这个几何体是 ；主视图 左视图 俯视图二、基础训练：1、填空题（1）俯视图为圆的几何体是 ， . （2）画视图时，看得见的轮廓线通常画成 ，看不见的部分通常画成 .（3）举两个左视图是三角形的物体例子： ， . （4）如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称 . （5）请将六棱柱的三视图名称填在相应的横线上.（6）一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有 （ ）个碟子.2、有一实物如图，那么它的主视图 （ ）A B C D3、下图中几何体的主视图是（ ）.俯视图 主视图 左视图主视图俯视图主（正）视图左视图 (A) (B) (C ) (D) 4、若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（ ）（A ）5桶 （B ） 6桶（C ）9桶 （D ）12桶5、水平放置的正方体的六面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后面是 ( )A ．OB ． 6C ．快D ．乐三、综合训练：1．小明从正面观察下图所示的两个物体，看到的是（ ）2、右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（ ）A 5个B 6个C 7个D 8个3、如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是 （ ）4、下面是空心圆柱在指定方向上的视图，正确的是…（ ）B AC D正面 A B C D (A) (B) (C) (D)5、画出下面实物的三视图：第二十九章 投影与视图29．2 三视图 参考〖答 案〗一、 课前小测：1、短2、35723、1564 4、矩形，圆 5、空心圆柱 二、基础训练：1、(1)球，圆柱体；（2）实线，虚线；（3）圆锥，正四棱锥，倒放的正三棱柱等；（4）圆锥；（5）俯视图，正视图，左视图；（6）12.2、A ；3、C4、B5、B三、综合训练：1、C2、D3、B ；4、A ；5、题图：主视图左视图俯视图。
29.2 三视图一、选择题1.主视图、左视图、俯视图都是圆的几何体是（）。
A.圆锥B.圆柱C.球D.空心圆柱2.如图是一个包装盒的三视图，则这个包装盒的体积是（）A.1000πcm3B.1500πcm3C.2000πcm3D.4000πcm33.已知某几何体的三视图如图所示，则该几何体可能是( )A. B.C. D.4.如图，几何体的左视图是( )A. B.C. D.5．如图是5个完全相同的小正方体搭成的的几何体，则该几何体的俯视图是（）A． B． C．D．6.如图，是由小正方体组成的几何体，则选项中不是该几何体的三视图的是（）A． B．C． D．7.一个几何体的三视图如图所示，则这个几何体是()A． B． C．D．8.下列四个物体的俯视图与右边给出视图一致的是（）A． B．C． D．9.下列几何体中，俯视图为三角形的是（）A．B．C．D．10.一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）A． B．C．D．二、填空题11.下图是某个几何体的三视图，则该几何体的名称是_____________.12.如图，是由一些相同的小正方体构成的几何体从三个不同方向看到的形状图，则构成这个几何体的小正方体有个．13.一个几何体的三视图如图所示（其中标注的a、b、c为相应的边长），则这个几何体的体积是。
14.如图，由三个棱长均为1cm的小立方体搭成的几何体的主视图的面积是__________2cm．15.如图是某物体的三种视图，则该几何体的名称是．16.已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的所有侧面积之和为．三、解答题17.画出下列几何体的三视图18.在平整的地面上，有若干个完全相同的棱长为1cm的小正方体堆成一个几何体，如图所示：（1）请画出这个几何体从正面、左面、上面看到的几何体的形状图；（2）如果在这个几何体露在外面的表面喷上黄色的漆，每平方厘米用2克，则共需克漆；（3）若现在你手头还有一些相同的小正方体，如果保持从上面看和从左边看不变，最多可以再添加个小正方体．19.一几何体的三视图如右所示,求该几何体的体积.20.如图是一个几何体从三个方向看所得到的形状图．（1）写出这个几何体的名称；（2）画出它的一种表面展开图；（3）若从正面看的高为3cm，从上面看三角形的边长都为2cm，求这个几何体的侧面积．。
