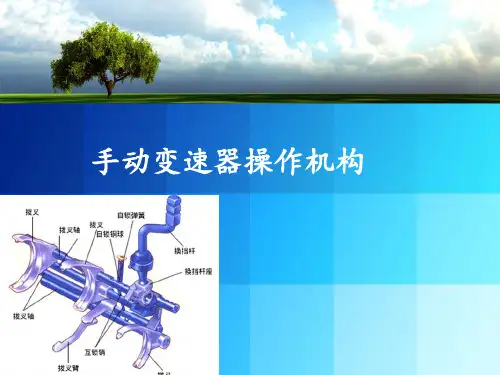

手动变速器操作机构

手动变速器的工作原理详述手动变速器是一种常见的汽车传动装置，它允许驾驶者在行驶过程中手动选择合适的挡位以改变车辆的速度和扭矩输出。

本文将详细介绍手动变速器的工作原理，从齿轮机构、离合器和操作杆三个方面进行阐述。

一、齿轮机构手动变速器的齿轮机构是实现挡位切换和传动功能的核心部件。

它由一系列平行轴的齿轮组成。

不同挡位的选择会使得不同的齿轮组合在一起，实现不同的变速比。

常见的手动变速器包括常用的H型齿轮机构和X型齿轮机构。

H型齿轮机构具有三个轴和四个齿轮，分别代表着一、二、三挡和倒挡。

当驾驶员通过操作杆将换挡叉推动到相应的位置时，离合器断开连接，该挡位所需的齿轮组合将被锁定在传动轴上，从而实现对应的挡位功能。

X型齿轮机构相较于H型齿轮机构增加了一个轴和一个齿轮，因此可以实现更多的挡位选择。

通过操作杆将换挡叉推动到相应的位置，离合器断开连接，特定的齿轮组合将被锁定在传动轴上。

二、离合器离合器是手动变速器与发动机之间的连接器件，它的主要作用是在挂挡和起步时使发动机与变速器分离，从而实现平稳的换挡和起步动作。

离合器通常由驱动盘、驱动轴和压力盘组成。

在起步阶段，当驾驶员踩下离合器踏板时，压力盘与驱动盘分离，使发动机的动力不能传递给变速器，车辆处于空挡状态。

当驾驶员松开离合器踏板时，压力盘和驱动盘通过离合器压盘弹簧的作用重新连接，发动机的动力通过离合器传递到变速器，车辆开始运动。

三、操作杆操作杆是手动变速器的操控装置，它与变速器的换挡叉相连，通过向前或向后推动操作杆来选择不同的挡位。

操作杆的设计通常采用直杆式或者弧形杆式，以便驾驶员能够准确选择不同的挡位。

当操作杆推动到前方时，齿轮机构会切换到高挡位或者变速器空挡状态；当操作杆推动到后方时，齿轮机构会切换到低挡位或者倒挡状态。

通过掌握操作杆的使用方法，驾驶员可以根据道路条件和行驶速度选择合适的挡位，以实现平稳的加速或降速。

结论手动变速器通过齿轮机构、离合器和操作杆的相互配合，实现了驾驶员对汽车的速度调节和扭矩输出的控制。

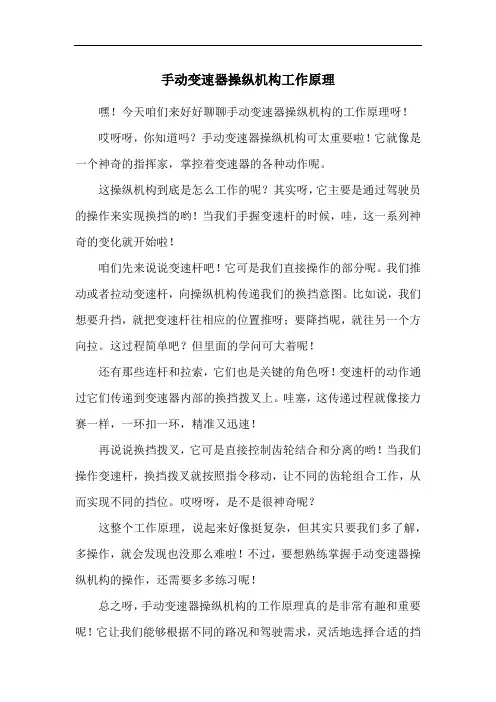

手动变速器操纵机构工作原理
嘿！今天咱们来好好聊聊手动变速器操纵机构的工作原理呀！
哎呀呀，你知道吗？手动变速器操纵机构可太重要啦！它就像是一个神奇的指挥家，掌控着变速器的各种动作呢。

这操纵机构到底是怎么工作的呢？其实呀，它主要是通过驾驶员的操作来实现换挡的哟！当我们手握变速杆的时候，哇，这一系列神奇的变化就开始啦！
咱们先来说说变速杆吧！它可是我们直接操作的部分呢。

我们推动或者拉动变速杆，向操纵机构传递我们的换挡意图。

比如说，我们想要升挡，就把变速杆往相应的位置推呀；要降挡呢，就往另一个方向拉。

这过程简单吧？但里面的学问可大着呢！
还有那些连杆和拉索，它们也是关键的角色呀！变速杆的动作通过它们传递到变速器内部的换挡拨叉上。

哇塞，这传递过程就像接力赛一样，一环扣一环，精准又迅速！
再说说换挡拨叉，它可是直接控制齿轮结合和分离的哟！当我们操作变速杆，换挡拨叉就按照指令移动，让不同的齿轮组合工作，从而实现不同的挡位。

哎呀呀，是不是很神奇呢？
这整个工作原理，说起来好像挺复杂，但其实只要我们多了解，多操作，就会发现也没那么难啦！不过，要想熟练掌握手动变速器操纵机构的操作，还需要多多练习呢！
总之呀，手动变速器操纵机构的工作原理真的是非常有趣和重要呢！它让我们能够根据不同的路况和驾驶需求，灵活地选择合适的挡
位，让驾驶变得更加自由和有趣！哇，是不是很棒呀？。

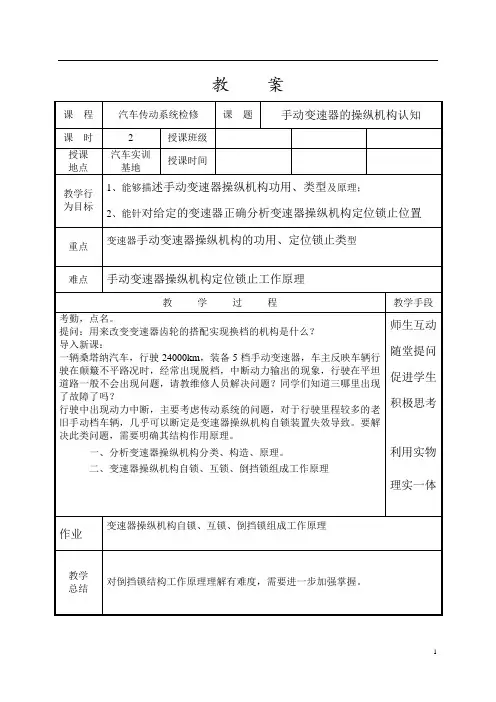

教案手动变速器操纵机构认知变速器操纵机构（transmission control device）用来改变变速器齿轮的搭配实现换档的机构。

在驾驶员操作下，变速器操纵机构能迅速、准确、可靠地摘下、挂入某个档位或退到空档变速操纵机构装在盖内，由拨叉、拨叉轴、操纵杆和锁止机构等构成，其作用是操纵传动机构。

一、变速器操纵机构可有强制操纵式、半自动操纵式和自动操纵式。

1、强制操纵式变速器驾驶员直接操纵变速杆换档的变速器操纵机构称为强制操纵式。

又分为：①直接操纵式。

变速器位于驾驶员座位附近，变速杆从地板伸出后，驾驶员可直接操纵换档。

由变速杆、拨块、拨叉、拨叉轴和自锁、互锁及倒档锁等装置组成。

②远距离操纵式。

驾驶员座椅距离变速器较远，在变速杆与拨叉之间需用一套传动机构连接。

发动机后置的汽车变速器必须采用远距离操纵。

半自动操纵式变速器可分为两种：一种是部分档位自动换档，部分档位用手动换档；第二种是预先用按钮选定档位，在踩下离合器踏板或松开加速踏板时，由执行机构自行换档。

自动操纵式变速器传动比的选择和换档是自动进行的，驾驶员只需操纵加速踏板，变速器就可以根据发动机的负荷信号和车速信号来控制执行元件实现档位的变换。

手自一体变速器，该种变速器既可强制操纵，也可自动操纵。

二、操纵机构要求：①无论是用滑动齿轮或接合套换档，挂档后要求实现在全齿长上啮合。

在振动或汽车倾斜等条件影响下要保证不自行脱档或挂档。

为此应该设置自锁装置。

②为防止同时挂入两个档位，操纵机构应设互锁装置。

③为防止误挂倒档而引发交通事故，操纵机构应设倒档锁装置。

1.自锁装置多数变速器的自锁装置由自锁钢球和自锁弹簧组成。

每根拨叉轴的上表面沿轴向分布有三个凹槽，当任何一根拨叉轴连同拨叉轴向移动到空挡或某一工作挡位的位置时，必有一个凹槽正好对准自锁钢球。

于是自锁钢球在自锁弹簧压力的作用下嵌入该凹槽内，拨叉轴的轴向位置即被固定，从而拨叉连同滑动齿轮（或结合套）也被固定在空当或某一工作挡位上，不能自行脱出。

手动变速器结构原理今天咱们来唠唠手动变速器这个超有趣的玩意儿。

你看啊，手动变速器就像是汽车的魔法盒，它能让汽车按照咱们的想法，以不同的速度欢快地奔跑。

手动变速器主要由变速传动机构和操纵机构组成。

咱先说说变速传动机构吧。

这里面有好多齿轮呢，就像一群小伙伴在互相合作。

有输入轴、输出轴，还有中间轴。

输入轴就像是一个接收命令的小队长，它连接着发动机，发动机一转，它就跟着转起来啦。

输出轴呢，那可是负责把动力传递出去的，就像一个快递员，要把动力送到车轮那里去。

中间轴就比较特别啦，它像是一个协调员，上面的齿轮和输入轴、输出轴上的齿轮相互啮合，通过不同大小的齿轮组合来改变速度。

你想啊，大齿轮带着小齿轮转的时候，小齿轮就会转得飞快，这时候汽车的速度就快起来啦，就像一个小瘦子被一个大力士带着跑，那速度能不快嘛。

相反呢，小齿轮带大齿轮的时候，大齿轮转得就慢一些，汽车的速度也就慢下来了，就像小瘦子拉着大胖子，肯定跑不快呀。

这些齿轮的组合有好多档呢，一般有一档、二档、三档等等。

一档就像是汽车的大力士档，力气特别大，适合汽车刚起步或者爬坡的时候。

那时候汽车需要很大的力量来克服阻力，一档就像个肌肉男，能轻松搞定。

二档呢，力量比一档小一点，但是速度可以稍微快一点，就像是一个比较灵活的小伙伴。

三档就更偏向速度啦，力量虽然没有一档那么大，但是能让汽车跑得更欢快。

再来说说操纵机构。

这个操纵机构就像是一个指挥官，它决定了到底哪个齿轮组合要开始工作。

它有变速杆，咱们开车的时候就握着这个变速杆。

这个变速杆可神奇了，你轻轻一推或者一拉，就能让不同的齿轮组合在一起。

在变速杆的下面有一些拨叉，这些拨叉就像小助手一样，按照变速杆的指示，把相应的齿轮推到合适的位置，让它们完美地啮合在一起。

这就好比是一场精心编排的舞蹈，每个部件都有自己的角色，配合得好才能让汽车顺利行驶。

你知道吗？手动变速器还有一个很重要的东西叫同步器。

同步器就像是一个和平使者。

你想啊，当我们换挡的时候，如果两个齿轮的转速不一样，直接让它们啮合在一起，那肯定会“打齿”，就像两个小伙伴没有商量好就硬要拉手，肯定会闹别扭的。

手动变速器的组成手动变速器是一种用于汽车的传动装置，主要作用是将发动机的动力传递到车轮，实现车辆的前进和倒退。

手动变速器的组成部分包括以下几个主要部分：1. 齿轮系统手动变速器的齿轮系统是其中最重要的组成部分之一。

它由一系列齿轮组成，这些齿轮的大小和齿数不同，可以通过不同的组合来实现变速功能。

比较常见的是常用的四速和五速变速器，不同的车型可能会有不同的齿轮数量和比例。

齿轮系统通过齿轮的啮合实现动力的传递和转速的调整。

2. 主轴和副轴手动变速器的主轴和副轴也是其重要的组成部分之一。

主轴通过齿轮系统与发动机连接，接受发动机的动力输入。

副轴则与车轮相连，将动力传递到车轮以实现车辆的行驶。

主轴和副轴的转速比由齿轮系统的组合决定，通过操作变速杆将不同组合的齿轮连接到主轴和副轴上，实现不同的挡位和速度。

3. 内部机械装置手动变速器的内部机械装置包括离合器和同步器。

离合器在换挡时起到分离发动机和变速器的作用，当踩下离合器踏板时，离合器将发动机与齿轮系统分离，使车辆处于空挡状态。

同步器则负责使发动机和齿轮系统的转速同步，以实现平顺的换挡操作。

内部机械装置的设计和材料选择对手动变速器的性能和耐久性有着重要的影响。

4. 操作机构手动变速器的操作机构包括变速杆、离合器踏板和换挡杆等。

变速杆用于选择不同的挡位，通过连接不同的齿轮组合来实现不同的速度和转矩输出。

离合器踏板用于控制离合器的联合和分离，以实现换挡操作。

换挡杆则用于控制变速器的挂挡和松挡。

操作机构的设计和连接方式直接影响到驾驶员的操纵感和换挡平顺性。

5. 外壳和润滑系统手动变速器的外壳是对内部零部件保护的重要组成部分，通常由铸铁或铝合金制成。

外壳具有结构强度和防尘、防水的功能，同时也起到导热和散热的作用。

润滑系统则用于保持变速器内部零件的润滑和冷却，常见的润滑方式包括油浸和油封润滑。

综上所述，手动变速器是由齿轮系统、主轴和副轴、内部机械装置、操作机构以及外壳和润滑系统等多个组成部分构成的。

3.4课题手动变速器的操纵机构手动变速器操纵机构功用是保证驾驶员能准确可靠地将变速器挂入所需要的档位，并可随时退至空档。

变速器操纵机构按照变速操纵杆（变速杆）位置的不同，可分为直接操纵式和远距离操纵式两种类型。

一、直接操纵式这种形式的变速器布置在驾驶员座椅附近，变速杆由驾驶室底板伸出，驾驶员可以直接操纵。

如图3－41所示，解放CA1091中型货车六档变速器操纵机构就采用这种形式。

多用于发动机前置后轮驱动的车辆。

图3－41 解放CA1091中型货车六档变速器直接操纵式操纵机构1－五、六档拨叉2－三、四档拨叉3－一、二档拨块4－五、六档拨块5－一、二档拨叉6－倒档拨叉7－五、六档拨叉轴8－三、四档拨叉轴9－一、二档拨叉轴10－倒档拨叉轴11－换档轴12－变速杆13－叉形拨杆14－倒档拨块15－自锁弹簧16－自锁钢球17－互锁销拨叉轴7、8、9和10的两端均支承于变速器盖的相应孔中，可以轴向滑动。

所有的拨叉和拨块都以弹性销固定于相应的拨叉轴上。

三、四档拨叉2的上端具有拨块。

拨叉2和拨块3、4、14的顶部制有凹槽。

变速器处于空档时，各凹槽在横向平面内对齐，叉形拨杆13下端的球头即伸入这些凹槽中。

选档时可使变速杆绕其中部球形支点横向摆动，则其下端推动叉形拨杆13绕换档轴11的轴线摆动，从而使叉形拨杆下端球头对准与所选档位对应的拨块凹槽，然后使变速杆纵向摆动，带动拨叉轴及拨叉向前或向后移动，即可实现挂档。

例如，横向摆动变速杆使叉形拨杆下端球头深入拨块3顶部凹槽中，拨块3连同拨叉轴9和拨叉5即沿纵向向前移动一定距离，便可挂入二档；若向后移动一段距离，则挂入一档。

当使叉形拨杆下端球头深入拨块14的凹槽中，并使其向前移动一段距离时，便挂入倒档。

各种变速器由于档位数及档位排列位置不同，其拨叉和拨叉轴的数量及排列位置也不相同。

例如，上述的六档变速器的六个前进档用了三根拨叉轴，倒档独立使用了一根拨叉轴，共有四根拨叉轴；而东风EQ1092的五档变速器具有三根拨叉轴，其二、三档和四、五档各占一根拨叉轴，一档和倒档共用一根拨叉轴。

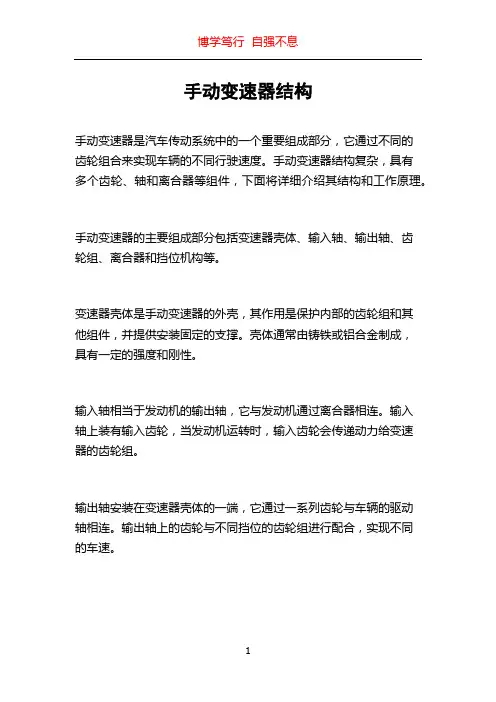

手动变速器结构手动变速器是汽车传动系统中的一个重要组成部分，它通过不同的齿轮组合来实现车辆的不同行驶速度。

手动变速器结构复杂，具有多个齿轮、轴和离合器等组件，下面将详细介绍其结构和工作原理。

手动变速器的主要组成部分包括变速器壳体、输入轴、输出轴、齿轮组、离合器和挡位机构等。

变速器壳体是手动变速器的外壳，其作用是保护内部的齿轮组和其他组件，并提供安装固定的支撑。

壳体通常由铸铁或铝合金制成，具有一定的强度和刚性。

输入轴相当于发动机的输出轴，它与发动机通过离合器相连。

输入轴上装有输入齿轮，当发动机运转时，输入齿轮会传递动力给变速器的齿轮组。

输出轴安装在变速器壳体的一端，它通过一系列齿轮与车辆的驱动轴相连。

输出轴上的齿轮与不同挡位的齿轮组进行配合，实现不同的车速。

手动变速器的核心部分是齿轮组，它包括主减速齿轮、副减速齿轮、反向齿轮和倒档齿轮等。

这些齿轮通过不同的组合方式，使得车辆可以以不同的速度行驶。

离合器用于连接和断开发动机和变速器之间的动力传递。

当驾驶员踩下离合器踏板时，离合器片会与之相分离，发动机的动力就不会传递到变速器中。

当驾驶员松开离合器踏板时，离合器片会重新连接，发动机的动力就会传递到变速器中。

挡位机构负责选择和锁定不同的挡位。

常见的挡位包括一档、二档、三档等，以及倒档和空挡。

挡位机构通过操作变速杆和选择器将驾驶员的选择转化为实际的挡位。

手动变速器的工作原理是通过调整输入轴和输出轴之间的传动比例来实现车速的调整。

当发动机转速较高时，驾驶员可以通过改变挡位来减小传动比例，使车辆以较高速度行驶。

相反，当发动机转速较低时，驾驶员可以通过改变挡位来增大传动比例，使车辆以较低速度行驶。

手动变速器的优点是结构简单、可靠性高，操作相对容易，驾驶员可以根据实际需要随时调整车速。

然而，相对于自动变速器而言，手动变速器需要驾驶员自主操作换挡，比较繁琐，对驾驶员的操作技巧有一定要求。

总之，手动变速器是汽车传动系统中重要的组成部分，其结构复杂，包括变速器壳体、输入轴、输出轴、齿轮组、离合器和挡位机构等。

手动变速器的工作原理
手动变速器是汽车传动系统的重要组成部分，其主要作用是调节发动机输出功率与车轮承载的关系，实现适应不同行驶速度和路况的目的。

它主要由离合器、齿轮组件和操作机构组成。

离合器是手动变速器的起动装置，用于连接和分离发动机与变速器之间的动力传递。

当离合器踏板被踩下时，离合器压盘与离合器盘之间的摩擦力降低，发动机的动力传递到变速器。

松开离合器踏板时，离合器压盘与离合器盘之间产生摩擦力，将发动机的动力隔离开。

齿轮组件是手动变速器的核心部分，它由多个齿轮和轴承组成，用于实现发动机转速和车轮转速之间的变化比例。

手动变速器通常采用齿轮组件来实现多个档位的切换。

通过人工操作操作机构，可以选择不同的齿轮比，从而改变发动机输出功率传递给车轮的速度和扭矩。

操作机构包括换档杆和操作杆，通过调整操作杆来改变变速器内部的齿轮组合。

在手动变速器中，通常有多个前进档位和一个倒档。

通过操作机构，驾驶员可以选择合适的档位来适应不同的道路条件或行驶需求。

总的来说，手动变速器的工作原理就是通过离合器的连接和分离以及齿轮组件的调整，实现发动机输出功率和车轮速度的正常匹配。

驾驶员通过操作机构来选择合适的档位，以得到所需的动力传递效果。

这种传动方式相对于自动变速器更加灵活，能够根据实际情况做出更准确的调整。

两轴手动变速器换挡原理与动力传递手动变速器是一种机械传动装置，用于调整发动机输出转速与车辆驱动轮转速之间的比例关系。

它主要由变速机构、离合器和变速操作机构等部件组成。

手动变速器的换挡原理与动力传递包括以下几个方面：1.变速机构：手动变速器的核心是变速机构，它由一系列齿轮、轴承和同步器组成。

通过不同组合方式的齿轮转动，可以实现不同的传动比。

换挡时，变速机构将驱动轴与输出轴的连接方式改变，从而实现不同档位的转速调节。

2.离合器：离合器是手动变速器换挡的关键部件之一、它位于发动机和变速器之间，用于在换挡时分离发动机与传动系统的连接。

当离合器踏板脚下时，离合器的压盘和导向轴通过压力使离合器片与发动机的飞轮分离，从而切断发动机对变速机构的动力传递。

3.变速操作机构：手动变速器的变速操作机构由档把、拉线或杆件等组成，通过操控这些操作部件来实现换挡操作。

一般而言，通过操纵档把来选择不同的档位，然后通过操纵离合器踏板来控制离合器的连接或分离，实现换档。

在换挡过程中，首先需要踩下离合器踏板，断开发动机与传动系统之间的连接。

然后，通过操作变速机构，将所需的齿轮组合挂入变速箱中。

最后，松开离合器踏板，使离合器片与发动机飞轮接合，从而将动力从发动机传递给变速器，驱动车辆。

换挡过程中需要注意的是，换挡时速度要合适，过快或过慢都可能导致换挡不顺畅或产生异响。

此外，在换挡过程中要保持流畅的操作，避免急刹车或急加速，以免对车辆和变速器造成损坏。

总的来说，手动变速器的换挡原理与动力传递是通过控制离合器和操作变速器，将发动机的动力传递给车辆驱动轮，从而实现换挡和调节转速的过程。

在实际驾驶中，换挡需要掌握合适的时机和正确的操作方法，以确保驾驶安全和车辆正常行驶。
