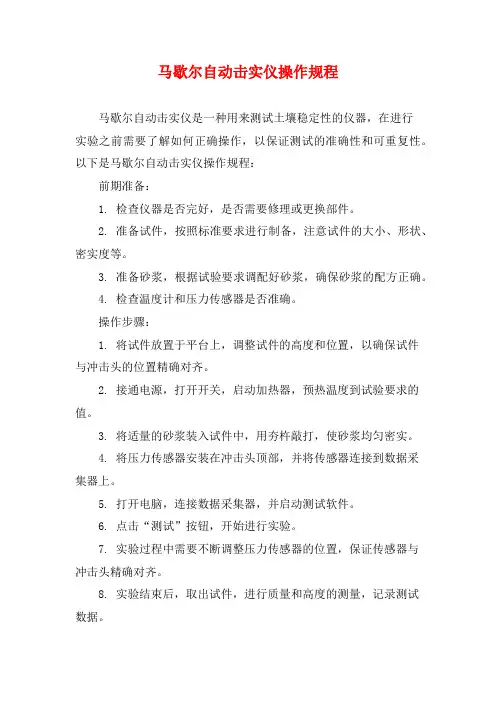

马歇尔自动击实仪操作规程马歇尔自动击实仪是一种用来测试土壤稳定性的仪器，在进行实验之前需要了解如何正确操作，以保证测试的准确性和可重复性。

以下是马歇尔自动击实仪操作规程：前期准备：1. 检查仪器是否完好，是否需要修理或更换部件。

2. 准备试件，按照标准要求进行制备，注意试件的大小、形状、密实度等。

3. 准备砂浆，根据试验要求调配好砂浆，确保砂浆的配方正确。

4. 检查温度计和压力传感器是否准确。

操作步骤：1. 将试件放置于平台上，调整试件的高度和位置，以确保试件与冲击头的位置精确对齐。

2. 接通电源，打开开关，启动加热器，预热温度到试验要求的值。

3. 将适量的砂浆装入试件中，用夯杵敲打，使砂浆均匀密实。

4. 将压力传感器安装在冲击头顶部，并将传感器连接到数据采集器上。

5. 打开电脑，连接数据采集器，并启动测试软件。

6. 点击“测试”按钮，开始进行实验。

7. 实验过程中需要不断调整压力传感器的位置，保证传感器与冲击头精确对齐。

8. 实验结束后，取出试件，进行质量和高度的测量，记录测试数据。

注意事项：1. 每次测试前，需要进行仪器的校准，确保测试的准确性。

2. 在测试过程中，应该密切关注仪器的工作状态和数据的变化，发现问题及时处理。

3. 实验结束后，应该对仪器进行清洁和保养，以便下次使用。

4. 在使用过程中要遵守操作规程，避免操作不当或过度使用导致仪器故障或损坏。

马歇尔自动击实仪是一种精密仪器，需要使用者具备一定的专业知识和操作技能。

在使用过程中，要严格按照操作规程进行操作，保证测试的准确性和可重复性。

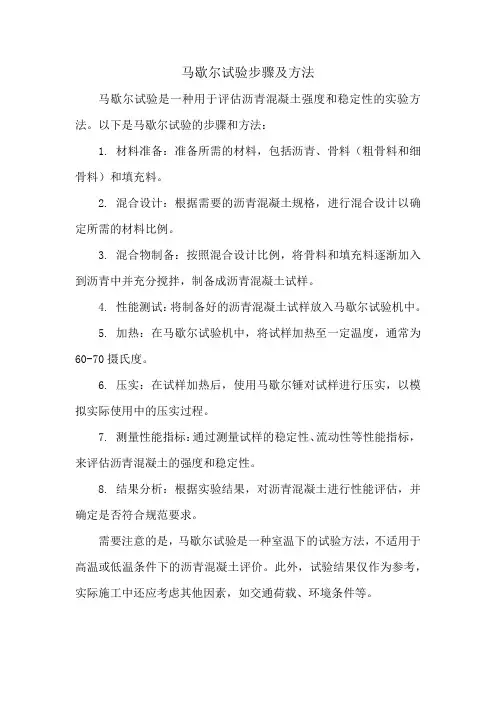

马歇尔试验步骤及方法
马歇尔试验是一种用于评估沥青混凝土强度和稳定性的实验方法。

以下是马歇尔试验的步骤和方法：
1. 材料准备：准备所需的材料，包括沥青、骨料（粗骨料和细骨料）和填充料。

2. 混合设计：根据需要的沥青混凝土规格，进行混合设计以确定所需的材料比例。

3. 混合物制备：按照混合设计比例，将骨料和填充料逐渐加入到沥青中并充分搅拌，制备成沥青混凝土试样。

4. 性能测试：将制备好的沥青混凝土试样放入马歇尔试验机中。

5. 加热：在马歇尔试验机中，将试样加热至一定温度，通常为60-70摄氏度。

6. 压实：在试样加热后，使用马歇尔锤对试样进行压实，以模拟实际使用中的压实过程。

7. 测量性能指标：通过测量试样的稳定性、流动性等性能指标，来评估沥青混凝土的强度和稳定性。

8. 结果分析：根据实验结果，对沥青混凝土进行性能评估，并确定是否符合规范要求。

需要注意的是，马歇尔试验是一种室温下的试验方法，不适用于高温或低温条件下的沥青混凝土评价。

此外，试验结果仅作为参考，实际施工中还应考虑其他因素，如交通荷载、环境条件等。

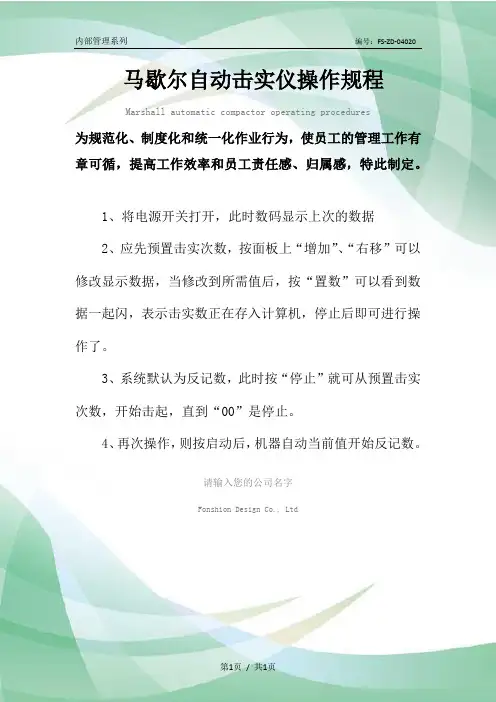

内部管理系列编号：FS-ZD-04020马歇尔自动击实仪操作规程
Marshall automatic compactor operating procedures
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。

1、将电源开关打开，此时数码显示上次的数据
2、应先预置击实次数，按面板上“增加”、“右移”可以修改显示数据，当修改到所需值后，按“置数”可以看到数据一起闪，表示击实数正在存入计算机，停止后即可进行操作了。

3、系统默认为反记数，此时按“停止”就可从预置击实次数，开始击起，直到“00”是停止。

4、再次操作，则按启动后，机器自动当前值开始反记数。

请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。

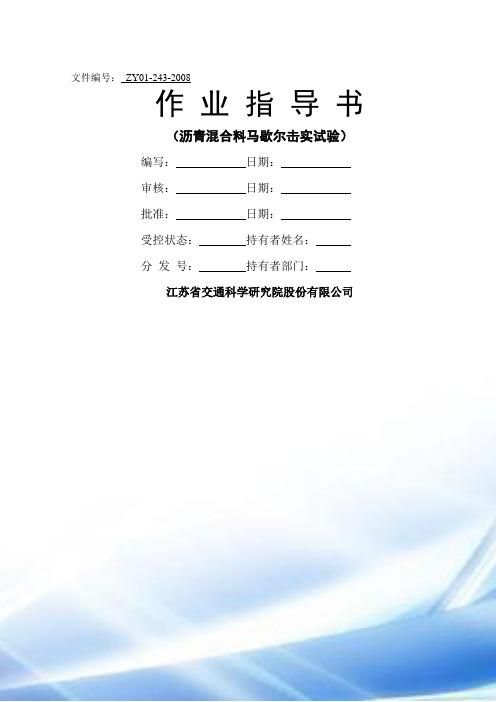

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪MDJ-I 西安公路研究所/ /沥青混合料拌和机HB-20北京兰航测控技术研究所室温～200℃±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000 JTJ052-2000 / / 2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

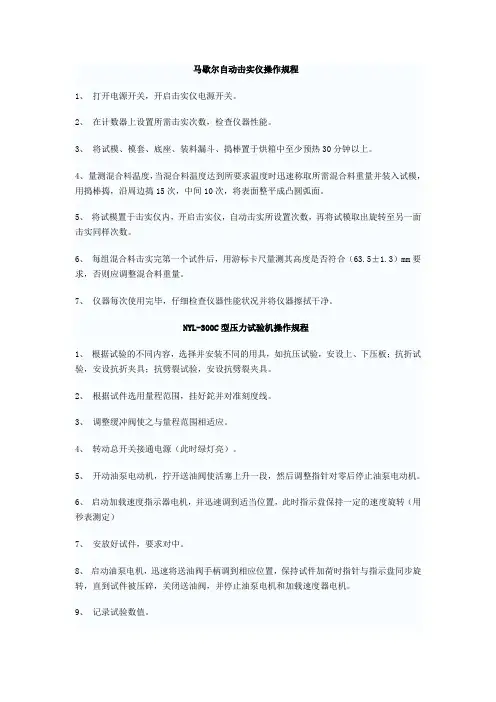

马歇尔自动击实仪操作规程1、打开电源开关，开启击实仪电源开关。

2、在计数器上设置所需击实次数，检查仪器性能。

3、将试模、模套、底座、装料漏斗、捣棒置于烘箱中至少预热30分钟以上。

4、量测混合料温度，当混合料温度达到所要求温度时迅速称取所需混合料重量并装入试模，用捣棒捣，沿周边捣15次，中间10次，将表面整平成凸圆弧面。

5、将试模置于击实仪内，开启击实仪，自动击实所设置次数，再将试模取出旋转至另一面击实同样次数。

6、每组混合料击实完第一个试件后，用游标卡尺量测其高度是否符合（63.5±1.3）mm要求，否则应调整混合料重量。

7、仪器每次使用完毕，仔细检查仪器性能状况并将仪器擦拭干净。

NYL-300C型压力试验机操作规程1、根据试验的不同内容，选择并安装不同的用具，如抗压试验，安设上、下压板；抗折试验，安设抗折夹具；抗劈裂试验，安设抗劈裂夹具。

2、根据试件选用量程范围，挂好鉈并对准刻度线。

3、调整缓冲阀使之与量程范围相适应。

4、转动总开关接通电源（此时绿灯亮）。

5、开动油泵电动机，拧开送油阀使活塞上升一段，然后调整指针对零后停止油泵电动机。

6、启动加载速度指示器电机，并迅速调到适当位置，此时指示盘保持一定的速度旋转（用秒表测定）7、安放好试件，要求对中。

8、启动油泵电机，迅速将送油阀手柄调到相应位置，保持试件加荷时指针与指示盘同步旋转，直到试件被压碎，关闭送油阀，并停止油泵电机和加载速度器电机。

9、记录试验数值。

10、打开回油阀，然后拨回从动针。

11、关闭加载速度指示器旋钮（注意不必转动指示盘调节器）。

12、清除被压碎的试件，擦拭干净仪器表体。

WE-600液压式万能试验机操作规程1、接通总开关电源。

根据试样选用测量范围，将摆砣挂在摆杆上，调整缓冲阀手柄对准标线。

2、根据试样形状及尺寸，把相应的夹头装入上下钳口座内。

在描绘器的筒上，卷压好记录纸。

3、拧紧回油阀，开动油泵电动机，拧开送油阀，使试台上升约10mm，然后关闭油阀。

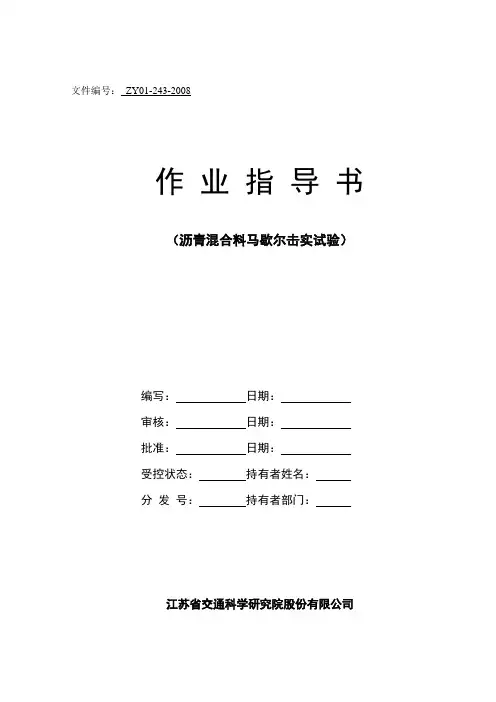

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备表2 开展检测项目2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机升按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

4．试验操作过程4.1 试验准备4.1.1 设备有效性检查：试验前先检查马歇尔击实仪是否在使用有效期范围内。

如果使用有效期在范围内，可继续进行试验；如果不在范围内，通知设备管理员进行设备检定。

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪MDJ-I西安公路研究所//沥青混合料拌和机HB-20北京兰航测控技术研究所室温～200℃±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000JTJ052-2000// 2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

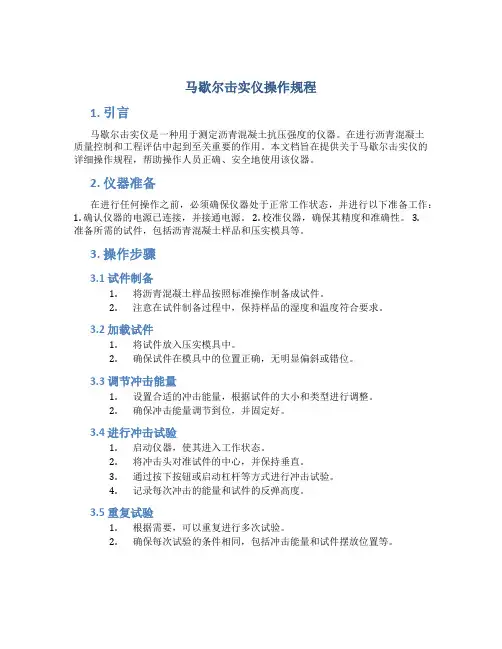

马歇尔击实仪操作规程1. 引言马歇尔击实仪是一种用于测定沥青混凝土抗压强度的仪器。

在进行沥青混凝土质量控制和工程评估中起到至关重要的作用。

本文档旨在提供关于马歇尔击实仪的详细操作规程，帮助操作人员正确、安全地使用该仪器。

2. 仪器准备在进行任何操作之前，必须确保仪器处于正常工作状态，并进行以下准备工作：1. 确认仪器的电源已连接，并接通电源。

2. 校准仪器，确保其精度和准确性。

3.准备所需的试件，包括沥青混凝土样品和压实模具等。

3. 操作步骤3.1 试件制备1.将沥青混凝土样品按照标准操作制备成试件。

2.注意在试件制备过程中，保持样品的湿度和温度符合要求。

3.2 加载试件1.将试件放入压实模具中。

2.确保试件在模具中的位置正确，无明显偏斜或错位。

3.3 调节冲击能量1.设置合适的冲击能量，根据试件的大小和类型进行调整。

2.确保冲击能量调节到位，并固定好。

3.4 进行冲击试验1.启动仪器，使其进入工作状态。

2.将冲击头对准试件的中心，并保持垂直。

3.通过按下按钮或启动杠杆等方式进行冲击试验。

4.记录每次冲击的能量和试件的反弹高度。

3.5 重复试验1.根据需要，可以重复进行多次试验。

2.确保每次试验的条件相同，包括冲击能量和试件摆放位置等。

4. 数据分析和结果计算在完成试验后，需要对得到的数据进行分析，并计算出相应的结果。

根据试验的目的，可以计算出沥青混凝土的抗压强度等参数。

5. 数据记录与报告为了方便数据分析和结果比较，应当记录所有试验过程中的关键参数和获得的数据。

根据需要，可以生成报告，并对结果进行解读和评估。

6. 仪器维护与存储为保证仪器的长期使用和准确性，需要进行定期的维护和保养。

包括仪器清洁、检查和校准等步骤。

另外，在仪器不使用时，应当妥善存储，避免受到损坏。

7. 安全注意事项1.在操作仪器时，应当佩戴个人防护装备，如手套和护目镜等。

2.注意操作过程中的电气安全，避免触碰电源和电子部件。

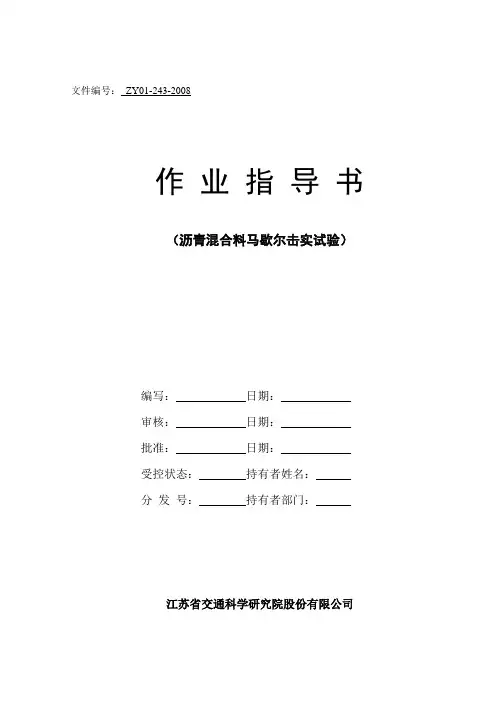

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪TX-3 南京拓兴/ /马歇尔电动击实仪MDJ-I 西安公路研究所/ /沥青混合料拌和机HB-20北京兰航测控技术研究所室温～200℃±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000 JTJ052-2000 / / 2．仪器设备操作规程2.1马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁2.2拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

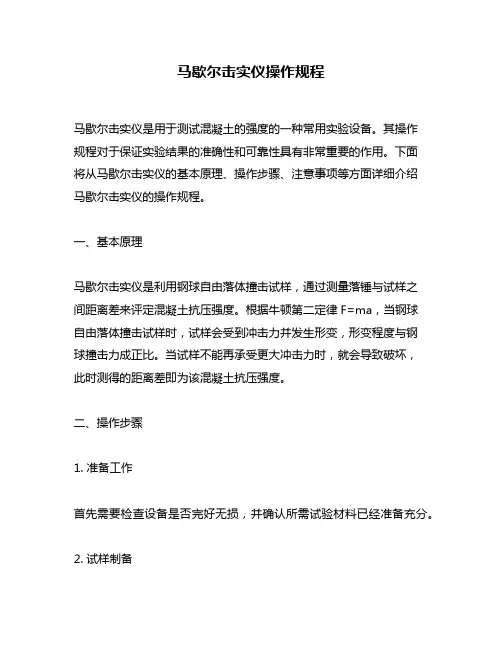

马歇尔击实仪操作规程马歇尔击实仪是用于测试混凝土的强度的一种常用实验设备。

其操作规程对于保证实验结果的准确性和可靠性具有非常重要的作用。

下面将从马歇尔击实仪的基本原理、操作步骤、注意事项等方面详细介绍马歇尔击实仪的操作规程。

一、基本原理马歇尔击实仪是利用钢球自由落体撞击试样，通过测量落锤与试样之间距离差来评定混凝土抗压强度。

根据牛顿第二定律F=ma，当钢球自由落体撞击试样时，试样会受到冲击力并发生形变，形变程度与钢球撞击力成正比。

当试样不能再承受更大冲击力时，就会导致破坏，此时测得的距离差即为该混凝土抗压强度。

二、操作步骤1. 准备工作首先需要检查设备是否完好无损，并确认所需试验材料已经准备充分。

2. 试样制备将混凝土按照标准配合比制备成所需尺寸和数量的试样，并在试样表面划分出等距离的网格线，以便后续测量。

3. 实验室环境准备将马歇尔击实仪放置于平稳、无震动的实验台上，并确保设备水平。

同时，将试样放置于设备中央位置，并调整好落锤高度。

4. 开始测试按下“开始”按钮，落锤自由落体撞击试样，此时显示器会显示出距离差。

根据需要重复测试多次，取平均值作为最终结果。

5. 清洁与保养使用后需要及时清洁设备并进行保养，以延长设备寿命并确保下一次使用的准确性。

三、注意事项1. 试样制备应严格按照标准配合比和尺寸要求进行制作，并遵循相应的标准规范。

2. 在进行测试前需要检查设备是否完好无损，并确认所需试验材料已经准备充分。

3. 测试时需要保持实验室环境安静、干燥、温度适宜，避免外部因素对实验结果产生影响。

4. 测试过程中需要严格按照操作规程进行操作，避免误差产生。

5. 测量结果需要进行多次重复测试，并取平均值作为最终结果，以提高测试准确性。

6. 使用后需要及时清洁设备并进行保养，以延长设备寿命并确保下一次使用的准确性。

四、总结马歇尔击实仪是一种常用的混凝土强度测试设备，其操作规程对于保证实验结果的准确性和可靠性具有非常重要的作用。

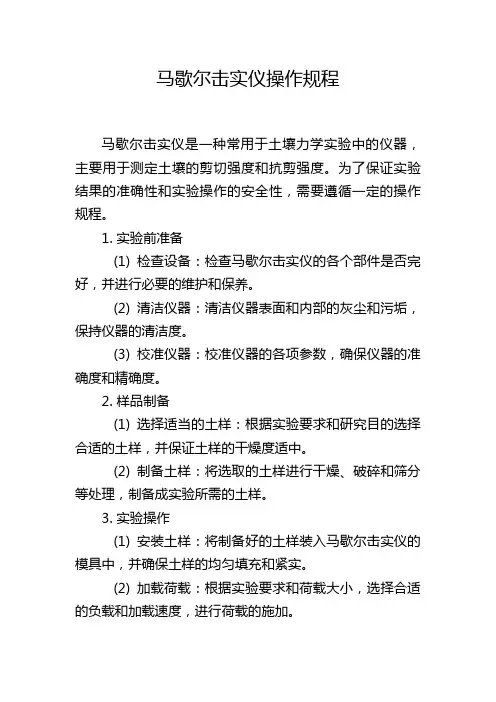

马歇尔击实仪操作规程马歇尔击实仪是一种常用于土壤力学实验中的仪器，主要用于测定土壤的剪切强度和抗剪强度。

为了保证实验结果的准确性和实验操作的安全性，需要遵循一定的操作规程。

1. 实验前准备(1) 检查设备：检查马歇尔击实仪的各个部件是否完好，并进行必要的维护和保养。

(2) 清洁仪器：清洁仪器表面和内部的灰尘和污垢，保持仪器的清洁度。

(3) 校准仪器：校准仪器的各项参数，确保仪器的准确度和精确度。

2. 样品制备(1) 选择适当的土样：根据实验要求和研究目的选择合适的土样，并保证土样的干燥度适中。

(2) 制备土样：将选取的土样进行干燥、破碎和筛分等处理，制备成实验所需的土样。

3. 实验操作(1) 安装土样：将制备好的土样装入马歇尔击实仪的模具中，并确保土样的均匀填充和紧实。

(2) 加载荷载：根据实验要求和荷载大小，选择合适的负载和加载速度，进行荷载的施加。

(3) 记录变形：记录荷载在土样中产生的变形情况，包括垂直位移和水平位移等。

(4) 测定抗剪强度：通过实验数据计算土样的抗剪强度，并进行结果分析和总结。

4. 实验安全(1) 穿戴防护用具：在实验操作过程中，必须穿戴好防护眼镜、手套等个人防护用具，确保实验操作的安全性。

(2) 严禁超负荷操作：在进行荷载施加时，必须按照仪器的负载范围进行操作，严禁超负荷操作，以免造成仪器的使用性能下降或损坏。

(3) 定期维护保养：定期对马歇尔击实仪进行维护和保养，及时清洁和更换损坏的部件，确保仪器的正常运行和使用安全。

5. 实验记录(1) 记录详细信息：实验过程中应详细记录实验参数、土样性质、施加载荷和产生的变形等详细信息。

(2) 采取多次实验：为了提高实验结果的准确性，建议进行多次实验并取平均值作为最终数据。

总结：马歇尔击实仪是一种常用的土壤力学实验仪器，能够测试土样的剪切强度和抗剪强度。

在进行实验前需要进行设备检查和校准，并且要注意土样的制备和实验操作的安全性。

实验过程中需要记录详细的实验信息，并且建议进行多次实验以提高结果的准确性。

沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。

该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。

马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。

马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。

浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。

二、具体实验操作方法1)仪具与材料①马歇尔实验仪。

对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。

②恒温水槽：控温准确度为1℃，深度不小于150mm。

③真空饱水容器：包括真空泵及真空干燥器。

④烘箱。

⑤其他：温度计，卡尺等。

2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。

②量测试件尺寸。

用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。

如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。

③测量试件的密度、孔隙率、沥青体积百分率等体积指标。

④将恒温水槽调节至要求的试验温度。

对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。

3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。

数控马歇尔电动击实仪操作规程范文一、概述数控马歇尔电动击实仪是一种用于材料表面冲击实验的专用仪器。

本操作规程旨在规范数控马歇尔电动击实仪的使用方法，确保操作的安全性和准确性。

二、仪器安装1. 将数控马歇尔电动击实仪放置在平稳的工作台上。

2. 仪器的电源插头应与电源插座相匹配，并确保接地正常。

3. 根据被实验材料的大小和形状选择适当的夹具并进行安装。

4. 检查仪器的工作台面、安全门、紧固螺丝等部位是否完好无损，若有损坏应立即更换。

三、仪器操作1. 打开电源开关，待仪器正常启动后，选择合适的冲击参数。

2. 将被实验材料放置于夹具中，并调整夹具使其固定牢靠。

3. 选择合适的冲击头，并将其安装到冲击杆上，确保牢固。

4. 手动将冲击杆置于距离被实验材料表面适当距离的位置。

5. 按下启动按钮，仪器开始进行冲击实验。

期间，操作人员应保持适当的距离，避免触碰或过度接近仪器。

6. 冲击实验结束后，松开启动按钮，将冲击杆归位，并移除被实验材料。

7. 关闭电源开关，待仪器完全停止工作后，断开电源插头与电源插座的连接。

四、维护保养1. 每天使用前，检查仪器的工作台面、安全门、紧固螺丝等部位是否完好，如有损坏应及时更换或维修。

2. 定期对夹具进行清洁和维护，保持其上的固定装置的可靠性。

3. 定期为仪器进行润滑，确保其正常运转。

4. 定期进行校准和检测，以确保仪器的测量精度和准确性。

5. 如发现仪器故障或异常，应立即停止使用，并通知维修人员进行检修。

五、安全注意事项1. 操作人员在操作过程中必须佩戴防护眼镜、手套等个人防护用具。

2. 切勿将手指或其他身体部位置于冲击杆的运动范围内。

3. 不得擅自拆卸仪器或进行非法改动。

4. 严禁在仪器运行时靠近或触碰任何运动部件。

5. 使用前请检查所有电气设备的接地是否良好，以防止触电事故的发生。

6. 操作完毕后，应将仪器清洁干净，并将其放置在安全可靠的位置。

六、应急预案1. 若发生火灾事故，首先切断电源，使用灭火器进行灭火，同时报警并撤离现场。

马歇尔试验操作流程
嘿，朋友们！今天咱就来好好聊聊马歇尔试验操作流程。

你可别小瞧这马歇尔试验，它就像是一场神奇的魔法，能让我们对材料有更深入的了解！
先来说说准备工作吧！咱得把那些试验器材都准备得妥妥当当的，就像战士上战场前要把武器磨得锋利无比一样。

比如说试件模具，那可真是关键啊，要是模具不行，后面的一切不都白搭啦？然后就是调试各种仪器设备，这可得细心着点儿，稍不注意就可能出岔子哦。

接下来进入正式操作啦！先把沥青混合料拌和好，这就好比做菜要先把食材准备好一样。

然后把混合料装入模具，哇，这一步可得小心谨慎，千万别撒出来啦，不然多可惜呀！再用压力机把试件压实，就像给它来个紧紧的拥抱，让它成型。

紧接着就是脱模啦，看着那成型的试件，是不是有一种满满的成就感呢？
然后就是关键的测试环节啦！测稳定度、流值什么的，就好像给试件做一次全面的体检。

咱得瞪大眼睛，仔细观察数据，可不能有一丝马虎！你想想，如果因为咱的不仔细导致结果不准确，那得多郁闷呀！
最后根据测试结果进行分析和判断。

这就像是医生根据检查报告来诊断病情一样重要呢！
总之，马歇尔试验操作流程虽然不复杂，但每一步都至关重要。

它就像是我们了解材料性能的一把钥匙，只有认真对待，才能打开那扇神秘的大门。

所以啊，大家可不要小看它哦，一定要用心去做，才能得到准确可靠的结果呀！朋友们，都记住了吗？加油去做吧！。

If you forget to wake up, then I would rather close your eyes first.勤学乐施天天向上（页眉可删）马歇尔电动击实仪操作规程
一、操作规程
1.提起导向杆，用挂锤板定位，升起试模护筒，将加好试料的试模筒推进定位销中，将试模筒放下，然后把导向杆放入试模内。

2.检查控制操作按钮，均应处于关的位置，即全部松开弹出。

3.接通电源，按下开关，指示灯亮。

4.根据试验规定设置锤击次数，该设置数随即被电脑储存。

5.按下“启动”键仪器自动记数，显示锤击数，击实完毕仪器自动停止。

6.试件击实一面后，取下套筒，将试模调头，装上套筒，然后以同样的方法和次数击实另一面。

7.工作中发现异常情况，可按下停止键，仪器立即停止工作。

8.工作完毕，对仪器进行清理保养，并切断电源。

二、注意事项
1.仪器出现异常时，应立即检查，排除故障后方可继续使用。

2.传动部分及锤滑降部分应加少许润滑油，保证传动灵活。

3.链条较松时，可打开后盖，松开上端的四根螺丝，调整下端拉紧螺栓加以张紧，最后再将紧固螺栓拧紧即可。

4.仪器要经常擦试，保持清洁。

文件编号：ZY01-243-2008作业指导书（沥青混合料马歇尔击实试验）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院股份有限公司目录1．主要设备及开展项目 (3)2．仪器设备操作规程 (3)3．检测工作程序及剩余样品处置 (5)4．试验操作过程 (6)5．原始记录表格 (15)1．试验主要设备及开展项目表1 主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪TX-3南京拓兴//马歇尔电动击实仪MDJ-I西安公路研究所//沥青混合料拌和机HB-20北京兰航测控技术研究所室温～200℃±5℃表2 开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料试件制作方法（击实法）T0702-2000JTJ052-2000// 2．仪器设备操作规程马歇尔自动击实仪马歇尔电动击实仪2.1.1接通电源，检查仪器设备是否完好2.1.2设定击实次数接通电源设定击实次数2.1.3将达到击实温度的混合料装入试模，按击实次数双面击实规定次数到达击实温度装模2.1.4试验完毕后，填写原始记录，清理仪器，保持整洁拌和机拌和机2.2.1接通电源，电源指示灯发亮，混合料拌和机开始加热2.2.2设定拌和温度和时间拌合温度拌合时间电源指示灯2.2.3待拌和机温度升至工作温度时，开启拌和器，向拌和锅内加入试样2.2.4降下拌和器至底部，开动电机上升按钮下降按钮开始按钮加入试样2.2.5试样拌和均匀后，关闭电机，开启拌和器，从拌和锅中取出试样2.2.6切断电源2.2.7拌和试样结束后，一定要将拌和锅清理干净，以免生锈3．检测工作程序及剩余样品处置委托送样：接样员判断样品是否接收→如可接收，接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测（未进行完试验放入在检样品区）→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。

马歇尔试验步骤及方法试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

3、当采用自动马歇尔试验仪时，连接好接线。

4、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

5、记录或打印试件的稳定度和流值。

(二) 浸水马歇尔试验方法：与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。

注意事项1、如标准马歇尔试件高度不符合63.5mm±1.3mm的要求或两侧高度差大于2mm时，此试件应作废。

2、从恒温水槽中取出试件至测出最大荷载值的时间，不得超过30s。

3、当一组测定值中某个测定值与平均值之差大于标准差的k倍时，该测定值应予舍弃，并以其余测定值的平均值作为试验结果。

当试件数目n为3、4、5、6个时，k值分别为1.15、1.46、1.67、1.82。

试验技术指标1、高温稳定性检验2、浸水马歇尔试验3、冻融劈裂试验4、水稳定检验5、低温抗裂性检验以及渗水系数检验流程：准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

3、当采用自动马歇尔试验仪时，连接好接线。

4、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

试验十四、沥青混合料试件制备一、试验目的1、为室内马歇尔稳定度试验制作试件。

2、为劈裂强度试验制作试件。

二、仪器设备1、击实仪2、烘箱3、沥青混合料搅拌机4、试模、脱模器4、天平：感量不大于0.1g。

5、温度计、卡尺等三、试验步骤一）成型准备工作1、将各种规格的矿料置于105±5℃的烘箱中烘干至恒重（一般不少于4～6h）。

2、按规定摄影方法分别测定不同规格的粗、细集料几天料（矿粉）的各种密度，以及测定沥青的密度。

3、将烘干分级的粗细集料，按每个试件设计级配要求称其质量，在金属盘内混合均匀，矿粉单独加热，置烘箱内预热至沥青拌合温度以上约15℃（石油沥青：163℃；改性沥青：180℃）备用。

4、将沥青试样用恒温烘箱加热至规定的拌和温度备用，但不得超过175℃。

5、将试模、套筒及击实座等置105±5℃左右烘箱中加热1h备用。

二）拌制沥青混合料1、将拌和机预热至拌和温度以上10℃左右备用。

2、将每个试样的预热集料置于拌和机中，适当混合，加入需要数量的预热的沥青，开动拌和机边搅拌边将拌和叶片插入混合料中拌和1～1.5min，然后暂停拌和，加入预热的矿粉，继续搅拌至均匀为止。

标准的总拌和时间为3min。

三）成型操作1、均匀称取一个试样所需的已拌好的沥青混合料的用量（标准马歇尔试件约1200g）。

2、按四分法用小铲将混合料铲入试模中，用插刀沿周边插捣15次，中间10次。

将表面整平成凸圆弧面。

3、插入温度计至混合料中心附近，检查混合料温度。

符合要求的温度后，垫上一张吸油性小的圆纸，装好击实锤及导向棒的压头插入试模中，开动电动机击实规定的次数（75、50或35）。

4、试件击实一面后，取下套筒，将试模掉头，装上套筒，以同样的方法和次数击实另一面。

5、击实结束后，立即取下上下面的纸，用卡尺量取试件离试模上口的高度，并由此计算试件高度，如高度不符要求时，试件应作废，并按下式调整试件的混合料质量，以保证符合63.5mm±1.3mm的要求。
