沥青混合料马歇尔试验结果图示
- 格式：xls
- 大小：46.00 KB
- 文档页数：1
下载文档原格式
合集下载
沥青混合料马歇尔稳定度实验
(1) 实验目的与适用范围
马歇尔稳定度试验是对标准击实的试件在规定的温度和
速度等条件下受压，测定沥青混合料的稳定度和流值等指标所
进行的试验。
本方法适用于标准马歇尔稳定度试验和浸水马歇尔稳定度
试验。
标准马歇尔稳定度试验主要用于沥青混合料的配合比设
计及沥青路面施工质量检验。
浸水马歇尔稳定度试验主要是检
验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定
性检验可行性。
其标准试件尺寸为直径φ101.6±1.3 mm的圆柱体。
(2) 实验前的准备
①用卡尺（或试件高度测定器）测量试件直径和高度（如试件高度不符合63.5±1.3 mm 要求或两侧高度差大于2 mm时，此试件作废）。
②将恒温水槽（和烘箱）调节至要求的试验温度，对粘稠石油沥青混合料为60±1℃。
将试件置于已达规定温度的恒温（或烘箱）中保温30～40 min试件应垫起，离容器底部不小于5 cm。
③将马歇尔试验仪的上下压头放入水槽（和烘箱）中达到同样温度。
将上下压头从水槽（或烘箱）中取出拭干净内面。
为使上下压头滑动自动，可在下压头的导棒上涂少量黄油。
再将试件取出置于下压头下，盖上上压头，然后装在加载设备上。
(3) 实验步骤
(4) 实验结果计算
试件的马歇尔模数按下述公式：
式中T——试件的马歇尔模数，kN/mm；
MS——试件的稳定度，kN；
FL——试件的流值，0.1 mm。
SMA-16马歇尔试验结果
材料名称
比例（%） 表观相对密度
(VCADRC)≥ （VCAmix） （VCAmix）
（PCA)
10-15碎石 5-10碎石 3-5mm 0-3mm 矿粉 水泥 木质素纤维 沥青相对密度 56.0 19.0 4.0 9.0 11.0 1.0 0.30 2.655 2.658 2.669 2.687 2.710 2.875 0.960 2.554 2.548 2.546 2.568 2.710 2.875 0.960 1.010
76.2 75.3 75.3 75~85
2.651 2.653 2.659 2.67 2.71
2.549 2.533 2.534 2.554 2.71 2.875 1.13 0.977
设计参数
SMA沥青马蹄脂碎石混合料称取 材料名称 比例 材料用量 （g） 10-15碎石 56.0% 2688.0 5-10碎石 19.0% 912.0 3-5mm 4.0% 192.0
4800 g 0-3mm 9.0% 432.0 矿粉 11.0% 528.0 水泥 1.0% 48.0
木质纤维掺量
2.875
油石比 6.7% 321.6
1.13
0.30% 15.36
北京天成肯特莱 天津中创同盛
1.170 1.130 1.000
6.1 6.1 6.1 93.721 93.721 93.721 2.379 2.379 2.379
试件的毛体 积相对密度 自己提前 做个演示
空隙率
矿料间隙率
饱和度
6.7 6.7 6.7
6.3 6.3 6.3
2.285 2.278 2.28
4.0 4.2 4.2 3~4
16.8 17.0 17.0 »17%

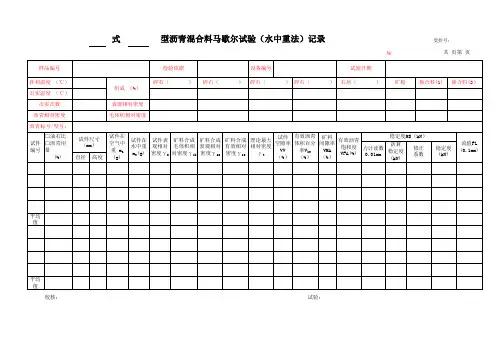

沥青混合料马歇尔试验记录(水中重法)
平均 值
校核：
试验：
-18 -1.97 1.00
式
型沥青混合料马歇尔试验（水中重法）记录
受控号：
№
共 页第 页
样品编号
检验依据
设备编号
试验日期
拌和温度 （℃） 击实温度 （℃）
组成 （%）
碎石（
） 碎石（
） 碎石（
） 碎石（
） 石屑（
） 矿粉 掺合料(1) 掺合料(2）
击实次数
表观相对密度
沥青相对密度
毛体积相对密度
沥青标号/型号：
□油石比 试件 □沥青用 编号 量
(%)
试件尺寸 （mm）
直径 高度
试件在 空气中 重 ma
(g)
试件在 水中重 mw(g)
试件表 矿料合成 矿料合成 观相对 毛体积相 表观相对 密度γa 对密度γsb 密度γsa
矿料合成 有效相对 密度γse
理论最大 相对密度
试件 空隙率
γt
VV （%）
有效沥青 体积百分
率Vbe （%）
矿料 间隙率
VMA （%）
有效沥青 饱和度 VFA(%)
力计读数 0.01mm
稳定度MS（kN）
折算 稳定度 (kN)
修正 系数
稳定度 (kN)
流值FL (0.1mm)
40Βιβλιοθήκη 44 1.0020.22 1.00
8
0.88 1.00
平均 值
-14 -1.53 1.00
6
0.66 1.00
5
0.55 1.00
7
0.77 1.00
沥青混合料马歇尔稳定度试验
一. 沥青混合料马歇尔试验沥青混合料马歇尔稳定度试验1.试验目的测定沥青混合料稳定度，为进行沥青混合料配合比设计，以及沥青路面施工质量检验。
2.试验仪具（1）沥青混合料马歇尔试验仪（图8-9）：对用于高速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪，用计算机或x-y记录仪记录荷载-位移曲线，并具有自动测定荷载与试件垂直变形的传感器、位移计，能自动显示和打印试验结果。
对标准马歇尔试件，试验仪最大荷载不小于25kn，读数准确度为100n，加载速率应保持50mm／min ±5mm／min。
钢球直径16mm，上下压头曲率半径为50.8mm。
图8-9沥青混合料马歇尔试验仪（2）恒温水槽：控温准确度为1℃，深度不少于150mm。
（3）真空饱水容器：由真空泵和真空干燥器组成。
（4）烘箱。
（5）天平：感量不大于0.1g。
（6）温度计：分度为1℃。
（7）卡尺。
（8）其他：棉纱、黄油。
3.试验方法（1）按照前述方法成型马歇尔试件，标准的马歇尔试件尺寸应符合直径101.6mm±0.2mm，高63.5mm±1.3mm的要求。
一组试件不得少于4个。
（2）测量试件直径和高度：用卡尺测量试件中部的直径，用马歇尔试件高度测定器或卡尺在十字对称的4个方向量测离试件边缘10mm处的高度，准确至0.1mm并取4个值的平均值作为试件的高度。
如试件高度不符合63.5mm±1.3mm要求或两侧高度差大于2mm 时，此试件应作废。
（3）将测定密度后的试件置于恒温水槽中，对于标准的马歇尔试件保温时间需30～40min。
试件之间应有间隔，并架起，试件离水槽底部不小于5cm。
恒温水槽的温度分别为：粘稠石油沥青混合料或烘箱养生的乳化沥青混合料温度为60℃±1℃，煤沥青混合料为33.8℃±1℃，空气养生的乳化沥青或液体沥青混合料为25℃±1℃。
（4）将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。
沥青混合料马歇尔试验精品PPT课件
❖ 将上下压头从水槽或烘箱中取出擦拭干净内 面。为使上下压头滑动自如，可在下压头的 导棒上涂少量黄油。
❖ 再将试件取出置于下压头上，盖上上压头， 然后装在加载设备上。
❖ （3） 在上压头的球座上放妥钢球，并 对准荷载测定装置的压头。
❖ （4 ）当采用自动马歇尔试验仪时，将 自动马歇尔试验仪的压力传感器、位移 传感器与计算机或X-Y记录仪正确连接， 调整好适宜的放大比例。调整好计算机 程序或将X-Y记录仪的记录笔对准原点。
❖ 式中：T——试件的马歇尔模数，kN/mm； ❖ MS——试件的稳定度，kN； ❖ FL——试件的流值，mm。
❖ 3 试件的浸水残留稳定度按式（2）计算。
❖ 式中：MS0——试件的浸水残留稳定度，%； ❖ MS1——试件浸水48h后的稳定度，kN。
❖ 4 试件的真空饱水残留稳定度按式（3）计算。
❖（3）按《公路工程沥青及沥青混合 料试验规程》规定的方法测定试件 的密度、空隙率、沥青体积百分率、 沥青饱和度、矿料间隙率等物理指 标。
❖（4）将恒温水槽调节至要求的试验 温度。
❖对粘稠石油沥青或烘箱养生过的乳 化沥青混合料为6O℃±1℃；
❖对煤沥青混合料为33.8℃±1℃；
❖对空气养生的乳化沥青或液体沥青 混合料为25℃±1℃。
沥青混合料马歇尔稳定度试验
一、目的与适用范围
❖1. 本方法适用于马歇尔稳定度试验 和浸水马歇尔稳定度试验，以进行 沥青混合料的配合比设计或沥青路 面施工质量检验。
❖浸水马歇尔稳定度试验供检验沥青 混合料受水损害时抵抗剥落的能力 时使用，通过测试其水稳定性检验 配合比设计的型的标准 马歇尔试件圆柱体和大型马歇尔试
六、计算
❖ 1 试件的稳定度及流值 ❖ (1)当采用自动马歇尔试验仪时，将计算机采
❖ 再将试件取出置于下压头上，盖上上压头， 然后装在加载设备上。
❖ （3） 在上压头的球座上放妥钢球，并 对准荷载测定装置的压头。
❖ （4 ）当采用自动马歇尔试验仪时，将 自动马歇尔试验仪的压力传感器、位移 传感器与计算机或X-Y记录仪正确连接， 调整好适宜的放大比例。调整好计算机 程序或将X-Y记录仪的记录笔对准原点。
❖ 式中：T——试件的马歇尔模数，kN/mm； ❖ MS——试件的稳定度，kN； ❖ FL——试件的流值，mm。
❖ 3 试件的浸水残留稳定度按式（2）计算。
❖ 式中：MS0——试件的浸水残留稳定度，%； ❖ MS1——试件浸水48h后的稳定度，kN。
❖ 4 试件的真空饱水残留稳定度按式（3）计算。
❖（3）按《公路工程沥青及沥青混合 料试验规程》规定的方法测定试件 的密度、空隙率、沥青体积百分率、 沥青饱和度、矿料间隙率等物理指 标。
❖（4）将恒温水槽调节至要求的试验 温度。
❖对粘稠石油沥青或烘箱养生过的乳 化沥青混合料为6O℃±1℃；
❖对煤沥青混合料为33.8℃±1℃；
❖对空气养生的乳化沥青或液体沥青 混合料为25℃±1℃。
沥青混合料马歇尔稳定度试验
一、目的与适用范围
❖1. 本方法适用于马歇尔稳定度试验 和浸水马歇尔稳定度试验，以进行 沥青混合料的配合比设计或沥青路 面施工质量检验。
❖浸水马歇尔稳定度试验供检验沥青 混合料受水损害时抵抗剥落的能力 时使用，通过测试其水稳定性检验 配合比设计的型的标准 马歇尔试件圆柱体和大型马歇尔试
六、计算
❖ 1 试件的稳定度及流值 ❖ (1)当采用自动马歇尔试验仪时，将计算机采

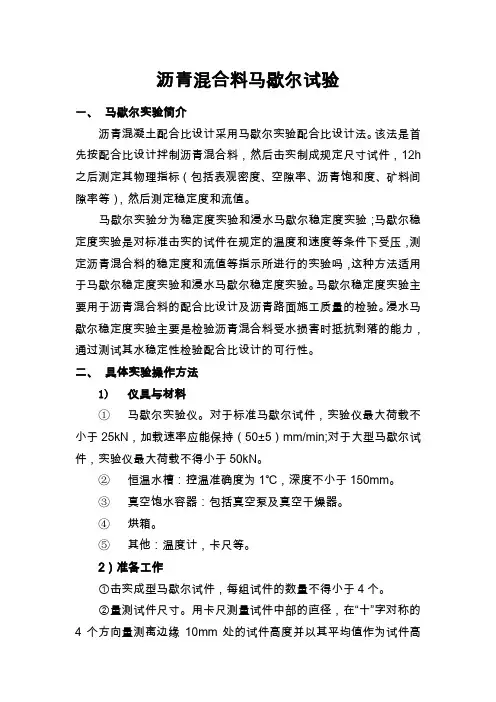

沥青混合料马歇尔试验
沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。
该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。
马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。
马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。
浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。
二、具体实验操作方法1)仪具与材料①马歇尔实验仪。
对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。
②恒温水槽：控温准确度为1℃，深度不小于150mm。
③真空饱水容器：包括真空泵及真空干燥器。
④烘箱。
⑤其他：温度计，卡尺等。
2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。
②量测试件尺寸。
用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。
如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。
③测量试件的密度、孔隙率、沥青体积百分率等体积指标。
④将恒温水槽调节至要求的试验温度。
对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。
3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。
沥青混合料马歇尔试验
沥青混合料马歇尔稳定度及浸水马歇尔试验马歇尔试验是确定沥青混合料油石比的试验。
其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。
（一）试验目的以进行沥青混合料的配合比设计或沥青路面施工质量检验。
浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。
（二）仪器设备沥青混合料马歇尔试验仪、恒温水槽等。
（三）试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。
(2) 量测试件的直径及高度。
(3) 按规范规定的方法测定试件的密度、计算有关物理指标。
(4) 将恒温水槽调节至要求的试验温度。
2、标准马歇尔试验方法( 1)将试件置于已达规定温度的恒温水槽中保温。
( 2)将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。
( 3)当采用自动马歇尔试验仪时，连接好接线。
(4)启动加载设备，使试件承受荷载，加载速度为50±5mm/min。
( 5)记录或打印试件的稳定度和流值。
3、浸水马歇尔试验方法：与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。
（四）注意事项1、如标准马歇尔试件高度不符合63.5mm±1.3mm的要求或两侧高度差大于2mm时，此试件应作废。
2、从恒温水槽中取出试件至测出最大荷载值的时间，不得超过30s。
3、当一组测定值中某个测定值与平均值之差大于标准差的k倍时，该测定值应予舍弃，并以其余测定值的平均值作为试验结果。
当试件数目n为3、4、5、6个时，k值分别为1.15、1.46、1.67、1.82。
当今国际上最广泛应用的设计方法是马歇尔设计方法和Superpave设计方法。
全自动计算沥青混合料马歇尔稳定度试验(表干法) (1)
35.82
0.12 筛上重
35.07 分计筛余
19
0.0
0
0
100
19
0.0
0
16
0.0
0
0
100
16
0.0
0
13.2
151.9
8.8
8.8
91.2
13.2
154.1
9
9.5
495.5
28.7
37.5 62.5
9.5
488.1
28.5
4.75
638.8
37
74.5 25.5
4.75
635.4
37.1
容器中留 下 集料干
燥质量
圆形滤纸 在试验前 后的增重
抽提液的 总量
取出干燥 的抽提液
数量
1726.59 1689.59 1.18 2713
10
1712.59 1676.52 1.00 2722
10
筛上重 分计筛余 累计筛余 通过率 筛孔尺寸
105.84
5.82
第二组
坩埚中残渣 0.12
泄露入抽 提液中的 矿粉质量
0.075
32.8
1.9
89.6 10.4 0.075
27.4
1.6
底
170.0
底
171.7
1716.9
1704.4
第二组
油石比
6.12 6.18
规范通过率
平均通过率
累计筛余 通过率
0
100
0
100
9
91
37.5 62.5
74.6 25.4
78.7 21.3
82.9 17.1
0.12 筛上重
35.07 分计筛余
19
0.0
0
0
100
19
0.0
0
16
0.0
0
0
100
16
0.0
0
13.2
151.9
8.8
8.8
91.2
13.2
154.1
9
9.5
495.5
28.7
37.5 62.5
9.5
488.1
28.5
4.75
638.8
37
74.5 25.5
4.75
635.4
37.1
容器中留 下 集料干
燥质量
圆形滤纸 在试验前 后的增重
抽提液的 总量
取出干燥 的抽提液
数量
1726.59 1689.59 1.18 2713
10
1712.59 1676.52 1.00 2722
10
筛上重 分计筛余 累计筛余 通过率 筛孔尺寸
105.84
5.82
第二组
坩埚中残渣 0.12
泄露入抽 提液中的 矿粉质量
0.075
32.8
1.9
89.6 10.4 0.075
27.4
1.6
底
170.0
底
171.7
1716.9
1704.4
第二组
油石比
6.12 6.18
规范通过率
平均通过率
累计筛余 通过率
0
100
0
100
9
91
37.5 62.5
74.6 25.4
78.7 21.3
82.9 17.1

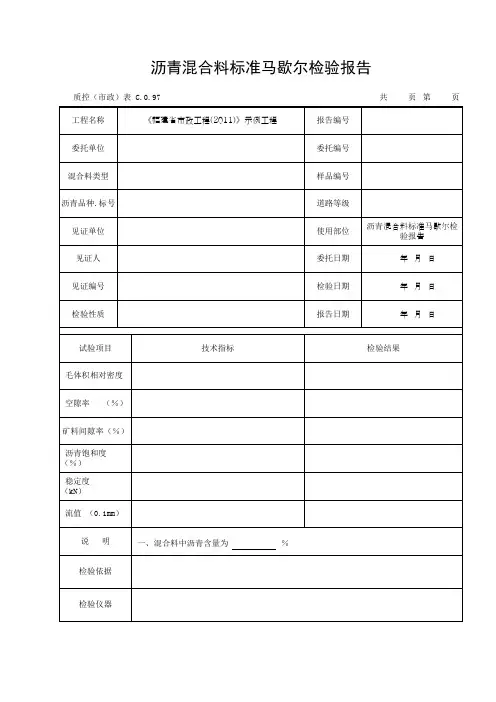

沥青混合料标准马歇尔检验报告
沥青混合料标准马歇尔检验报告
质控（市政）表 C.0.97 工程名称 委托单位 混合料类型 沥青品种.标号 见证单位 见证人 见证编号 检验性质 《福建省市政工程(2011)》示例工程 报告编号 委托编号 样品编号 道路等级 使用部位 委托日期 检验日期 报告日期 沥青混合料标准马歇尔检 验报告 年 月 日 年 月 日 年 月 日 共 页 第 页
试验项目 毛体积相对密度 空隙率 （％）
技术指标
检验结果ቤተ መጻሕፍቲ ባይዱ
矿料间隙率（％） 沥青饱和度 （％） 稳定度 （kN） 流值 （0.1mm） 说 明
一、混合料中沥青含量为
％
检验依据
检验仪器
结
论
声
明
地
址
批准：
审核：
校核：
检验：
质控（市政）表 C.0.97 工程名称 委托单位 混合料类型 沥青品种.标号 见证单位 见证人 见证编号 检验性质 《福建省市政工程(2011)》示例工程 报告编号 委托编号 样品编号 道路等级 使用部位 委托日期 检验日期 报告日期 沥青混合料标准马歇尔检 验报告 年 月 日 年 月 日 年 月 日 共 页 第 页
试验项目 毛体积相对密度 空隙率 （％）
技术指标
检验结果ቤተ መጻሕፍቲ ባይዱ
矿料间隙率（％） 沥青饱和度 （％） 稳定度 （kN） 流值 （0.1mm） 说 明
一、混合料中沥青含量为
％
检验依据
检验仪器
结
论
声
明
地
址
批准：
审核：
校核：
检验：
沥青混合料马歇尔试验
沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。
该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。
马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。
马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。
浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。
二、具体实验操作方法1)仪具与材料①马歇尔实验仪。
对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。
②恒温水槽：控温准确度为1℃，深度不小于150mm。
③真空饱水容器：包括真空泵及真空干燥器。
④烘箱。
⑤其他：温度计，卡尺等。
2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。
②量测试件尺寸。
用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。
如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。
③测量试件的密度、孔隙率、沥青体积百分率等体积指标。
④将恒温水槽调节至要求的试验温度。
对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。
3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。
沥青混合料马歇尔试验
沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。
该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。
马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。
马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。
浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。
二、具体实验操作方法1)仪具与材料①马歇尔实验仪。
对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。
②恒温水槽：控温准确度为1℃，深度不小于150mm。
③真空饱水容器：包括真空泵及真空干燥器。
④烘箱。
⑤其他：温度计，卡尺等。
2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。
②量测试件尺寸。
用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。
如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。
③测量试件的密度、孔隙率、沥青体积百分率等体积指标。
④将恒温水槽调节至要求的试验温度。
对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。
3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。
沥青混合料马歇尔试验
沥青混合料马歇尔试验一、马歇尔实验简介沥青混凝土配合比设计采用马歇尔实验配合比设计法。
该法是首先按配合比设计拌制沥青混合料，然后击实制成规定尺寸试件，12h 之后测定其物理指标（包括表观密度、空隙率、沥青饱和度、矿料间隙率等），然后测定稳定度和流值。
马歇尔实验分为稳定度实验和浸水马歇尔稳定度实验；马歇尔稳定度实验是对标准击实的试件在规定的温度和速度等条件下受压，测定沥青混合料的稳定度和流值等指示所进行的实验吗，这种方法适用于马歇尔稳定度实验和浸水马歇尔稳定度实验。
马歇尔稳定度实验主要用于沥青混合料的配合比设计及沥青路面施工质量的检验。
浸水马歇尔稳定度实验主要是检验沥青混合料受水损害时抵抗剥落的能力，通过测试其水稳定性检验配合比设计的可行性。
二、具体实验操作方法1)仪具与材料①马歇尔实验仪。
对于标准马歇尔试件，实验仪最大荷载不小于25kN，加载速率应能保持（50±5）mm/min;对于大型马歇尔试件，实验仪最大荷载不得小于50kN。
②恒温水槽：控温准确度为1℃，深度不小于150mm。
③真空饱水容器：包括真空泵及真空干燥器。
④烘箱。
⑤其他：温度计，卡尺等。
2）准备工作①击实成型马歇尔试件，每组试件的数量不得小于4个。
②量测试件尺寸。
用卡尺测量试件中部的直径，在“十”字对称的4个方向量测离边缘10mm处的试件高度并以其平均值作为试件高度。
如试件高度不符合（63.5±1.3）mm或（95.3±2.5）mm要求，或两侧高度差大于2mm时，试件作废。
③测量试件的密度、孔隙率、沥青体积百分率等体积指标。
④将恒温水槽调节至要求的试验温度。
对黏稠石油沥青或烘箱养生过的乳化沥青混合料试验温度为（60±1）℃.对煤沥青混合料试验温度为（33.8±1）℃，对空气养生的乳化沥青或液体沥青混合料试验温度为（25±1）℃。
3）标准马歇尔试验①将试件置于已达到规定温度的恒温水温槽中，保温时间标准马歇尔试件30~40min，大型马歇尔试件为45~60min。
马歇尔研究报告
沥青混合料抗拉，抗压强度与其稳定度与流值之间的关系马歇尔试验测定的稳定度实质是模拟沥青路面受到交通荷载的重复作用下，在高温季节极易出现的推挤流动，使路面出现波状变形的现象，而稳定度就是反应沥青混合料对于这类变形的抵抗能力。
而流值则是反应混合料变形能力的一种指标。
沥青混合料作为一种弹塑性材料，其抗拉强度，抗压强度对其稳定性与流值有着至关重要的影响。
为了了解沥青混合料的抗拉强度，抗压强度与其稳定度与流值之间的关系，采用实验的方法分析他们之间的内在关系。
表1是在不同油石比下，测的得间接抗拉强度图1分别为试件1和2的稳定度与流值的关系由表1和图1 可以看出油石比对抗拉强度有重要影响，当油石比在一定范围内变大时，材料的间接抗拉强度逐渐变大，而材料的间接抗拉强度又对其流值有重要影响，而对其稳定度的影响不是很大。
当材料的间接抗拉强度越大时，材料的流值就越大。
表2是在不同油石比下，发生2cm变形所施加的压力，这可以加间接反映材料的抗压强度。
图2分别为试件3和4的稳定度与流值的关系由图2可以看出材料的稳定度随抗压强度的增大而增大，而流值与其抗压强度的变化不是很大。
从理论上讲沥青混合料的力学性能主要是由矿料之间的摩擦与嵌挤作用以及沥青及其矿料之间的粘结力所构成。
当其油石比在合理的范围内变化时，当随着油石比增大时，沥青与矿料之间的粘结力增强，沥青本身就是一种弹塑性材料，所以其抗拉强度增大，沥青本身的弹性性质使其混合料在一定范围内有抵抗变形的能力，所以其流值增大。
而沥青混合料的抗压性质主要取决于矿料的抗压强度，以及矿料之间的摩擦力，当油石比在一定范围内变化时，及沥青膜的厚度不能使矿料之间产生滑移时，油石比的增大可以增强矿料之间的摩擦力增强，同时也可以使矿料不至于因为过快过大的载荷而迅速破碎，失去抵抗能力，所以抗压强度的增大可以是材料的稳定增大。
