钢筋混凝土梁的ansys分析

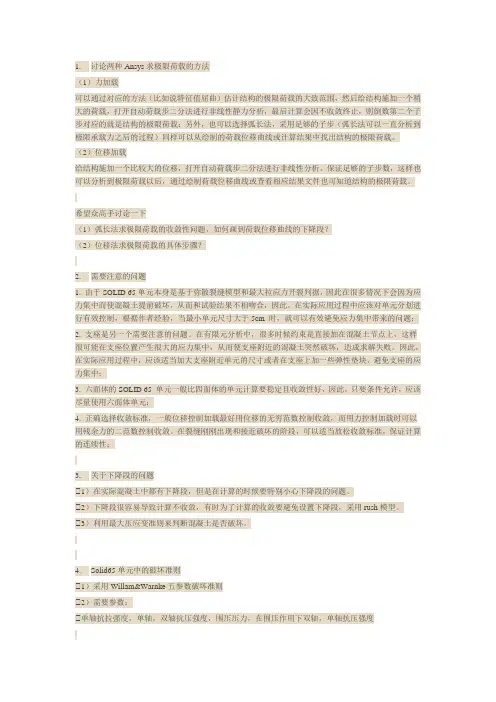

1. 讨论两种Ansys求极限荷载的方法（1）力加载可以通过对应的方法（比如说特征值屈曲）估计结构的极限荷载的大致范围，然后给结构施加一个稍大的荷载，打开自动荷载步二分法进行非线性静力分析，最后计算会因不收敛终止，则倒数第二个子步对应的就是结构的极限荷载；另外，也可以选择弧长法，采用足够的子步（弧长法可以一直分析到极限承载力之后的过程）同样可以从绘制的荷载位移曲线或计算结果中找出结构的极限荷载。

（2）位移加载给结构施加一个比较大的位移，打开自动荷载步二分法进行非线性分析，保证足够的子步数，这样也可以分析到极限荷载以后，通过绘制荷载位移曲线或查看相应结果文件也可知道结构的极限荷载。

希望众高手讨论一下（1）弧长法求极限荷载的收敛性问题，如何画到荷载位移曲线的下降段？（2）位移法求极限荷载的具体步骤？2. 需要注意的问题1. 由于SOLID 65单元本身是基于弥散裂缝模型和最大拉应力开裂判据，因此在很多情况下会因为应力集中而使混凝土提前破坏，从而和试验结果不相吻合，因此，在实际应用过程中应该对单元分划进行有效控制，根据作者经验，当最小单元尺寸大于5cm 时，就可以有效避免应力集中带来的问题；2. 支座是另一个需要注意的问题。

在有限元分析中，很多时候约束是直接加在混凝土节点上，这样很可能在支座位置产生很大的应力集中，从而使支座附近的混凝土突然破坏，造成求解失败。

因此，在实际应用过程中，应该适当加大支座附近单元的尺寸或者在支座上加一些弹性垫块，避免支座的应力集中；3. 六面体的SOLID 65 单元一般比四面体的单元计算要稳定且收敛性好，因此，只要条件允许，应该尽量使用六面体单元；4. 正确选择收敛标准，一般位移控制加载最好用位移的无穷范数控制收敛，而用力控制加载时可以用残余力的二范数控制收敛。

在裂缝刚刚出现和接近破坏的阶段，可以适当放松收敛标准，保证计算的连续性；3. 关于下降段的问题1）在实际混凝土中都有下降段，但是在计算的时候要特别小心下降段的问题。

大家好，我是水哥。

水哥ansys使用经验三年多，既做过重大科研项目，也做过许多实际项目，对ansys的使用有一定的心得体会，本着分享经验的精神，今日以一个钢筋混凝土梁的建模求解过程来简单说明ansys的基本操作步骤。

（我的ansys14.0）总的说来，无论小项目还是大项目，总体过程无非定义单元、定义材料、物理模型、有限元模型、加载、约束、求解、查看这几个过程，和我们工程类的设计软件例如PKPM、SAP2000等基本过程都差不多，只不过最大的区别在于ansys的建模实在是蛋疼了一些。

废话不多说，以下面的一根悬臂钢筋混凝土梁来教新手如何快速进入ansys 的大堂，每一步都有GUI操作，完了之后会有相应部分的命令流，这里多说一句，一个ansys的使用高手必然是一个精通apdl编程的能手，所以我建议新手在学习的时候最好以apdl入手，GUI操作辅助，这样在学习的时候能节省大量时间，而不会浪费在GUI毫无意义的重复操作上。

此题如下：悬臂梁如下，梁宽200mm，梁顶有两根直径为16的钢筋，钢筋中心距梁边的距离为40mm，在梁端附近受集中力P=100KN的作用.要求对此悬臂梁进行完全线弹性分析，结果要显示主应力迹线。

材料参数：混凝土弹性模量为3000MPa,钢筋的弹性模量取200GPa，不考虑材料自重。

（建模时注意单位的协调性）一、题目解读与材料单元定义注意此题要求进行完全线弹性分析，此话的意义在于我们可以用除solid65 以外的其他实体单元。

在ansys单元中，solid65是专门用于模拟钢筋混凝土构件的单元，但用此单元模拟时，一般是需要考虑材料的非线性，也即是多用于构件的非线性分析，并且需要材料的本构模型。

此题要求我们做弹性分析，我们可以用link8单元模拟钢筋，用solid45单元模拟混凝土，注意高版本的ansys已经将许多低阶单元合并掉了，以ansys14为例，在link单元中只有180，而低阶的link8、link10等已被合并。

用约束方程法模拟钢筋混凝土梁结构问题描述建立钢筋线对钢筋线划分网格后形成钢筋单元bhP 位移载荷建立混凝土单元对钢筋线节点以及混凝土节点之间建立约束方程后施加约束以及位移载荷进入求解器进行求解；钢筋单元的受力云图混凝土的应力云图混凝土开裂fini/clear,nostart/config,nres,5000/filname,yue su fang cheng 5 jia mi hun nin tu /prep7/title,rc-beamb=150h=300a=30l=2000displacement=5!定义单元类型et,1,solid65et,2,beam188et,3,plane42!定义截面类型sectype,1,beam,csolid,,0secoffset,centsecdata,8,0,0,0,0,0,0,0,0,0sectype,2,beam,csolid,,0secoffset,centsecdata,4,0,0,0,0,0,0,0,0,0!定义材料属性，混凝土材料属性mp,ex,1,24000mp,prxy,1,0.2tb,conc,1,1,9tbdata,,0.4,1,3,-1!纵向受拉钢筋mp,ex,2,2e5mp,prxy,2,0.3tb,bkin,2,1,2,1tbdata,,350!横向箍筋，受压钢筋材料属性mp,ex,3,2e5mp,prxy,3,0.25tb,bkin,3,1,2,1tbdata,,200!生成钢筋线k,,k,,bkgen,2,1,2,,,hk,,a,ak,,b-a,akgen,2,5,6,,,h-2*akgen,21,5,8,,,,-100 *do,i,5,84,1l,i,i+4*enddo*do,i,5,85,4l,i,i+1l,i,i+2*enddo*do,i,8,88,4l,i,i-1l,i,i-2*enddo!受拉钢筋lsel,s,loc,y,alsel,r,loc,x,alsel,a,loc,x,b-a lsel,r,loc,y,acm,longitudinal,line type,2mat,2secnum,1 lesize,all,50lmesh,allallscmsel,u,longitudinalcm,hooping reinforcement,line!箍筋，受压钢筋type,2mat,2secnum,2lesize,all,50lmesh,all/eshape,1!将钢筋节点建为一个集合cm,steel,node!生成面单元，以便拉伸成体单元a,1,2,4,3lsel,s,loc,y,0lsel,a,loc,y,hlesize,all,,,10lsel,alllsel,s,loc,x,0lsel,a,loc,x,blesize,all,,,20type,3amesh,all!拉伸成混凝土单元type,1real,3mat,1extopt,esize,30extopt,aclear,1vext,all,,,,,-lalls!建立约束方程cmsel,s,hooping reinforcement cmsel,a,longitudinalnsll,s,1ceintf,,ux,uy,uzallsel,all!边界条件约束nsel,s,loc,y,0nsel,r,loc,z,0d,all,uyd,all,uxnsel,s,loc,y,0nsel,r,loc,z,-ld,all,uyd,all,ux!施加外部荷载/solunsel,allnsel,s,loc,y,hnsel,r,loc,z,-1000d,all,uy,-displacement alls!求解nlgeom,on nsubst,200 outres,all,all neqit,100pred,oncnvtol,f,,0.05,2,0.5 allselsolvefinish/post1allselplcrack,0,1plcrack,0,2!时间历程后处理/post26nsel,s,loc,z,-l/2*get,Nmin,node,0,num,min nsol,2,nmin,u,yprod,3,2,,,,,,-1nsel,s,loc,y,0nsel,r,loc,z,0*get,Nnum,node,0,count *get,Nmin,node,0,num,min n0=Nminrforce,5,Nmin,f,y*do,i,2,ndinqr(1,13)ni=ndnext(n0)rforce,6,ni,f,yadd,5,5,6n0=ni*enddoprod,7,5,,,,,,1/1000/axlab,x,uy/axlab,y,p(kn) xvar,3 plvar,7。

钢筋混凝土结构开裂计算方案1．概述开裂计算是工程中比较关心的问题，但一直是有限元分析的一个难点，涉及到材料本构、计算收敛性等诸多问题。

ANSYS ＋CivilFEM 提供了钢筋混凝土结构开裂计算功能，其中土木专用模块CivilFEM 提供的非线性混凝土计算适用于混凝土梁结构的非线性计算（包括开裂），可以直接通过截面定义钢筋，从而模拟钢筋混凝土梁。

但对于更一般的结构，用梁单元来模拟不一定合适，需要采用更一般的单元，ANSYS 提供了专用的钢筋混凝土实体单元SOLID65来模拟钢筋混凝土结构，该单元材料采用混凝土材料模型，可定义混凝土的开裂、压碎准则。

另外可以定义钢筋方向和体积率，可用来模拟钢筋混凝土的破坏。

本文将通过算例对ANSYS ＋CivilFEM 开裂计算的效果进行探讨，并针对一些计算难点提出初步的解决方案。

2．CivilFEM 开裂计算CivilFEM 适合于梁结构开裂分析，另外为了与后面SOLID65单元开裂计算结果进行比较，先探讨了CivilFEM 的开裂计算。

CivilFEM 开裂计算需要考虑的要点：1、激活CivilFEM 非线性模块（~CFACTIV ,NLC,Y ），这是CivilFEM 非线性计算的前提。

2、即使事实上为小变形，也必须打开几何非线性效应（NLGEOM,ON ），否则无法激活非线性迭代。

3、通常应该关闭求解控制（SOLCONTROL,OFF ），由于CivilFEM 非线性计算通过修改实常数的等效方法，自动求解控制反而可能导致发散。

4、在收敛不好的情况下，可以增加子步数、打开自动步长（AUTOTS,ON ）或可以给定一个比较大的迭代数（NEQIT,NUM ）,以改善收敛，线性搜索有时也可以改善收敛（LNSRCH,ON ）。

5、有些情况下上述调整可能仍然无法保证收敛，这通常发生在一些开裂、受压区状态转换的临界点，尤其在动力分析中更易出现，可以结合两个办法克服，一是放松收敛准则（CNVTOL ），开裂分析状态变化剧烈，往往是接近收敛但出现振荡，放松收敛可以保证在较松的准则下收敛，但可得到足以满足要求的结果。

ANSYS 理论基础一、钢筋混凝土模型1、Solid65单元——模拟混凝土和岩石等抗压能力远大于抗拉能力的非均匀材料开发的单元，可以模拟混凝土中的加强钢筋（或玻璃纤维、型钢等）；普通8节点三维等参元，增加针对混凝土材料参数和整体式钢筋模型；基本属性：——可以定义3种不同的加固材料；——混凝土具有开裂、压碎、塑性变形和蠕变的能力;—-加强材料只能受拉压,不能承受剪切力。

三种模型：分离式模型——把混凝土和钢筋作为不同的单元来处理，各自划分单元,或钢筋视为线单元（杆件link－spar8或管件pipe16,20）；钢筋和混凝土之间可以插入粘结单元来模拟界面的粘结和滑移；整体式模型——将钢筋分布于整个单元中，假定混凝土和钢筋粘结很好,并把单元视为连续均匀材料；组合式模型—-分层组合式：在横截面上分成许多混凝土层和若干钢筋层，并对截面的应变作出某些假设（如应变沿截面高度为直线）；或采用带钢筋膜的等参单元。

2、本构模型线性弹性、非线性弹性、弹塑性等；强度理论——Tresca、V on Mises、Druck —Prager等；3、破坏准则单轴破坏（Hongnested等）、双轴破坏（修正的莫尔库仑等）、三轴破坏（最大剪应力、Druck—Prager等），三参数、五参数模型；混凝土开裂前，采用Druck—Prager屈服面模型模拟塑性行为；开裂失效准则,采用William-Warnke五参数强度模型.4、基本数据输入混凝土：ShrCf-Op—张开裂缝的剪切传递系数,0~1ShrCf—Ol—闭合裂缝的剪切传递系数，0。

9～1UnTensSt—抗拉强度，UnCompSt—单轴抗压强度,（若取-1，则以下不必要）BiCompSt—双轴抗压强度，HydroPrs—静水压力,BiCompSt—静水压力下的双轴抗压强度，UnCompSt-静水压力下的单轴抗压强度,TenCrFac—拉应力衰减因子。

加固材料（材料号、体积率、方向角）二、其他材料模型在Ansys中，可在Help菜单中查阅各种不同单元的特性.例1、矩形截面钢筋混凝土板在中心点处作用－2mm的位移,分析板的受力、变形、开裂（采用整体模型分析法).材料性能如下:1、混凝土弹性模量E=24GPa，泊松比ν=0。

用ANSYS1立钢筋混凝土梁模型问题描述：钢筋混凝土梁在受到中间位移荷载的条件下的变形以及个组成部分的应力情况。

P=5mm位移L=2000mm图1钢筋混凝土结构尺寸图一、用合并节点的方法模拟钢筋混凝土梁1 .用solid65号单元以及beam188单元时材料特性钢材的应力应变关系混凝土的弹性模量采用线弹性TEMP建立钢筋线对钢筋线划分网格后形成钢筋单元建立混凝土单元合并单元节点后施加约束以及位移载荷进入求解器进行求解钢筋单元的受力云图.4Q2F-0375.269 150,536 225.806 301 . 075 混凝土的应力云图混凝土开裂2使用单元solid45号单元与beam188钢筋的应力应变关系不变，而混凝土应力应变关系为：混凝土单元WK.355713 5.067 11.37S3,11119.644EPS3钢筋单元 力与位移曲线 .13257E弓・51611-0^^9uOS31^-652Q B 2L7 25-7S4~H ・ 793・0190363E a 9Q715&•号E 】 233.34311.113194 ・453272 ・227350p(kn)g105uy、用约束方程法模拟钢筋混凝土梁1 .用solid65号单元以及beam188单元时混凝土以及钢筋采用线弹性关系: 建立钢筋线对钢筋线划分网格后形成钢筋单元建立混凝土单元对钢筋线节点以及混凝土节点之间建立约束方程WFOR.NMQMBFOR后施加约束以及位移载荷进入求解器进行求解；钢筋单元的受力云图MN011905 77.787 155.562 233.337 311.11238.899 116.675 194.45 272,225 350 混凝土的应力云图,1472166,969 13,79 20.612 27.43310.379 17 ・201 24 ・ DEE30.844混凝土开裂*11111112使用单元solid45号单元与beam188使用混凝土的本构关系曲线1255 7 9钢材的本构关系曲线钢筋的von mises应力.116491 77+86830.992155,62116.744 1.94,496233+372 311+124272-246 350混凝土的应力.1287895,695 11,662 17.429 23.195 3-012 B.779 14.545 20*312 26.079用在solid45号单元下，用合并节点法、约束方程法建立模中钢筋与混凝土之间的关系 的时候的一个力与位移全程曲线的比较。

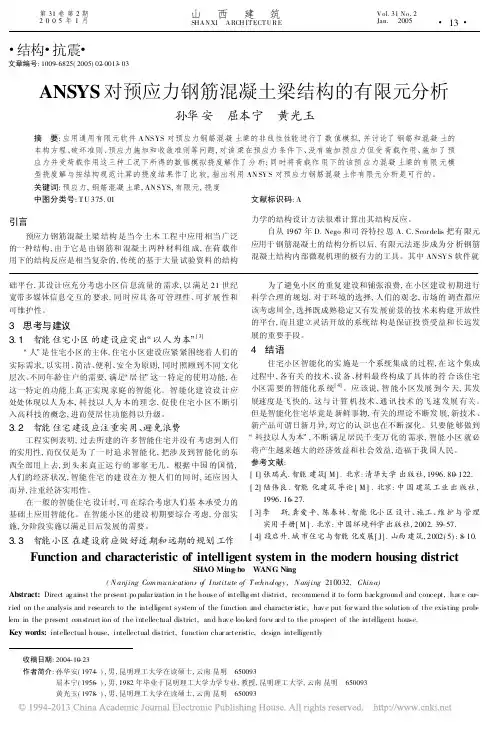

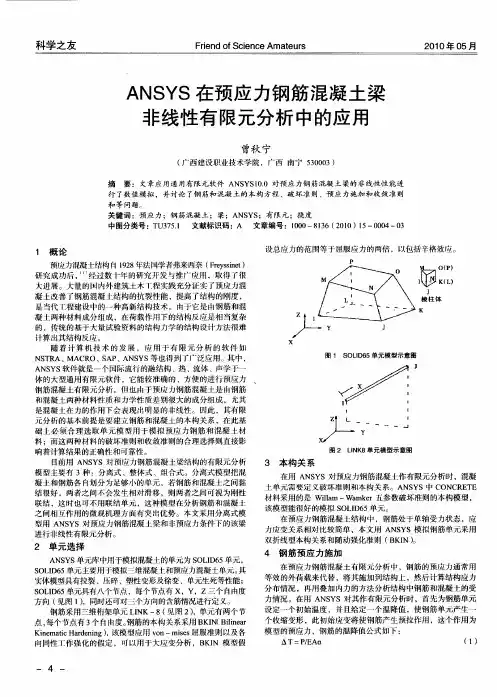

#结构#抗震#文章编号:1009-6825(2005)02-0013-03ANSYS 对预应力钢筋混凝土梁结构的有限元分析收稿日期:2004-10-23作者简介:孙华安(1974-),男,昆明理工大学在读硕士,云南昆明 650093屈本宁(1956-),男,1982年毕业于昆明理工大学力学专业,教授,昆明理工大学,云南昆明 650093黄光玉(1978-),男,昆明理工大学在读硕士,云南昆明 650093孙华安 屈本宁 黄光玉摘 要:应用通用有限元软件A NSYS 对预应力钢筋混凝土梁的非线性性能进行了数值模拟,并讨论了钢筋和混凝土的本构方程、破坏准则、预应力施加和收敛准则等问题,对该梁在预应力条件下、没有施加预应力但受荷载作用、施加了预应力并受荷载作用这三种工况下所得的数值模拟挠度解作了分析;同时将荷载作用下的该预应力混凝土梁的有限元模型挠度解与按结构规范计算的挠度结果作了比较,指出利用AN SY S 对预应力钢筋混凝土作有限元分析是可行的。

关键词:预应力,钢筋混凝土梁,AN SYS,有限元,挠度中图分类号:T U 375.01文献标识码:A引言预应力钢筋混凝土梁结构是当今土木工程中应用相当广泛的一种结构,由于它是由钢筋和混凝土两种材料组成,在荷载作用下的结构反应是相当复杂的,传统的基于大量试验资料的结构力学的结构设计方法很难计算出其结构反应。

自从1967年D.Nego 和司谷特拉思A.C.Scor delis 把有限元应用于钢筋混凝土的结构分析以后,有限元法逐步成为分析钢筋混凝土结构内部微观机理的极有力的工具。

其中AN SY S 软件就础平台,其设计应充分考虑小区信息流量的需求,以满足21世纪宽带多媒体信息交互的要求,同时应具备可管理性、可扩展性和可维护性。

3 思考与建议3.1 智能住宅小区的建设应突出/以人为本0[3]/人0是住宅小区的主体,住宅小区建设应紧紧围绕着人们的实际需求,以实用、简洁、便利、安全为原则,同时照顾到不同文化层次、不同年龄住户的需要,满足/居住0这一特定的使用功能,在这一特定的功能上真正实现家庭的智能化。

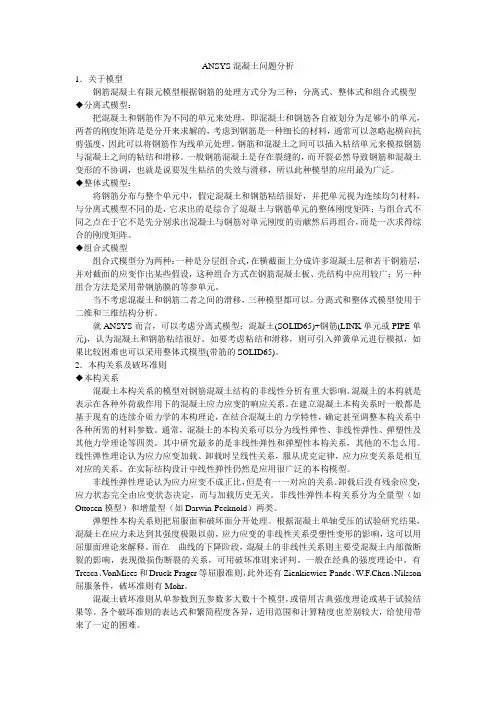

ANSYS混凝土问题分析1．关于模型钢筋混凝土有限元模型根据钢筋的处理方式分为三种：分离式、整体式和组合式模型◆分离式模型：把混凝土和钢筋作为不同的单元来处理，即混凝土和钢筋各自被划分为足够小的单元，两者的刚度矩阵是是分开来求解的，考虑到钢筋是一种细长的材料，通常可以忽略起横向抗剪强度，因此可以将钢筋作为线单元处理。

钢筋和混凝土之间可以插入粘结单元来模拟钢筋与混凝土之间的粘结和滑移。

一般钢筋混凝土是存在裂缝的，而开裂必然导致钢筋和混凝土变形的不协调，也就是说要发生粘结的失效与滑移，所以此种模型的应用最为广泛。

◆整体式模型：将钢筋分布与整个单元中，假定混凝土和钢筋粘结很好，并把单元视为连续均匀材料，与分离式模型不同的是，它求出的是综合了混凝土与钢筋单元的整体刚度矩阵；与组合式不同之点在于它不是先分别求出混凝土与钢筋对单元刚度的贡献然后再组合，而是一次求得综合的刚度矩阵。

◆组合式模型组合式模型分为两种：一种是分层组合式，在横截面上分成许多混凝土层和若干钢筋层，并对截面的应变作出某些假设，这种组合方式在钢筋混凝土板、壳结构中应用较广；另一种组合方法是采用带钢筋膜的等参单元。

当不考虑混凝土和钢筋二者之间的滑移，三种模型都可以。

分离式和整体式模型使用于二维和三维结构分析。

就ANSYS而言，可以考虑分离式模型：混凝土(SOLID65)+钢筋(LINK单元或PIPE单元)，认为混凝土和钢筋粘结很好。

如要考虑粘结和滑移，则可引入弹簧单元进行模拟，如果比较困难也可以采用整体式模型(带筋的SOLID65)。

2．本构关系及破坏准则◆本构关系混凝土本构关系的模型对钢筋混凝土结构的非线性分析有重大影响。

混凝土的本构就是表示在各种外荷载作用下的混凝土应力应变的响应关系。

在建立混凝土本构关系时一般都是基于现有的连续介质力学的本构理论，在结合混凝土的力学特性，确定甚至调整本构关系中各种所需的材料参数。

通常，混凝土的本构关系可以分为线性弹性、非线性弹性、弹塑性及其他力学理论等四类。

钢筋混凝土梁受压区温度裂缝分析与ANSYS仿真模拟钢筋混凝土梁受压区温度裂缝分析与ANSYS仿真模拟摘要：利用大型有限元分析软件ANSYS中的三维实体单元Solid65对钢筋混凝土梁进行热―结构耦合分析，模拟高温环境中预埋地脚螺栓对混凝土受热膨胀产生的约束作用。

计算结果显示，混凝土构件自身由于温度变化而产生的变形在受到外来阻力约束时，会导致混凝土裂缝的出现。

关键词：钢筋混凝土；温度应力；裂缝；非线性有限元；仿真中图分类：TU378文献标识码：A 文章编号：一般来说，不同季节和不同时间环境温度改变都会给材料带来“热胀冷缩”现象。

这种因为温度变化使材料产生的应力为温度应力。

对于室内环境温度较高或室外需要露天工作的混凝土构件，其温度变化较大所以产生的温度应力也较大，而这种温度应力对构件带来影响往往也是不可忽视的。

由于钢筋混凝土结构的性质复杂，材料非线性与几何非线性常同时存在，所以用传统的方法来分析和描述这种温度应力产生的变形则难度非常大[1]。

随着计算机处理能力的不断增强以及非线性有限元方法的日臻完善，有限元作为一个强有力的数值分析工具，在钢筋混凝土结构非线性分析中正显示着越来越大的实用性和方便性[2]。

目前，可以利用比较完善的特种单元来近似模拟混凝土或钢筋混凝土材料，在大型通用有限元软件ANSYS中，Solid65单元常被用来模拟钢筋混凝土等抗压能力远大于抗拉能力的非均匀材料。

另外ANSYS提供的热―结构耦合分析，可以将温度影响施加到建立的模型中进行分析，从而得出温度对结构产生的应力。

1工程描述由于水泥在煅烧过程将产生大量的粉尘和一定的热量,所以造成厂房内温度很高,环境恶劣。

电收尘器作为水泥工厂中常用的除尘设备，一般都是在烧成车间的梁上预埋钢板焊接或预埋高标号的地脚螺栓安装。

2002年，某水泥厂窑尾车间用于承受电收尘器的大梁，在使用一年后受压区靠近预埋螺栓的部位产生细小裂缝（见图1）。

为此建设单位邀请设计、施工、监理和部分专家对裂缝产生的原因和其对厂房的安全性，耐久性进行分析：1.1 出现裂缝的梁承受荷载、截面尺寸、配筋等均按国家规范和工艺要求设计，梁裂缝宽度及挠度均控制在规范允许范围内。

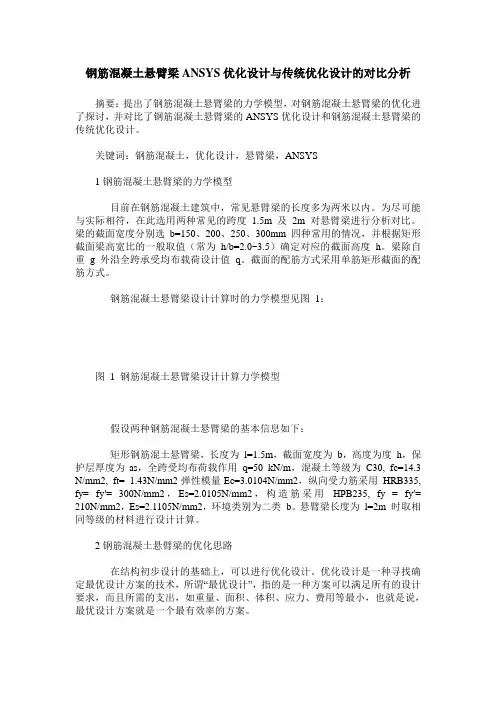

钢筋混凝土悬臂梁ANSYS优化设计与传统优化设计的对比分析摘要：提出了钢筋混凝土悬臂梁的力学模型，对钢筋混凝土悬臂梁的优化进了探讨，并对比了钢筋混凝土悬臂梁的ANSYS优化设计和钢筋混凝土悬臂梁的传统优化设计。

关键词：钢筋混凝土，优化设计，悬臂梁，ANSYS1钢筋混凝土悬臂梁的力学模型目前在钢筋混凝土建筑中，常见悬臂梁的长度多为两米以内。

为尽可能与实际相符，在此选用两种常见的跨度 1.5m 及2m 对悬臂梁进行分析对比。

梁的截面宽度分别选b=150、200、250、300mm 四种常用的情况，并根据矩形截面梁高宽比的一般取值（常为h/b=2.0~3.5）确定对应的截面高度h。

梁除自重g 外沿全跨承受均布载荷设计值q。

截面的配筋方式采用单筋矩形截面的配筋方式。

钢筋混凝土悬臂梁设计计算时的力学模型见图1：图 1 钢筋混凝土悬臂梁设计计算力学模型假设两种钢筋混凝土悬臂梁的基本信息如下：矩形钢筋混土悬臂梁，长度为l=1.5m，截面宽度为b，高度为度h，保护层厚度为as，全跨受均布荷载作用q=50 kN/m，混凝土等级为C30, fc=14.3 N/mm2, ft= 1.43N/mm2弹性模量Ec=3.0104N/mm2，纵向受力筋采用HRB335, fy= fy′= 300N/mm2，Es=2.0105N/mm2，构造筋采用HPB235, fy = fy′= 210N/mm2，Es=2.1105N/mm2，环境类别为二类b。

悬臂梁长度为l=2m 时取相同等级的材料进行设计计算。

2钢筋混凝土悬臂梁的优化思路在结构初步设计的基础上，可以进行优化设计。

优化设计是一种寻找确定最优设计方案的技术，所谓“最优设计”，指的是一种方案可以满足所有的设计要求，而且所需的支出，如重量、面积、体积、应力、费用等最小，也就是说，最优设计方案就是一个最有效率的方案。

对于钢筋混凝土梁单筋矩形截面，当梁上作用的荷载一定时，梁的截面尺寸和配筋有多种方案。

关于ANSYSY中钢筋混凝土模型建立的探讨摘要：本文主要以ansys ls-dyna进行钢筋混凝土数值模拟过程中，模型的建立与选择中时常遇到的各种问题进行探讨。

包括SolidWorks软件及hypermesh软件的联合应用及仿真模拟。

尽可能的减少繁琐的步骤，更快更精准的模拟出结果关键词：ansys ls-dyna；SolidWorks；hypermesh；仿真模拟1.钢筋混凝土模型建立的概况在我们日常用ANSYS进行数值模拟时，经常会遇到钢筋混凝土结构。

要满足工程实际情况，更加真实地反映真实地工效果。

就需要我们正确的建立钢筋混凝土模型，这是关键的第一步。

2.SolidWorksSolidWorks是建立钢筋混凝土模型的最简单的三维模型建立的工具。

当我们进行复杂模型的建立时，ansys自带的建模界面并不符合国人的建模习惯，也不简便，而SolidWorks的中文界面和强大的建模程序，可以大大降低工作量节省很多的时间。

并且，导入ansys中后可以完美结合。

并不会出现什么错误。

3.Hypermesh当我们用ANSYS软件进行网格划分时，会出现各种小问题，对于复杂模型特别是钢筋混凝土模型划分是十分不利的。

Hypermesh软件的强大的划分网格的功能就可以弥补这个缺陷。

4.三个软件的联合应用我们首先用SolidWorks软件进行钢筋混凝土模型的建立，然后倒入hypermesh中进行网格划分及材料模型定义，边界条件的设立，荷载的施加等等。

最后导入ansys ls-dyna求解器进行求解。

这三者的联合使用是目前最方便快捷的方法。

ANSYS分析流程图5.钢筋混凝土结构有限元模型根据钢筋的处理方法，钢筋混凝土有限元模型主要分为三种类型，即分离，整体和组合模型。

5.1分离模型分离的模型将混凝土和钢筋视为不同的单位，即将混凝土和钢筋分为足够小的单位，并分别求解两者的刚度矩阵。

作为细长材料，通常可以忽略横向剪切强度并将其视为线性元素。

ANSYS 钢筋混凝土建模一、简介钢筋混凝土有限元建模的方法与结果评价（前后处理），是对钢筋混凝土结构进行数值模拟的重要步骤，能否把握模型的可行性、合理性，如何从计算结果中寻找规律，是有限元理论应用于实际工程的关键一环。

Blackeage以自己做过的一组钢筋混凝土暗支撑剪力墙的数值模拟为例，从若干方面提出一些经验与建议。

希望大家一起讨论、批评指正(******************.cn)。

程序：ANSYS单元：SOLID65、BEAM188建模方式：分离暗支撑剪力墙结构由北京工业大学曹万林所提出，简言之就是一种在普通钢筋配筋情况下，加配斜向钢筋的剪力墙结构。

二、单元选择以前经常采用的钢筋混凝土建模方法是通过SOLID65模拟混凝土，通过SOLID65的实常数指定钢筋配筋率，后来发现这种整体式的模型并不理想，而且将钢筋周围的SOLID65单元选择出来，再换算一个等效的配筋率，工作量也并不小。

最关键的是采用整体式模型之后，得不出什么有意义的结论，弄一个荷载-位移曲线出来又和实验值差距比较大。

只有计算的开裂荷载与实验还算是比较接近，但这个手算也算得出来的东西费劲去装模作样的建个模型又有什么意义？所以，这次我尝试采用分离式的模型，钢筋与混凝土单元分别建模，采用节点共享的方式。

建模时发现，只要充分、灵活地运用APDL的技巧，处理好钢筋与混凝土单元节点的位置，效率还是很高的。

暗支撑剪力墙数值模型看过很多的资料，分离式模型是用LINK8与SOLID65的组合方式，这样做到是非常直观，因为LINK8是spar类型的单元，每个节点有3个自由度，这与SOLID65单元单节点自由度数量是一致的。

但是问题也就由此产生，当周围的混凝土开裂或是压碎时，SOLID65将不能对LINK8的节点提供足够地约束（如下图箭头方向），从而导致总刚矩阵小主元地出现影响计算精度，或者干脆形成瞬变体系导致计算提前发散。

LINK8+SOLID65的问题如果采用梁单元模拟暗钢筋，就算包裹钢筋的混凝土破坏了，钢筋单元本身仍可对连接点提供一定的侧向刚度（其实钢筋本身就是有一定抗弯刚度的），保证计算进行下去。

粘钢加固钢筋混凝土梁抗弯性能有限元分析在建筑结构领域，钢筋混凝土梁作为常见的承重构件，其性能的优劣直接关系到整个结构的安全性和稳定性。

随着时间的推移和使用条件的变化，一些钢筋混凝土梁可能会出现承载力不足、裂缝过大等问题，影响其正常使用。

粘钢加固作为一种有效的加固方法，能够显著提高钢筋混凝土梁的抗弯性能。

为了深入了解粘钢加固钢筋混凝土梁的工作机理和性能特点，有限元分析成为了一种重要的研究手段。

有限元分析是一种基于数学和力学原理的数值计算方法，它可以将复杂的结构离散为有限个单元，并通过求解方程组来模拟结构的受力和变形情况。

在粘钢加固钢筋混凝土梁的有限元分析中，需要建立合理的模型，包括混凝土、钢筋和钢板等部件，并定义它们之间的相互作用关系。

首先，混凝土材料的模拟是一个关键问题。

混凝土是一种非均质、非线性的材料，其力学性能受到多种因素的影响，如强度等级、骨料类型、加载方式等。

在有限元分析中，通常采用混凝土损伤塑性模型来描述混凝土的受力行为。

该模型考虑了混凝土在拉压作用下的损伤演化和塑性变形，可以较好地模拟混凝土的开裂和破坏过程。

钢筋作为混凝土梁中的主要受力部件，其模拟也需要准确可靠。

一般采用桁架单元来模拟钢筋，并通过定义钢筋的本构关系来反映其力学性能。

常用的钢筋本构关系有理想弹塑性模型和双折线模型等。

钢板在粘钢加固中起到增强梁的抗弯能力的作用。

钢板通常采用壳单元进行模拟，并定义其材料属性和厚度。

在模拟钢板与混凝土之间的粘结作用时，可以采用粘结单元或者设置接触关系来实现。

在建立有限元模型时，还需要考虑边界条件和加载方式。

边界条件应根据实际情况进行设置，例如简支梁的两端可以设置为铰支约束。

加载方式可以采用集中力加载或者均布荷载加载，以模拟梁在实际使用中的受力情况。

通过有限元分析，可以得到粘钢加固钢筋混凝土梁在不同荷载作用下的应力分布、变形情况和破坏模式等重要信息。

例如，在加载初期，梁的跨中挠度较小，混凝土和钢筋的应力也处于较低水平。
