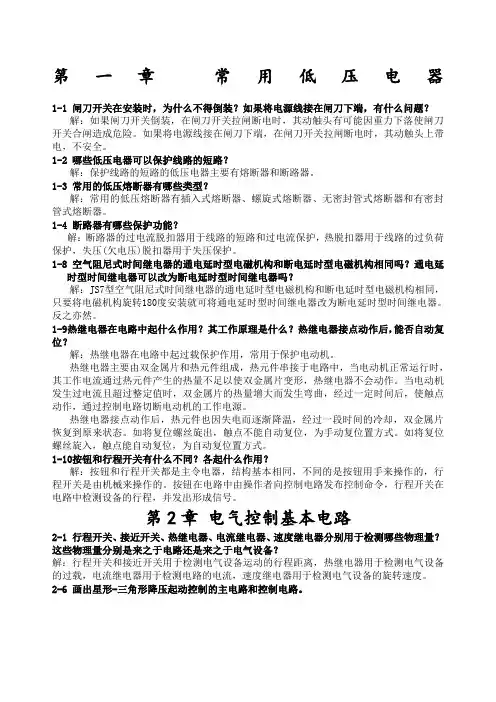

第一章常用低压电器1-1 闸刀开关在安装时,为什么不得倒装?如果将电源线接在闸刀下端,有什么问题?解:如果闸刀开关倒装,在闸刀开关拉闸断电时,其动触头有可能因重力下落使闸刀开关合闸造成危险。
如果将电源线接在闸刀下端,在闸刀开关拉闸断电时,其动触头上带电,不安全。
1-2 哪些低压电器可以保护线路的短路?解:保护线路的短路的低压电器主要有熔断器和断路器。
1-3 常用的低压熔断器有哪些类型?解:常用的低压熔断器有插入式熔断器、螺旋式熔断器、无密封管式熔断器和有密封管式熔断器。
1-4 断路器有哪些保护功能?解:断路器的过电流脱扣器用于线路的短路和过电流保护,热脱扣器用于线路的过负荷保护,失压(欠电压)脱扣器用于失压保护。
1-8 空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同吗?通电延时型时间继电器可以改为断电延时型时间继电器吗?解:JS7型空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同,只要将电磁机构旋转180度安装就可将通电延时型时间继电器改为断电延时型时间继电器。
反之亦然。
1-9热继电器在电路中起什么作用?其工作原理是什么?热继电器接点动作后,能否自动复位?解:热继电器在电路中起过载保护作用,常用于保护电动机。
热继电器主要由双金属片和热元件组成,热元件串接于电路中,当电动机正常运行时,其工作电流通过热元件产生的热量不足以使双金属片变形,热继电器不会动作。
当电动机发生过电流且超过整定值时,双金属片的热量增大而发生弯曲,经过一定时间后,使触点动作,通过控制电路切断电动机的工作电源。
热继电器接点动作后,热元件也因失电而逐渐降温,经过一段时间的冷却,双金属片恢复到原来状态。
如将复位螺丝旋出,触点不能自动复位,为手动复位置方式。
如将复位螺丝旋入,触点能自动复位,为自动复位置方式。
1-10按钮和行程开关有什么不同?各起什么作用?解:按钮和行程开关都是主令电器,结构基本相同,不同的是按钮用手来操作的,行程开关是由机械来操作的。

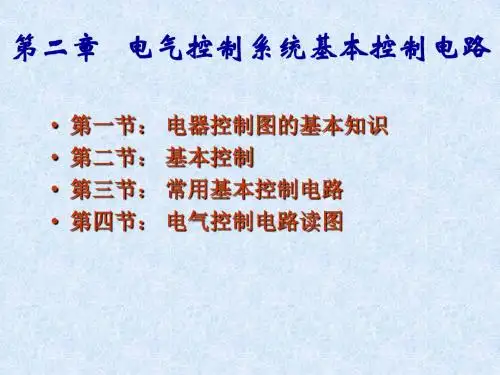

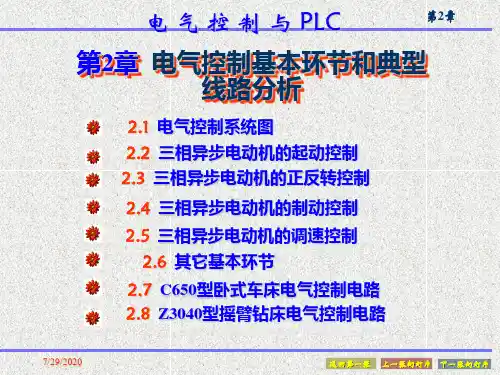

第二章电气控制电路基本环节主要内容:电气控制系统图的基本知识,三相异步电动机的起动、联锁、制动控制和保护环节。
重点:电气原理图的读图和分析方法,电动机的点动控制、连续运转控制、正反转控制、自动循环控制、顺序控制等基本控制电路和控制规律。
在工业、农业、交通运输等部门中,广泛使用着各种生产机械,它们大都以电动机作为动力来进行拖动。
电动机是通过某种自动控制方式来进行控制的,最常见的是继电接触器控制方式。
电气控制线路是把各种有触头的接触器、继电器、按钮、行程开关等电气元件,用导线按一定方式连接起来组成的控制线路。
它的作用是:实现对电力拖动系统的起动、调速、反转和制动等运行性能的控制,实现对拖动系统的保护,满足生产工艺要求,实现生产过程自动化。
优点:电路图直观形象,装置结构简单,价格便宜,抗干扰能力强,广泛应用于各类生产设备及控制、远距离控制和生产过程自动控制。
缺点:由于采用固定的接线方式,其通用性、灵活性较差,不能实现系列化生产;由于采用有触头的开关电器,触头易发生故障,维修量较大等。

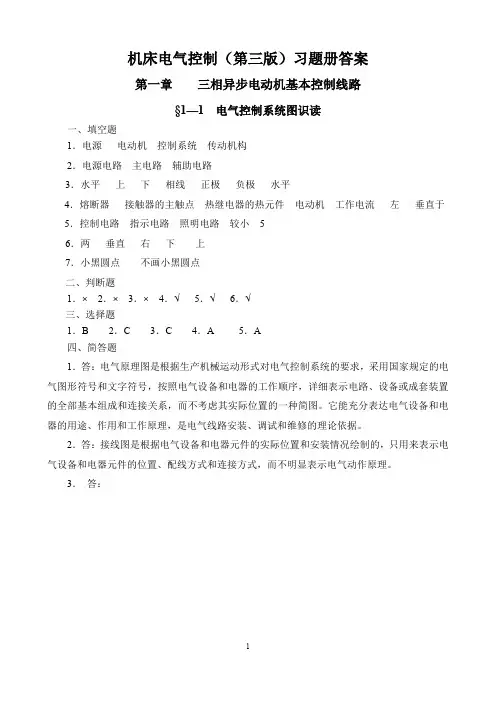

第一节电气控制系统图为了清晰地表达生产机械电气控制系统的结构、原理等设计意图,便于电气系统的安装、调试、使用和维护,将电气控制系统中各电气元件及其连接线路用一定的图形符号和文字符号表达出来,这就是电气控制系统图。
常用的电气控制系统图有电气原理图、安装接线图和电器元件布置图三种。
一、电气原理图电气原理图是根据工作原理而绘制的,不反映元器件的实际位置、大小,只反映元器件之间的连接关系,具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。
(一)绘制电气原理图的原则1.电气原理图的组成电气原理图可分为主电路和辅助电路。
主电路是从电源到电动机或线路末端的电路,是强电流通过的电路。
辅助电路包括控制电路、照明电路、信号电路及保护电路等,是小电流通过的电路。
绘制电路图时,主电路用粗线条绘制在原理图的左侧或上方,辅助电路用细线条绘制在原理图的右侧或下方。
电气控制的基本线路1. 介绍电气控制是现代工业中常见的控制方式之一。
它通过电气线路来控制电气设备的开关、速度、方向等参数,实现对设备的精确控制。
本文将介绍电气控制中常见的基本线路和其工作原理。
2. 基本元件电气控制线路中常用的基本元件有开关、继电器、接触器、按钮等。
下面将对这些基本元件进行简要介绍。
2.1 开关开关是电气控制线路中最基本的元件之一。
它能够打开或关闭电路,控制电流的通断。
开关通常由导电材料制成,分为单极、双极和多极开关。
2.2 继电器继电器是一种电控制电器,它通过小电流控制大电流的通断。
继电器通常由线圈和触点组成。
当线圈通电时,会产生磁场,吸引触点闭合或断开,从而控制电路的通断。
2.3 接触器接触器类似于继电器,也是一种电控制电器。
接触器通常用于控制较大功率的电气设备,如电动机。
它与继电器不同的是,接触器通常具有较高的额定电流和耐受能力。
2.4 按钮按钮用于控制电气设备的启动、停止或切换操作。
按钮通常有开关按钮和复位按钮两种类型。
开关按钮用于设备的启动和停止,而复位按钮用于恢复到初始状态。
电气控制中常用的基本线路有串联线路、并联线路、混合线路和反馈线路。
下面将详细介绍这些基本线路及其工作原理。
3.1 串联线路串联线路是最简单的电气控制线路之一,它将多个控制元件按照顺序连接在一起,电流依次流过每个控制元件。
当串联线路中的任意一个控制元件打开或关闭时,都会影响整个线路的通断情况。
3.2 并联线路并联线路是多个控制元件同时与电源相连,它们之间的连接点则与控制元件的输出端相连。
并联线路中的每个控制元件都可以独立地控制电路的通断情况。
混合线路是串联线路和并联线路的组合。
在混合线路中,串联线路和并联线路交替出现。
通过合理的设计,可以实现复杂的电气控制功能。
3.4 反馈线路反馈线路是一种特殊的电气控制线路,它通过将一部分输出信号反馈到输入端,实现对电气设备的精确控制。
反馈线路常用于需要精确测量和控制的系统中。
