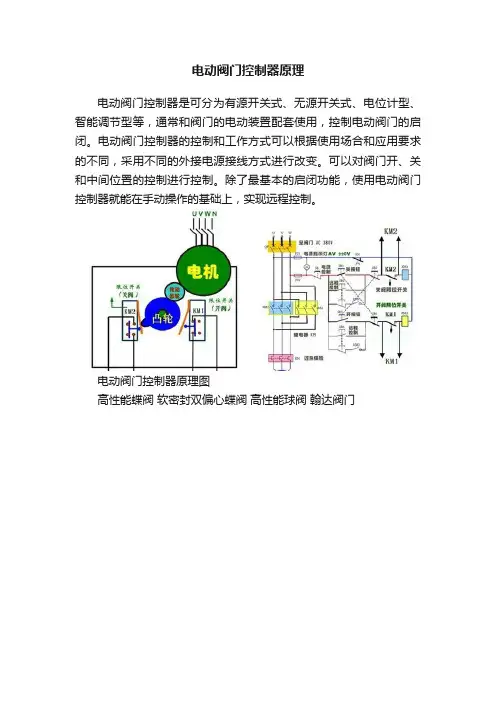

电动阀门控制器原理
电动阀门控制器是可分为有源开关式、无源开关式、电位计型、智能调节型等,通常和阀门的电动装置配套使用,控制电动阀门的启闭。
电动阀门控制器的控制和工作方式可以根据使用场合和应用要求的不同,采用不同的外接电源接线方式进行改变。
可以对阀门开、关和中间位置的控制进行控制。
除了最基本的启闭功能,使用电动阀门控制器就能在手动操作的基础上,实现远程控制。
电动阀门控制器原理图
高性能蝶阀软密封双偏心蝶阀高性能球阀翰达阀门。
电动阀门控制原理图 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-电动阀门控制原理图对话世界能源巨头让中国每年省出13个核电站“未来25年,全球能源需求增加的部分中将有近1/4来自于中国。
而能效水平低于工业发达国家近20%状况,无疑使中国能源紧张的形势更加严峻。
”“意法半导体营造了一个主动的可获益的大环境,数以百计的节能措施被建议并付诸实施,相关的节能投入每年平均为2500万美元。
”电子产品的发展给人类生活带来越来越多便利与美好体验的同时,一些弊端也随之而生,电子垃圾、环境污染、能源消耗速度过快等种种问题开始困扰人们。
于是,全球对环保与节能的关注达到了前所未有的高度,如何应对环保指令、开发新的节能产品、充分利用能源逐渐成为一个越来越热门的话题。
随着2008年奥运会的临近,中国政府也把环保节能提上日程。
节约能源,越来越成为我们时刻关注的大事。
为此,本报记者采访了意法半导体公司副总裁兼大中国区总裁柯明远,希望对该公司电子产品的能耗管理经验深入了解,并分析当今的能源管理市场及趋势。
>>>>产品名称:产品型D943H号:产品口DN50~2000径:产品压~力:产品材铸钢、不锈钢等质:产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力。
工作温度:-196℃-650℃。
连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式:手动、气动、液动、电动。
产品详细信息一、产品概述工洲引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

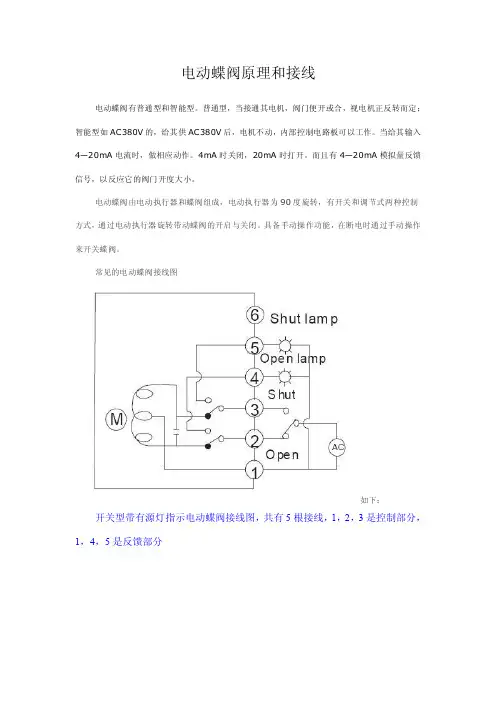

电动蝶阀原理和接线电动蝶阀有普通型和智能型。
普通型,当接通其电机,阀门便开或合,视电机正反转而定;智能型如AC380V的,给其供AC380V后,电机不动,内部控制电路板可以工作。
当给其输入4—20mA电流时,做相应动作。
4mA时关闭,20mA时打开。
而且有4—20mA模拟量反馈信号,以反应它的阀门开度大小。
电动蝶阀由电动执行器和蝶阀组成,电动执行器为90度旋转,有开关和调节式两种控制方式,通过电动执行器旋转带动蝶阀的开启与关闭。
具备手动操作功能,在断电时通过手动操作来开关蝶阀。
常见的电动蝶阀接线图如下:开关型带有源灯指示电动蝶阀接线图,共有5根接线,1,2,3是控制部分,1,4,5是反馈部分开关型带无源触点型反馈电动蝶阀接线图,1,2,3是控制部分接线,4,5,6为无源触点反馈开关型带开度信号反馈电动蝶阀接线图。
1,2,3为控制接线部分,4,5,6为反馈部分,输出0-5K的电阻值,可以选定AC380V三相电源电动蝶阀接线图智能调节式电动蝶阀接线图,输入输出4-20mA直流DC24V DC12V电动蝶阀接线图交换正负正开关电动蝶阀同时无源信号反馈以下是附加文档,不需要的朋友下载后删除,谢谢顶岗实习总结专题13篇第一篇:顶岗实习总结为了进一步巩固理论知识,将理论与实践有机地结合起来,按照学校的计划要求,本人进行了为期个月的顶岗实习。
这个月里的时间里,经过我个人的实践和努力学习,在同事们的指导和帮助下,对村的概况和村委会有了一定的了解,对村村委会的日常工作及内部制度有了初步的认识,同时,在与其他工作人员交谈过程中学到了许多难能可贵经验和知识。
通过这次实践,使我对村委会实务有所了解,也为我今后的顺利工作打下了良好的基础。
一、实习工作情况村是一个(此处可添加一些你实习的那个村和村委会的介绍)我到村村委会后,先了解了村的发展史以及村委会各个机构的设置情况,村委会的规模、人员数量等,做一些力所能及的工作,帮忙清理卫生,做一些后勤工作;再了解村的文化历史,认识了一些同事,村委会给我安排了一个特定的指导人;然后在村委会学习了解其他人员工作情况,实习期间我努力将自己在学校所学的理论知识向实践方面转化,尽量做到理论与实践相结合。

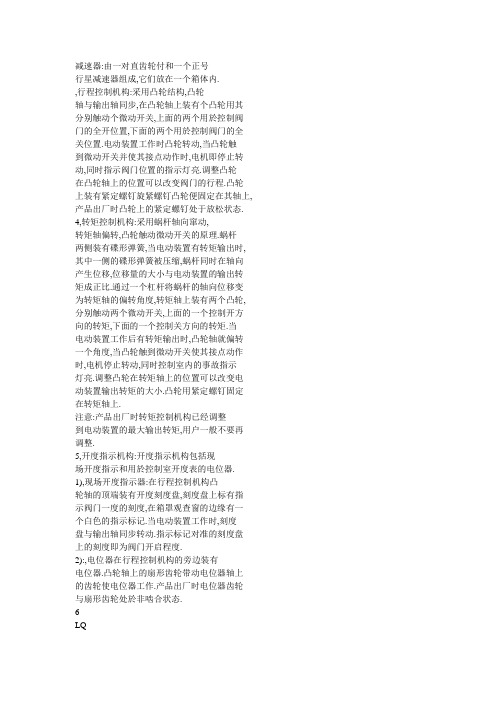

减速器:由一对直齿轮付和一个正号行星减速器组成,它们放在一个箱体内.,行程控制机构:采用凸轮结构,凸轮轴与输出轴同步,在凸轮轴上装有个凸轮用其分别触动个微动开关,上面的两个用於控制阀门的全开位置,下面的两个用於控制阀门的全关位置.电动装置工作时凸轮转动,当凸轮触到微动开关并使其接点动作时,电机即停止转动,同时指示阀门位置的指示灯亮.调整凸轮在凸轮轴上的位置可以改变阀门的行程.凸轮上装有紧定螺钉旋紧螺钉凸轮便固定在其轴上, 产品出厂时凸轮上的紧定螺钉处于放松状态. 4,转矩控制机构:采用蜗杆轴向窜动,转矩轴偏转,凸轮触动微动开关的原理.蜗杆两侧装有碟形弹簧,当电动装置有转矩输出时, 其中一侧的碟形弹簧被压缩,蜗杆同时在轴向产生位移,位移量的大小与电动装置的输出转矩成正比.通过一个杠杆将蜗杆的轴向位移变为转矩轴的偏转角度,转矩轴上装有两个凸轮, 分别触动两个微动开关,上面的一个控制开方向的转矩,下面的一个控制关方向的转矩.当电动装置工作后有转矩输出时,凸轮轴就偏转一个角度,当凸轮触到微动开关使其接点动作时,电机停止转动,同时控制室内的事故指示灯亮.调整凸轮在转矩轴上的位置可以改变电动装置输出转矩的大小.凸轮用紧定螺钉固定在转矩轴上.注意:产品出厂时转矩控制机构已经调整到电动装置的最大输出转矩,用户一般不要再调整.5,开度指示机构:开度指示机构包括现场开度指示和用於控制室开度表的电位器. 1),现场开度指示器:在行程控制机构凸轮轴的顶端装有开度刻度盘,刻度盘上标有指示阀门一度的刻度,在箱罩观查窗的边缘有一个白色的指示标记.当电动装置工作时,刻度盘与输出轴同步转动.指示标记对准的刻度盘上的刻度即为阀门开启程度.2):,电位器在行程控制机构的旁边装有电位器.凸轮轴上的扇形齿轮带动电位器轴上的齿轮使电位器工作.产品出厂时电位器齿轮与扇形齿轮处於非啮合状态.6LQ,手轮:手轮是用於手动开关阀门的,转动手轮可使阀门打开或关闭.型阀门电动装置的手动切换为全自动结构,没有切换手柄. 转动手电轮即为手动,按下控制室的按扭即为电动.79010,机械限位:机械限位是用来限制阀门开关极限位置的,它可以防止阀门开过头或关过头.其结构是在箱体上设有两个螺栓,调整螺栓旋进的深度可以改变阀门开关的极限位置, 约为°±°LQ型阀门电动装置可与BFA电气控制箱配套使用.电气控制原理及接线图:见图3,图4电缆出线孔:LQ型阀门电动装置有两个电缆出线孔,其具体尺寸见表1.三,电气控制机座号出线孔尺寸LQ1LQ2G3/4〃G1〃四,安装1,安装前先使阀门处于全关位置,电动装置输出轴的键槽与二个限位螺钉的相互位置处于图2所示的位置,然后把阀门的阀杆连同键一起装入电动装置输出轴的孔内,再同螺栓把门的法兰盘与电动装置的接盘固定.2,旋进关位置的限位螺钉,直至限位螺钉顶上了电动装量箱体内的限位块,再旋出1- 2圈,然后把限位螺钉上的锁紧螺母旋紧.3,转动手轮把阀门打开至"全开"位置,按上述方法调整开位置的限位螺钉.4,打开箱罩,按电控接图把电缆的芯线接到相应的端子上.5,转动手轮使阀门处于50%左右的开启位置,接通电源检查电气控制"开""关"按扭和指示灯是否与阀门旋向一致,如不一致应调整电源的相序使其一致.1五,调整1,调整的目的1)2),调整行程控制机构;当阀门达到用户所需的"全开"和"全关"位置时,凸轮能触动微动开关并使其触点动作切断电机电源.,调整电位器的工作位置,使控制室中的开度表指示的阀门开度情况与实际一致.2,调整的步骤a,行程控制机构的调整1),切断电源,转动手轮使阀门达到"全关"位置.2),顺时针转动行程控制机构中下面的二个凸轮,使二个凸轮触动相对应的微动开关(听到"卡达"声响),最好使2GXK开关稍先于1GXK开关动作,然后旋紧凸轮上的紧定螺钉.3),转动手轮,打开阀门至约50%全开位置,接通电源电动关闭阀门,用微动开关切断电机电源,使电动装置停止工作.4),检查开度指示刻度盘指示的阀门停止位置是否符合要求,如不符合要求,再按上述方法进行微量调整直至符合要求.5),转动手轮使阀门处于"全开"位置,按上述方法同时按与调整关向相反的方向转动凸轮,调整行程控制机构中上面二个控制"全开"位置的凸轮,使阀门电动打开时,其停止的位置符合要求.b电位器的最大旋转角度约270°,设计的工作角度为225°,调整的目的是使电位器的225°工作角度在其最大旋转角度约270°之内,以使控制室中的开度表指示正确及不使电位器损坏.其具体调整方法如下:1,当阀门处于"全关"位置时,逆时针转动电位器轴,当转到终点时,再往回转动约10°,使齿轮与电位器轴固定,然后松开扇形齿轮上的螺钉使其左端与电位器齿轮啮合并旋紧扇形齿轮上的紧定螺钉.2,调整控制室中的开度表上的"调零"和"满度"旋钮,使阀门处於"全关"位置开度表指示"0",处於"全开"位置时开度表指示"100",电位器工作位置的调整由电动装置在安装调整后须做以下性能检查合格后方可投入使用.1,接通电源,按下控制室中"关"按钮,电动装置工作,当阀门达到"全关"位置时行程控制机构能准确地切断电机电源,同时控制室中指示"全关"位置的指示灯亮,控制室中的开度表和现场开度指针皆指示"0".2,100按下控制室中"开"按钮,电动装置工作,当阀门达到"全开"位置时,行程控制机构能准确地切断电机电源,同时控制室中指示"全开"位置的指示灯亮,控制室中的开度表和现场开度指针皆指示"".七,安装调整后的性能检查八,润滑油1,LQ型阀门电动装置在产品出厂时,其箱体中已经注满了专用减速机脂.2,该产品不需定期更换润滑油脂.九,使用注意事项1,电动装置的电缆出线口要密封好,以防潮气进入内部.电缆应固定牢固,以防其受外力时牵动接线端子使接线损坏.2,3为防止误动作,在不经常用手动开关阀门的情况下,可将手轮取下.,该电动装置不需定期解体检修,但可以定期通电检查一下其性能.十,故障及其排除方法故障产生原因排除方法1,行程控制失灵2,开度指示失灵1,微动开关损坏2,凸轮螺钉松动3,端子板导线脱落1,更换微动开关2,重新调整并旋紧凸轮螺钉3,重新按牢导线1,电位器损坏2,电位器齿轮或扇形齿轮松动3,导线脱落4,开度表损坏1,更换电位器2,重新调整并旋紧齿轮螺钉3,接牢地线4,修复或更换开度表表3六,安装尺寸。
