全面解析5种常见悬挂—双叉臂式独立悬挂附件

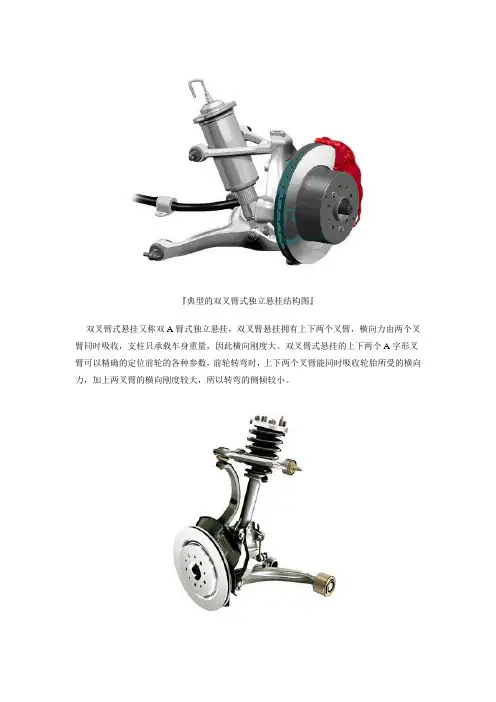

『典型的双叉臂式独立悬挂结构图』双叉臂式悬挂又称双A臂式独立悬挂，双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。

『阿尔法·罗密欧159的前悬采用了双叉臂式悬挂』『大众途锐的双叉臂悬挂结构图』双叉臂式悬挂通常采用上下不等长叉臂（上短下长），让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且能自适应路面，轮胎接地面积大，贴地性好。

『双叉臂式悬挂运动性出色，为法拉利、玛莎拉蒂等超级跑车所运用』相比麦弗逊式悬挂双叉臂多了一个上摇臂，不仅需要占用较大的空间，而且其定位参数较难确定，因此小型轿车的前桥出于空间和成本考虑一般不会采用此种悬挂。

但其具有侧倾小，可调参数多、轮胎接地面积大、抓地性能优异，因此绝大部分纯正血统的跑车的前悬挂均选用双叉臂式悬挂，可以说双叉臂式悬挂是为运动而生的悬挂，法拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双叉臂式前悬挂。

国内采用双叉臂式前悬挂的轿车主要有一汽丰田皇冠和一汽丰田锐志，以及奥迪的豪华SUV Q7、大众途锐等。

另外需要说明的是，双横臂式悬挂和双叉臂式悬挂有着许多的共性，只是结构比双叉臂式简单些可以称之为简化版的双叉臂式悬挂。

同双叉臂式悬挂一样双横臂式悬挂的横向刚度也较大，一般也采用上下不等长摇臂设置。

『本田思域的双横臂式悬挂』双横臂式悬挂设计偏向运动性，其性能优于麦弗逊式式悬挂、但比起真正的双叉臂式悬挂以及多连杆前悬挂要稍差一些。

国内采用双横臂式前悬挂的主要有：广州本田雅阁、一汽轿车马自达6以及北京奔驰-戴克的克莱斯勒300C。

而采用双横臂式后悬挂的有东风本田思域。

『后悬采用双横臂式悬挂的思域具有不错的运动性』主要优点：横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰；主要缺点：制造成本高、悬架定位参数设定复杂；『大众途锐前后悬均采用了双叉臂式独立悬挂』适用车型：运动型轿车、超级跑车以及高档SUV前后悬架。

汽车底盘悬架是指连接车身和车轮之间的一系列装置，主要作用是传递作用在车轮和车身之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，以保证汽车能平顺地行驶。

下面是几种常见的汽车底盘悬架类型：
- 麦弗逊式独立悬架：麦弗逊式独立悬架是当今世界用的最广泛的轿车前悬挂之一，其主要结构由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。

它的优点是结构简单、占用空间小、响应较快、制造成本低，但缺点是稳定性不佳，抗侧倾和制动点头能力较弱。

- 双叉臂式独立悬架：双叉臂式独立悬架拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

其优点是侧向支撑好、抓地力强、路感清晰，但缺点是制造成本高、悬架定位参数设定复杂。

- 多连杆式独立悬架：多连杆式独立悬架是由连杆，减震器和弹性元件组成的，它的优点是舒适性好、操控性好、结构简单，但缺点是占用空间大、成本高、高速稳定性较差。

- 扭力梁式非独立悬架：扭力梁式非独立悬架是由两个纵摆臂和一个横梁组成的，其优点是结构简单、占用空间小、成本低，但缺点是舒适性较差、操控性较差、抗侧倾能力较弱。

不同类型的汽车底盘悬架具有不同的特点，在选择汽车底盘悬架时，要根据车辆的用途、行驶环境等因素进行综合考虑。

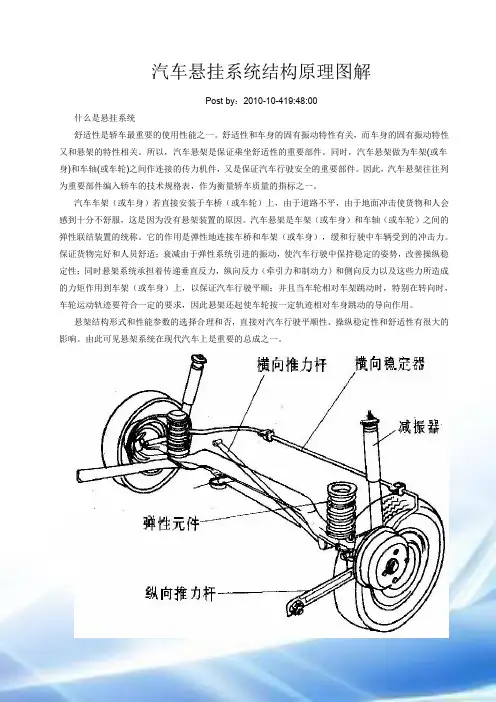

汽车悬挂系统结构原理图解Post by：2010-10-419:48:00什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性和车身的固有振动特性有关，而车身的固有振动特性又和悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)和车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）和车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理和否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮和车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。

汽车悬挂系统结构原理图解Post by：2010-10-419:48:00什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。

全面解析5种常见悬挂随着汽车产销量的高速发展，国内汽车的保有量也达到了空前的规模，消费者在购车的时候也不再简单把汽车看成是面子工程，而是越来越关心其汽车的各项性能，尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

悬挂在汽车底盘安放位置的示意图悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

奥迪运动轿车S4前后均采用了独立悬挂非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

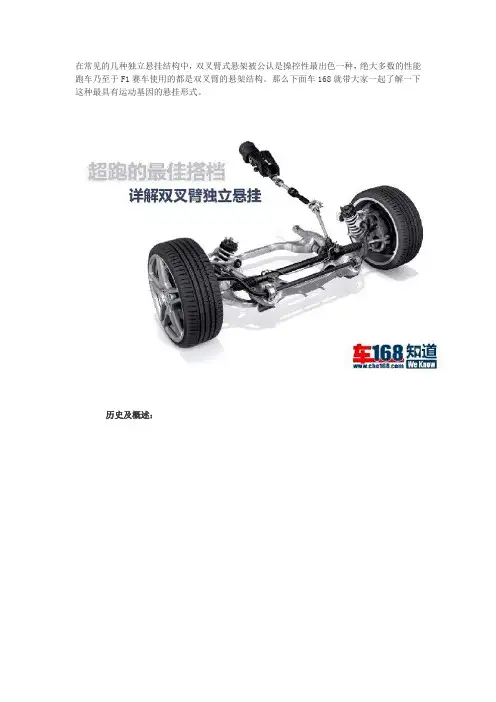

在常见的几种独立悬挂结构中，双叉臂式悬架被公认是操控性最出色一种，绝大多数的性能跑车乃至于F1赛车使用的都是双叉臂的悬架结构。

那么下面车168就带大家一起了解一下这种最具有运动基因的悬挂形式。

历史及概述：由于叉臂长的很像许愿骨，所以得名double wishbone suspension（双愿骨式悬架）双叉臂悬挂也叫做双A臂悬挂或者双摇臂悬挂，属于双横臂悬架中的一种，英文名为double wishbone suspension（双愿骨式悬架），这个名字据说来源于西方圣诞节上一种吃火鸡的习俗，当人们开始吃的时候，首先要对火鸡身上一根V字形的骨头许愿，而这根骨头就叫许愿骨（Wish bone）。

而因为在双叉臂悬架结构中的A臂或者是V臂和许愿骨的形状非常相似，故得名双愿骨（double wishbone）式悬架。

packard 120是首款使用了双叉臂悬挂的量产车双叉臂悬架最早出现于上世纪30年代，当时的方程式赛车已经开始使用类似双叉臂的悬挂结构，而1935年，来自美国底特律的汽车制造商packard在旗下车型packard 120上首次使用了双叉臂悬挂，作为当时豪华汽车的代表，pachard创造性的在量产车上首次使用了这种结构复杂的悬架，从而提升车辆的操控性能。

时至今日，双叉臂悬挂仍旧在除了各种性能跑车、豪华轿车和大型SUV上广泛使用。

关于双叉臂悬架起源的误区相似的结构让不少人误以为双叉臂悬挂来源于麦弗逊悬挂（左：麦弗逊；右：双叉臂）此前，在网络上流传着一种错误的说法，认为双叉臂悬挂的灵感来自于麦弗逊悬挂，是由麦弗逊悬挂改进得来的。

这个说法的根据就是双叉臂悬挂和麦弗逊悬挂都拥有相似的A 字形下摆臂和支柱式减震器的结构，所不同的是双叉臂结构在减震器上方还增加了连接车轮的A臂。

不过在事实上，双叉臂悬挂和麦弗逊悬挂并没有任何亲缘关系。

为何这么说呢？前面我们说过，早在上世纪30年代，双叉臂悬挂就已经开始在赛车运动上大量使用，而1935年则首次被使用在了量产的商品车上，而麦弗逊悬挂开始研发的时间为上世纪30年代中期，其设计灵感则是来源于飞机的起落架，而首次出现在商品车上则是在1949年的福特Vedette上。

全面解析5种常见悬挂麦弗逊式独立悬挂随着汽车产销量的高速发展，国内汽车的保有量也达到了空前的规模，消费者在购车的时候也不再简单把汽车看成是面子工程，而是越来越关心其汽车的各项性能，尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

『悬挂在汽车底盘安放位置的示意图』● 悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

『奥迪S4前后均采用了独立悬挂』非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

汽车悬架的分类
悬架系统按结构型式总体可以分为非独立悬架和独立悬架两大类。

汽车常见的悬架类型主要有纵置板簧式、纵臂扭转梁式非独立悬架以及麦弗逊式、双叉臂式、多连杆式独立悬架。

1、纵置板簧式非独立悬架：这种悬架就是在大货车上常见的钢板弹簧，它兼起减振与导向的作用，结构非常简单。

2、纵臂扭转梁式非立悬架：纵臂扭转梁式非立悬架是专为后轮设计的悬架结构，多数A级以下和低端SUV车型的后悬一般都采用了这种结构的悬架系统。

3、麦弗逊式独立悬架：麦弗逊悬架是目前使用最广泛的悬架类型，它主要由螺旋弹簧、减震器、三角形下摆臂组成。

它的运动特性是车轮只能沿主销上下跳动，而不能左右运动。

4、双叉臂式独立悬架：双叉臂式独立悬架在一些运动型车型上应用的比较多，它主要由两个三点式杆件加一个两点式杆件构成，两个横臂可以吸收横向上的力，支柱则主要承担车身重量，两个叉臂的顶点负责转向。

5、多连杆式独立悬架：多连杆独立悬架又可分为多连杆前悬架和多连杆后悬架系统。

其中前悬架一般为3连杆或4连杆式独立悬架；后悬架则一般为4连杆或5连杆式后悬
架系统，其中5连杆式后悬架应用较为广泛。

汽车悬架的分类及特点汽车悬架是连接车身和车轮的重要部件，它的主要功能是减震、支撑车身，保证车辆在行驶过程中的稳定性和平稳性。

根据悬架的结构和工作原理的不同，可以将汽车悬架分为独立悬架和非独立悬架两大类。

一、独立悬架独立悬架又称为独立式悬架，是指车辆的每个车轮都有独立的悬挂系统，彼此之间没有直接的连接。

独立悬架的特点是每个车轮都能够独立地对路面的不平进行响应，因此它能够提供更好的悬挂性能和行驶舒适性。

1. 麦弗逊式悬架：麦弗逊式悬架是一种常见的独立悬架形式，它通过弹簧和减震器支撑车身，保持车轮与车身的相对位置。

麦弗逊式悬架具有结构简单、可靠性高的特点，适用于大多数中低档轿车。

2. 双叉臂式悬架：双叉臂式悬架是一种运动性能较好的独立悬架形式，它通过两条弯曲的臂杆连接车轮和车身，可以提供较好的悬挂刚度和稳定性。

双叉臂式悬架常用于高档轿车和跑车。

3. 多连杆式悬架：多连杆式悬架是一种复杂的独立悬架形式，它通过多条连杆连接车轮和车身，可以提供更好的悬挂性能和操控稳定性。

多连杆式悬架常用于高档轿车和SUV。

二、非独立悬架非独立悬架是指车辆的两个车轮之间有直接的连接，一个车轮的运动会影响到另一个车轮。

非独立悬架的特点是结构简单、成本低廉，但悬挂性能和行驶舒适性较差。

1. 轴悬架：轴悬架是一种常见的非独立悬架形式，它通过一个横向的轴连接车轮，两个车轮之间没有独立的悬挂系统。

轴悬架适用于商用车和越野车等需要承载重物和通过复杂路况的车辆。

2. 拖曳臂悬架：拖曳臂悬架是一种非常简单的非独立悬架形式，它通过一条横向的臂杆连接车轮，可以提供一定的悬挂刚度和稳定性。

拖曳臂悬架常用于低档轿车和经济型车辆。

总结起来，独立悬架适用于追求悬挂性能和行驶舒适性的车辆，而非独立悬架适用于经济型车辆和需要承载重物的车辆。

在选择汽车时，消费者可以根据自己的需求和预算来选择合适的悬架类型。

同时，随着科技的发展，越来越多的汽车悬架采用了电子控制和可调节的设计，可以根据不同的驾驶条件和需求进行调整，进一步提升悬挂性能和行驶舒适性。

汽车悬挂系统分类汽车悬挂系统是指连接车身和车轮的重要部件，它承载着车身的重量并提供支撑和缓冲作用，保证车辆在行驶过程中的稳定性和舒适性。

根据悬挂系统的结构和工作原理的不同，可以将汽车悬挂系统分为以下几类：独立悬挂系统、非独立悬挂系统、主动悬挂系统和被动悬挂系统。

一、独立悬挂系统独立悬挂系统又称为独立悬架系统，是指每个车轮都有独立的悬挂装置，彼此之间没有直接的连接。

这种悬挂系统能够使每个车轮独立地对路面的不平进行反应，提高了车辆的通过性和操控性能。

常见的独立悬挂系统包括麦弗逊悬挂系统、双叉臂悬挂系统、多连杆悬挂系统等。

1. 麦弗逊悬挂系统麦弗逊悬挂系统是最常用的独立悬挂系统之一，它由减震器、弹簧、悬挂臂等组成。

它的特点是结构简单、重量轻、成本低，同时具有较好的悬挂性能和操控稳定性。

2. 双叉臂悬挂系统双叉臂悬挂系统是一种常见的独立悬挂系统，它由两根上下交叉的悬挂臂和减震器组成。

这种悬挂系统能够有效地减少车身的滚动和俯仰，提高车辆的稳定性和操控性能。

3. 多连杆悬挂系统多连杆悬挂系统是一种高级的独立悬挂系统，它由多个悬挂臂和减震器组成。

这种悬挂系统能够提供更加精确的悬挂控制，提高车辆的操控性和舒适性。

二、非独立悬挂系统非独立悬挂系统是指车轮之间存在直接的连接，它们共享一套悬挂装置。

这种悬挂系统相对于独立悬挂系统来说结构简单、成本低，但对路面的适应性较差。

常见的非独立悬挂系统包括扭力梁悬挂系统、拖曳臂悬挂系统等。

1. 扭力梁悬挂系统扭力梁悬挂系统是一种常见的非独立悬挂系统，它由一根横置的扭力梁连接车轮。

这种悬挂系统结构简单、重量轻，但对路面的适应性较差，容易产生颠簸和摇晃。

2. 拖曳臂悬挂系统拖曳臂悬挂系统是一种常见的非独立悬挂系统，它由一根横置的拖曳臂连接车轮。

这种悬挂系统在结构上比扭力梁悬挂系统更为复杂，但对路面的适应性和悬挂控制性能较好。

三、主动悬挂系统主动悬挂系统是指能够主动调节悬挂刚度和减震力的悬挂系统。

主流汽车的悬挂系统有哪些？看过后，你也是半个行家！悬挂系统，主要可以分为二大类，第一，独立悬挂，第二，非独立悬挂，有些可以再细分，有半独立悬挂等。

我们先来了解下非独立悬挂，什么是非独立悬挂，顾名思义，车轮的两个悬挂是连在一起的，不能独立运动的。

1、拖曳臂式悬挂代表车型：东风本田飞度、上海大众POLO、东风日产颐达、东风标致307、东风雪铁龙等，以及国产10万以内的大部分车型，比如吉利远景X3，长安CS35，长城H2等。

典型的拖曳臂悬挂结构图分类：扭力梁式悬挂，纵向拖曳臂式悬挂，纵向摆臂式悬挂。

分析：它的结构还保持着整体桥式的特性，这就使纵向拖臂所连接的车轮在动态运动中外倾角不会发生变化，在高速转向时会使前轮出现转向不足；但同时，连接左右纵臂的横梁在连接处为可转动式，在一定程度上可让左右车轮在小范围的空间内自由活动而不干扰到另一侧车轮，这又使拖曳臂式悬挂系统具备了一定的独立性。

评价：拖曳臂式悬挂的最大优点是结构简单实用，左右两轮空间较大，且转向时，车身外倾角没有变化，避震器不发生弯曲应力，所以轮胎摩擦小，乘坐性佳；当刹车时，除了车头较重会往下沉外，拖曳臂悬吊的后轮也会往下沉，以平衡车身。

这种悬挂的缺点是在高速转向时无法提供精准的控制。

2、钢板弹簧式非独立悬架代表车型，五菱宏光，以及一些货车、客车等。

钢板弹簧式非独立悬架钢板弹簧被用做非独立悬架的弹性元件，由于它兼起导向机构的作用，使得悬架系统大为简化。

这种悬架广泛用于货车的前、后悬架中。

它中部用U型螺栓将钢板弹簧固定在车桥上。

悬架前端为固定铰链，也叫死吊耳。

它由钢板弹簧销钉将钢板弹簧前端卷耳部与钢板弹簧前支架连接在一起，前端卷耳孔中为减少摩损装有衬套。

后端卷耳通过钢板弹簧吊耳销与后端吊耳与吊耳架相连，后端可以自由摆动，形成活动吊耳。

当车架受到冲击弹簧变形时两卷耳之间的距离有变化的可能。

接下来，我们了解下独立悬挂系统。

1、横臂式独立悬挂代表车型：广本雅阁、奥德赛特点，车轮可以在汽车横向平面内摆动。

双叉臂式悬架『典型的双叉臂式独立悬挂结构图』双叉臂式悬挂又称双A臂式独立悬挂，双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。

双叉臂式悬架由上下两根不等长V 字形或A字形控制臂以及支柱式液压减震器构成，通常上控制臂短于下控制臂。

上控制臂的一端连接着支柱减震器，另一端连接着车身；下控制臂的一端连接着车轮，而另一端则连接着车身。

上下控制臂还由一根连接杆相连，这根连杆同时也还与车轮相连接。

在整个悬架构造中，通过对多个支点的连接提高了上下控制臂以及整个悬架的整体性。

缺点制造成本高、悬架定位参数设定复杂。

优点横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰。

『阿尔法·罗密欧159的前悬采用了双叉臂式悬挂』『大众途锐的双叉臂悬挂结构图』双叉臂式悬挂通常采用上下不等长叉臂（上短下长），让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且能自适应路面，轮胎接地面积大，贴地性好。

『双叉臂式悬挂运动性出色，为法拉利、玛莎拉蒂等超级跑车所运用』相比麦弗逊式悬挂双叉臂多了一个上摇臂，不仅需要占用较大的空间，而且其定位参数较难确定，因此小型轿车的前桥出于空间和成本考虑一般不会采用此种悬挂。

但其具有侧倾小，可调参数多、轮胎接地面积大、抓地性能优异，因此绝大部分纯正血统的跑车的前悬挂均选用双叉臂式悬挂，可以说双叉臂式悬挂是为运动而生的悬挂，法拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双叉臂式前悬挂。

国内采用双叉臂式前悬挂的轿车主要有一汽丰田皇冠和一汽丰田锐志，以及奥迪的豪华SUV Q7、大众途锐等。

另外需要说明的是，双横臂式悬挂和双叉臂式悬挂有着许多的共性，只是结构比双叉臂式简单些可以称之为简化版的双叉臂式悬挂。

1、吊挂的分类〔l〕非独立式吊挂：两侧车轮安装于一根整体式车桥上，车桥通过吊挂与车架相连。

这种吊挂布局简单，传力可靠，但两轮受冲击震动时互相影响。

而且由于非吊挂质量较重，吊挂的缓冲性能较差，行驶时汽车振动，冲击较大。

该吊挂一般多用于载重汽车、普通客车和一些其他车辆上。

〔2〕独立式吊挂：每个车轮单独通过一套吊挂安装于车身或者车桥上，车桥采用断开式，中间一段固定于车架或者车身上；此种吊挂两边车轮受冲击时互不影响，而且由于非吊挂质量较经；缓冲与减震能力很强，乘坐舒适。

各项指标都优于非独立式吊挂，但该吊挂布局复杂，而且还会便驱动桥、转向系变得复杂起来。

采用此种吊挂的有下面两大类车辆。

①轿车、客车及载人车辆。

可明显提高乘坐舒适性，而且在高速行驶时提高汽车的行驶不变性。

②越野车辆、军用车辆和矿山车辆。

在坏路和无路的情说下，可包管全部车轮与地面的接触，提高汽车的行驶不变性和附着性，阐扬汽车的行驶速度。

2．弹性元件的种类〔1〕钢板弹簧：由多片不等长和不等曲率汽车悬架那种比较好的钢板叠合而成。

安装好后两端自然向上弯曲。

钢板弹簧除具有缓冲作用外，还有必然的减震作用，纵向安插时还具有导向传力的作用，非独立吊挂大多采用钢板弹簧做弹性元件，可省去导向装置和减震器，布局简单。

〔2〕螺旋弹簧：只具备缓冲作用，多用于轿车独立吊挂装置。

由于没有减震和传力的功能，还必需设有专门的减震器和导向装置。

〔3〕油气弹簧：以气体作为弹性介质，液体作为传力介质，它不单具有良好的缓冲能力，还具有减震作用，同时还可调节车架的高度，适用于重型车辆和大客车使用。

〔4〕扭杆弹簧；将用弹簧杆做成的扭杆一端固定于车架，另一端通过摆臂与车轮相连，操纵车轮跳动时扭杆的扭转变形起到缓冲作用，适合于独立吊挂使用。

3、减震器多采用筒式减震器，操纵油液在小孔内的节流作用来消耗振动能量。

减震器的上端与车身或者车架相连，下端与车桥相连。

大都为压缩和伸张行程都能起作用的双作用减震器，4、导向装置独立吊挂上的弹性元件，大多只能传递垂直载荷而不克不及传递纵向力和横向力，必需另设导向装置。
