典型的多连杆独立悬挂结构图

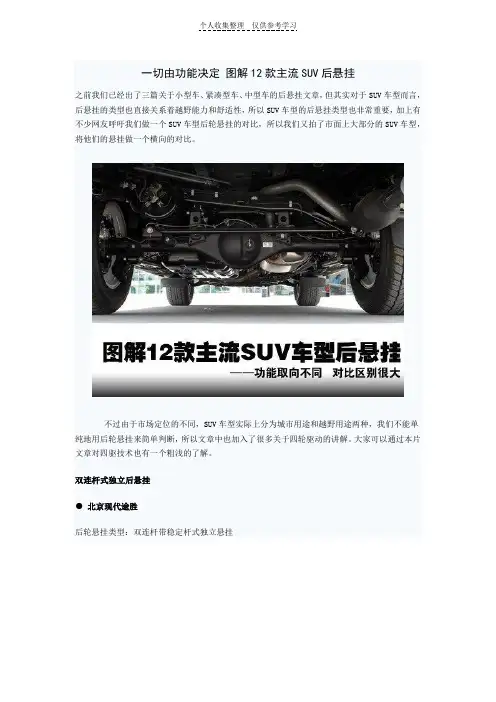

一切由功能决定图解12款主流SUV后悬挂之前我们已经出了三篇关于小型车、紧凑型车、中型车的后悬挂文章，但其实对于SUV车型而言，后悬挂的类型也直接关系着越野能力和舒适性，所以SUV车型的后悬挂类型也非常重要，加上有不少网友呼吁我们做一个SUV车型后轮悬挂的对比，所以我们又拍了市面上大部分的SUV车型，将他们的悬挂做一个横向的对比。

不过由于市场定位的不同，SUV车型实际上分为城市用途和越野用途两种，我们不能单纯地用后轮悬挂来简单判断，所以文章中也加入了很多关于四轮驱动的讲解。

大家可以通过本片文章对四驱技术也有一个粗浅的了解。

双连杆式独立后悬挂● 北京现代途胜后轮悬挂类型：双连杆带稳定杆式独立悬挂为什么先说双连杆式独立悬挂呢？因为我研究了所有拍到的SUV车型的后轮悬挂，没有发现比这种悬挂更“柔弱”的了。

途胜虽然是所谓独立悬挂，但双连杆仅仅是比凯越的连杆粗了一点点，而凯越在紧凑型车中可以说是垫底的车型，如此可见作为SUV车型，途胜的悬挂怎么样。

途胜的悬挂显然完全不是用来越野的，根本经受不起侧面的冲击力，所以只不过是一辆“升高悬挂的轿车”，更完全没有必要买四驱车型，也千万不要开着它去和别的车一起玩越野。

另外，狮跑因为是和途胜相同的平台，所以悬挂类型也是一样的。

●广汽丰田汉兰达后轮悬挂类型：双连杆式独立悬挂众所周知，汉兰达使用的是和中型车凯美瑞相同的底盘，那么他们的后轮悬挂类型是不是也一样呢？凯美瑞使用的双连杆后悬在中型车中可有点拿不出手，汉兰达那么大块头，怎么也得比凯美瑞的后悬强一些吧？不过当我们看到汉兰达和凯美瑞一样粗细的双连杆时，一切疑问就都没有了，取而代之的是失望。

毫无疑问，这么细的连杆根本不能指望它来抵御越野时强大的侧向冲击力，一次弹跳甚至都有可能让它的双连杆彻底变形，更不要说别的高难度越野动作了。

这样的悬挂只有一种好处：在市区里行走的时候很轻盈，悬挂的感觉很软很舒适。

如果必须要找汉兰达的一些优点的话，那么唯一值得一说的就是全系标配的HAC上坡辅助，不过一定要记得：这个功能是电脑系统的功劳，和汉兰达羸弱的底盘功力没有任何关系。

全面解析5种常见悬挂在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

『悬挂在汽车底盘安放位置的示意图』● 悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

『奥迪S4前后均采用了独立悬挂』非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

汽车悬挂系统结构原理图解Post by：2010-10-419:48:00什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。

图解汽车（10）汽车悬挂系统结构解析● 悬挂的作用汽车悬挂是连接车轮与车身的机构，对车身起支撑和减振的作用。

主要是传递作用在车轮和车架之间的力，并且缓冲由不平路面传给车架或车身的冲击力，衰减由此引起的震动，以保证汽车能平顺地行驶。

典型的悬挂系统结构主要包括弹性元件、导向机构以及减震器等部分。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。

● 独立悬挂和非独立悬挂的区别汽车悬挂可以按多种形式来划分，总体上主要分为两大类，独立悬挂和非独立悬挂。

那怎么来区分独立悬挂和非独立悬挂呢？独立悬挂可以简单理解为，左右两个车轮间没有硬轴进行刚性连接，一侧车轮的悬挂部件全部都只与车身相连。

而非独立悬挂两个车轮间不是相互独立的，之间有硬轴进行刚性连接。

从结构上看，独立悬挂由于两个车轮间没有干涉，可以有更好的舒适性和操控性。

而非独立悬挂两个车轮间有硬性连接物，会发生相互干涉，但其结构简单，有更好的刚性和通过性。

● 麦弗逊式悬挂麦弗逊悬挂是最为常见的一种悬挂，主要有A型叉臂和减振机构组成。

叉臂与车轮相连，主要承受车轮下端的横向力和纵向力。

减振机构的上部与车身相连，下部与叉臂相连，承担减振和支持车身的任务，同时还要承受车轮上端的横向力。

麦弗逊的设计特点是结构简单，悬挂重量轻和占用空间小，响应速度和回弹速度就会越快，所以悬挂的减震能力也相对较强。

然而麦弗逊结构结构简单、质量轻，那么抗侧倾和制动点头能力弱，稳定性较差。

目前麦弗逊悬挂多用于家用轿车的前悬挂。

● 双叉臂式悬挂双叉臂式悬挂（双A臂、双横臂式悬挂），其结构可以理解为在麦弗逊式悬挂基础上多加一支叉臂。

车轮上部叉臂，与车身相连，车轮的横向力和纵向力都是由叉臂承受，而这时的减振机构只负责支撑车体和减振的任务。

由于车轮的横向力和纵向力都由两组叉臂来承受，双叉臂式悬挂的强度和耐冲击力比麦弗逊式悬挂要强很多，而且在车辆转弯时能很好的抑制侧倾和制动点头等问题。

全面解析5种常见悬挂之一：麦弗逊式独立悬挂随着汽车产销量的高速发展，国内汽车的保有量也达到了空前的规模，消费者在购车的时候也不再简单把汽车看成是面子工程，而是越来越关心其汽车的各项性能，尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

悬挂在汽车底盘安放位置的示意图悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

奥迪运动轿车S4前后均采用了独立悬挂非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

全面解析5种常见悬挂在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

『悬挂在汽车底盘安放位置的示意图』● 悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

『奥迪S4前后均采用了独立悬挂』非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

全面解析5种常见悬挂随着汽车产销量的高速发展，国内汽车的保有量也达到了空前的规模，消费者在购车的时候也不再简单把汽车看成是面子工程，而是越来越关心其汽车的各项性能，尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

悬挂在汽车底盘安放位置的示意图悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

奥迪运动轿车S4前后均采用了独立悬挂非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

多连杆悬架详解（样例5）第一篇：多连杆悬架详解多连杆悬架详解汽车悬挂系统从最初的非独立悬挂到独立悬挂，然后又从独立悬挂中衍生出麦弗逊，双叉式等繁多的种类，这里我们来介绍独立悬挂中最先进的设计：多连杆悬挂所谓多连杆悬挂，顾名思义就是通过各种连杆配置把车轮与车身相连的一套悬挂机构。

而连杆数量在3根以上才称为多连杆，目前主流的连杆数量为5连杆。

因此其结构要比双叉和麦弗逊复杂很多。

我们知道，双叉悬挂是通过上下两个A字型控制臂对车轮进行定位。

由于A字型控制臂仅能做上下方向的浮动，通过对控制臂长度的设计配置可以达到动态控制车轮外倾角的目的，提高汽车转弯时的操控性能。

但对于转向轮和随动轮来说，仅仅靠控制外倾角来适应弯道所提高的性能显然是有限的。

在四轮定位参数中除了外倾角，还有前束角也是影响弯道操控的重要参数，那么怎么样才能像控制外倾角一样动态控制前束角呢？这一点双叉臂可以做到，但提高的性能非常有限。

虽然双叉臂悬挂在设计上拥有很大的设计自由度，如果要用双叉臂来控制前束，通常的做法就是在A字型控制臂与车身相连的前端连接处装入较柔软的橡胶衬套。

当车辆转弯时由于前后衬套的刚度不同，车轮会向弯道方向改变一定的前束角度，如果这种设计用于后轮，后轮就可在横向力的作用下随动转向，虽然这个转向角度很小，但对性能还是有一定提高的。

通过设计橡胶衬套的刚度能达到一定的可变前束角角度以及随动转向功能，但橡胶衬套的首要任务还是起连接悬挂和隔绝震动的作用，因此刚度不能过低。

这就造成对可变前束以及随动转向的局限性，紧能获得一个很小的角度。

多连杆悬挂就完全解决了这个问题，它通过不同的连杆配置，使悬挂在收缩时能自动调整外倾角，前束角以及使后轮获得一定的转向角度。

其原理就是通过对连接运动点的约束角度设计使得悬挂在压缩时能主动调整车轮定位，而且这个设计自由度非常大，能完全针对车型做匹配和调校。

因此多连杆悬挂能最大限度的发挥轮胎抓地力从而提高整车的操控极限。

前言悬架是现代汽车的重要组成部分之一。

虽然并非汽车在行进必不可少的装备，但如果没有悬架，将极大的影响汽车的操纵稳定性和平顺性。

悬架对整车性能有着重要的影响。

在汽车市场竞争日益加剧的今天，人们对汽车的性能的认识更多的靠更为直接的感观感受，而非他们不太懂得的专业术语。

因此，对汽车操纵稳定性﹑平顺性的提升成为了各大汽车厂商的共识。

与此关系密切的悬架系统也被不断改进，主动半主动悬架等具有反馈的电控系统在高端车辆上的应用日趋广泛。

无论定位高端市场，还是普通家庭的经济型轿车，没有哪个厂家敢忽视悬架系统及其在整车中的作用。

这一切，都是因为悬架系统对乘员的主观感受密切联系。

悬架系统的优劣，乘员在车上可以马上感受到。

“木桶理论”，很多人都知道，整车就好比是个“大木桶”，悬架是它的一片木板。

虽然，没有悬架的汽车还是可以跑动的，但是坐在上面是很不舒服的。

坐过农用车货厢的人，对此应该是颇有些体会的，即便是较好的路况，在上面也是颠来颠去的。

因为它的悬架很简单，对平顺性和操纵稳定性考虑的很少。

只有当悬架这块木板得到足够重视，才能使整车性能得以提升。

否则，只能是句空话。

正因为悬架在现代汽车上的重要重要作用，应该重视汽车悬架的设计。

只有认真，严谨的设计才能确保其与整车的完美匹配。

而要做到这一点，就必须，查阅大量相关书籍，图册，行业和国家标准。

这些是对我们这些将来要从事汽车设计，制造工作的工科出身的大学毕业生的必须经历的一个必不可少的训练。

没有经过严格的训练的洗礼，是不可能具备这种专业精神和素质的。

目录前言 (1)第一章悬架的功用 (3)第二章悬架系统的组成 (6)第三章悬架的类型及特点 (7)§ (8)§ (10)第四章匹配车型的选择 (13)第五章悬架主要参数的确定 (15)§f.......................................................................................... 错误!未定义书签。

汽车各类悬架系统图解说明独立悬架与非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有轿的车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

多连杆式独立悬架1. 简介多连杆式独立悬架（Multi-link Independent Suspension）是一种汽车悬架系统，通过多个连杆连接车轮和车身，实现了车身与车轮的相对独立运动。

这种悬架系统在提供舒适性、操控性和悬架调校方面具有优势，被广泛应用于高档车型和赛车中。

2. 悬架系统组成多连杆式独立悬架由以下几个关键组件组成：2.1 上下控制臂多连杆式独立悬架通常由上下两个控制臂组成，上控制臂连接车轮与汽车车身的上部，而下控制臂连接车轮与汽车车身的下部。

这两个控制臂的设置可以有效地控制车轮的运动范围，并且提供稳定的支撑。

2.2 连杆连接上下控制臂的连杆是多连杆悬架的核心组成部分。

连杆通过多个连接点与控制臂相连，形成稳定的三角形结构，从而实现车身与车轮的相对独立运动。

通过调整连杆的长度和角度，可以对悬架系统的性能进行调校，提高车辆的操控性和舒适性。

2.3 减振器减振器是悬架系统中的重要组成部分，用于吸收和控制车轮的快速运动。

在多连杆式独立悬架中，减振器通常安装在上下控制臂之间，并通过弹簧提供补偿力。

减振器的选用对悬架系统的性能有着重要的影响，可以提高悬架系统的稳定性和舒适性。

3. 优点与应用多连杆式独立悬架具有以下几个优点：•舒适性：多连杆式独立悬架可以有效地分散和减小路面不平的冲击，提供更好的乘坐舒适性。

•操控性：通过调整连杆的长度和角度，可以使车轮保持更好的接地性，提供更准确的操控响应，提高车辆的操控性能。

•稳定性：多连杆式独立悬架可以降低车身的侧倾和横向摆动，提高车辆的稳定性和平顺性。

•适应性：多连杆式独立悬架适用于各种路况和行驶状态，可以适应不同的驾驶需求和道路条件。

多连杆式独立悬架主要应用于高档车型和赛车中。

高档车型一般注重乘坐舒适性和操控性能，而赛车则需要更高的悬架性能来应对高速和激烈的赛道条件。

4. 参考车型以下是一些使用多连杆式独立悬架的经典车型：•奔驰S级：奔驰S级采用了RMATIC空气悬挂系统，配合多连杆式独立悬架，提供了出色的悬架调校和高品质的乘坐舒适性。

多连杆式独立悬架前些年，结构复杂、成本高昂、舒适性较好的多连杆式独立悬架还只服务于豪华轿车，或少部分定位较高端的中高级别轿车。

一时间，综合指标过硬、兼顾了操控和行驶舒适在内多种特性的多连杆式独立悬架似乎被归入了奢侈品类，让预算有限只能购买低端车型的“穷人们”望其兴叹。

还好，近几年来随着汽车制造技术的不断提升，零部件单位生产成本逐步降低，理智的汽车厂商们开始设法让处于金字塔中低部的低端轿车也装备这种结构复杂、能优异的悬架，以此来提高车辆在行驶过程中的综合表现，并在同级别车型中形成鹤立鸡群的效应。

多连杆式独立悬架的结构虽复杂，但操控性和舒适性较其他悬架更高顾名思义，多连杆式悬架就是指由三根或三根以上连接拉杆构成，并且能提供多个方向的控制力，使轮胎具有更加可靠的行驶轨迹的悬架结构。

不过时下，由于三连杆结构已不能满足人们对于底盘操控性能的更高追求，只有结构更为精确、定位更加准确的四连杆式和五连杆式悬架才能称得上是真正的多连杆式，这两种悬架结构通常分别应用于前轮和后轮。

以常运用于后轮的五连杆式悬架为例，五根连杆分别指主控制臂、前置定位臂、后置定位臂、上臂和下臂（见图一）；其中，主控制臂可以起到调整后轮前束的作用，以提高车辆行驶稳定性，有效降低轮胎的摩擦。

在这里需要说明一下的是，国产丰田凯美瑞的后轮两连杆式独立悬架并不属于多连杆式悬架的范畴，仅仅只是融入了多连杆式悬架理念的麦弗逊悬架。

位于上端的支柱减震器与车身相连，下端的A臂变成了两根连杆，在性能表现上两连杆与麦弗逊悬架有许多相似之处，优点在于重量轻、减震响应速度快，但缺点也非常明显，在刚度、侧面支撑、减震方面都不及真正的多连杆悬架。

很好的例子就是因车速过快造成车辆失控并冲上隔离带，两连杆式后悬架的刚度就会因此而受到考验，同时因为冲上隔离带致使撞击力过大导致后悬架的两根连杆断裂，于是整个后悬架就有脱落的可能性。

图一多连杆悬架的结构图（本田雅阁）梅赛德斯-奔驰CLK车型多连杆多悬多连杆悬架的工作原理是连杆共同作用的组合效应与这种优化过的麦弗逊式悬架相比，真正的多连杆悬架的构造不仅增加了对车轮上方的控制力，对车轮的前后方也有相应的连杆产生作用力，主要作用就像一个锁止机构一样，将车轮牢牢地固定在半轴末端，使车轮行进轨迹移位减小，增强悬架的整体性和可靠性。

双叉臂式悬架『典型的双叉臂式独立悬挂结构图』双叉臂式悬挂又称双A臂式独立悬挂，双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。

双叉臂式悬架由上下两根不等长V 字形或A字形控制臂以及支柱式液压减震器构成，通常上控制臂短于下控制臂。

上控制臂的一端连接着支柱减震器，另一端连接着车身；下控制臂的一端连接着车轮，而另一端则连接着车身。

上下控制臂还由一根连接杆相连，这根连杆同时也还与车轮相连接。

在整个悬架构造中，通过对多个支点的连接提高了上下控制臂以及整个悬架的整体性。

缺点制造成本高、悬架定位参数设定复杂。

优点横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰。

『阿尔法·罗密欧159的前悬采用了双叉臂式悬挂』『大众途锐的双叉臂悬挂结构图』双叉臂式悬挂通常采用上下不等长叉臂（上短下长），让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且能自适应路面，轮胎接地面积大，贴地性好。

『双叉臂式悬挂运动性出色，为法拉利、玛莎拉蒂等超级跑车所运用』相比麦弗逊式悬挂双叉臂多了一个上摇臂，不仅需要占用较大的空间，而且其定位参数较难确定，因此小型轿车的前桥出于空间和成本考虑一般不会采用此种悬挂。

但其具有侧倾小，可调参数多、轮胎接地面积大、抓地性能优异，因此绝大部分纯正血统的跑车的前悬挂均选用双叉臂式悬挂，可以说双叉臂式悬挂是为运动而生的悬挂，法拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双叉臂式前悬挂。

国内采用双叉臂式前悬挂的轿车主要有一汽丰田皇冠和一汽丰田锐志，以及奥迪的豪华SUV Q7、大众途锐等。

另外需要说明的是，双横臂式悬挂和双叉臂式悬挂有着许多的共性，只是结构比双叉臂式简单些可以称之为简化版的双叉臂式悬挂。

For personal use only in study and research; not for commercialuse推荐史上最强帖：车辆悬挂系统详解（图文并茂）！【知识】独立悬挂示意图！！！看下你的车是什么样的！！！个人感觉这个帖子一目了然，特转来供大家一起学习参考。

前悬挂示意图悬挂系统现在基本上可分为两大类：1.独立悬挂：指前后左右四个车轮单独通过独立的悬挂装置与车体相连，也就意味着可以各自独立地上下跳动。

2.非独立悬挂：指左右两个车轮通过一支车轴连接，不能单独地上下跳动。

现在的汽车前悬挂使用都是独立悬挂，后悬挂一些低端车型使用的是非独立悬挂，中高档轿车使用的都是独立悬挂。

关于悬挂的组成以及基本原理由于比较复杂，在这里我们就不详细讲解了。

在这里我们主要为大家介绍现在常用的几种悬挂系统，以便让大家在选车的时候做到心里有数。

·麦弗逊式独立悬挂麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。

主要结构简单的来说就是螺旋弹簧套在减震器上组成，减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象，限制弹簧只能作上下方向的振动，并可以用减震器的行程长短及松紧，来设定悬挂的软硬及性能。

麦弗逊式悬挂是当今世界用的最广泛的轿车前悬挂之一，大部分车型的前悬挂都是麦弗逊式悬架。

虽然麦弗逊式悬挂技术含量并不高，但他是一种经久耐用的独立悬架，具有很强的道路适应能力。

『典型的麦弗逊式前悬挂结构』· 双叉臂式独立悬挂双叉臂式悬挂，又叫做两连杆式悬挂，是又一种常见的独立悬挂。

它通过上下两个横臂与车身铰接，一般下横臂比上横臂长。

双横臂悬挂也是使用范围很广泛的悬挂，包括很多运动型车和高级车。

双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。
