耐高温行程开关详解

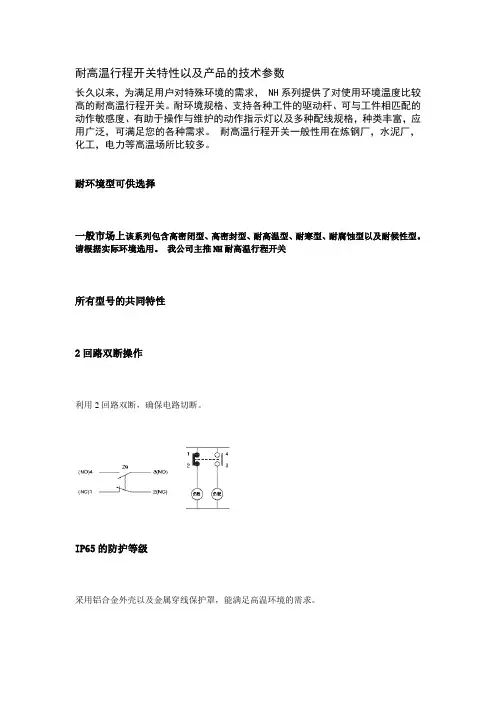

耐高温行程开关特性以及产品的技术参数长久以来，为满足用户对特殊环境的需求， NH系列提供了对使用环境温度比较高的耐高温行程开关。

耐环境规格、支持各种工件的驱动杆、可与工件相匹配的动作敏感度、有助于操作与维护的动作指示灯以及多种配线规格，种类丰富，应用广泛，可满足您的各种需求。

耐高温行程开关一般性用在炼钢厂，水泥厂，化工，电力等高温场所比较多。

耐环境型可供选择一般市场上该系列包含高密闭型、高密封型、耐高温型、耐寒型、耐腐蚀型以及耐候性型。

请根据实际环境选用。

我公司主推NH耐高温行程开关所有型号的共同特性2回路双断操作利用2回路双断，确保电路切断。

IP65的防护等级采用铝合金外壳以及金属穿线保护罩，能满足高温环境的需求。

耐高温行程开关型号规格滚轮摆杆型可调式滚轮摆杆型25～140mm 项目型号型号标准型NHY1 NHY2耐高温行程开关型号规格可调式棒式摆杆型25～140mm弹簧式摆杆型项目型号型号标准型NHL1 NHA5耐高温行程开关型号规格项目型号型号型号型号叉式保持型NHYY耐高温行程开关型号规格顶部滚珠柱塞型顶部球式柱塞型密封顶部滚珠柱塞型项目型号型号型号顶部柱塞型NHD1 NHD2 NHD3NHG1 NHG2 NHG3 特性防护等级IP65寿命*1机械1,500万次以上电气75万次以上容许操作速度1mm～1m/s (NHY1时)容许操作频率机械120次/分钟以上电气30次/分钟以上额定频率50/60Hz绝缘电阻100MΩ以上(DC500V)接触电阻25mΩ以下(初期值、内置开关单品)*6绝缘强度同极端子间AC1,000V(600V) 50/60Hz 1 min 各端子与地线之间AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV 各端子与不带电金属部之间AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV 额定绝缘电压(Ui) 250V(EN60947-5-1)污染度(使用环境) 3(EN60947-5-1)短路保护装置(SCPD) 10A，保险丝类型gG或gI(IEC60269) 带条件短路电流100A(EN60947-5-1) 额定密闭热电流(Ithe) 10A，0.5A(EN60947-5-1)防止触电保护等级Class I耐振动误动作10～55Hz双振幅1.5mm *4耐冲击毁坏1,000m/s2以下误动作300m/s2以下*4使用环境温度-10°C～+550°C (无结冰) 使用环境湿度35%～95%RH 重量约396g (NH时)动作特性Action characteristics型号ModelsNHY1 NHD2 NHA5 NHY2 NHL1 NHY3 NHD1 NHD2-1 NHD3OF最大(Max.)1360g 2720g 150g 1360g 142g 1200g 2720g 2720g 2720gRF最小(Min.)227g 910g - 227g 28g - 910g 910g 910gPT最大(Max.)20° 1.7mm 28mm 20°20°55° 1.7mm 1.7mm 1.7mmOT最小(Min.)30° 5.6mm - 30°30°35° 6.4mm 5.6mm 5.6mmMD最大(Max.)12°1mm - 12°12°- 1mm 1mm 1mmTF最大(Max.)2720g - - 2720g 200g - - 2720g 2720g TT最小(Min 50° 6.5±0.8mm - 50°50°OP:90±10°OP:34±2.8mm6.5±0.8mm9±0.8mm滚轮摆杆型NHY1NHY2NHL1U式双滚轮型NHY3弹簧型NHA5注：各机种的外形尺寸图中，未注公差为±0.4mm。

行程开关种类
常规国产行程开关：
常规行程开关中LX19系列中的LX19-001/111，LXK3系列中的LXK3-20S/T，JLXK1系列JLXK1-111/411/511最具代表力,这些产品有结构简洁、功能有用、价格低廉的优势深受广阔使用者的青睐。

进口行程开关：
进口行程开关中WL系列、HL系列、D4V系列、SZL-WL系列最具代表力，此类产品做工精细、性能优越、在极端环境中的表现更为突出，赢得了大批的粉丝，但价格昂扬也令不少用户咋舌。

耐高温行程开关：
在国产的耐高温行程开关中最具影响力的就是YNTH系列耐高温行程开关，一般性用在炼钢厂的比较多。

YNTH行程开关能在高温的环境中正常工作，最高工作温度为350度，工作环境的温度增高产品的寿命就会相应的下降，超过300度要减低开关的工作量来保证产品的寿命。

此系列行程开关价格低廉，性能稳定赢得了广阔客户的全都好评。

防水行程开关：
国产防水行程开关中YNFS(TZ)系列较为突出。

YNFS行程开关具有体积小、灵敏度高、密封性强、耐油防腐蚀的特点，最令人赞叹的是此类行程开关可以放在水中工作令同类产品望尘莫及。

行程开关的原理和使用方法行程开关是一种用于控制电气设备的开关装置，它可以实现电路的自动开关和定时控制。

在工业生产和日常生活中，行程开关被广泛应用于各种设备和系统中，起到了非常重要的作用。

本文将从行程开关的工作原理、分类、使用方法以及在实际应用中的注意事项等方面进行详细介绍。

一、行程开关的工作原理行程开关的工作原理是基于机械和电气原理的结合，它通过手动或自动的方式改变电路中的接通状态，从而实现对电气设备的控制。

行程开关通常由固定部件和运动部件组成，其中运动部件又包括触发器、摇杆、滑块等。

当运动部件受到外部力量作用时，会改变触发器与电路的连接状态，从而实现电气设备的开关控制。

行程开关利用机械结构的运动来改变电路的连接状态，可以分为两种类型：单刀单掷和双刀双掷。

单刀单掷行程开关在正常情况下只有一个触点，通过运动部件的移动来实现开关控制。

双刀双掷行程开关则有两个触点，可以同时控制两个电路的连接状态。

二、行程开关的分类根据工作原理和用途的不同，行程开关可以分为多种类型。

按照结构形式的不同，行程开关可以被分为旋转式、推杆式、滚珠式、滑块式等。

根据工作特性的不同，行程开关可以被分为微动开关、限位开关、传感开关等。

微动开关是指行程很小的开关，通常用于检测物体的存在与否，或者作为控制信号的传输。

限位开关是指可以控制设备运动范围的开关，通过检测设备的位置来实现对设备的控制。

传感开关则是通过检测外部物体的性质、形状、位置等信息来实现对设备的控制。

三、行程开关的使用方法行程开关的使用方法相对简单，但在实际操作中还是需要注意一些细节问题。

首先，在安装行程开关的时候要注意其位置和角度，确保触发器和电路的连接状态符合要求。

其次，在使用过程中要注意避免外部力量的撞击和振动，防止触发器的位置发生偏移。

另外，要定期检查行程开关的工作状态，确保其正常运行。

行程开关的使用范围非常广泛，可以应用于机械设备、自动化系统、安防系统等领域。

在机械设备中，行程开关可以实现对设备运动范围的控制，保证设备的安全性和稳定性。

行程开关用法1. 介绍行程开关行程开关是一种常见的电器开关，用于控制电路的通断。

它主要由一个手柄和一个触发机构组成，当手柄被按下或拉起时，触发机构会使得电路通断。

行程开关广泛应用于家庭、工业和商业领域，常见的应用包括灯光控制、电源开关和安全保护装置等。

2. 行程开关的结构和工作原理行程开关通常由外壳、触发机构、接线端子和固定装置等部分组成。

•外壳：行程开关的外壳一般采用耐热、绝缘性好的材料制成，以保护内部零件免受外界环境的干扰。

•触发机构：触发机构是行程开关的核心部分，它包括一个弹簧和一个连接杆。

当手柄被按下或拉起时，弹簧会产生力量作用在连接杆上，从而使得内部接点打开或闭合。

•接线端子：接线端子是用于连接电源线和负载线的部分，通常有两个固定端子和一个可动端子。

电源线和负载线可以通过螺丝或插针等方式与接线端子连接。

•固定装置：固定装置用于将行程开关安装在适当的位置，通常采用螺丝或卡扣等方式固定。

行程开关的工作原理是基于触发机构的力学原理。

当手柄被按下时，弹簧会被压缩，连接杆会受到力量作用而移动，使得内部接点闭合；当手柄被拉起时，弹簧会恢复原状，连接杆也会移动，使得内部接点打开。

3. 行程开关的使用方法行程开关的使用方法相对简单，一般遵循以下步骤：1.安装行程开关：首先确定行程开关要安装的位置，并使用固定装置将其牢固地安装在相应位置上。

确保行程开关与电源线和负载线能够正确连接。

2.连接电源线和负载线：将电源线和负载线分别连接到行程开关的两个固定端子上。

通常需要使用螺丝或插针等工具将导线与端子紧密连接。

3.调整手柄位置：根据实际需要，调整手柄的位置。

一般情况下，手柄向上表示断开电路，手柄向下表示闭合电路。

4.测试行程开关：在安装完成后，可以通过按下或拉起手柄来测试行程开关是否正常工作。

当手柄处于闭合电路的位置时，相应的负载应该通电；当手柄处于断开电路的位置时，相应的负载应该断电。

4. 行程开关的注意事项在使用行程开关时，需要注意以下事项：•安全操作：在安装和调试行程开关时，务必先切断电源，并确保工作区域干燥、无尘和无腐蚀性气体。

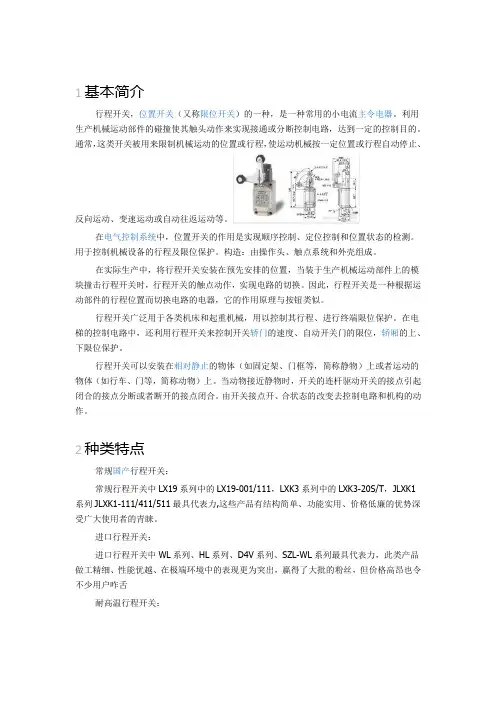

1基本简介行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

用于控制机械设备的行程及限位保护。

构造：由操作头、触点系统和外壳组成。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。

在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

行程开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和机构的动作。

2种类特点常规国产行程开关：常规行程开关中LX19系列中的LX19-001/111，LXK3系列中的LXK3-20S/T，JLXK1系列JLXK1-111/411/511最具代表力,这些产品有结构简单、功能实用、价格低廉的优势深受广大使用者的青睐。

进口行程开关：进口行程开关中WL系列、HL系列、D4V系列、SZL-WL系列最具代表力，此类产品做工精细、性能优越、在极端环境中的表现更为突出，赢得了大批的粉丝，但价格高昂也令不少用户咋舌耐高温行程开关：在国产的耐高温行程开关中最具影响力的就是YNTH系列耐高温行程开关，一般性用在炼钢厂的比较多。

YNTH行程开关能在高温的环境中正常工作，最高工作温度为350度，工作环境的温度增高产品的寿命就会相应的下降，超过300度要减低开关的工作量来保证产品的寿命。

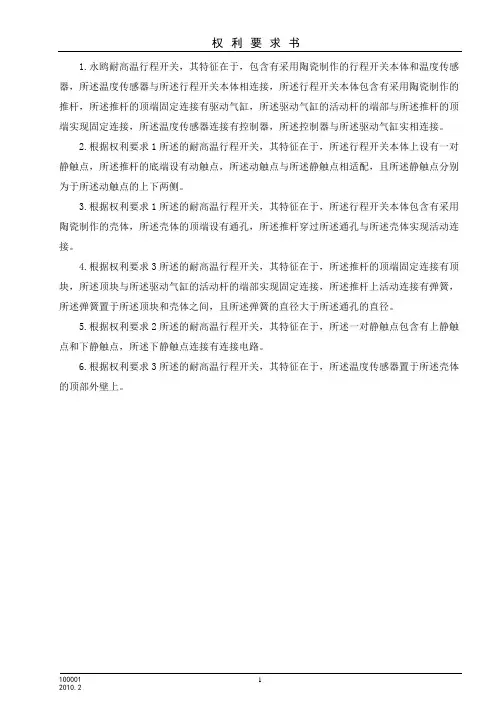

权利要求书1.永鸥耐高温行程开关，其特征在于，包含有采用陶瓷制作的行程开关本体和温度传感器，所述温度传感器与所述行程开关本体相连接，所述行程开关本体包含有采用陶瓷制作的推杆，所述推杆的顶端固定连接有驱动气缸，所述驱动气缸的活动杆的端部与所述推杆的顶端实现固定连接，所述温度传感器连接有控制器，所述控制器与所述驱动气缸实相连接。

2.根据权利要求1所述的耐高温行程开关，其特征在于，所述行程开关本体上设有一对静触点，所述推杆的底端设有动触点，所述动触点与所述静触点相适配，且所述静触点分别为于所述动触点的上下两侧。

3.根据权利要求1所述的耐高温行程开关，其特征在于，所述行程开关本体包含有采用陶瓷制作的壳体，所述壳体的顶端设有通孔，所述推杆穿过所述通孔与所述壳体实现活动连接。

4.根据权利要求3所述的耐高温行程开关，其特征在于，所述推杆的顶端固定连接有顶块，所述顶块与所述驱动气缸的活动杆的端部实现固定连接，所述推杆上活动连接有弹簧，所述弹簧置于所述顶块和壳体之间，且所述弹簧的直径大于所述通孔的直径。

5.根据权利要求2所述的耐高温行程开关，其特征在于，所述一对静触点包含有上静触点和下静触点，所述下静触点连接有连接电路。

6.根据权利要求3所述的耐高温行程开关，其特征在于，所述温度传感器置于所述壳体的顶部外壁上。

耐高温行程开关技术领域本实用新型涉及行程开关，具体涉及耐高温行程开关。

背景技术在现有技术中，行程开关的开和关主要是通过人为判断来实现的，在一些高温生产中，需要根据温度来确认整个电路是否要开启。

在此生产过程中，在现有的技术中，温度过高后通过温度显示和报警装置来告知工作人员进行关闭，此种方式造成从温度升高到工作人员进行关闭期间，造成了电线承受高温的时间，缩短了电线的使用寿命，而且也增加了事故发生的概率，增加了工作人员的风险。

实用新型内容为解决上述技术问题，本实用新型提出了耐高温行程开关，以达到自动关闭电路、延长设备的使用寿命、避免事故的发生和保证人员安全的目的。

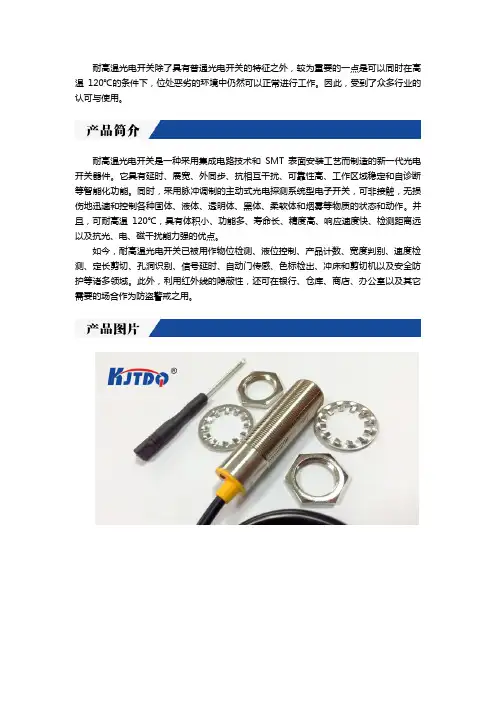

耐高温光电开关除了具有普通光电开关的特征之外，较为重要的一点是可以同时在高温120℃的条件下，位处恶劣的环境中仍然可以正常进行工作。

因此，受到了众多行业的认可与使用。

耐高温光电开关是一种采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件。

它具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。

同时，采用脉冲调制的主动式光电探测系统型电子开关，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

并且，可耐高温120℃，具有体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强的优点。

如今，耐高温光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

特点描述 Feature Description 输出方式I / O mode·能检测各种物体·具有极性保护、短路保护功能·外壳材料：黄铜镀镍·防护等级IP65·耐温-25℃~55℃直流两线常开直流两线常闭直流三线NPN常开直流三线NPN常闭直流三线PNP常开直流三线PNP常闭交流两线常开交流两线常闭规格参数 Specification检测方式漫反射式产品规格M8/M12/M18/M30/FS30/FS50/FS100 电源电压10…36VDC/20…250VAC工作电流表(晶体管/可控硅/继电器)200mA/400mA/3A响应时间<3ms指向角3°...20°电压降<1.5V极性保护有短路保护有防护等级IP67工作环境照度白炽灯(受光面照度) <=3000LUX太阳光(受光面照度) <=10000LUX 环境温度-25℃…55℃接线图：以上即是有关耐高温光电开关方面的内容介绍，大家可进行采纳。

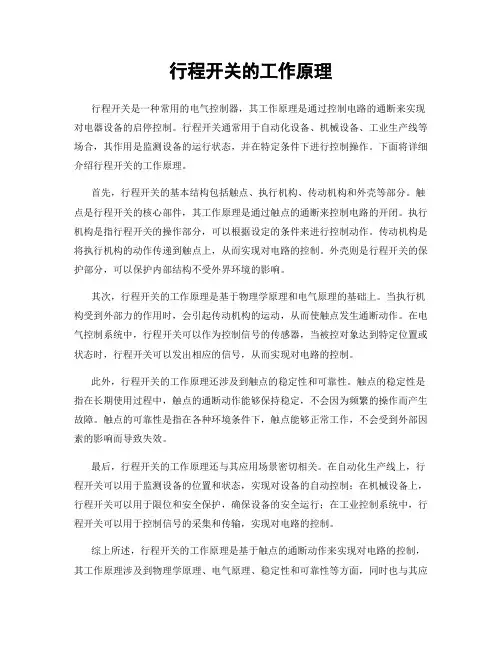

行程开关的工作原理行程开关是一种常用的电气控制器，其工作原理是通过控制电路的通断来实现对电器设备的启停控制。

行程开关通常用于自动化设备、机械设备、工业生产线等场合，其作用是监测设备的运行状态，并在特定条件下进行控制操作。

下面将详细介绍行程开关的工作原理。

首先，行程开关的基本结构包括触点、执行机构、传动机构和外壳等部分。

触点是行程开关的核心部件，其工作原理是通过触点的通断来控制电路的开闭。

执行机构是指行程开关的操作部分，可以根据设定的条件来进行控制动作。

传动机构是将执行机构的动作传递到触点上，从而实现对电路的控制。

外壳则是行程开关的保护部分，可以保护内部结构不受外界环境的影响。

其次，行程开关的工作原理是基于物理学原理和电气原理的基础上。

当执行机构受到外部力的作用时，会引起传动机构的运动，从而使触点发生通断动作。

在电气控制系统中，行程开关可以作为控制信号的传感器，当被控对象达到特定位置或状态时，行程开关可以发出相应的信号，从而实现对电路的控制。

此外，行程开关的工作原理还涉及到触点的稳定性和可靠性。

触点的稳定性是指在长期使用过程中，触点的通断动作能够保持稳定，不会因为频繁的操作而产生故障。

触点的可靠性是指在各种环境条件下，触点能够正常工作，不会受到外部因素的影响而导致失效。

最后，行程开关的工作原理还与其应用场景密切相关。

在自动化生产线上，行程开关可以用于监测设备的位置和状态，实现对设备的自动控制；在机械设备上，行程开关可以用于限位和安全保护，确保设备的安全运行；在工业控制系统中，行程开关可以用于控制信号的采集和传输，实现对电路的控制。

综上所述，行程开关的工作原理是基于触点的通断动作来实现对电路的控制，其工作原理涉及到物理学原理、电气原理、稳定性和可靠性等方面，同时也与其应用场景密切相关。

行程开关作为一种常用的电气控制器，在工业生产和自动化设备中发挥着重要作用。

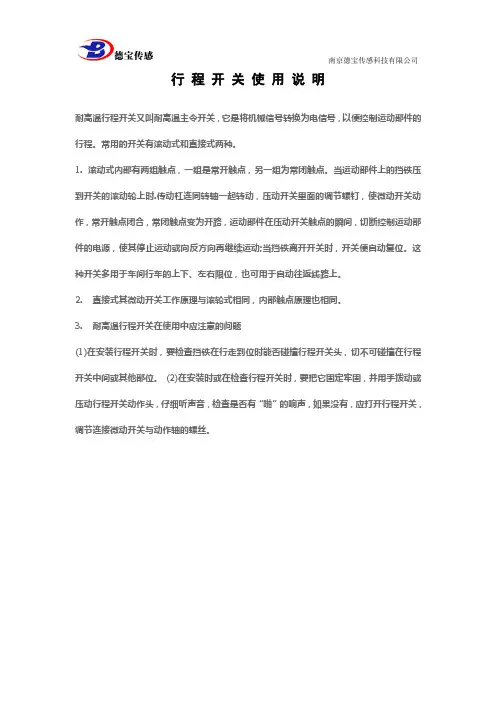

行程开关使用说明
耐高温行程开关又叫耐高温主令开关，它是将机械信号转换为电信号，以便控制运动部件的行程。

常用的开关有滚动式和直接式两种。

1.滚动式内部有两组触点，一组是常开触点，另一组为常闭触点。

当运动部件上的挡铁压到开关的滚动轮上时.传动杠连同转轴一起转动，压动开关里面的调节螺钉，使微动开关动作，常开触点闭合，常闭触点变为开路，运动部件在压动开关触点的瞬间，切断控制运动部件的电源，使其停止运动或向反方向再继续运动;当挡铁离开开关时，开关便自动复位。

这种开关多用于车间行车的上下、左右限位，也可用于自动往返线路上。

2.直接式其微动开关工作原理与滚轮式相同，内部触点原理也相同。

3.耐高温行程开关在使用中应注意的问题
(1)在安装行程开关时，要检查挡铁在行走到位时能否碰撞行程开关头，切不可碰撞在行程开关中间或其他部位。

(2)在安装时或在检查行程开关时，要把它固定牢固，并用手拨动或压动行程开关动作头，仔细听声音，检查是否有“啪”的响声，如果没有，应打开行程开关，调节连接微动开关与动作轴的螺丝。

注：
1. 电感性负载之功率因素在0.4 以上（AC ），时间常数在7msec 以下（DC
2. 灯泡负载之突入电流为稳定状态电流之10 倍，马达负载之突入电流为稳定电流之6 倍。

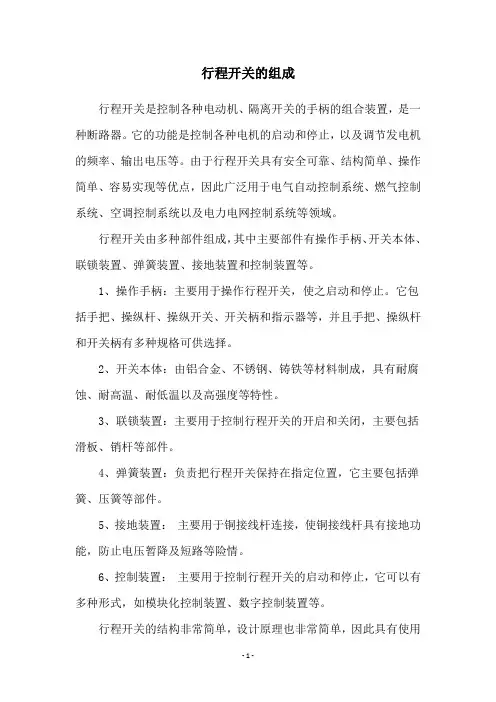

行程开关的组成行程开关是控制各种电动机、隔离开关的手柄的组合装置，是一种断路器。

它的功能是控制各种电机的启动和停止，以及调节发电机的频率、输出电压等。

由于行程开关具有安全可靠、结构简单、操作简单、容易实现等优点，因此广泛用于电气自动控制系统、燃气控制系统、空调控制系统以及电力电网控制系统等领域。

行程开关由多种部件组成，其中主要部件有操作手柄、开关本体、联锁装置、弹簧装置、接地装置和控制装置等。

1、操作手柄：主要用于操作行程开关，使之启动和停止。

它包括手把、操纵杆、操纵开关、开关柄和指示器等，并且手把、操纵杆和开关柄有多种规格可供选择。

2、开关本体：由铝合金、不锈钢、铸铁等材料制成，具有耐腐蚀、耐高温、耐低温以及高强度等特性。

3、联锁装置：主要用于控制行程开关的开启和关闭，主要包括滑板、销杆等部件。

4、弹簧装置：负责把行程开关保持在指定位置，它主要包括弹簧、压簧等部件。

5、接地装置：主要用于铜接线杆连接，使铜接线杆具有接地功能，防止电压暂降及短路等险情。

6、控制装置：主要用于控制行程开关的启动和停止，它可以有多种形式，如模块化控制装置、数字控制装置等。

行程开关的结构非常简单，设计原理也非常简单，因此具有使用方便、安全可靠、适应性广、使用寿命长等优点。

它主要用于各种控制系统，如电气自动控制系统、燃气控制系统、空调控制系统等。

它不仅可以实现手动控制，而且可以实现自动控制，可以非常方便的控制各种电机的启动和停止，以及调节发电机的频率、输出电压等。

行程开关的安装也非常简单，一般不需要专业的安装师傅，用户可以自己完成安装操作，这种安装方法可以节省安装成本，是一种经济实惠的选择。

此外，行程开关还可以根据用户的需要定制，经过改进后可以让用户更好地满足其特殊的需求。

总之，行程开关是一种非常有用的设备，广泛用于各种控制系统，它不仅具有使用方便、安全可靠、经济实惠等优点，而且可以根据用户的需求进行定制和改进，是一种能够满足用户多样化需求的理想选择。

什么是行程开关?它的作用是什么?
行程开关又称限位开关或位置开关。

它是一种依据运动部件的行程位置而切换电路工作状态的掌握电器。

行程开关的动作原理与掌握按钮相像，在机床、行车、起重装置等自动扮装置中使用广泛。

如在机床设备中，事先将行程开关依据工艺要求安装在肯定的行程位置上，部件在运行中，撞上行程开关使触点动作而实现电路的切换，达到掌握运动部件行程位置的目的。

行程开关又称为限位开关、位置开关，它的作用与按钮开关相同，只是对掌握电路发出接通或断开、信号转换等指令的电器。

区分只是其触头的动作不是靠手指来完成，而是利用生产机械某些运动部件的碰撞使其触头动作，接通或断开某些掌握电路，达到肯定掌握要求的电器。

为适应各种条件下的碰撞，行程开关有许多构造形式，用它来限制机械运动的位置或行程，以及使运动机械按肯定行程自动停车、反转或变速循环等以实现自动掌握。

常用的位置开关有LX-19系列和JLXKI系列。

各种系列的位置开关其基本结构相同，都是由操作点触头系统和外壳组成。

区分仅在于使位置开关动作的传动装置不同。

行程开关广泛用于各类机床和起重机械，用以掌握其行程、进行终端限位爱护。

在电梯的掌握电路中，还利用行程开关来掌握开关轿门的速度、自动开关门的限位、轿厢的上、下限位爱护。

行程开关一般有旋转式、按钮式等数种。

行程开关工作原理
行程开关是一种常用的电气开关，主要用于限制和控制设备或机器的运动范围。

它的工作原理是基于其内部的机械结构和电路设计。

行程开关通常由一个金属杠杆和一个触点组成。

金属杠杆通常与需要进行控制的设备或机器连接。

当设备或机器在运动过程中到达预定的位置时，金属杠杆会被机械力量推动，进而活动触点。

触点通常由一个可导电的金属片制成，当金属杠杆活动时，它会来回移动，触点的开闭状态也会相应改变。

行程开关的内部电路会根据触点的开闭状态来控制电流的通断，从而达到控制设备或机器运动范围的目的。

具体来说，当设备或机器在运动过程中到达预定的位置时，金属杠杆会推动触点闭合，电流通过触点流入设备或机器，使其工作。

相反，当设备或机器超出预定的位置时，金属杠杆会使触点打开，断开电流通路，设备或机器停止工作。

行程开关的工作原理可以根据不同的应用场景和需求进行调整和优化。

例如，可以通过调整金属杠杆的长度或弹簧的强度来改变行程开关的敏感度和响应速度。

另外，行程开关还可以通过与其他电气元件（如继电器、控制器等）联动，实现更复杂的控制功能。

总之，行程开关的工作原理是基于机械结构和电路设计的相互
配合，通过控制触点的开闭状态来控制电流的通断，从而限制和控制设备或机器的运动范围。

行程开关的工作原理和应用行程开关的定义行程开关是一种电气设备，用于控制开关动作的范围或位置。

它利用机械触点或传感器来感知物体的位置，并在物体达到特定位置时触发开关动作。

行程开关常用于工业自动化控制系统中，以实现位置检测、限位保护等功能。

行程开关的工作原理行程开关的工作原理通常基于机械触点或传感器。

以下是其中两种常见的工作原理：1.机械触点行程开关：这种行程开关工作原理基于机械触点的闭合和断开。

当触发物体接近行程开关时，触点受到物体的力作用，闭合电路并触发开关动作。

相反，当物体离开行程开关时，触点断开电路，开关恢复初始状态。

2.传感器行程开关：这种行程开关工作原理基于传感器的信号检测。

行程开关上安装有传感器，用于感知物体的位置。

传感器可以是光电传感器、磁性传感器等。

当物体接近行程开关时，传感器检测到信号变化并触发开关动作。

行程开关的应用行程开关在工业自动化控制系统中有广泛的应用。

以下列举了一些常见的应用实例：1.位置检测：行程开关用于检测物体的位置，以实现自动化控制系统中的定位功能。

例如，在输送线上的物料位置监测中，行程开关可检测物料是否到达指定位置，然后触发相应的控制动作。

2.限位保护：行程开关在机械设备中用于限制物体的运动范围，以保护设备免受损坏或避免危险。

例如，在工厂的机械臂系统中，行程开关可设置在臂的活动范围内，当臂接触到开关时停止活动，防止臂超出安全范围。

3.安全装置：行程开关可用作安全装置的一部分，用于监测和控制无人值守系统中的安全性。

例如，在自动门控制系统中，行程开关用于检测门的开关状态，当门超出预定的开关范围时触发报警或停止门的运动。

4.机械调整：行程开关可用于机械设备的调整和校准。

例如，在自动化生产线上，行程开关可用于定位和调整机械部件的位置，以确保部件的正确安装和操作。

5.故障检测：行程开关可用于检测设备故障或异常情况。

例如，在输送线系统中，行程开关可检测到传送带是否出现偏离或卡住物料的情况，然后触发警报或停止设备运行以防止损坏。

电工基础之行程开关简述行程开关又叫限位开关或位置开关，其作用与按钮开关相同，只是触点的动作不是靠手动掌握，而是通过生产机械运动部件的碰撞使触点动作来实现接通或分断掌握电路，达到肯定的掌握目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按肯定位置或行程自动停止、反向运动、变速运动或自动来回运动等。

行程开关由操作头、触点系统和外壳组成。

它分为直动式（按钮式）、旋转式（滚动式）和微动式三种。

行程开关的选择①依据使用场合和掌握对象来确定行程开关的种类。

当生产机械运动速度不是太快时，通常选用一般用途的行程开关；而当生产机械行程通过的路径不宜装设直动式行程开关时，应选用凸轮轴转动式的行程开关；而在工作效率很高、对牢靠性及精度要求也很高时，应选用接近开关。

②依据使用环境条件，选择开启式或爱护式等防护形式。

③依据掌握电路的电压和电流选择系列。

④依据生产机械的运动特征，选择行程开关的结构形式（即操作方式）。

行程开关的使用①行程开关安装时，应留意滚轮的方向，不能接反。

与挡铁碰撞的位置应符合掌握电路的要求，并确保能与挡铁牢靠碰撞。

②应常常检查行程开关的动作是否敏捷或牢靠，螺钉有无松动现象，发觉故障要准时排解。

③应定期清理行程开关的触头，清除油垢或尘垢，准时更换磨损的零部件，以免发生误动作而引起事故的发生。

行程开关主要由操作机构、触点系统及外壳构成。

行程开关种类繁多，一般按其机构分为直动式、转动式和微动式，常用的行程开关型号有LX19K系列和JLXK1系列等。

选用行程开关应遵循以下原则：1、依据使用场合及掌握对象选择行程开关的种类；2、依据安装环境选择防护形式；3、依据掌握回路的额定电压和额定电流选择与之对应的电气参数；4、依据行程开关的传导力矩与位移关系合理选择操作头（碰头）的形式。

在使用行程开关时应留意3个方面，分别为：1、行程开关安装时，安装位置要精确，固定要牢靠，滚轮的方向不能装反，撞铁与其碰撞的位置应符合掌握线路的要求，并确保能牢靠地与撞铁碰击；2、行程开关在使用过程中，要定期检查和保养，准时清除污垢灰尘，保持触点干净，并常常检查动作是否敏捷、牢靠，准时排解故障隐患；3、在碰撞力度较大的线路当中，对于行程开关应定期予以更换，确保人身平安和设备正常运转。

DTH系列耐高温行程开关型号参数信息
耐高温行程开关
规格：DTH型
额定电压：220V～380V
额定电流：5A
耐高温范围：-15℃～+350℃
特配附件：铜合金镀镍电缆防水接头、安装螺丝
防护等级：IP67
型号标准：
耐环境型（-15℃～+350℃）
DTH-2 滚珠·摆杆型（过行程型 95°动作型）
DTH-12 可调式滚珠·摆杆型（过行程型 95°动作型）
DTH-12-LI 可调式滚珠·摆杆加长型（过行程型 95°动作型）
DTH-L 可调式棒式·摆杆型（过行程型 95°动作型）DTH-NJ 高强盘簧型·万向式
DTH-NJ-2 高强盘簧树脂棒型·万向式
DTH-NJ-S2 高强盘簧型·万向式
DTH-NJ-30 高强盘簧型·万向式
DTH-D 顶部·柱塞型
DTH-D1 横向·顶部滚珠·柱塞型
DTH-D2 顶部滚珠·柱塞型
DTH-D3 顶部滚球式·柱塞型
DTH-D28 密封·顶部滚珠·柱塞型
DTH-SD 侧面·柱塞型
DTH-SD2 侧面滚珠·柱塞型
DTH-SD3 侧面球式·柱塞型
DTH-41 叉式·摆杆·锁定型。

行程限位开关工作原理
行程限位开关是一种常用于机械设备中的电器开关装置，它的工作原理是通过机械传动和触发机构实现对机械行程的控制和限制。

行程限位开关通常由两个基本组件组成：操作头和触发机构。

操作头通常由一个可自由移动的杆或杆状结构组成，可以随着机械行程的变化而移动。

触发机构则是控制操作头移动的机械装置，其位置和形状通常与机械行程的要求相匹配。

在正常工作状态下，操作头会随着机械设备的行程进行移动，而触发机构则会对操作头的移动进行感知和响应。

当机械行程达到预定的限制位置时，触发机构会通过电器开关装置将电路接通或断开，从而实现对机械设备的控制。

触发机构的工作原理通常基于力的平衡或机械的接触。

例如，当机械行程达到限制位置时，触发机构可能会受到外界力的作用，使其发生位移或变形，从而改变电器开关装置的状态。

或者，触发机构的形状和位置设计得与某些机械元件接触，当机械行程达到限制位置时，这些接触会产生机械效应，触发电器开关装置的动作。

总之，行程限位开关工作原理主要是通过机械传动和触发机构实现对机械行程的控制和限制。

它可以精确地感知机械行程的变化，并通过电器开关装置实现对机械设备的控制。

这在许多机械系统和自动化设备中非常重要，有助于提高设备的安全性和可控性。
