图尔克接近开关型号：接近开关NI10-K20SK-AZ3X接近开关NI20U-P30SK-AP6X接近开关NI5-P12SK-Y1X接近开关BI3U-P12SK-AN6X接近开关BI5-P18SK-AP6X接近开关NI10-K20SK-AN6X接近开关BI5U-EG18SK-AP6X接近开关NI10-G18SK-AN6X接近开关BI2-EG12SK-Y1X接近开关NI8U-EG12SK-VN4X接近开关NI12U-EG18SK-AP6X接近开关NI20U-P30SK-AN6X接近开关BI3U-EG12SK-VN4X接近开关NI12U-EG18SK-AN6X接近开关BI3U-P12SK-AP6X接近开关NI20U-EG30SK-AP6X接近开关NI12U-P18SK-AP6X接近开关BI10-G30SK-AP6X接近开关NI15U-EM18WDTC-AP6X接近开关BI5U-P18SK-AN6X接近开关BI5-G18SK-AP6X接近开关NI5-G12SK-AP6X接近开关NI20U-EG30SK-VN4X接近开关NI10-K20-AP6X接近开关NI30U-EM30WDTC-AP6X 接近开关BI2-G12SK-AP6X接近开关BI10-P30SR-AN6X接近开关BI5U-EG18SK-AN6X接近开关NI5-G12SK-AN6X接近开关NI12U-EG18SK-VP4X接近开关NI5-P12SK-AP6X接近开关NI8U-P12SK-AN6X接近开关BI10U-P30SK-AP6X接近开关NI15-P30SR-VN4X2接近开关NI12U-EG18SK-VN4X接近开关BI5-P18SK-Y1X接近开关BI10-P30SR-VN4X2接近开关BI2-G12SK-Y1X接近开关BI10U-EG30SK-AN6X接近开关NI15-P30SK-AN6X接近开关BI10-P30SR-AP6X接近开关BI10U-P30SK-AN6X 接近开关NI8U-EG12SK-AP6X 接近开关BI5-G18SK-AN6X接近开关NI15-P30SR-AN6X接近开关BI3U-EG12SK-AP6X 接近开关BI3U-EG12SK-VP4X 接近开关BI10U-EG30SK-VN4X 接近开关NI20U-EG30SK-VP4X 接近开关BI5U-P18SK-AP6X接近开关NI10-G18SK-AP6X接近开关BI5-EM18WDTC-Y1X 接近开关BI5U-EG18SK-VP4X 接近开关NI20U-EG30SK-AN6X 接近开关BI5U-EG18SK-VN4X 接近开关NI8U-P12SK-AP6X接近开关NI8U-EG12SK-AN6X 接近开关NI10-K20SK-AP6X接近开关NI10-K20-AZ3X接近开关BI2-G12SK-AN6X接近开关BI10-P30SR-VP4X2接近开关BI2-EM12WDTC-Y1X接近开关NI5-P12SK-AN6X接近开关BI10-P30SK-AP6X接近开关BI2-P12SK-Y1X接近开关NI15-G30SK-AP6X接近开关BI10-G30SK-AN6X接近开关NI15-G30SK-AN6X接近开关NI15-P30SK-AP6X接近开关NI15-P30SR-VP4X2接近开关NI5-EM12WDTC-Y1X接近开关NI10U-EM12WDTC-AP6X 接近开关BI10U-EG30SK-AP6X接近开关NI5-G12SK-Y1X接近开关NI10-P18SK-AN6X接近开关BI5-P18SK-AN6X接近开关BI8U-EM18WDTC-AP6X 接近开关BI3U-EG12SK-AN6X接近开关BI2-P12SK-AP6X接近开关NI12U-P18SK-AN6X接近开关NI5-EG12SK-Y1X接近开关BI10U-EG30SK-VP4X接近开关BI2-P12SK-AN6X接近开关BI5-G18SK-Y1X接近开关NI8U-EG12SK-VP4X图尔克接近开关NI10-K20SK-AZ3X 产品特点：直径20mm的光滑圆柱塑料, PBT-GF30-V02线交流, 20…250 VAC2线直流, 10…300 VDC常开接线盒图尔克接近开关NI20U-P30SK-AP6X ••••••••••M30 x 1.5圆柱螺纹塑料, PA12-GF30全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI5-P12SK-Y1X •••••••ATEX防爆认证II组设备，设备等级2G.可用于气体危险1区ATEX防爆认证，II组设备，可应用于粉尘危险0区满足SIL2和IEC61508标准M12 x 1圆柱螺纹塑料, PA12-GF302线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关BI3U-P12SK-AN6X••••••••••M12 x 1圆柱螺纹塑料, PA12-GF30全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5-P18SK-AP6X •••••M18 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI10-K20SK-AN6X •••••直径20mm的光滑圆柱塑料, PBT-GF30-V03线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5U-EG18SK-AP6X ••••••••••M18 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI10-G18SK-AN6X •••••M18 x 1圆柱螺纹铜镀铬3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI2-EG12SK-Y1X •••••••ATEX防爆认证II组设备，设备等级1G.可用于气体危险0区ATEX防爆认证II组设备，设备等级1D，可应用于粉尘危险2区满足SIL2和IEC61508标准M12 x 1圆柱螺纹不锈钢1.43012线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准•接线端子图尔克接近开关NI8U-EG12SK-VN4X••••••••••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,npn输出接线盒图尔克接近开关NI12U-EG18SK-AP6X ••••••••••M18 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开，pnp输出图尔克接近开关NI20U-P30SK-AN6X •••••••••••M30 x 1.5圆柱螺纹塑料, PA12-GF30全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI3U-EG12SK-VN4X ••••••••••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,npn输出接线盒图尔克接近开关NI12U-EG18SK-AN6X •M18 x 1圆柱螺纹••••••••••不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI3U-P12SK-AP6X •••••••••••M18 x 1圆柱螺纹全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关NI20U-EG30SK-AP6X •M30 x 1.5圆柱螺纹•••••••••全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI12U-P18SK-AP6X •••••••••••M18 x 1圆柱螺纹塑料, PBT-GF30-V0全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率通过自补偿来实现预阻尼保护3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI10-G30SK-AP6X •M30 x 1.5圆柱螺纹•••••短型铜镀铬3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI15U-EM18WDTC-AP6X •••••••••••••M18 x 1圆柱螺纹不锈钢1.4404前端面是采用人造纤维C130制成全金属检测衰减系数恒为1抗磁场干扰温度范围-40~100℃适用于恶劣环境的IP69K防护等级特殊的双重密封抗酸碱清洗剂适用于食品行业应用3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI15-P30SR-AP6X ••••双路导线输入（轴向，径向）M30 x 1.5圆柱螺纹塑料, ABS3线直流, 10…30 VDC••常开，pnp输出接线盒图尔克接近开关BI5U-P18SK-AN6X ••••••••••M18 x 1圆柱螺纹塑料, PBT-GF30-V0全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5-G18SK-AP6X •••••M18 x 1圆柱螺纹铜镀铬3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI5-G12SK-AP6X••••圆柱螺纹，M12 x1铜镀铬3线直流, 10…30 VDC常开，pnp输出•接线盒图尔克接近开关NI20U-EG30SK-VN4X ••••••••••M30 x 1.5圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,npn输出接线盒图尔克接近开关NI10-K20-AP6X •••••直径20mm的光滑圆柱塑料, PBT-GF30-V03线直流, 10…30 VDC常开，pnp输出电缆连接图尔克接近开关NI30U-EM30WDTC-AP6X •••••M30 x 1.5圆柱螺纹不锈钢1.4404前端面是采用人造纤维C130制成全金属检测衰减系数恒为1抗磁场干扰••••••••温度范围-40~100℃适用于恶劣环境的IP69K防护等级特殊的双重密封抗酸碱清洗剂适用于食品行业应用3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI2-G12SK-AP6X •••••圆柱螺纹，M12 x1铜镀铬3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI10-P30SR-AN6X ••••••双路导线输入（轴向，径向）M30 x 1.5圆柱螺纹塑料, ABS3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5U-EG18SK-AN6X ••M18 x 1圆柱螺纹不锈钢1.4301••••••••全金属检测衰减系数恒为1防护等级IP68抗磁场干扰高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5U-K20SK-AP6X 详细特性：••••••••••直径20mm的光滑圆柱塑料, PBT-GF30-V0全金属检测衰减系数恒为1防护等级IP68抗磁场干扰高开关频率3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI10-K20-AZ3X 详细特性：••直径20mm的光滑圆柱塑料, PBT-GF30-V0••••2线交流, 20…250 VAC2线直流, 10…300 VDC常开电缆连接图尔克接近开关NI10-K20-AN6X 详细特性：•••••直径20mm的光滑圆柱塑料, PBT-GF30-V03线直流, 10…30 VDC常开npn输出电缆连接图尔克接近开关BI2-G12SK-AN6X 详细特性：•••••圆柱螺纹，M12 x1铜镀铬3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI10-P30SR-VP4X2 详细特性：•••双路导线输入（轴向，径向）M30 x 1.5圆柱螺纹塑料, ABS4线直流, 10…65 VDC••可转换触点,pnp输出接线端子图尔克接近开关BI2-EM12WDTC-Y1X 详细特性：•••••••••••••TEX防爆认证II组设备，工作温度+80℃时，可用于气体危险0区ATEX防爆认证II组设备，设备等级2G.可用于气体危险1区ATEX防爆认证II组设备，工作温度70°C时，可用于粉尘危险2区符合SIL2和IEC 61508标准M12 x 1圆柱螺纹不锈钢1.4404For temperatures of -40 °C up to +100 °CHigh protection class IP69K for rough ambient conditionsSpecial double-lip sealProtection against all common acid and alkaline cleaning agentsFor the food industry2线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关5-P12SK-AN6X详细特性：•••M12 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开npn输出•接线盒图尔克接近开关BI10-P30SK-AP6X 详细特性：•••••M30 x 1.5圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI2-P12SK-Y1X 详细特性：•••••••ATEX防爆认证II组设备，设备等级2G.可用于气体危险1区ATEX防爆认证，II组设备，可应用于粉尘危险0区满足SIL2和IEC61508标准M12 x 1圆柱螺纹塑料, PA12-GF302线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关NI15-G30SK-AP6X详细特性：••••M30 x 1.5圆柱螺纹短型铜镀铬3线直流, 10…30 VDC••常开，pnp输出接线盒图尔克接近开关BI10-G30SK-AN6X 详细特性：••••••M30 x 1.5圆柱螺纹短型铜镀铬3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关NI15-G30SK-AN6X 详细特性：•••••M30 x 1.5圆柱螺纹短型铜镀铬3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关NI15-P30SK-AP6X详细特性：••••M30 x 1.5圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开，pnp输出•接线盒图尔克接近开关NI15-P30SR-VP4X2天津详细特性：•••••双路导线输入（轴向，径向）M30 x 1.5圆柱螺纹塑料, ABS4线直流, 10…65 VDC可转换触点,pnp输出接线端子图尔克接近开关NI5-EM12WDTC-Y1X 详细特性：••••••••••••ATEX防爆认证II组设备，工作温度+80℃时，可用于气体危险0区ATEX防爆认证II组设备，设备等级2G.可用于气体危险1区ATEX防爆认证II组设备，工作温度70°C时，可用于粉尘危险2区符合SIL2和IEC 61508标准M12 x 1圆柱螺纹不锈钢1.4404For temperatures of -40 °C up to +100 °CHigh protection class IP69K for rough ambient conditionsSpecial double-lip sealProtection against all common acid and alkaline cleaning agentsFor the food industry2线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准•接线端子图尔克接近开关NI10U-EM12WDTC-AP6X详细特性：••••••••••••M12 x 1圆柱螺纹不锈钢1.4404前端面是采用人造纤维C130制成全金属检测衰减系数恒为1抗磁场干扰温度范围-40~100℃适用于恶劣环境的IP69K防护等级特殊的双重密封抗酸碱清洗剂适用于食品行业应用3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关NI5-G12SK-Y1X详细特性：••••••ATEX防爆认证II组设备，设备等级1G.可用于气体危险0区ATEX防爆认证II组设备，设备等级1D，可应用于粉尘危险2区满足SIL2和IEC61508标准圆柱螺纹，M12 x1铜镀铬2线直流, nom. 8.2 VDC••输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关NI10-P18SK-AN6X详细特性：•••••M18 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI5-P18SK-AN6X详细特性：•••••M18 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI8U-EM18WDTC-AP6X详细特性：••••••M18 x 1圆柱螺纹不锈钢1.4404Front cap made of liquid crystal polymer Vectra C130Factor 1 for all metalsMagnetic field immuneFor temperatures of -40 °C up to +100 °C•••••••High protection class IP69K for rough ambient conditions Special double-lip sealProtection against all common acid and alkaline cleaning agentsFor the food industry3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI3U-EG12SK-AN6X 详细特性：••••••••••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI2-P12SK-AP6X 详细特性：•••M12 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC••常开，pnp输出接线盒图尔克接近开关NI5-EG12SK-Y1X 详细特性：••••••••ATEX防爆认证II组设备，设备等级1G.可用于气体危险0区ATEX防爆认证II组设备，设备等级1D，可应用于粉尘危险2区满足SIL2和IEC61508标准M12 x 1圆柱螺纹不锈钢1.43012线直流, nom. 8.2 VDC输出遵循本安型DIN EN 60947-5-6 (NAMUR)标准接线端子图尔克接近开关BI2-P12SK-AN6X详细特性：•••••M12 x 1圆柱螺纹塑料, PA12-GF303线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI3U-EG12SK-VP4X 详细特性：•••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1•••••••防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,pnp输出接线端子图尔克接近开关- BI3U-EG12SK-AN6X••••••••••M12 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关2U-EG18SK-VP4X•••M18 x 1圆柱螺纹不锈钢1.4301全金属检测衰减系数恒为1•••••••防护等级IP68抗磁场干扰温度范围扩展高开关频率4线直流, 10…65 VDC可转换触点,pnp输出接线端子图尔克接近开关BI3U-P12SK-AP6X 详细特性：••••••••全金属检测衰减系数恒为1防护等级IP68抗磁场干扰温度范围扩展高开关频率3线直流, 10…30 VDC常开，pnp输出接线盒图尔克接近开关BI3U-P12SK-AN6X 详细特性：•••••M12 x 1圆柱螺纹塑料, PA12-GF30全金属检测衰减系数恒为1防护等级IP68抗磁场干扰•••••温度范围扩展高开关频率3线直流, 10…30 VDC常开npn输出接线盒图尔克接近开关BI10U-P30SK-AP6X 详细特性：•••••。

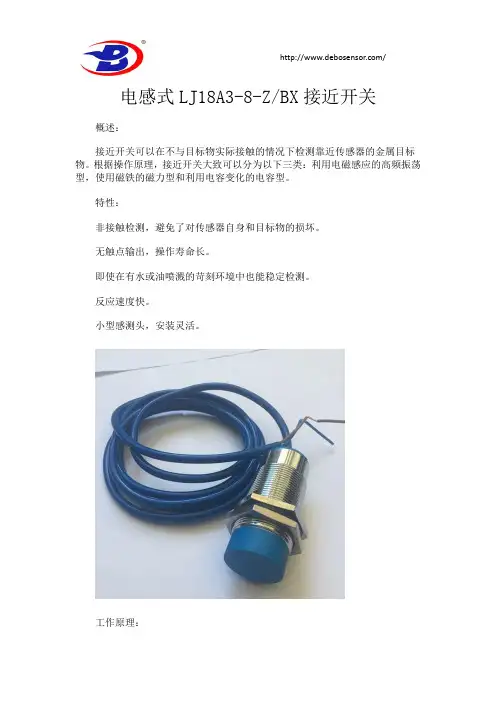

电感式LJ18A3-8-Z/BX接近开关概述：接近开关可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。
根据操作原理，接近开关大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。
特性：非接触检测，避免了对传感器自身和目标物的损坏。
无触点输出，操作寿命长。
即使在有水或油喷溅的苛刻环境中也能稳定检测。
反应速度快。
小型感测头，安装灵活。
工作原理：电感式接近开关由高频振荡、检波、放大、触发及输出电路等组成。
振荡器在传感器检测面产生一个交变电磁场，当金属物体接近开关检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。
振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。
使用条件使用环境亮度——太阳光：Max.11,000しx 日光灯：Max.3,000しx使用环境温度——25~+70℃（未结冰状态），保存时：—40~+85℃使用环境湿度——35~85%RH，保存时：35~85%RH材质——外壳：黄铜、不锈钢保护等级——IP65（IEC规格）电源电压——24—240V AC 24—240V DC（V）主要用途接近开关在航空、航天技术以及工业生产中都有广泛的应用。
在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。
在安全防盗方面，如资料档案、财会、金融、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。
在测量技术中，如长度，位置的测量；在控制技术中，如位移、速度、加速度的测量和控制，也都使用着大量的接近开关。
/

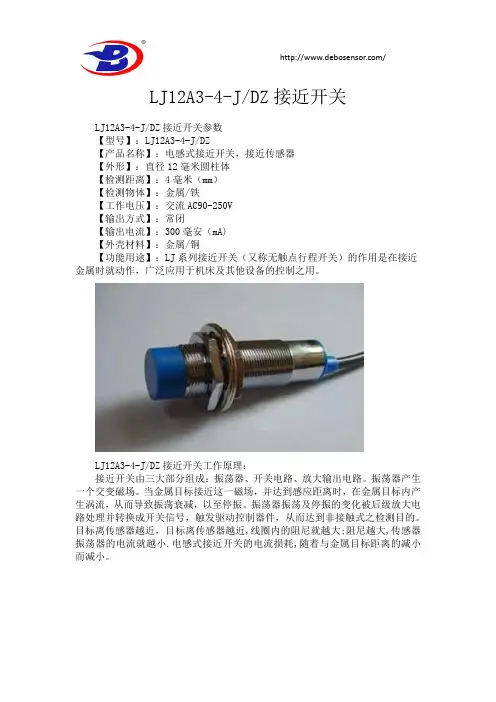

LJ12A3-4-J/DZ接近开关
LJ12A3-4-J/DZ接近开关参数
【型号】：LJ12A3-4-J/DZ
【产品名称】：电感式接近开关，接近传感器
【外形】：直径12毫米圆柱体
【检测距离】：4毫米（mm）
【检测物体】：金属/铁
【工作电压】：交流AC90-250V
【输出方式】：常闭
【输出电流】：300毫安（mA)
【外壳材料】：金属/铜
【功能用途】：LJ系列接近开关（又称无触点行程开关）的作用是在接近金属时就动作，广泛应用于机床及其他设备的控制之用。
LJ12A3-4-J/DZ接近开关工作原理：
接近开关由三大部分组成：振荡器、开关电路、放大输出电路。
振荡器产生一个交变磁场。
当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
目标离传感器越近，目标离传感器越近,线圈内的阻尼就越大;阻尼越大,传感器振荡器的电流就越小.电感式接近开关的电流损耗,随着与金属目标距离的减小
而减小。
LJ18A3-8-ZBY 接近开关简介
接近开关是种开关型传感器(即无无触点开关)，它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节。
接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。
因此到目前为止，接近开关的应用范围日益广泛，其自身的发展和创新的速度也是极其迅速。
产品图片 Photo 输出方式I / O mode 产品名称/型号
LJ18A3-8-ZBY 接近开关
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开
直流三线PNP 常闭 交流两线常开
交流两线常闭
电气接线图 Connection diagram
规格参数 Specification
安装方式
埋入式/非埋入式；插件式/
引线式 测距 5；8；12；12；20（mm ）
尺寸规格
M18
电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V
迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
本文内容来源南京凯基特官网。

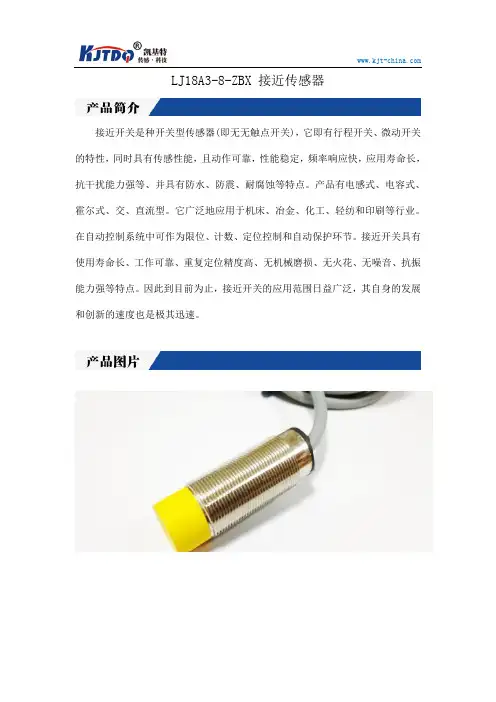

LJ18A3-8-ZBX 接近传感器
接近开关是种开关型传感器(即无无触点开关)，它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节。
接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。
因此到目前为止，接近开关的应用范围日益广泛，其自身的发展和创新的速度也是极其迅速。
产品图片 Photo 输出方式I / O mode 产品名称/型号
LJ18A3-8-ZBX 接近传感器
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开
直流三线PNP 常闭 交流两线常开
交流两线常闭
电气接线图 Connection diagram
规格参数 Specification
安装方式
埋入式/非埋入式；插件式/
引线式 测距 5；8；12；12；20（mm ）
尺寸规格
M18
电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V
迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
本文内容来源南京凯基特官网。

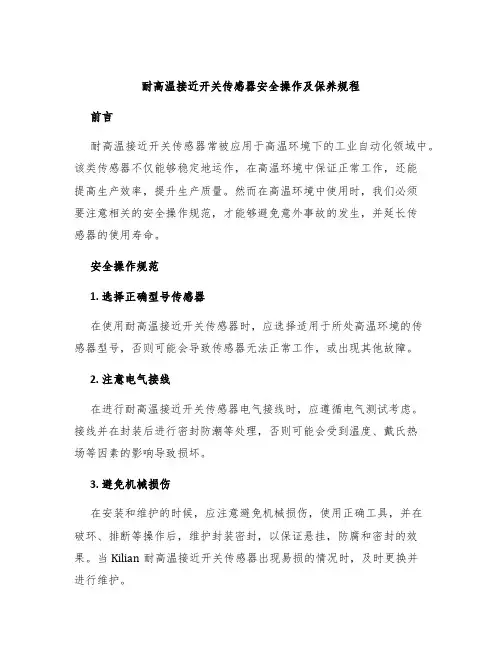

耐高温接近开关传感器安全操作及保养规程前言耐高温接近开关传感器常被应用于高温环境下的工业自动化领域中。
该类传感器不仅能够稳定地运作，在高温环境中保证正常工作，还能提高生产效率，提升生产质量。
然而在高温环境中使用时，我们必须要注意相关的安全操作规范，才能够避免意外事故的发生，并延长传感器的使用寿命。
安全操作规范1. 选择正确型号传感器在使用耐高温接近开关传感器时，应选择适用于所处高温环境的传感器型号，否则可能会导致传感器无法正常工作，或出现其他故障。
2. 注意电气接线在进行耐高温接近开关传感器电气接线时，应遵循电气测试考虑。
接线并在封装后进行密封防潮等处理，否则可能会受到温度、戴氏热场等因素的影响导致损坏。
3. 避免机械损伤在安装和维护的时候，应注意避免机械损伤，使用正确工具，并在破环、排断等操作后，维护封装密封，以保证悬挂，防腐和密封的效果。
当Kilian耐高温接近开关传感器出现易损的情况时，及时更换并进行维护。
4. 特殊高温应用对于特殊高温应用(≤+200℃)，可以按照使用环境要求选择传感器的同级保护或采取降温保护措施，比如在传感器周围应结构良好的散热装置，并随时（过度第）关注传感器工作状态，以充分避免各种不良可能。
传感器保养规程1. 定期测量检测为了保障设备的正常工作，需要定期对传感器进行测量检测。
如果检测发现工作不正常，马上对不良进行更换或保养。
2. 注意环境干燥应选择与高温环境中相适应的传感器，如果使用不当可能导致传感器发生故障。
在传感器安装或使用之前，应进行一定的防尘和清洁工作，保证工作环境干燥。
3. 相应的保养为了保证传感器的正常工作，应进行适当的保养工作。
保养可包括定期检查、清洁，以及选用防止火灾、分离器等特殊器类进行维护和保养，可按照实际操作调整。
结束语通过以上规范操作和保养，我们可以保障我们的耐高温接近开关传感器正常工作。
如传感器出现故障，请勿擅自拆卸传感器，应找专业人员进行检查处理。

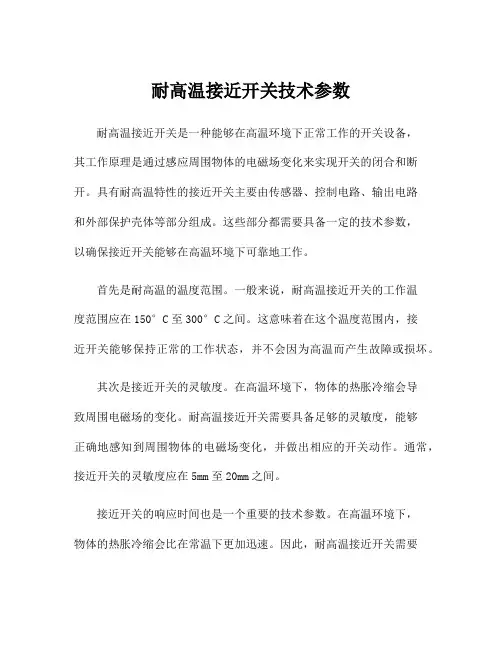

耐高温接近开关技术参数耐高温接近开关是一种能够在高温环境下正常工作的开关设备，其工作原理是通过感应周围物体的电磁场变化来实现开关的闭合和断开。
具有耐高温特性的接近开关主要由传感器、控制电路、输出电路和外部保护壳体等部分组成。
这些部分都需要具备一定的技术参数，以确保接近开关能够在高温环境下可靠地工作。
首先是耐高温的温度范围。
一般来说，耐高温接近开关的工作温度范围应在150°C至300°C之间。
这意味着在这个温度范围内，接近开关能够保持正常的工作状态，并不会因为高温而产生故障或损坏。
其次是接近开关的灵敏度。
在高温环境下，物体的热胀冷缩会导致周围电磁场的变化。
耐高温接近开关需要具备足够的灵敏度，能够正确地感知到周围物体的电磁场变化，并做出相应的开关动作。
通常，接近开关的灵敏度应在5mm至20mm之间。
接近开关的响应时间也是一个重要的技术参数。
在高温环境下，物体的热胀冷缩会比在常温下更加迅速。
因此，耐高温接近开关需要具备快速的响应能力，能够在极短的时间内对周围环境变化做出反应。
一般来说，接近开关的响应时间不应超过1ms。
另外，接近开关的额定电流和额定电压也是不可忽视的技术参数。
在高温环境下，由于材料的热膨胀，电子元器件的电阻和电容等参数可能会发生变化。
因此，耐高温接近开关需要具备足够的额定电流和额定电压，以确保在高温环境下仍然能够正常工作。
通常，接近开关的额定电流应在1A至10A之间，额定电压应在12V至240V之间。
最后是接近开关的耐高温材料和密封性能。
耐高温接近开关需要使用能够在高温环境下稳定工作的材料，例如高温陶瓷和高温电子元器件。
同时，接近开关还需要具备良好的密封性能，以防止高温环境中的灰尘、湿气等杂质进入开关内部，影响其正常工作。
综上所述，耐高温接近开关的技术参数包括温度范围、灵敏度、响应时间、额定电流和电压、材料和密封性能等。
这些参数的合理设计和选择，能够保证接近开关在高温环境下的可靠工作，广泛应用于高温工业领域，提高生产效率和安全性。
LJC18A3-B-Z/BX电容式接近开关
LJC18A3-B-Z/BX电容式接近开关简介：
电容式接近开关由高频振荡器在开关工作面上与在地间构成一个电容器，参与振荡回路工作。
当物体接近开工作面时，回路的电容量发生变化，由此产生开与关的作用，来检测物体有或无，
开关不仅能检测金属，而且能检测塑料，玻璃，水，油行物质，产品可化换进口产品，广泛应用
于烟草，机械纺织，矿山，选纸，计数，钢铁，保安，汽车和自动化流水线等行业中。
LJC18A3-B-Z/BX电容式接近开关使用方法：
电容式接近开关不但能检测金属，而且能检测塑料，玻璃，水，油等任何介电物体，因各种检测体的导电率和介电常数，吸水率，体积的不同故相应检测距离不同，对于接地金属可获得最大的检测距离。
电容式接近开关的动作距离是可调的，以符合不同检测体的检测，因而安装时都必须经过调整。
LJC18A3-B-Z/BX 电容式接近开关技术参数
技术参数
【产品名称】电容式接近开关
【产品型号】LJC18A3-B-Z/BX，LJC18A3-B-Z/BY，LJC18A3-B-J/EZ 【工作电压】DC6-36V
【检测距离】1-10mm
【复位精度】检测距离的20%
【安装方式】非埋入式
【外径大小】18mm
【响应频率】DC100hz/ac10HZ
【输出方式】NPN常开
【输出电压降】DC3线<1.3v AC2线<4v
【输出电流】DC三线300MA
【外壳材料】金属
【显示灯】动作显示LED红色
【工作环境温度】-25-+70（没结冰状态下）
【防护等级】IP67。
耐高温接近开关技术参数耐高温接近开关是一种用于检测物体是否接近的设备，它能够在极端高温环境下正常工作。
这种开关通常用于高温工业生产过程中的自动化控制系统中，用于监测物体的位置或者控制开关的状态。
一般来说，耐高温接近开关的技术参数主要包括以下几个方面：1.工作温度范围：耐高温接近开关能够在高温环境下正常工作的温度范围是其重要的技术指标之一。
一般而言，耐高温接近开关的工作温度范围在200℃至500℃之间。
不同厂家生产的耐高温接近开关的工作温度范围可能有所不同，用户在选择时需要根据具体的使用需求来确定。
2.环境保护等级：耐高温接近开关的环境保护等级是指该开关能够承受的外部环境的影响程度。
一般来说，耐高温接近开关的环境保护等级是IP67，即具有较高的防尘和防水能力。
这使得该开关能够在高温环境下保持稳定的工作状态。
3.接触能力：耐高温接近开关的接触能力是指其能够承受的电流和电压。
一般而言，耐高温接近开关的接触能力为10A/250VAC。
这意味着该开关能够承受最大10安培的电流和250伏特的电压。
这种能力使得耐高温接近开关能够在高温环境下稳定地工作。
4.响应时间：耐高温接近开关的响应时间是指该开关在检测到物体接近后所需的时间。
一般而言，耐高温接近开关的响应时间在毫秒级别，具有较高的检测灵敏度。
这使得该开关能够快速地感知到物体的位置变化或者控制开关的状态。
5.安装方式：耐高温接近开关的安装方式通常有螺纹和法兰两种。
螺纹安装适用于较小的设备，而法兰安装适用于更大的设备。
6.输出类型：耐高温接近开关的输出类型可以是有源输出或者无源输出。
有源输出的开关能够直接输出电信号，而无源输出的开关则需要通过其他设备进行信号处理才能得到实际的输出。
总之，耐高温接近开关是一种能够在极端高温环境下正常工作的设备。
它具有工作温度范围广泛、环境保护等级高、接触能力强、响应时间快等特点。
这些技术参数能够满足不同高温工业生产环境中的需求，提高自动化控制系统的性能和稳定性。
LJ18A3-8-J/EZ电感式接近开关电感式和电容式的分别
电感式接近开关能产生电磁场。
导电物体在移向电感式接近开关时，其内部产生涡流。
这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体接近，进而控制开关的通或断；
电容式接近开关的测量端是构成电容器的一个极板，而另一个极板是开关的外壳。
当有物体移向电容式接近开关时，无论该物体是否导电，由于它的介电常数总会不同于原来的环境介质（空气、水、油等），使得电容量发生变化，从而使得开关内部电路参数发生变化，由此识别出有无物体接近，进而控制开关的通或断。
技术参数
产品名称：接近开关
工作电压：AC90-250V
工作容量：300-400MA
检测距离：8MM
安装方式：非埋入式
外壳材料：金属
输出方式：二线常开
工作原理
接近开关由三大部分组成：振荡器、开关电路、放大输出电路。
振荡器产生一个交变磁场。
当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
目标离传感器越近，目标离传感器越近,线圈内的阻尼就越大；阻力越大,传感器振荡器的电流就越小。
电感式接近开关的电流损耗,随着与金属目标距离的减小而减小。
传感器礼包完整版资料手册
fae@ - 1 -接近开关手册
1、接近开关I：LJ18A3-8
电气特性：
U:10-36VDC
I:300mA
Sn:8mm
尺寸：
传感器直径:18mm
传感器长度:60mm
引线长度：110cm
这是NPN 常开型电感式接近开关。
常见的接近开关工作电压多在10VDC 以上。
亿学通的这两款接近开关最低电压可以在6V，方便了机器人或智能车载电源使用。
2、接近开关II：LJ12A3-4
电气特性：
U:10-36VDC
I:300mA
Sn:4mm
尺寸：
传感器直径:12mm
传感器长度:60mm
引线长度：110cm
这两款接近开关，除了传感器尺寸和检测距离有差别外，其他的用法和结构都是一样的。
有些用户不明白图中接线的意思。
图中电路表示的是：输出管脚（黑色）和电源之间加一个负载，如继电器；在机器人上使用的时候，只需要在输出和电源加一个1K 的上拉电阻即可。
/
LJC18A3-B-J/EZ电容式接近开关LJC18A3-B-J/EZ电容式接近开关简介
接近开关又称无触点行程开关，是理想的电子开关量传感器。
当检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节。
接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。
LJC18A3-B-J/EZ电容式接近开关原理：
近开关是一种无接触式物体检测装置，当被测物接近其工作面并达到一定距离时，不论检测物体是运动的还是静止的，接近开关都会自动的发出物体接近而“动作”的信号，而不像机械式行程开关那样需要机械碰撞。
LJC18A3-B-J/EZ电容式接近开关使用方法：
电容式接揎开关不但能检测金属，而且能检测塑料，玻璃，水，油等任何介电物体，因各种检测体的导电率和介电常数，吸水率，体积的不同故相应检测距离不同，对于接地金属可获得最大的检测距离。
电容式接近开关的动作距离是可调的，以符合不同检测体的检测，因而安装时都必须经过调整。
LJC18A3-B-J/EZ电容式接近开关技术参数
【产品名称】接近开关，接近传感器
【产品型号】LJC18A3-B-J/EZ
【工作电压】AC90-250V
【工作电流】300-400MA
【检测距离】10MM【距离可调】
【响应频率】50HZ。
接近开关_LJ18A3-8-J/EZ耐高温_220VAC
磁接近防腐跑偏开关NST1-12-30接近开关在航空、航空、航天技术以及工业生产中都有广泛的应用。
在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。
在安全防盗方面，如资料档案、财会、金融、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。
在测量技术中，如长度，位置的测量；在控制技术中，如位移、速度、加速度的测量和控制，也都使用着大量的接近开关。
选用注意事项：
在一般的工业生产场所，通常都选用涡流式接近开关和电容式接近开关。
因为这两种接近开关对环境的要求条件较低。
当被测对象是导电物体或可以固定在一块金属物上的物体时，一般都选用涡流式接近开关，因为它的响应频率高、抗环境干扰性能好、应用范围广、价格较低。
若所测对象是非金属（或金属）、液位高度、粉状物高度、塑料、烟草等。
则应选用电容式接近开关。
这种开关的响应频率低，但稳定性好。
安装时应考虑环境因素的影响。
若被测物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用霍尔接近开关。
在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。
有时为了提高识别的可靠性，上述几种接近开关往往被复合使用。
接近开关按其外型形状可分为圆柱型、方型、沟型、穿孔（贯通）型和分离型。
园柱型比方型安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少生产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位。
接近开关又称无触头接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的区域时，开关就能无接触、无压力、无火花、迅速发出电气命令，准确反映出运动机构的位置和行程，若用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
接近开关还可用于高速计数、检测金属体的存在、测速、液压控制、检测零件尺寸以及用作无触头式按钮等。
