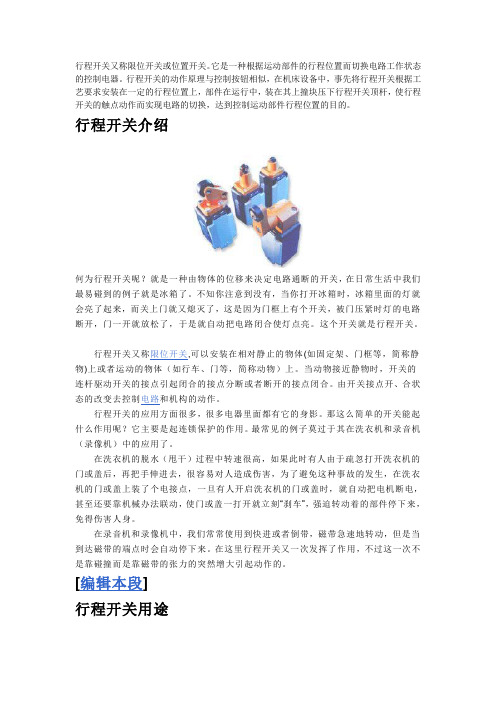

行程开关解读

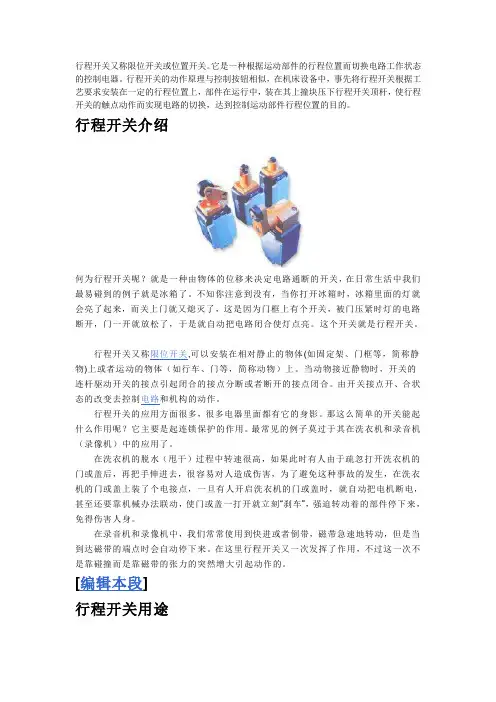

行程开关又称限位开关或位置开关。

它是一种根据运动部件的行程位置而切换电路工作状态的控制电器。

行程开关的动作原理与控制按钮相似，在机床设备中，事先将行程开关根据工艺要求安装在一定的行程位置上，部件在运行中，装在其上撞块压下行程开关顶杆，使行程开关的触点动作而实现电路的切换，达到控制运动部件行程位置的目的。

行程开关介绍何为行程开关呢？就是一种由物体的位移来决定电路通断的开关，在日常生活中我们最易碰到的例子就是冰箱了。

不知你注意到没有，当你打开冰箱时，冰箱里面的灯就会亮了起来，而关上门就又熄灭了，这是因为门框上有个开关，被门压紧时灯的电路断开，门一开就放松了，于是就自动把电路闭合使灯点亮。

这个开关就是行程开关。

行程开关又称限位开关,可以安装在相对静止的物体(如固定架、门框等，简称静物)上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和机构的动作。

行程开关的应用方面很多，很多电器里面都有它的身影。

那这么简单的开关能起什么作用呢？它主要是起连锁保护的作用。

最常见的例子莫过于其在洗衣机和录音机（录像机）中的应用了。

在洗衣机的脱水（甩干）过程中转速很高，如果此时有人由于疏忽打开洗衣机的门或盖后，再把手伸进去，很容易对人造成伤害，为了避免这种事故的发生，在洗衣机的门或盖上装了个电接点，一旦有人开启洗衣机的门或盖时，就自动把电机断电，甚至还要靠机械办法联动，使门或盖一打开就立刻“刹车”，强迫转动着的部件停下来，免得伤害人身。

在录音机和录像机中，我们常常使用到快进或者倒带，磁带急速地转动，但是当到达磁带的端点时会自动停下来。

在这里行程开关又一次发挥了作用，不过这一次不是靠碰撞而是靠磁带的张力的突然增大引起动作的。

[编辑本段]行程开关用途行程开关主要用于将机械位移转变成电信号，使电动机的运行状态得以改变，从而控制机械动作或用作程序控制。

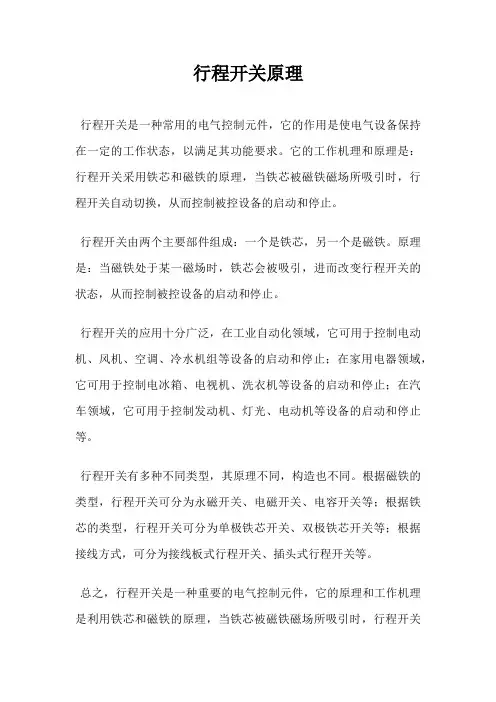

行程开关原理
行程开关是一种常用的电气控制元件，它的作用是使电气设备保持在一定的工作状态，以满足其功能要求。

它的工作机理和原理是：行程开关采用铁芯和磁铁的原理，当铁芯被磁铁磁场所吸引时，行程开关自动切换，从而控制被控设备的启动和停止。

行程开关由两个主要部件组成：一个是铁芯，另一个是磁铁。

原理是：当磁铁处于某一磁场时，铁芯会被吸引，进而改变行程开关的状态，从而控制被控设备的启动和停止。

行程开关的应用十分广泛，在工业自动化领域，它可用于控制电动机、风机、空调、冷水机组等设备的启动和停止；在家用电器领域，它可用于控制电冰箱、电视机、洗衣机等设备的启动和停止；在汽车领域，它可用于控制发动机、灯光、电动机等设备的启动和停止等。

行程开关有多种不同类型，其原理不同，构造也不同。

根据磁铁的类型，行程开关可分为永磁开关、电磁开关、电容开关等；根据铁芯的类型，行程开关可分为单极铁芯开关、双极铁芯开关等；根据接线方式，可分为接线板式行程开关、插头式行程开关等。

总之，行程开关是一种重要的电气控制元件，它的原理和工作机理是利用铁芯和磁铁的原理，当铁芯被磁铁磁场所吸引时，行程开关
自动切换，从而控制被控设备的启动和停止。

它广泛应用于工业自动化、家用电器和汽车等领域，可以根据实际用途选择不同的行程开关类型。

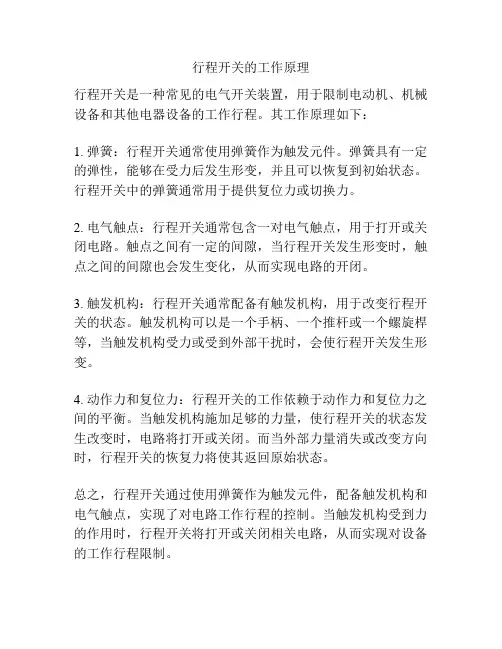

行程开关的工作原理
行程开关是一种常见的电气开关装置，用于限制电动机、机械设备和其他电器设备的工作行程。

其工作原理如下：
1. 弹簧：行程开关通常使用弹簧作为触发元件。

弹簧具有一定的弹性，能够在受力后发生形变，并且可以恢复到初始状态。

行程开关中的弹簧通常用于提供复位力或切换力。

2. 电气触点：行程开关通常包含一对电气触点，用于打开或关闭电路。

触点之间有一定的间隙，当行程开关发生形变时，触点之间的间隙也会发生变化，从而实现电路的开闭。

3. 触发机构：行程开关通常配备有触发机构，用于改变行程开关的状态。

触发机构可以是一个手柄、一个推杆或一个螺旋桿等，当触发机构受力或受到外部干扰时，会使行程开关发生形变。

4. 动作力和复位力：行程开关的工作依赖于动作力和复位力之间的平衡。

当触发机构施加足够的力量，使行程开关的状态发生改变时，电路将打开或关闭。

而当外部力量消失或改变方向时，行程开关的恢复力将使其返回原始状态。

总之，行程开关通过使用弹簧作为触发元件，配备触发机构和电气触点，实现了对电路工作行程的控制。

当触发机构受到力的作用时，行程开关将打开或关闭相关电路，从而实现对设备的工作行程限制。

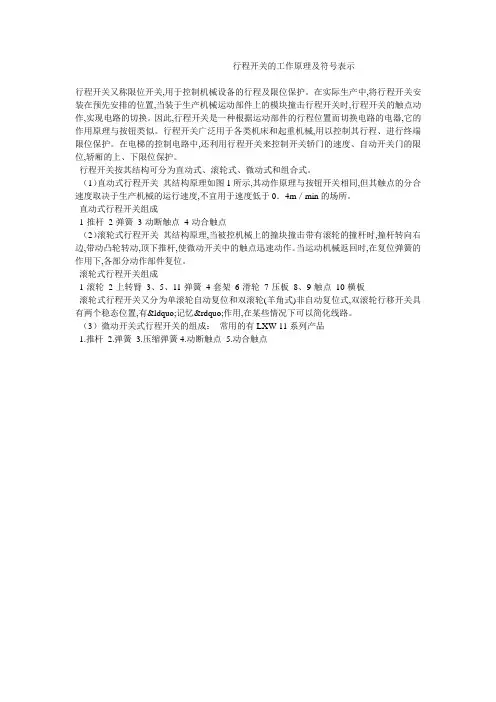

行程开关的工作原理及符号表示
行程开关又称限位开关,用于控制机械设备的行程及限位保护。

在实际生产中,将行程开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时,行程开关的触点动作,实现电路的切换。

因此,行程开关是一种根据运动部件的行程位置而切换电路的电器,它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。

在电梯的控制电路中,还利用行程开关来控制开关轿门的速度、自动开关门的限位,轿厢的上、下限位保护。

行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

（1）直动式行程开关其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0．4m／min的场所。

直动式行程开关组成
1-推杆2-弹簧3-动断触点4-动合触点
（2）滚轮式行程开关其结构原理,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。

当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。

滚轮式行程开关组成
1-滚轮2-上转臂3、5、11-弹簧4-套架6-滑轮7-压板8、9-触点10-横板
滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式,双滚轮行移开关具有两个稳态位置,有“记忆”作用,在某些情况下可以简化线路。

（3）微动开关式行程开关的组成：常用的有LXW-11系列产品
1.推杆
2.弹簧
3.压缩弹簧
4.动断触点
5.动合触点。

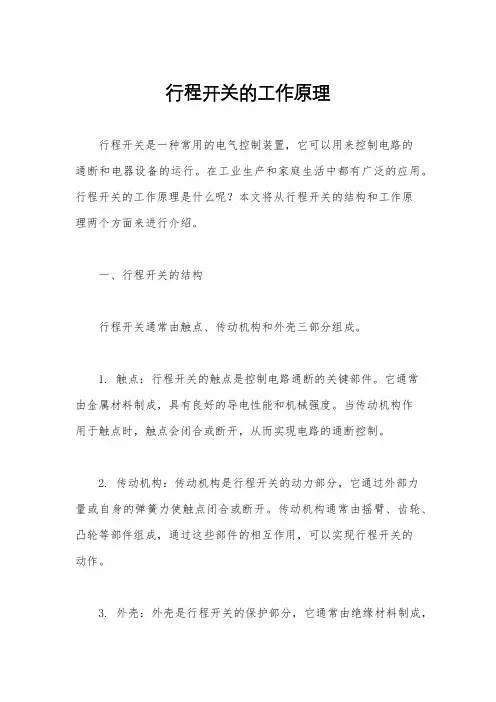

行程开关的工作原理行程开关是一种常用的电气控制装置，它可以用来控制电路的通断和电器设备的运行。

在工业生产和家庭生活中都有广泛的应用。

行程开关的工作原理是什么呢？本文将从行程开关的结构和工作原理两个方面来进行介绍。

一、行程开关的结构行程开关通常由触点、传动机构和外壳三部分组成。

1. 触点：行程开关的触点是控制电路通断的关键部件。

它通常由金属材料制成，具有良好的导电性能和机械强度。

当传动机构作用于触点时，触点会闭合或断开，从而实现电路的通断控制。

2. 传动机构：传动机构是行程开关的动力部分，它通过外部力量或自身的弹簧力使触点闭合或断开。

传动机构通常由摇臂、齿轮、凸轮等部件组成，通过这些部件的相互作用，可以实现行程开关的动作。

3. 外壳：外壳是行程开关的保护部分，它通常由绝缘材料制成，可以有效地隔离触点和传动机构，防止外部环境对行程开关的影响。

二、行程开关的工作原理行程开关的工作原理主要包括触点闭合和断开两个状态。

1. 触点闭合：当传动机构作用于触点时，触点会闭合，两个触点之间形成一条通路，电流可以流通，电路处于闭合状态。

这时，电器设备可以正常工作。

2. 触点断开：当传动机构作用于触点时，触点会断开，通路被切断，电流无法流通，电路处于断开状态。

这时，电器设备停止工作。

行程开关的工作原理可以通过以下步骤来详细描述：步骤一：当外部力量作用于传动机构时，传动机构开始运动。

步骤二：传动机构的运动使触点闭合或断开。

步骤三：触点闭合时，电路通路畅通，电器设备可以正常工作。

步骤四：触点断开时，电路通路被切断，电器设备停止工作。

通过以上步骤，可以清楚地了解行程开关的工作原理。

它通过传动机构的运动来控制触点的闭合和断开，从而实现电路的通断控制，使电器设备可以按照预定的行程进行工作。

总结：行程开关是一种常用的电气控制装置，它通过触点的闭合和断开来实现电路的通断控制。

行程开关的工作原理主要包括触点闭合和断开两个状态，通过传动机构的运动来实现这两个状态的切换。

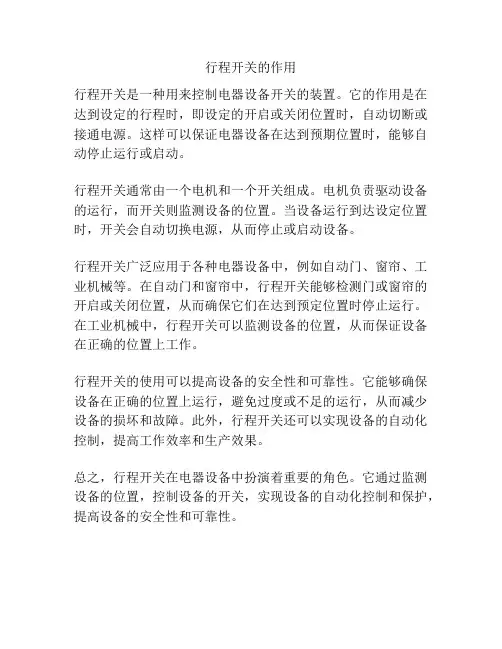

行程开关的作用
行程开关是一种用来控制电器设备开关的装置。

它的作用是在达到设定的行程时，即设定的开启或关闭位置时，自动切断或接通电源。

这样可以保证电器设备在达到预期位置时，能够自动停止运行或启动。

行程开关通常由一个电机和一个开关组成。

电机负责驱动设备的运行，而开关则监测设备的位置。

当设备运行到达设定位置时，开关会自动切换电源，从而停止或启动设备。

行程开关广泛应用于各种电器设备中，例如自动门、窗帘、工业机械等。

在自动门和窗帘中，行程开关能够检测门或窗帘的开启或关闭位置，从而确保它们在达到预定位置时停止运行。

在工业机械中，行程开关可以监测设备的位置，从而保证设备在正确的位置上工作。

行程开关的使用可以提高设备的安全性和可靠性。

它能够确保设备在正确的位置上运行，避免过度或不足的运行，从而减少设备的损坏和故障。

此外，行程开关还可以实现设备的自动化控制，提高工作效率和生产效果。

总之，行程开关在电器设备中扮演着重要的角色。

它通过监测设备的位置，控制设备的开关，实现设备的自动化控制和保护，提高设备的安全性和可靠性。

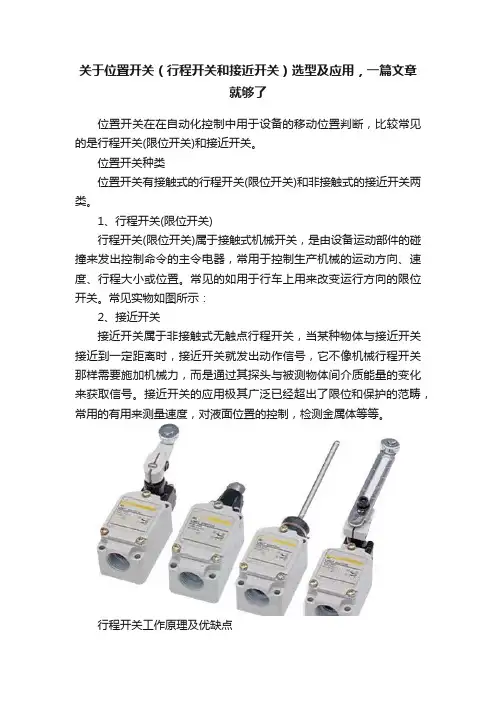

关于位置开关（行程开关和接近开关）选型及应用，一篇文章就够了位置开关在在自动化控制中用于设备的移动位置判断，比较常见的是行程开关(限位开关)和接近开关。

位置开关种类位置开关有接触式的行程开关(限位开关)和非接触式的接近开关两类。

1、行程开关(限位开关)行程开关(限位开关)属于接触式机械开关，是由设备运动部件的碰撞来发出控制命令的主令电器，常用于控制生产机械的运动方向、速度、行程大小或位置。

常见的如用于行车上用来改变运行方向的限位开关。

常见实物如图所示：2、接近开关接近开关属于非接触式无触点行程开关，当某种物体与接近开关接近到一定距离时，接近开关就发出动作信号，它不像机械行程开关那样需要施加机械力，而是通过其探头与被测物体间介质能量的变化来获取信号。

接近开关的应用极其广泛已经超出了限位和保护的范畴，常用的有用来测量速度，对液面位置的控制，检测金属体等等。

行程开关工作原理及优缺点行程开关(限位开关)的工作原理相对于比较简单，其内部有常开和常闭的触点，主要靠生产机械某些运动部件碰撞开关的连杆驱动开关的触点引起动作，使闭合的触点分断或者断开的触点闭合。

由开关触点状态的改变去控制电路和机构的动作。

◆ 行程开关优点①无论何种材质，只要接触的操作力达到一定值，就出发开关。

②采用接点输出方式，可以随外接电压不同而输出不同，无漏电现象。

③不受相邻传感器的影响，输出稳定。

◆ 行程开关缺点：①接触式行程开关会磨损和损伤检测对象物，精密物体不建议采用该方法②接触式行程开关机械寿命有限制。

在前面行程开关的缺点中提到了，行程开关会磨损和损伤被测对象，同时测量精度不高，使用寿命有限制等这些缺点。

而接近开关的出现很好的解决了这些问题，那么接近开关有那些优缺点呢？接近开关优缺点◆ 接近开关的优点①接近开关为非接触测量，不会磨损和损伤检测对象物。

②接近开关采用无触点输出方式，因此寿命延长，采用NPN/PNP输出，对触点的寿命无影响.③接近开关不受检测对象的污渍和油、水等的影响。

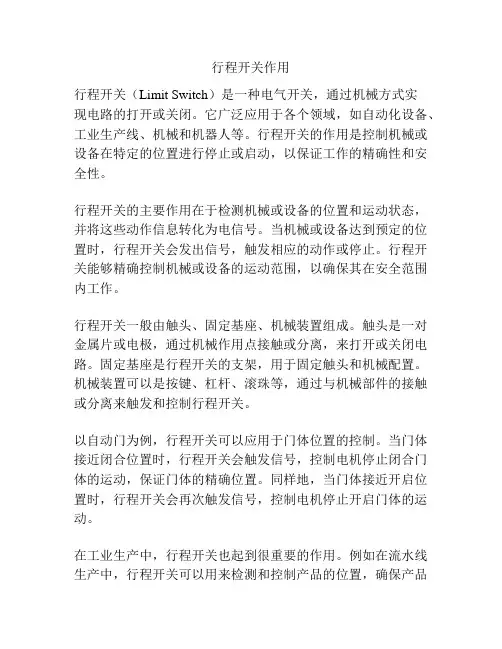

行程开关作用行程开关（Limit Switch）是一种电气开关，通过机械方式实现电路的打开或关闭。

它广泛应用于各个领域，如自动化设备、工业生产线、机械和机器人等。

行程开关的作用是控制机械或设备在特定的位置进行停止或启动，以保证工作的精确性和安全性。

行程开关的主要作用在于检测机械或设备的位置和运动状态，并将这些动作信息转化为电信号。

当机械或设备达到预定的位置时，行程开关会发出信号，触发相应的动作或停止。

行程开关能够精确控制机械或设备的运动范围，以确保其在安全范围内工作。

行程开关一般由触头、固定基座、机械装置组成。

触头是一对金属片或电极，通过机械作用点接触或分离，来打开或关闭电路。

固定基座是行程开关的支架，用于固定触头和机械配置。

机械装置可以是按键、杠杆、滚珠等，通过与机械部件的接触或分离来触发和控制行程开关。

以自动门为例，行程开关可以应用于门体位置的控制。

当门体接近闭合位置时，行程开关会触发信号，控制电机停止闭合门体的运动，保证门体的精确位置。

同样地，当门体接近开启位置时，行程开关会再次触发信号，控制电机停止开启门体的运动。

在工业生产中，行程开关也起到很重要的作用。

例如在流水线生产中，行程开关可以用来检测和控制产品的位置，确保产品按照预定的规格进行加工和装配。

如果产品位置超出了设定的范围，行程开关会发出信号，停止机器的运行，并防止不合格产品进入下一工序。

此外，行程开关还可以应用在机器人领域。

在机器人的运动控制中，行程开关可以用来检测机械臂的角度和位置，实现机器人的精准操作和运动路径控制。

通过行程开关的信号，可以确保机器人在作业过程中的安全性和稳定性。

总而言之，行程开关的作用是通过控制机械或设备的位置和运动状态，实现对工作过程进行精确控制，并确保工作的安全性和可靠性。

它在自动化设备、工业生产线、机械和机器人等领域起到重要的作用，提高了生产效率和工作质量。

行程开关的工作原理
行程开关是一种常用的电气设备，它的工作原理是基于机械和电气原理的结合。

下面将详细介绍行程开关的工作原理。

行程开关的核心组件是触发器，通常采用弹簧和电触点的结构。

当外力作用到行程开关上时，触发器内的弹簧会被压缩或松弛，从而改变弹簧上电触点的接触状态。

在行程开关的工作过程中，当外力作用到行程开关上时，触发器内的弹簧会被压缩或松弛。

当弹簧被压缩时，弹簧上的电触点就会断开，电路中就会断开电流的通路。

而当弹簧松弛时，电触点就会闭合，电路中就会建立电流的通路。

在电路中，行程开关通常用来检测外界物体的位置或实现电路的开关控制。

当外力作用到行程开关上时，行程开关能够通过改变电触点的接触状态，从而实现电路的开关状态的改变。

通过行程开关的工作原理，我们可以实现对电路的精确控制和监测。

行程开关可以广泛应用于自动控制、安全保护和工业生产等领域。

行程开关的工作原理
行程开关，又称限位开关，是一种机电开关装置，用于检测机械运动物体的位置、运动方向和动作状态。

其工作原理通常是利用机械接触或行程感应原理，当机械运动物体到达某个固定位置时，触碰或激活开关，使开关上的机构产生机械移动或电信号变化，从而实现对机械系统的控制或反馈信号输出。

具体来说，行程开关由开关本体、执行器（活动机构）、固定基座和接线端子等组成。

当执行器受到机械作用力或位移时，将其转化为开关本体内部的机械力和电信号，从而实现开关的闭合或断开。

行程开关广泛应用于自动控制、机床、起重设备、输送设备、液压和气动系统等领域，在保证安全、稳定和高效运行方面发挥着重要作用。

电工基础之行程开关简述行程开关又叫限位开关或位置开关，其作用与按钮开关相同，只是触点的动作不是靠手动掌握，而是通过生产机械运动部件的碰撞使触点动作来实现接通或分断掌握电路，达到肯定的掌握目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按肯定位置或行程自动停止、反向运动、变速运动或自动来回运动等。

行程开关由操作头、触点系统和外壳组成。

它分为直动式（按钮式）、旋转式（滚动式）和微动式三种。

行程开关的选择①依据使用场合和掌握对象来确定行程开关的种类。

当生产机械运动速度不是太快时，通常选用一般用途的行程开关；而当生产机械行程通过的路径不宜装设直动式行程开关时，应选用凸轮轴转动式的行程开关；而在工作效率很高、对牢靠性及精度要求也很高时，应选用接近开关。

②依据使用环境条件，选择开启式或爱护式等防护形式。

③依据掌握电路的电压和电流选择系列。

④依据生产机械的运动特征，选择行程开关的结构形式（即操作方式）。

行程开关的使用①行程开关安装时，应留意滚轮的方向，不能接反。

与挡铁碰撞的位置应符合掌握电路的要求，并确保能与挡铁牢靠碰撞。

②应常常检查行程开关的动作是否敏捷或牢靠，螺钉有无松动现象，发觉故障要准时排解。

③应定期清理行程开关的触头，清除油垢或尘垢，准时更换磨损的零部件，以免发生误动作而引起事故的发生。

行程开关主要由操作机构、触点系统及外壳构成。

行程开关种类繁多，一般按其机构分为直动式、转动式和微动式，常用的行程开关型号有LX19K系列和JLXK1系列等。

选用行程开关应遵循以下原则：1、依据使用场合及掌握对象选择行程开关的种类；2、依据安装环境选择防护形式；3、依据掌握回路的额定电压和额定电流选择与之对应的电气参数；4、依据行程开关的传导力矩与位移关系合理选择操作头（碰头）的形式。

在使用行程开关时应留意3个方面，分别为：1、行程开关安装时，安装位置要精确，固定要牢靠，滚轮的方向不能装反，撞铁与其碰撞的位置应符合掌握线路的要求，并确保能牢靠地与撞铁碰击；2、行程开关在使用过程中，要定期检查和保养，准时清除污垢灰尘，保持触点干净，并常常检查动作是否敏捷、牢靠，准时排解故障隐患；3、在碰撞力度较大的线路当中，对于行程开关应定期予以更换，确保人身平安和设备正常运转。

行程开关的原理
行程开关的原理是基于物理原理的操作机制。

它包括两个主要部件：触发机构和断路机构。

触发机构是行程开关的核心部分，由过流保护装置和电磁触头组成。

当电路中的电流超过设定值时，过流保护装置会感应到电流的变化，并通过驱动力使电磁触头运动。

电磁触头运动后，会打开或关闭电路，从而实现对电流的控制。

断路机构是用来打开或关闭电路的机械构件。

当触发机构感应到过流情况后，会通过驱动力使断路机构运动。

断路机构的运动会改变电路中的连接状态，使得电路断开或闭合。

当电路断开时，电流无法通过，电器设备将停止工作；当电路闭合时，电流得以通路，电器设备将开始工作。

总结起来，行程开关通过触发机构感知电流的变化，并通过断路机构控制电路的开关状态，从而实现对电流的控制和保护作用。

行程开关限位开关接近开关三者区别
平时订购的行程开关、限位开关、接近开关是否只是一种叫法？它们三者之间是否存在微小的差异，而这小小的差异是否会影响我们的选型？您是否真的了解？下面为大家介绍下对行程开关、限位开关、接近开关三者区别的理解！
限位开关：可以安装在相对静止的物体(如固定架、门框等，简称静物)上或者运动的物体（如行车、门等）上。

当物体接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和机构的动作。

限位开关也可分为旋转限位开关及直行限位开关。

行程开关：是一种由物体的位移来决定电路通断的开关，行程开关和限位开关都是位置开关，但是行程开关可以检测行程，可作为输入信号控制电路在一定距离动作。

接近开关：接近开关又称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。

特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。

性能特点在各类开关中，对接近它的物件有“感知”能力的元件。

三者的区别：1.接近开关是无触点开关，寿命较长，适用于“通过信号”。

2.限位开关（也叫行程开关）是有触点开关，适合单方向位置检测，由于有触点，相对寿命要短。

3. 行程开关又称限位开关,行程开关和限位开关都是位置开关，但是行程开关可以检测行程，可作为输入信号控制电路在一定距离动作。

区别于限位开关检测限制位置的信号，起停止、保护的作用。

行程开关秘密你知道吗？最后再告诉一件事行程开关也叫作限位开关。

利用机械中某些运动部件碰撞行程开关的滚轮，使开关内的限位触点动作接通或断开，以达到自动控制电气（器）或机床的往返行程。

行程开关的作用原理与按钮原理相同的。

区别是按钮借用外力（手指）的摁压。

行程开关是利用机械运动部件的碰撞、顶压使其触头动作。

实际就是机械互相碰撞传输出的信号通过电变成控制电气（器）信号的一种控制方法。

从而使机械按预期的的设定方式方位实行实现自动停止，自动往返、自动变速和反向行驶。

行程开关控制电路电气（器）设置多用于门限位。

行程开关有多类型的系列，有LX19. jLXK1AC380V 5A 220V 5A。

行程开关的结构大致一样，行程开关种类繁多，装置也不同。

可根据实际应用选择按钮式（直动式）多用于门限位开关，行程开关的闭点串联在电气（器）控制电路中，当机械或门动作，控制电路就是断路的，当机械碰撞或关好门，行程开关恢复到原始复位。

控制电路正常控制主电路的启和停。

也就是说行程开关相当于一截导线。

行程开关还有旋转式（滚轮式）而这种还分为单轮和双轮。

在实际应用和选择操作时，行程开关一般都是静态装置，所谓静态就是行程开关一般是固定安装预期位置的。

行程开关是由滚轮臂和动触头行程来接通和断开的。

常规状态下，当机械的某一部分通过碰、压、推、顶限位开关的行程滚轮时，它的滚臂动作杠杆、转轴一起联动。

使凸轮推动撞块并推动行程开关的动触头，以达到碰到静触头，从而使常闭触头断开，常开触头闭合。

行程开关装有4组触头，2组常闭2组常开，动作分为瞬间动作、蠕动式和交叉式，有自动复位和非自动复位。

选用行程开关时，一要根据动作要求来选择行程开关的额定电流和额定电压与动触头的电流容量。

最后告诉友友们？我都快一个月了，还在新手期阅读量将近4万，指数408，我真有点等不及了。

我最后决定了此文是我在头条最后一篇文章。

我改投别的网站了。

再见。

行程开关的工作原理及符号表示行程开关又称限位开关，用于控制机械设备的行程及限位保护。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。

在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

行程开关按其结构可分为直动式、滚轮式、微动式和组合式
1.直动式行程开关
其结构原理如图1所示，其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0．4m／min的场所。

图1 直动式行程开关
推杆 2-弹簧 3-动断触点 4-动合触点
2.滚轮式行程开关
其结构原理如图2所示，当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。

当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。

滚轮 2-上转臂 3、5、11-弹簧 4-套架 6-滑轮
7-压板 8、9-触点 10-横板
滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下可以简化线路。

3.微动开关式行程开关
其结构如图3所示。

常用的有LXW-11系列产品
图3 微动式行程开关
1.推杆
2.弹簧
3.压缩弹簧
4.动断触点
5.动合触点。

第一节常用控制电器
一、主令电器
3.行程开关
复述什么是行程开关；
记忆行程开关的电路符号；
3.
行程开关
行程开关又称限位开关，是利用机械运动部件的碰撞或接近来控制其触头动作的开关电器。

常用型式有按钮式和转臂式两种。

转臂式行程开关
电路符号
(a)按钮式；(b)转臂式；(c)电路符号
图8-3 行程开关
控制线路中的某电器元件符号如图所示，它是: A.接触器的常闭辅触点符号 B.接触器的常开主触点符号 C. 行程开关的常闭触点符号 D.
继电器的常闭触点符号
C
