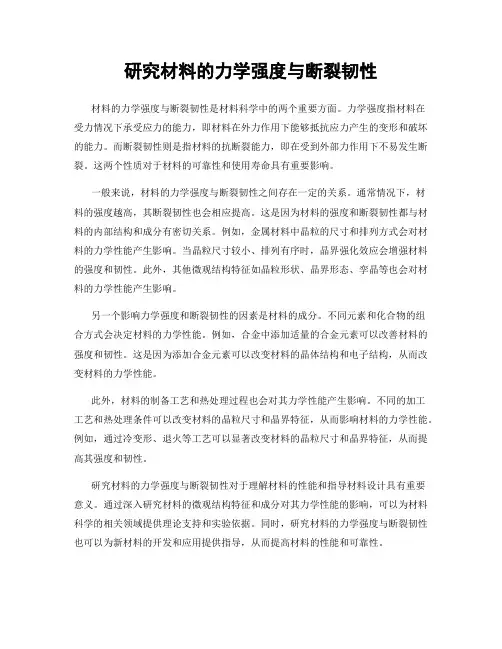

研究材料的力学强度与断裂韧性材料的力学强度与断裂韧性是材料科学中的两个重要方面。
力学强度指材料在受力情况下承受应力的能力，即材料在外力作用下能够抵抗应力产生的变形和破坏的能力。
而断裂韧性则是指材料的抗断裂能力，即在受到外部力作用下不易发生断裂。
这两个性质对于材料的可靠性和使用寿命具有重要影响。
一般来说，材料的力学强度与断裂韧性之间存在一定的关系。
通常情况下，材料的强度越高，其断裂韧性也会相应提高。
这是因为材料的强度和断裂韧性都与材料的内部结构和成分有密切关系。
例如，金属材料中晶粒的尺寸和排列方式会对材料的力学性能产生影响。
当晶粒尺寸较小、排列有序时，晶界强化效应会增强材料的强度和韧性。
此外，其他微观结构特征如晶粒形状、晶界形态、孪晶等也会对材料的力学性能产生影响。
另一个影响力学强度和断裂韧性的因素是材料的成分。
不同元素和化合物的组合方式会决定材料的力学性能。
例如，合金中添加适量的合金元素可以改善材料的强度和韧性。
这是因为添加合金元素可以改变材料的晶体结构和电子结构，从而改变材料的力学性能。
此外，材料的制备工艺和热处理过程也会对其力学性能产生影响。
不同的加工工艺和热处理条件可以改变材料的晶粒尺寸和晶界特征，从而影响材料的力学性能。
例如，通过冷变形、退火等工艺可以显著改变材料的晶粒尺寸和晶界特征，从而提高其强度和韧性。
研究材料的力学强度与断裂韧性对于理解材料的性能和指导材料设计具有重要意义。
通过深入研究材料的微观结构特征和成分对其力学性能的影响，可以为材料科学的相关领域提供理论支持和实验依据。
同时，研究材料的力学强度与断裂韧性也可以为新材料的开发和应用提供指导，从而提高材料的性能和可靠性。
然而，需要强调的是，材料的力学强度和断裂韧性不是可以简单地通过单一的指标来衡量的。
对于不同的应用和使用环境，对材料性能的要求也不同。
因此，在研究和评估材料的力学性能时，需要综合考虑多个指标。
此外，材料的力学性能还受到动态加载、温度、湿度等外界条件的影响，因此需要进行实验测试和模拟分析来揭示材料的力学行为。

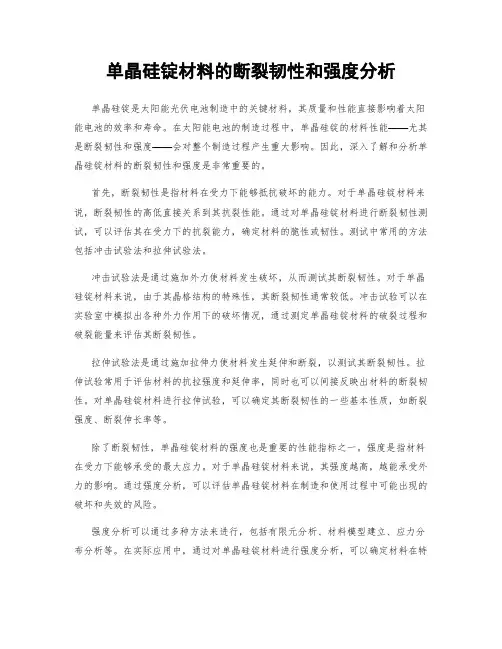

单晶硅锭材料的断裂韧性和强度分析单晶硅锭是太阳能光伏电池制造中的关键材料，其质量和性能直接影响着太阳能电池的效率和寿命。
在太阳能电池的制造过程中，单晶硅锭的材料性能——尤其是断裂韧性和强度——会对整个制造过程产生重大影响。
因此，深入了解和分析单晶硅锭材料的断裂韧性和强度是非常重要的。
首先，断裂韧性是指材料在受力下能够抵抗破坏的能力。
对于单晶硅锭材料来说，断裂韧性的高低直接关系到其抗裂性能。
通过对单晶硅锭材料进行断裂韧性测试，可以评估其在受力下的抗裂能力，确定材料的脆性或韧性。
测试中常用的方法包括冲击试验法和拉伸试验法。
冲击试验法是通过施加外力使材料发生破坏，从而测试其断裂韧性。
对于单晶硅锭材料来说，由于其晶格结构的特殊性，其断裂韧性通常较低。
冲击试验可以在实验室中模拟出各种外力作用下的破坏情况，通过测定单晶硅锭材料的破裂过程和破裂能量来评估其断裂韧性。
拉伸试验法是通过施加拉伸力使材料发生延伸和断裂，以测试其断裂韧性。
拉伸试验常用于评估材料的抗拉强度和延伸率，同时也可以间接反映出材料的断裂韧性。
对单晶硅锭材料进行拉伸试验，可以确定其断裂韧性的一些基本性质，如断裂强度、断裂伸长率等。
除了断裂韧性，单晶硅锭材料的强度也是重要的性能指标之一。
强度是指材料在受力下能够承受的最大应力。
对于单晶硅锭材料来说，其强度越高，越能承受外力的影响。
通过强度分析，可以评估单晶硅锭材料在制造和使用过程中可能出现的破坏和失效的风险。
强度分析可以通过多种方法来进行，包括有限元分析、材料模型建立、应力分布分析等。
在实际应用中，通过对单晶硅锭材料进行强度分析，可以确定材料在特定外力作用下的应力分布情况，从而评估其可能出现的破坏和失效情况，并通过合理的设计和改进提高材料的强度。
总结来说，单晶硅锭材料的断裂韧性和强度分析对太阳能光伏电池的制造具有重要意义。
通过对材料的断裂韧性进行评估，可以了解其在受力下能够承受的抗裂能力，从而选择更加韧性的材料；而通过强度分析，则可以确定材料在受力下的应力分布情况，评估其可能出现的破坏和失效情况。

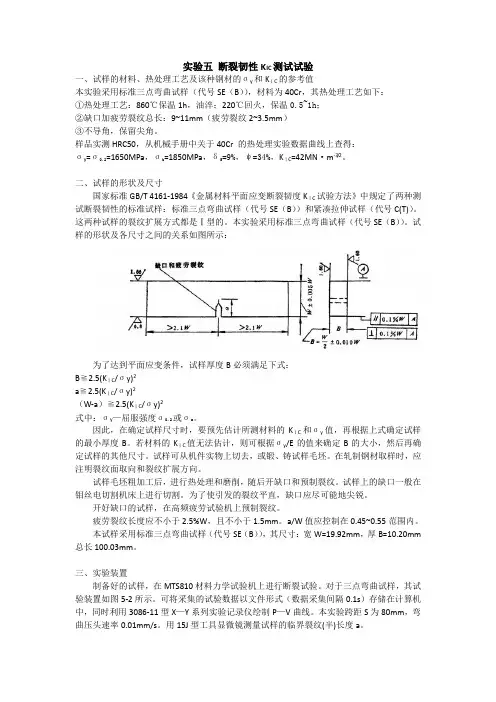

实验五断裂韧性K IC测试试验一、试样的材料、热处理工艺及该种钢材的σy和KⅠC的参考值本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h；②缺口加疲劳裂纹总长：9~11mm（疲劳裂纹2~3.5mm）③不导角，保留尖角。
样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：σy=σ0.2=1650MPa，σb=1850MPa，δ5=9%，ψ=34%，KⅠC=42MN·m-3/2。
二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度KⅠC试验方法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C(T)）。
这两种试样的裂纹扩展方式都是Ⅰ型的。
本实验采用标准三点弯曲试样（代号SE（B））。
试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度B必须满足下式：B≧2.5(KⅠC/σy)2a≧2.5(KⅠC/σy)2（W-a）≧2.5(KⅠC/σy)2式中：σy—屈服强度σ0.2或σs。
因此，在确定试样尺寸时，要预先估计所测材料的KⅠC和σy值，再根据上式确定试样的最小厚度B。
若材料的KⅠC值无法估计，则可根据σy/E的值来确定B的大小，然后再确定试样的其他尺寸。
试样可从机件实物上切去，或锻、铸试样毛坯。
在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。
试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。
试样上的缺口一般在钼丝电切割机床上进行切割。
为了使引发的裂纹平直，缺口应尽可能地尖锐。
开好缺口的试样，在高频疲劳试验机上预制裂纹。
疲劳裂纹长度应不小于2.5%W，且不小于1.5mm。
a/W值应控制在0.45~0.55范围内。
本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm，厚B=10.20mm 总长100.03mm。

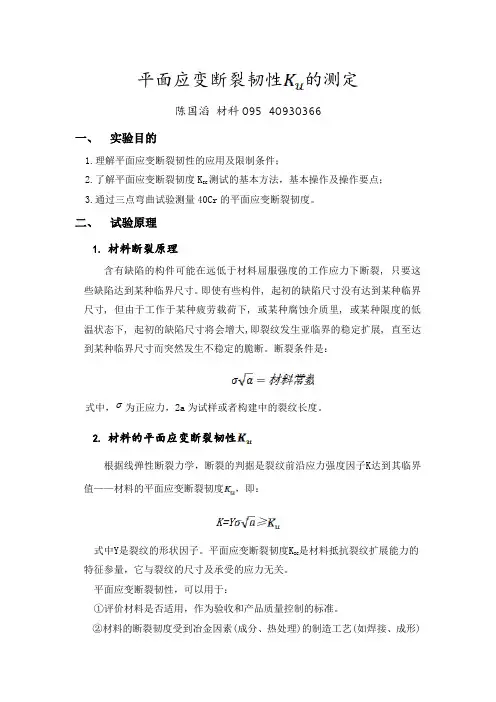

平面应变断裂韧性的测定陈国滔材科095 40930366一、实验目的1.理解平面应变断裂韧性的应用及限制条件；测试的基本方法，基本操作及操作要点；2.了解平面应变断裂韧度KIC3.通过三点弯曲试验测量40Cr的平面应变断裂韧度。
二、试验原理1.材料断裂原理含有缺陷的构件可能在远低于材料屈服强度的工作应力下断裂, 只要这些缺陷达到某种临界尺寸。
即使有些构件, 起初的缺陷尺寸没有达到某种临界尺寸, 但由于工作于某种疲劳载荷下, 或某种腐蚀介质里, 或某种限度的低温状态下, 起初的缺陷尺寸将会增大,即裂纹发生亚临界的稳定扩展, 直至达到某种临界尺寸而突然发生不稳定的脆断。
断裂条件是：式中， 为正应力，2a为试样或者构建中的裂纹长度。
2.材料的平面应变断裂韧性根据线弹性断裂力学，断裂的判据是裂纹前沿应力强度因子K达到其临界值——材料的平面应变断裂韧度，即：K=Y≥是材料抵抗裂纹扩展能力的式中Y是裂纹的形状因子。
平面应变断裂韧度KIC特征参量，它与裂纹的尺寸及承受的应力无关。
平面应变断裂韧性，可以用于：①评价材料是否适用，作为验收和产品质量控制的标准。
②材料的断裂韧度受到冶金因素(成分、热处理)的制造工艺(如焊接、成形)影响。
可对构件的断裂安全性进行评价。
三、实验仪器及材料1.实验仪器①WDW-200D微机控制电子式万能材料试验机（拉伸力准确度优于示值的0.5%）②游标卡尺（精度0.02mm）③双悬臂夹式引伸计（原长10.00mm）④工具显微镜15JE（精度0.001mm）2.实验材料本试验采用经过860℃淬火、220℃回火处理的40Cr钢，屈服强度σs=1400MPa。
3.实验试样SE(B)三点弯曲试样：4. 试样中裂纹的制备要求测定裂纹失稳扩展时的裂纹应力强度因子的临界值，要求裂纹尖端具有足够高的应力集中效应，否则，易于造成试验因为应力——位移曲线不符合要求而得不到预定结果。
为此，试样中裂纹的制备由两道工序完成。
06断裂韧性的测试原理断裂韧性是物质在受到外力作用下能吸收和抵抗断裂的能力。
通常情况下，材料的韧性越高，表示其在外力作用下发生断裂的能力越强。
断裂韧性的测试旨在评估材料的强度和耐用性，并确定其在不同应力条件下的破裂行为。
断裂韧性的测试通常包括以下几个方面的原理：1.断裂机理：断裂韧性的测试原理涉及材料的断裂机制。
根据材料的类型和应力条件，材料的断裂机制可以是塑性断裂、脆性断裂或者中间形态的韧性断裂。
通过仔细观察材料在断裂前后的形态和结构变化，可以揭示出材料的断裂机理。
2. 断裂试样：在进行断裂韧性测试时，需要选择适当的试样。
不同的材料和应用领域有不同的标准试样，如带缺口的Charpy试样、K1c样条试样等。
选择合适的试样可以使测试结果更准确和可靠。
3.断裂韧性参数：断裂韧性测试通常评估材料在应力条件下的破裂延伸。
常见的韧性参数包括断裂韧性KIC（平面应力条件下的断裂韧性）、K1c（线性弹性断裂韧性）、JIC（平面应力条件下的断裂韧性指标）等。
这些参数可以通过测量材料的裂纹扩展行为来获得。
4.断裂试验方法：常用的断裂韧性试验方法包括冲击试验、拉伸试验、剪切试验等。
这些试验方法的原理不同，但在测试过程中都会施加一定的外力以模拟材料在实际应力条件下的断裂行为。
5.数据分析：进行断裂韧性测试后，需要对测试结果进行分析和解释。
通过分析断裂试验中产生的数据，比如裂纹的扩展速率、载荷-位移曲线等，可以获得材料的断裂韧性特性。
断裂韧性测试的目的是评估材料在应力条件下的断裂行为，并确定材料的可靠性和耐用性。
这些测试可以为工程师和设计师提供重要的材料性能参数，以支持材料的选择和应用。
同时，断裂韧性测试也可以为材料制造和加工过程提供指导，以提高制品的质量和性能。
综上所述，断裂韧性测试是一项重要的材料测试方法，通过评估材料在应力条件下的破裂延伸和断裂性能，为材料的选择和应用提供了科学依据。
这些测试的原理和方法可以根据不同的材料和应用领域进行调整和优化，以获得准确和可靠的测试结果。
断裂韧性的测试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!断裂韧性是材料抵抗裂纹扩展的能力，是材料的重要力学性能指标之一。

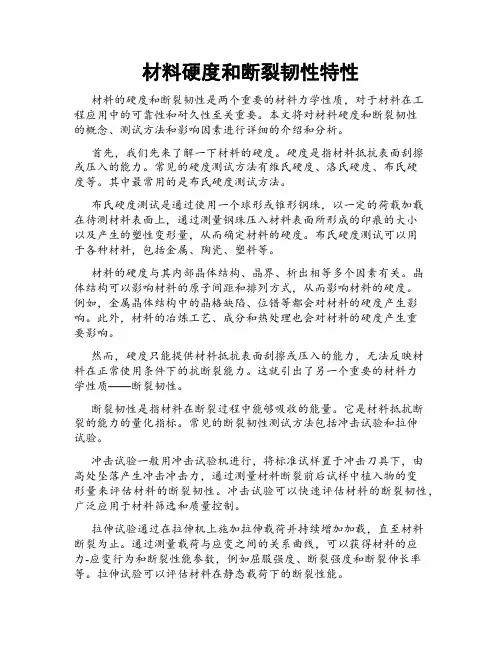

材料硬度和断裂韧性特性材料的硬度和断裂韧性是两个重要的材料力学性质，对于材料在工程应用中的可靠性和耐久性至关重要。
本文将对材料硬度和断裂韧性的概念、测试方法和影响因素进行详细的介绍和分析。
首先，我们先来了解一下材料的硬度。
硬度是指材料抵抗表面刮擦或压入的能力。
常见的硬度测试方法有维氏硬度、洛氏硬度、布氏硬度等。
其中最常用的是布氏硬度测试方法。
布氏硬度测试是通过使用一个球形或锥形钢珠，以一定的荷载加载在待测材料表面上，通过测量钢珠压入材料表面所形成的印痕的大小以及产生的塑性变形量，从而确定材料的硬度。
布氏硬度测试可以用于各种材料，包括金属、陶瓷、塑料等。
材料的硬度与其内部晶体结构、晶界、析出相等多个因素有关。
晶体结构可以影响材料的原子间距和排列方式，从而影响材料的硬度。
例如，金属晶体结构中的晶格缺陷、位错等都会对材料的硬度产生影响。
此外，材料的冶炼工艺、成分和热处理也会对材料的硬度产生重要影响。
然而，硬度只能提供材料抵抗表面刮擦或压入的能力，无法反映材料在正常使用条件下的抗断裂能力。
这就引出了另一个重要的材料力学性质——断裂韧性。
断裂韧性是指材料在断裂过程中能够吸收的能量。
它是材料抵抗断裂的能力的量化指标。
常见的断裂韧性测试方法包括冲击试验和拉伸试验。
冲击试验一般用冲击试验机进行，将标准试样置于冲击刀具下，由高处坠落产生冲击冲击力，通过测量材料断裂前后试样中植入物的变形量来评估材料的断裂韧性。
冲击试验可以快速评估材料的断裂韧性，广泛应用于材料筛选和质量控制。
拉伸试验通过在拉伸机上施加拉伸载荷并持续增加加载，直至材料断裂为止。
通过测量载荷与应变之间的关系曲线，可以获得材料的应力-应变行为和断裂性能参数，例如屈服强度、断裂强度和断裂伸长率等。
拉伸试验可以评估材料在静态载荷下的断裂性能。
材料的断裂韧性受到多种因素的影响，例如材料的成分、晶体结构和微结构特征、加工工艺以及温度等。
不同材料的断裂韧性各不相同，但都是与材料的硬度有关的。

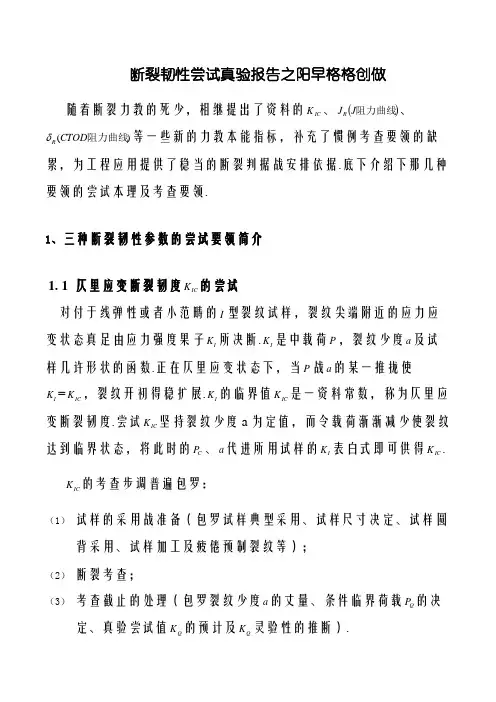

断裂韧性尝试真验报告之阳早格格创做随着断裂力教的死少，相继提出了资料的IC K 、()阻力曲线J J R 、)(阻力曲线CTOD R δ等一些新的力教本能指标，补充了惯例考查要领的缺累，为工程应用提供了稳当的断裂判据战安排依据.底下介绍下那几种要领的尝试本理及考查要领.1、三种断裂韧性参数的尝试要领简介1. 1 仄里应变断裂韧度IC K 的尝试对付于线弹性或者小范畴的I 型裂纹试样，裂纹尖端附近的应力应变状态真足由应力强度果子I K 所决断.I K 是中载荷P ，裂纹少度a 及试样几许形状的函数.正在仄里应变状态下，当P 战a 的某一推拢使I K =IC K ，裂纹开初得稳扩展.I K 的临界值IC K 是一资料常数，称为仄里应变断裂韧度.尝试IC K 坚持裂纹少度a 为定值，而令载荷渐渐减少使裂纹达到临界状态，将此时的C P 、a 代进所用试样的I K 表白式即可供得IC K .IC K 的考查步调普遍包罗：（1） 试样的采用战准备（包罗试样典型采用、试样尺寸决定、试样圆背采用、试样加工及疲倦预制裂纹等）；（2） 断裂考查；（3） 考查截止的处理（包罗裂纹少度a 的丈量、条件临界荷载Q P 的决定、真验尝试值Q K 的预计及Q K 灵验性的推断）.1. 2 延性断裂韧度R J 的尝试J 积分延性断裂韧度是弹塑性裂纹试样受I 型载荷时，裂纹端面附近天区应力应变场强度力教参量J 积分的某些特性值.尝试J 积分的根据是J 积分与形变功之间的闭系： a B U J ∂∂-= （1-1）其中U 为中界对付试样所做形变功，包罗弹性功战塑性功二部分，a 为裂纹少度，B 为试样薄度.J 积分尝试有单试样法战多考查法之分，其中多试样法又分为柔度标定法战阻力直线法.但是无论是单试样法仍旧多试样柔度标定法，皆须先决定开裂面，而艰易正正在于此.果此，尔国GB2038-80尺度中确定采与画制R J 阻力直线去决定金属资料的延性断裂韧度.那是一种多试样法，其便宜是无须判决开裂面，且能达到较下的考查粗度.那种要领能共时得到几个J 积分值，谦脚工程本量的分歧需要.所谓R J 阻力直线，是指相映于某一裂纹真正在扩展量的J 积分值与该真正在裂纹扩展量的闭系直线.尺度确定测定一条R J 阻力直线起码需要5个灵验考查面，故普遍要58件试样.把按确定加工并预制裂纹的试样加载，记录∆-P 直线，并适合掌握停机面以使各试样爆收分歧的裂纹扩展量（但是最大扩展量不超出0.5mm ）.尝试各试样裂纹扩展量a ∆，预计相映的J 积分，对付考查数据做返回处理得到R J 直线.RJ阻力直线的位子下矮战斜率大小代表了资料对付于开裂战亚临界扩展的抗力强强.R J 阻力直线法尝试步调普遍包罗：（1） 试样准备①试样尺寸的采用准则：1）仄里应变条件：尺度确定)/(05.0s J B σα≥ （1-2）其中2）J 积分灵验性条件普遍05.0J J R ≥,当阻挡易预计a W -时，可用4.1)/(≥-a W B 供出 )(a W -的预计值②疲倦预制裂纹 ：为了包管得到尖端而笔直的裂纹，共时思量到J 积分考查对付象大多是中、矮强度资料，所使用的疲倦载荷不克不迭超出试样伸服载荷，免得爆收挠直塑性变形.（2） 断裂真验加载断裂考查可正在百般一般资料考查机上举止.试样的拆卡办法与三面蜿蜒试样蜿蜒试样尝试K时相似.正式加载前，先用矮于开裂IC载荷之值预加载二次，以使各拆卡位子交触良佳.而后按一定速度正式加载，共时记录∆-P直线.正在爆收预约裂纹扩展量a∆之后卸载停机，与下试样，用适合的要领，如氧化着色法，二次疲倦等使裂端扩展前缘留印后压断.注意二次疲倦时不得P超出极限载荷L P，免得裂端形maxf貌爆收偶变.（3）考查截止处理（包罗裂纹少度a的丈量、裂纹扩展量a∆的丈量、J值预计及R J直线的画制战J积分特性值的决定等）.R1.3． CTOD的尝试尔国国家尺度GB2358-94包罗单试样法战CTOD阻力直线法.单试样法是参照英国尺度教会DD-19所确定的要领去测定CTOD（简称δ），所测截止为开裂面的裂端弛开位移.而δ阻力直线与R J阻力直线要领类R似.所谓δ阻力直线是指相映于某一裂纹扩展量的δ值与裂纹扩展量a∆R的闭系直线，它不但能提供开裂抗力δ，而且能共时得到几个COD特i性值，以谦脚分歧条件的需要.δ直线自己也形貌了资料开裂后裂纹扩R展阻力的变更顺序，那正在评比资料战工艺品量及仄安分解圆里有着要害意思.共时，供做δ直线不妨省去决定开裂面的步调，那是Rδ直线R法劣良的圆里.通过考查直交准确天测得裂纹尖端弛开位移(CTOD)值非常艰易,且其定义还不统一.考查中,普遍采与三面蜿蜒试样的变形几许闭系,由裂纹嘴弛开位移去换算并供得CTOD 值δ.以三面蜿蜒为例,拜睹图1.1图1.1 COTD 考查本理图图中W 为三面蜿蜒试样的宽度,0a 为裂纹少度(包罗线切割的战预制疲倦裂纹少度),(W-0a )为韧戴宽度,刀心被用去拆置夹式电子引伸计,Z 为刀心薄度.p V 为裂纹嘴弛开位移塑性部分.本裂纹尖端处弛开位移的塑性部分记为p δ.假设正在塑性变形历程中,裂纹表面绕O 面做刚刚体转化.p r 称为转化果子,指正在试样塑性变形时转化核心到本裂纹尖端的距离与韧戴宽度((W-0a )的比值.假设三角形'OBB ∆与三角形'OFF ∆相似(塑性三角形假道),则：00P0()()p p p r W a a z V r W a δ-++=- (1-1) 即有：0P 00()()p p p r W a V r W a a z δ-=-++ (1-2)弹塑性情况下,δ可由弹性的e δ战塑性的p δ二部分组成,即:p e δδδ=+ (1-3)弹性部分e δ为对付应于载荷max P 的裂纹尖端弹性弛开位移,正在仄里应变情况下，对付三面蜿蜒试样,有：12PS I K BW = (1-4)则本裂纹尖端弛开位移δ为:2202I I P 00()(1-)2()p e p s p r W a K K V E r W a a zμδδδσ-=+=+-++ (1-5) 尝试COD 的尺度试样是三面蜿蜒试样，其形状共IC K 试样.多试样法所用试样个数共样为58个，考查历程中使各个试样加载到分歧裂纹扩展量a ∆后停机，测出停机时的荷载P 与位移P V ，代进公式（1-6）2202I I P 00()(1-)2()p s p r W a K K V E r W a a zμδσ-=+-++(1-6) 共样对付于三面蜿蜒试样,BS7448系列典型提议与p r =0.4,典型GB/T2358—1994提议与p r =0.44,典型JB/T4291—1999提议与介p r =0.45,而国家尺度迩去建正为p r =0.40共国际尺度及英国系列尺度一般.本报告按国家尺度GB2358-94确定p r 4.以上各式中:P 为载荷;S 为试样跨距;B 为试样薄度;S 为跨距;E 为资料的弹性模量;s σ为资料的伸服强度;μ为资料的泊紧比;p r 称为转化果子,p V 为裂纹嘴弛开位移塑性部分.由此，可得该试样停机时的δ，那个δ便是对付该当裂纹扩展量a ∆时的裂纹扩展阻力，记为R δ.对付每个试样不妨得到一对付（R δ，a ∆），58个试样可描画一条R δa ∆直线，此直线即为R δ直线. R δ直线尝试的普遍步调（与R J 阻力直线尝试类似）为：（1） 试样制备（包罗试样尺寸、疲倦预制裂纹）；（2） 断裂真验（记录P V 直线）；（3）考查截止处理（包罗数据处理战预计特性值等）.R2、仄里应变断裂韧度COD的尝试2.1 试样的采用与准备(1) 试样典型典型推荐采与三面蜿蜒试样睹图.试样典型的采用准则是根据资料根源、加工条件、考查设备以及考查手段的概括思量.图2.1 直3面蜿蜒(2) 试样尺寸尺度确定了三种尺度试样，并提议尽管采与薄度与本量构件相共的所谓齐薄试样，以使试样裂端与本量构件处于相共的拘束条件.那三种试样的主要尺寸闭系为：其中W为下度，B为薄度，a为裂纹少度，包罗机加工切心战疲倦裂纹少度之战，S为跨距.前二种试样用于工程结构仄安评比考查，第三种试样用于对付资料战工艺品量举止相对付评比考查.(3) 试样圆背采用金属资料普遍皆具备明隐的宏瞅各背同性，那是百般加工制制历程给资料里里化教身分、隐微构制的分集所戴去的目标性的截止.试样圆背采用应视考查手段战央供而定，比圆要评估本量工件的IC K ，便要模仿本量工件的加载及缝隙扩展目标.(4) 试样加工试样加工时，应特天注意使末尾磨削条痕目标笔直于裂纹扩展目标，起码不要使二者仄止.磨削之后便要开切心，暂时一致采与钼丝线切割.(5) 疲倦预制裂纹预制裂纹皆正在疲倦考查机上完毕.要预防裂纹尖端果荷载过下爆收较大的塑性区.对付于三面蜿蜒试样，应使裂纹总少度(0.450.55)a W ≈，其中疲倦裂纹的少度起码有1.5mm.疲倦激励裂纹时采与的最大疲倦载荷max P 应不大于f P .对付于三面直试样 200.5/f Y P Bb S σ=y σ—伸服应力(伸服面s σa,或者伸服强度0.2σ).MPa ；b σ—抗推强度，MPa;Y σ—灵验伸服强度，()/2Y y b σσσ=+,MPa ;2.2. 断裂考查步调考查普遍正在万能资料考查机上举止.以三面蜿蜒试样为例，试样拆置如图2所示.图 三面蜿蜒考查拆置示企图1—考查机上横梁；2—支座；3—试样；4—载荷传感器；5—夹式引伸计；6—动背应变仪；7—X—Y函数记录仪.图夹式引伸计构制及拆置1－试样 2－刀心 3－引伸计把测佳尺寸（B W和）的试样按确定小心拆夹坚韧.正在加载历程中，夹式引伸计战测力计得到的讯号通过搁大后输进X Y-记录仪，描画着力—弛开位移直线（P V-直线）.该当注意的有以下几面：（1）夹式引伸仪普遍皆该当根据尺度推荐要领自止制备；（2）夹式引伸仪战测力计应定期校核战标定，以包管考查截止的稳当性；（3）加载速度应包管应力强度果子的删少速率正在每分钟删少31至1553/2Bmm s；MN m范畴内，相称于0.2//（4）支座的轴辊要略能移动免得爆收过大的横背摩揩阻力做用考查截止；（5）央供断心与试样少度搁线基础笔直，偏偏好不克不迭大于010；（6）应瞅察战记录断心宏瞅形貌，剪切唇宽度与仄断心的百分比率.2.3 考查截止处理(1) 裂纹少度a的丈量按图所示沿着疲倦裂纹前缘战标记表记标帜出的裂纹稳态扩展区的前缘，正在其隔断的9面上丈量裂纹尺寸.(i=1,2,3,......9 )丈量仪器的粗度不矮于0.02 mm,按下式预计裂纹少度:图2.4 缝隙丈量示企图注：(0.01)/8N B B W =-(2)决定δ正在三面蜿蜒加载考查所得到的P —V 直线，大概有图中的几种情形图P V -直线正在图2.4(a)战(b)的情况下，与坚性得稳断裂面或者突进面所对付应的载荷c P 与位移pc V 预计c δ.如果做废爆收正在线性段附近，可按GB 4161丈量Ic K .正在图(e)的情况下，与最大载荷面或者最大载荷仄台开初面所对付应的载荷m P 与位移mp V 预计m δ.正在图2.4（c)战(d)的情况下，与坚性得稳断裂面或者突进面所对付应的载荷u P 与位移up V ，预计u δ，如果突进面是由于疲倦裂纹前缘的坚性得稳扩展受阻引起的，则应试虑被测资料的特性.考查后的断心考验，如最大突进裂纹扩展量已超出0. 040b ，可按下列步调估汁“小突进”旗号值.1）通过最大载荷面做BC 线仄止于OA 线.2）做BD 线仄止于载荷轴.3）位于0. 95BD 处做标记表记标帜E 4）做CEF 线5)相映于载荷位移的突进处做标记表记标帜G.6)当G 面位于角BCF 以中时，与载荷c P 或者u P 战位移c V 或者u V .预计c δ或者u δ，比圆图(a).7)当G 面位于角BC(b).图2.5 突进面示企图正在图2.4(a)(b)战(d)的情况下，不克不迭直交测定i δ值，若需要iδ值，可根据阻力直线去决定.R δ的预计要领—赢得需要的丈量数据后，采与下列公式预计本初裂纹尖端部位的弛开位移:式中:μ——对付普遍钢材与0. 3；E ——对付普遍钢材与52.0610MPa ⨯p r ——塑性转化果子，0.4(1)p r α=+.三面蜿蜒试样的0.1α=，即0.44p r =. 直3面蜿蜒试样:00.45/0.55a W ≤≤当S=4W时，直3面蜿蜒试样的Y值睹GB2358-94表1.3、三面蜿蜒考查测COD3.1 考查手段流利掌握测仄里应变断裂韧性的要领及步调.利用预制佳疲倦裂纹的试样测定金属资料的仄里应变断裂韧性. 3.2 考查设备考查设备包罗万能资料考查机及数据支集系统、夹式引伸计、游标卡尺等.3.3 考查试样的创制本次考查的试样为金属试样.金属试样由力教真验室提供，金属采与钼丝线切割预制疲倦缝隙.金属试样的中瞅大概如图所示：试样示企图3.4 考查历程（1）考查前先荡涤裂纹嘴二侧，用胶将刀心粘到试样上；（2）考查前用游标卡尺正在裂纹前缘韧戴部分丈量试件薄度B三次，丈量粗度到0.1%B或者0.025mm，与较大的二个预计仄衡值.正在切心附近丈量试样宽度三次，丈量粗度透彻到0.1%Ｗ或者0.025mm，与较大的二个预计仄衡值；（3）拆置三面蜿蜒考查支座，使加载线通过跨距S 的中面，偏偏好正在1%S ，而且试样与支启辊的轴线应成直角，偏偏好正在±2º以内； （4）将位移引伸计交进动背支集系统，正在加载试样之前，对付考查机及支集系统的X Y -直线调整；2mm/m ，以使I K 的删少速度不至太快；（6）加载到压断试样，如图3.3.与下F V -直线图举止分解处理. 图3.2 设备拆置图图3.3 试样压断图3.5 本初数据（1） 试件薄度B 战宽度W 的丈量由游标卡尺量测并处理，得到试件的薄度14.97B mm =，宽度为30.00W mm =.（4）考查机数据支集系统得到的数据图3.4 数据直线 图3.5 处理后的数据直线由上图可得P V -直线， 6 =ll mm l l lεε∆==∴∆⨯ 图3.6 P-V 直线（3）考查加载完毕后裂纹少度a 的丈量，裂纹断心睹图3.7.图3.7裂纹断心图 （单位：mm ）3.6 数据分解处理 （1） 裂纹少度a1）典型确定任性二面裂纹扩展量之间的好(不包罗近试样表面的二面)不超出0. 05W.且局部9个丈量面中最大战最小的裂纹扩展量之好不超出.2.780.32 2.460.05 1.5mm W mm -=≥=不切合央供2）所有试样的本初裂纹少~0. 55W 范畴内.0/12.15/30.000.405a W ==不切合央供.综上本次真验数据无效. （2） pc P V c 和的决定考查所得的P V -直线如图所示.正在考查历程中，不妨瞅到试件正在加载后期基础不塑性阶段，正在到达疲倦裂纹后赶快爆收得稳损害.属于图2.4中a)坚性损害情况.对付于得到的数据，初初阶段的数据忽略，果为那段时间属于利用液压与消自沉的关节，所以得到的位移是背值而且去回震荡，且坐标轴的校整也有做用，不本量参照价格.为了获与弹性阶段的斜率，瞅察直线，不妨收当前P 0至16.00KN 之间时直线趋于直线.利用matlab 步调拟合得到下图3.8.得pc P =16.49KN V 7.5c m μ= （3）c δ的预计根据以上所得数据预计COD.（为了使预计不妨举止，0/0.45a W =）.根据0/0.45S=4W a W =且查典型表1得Y=9.14.试件的薄度14.97B mm =，宽度为30.00W mm =又0.3μ=；对付普遍钢材与52.0610E MPa =⨯；塑性转化果子0.44p r =；850s MPa σ=.预计得2202I I P 00()(1-)0.8512()p s p r W a K K V mm E r W a a zμδσ-=+=-++有前里可知该截止是无效的. 3.7真验归纳真验测得的COD 无效，其本果很多：（1）金属试样疲倦裂纹的预制存留问题引导试样断裂后断心不典型.（2）黏揭刀心存留人为缺面.σ不过表里上的数据，并不干真验，所以sσ的准确度（5）s有待考究；（6）其余果素比圆冶金品量、各背同性、晶体结构、回火温度、隐微结构以及介量腐蚀等，对付考查截止制成的做用较为搀纯（7）试样的尺寸是有做用的，跨度战宽度之比为4，宽度战薄度之比应为2，本量的数据去瞅是不谦脚央供的，引导测出的值得集型较大，不切合央供；（8）正在资料制备的历程中，大概会掺纯其余合金元素，对付资料制成的做用纷歧，即大概是正里的做用，也大概是反里的做用.正在断裂韧性COD尝试考查中，尔认识了ISTRON3367资料力教考查机，尝试的所有历程也皆相识了.那锻炼了尔正在资料本能真验中的本量支配本领，正在此共时也体验到了共组共教相互协共、团队意识的要害性.正在数据处理历程中，通过决定测定临界裂纹少度a、预计条件断裂韧性a及推断其灵验性，尔对付Matlab有了进一步的相识，并教会了怎么样利用数据及P~V直线图去预计δ.通过那次真验，尔进一步加深了断裂韧性的定义及其相闭表里知识.。
浅谈J积分法在测定材料断裂韧性中的应用J积分法是一种用于测定材料断裂韧性的重要方法。
它是基于应变能耗散的原理，通过对材料断裂过程中应变能的积分来评估其断裂韧性。
本文将从J积分法的基本原理、测定方法以及应用实例三个方面进行论述，以期对J积分法在测定材料断裂韧性中的应用进行深入探讨。
首先，我们来介绍J积分法的基本原理。
J积分法是建立在线弹性力学理论基础之上的，假设材料的断裂过程是一个无限小的裂纹扩展过程。
在无限小裂纹扩展中，裂纹尖端附近的应变场可以近似看作是一个二维弹性问题。
根据线弹性力学理论，材料在拉伸过程中的应变能耗散可以表示为应变能密度的分布累积，即应变能耗散密度的积分。
J积分即是该应变能耗散密度积分的结果。
其次，我们来讨论J积分法的测定方法。
J积分的计算通过对裂纹尖端附近应变场的数值模拟来实现。
一种常用的计算方法是有限元方法，通过构建适当的数值模型来计算应变能耗散密度的积分。
这需要将裂纹尖端的应力和应变信息输入到数值模型中，然后进行数值计算得到J积分的结果。
J积分法的测定还可以通过实验手段实现，常用的方法是通过测量断裂试样的载荷-位移曲线，并根据曲线的降低率计算出断裂韧性参数。
具体而言，可以通过剪切试验或拉伸试验等实验方法，先测定断裂试样的载荷-位移曲线，然后通过求解该曲线的斜率来获得J积分的结果。
最后，我们来探讨J积分法在测定材料断裂韧性中的应用。
J 积分法具有很大的应用潜力，尤其在评估材料的断裂性能方面具有重要意义。
通过测定材料的J积分值，可以得到较为准确的断裂韧性参数，对于评估材料的断裂性能、设计结构的可靠性以及材料的损伤机理研究等方面具有重要意义。
J积分法的应用非常广泛，例如在航空航天领域，评估材料的断裂韧性是确保飞机结构安全可靠的关键因素之一。
通过J积分法可以对航空材料的断裂性能进行准确评估，并指导材料的选用和结构设计。
此外，在汽车工业、核能工业、石油化工等领域，J积分法也被广泛应用于材料断裂韧性的测定，以保证关键设备的安全运行。
金属材料的断裂韧性测试当我们谈论金属材料时，断裂韧性是一个重要的性质。
它指的是材料在受力下能够承受多大的应变能量，而不会发生断裂。
断裂韧性测试是评估金属材料性能的一种常用方法，它可以帮助工程师确定材料的可靠性和适用性。
本文将介绍金属材料的断裂韧性测试的原理、方法和应用。
一、原理金属材料的断裂韧性是指材料在断裂之前能够吸收的能量。
它与材料的强度、韧性和硬度等性质密切相关。
断裂韧性测试的原理是通过施加外力，使材料发生断裂，并测量断裂前后的应变能量差。
这个差值可以用来评估材料的断裂韧性。
二、方法1. 塑性断裂韧性测试塑性断裂韧性测试是一种常用的测试方法。
它通过在试样上施加拉伸力，使其发生塑性变形，然后测量断裂前后的应变能量差。
常用的测试方法包括冲击试验和拉伸试验。
冲击试验是一种快速施加冲击载荷的测试方法。
它通常使用冲击试验机进行，将试样固定在机器上，然后施加冲击载荷。
当试样发生断裂时，测试机会记录下断裂前后的能量差。
拉伸试验是一种更常见的测试方法。
它通过在试样上施加拉伸力，使其发生塑性变形，然后测量断裂前后的应变能量差。
常用的拉伸试验方法有静态拉伸试验和动态拉伸试验。
静态拉伸试验是一种较慢的测试方法，通过逐渐增加载荷来进行。
动态拉伸试验是一种更快的测试方法，通过快速施加载荷来进行。
2. 脆性断裂韧性测试脆性断裂韧性测试是一种针对脆性材料的测试方法。
脆性材料在受力下容易发生断裂，因此需要特殊的测试方法来评估其断裂韧性。
常用的测试方法包括冲击试验和压缩试验。
冲击试验是一种常用的测试方法，通过在试样上施加冲击载荷来评估脆性材料的断裂韧性。
冲击试验机将试样固定在机器上，然后施加冲击载荷。
当试样发生断裂时，测试机会记录下断裂前后的能量差。
压缩试验是一种较少使用的测试方法，通过在试样上施加压缩载荷来评估脆性材料的断裂韧性。
压缩试验机将试样固定在机器上，然后施加压缩载荷。
当试样发生断裂时，测试机会记录下断裂前后的能量差。
实验五断裂韧性K IC测试试验一、试样的材料、热处理工艺及该种钢材的σy 和KⅠC的参考值本实验采用标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理工艺如下：①热处理工艺：860℃保温1h，油淬；220℃回火，保温0.5~1h ；②缺口加疲劳裂纹总长：9~11mm （疲劳裂纹2~3.5mm）③不导角，保留尖角。
样品实测HRC50，从机械手册中关于40Cr 的热处理实验数据曲线上查得：σy=σ 0.2=1650MPa，σb=1850MPa，δ 5=9%，ψ =34%，KⅠC=42MN · m -3/2。
二、试样的形状及尺寸国家标准GB/T 4161-1984《金属材料平面应变断裂韧度KⅠC 试验方法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C（T））。
这两种试样的裂纹扩展方式都是Ⅰ型的。
本实验采用标准三点弯曲试样（代号SE（B））。
试样的形状及各尺寸之间的关系如图所示：为了达到平面应变条件，试样厚度 B 必须满足下式：B≧2.5（KⅠC/ σy）2a≧2.5（KⅠC/ σy）2（W-a）≧ 2.5（KⅠC/σ y）2式中：σ y—屈服强度σ 0.2 或σ s 。
因此，在确定试样尺寸时，要预先估计所测材料的KⅠC 和σ y 值，再根据上式确定试样的最小厚度B。
若材料的KⅠC 值无法估计，则可根据σ y/E 的值来确定B 的大小，然后再确定试样的其他尺寸。
试样可从机件实物上切去，或锻、铸试样毛坯。
在轧制钢材取样时，应注明裂纹面取向和裂纹扩展方向。
试样毛坯粗加工后，进行热处理和磨削，随后开缺口和预制裂纹。
试样上的缺口一般在钼丝电切割机床上进行切割。
为了使引发的裂纹平直，缺口应尽可能地尖锐。
开好缺口的试样，在高频疲劳试验机上预制裂纹。
疲劳裂纹长度应不小于2.5%W，且不小于1.5mm 。
a/W 值应控制在0.45~0.55 范围内。
本试样采用标准三点弯曲试样（代号SE（B）），其尺寸：宽W=19.92mm ，厚B=10.20mm 总长100.03mm 。
（完整版）断裂韧性KIC测试试验实验五断裂韧性K IC测试试验⼀、试样的材料、热处理⼯艺及该种钢材的σy和KⅠC的参考值本实验采⽤标准三点弯曲试样（代号SE（B）），材料为40Cr，其热处理⼯艺如下：①热处理⼯艺：860℃保温1h，油淬；220℃回⽕，保温0.5~1h；②缺⼝加疲劳裂纹总长：9~11mm（疲劳裂纹2~3.5mm）③不导⾓，保留尖⾓。
样品实测HRC50，从机械⼿册中关于40Cr 的热处理实验数据曲线上查得：σy=σ0.2=1650MPa，σb=1850MPa，δ5=9%，ψ=34%，KⅠC=42MN·m-3/2。
⼆、试样的形状及尺⼨国家标准GB/T 4161-1984《⾦属材料平⾯应变断裂韧度KⅠC试验⽅法》中规定了两种测试断裂韧性的标准试样：标准三点弯曲试样（代号SE（B））和紧凑拉伸试样（代号C(T)）。
这两种试样的裂纹扩展⽅式都是Ⅰ型的。
本实验采⽤标准三点弯曲试样（代号SE（B））。
试样的形状及各尺⼨之间的关系如图所⽰：为了达到平⾯应变条件，试样厚度B必须满⾜下式：B≧2.5(KⅠC/σy)2a≧2.5(KⅠC/σy)2（W-a）≧2.5(KⅠC/σy)2式中：σy—屈服强度σ0.2或σs。
因此，在确定试样尺⼨时，要预先估计所测材料的KⅠC和σy值，再根据上式确定试样的最⼩厚度B。
若材料的KⅠC值⽆法估计，则可根据σy/E的值来确定B的⼤⼩，然后再确定试样的其他尺⼨。
试样可从机件实物上切去，或锻、铸试样⽑坯。
在轧制钢材取样时，应注明裂纹⾯取向和裂纹扩展⽅向。
试样⽑坯粗加⼯后，进⾏热处理和磨削，随后开缺⼝和预制裂纹。
试样上的缺⼝⼀般在钼丝电切割机床上进⾏切割。
为了使引发的裂纹平直，缺⼝应尽可能地尖锐。
开好缺⼝的试样，在⾼频疲劳试验机上预制裂纹。
疲劳裂纹长度应不⼩于2.5%W，且不⼩于1.5mm。
a/W值应控制在0.45~0.55范围内。
本试样采⽤标准三点弯曲试样（代号SE（B）），其尺⼨：宽W=19.92mm，厚B=10.20mm 总长100.03mm。
