氨氮在线监测仪培训资料

氨氮在线水质监测仪基本原理一、氨氮在线水质监测仪的基本原理氨氮在线水质监测仪是一种用于实时监测水体中氨氮浓度的仪器设备。

它基于化学分析原理，通过特定的传感器和测量技术，能够准确快速地测量水体中的氨氮含量。

氨氮在线水质监测仪的基本原理可以分为物理原理和化学原理两个方面。

1. 物理原理氨氮在线水质监测仪采用了光学传感器技术，利用特定的光谱吸收原理来测量水体中的氨氮含量。

该仪器通过发射特定波长的光束，将其照射到水样中，然后测量光线在水样中的吸收程度。

根据氨氮浓度与光吸收之间的关系，可以通过光电传感器将光信号转换为氨氮浓度值。

2. 化学原理氨氮在线水质监测仪利用化学分析原理，通过特定的化学反应来测量水样中的氨氮含量。

首先，水样经过预处理后进入反应池，与特定的试剂发生化学反应。

反应产物会发生颜色变化，其颜色的深浅与氨氮浓度成正比。

然后，利用光学传感器或电化学传感器检测反应产物的颜色变化，从而确定水样中的氨氮浓度。

二、氨氮在线水质监测仪的工作原理氨氮在线水质监测仪是由传感器、控制系统和数据处理系统组成的。

其工作原理如下：1. 传感器氨氮在线水质监测仪的核心部件是传感器。

传感器根据测量原理，将水样中的氨氮浓度转化为电信号或光信号。

传感器通常采用特定的材料和结构设计，以提高测量的准确性和稳定性。

2. 控制系统氨氮在线水质监测仪的控制系统负责传感器的控制和信号的处理。

控制系统通过控制传感器的工作状态，确保传感器能够稳定地进行测量。

同时，控制系统还负责校准传感器、调节测量参数等工作，以提高测量的准确性和稳定性。

3. 数据处理系统氨氮在线水质监测仪的数据处理系统负责接收、分析和处理传感器输出的信号。

数据处理系统可以将测量结果显示在仪器的屏幕上，也可以通过通信接口将数据传输到计算机或监控系统中。

数据处理系统还可以对测量数据进行存储、统计和分析，从而提供水质监测的相关信息。

通过以上工作原理，氨氮在线水质监测仪可以实现对水体中氨氮浓度的实时监测。

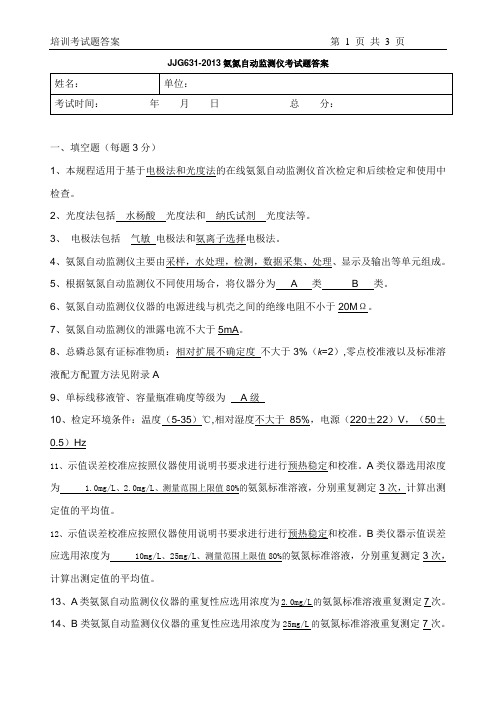

培训考试题答案第 1 页共 3 页JJG631-2013氨氮自动监测仪考试题答案一、填空题（每题3分）1、本规程适用于基于电极法和光度法的在线氨氮自动监测仪首次检定和后续检定和使用中检查。

2、光度法包括水杨酸光度法和纳氏试剂光度法等。

3、电极法包括气敏电极法和氨离子选择电极法。

4、氨氮自动监测仪主要由采样，水处理，检测，数据采集、处理、显示及输出等单元组成。

5、根据氨氮自动监测仪不同使用场合，将仪器分为 A 类 B 类。

6、氨氮自动监测仪仪器的电源进线与机壳之间的绝缘电阻不小于20MΩ。

7、氨氮自动监测仪的泄露电流不大于5mA。

8、总磷总氮有证标准物质：相对扩展不确定度不大于3%（k=2）,零点校准液以及标准溶液配方配置方法见附录A9、单标线移液管、容量瓶准确度等级为A级10、检定环境条件：温度（5-35）℃,相对湿度不大于85%，电源（220±22）V，（50±0.5）Hz11、示值误差校准应按照仪器使用说明书要求进行进行预热稳定和校准。

A类仪器选用浓度为 1.0mg/L、2.0mg/L、测量范围上限值80%的氨氮标准溶液，分别重复测定3次，计算出测定值的平均值。

12、示值误差校准应按照仪器使用说明书要求进行进行预热稳定和校准。

B类仪器示值误差应选用浓度为10mg/L、25mg/L、测量范围上限值80%的氨氮标准溶液，分别重复测定3次，计算出测定值的平均值。

13、A类氨氮自动监测仪仪器的重复性应选用浓度为2.0mg/L的氨氮标准溶液重复测定7次。

14、B类氨氮自动监测仪仪器的重复性应选用浓度为25mg/L的氨氮标准溶液重复测定7次。

15、B类仪器稳定性测定应用25mg/L的氨氮标准溶液进行，每隔0.5小时，连续4小时，计算各次测定值相对起始值变化幅度，取绝对值最大者为仪器稳定性检定结果。

16、系统先用无氨水洗净后，A类仪器用浓度2.0mg/L的氨氮标准溶液进行测定，A类仪器用浓度25mg/L的氨氮标准溶液进行测定，以待测溶液进入仪器检测池时为起始点，记录仪器示值达到稳定显示值90%的时间，重复测定3次，以平均值作为响应时间的校准结果。

氨氮在线监测设备原理一、氨氮在线监测设备的工作原理氨氮在线监测设备是一种用于连续监测水体中氨氮浓度的仪器设备。

它的工作原理基于氨氮的化学反应和光学测量技术。

水样进入氨氮在线监测设备后，经过预处理工艺去除干扰物质，以保证测量结果的准确性。

然后，将经过预处理的水样与试剂进行混合反应。

这种试剂通常是含有特定指示剂的，当氨氮存在时，试剂会发生颜色变化。

接下来，氨氮在线监测设备利用光学测量技术，通过测量试剂颜色的变化来确定水样中的氨氮浓度。

一般来说，设备会使用特定的光源照射试剂，然后通过光电传感器接收反射回来的光信号。

这些光信号会随着试剂颜色的变化而发生变化，设备会根据这些变化来计算水样中的氨氮浓度。

二、氨氮在线监测设备的应用氨氮在线监测设备广泛应用于水处理、环境监测、农业和养殖业等领域。

具体应用如下：1. 水处理：氨氮是水体中的一种重要污染物，高浓度的氨氮会对水生生物和人体健康造成严重威胁。

氨氮在线监测设备可用于监测废水处理过程中氨氮的去除效果，及时调整处理工艺，保证废水的处理效果。

2. 环境监测：氨氮是农业和工业活动的排放物之一，其浓度的变化对环境质量有直接影响。

氨氮在线监测设备可用于监测地表水、地下水和河流等水体中氨氮的浓度变化，提供数据支持给环境监测部门。

3. 农业：氨氮是农业生产中肥料和动物粪便的主要成分之一，过量的氨氮会导致土壤酸化和水体富营养化。

氨氮在线监测设备可用于监测土壤和农田排水中的氨氮浓度，帮助农民合理施肥，保护土壤和水体环境。

4. 养殖业：氨氮是养殖业中饲料和动物排泄物中的主要成分之一，高浓度的氨氮会对养殖水体造成污染，威胁养殖环境和养殖生物的健康。

氨氮在线监测设备可用于监测养殖水体中的氨氮浓度，及时发现异常情况并采取相应措施，保护养殖业的可持续发展。

氨氮在线监测设备通过化学反应和光学测量技术，实现对水体中氨氮浓度的连续监测。

它在水处理、环境监测、农业和养殖业等领域的应用，为保护水环境和促进可持续发展发挥了重要作用。

氨氮检测仪安全操作及保养规程一、安全操作1.在操作前，应先熟悉氨氮检测仪的构造、工作原理及操作规程，并按照说明书的要求进行操作。

2.操作环境应干燥、通风良好，操作地面应平整、无杂物，电源和电路接线应完好无损。

3.操作人员应穿戴合适的工作服装，佩戴防护眼镜、手套等个人防护用品，禁止穿戴胶鞋、棉鞋。

4.操作时应按照说明书的要求进行，严禁操作员随意调整仪器参数和程序。

如有需修改测试参数或程序，应在无负荷情况下进行操作。

5.操作人员应当严格按照测试时间和顺序进行，不得随意修改或忽略任何一个步骤。

6.如果仪器出现故障或异常，应立即停止使用并联系维修人员进行检修。

不得私自更换或修理设备。

7.对于长时间未使用的氨氮检测仪，应按照说明书要求先进行清洗和保养后再进行使用。

二、保养规程1.氨氮检测仪在操作后应及时对仪器进行清洗和消毒。

使用清洁布或棉签蘸取清洗液，在需要清洗的地方进行清洗。

2.清洗后，应进行干燥处理。

操作人员应使用干净、柔软的纸巾或棉布进行擦拭、吹风等处理。

3.在存放氨氮检测仪时，应将仪器放置在干燥、通风、避光、无腐蚀性气体的环境中。

4.在氨氮检测仪进行长期存储前，应将其进行检查或维修，做好防潮、防尘、防震、防静电等防护措施。

5.维护氨氮检测仪的存放环境卫生：室内应有足够的采光，定期消毒或进行环境清洁。

6.定期检查氨氮检测仪的各项参数是否符合要求，如有问题及时进行调整或更换零部件。

7.每次使用完成后，应将氨氮检测仪的工作状态保存，并及时进行数据备份等工作。

三、操作注意事项1.避免操作者出现氨气中毒现象。

2.操作时应保持机器干燥，尽量避免水分附着在机器上。

3.操作时应对仪器严格按照说明书操作步骤进行，严禁随意调整相关参数和程序。

4.操作者应定期对氨氮检测仪进行校验和维修，保证设备的准确性、稳定性和使用寿命。

5.对于长期闲置的氨氮检测仪，应定期进行检查和使用。

四、结语以上是关于氨氮检测仪安全操作及保养规程的说明，希望大家能够按照要求进行安全操作和有效保养，保障仪器能够更好地发挥其重要作用。

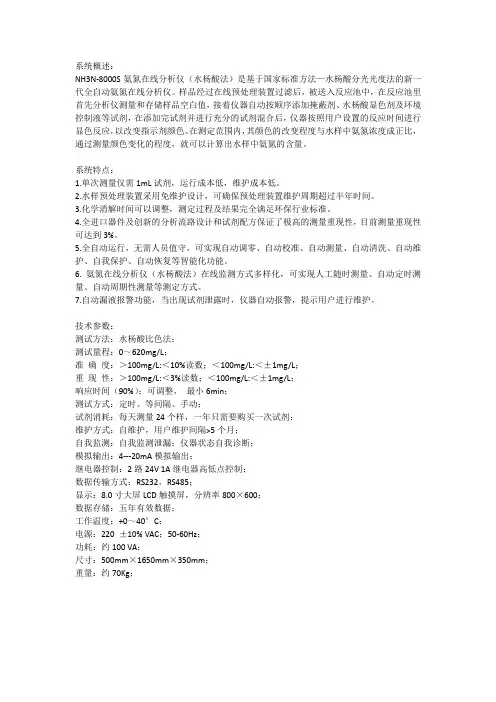

系统概述：NH3N-8000S氨氮在线分析仪（水杨酸法）是基于国家标准方法—水杨酸分光光度法的新一代全自动氨氮在线分析仪。

样品经过在线预处理装置过滤后，被送入反应池中，在反应池里首先分析仪测量和存储样品空白值，接着仪器自动按顺序添加掩蔽剂、水杨酸显色剂及环境控制液等试剂，在添加完试剂并进行充分的试剂混合后，仪器按照用户设置的反应时间进行显色反应，以改变指示剂颜色。

在测定范围内，其颜色的改变程度与水样中氨氮浓度成正比，通过测量颜色变化的程度，就可以计算出水样中氨氮的含量。

系统特点：1.单次测量仅需1mL试剂，运行成本低，维护成本低。

2.水样预处理装置采用免维护设计，可确保预处理装置维护周期超过半年时间。

3.化学消解时间可以调整，测定过程及结果完全满足环保行业标准。

4.全进口器件及创新的分析流路设计和试剂配方保证了极高的测量重现性，目前测量重现性可达到3%。

5.全自动运行，无需人员值守，可实现自动调零、自动校准、自动测量、自动清洗、自动维护、自我保护、自动恢复等智能化功能。

6. 氨氮在线分析仪（水杨酸法）在线监测方式多样化，可实现人工随时测量、自动定时测量、自动周期性测量等测定方式。

7.自动漏液报警功能，当出现试剂泄露时，仪器自动报警，提示用户进行维护。

技术参数：测试方法：水杨酸比色法；测试量程：0～620mg/L；准确度：＞100mg/L:＜10%读数；＜100mg/L:＜±1mg/L；重现性：＞100mg/L:＜3%读数；＜100mg/L:＜±1mg/L；响应时间（90%）：可调整，最小6min；测试方式：定时、等间隔、手动；试剂消耗：每天测量24个样，一年只需要购买一次试剂；维护方式：自维护，用户维护间隔>5个月；自我监测：自我监测泄漏；仪器状态自我诊断；模拟输出：4---20mA模拟输出；继电器控制：2路24V 1A继电器高低点控制；数据传输方式：RS232，RS485；显示：8.0寸大屏LCD触摸屏，分辨率800×600；数据存储：五年有效数据；工作温度：+0～40°C；电源：220 ±10% VAC；50-60Hz；功耗：约100 VA；尺寸：500mm×1650mm×350mm；重量：约70Kg；。

N H33N-200O N L I N E A N A L Y Z E R分析仪仪器操作手册目录第一章安全事项 (6)1.1 电气安全 (6)1.2 腐蚀性安全 (6)1.3 高温安全 (6)第二章系统概述 (7)2.1 适用范围 (7)2.2 主要特点 (7)2.3 技术参数 (8)第三章仪器安装 (9)3.1 拆箱和检查 (9)3.2 外观及尺寸 (9)3.3 位置要求 (9)3.4 机械安装 (10)3.5 管道连接 (11)3.6 电器连接 (13)3.7 通信设备 (15)第四章化学试剂配置 (16)4.1 注意事项 (16)4.2 配置试剂 (16)4.2.1 所需药品 (16)4.2.2 所需器皿 (16)4.2.3 试剂配制 (17)4.2.4 试剂瓶放置 (19)第五章使用入门 (19)5.1 认识在先分析仪 (19)5.2 工作原理 (19)第六章软件操作 (20)6.1 初始登录 (20)6.1.1主界面 (20)6.1.2操作登录 (20)6.1.3功能菜单......................................... 21_Toc2904542386.2 系统设置 (21)6.2.1功能概述 (21)6.2.2操作说明 (22)6.3 系统状态 (31)6.3.1 功能概述 (31)6.3.2 操作说明 (31)图6.24 系统状态界面 (32)6.4 数据管理 (32)6.4.1功能概述 (32)6.4.2 操作说明 (32)6.5 功能测试 (35)6.5.1 功能概述 (35)6.5.2 操作说明 (35)第七章维护 (36)7.1 维护安排 (36)7.2 系统清洗 (36)7.3 系统报警与故障处理 (37)第八章保修 (38)第一章安全事项请阅读以下简明的规则。

不遵守这些规则可能会导致危险或损坏仪器。

请阅读完整用户手册以获取有关安全事项的更详细信息。

氨氮在线监测仪的定义及测定步骤在线监测仪是如何工作的氨氮在线监测仪的定义及测定步骤氨氮是指水中以游离氨（NH3）和铵离子（NH4）形式存在的氮。

动物性有机物的含氮量一般较植物性有机物为高。

同时，人畜粪便中含氮有机物很不稳定，简单分解成氨。

因此，水中氨氮含量增高时指以氨或铵离子形式存在的化合氨。

测定步骤水样预处理:取250mL水样（如氨氮含量较高,可取适量并加水至250mL,使氨氮含量不超过 2.5mg）,移入凯氏烧瓶中,家数滴溴百里酚蓝指示液,用氢氧化纳溶液或演算溶液调整至pH7左右.加入0.25g轻质氧化镁和数粒玻璃珠,立刻连接氮球和冷凝管,导管下端插入吸取液液面下.加热蒸馏,至馏出液达200mL时,停止蒸馏,定容至250mL.接受酸滴定法或纳氏比色法时,以50mL硼酸溶液为吸取液；接受水杨酸—次氯酸盐比色法时,改用50mL0.01mol/L硫酸溶液为吸取液.标准曲线的绘制:吸取0,0.50,1.00,3.00,7.00和10.0mL铵标准使用液分别于50mL比色管中,加水至标线,家1.0mL酒石酸钾溶液,混匀.加1.5mL纳氏试剂,混匀.放置10min后,在波长420nm处,用光程20mm比色皿,以水为参比,测定吸光度. 由测得的吸光度,减去零浓度空白管的吸光度后,得到校正吸光度,绘制以氨氮含量（mg）对校正吸光度的标准曲线.水样的测定:分取适量经蒸馏预处理后的馏出液,加入50mL比色管中,加确定量1mol/L氢氧化纳溶液,以中和硼酸,稀释至标线.加1.5mL纳氏试剂,混匀.放置10min后,同标准曲线步骤测量吸光度.分取适量经絮凝沉淀预处理后的水样（使氨氮含量不超过0.1mg）,加入50mL比色管中,稀释至标线,家0.1mL酒石酸钾纳溶液.以下同标准曲线的绘制.空白试验:以无氨水代替水样,做全程序空白测定.挥发性有机物在线监测仪的原理是怎样的呢？挥发性有机物在线监测仪原理:样气经过紫外灯照射,其中待则有机物经离子化成为正负离子,正负离子在电场作用下向两级移动产生电流,电流经信号放大器放大后输出数据。

安塞县第二污水处理厂全自动在线仪器操作一．氨氮在线分析仪的操作NH4-N氨氮全自动在线分析仪的工作原理：样品进入逐出反应器同时指示液进入测量池，然后逐出液进入逐出反应器。

最后泵把氨气带入测量池，颜色的变化通过比色测定。

图21.按菜单键F1-F4任意一个键3秒钟进入菜单。

“Measu”指的是测量。

“Select”指的是选择2.“SETTINGS”指的是设置（功能设置菜单）。

按F1是进入测量的画面（如图3），按F2进入功能菜单（如图4）。

在任意时刻按动F1是都会返还到测量画面。

图3图43.进入功能设置菜单后，有个Meas.interval测量循环时间按F2确认后进行F3-F4选择。

F2确认后F1退出到测量画面。

4.SIGNAL指的是信号。

SERVICE指的是服务，点击后进入服务停止工作。

5.Status指的是状态，如有报警进入状态后确认复位，仪器才自动工作。

图54.在任意时刻按Y或X键时进入图形显示，Y-X分别放大图形，左-右是分别一定光标来查看历史数据。

二．COD在线分析仪操作图1COD全自动化学需氧量-重铬酸钾法基本工作原理：水样、重铬酸钾、硫酸银溶液和浓硫酸的混合液在消解池中被加热到175℃，在此期间铬离子作为氧化剂从Ⅳ价被还原成Ⅲ价而改变了颜色，颜色的改变度与样品中有机化合物的含量成对应关系，仪器通过比色换算直接将样品的COD显示出来。

COD仪器的药剂：重铬酸钾溶液、硫酸汞溶液、硫酸、标准溶液、零点标准溶液是有毒，操作需要做好防护措施。

COD仪器的操作;1.F1键进入菜单键。

2.设置-功能设置菜单，F1返回测量界面，F2进入设置功能菜单-里面有个参数就是“测试周期”F2确认后，F3-F4选择测试的循环时间、完后F2确认.3.信号功能菜单用来显示内部数据和仪器的进程。

4.维护菜单-进入维护后测量立刻停止，仪器会回到初始状态（可以拆卸安全面板）。

维护命令执行完后，一直保持维护界面，需要手动返回测量。
