氨氮水质在线自动监测仪技术要求及检测方法-生态环境部

1适用范围本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。

本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水质氨氮检测方法，用什么仪器检测氨氮是指以氨或铵离子形式存在的化合氮，即水中以游离氨（NH3）和铵离子（NH4+）形式存在的氮。

以游离氨（NH3）和铵离子（NH4+）形式存在的化合氮叫做氨氮。

氨氮是水体中的营养素，可导致水体富营养化现象产生，是水体中的主要耗氧污染物，对鱼类及某些水生生物有毒害。

氨氮检测方法通常有纳氏比色法、苯酚-次氯酸盐（或水杨酸-次氯酸盐）比色法和电极法等。

纳氏试剂比色法具操作简便、灵敏等特点，水中钙、镁和铁等金属离子、硫化物、醛和酮类、颜色，以及浑浊等干扰测定，需做相应的预处理，苯酚-次氯酸盐比色法具灵敏、稳定等优点，干扰情况和消除方法同纳氏试剂比色法。

电极法通常不需要对水样进行预处理和具有测量范围宽等优点。

氨氮含量较高时，尚可采用蒸馏﹣酸滴定法。

水样预处理水样带色或浑浊以及含其它一些干扰物质，影响氨氮的测定。

为此，在分析时需做适当的预处理。

对较清洁的水，可采用絮凝沉淀法，对污染严重的水或工业废水，则以蒸馏法使之消除干扰。

氨氮测定方法按照检测原理，氨氮测定方法主要有纳氏试剂分光光度法、水杨酸分光光度法、蒸馏-中和滴定法、氨气敏电极法、铵离子选择电极法、电导法、流动注射法。

目前现行的水质氨氮测定国标方法主要有三种：《HJ 535-2009水质氨氮的测量纳氏试剂分光光度法》《HJ 536-2009水质氨氮的测量水杨酸分光光度法》《HJ 537-2009水质氨氮的测量蒸馏-中和滴定法》要确保氨氮测定数据的准确性和有效性，除了水样进行预处理之外，对氨氮检测仪器的规范性和稳定性要求也格外重要，选择符合国家标准的检测仪器对数据质量具有重要保障。

氨氮快速测定仪集成了同奥水质分析领域成熟技术，升级360°旋转比色技术，使整个分析系统更加完善，数据更加合理，可快速测定水中氨氮浓度值；采用多通道设计，各光源之间互不影响，减少了干扰；消解比色一体管、成熟的比色技术、稳定的系统配合专有的算法，使操作更加简单、快速，检测结果更加稳定可靠。

水污染源在线监测系统安装技术规范（HJ/T353-2007) 1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。

1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003 pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212 污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

氨氮在线自动监测仪操作规程一、仪器安装与准备1.选址确定：选择一个水体中氨氮浓度相对均匀、水流速度适宜的位置安装监测仪，避免悬浮物、沉积物等对测量结果的干扰。

2.仪器安装：根据仪器使用说明书，按照正确的步骤进行仪器的安装。

确保仪器与电源和通讯设备的连接正常，并进行必要的防水和防雷措施。

二、仪器的日常操作1.开机与关机（1）确认电源连接正常后，打开仪器电源开关。

（2）关闭仪器前，先通过仪器菜单选项选择“关机”，确认仪器处于关机状态，再关闭电源开关。

2.校准与调零（1）定期进行仪器的校准，根据仪器说明书进行操作。

（2）在仪器校准之前，进行零点校准，确保仪器能够正确地显示零值。

3.检查传感器（1）定期对传感器进行检查，确认传感器的清洁度和工作状态。

（2）对于发现传感器脏污或有故障的情况，及时进行清洁或更换。

4.数据记录与采集（1）根据需要设定监测仪的数据采集频率和记录方式。

（2）确保监测仪正常采集数据，并能够将数据输出给上位机或数据记录仪等设备。

5.报警与故障处理（1）设置仪器的报警阈值，并及时处理报警信息。

三、仪器的维护保养1.清洁保养（1）定期对仪器进行清洁，保证仪器表面干净，并防止灰尘、水珠等污染仪器。

（2）定期对传感器进行清洗，避免污物积累影响测量准确性。

2.电源管理（1）及时更换电池或充电，保证仪器正常工作。

（2）注意电源的接线牢固，避免出现接触不良或断电的情况。

3.仪器存储（1）在长时间不使用仪器时，应将仪器存放在干燥、通风和避光的地方。

（2）避免仪器与其他物品叠放，防止损坏或碰撞。

四、应急处理1.在发生异常情况或突发事件时，应及时关闭仪器，并关注监测数据的变化。

2.如果有异常的数据或报警信息出现，应及时通知相关人员，并根据情况进行紧急处置。

以上是针对氨氮在线自动监测仪的操作规程，希望能够帮助使用者正确操作和维护仪器，确保监测结果的准确性和可靠性。

水质在线监测仪怎样检测常规五参数一、水质在线监测仪简介概述：为了保护水环境，必须加强对污水排放的监测，托普云农水质在线监测仪/水质在线监测系统/水质在线自动监测仪/水质在线分析仪是用来监测监测质量变化的专业仪器，该仪器可以监测水体溶解氧、浊度、pH值、电导率、水温等参数。

在环境保护、水质的检测和水资源保护中起到了重要的作用。

水质在线监测仪型号：TPSZ-III-4/TPSZ-III-5/TPSZ-III-6不管是动物还是植物，在生长中都离不开水分，水的质量就显得尤为的重要了，水质的安全对于动植物的健康状况有着重要的影响，水质在线监测仪就肩负起了保障水质安全的责任，其作用是不言而喻的，所以它的维护非常重要。

二、水质在线监测仪的定期维护要从三个方面入手：第一是对水质在线监测仪的定期校验，目的是为了保证仪器在经过调整、重新开机使用的时候，仍然能够保持其优越的性能，避免由于仪器原因造成的测定数据不准确；第二条是对仪器多点线性检验，基本上对仪器标准曲线的多点线性检验，一般每半年进行一次即可，可保证仪器处于良好运行状态；第三条天是针对于检测环境对于水质在线监测仪的影响，由于水质在线监测仪所处的环境较为恶劣，因此沉积物会导致传感器灵敏性产生变化，进而使检测分析水质在线监测仪测定的结果产生偏差，因此还需要定期对水质在线监测仪进行清洗，使其始终处于良好的状态。

只有水质在线监测仪的维护做好了，才能保障它的正常工作，而只有这样，水质才能够得到保障，水质监测工作才能够正常进行，达到提升水质品质的目的。

三、水质在线监测仪技术参数：测量范围：0.00～20.00mg/l；分辨率：0.01mg/l；精度：±2%FS测定指标参数PH测量范围：0.00～14.00PH；分辨率：0.01PH；精度：±0.02PH余氯测量范围：0.00～10.00mg/l；分辨率：0.01mg/l；精度：±2%FS氨氮测量范围：0～2mg/L(不稀释)，0.2～50mg/L(稀释)；精度：±3%FS；周期：30分钟浊度范围：0.00～99.99NTU；0～500NTU；分辨率：0.01NTU；0.1NTU；精度：±2%FS水温范围：0-100℃；分辨率:0.1℃；精度：0.1四、水质在线监测仪功能特点1、采用高精度传感器。

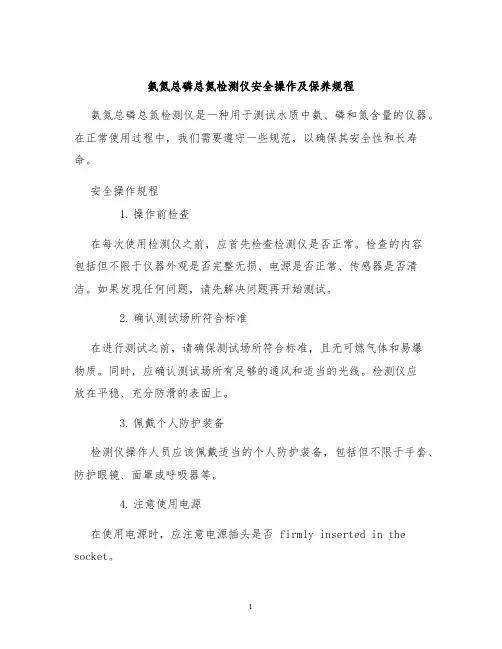

氨氮总磷总氮检测仪安全操作及保养规程氨氮总磷总氮检测仪是一种用于测试水质中氨、磷和氮含量的仪器。

在正常使用过程中，我们需要遵守一些规范，以确保其安全性和长寿命。

安全操作规程1.操作前检查在每次使用检测仪之前，应首先检查检测仪是否正常。

检查的内容包括但不限于仪器外观是否完整无损、电源是否正常、传感器是否清洁。

如果发现任何问题，请先解决问题再开始测试。

2.确认测试场所符合标准在进行测试之前，请确保测试场所符合标准，且无可燃气体和易爆物质。

同时，应确认测试场所有足够的通风和适当的光线。

检测仪应放在平稳、充分防滑的表面上。

3.佩戴个人防护装备检测仪操作人员应该佩戴适当的个人防护装备，包括但不限于手套、防护眼镜、面罩或呼吸器等。

4.注意使用电源在使用电源时，应注意电源插头是否 firmly inserted in the socket。

5.避免液体接触检测仪的传感器是高灵敏度的部件，使用过程中应尽可能避免与任何液体接触。

否则会对传感器带来不利影响。

测试过程中应及时清洁任何可能的液体接触。

6.注意使用和存放试剂试剂是检测仪测试必不可少的材料，使用和存放试剂时应注意防止污染。

在测试时，应使用合适的计量工具，以保证试剂的准确性。

7.严格去除工具在测试过程中，任何相关的工具和设备都应该及时去除，避免对检测仪造成不良影响。

维护和保养规程1.定期清洁检测仪应定期清洁，使用适当的清洁剂清洁表面和传感器。

清洁头和传感器时，要使用充分湿润的干净布。

一旦检测仪表面出现污渍，应该立即清洁，避免它们“印象”在仪器表面上。

2.定期更换零部件检测仪的某些部件，比如试剂和传感器，需要定期更换。

换件的频率取决于使用情况和使用环境。

3.禁止强行撞击使用过程中，应避免检测仪受到强烈的撞击或振动。

如果发生了这种情况，应立即检查。

如果有任何不寻常的情况，就需要请专业技术人员检查。

4.定期校准检测仪的精度会受到时间和使用频率的影响。

为确保检测仪精度正常，需要定期进行校准操作。

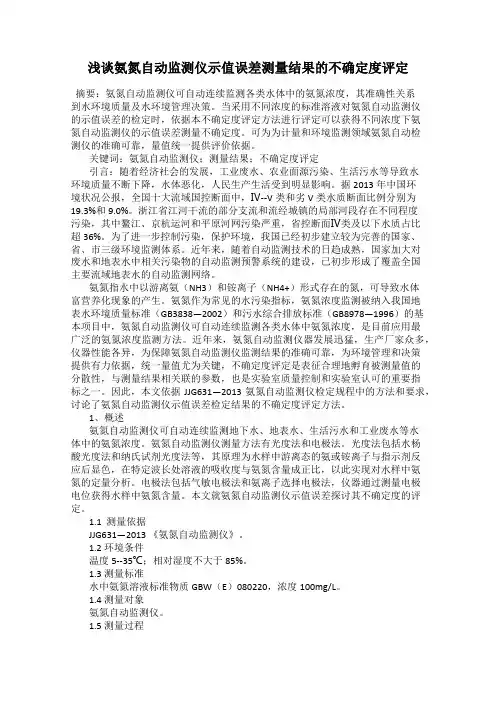

浅谈氨氮自动监测仪示值误差测量结果的不确定度评定摘要：氨氮自动监测仪可自动连续监测各类水体中的氨氮浓度，其准确性关系到水环境质量及水环境管理决策。

当采用不同浓度的标准溶液对氨氮自动监测仪的示值误差的检定时，依据本不确定度评定方法进行评定可以获得不同浓度下氨氮自动监测仪的示值误差测量不确定度。

可为为计量和环境监测领域氨氮自动检测仪的准确可靠，量值统一提供评价依据。

关键词：氨氮自动监测仪；测量结果；不确定度评定引言：随着经济社会的发展，工业废水、农业面源污染、生活污水等导致水环境质量不断下降，水体恶化，人民生产生活受到明显影响。

据2013年中国环境状况公报，全国十大流域国控断面中，Ⅳ--V类和劣V类水质断面比例分别为19.3%和9.0%。

浙江省江河干流的部分支流和流经城镇的局部河段存在不同程度污染，其中鳌江、京杭运河和平原河网污染严重，省控断面Ⅳ类及以下水质占比超36%。

为了进一步控制污染，保护环境，我国已经初步建立较为完善的国家、省、市三级环境监测体系。

近年来，随着自动监测技术的日趋成熟，国家加大对废水和地表水中相关污染物的自动监测预警系统的建设，已初步形成了覆盖全国主要流域地表水的自动监测网络。

氨氮指水中以游离氨（NH3）和铵离子（NH4+）形式存在的氮，可导致水体富营养化现象的产生。

氨氮作为常见的水污染指标，氨氮浓度监测被纳入我国地表水环境质量标准（GB3838—2002）和污水综合排放标准（GB8978—1996）的基本项目中，氨氮自动监测仪可自动连续监测各类水体中氨氮浓度，是目前应用最广泛的氨氮浓度监测方法。

近年来，氨氮自动监测仪器发展迅猛，生产厂家众多，仪器性能各异，为保障氨氮自动监测仪监测结果的准确可靠，为环境管理和决策提供有力依据，统一量值尤为关键，不确定度评定是表征合理地孵育被测量值的分散性，与测量结果相关联的参数，也是实验室质量控制和实验室认可的重要指标之一。

因此，本文依据JJG631—2013氨氮自动监测仪检定规程中的方法和要求，讨论了氨氮自动监测仪示值误差检定结果的不确定度评定方法。

实用标准文案水质在线监测仪站房建设要求及水质在线监测仪表技术要求一、水质在线监测房规范建设要求及总排口建设要求 (5)1、基本要求 . (5)2、站房建设规范 (5)3、站房内供电要求 (8)4、站房室内环境要求 (9)5、监测房配套设备 (9)6、监测站房配管、配线、铭牌标示 (10)二、排放口规范要求 (11)三、水质采样单元 (13)四、保温与防冻. (15)五、水质在线监测仪表技术要求 (16)（ 1）水质 CODcr在线监测仪技术要求 (16)1、基本功能要求 (16)2. 主要技术指标及技术参数 (17)（ 2）、氨氮在线监测仪技术要求 (18)1、基本功能要求 (18)2. 主要技术指标及技术参数 (19)（ 3）、总磷在线监测仪技术要求 (20)1、基本功能要求 (20)2. 主要技术指标及技术参数 (21)（ 4）、 PH在线监测仪技术要求 (22)1. 基本功能要求 (22)2. 主要技术指标及技术参数 (22)（ 5）、明渠流量计线监测仪技术要求 (23)1. 基本功能要求 (23)（ 6）、数据采集传输仪技术要求. (25)1. 基本功能要求 (25)附件一、水质仪器检测数据通讯协议说明 (27)附件二、前端监测设备与数据采集仪反控指令说明 (30)前言为了贯彻落实《国家重点监控企业污染源自动监测数据有效性审核办法》和《国家重点监控企业污染源自动监测设备监督考核规程》（环发〔2009〕88号）等有关规定，规范国家重点监控企业污染源自动监测设备监督考核合格管理办法。

为了给水质分析仪提供一个合适的工作环境，按照水污染在线监测系统安装技术规范（试行） -HJ/T353-2007 的要求，需要企业专门设置水质在线监测站房及配套设备。

一、水质在线监测房规范建设要求及总排口建设要求1、基本要求水质在线监测站房选址时严禁设置在易燃易爆场所位置，与采样点的距离不超过 15 米，尽量选择建在靠近样品源（排放口或渠道）的位置以减少分析延时。

环境保护部办公厅关于印发《污染源自动监控设施现场监督检查技术指南》的通知文章属性•【制定机关】环境保护部(已撤销)•【公布日期】2012.04.11•【文号】环办[2012]57号•【施行日期】2012.04.11•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】环境保护综合规定正文环境保护部办公厅关于印发《污染源自动监控设施现场监督检查技术指南》的通知（环办[2012]57号）各省、自治区、直辖市环境保护厅（局），新疆生产建设兵团环境保护局，各环境保护督查中心：为规范污染源自动监控设施现场监督检查工作，根据《污染源自动监控设施现场监督检查办法》（环境保护部令第19号）的规定，我部组织编制了《污染源自动监控设施现场监督检查技术指南》，现印发你们，作为现场监督检查的参考依据。

二○一二年四月十一日附件：污染源自动监控设施现场监督检查技术指南（环境保护部2012年三月）目录1适用范围2术语和定义2.1 污染源自动监控设施2.2 水污染源自动监控设施2.3 烟气排放连续监测系统2.4 例行检查2.5 重点检查2.6 不正常运行2.7 弄虚作假2.8 污染源自动监控设施登记备案3监察工作依据4现场检查一般方法5污染源自动监控设施现场检查准备工作5.1 信息资料的收集5.2 现场检查装备配置5.3 现场监督检查人员要求6例行检查6.1 排污口检查6.2 采样点位检查6.3 监测站房检查6.4 擅自拆除、闲置、关停污染源自动监控设施情况检查6.5 污染源自动监控设施变更情况检查6.6 自动监控设施运行状况检查6.7 资质检查6.8 企业生产工况、污染治理设施运行与自动监控数据的相关性检查7自动监控设施不正常运行情形判别7.1 数据异常7.2 仪器参数设置异常7.3 自动监控设施状态异常8废水自动监控设施重点检查8.1 废水采样系统8.2 化学需氧量（CODCR）自动监测仪8.3 总有机碳（TOC）分析仪8.4 紫外（UV）吸收水质自动监测仪8.5 氨氮水质自动监测仪8.6 重金属自动监测仪8.7 流量计8.8 校准和校验检查9固定污染源烟气自动监控设施重点检查9.1 采样单元9.2 分析单元（二氧化硫与氮氧化物）9.3 分析单元（颗粒物）9.4 分析单元（烟气参数）9.5 校准和校验检查10数据采集传输仪器重点检查10.1 仪器参数检查10.2 线路连接检查10.3 数据传输检查11监察报告11.1 基本信息11.2 现场监察情况11.3 处理建议附录A 污染源自动监控设施例行检查表附录B 污染源自动监控设施采样单元重点检查表附录C 化学需氧量（CODCR）污染源自动监控设施重点检查表附录D 总有机碳（TOC）污染源自动监控设施重点检查表附录E 紫外（UV）吸收水质自动监测仪重点检查表附录F 氨氮污染源自动监控设施重点检查表附录G 重金属污染源自动监控设施重点检查表附录H 流量计重点检查表附录I CEMS污染源自动监控设施重点检查表附录J 数据采集传输仪器重点检查表附录K 污染源自动监控设施现场监督检查流程图前言本指南介绍了污染源自动监控设施现场监督检查工作的内容和方法，适用于受各级环境保护行政主管部门委托行使污染源自动监控设施现场监督检查职责的机构对污染源自动监控设施实施的现场监督检查工作。

水污染在线监测系统HJ 359-2019规定,有效数据十一项国家环境保护标准2019年12月25日印发，自2020年3月24日起实施。

《污水监测技术规范》(HJ 91.1-2019)；《水污染源在线监测系统(CODCr、NH3-N等)安装技术规范》(HJ 353-2019)；《水污染源在线监测系统(CODCr、NH3-N等)验收技术规范》(HJ 354-2019)；《水污染源在线监测系统(CODCr、NH3-N等)运行技术规范》(HJ 355-2019)；《水污染源在线监测系统(CODCr、NH3-N等)数据有效性判别技术规范》(HJ 356-2019)；《化学需氧量(CODCr)水质在线自动监测仪技术要求及检测方法》(HJ 377-2019)；《氨氮水质在线自动监测仪技术要求及检测方法》(HJ101-2019)；《六价铬水质自动在线监测仪技术要求及检测方法》(HJ609-2019)；《超声波明渠污水流量计技术要求及检测方法》(HJ 15-2019)；《水质苯系物的测定顶空/气相色谱法》(HJ 1067-2019)；《土壤粒度的测定吸液管法和比重计法》(HJ 1068-2019)2020年3月27日起施行——山东《农村生活污水处理处置设施水污染物排放标准》山东省人民政府于2019年9月17日批准，9月27日发布，自2020年3月27日起施行。

农村生活污水处理处置设施出水直接排入GB 3838—2002中Ⅲ类水域、GB 3097—1997中二类海域的，执行一级标准。

规模大于50 m3/d(含)的农村生活污水处理处置设施出水直接排入GB 3838—2002中Ⅳ类、Ⅴ类水域和其他未划定水环境功能区的水域、沟渠、自然湿地，以及GB 3097—1997中三、四类海域的，执行一级标准。

规模小于50 m3/d(不含)的农村生活污水处理处置设施出水直接排入GB 3838—2002中Ⅳ类、Ⅴ类水域和其他未划定水环境功能区的水域、沟渠、自然湿地，以及GB 3097—1997中三、四类海域的，执行二级标准。

水质在线监测仪器的使用要点水质在线监测仪器是一种能够实时监测水质状况的设备，广泛应用于水处理厂、饮用水生产企业、环境监测站等场所。

这些仪器可以自动、连续地测量多个水质参数，如PH值、溶解氧、浊度、电导率等，从而实现对水质监测和控制的目的。

以下是水质在线监测仪器的使用要点。

1.选择适合的仪器：根据实际需要选择适合的水质在线监测仪器。

仪器的选择要考虑监测的参数、监测范围、测量精度等因素。

同时，还应考虑到仪器的可靠性、维护和维修成本等因素。

2.安装仪器：仪器的安装位置应选择在水体流动性好、水流稳定的地方，避免水流湍急、局部污染等因素对仪器测量的影响。

仪器应固定牢固，避免受到外力或振动的干扰。

3.校准仪器：使用前需要对仪器进行校准。

校准是保证测量结果准确的关键。

校准应按照仪器的使用说明进行，通常需要使用标准溶液进行比对。

4.监测周期和频率：根据实际需要确定监测周期和频率。

监测周期通常是指监测一个完整的循环所需的时间，如24小时。

监测频率是指在监测周期内的测量次数，可根据实际需要灵活设置。

5.数据存储和传输：水质在线监测仪器可以自动记录和存储监测数据。

这些数据可以通过数据存储设备（如USB）或远程无线传输方式保存和传输。

数据存储和传输的方式要根据实际需要选择和设置。

6.数据处理和分析：通过水质在线监测仪器获取的数据可以用于水质分析和评价。

数据处理和分析可以通过专业软件进行，包括数据可视化、数据对比、趋势分析等功能，以帮助用户更好地了解水质状况。

7.维护和保养：定期对水质在线监测仪器进行维护和保养是保证仪器正常运行的前提条件。

维护和保养包括仪器清洁、定期维护、更换部件、校准仪器等。

维护和保养应按照仪器的使用说明进行。

总之，水质在线监测仪器的使用要点包括选择合适的仪器、正确安装、定期校准、合理设置监测周期和频率、正确存储和传输数据、有效处理和分析数据、定期维护和保养、及时排除故障等。

只有正确使用和维护仪器，才能确保水质在线监测的准确性和可靠性，为保护水环境和人类健康提供有力的支持。

TGH-SN氨氮在线自动监测仪用户手册中绿环保科技股份有限公司未经版权持有人的事先书面许可，不得以任何形式或者任何手段，无论是电子的还是书面的（其中包括影印），对本手册任何部分进行复制，也不得将其内容传达给第三方。

本公司保留对本用户手册的最终解释权，内容如有变更，恕不另行通知。

目录第一章安全预防措施特别声明 (2)1.1 总则 (2)1.2 触电与灼伤预防 (2)1.3 化学药品危险预防 (2)1.4 标志 (2)第二章技术规格 (3)第三章系统概述 (4)3.1 应用 (4)3.2 系统描述 (4)3.3 电气器件 (4)3.4 基本原理 (4)3.5 检测步骤 (5)第四章拆箱和安装 (6)4.1 拆箱 (6)4.2 安装 (6)4.2.1 监测子站房建设 (6)4.2.2 监测子站房室内要求 (7)4.2.3 安装 (7)第五章试剂 (11)5.1 零点标准溶液 (11)5.2 氨氮标准溶液 (11)5.3 试剂A溶液 (12)5.4 试剂B溶液 (12)5.5 试剂C溶液 (12)5.6 试剂的使用与保存 (13)5.7 稳定性和反应性 (13)5.8 试剂的放置 (13)5.9 废液处理 (13)第六章仪器操作 (14)6.1 仪器初始化 (14)6.2 校准 (14)6.3清洗 (14)6.4 测量 (14)6.5 触摸屏介绍 (15)6.5.1 数据设置方法 (15)6.5.2 指令输入与生效显示 (15)6.5.3 屏幕操作 (15)第七章故障维修 (26)第八章日常维护 (28)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

1.2 触电与灼伤预防1.2.1 维护或修理前务必断开电源；1.2.2 按照地方或国家规则进行电力连接；1.2.3 尽可能使用接地故障断路器；1.2.4 在连接操作条件下将操作单元接地。

中华人民共和国国家环境保护标准HJ 356-2019代替HJ/T 356-2007水污染源在线监测系统（COD Cr 、NH 3-N 等）数据有效性判别技术规范Technical specification for data validity ofwastewater on-line monitoring system (COD Cr ,NH 3-N et al.)（发布稿）本电子版为发布稿。

请以中国环境出版集团出版的正式标准文本为准。

2019-12-24发布2020-03-24实施发布生态环境部目次前言 (ii)1适用范围 (1)2规范性引用文件 (1)3术语和定义 (1)4数据有效性判别流程 (2)5数据有效性判别指标 (2)6数据有效性判别方法 (4)7有效均值的计算 (5)8无效数据的处理 (5)i前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染防治法》，规范水污染源在线监测数据有效性判别技术要求，制订本标准。

本标准规定了利用水污染源在线监测系统获取的化学需氧量（COD Cr）、氨氮（NH3-N）、总磷（TP）、总氮（TN）、pH值、温度和流量等监测数据的有效性判别流程、数据有效性判别指标、数据有效性判别方法以及有效均值的计算。

本标准适用于利用水污染源在线监测系统获取的化学需氧量（COD Cr）、氨氮（NH3-N）、总磷（TP）、总氮（TN）、pH值、温度和流量监测数据的有效性判别。

本标准是对《水污染源在线监测系统数据有效性判别技术规范（试行）》（HJ/T356-2007）的修订。

本标准首次发布于2007年，原起草单位为上海市环境监测中心。

本次为第一次修订。

本次修订的主要内容如下：——名称修改为《水污染源在线监测系统（COD Cr、NH3-N等）数据有效性判别技术规范》；——删除了紫外（UV）吸收水质自动分析仪与实验室国家标准方法进行实际水样比对试验的数据有效性判别要求；——增加了数据有效性判别流程；——增加了明渠流量计的数据有效性判别要求；——增加了有效监测数据数量的规定；——增加了有效月均值的计算；——修订了化学需氧量、氨氮、总磷、总氮水质自动分析仪与实验室国家标准方法进行实际水样比对试验和标准样品试验的数据有效性判别要求；——修订了数据有效性的相关规定；——修订了缺失数据的处理。

关于调整污染源自动监测设备氨氮比对监测判别标准的建议摘要：氨氮是城市污水、工业废水和畜禽养殖排放的主要污染物，绝大多数水污染物排放标准中都有氨氮的排放标准。

由于行业差异很大，在不同的行业排放标准中氨氮的允许排放浓度相差很大，仅用一个相对误差标准判断氨氮在线监测仪器的准确度和精密度，对不同的企业来说有失公允，也体现不出管理科学化精细化的要求。

关键词：氨氮比对监测标准1 引言氨氮是城市污水、工业废水和畜禽养殖排放的主要污染物，绝大多数水污染物排放标准中都有氨氮的排放标准[1]。

由于行业差异很大，在不同的行业排放标准中氨氮的允许排放浓度相差很大。

如《城镇污水处理厂污染物排放标准》氨氮一级A的排放标准为5mg/L；《防治染整工业水污染物排放标准》氨氮的II级排放标准为40mg/L；《畜禽养殖业污染物排放标准》集约化畜禽养殖业氨氮的最高允许日均排放浓度为80mg/L。

这些氨氮的最低允许排放浓度与最高允许排放浓度之间相差16倍。

《污染源自动监测设备比对监测技术规定（试行）》要求：质控样测定的相对误差不大于标准中位值的±10%；实际水样比对氨氮的相对误差不超过±15%。

按这个要求计算，《畜禽养殖业污染物排放标准》中氨氮自动监测设备的质控样相对误差为±8mg/L，实际水样的相对误差为±12mg/L。

这个误差值已经超过了《城镇污水处理厂污染物排放标准》中氨氮一级A（5mg/L）和一级B（8mg/L）的排放标准。

因此，在行业差异很大的情况下，仅用一个相对误差标准判断氨氮在线监测仪器的准确度和精密度，并以此作为计算企业氨氮排放量和征收排污费的依据，对不同的企业来说有失公允，也体现不出管理科学化精细化的要求。

2 控制氨氮的必要性氨氮是指水中以游离氨（NH3）和铵离子（NH4）形式存在的氮，是控制水体含氮有机物污染和保护水生态系统的一个关键水质指标[2]。

氨氮会使水体发黑发臭，尤其是氨氮中的非离子氨可引起水生生物毒害，具有致癌和致畸作用[3]。

氨氮水质在线自动监测仪技术要求及检测方法
氨氮是指水中的氨和游离态氮的总量，它是水质污染的一个重要指标。

氨氮水质在线自动监测仪是一种用于对水中氨氮进行在线自动监测的设备，其技术要求和检测方法如下：
技术要求：
精度高：氨氮监测仪需要具有高精度的检测能力，误差应小于±5%。

稳定性好：设备应具有良好的稳定性和可靠性，能够长时间稳定运行。

可靠性高：设备应具有高的抗干扰能力，能够应对环境变化和电磁干扰等因素的影响。

操作简便：设备应具有易于操作的特点，可通过网络或手机APP等方式实现远程监控和数据管理。

维护方便：设备的维护保养应方便快捷，能够快速进行故障排查和维修。

检测方法：
氨氮水质在线自动监测仪主要采用两种检测方法：分光光度法和电化学法。

分光光度法：该方法通过分光光度计测量水样中氨氮的吸收光谱，然后计算出氨氮的浓度。

该方法优点是精度高、灵敏度高、适用范围广，但需要使用标准溶液进行校准和定期更换光源。

电化学法：该方法使用电极对水样进行电化学反应，然后测量电极电势变化，计算出氨氮的浓度。

该方法优点是操作简单、维护方便、响应速度快，但精度和灵敏度相对较低，且电极易受干扰和腐蚀。

综上所述，氨氮水质在线自动监测仪的技术要求和检测方法是为保证其高精度、高稳定性和高可靠性，同时要结合实际使用情况选择合适的检测方法。

氨氮检测方法(新标准)I 型仪器的检测范围为：0.1~2.0 mg/L，主要应用于地表水、地下水和饮用水等的监测。

ІІ 型仪器的检测范围为：0.1~50.0 mg/L，主要应用于生活污水和工业废水等的监测。

（我们适用）示值误差(新标准)在检测范围内，取20%、40%、60%、80%检测上限浓度值的四个标准溶液，每个标准溶液分别测试6次，6个测定值的平均值相对于真值的最大相对误差应不大于10.0%。

重复性在检测范围内，取80%检测上限浓度值的标准溶液液，测试6次，所得结果的相对标准偏差应不大于5.0%。

零点漂移选择与检测范围下限相同浓度的标准溶液，以1小时为周期连续测试24小时，测定结果的最大变化幅度应不大于检测范围上限的5.0%。

量程漂移在零点漂移测试前后分别测试80%量程液各三次，所得值应不大于5.0%。

记忆效应(新标准)以20%检测上限浓度值的标准溶液为低浓度，80%检测上限浓度值的标准溶液为高浓度，连续按照高→低→高顺序测试，每个溶液测试 3 次。

对于Ⅰ型氨氮水质监测仪，所求值≤0.1mg/L；对于Ⅱ型氨氮水质监测仪，所求值≤2.5mg/L。

电压干扰采用80%检测上限浓度值的标准溶液，在供电电压分别为220V、198V、242V 条件下分别连续测定3 次。

198V、242V 条件下测定值相对于220V 条件下测定值的最大相对误差应不大于5%。

pH 干扰（仪器对加入氯离子的标准溶液进行测定，测定值与真值的示值误差）采用40%量程溶液，测试过程如下：pH=4 下，测试 3 次；pH=9 下，测试3 次，所得值应不大于10%。

标样加入试验（将一定量已知浓度的标准溶液加入待测样品中，测定加入前后样品的浓度差与实际加入）在实际水样中加入已知浓度的氨氮标准溶液，于加入前和加入后分别测试 3 次，计算加入前后的浓度差，该浓度差与实际加入量的误差应不大10.0 %。

实际水样比对试验在量程范围内，选择五种不同类型的实际水样，五种水样的氨氮浓度基本平均分布在量程范围内。

行业标准《氨氮水质自动分析仪技术要求》氨氮是只以游离态氨（NH3）和离子态铵（NH4+）的形式存在的氮，是评价水污染的一项重要指标。

工业、农业和养殖业都是氨氮的主要来源。

当氨氮浓度过高，会造成水体富营养化，引起藻类和浮游生物迅速繁殖，导致水质恶化，造成鱼类等水生生物大量死亡，从而严重危害水生态平衡。

一些工业排放的氨氮废水成分复杂，毒性强，又具有很强的致癌性，对人类的身体健康造成较大危害。

正因为以上危害性，《地表水环境质量标准》（GB3838－2002）将氨氮列为地表水环境质量标准基本项目，规定了Ⅰ～Ⅴ类水的氨氮限值。

并且2018年实施的《地表水自动监测技术规范（试行）》（HJ 915－2017）也将氨氮规定为地表水水质自动监测站的必测项目。

这些标准的逐步发布与实施，证明氨氮是评价水环境质量的重要因子，并且也越来越趋向于自动化的在线监测。

2003年，为了实现水质氨氮监测的自动化和现代化，国家环境保护总局发布了行业标准《氨氮水质自动分析仪技术要求》（HJ/T101－2003），规定了氨氮水质自动分析仪的研制生产以及性能检验、选型使用、日常校核等方面的主要技术要求。

随后原《氨氮水质自动分析仪技术要求》（以下简称原标准）实施长达15年，在此期间，水质监测自动化仪器行业发展迅速，市场上涌现出众多国产、进口的水质氨氮监测仪器，除了满足基本行业标准外，还具有自动量程转换、自动清洗、自动校正等更多功能。

此外，为了加强水环境管理，提高突发污染事故的实时监测和应对处理能力，国家也大力倡导研制拥有自主知识产权的氨氮水质在线自动监测仪。

因此，原标准已渐渐不能适应实际发展应用，经过修订，生态环境部发布新标准《氨氮水质在线自动监测仪技术要求及监测方法》（HJ 101－2019），该标准于2020年3月24日起实施，代替原标准。

《氨氮水质在线自动监测仪技术要求及监测方法》（以下简称新标准）的发布实施，对氨氮水质在线自动监测仪的生产设计、性能检测等方面提出了更详细更严格的要求，有利于氨氮水质在线自动监测技术的更进一步发展。
