中考物理 电阻的测量专题复习练习卷(无答案)

电阻的测量1.（2019福建，30）现要测量电阻R X的阻值，提供的实验器材有：待测电阻R x（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干°（1）用笔画线代替导线，将图1中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。

（2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。

若电路中只有一处故障，可判断该故障是。

（3）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为V，则R x＝Ω。

（4）某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻R x的阻值，设计的电路如图3．完成下列实验步骤：①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；②；③；④电阻R x＝。

（用测得量的符号表示）2.(2019天水,20)利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。

（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。

（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。

（3）闭合开关，发现电压表和电流表均无示数。

小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b 之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。

如果电路连接完好，只有一个元件有故障，该故障是______。

（4）排除故障后，调节滑动变阻器，记录多组数据。

画出了待测电阻R x的I-U图象，如图丙所示。

由图象可得R x=______Ω．（5）如图丁所示的实验电路图，不能够得出定值电阻R x阻值的电路是______。

3.（2019玉林，）如图所示，图甲是“伏安法测电阻”的实验电路图。

（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。

（要求滑动变阻器滑片P向右移动时阻值变大）（2）在连接电路时，开关必须。

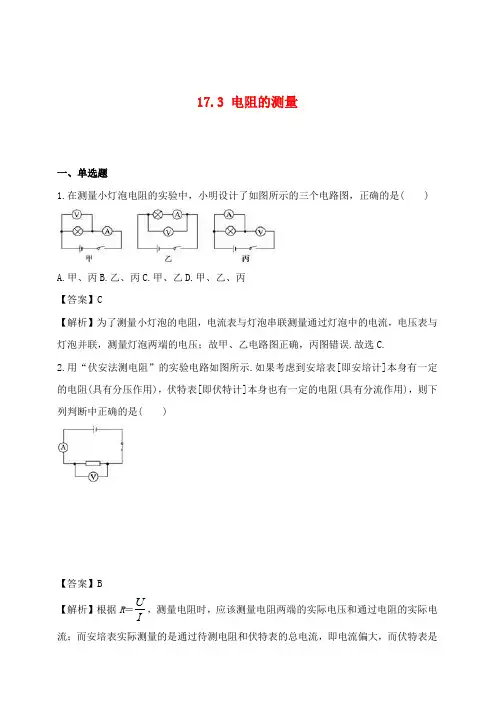

17.3 电阻的测量一、单选题1.在测量小灯泡电阻的实验中，小明设计了如图所示的三个电路图，正确的是( )A.甲、丙B.乙、丙C.甲、乙D.甲、乙、丙【答案】C【解析】为了测量小灯泡的电阻，电流表与灯泡串联测量通过灯泡中的电流，电压表与灯泡并联，测量灯泡两端的电压；故甲、乙电路图正确，丙图错误.故选C.2.用“伏安法测电阻”的实验电路如图所示.如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值.故选B.3.在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是( )A.连接电路过程中，开关始终是断开的B.应从电源正极开始接线，开关应靠近电源正极C.使用电表前要选择量程，调零D.不准用导线将电源正、负极直接连在一起【答案】B【解析】为保护电路，在连接电路过程中，开关始终是断开的，故A事项是必须的；连接电路时，既可以从电源正极出发，也可以从电源负极出发，开关与控制的用电器串联连接，与位置无关，不一定要靠近电源正极，故B事项不必要；使用电压表和电流表时要选择合适的量程，测量前必须调零，故C事项是必须的；用导线将电源正、负极直接连在一起会引起电源短路，故不准用导线将电源正、负极直接连在一起，故D事项是必须的.4.李江同学为测量小灯泡电阻而连的电路如图所示，有关该实验的以下说法错误的是( )A.闭合开关前，应将滑动变阻器的滑片滑到最左端D.在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮【答案】D【解析】由电路图知，滑片在最左端时滑动变阻器接入电路的阻值最大，因此闭合开关前，滑片应滑到最左端，A说法正确，但不符合题意；由电路图知，两电表量程选择过大，读数误差较大，为减小实验误差应更换电表量程，故B说法正确，不符合题意；随灯泡电压变化，灯泡的实际功率发生变化，灯泡温度发生变化，灯泡电阻受温度影响而变化，故C说法正确，但不符合题意；由电路图可知，在如图位置闭合开关后，向左移动滑动变阻器的滑片，滑动变阻器接入电路的阻值变大，电路电流变小，流过灯泡的电流变小，灯泡变暗，故D说法错误，符合题意.5.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8 V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8 V，原因可能是( )【答案】D6.小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是( )【答案】C【解析】移动滑片，电流表示数变化，电压表示数始终为零，而电压表测导线电压时，电压表示数为0；因此灯泡被短路.故选C.7.小明同学练习用伏安法测电阻，他所测电阻的阻值约为2 Ω.电压表的量程为3 V，电流表的量程为3A，测量结束后，他得到的结论是待测电阻的阻值为10 Ω，则他在测量中所出现的错误可能是( )B.他没有多次测量取平均值，致使误差过大C.电压表按15 V量程读数，电流表按3 A量程读数D.电压表按15 V量程读数，电流表按0.6 A量程读数【答案】C【解析】如果电流表和电压表位置接反了，电路相当于断路，电压表测量电源电压，电流表示数接近为零.A选项错误；已知待测电阻的阻值约为2 Ω，测量值应该接近或等于2 Ω，不可能为10 Ω，与测量次数多少没有关系.B选项错误；电压表按15 V量程读数，电流表按3 A量程读数，得到的电压是实际电压的5倍，所以本该是2 Ω的电阻测成了10 Ω.C选项正确；电压表按15 V量程读数，电流表按0.6 A量程读数，得到的电压是实际电压的5倍，电流是实际电流的，测量的电阻是实际电阻的25倍.D选项错误.8.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后( )C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零【答案】C【解析】由电路图可知，电压表串联接在电路中，开关闭合时，电路断路，电路电流为零，电压表测电源电压，电压表有示数，而电流表无示数；故选C.R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是( )A.B.C.D.【答案】D【解析】A项电压表可以直接测量R x的电压，电流表可以直接测量R x的电流，根据R x ＝，求出电阻.不符合题意.B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量R x的电压，根据串联电路电流处处相等得I x＝I0，根据R x＝，求出电阻.不符合题意.C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量R x的电流，根据并联电路各支路电压相等得U x＝U0，根据R x＝，求出电阻.不符合题意.D项电流表只能直接测量R x的电流，电压不能直接和间接测量，无法计算电阻.符合题意.10.(多选)在用伏安法测电阻的实验中，下列做法有问题的是( )A.连接线路的过程中，开关应处于断开状态B.连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置C.电流表与被测电路串联，电压表与被测电路并联D.试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可【答案】BD【解析】连接线路的过程中，为防止连接错误，电路中电流过大，保护电路元件，开关应断开，故A正确不符合题意；连接线路过程中，保护电路的滑动变阻器处于最大阻值的位置，故B不正确，符合题意；电流表串联在被测电路中，电压表并联在被测电阻两端，故C正确，不符合题意；试触时发现电流表指针向反方向偏移，应断开电路，将电流表的正负接线柱接线对调，而不应将电源正负极对调，做法错误，故D符合题意.11.(多选)以下方法中电源电压均保持不变，R0为已知阻值的定值电阻，滑动变阻器的最大阻值也是R0，那么能够测出未知电阻R x的阻值的方法是( )A.如图，先只闭合开关S1，测出R x两端电压U x，在闭合开关S2测出电源电压U，则电阻R x＝R0B.如图，先闭合开关S1，再将开关S2分别接a和b，测出电流I a、I b，则电阻Rx＝R0C.如图，先将滑片移到最右端后闭合开关，此时R＝R0，测出电流I e；再将滑片移到最左端时R＝0，测出电流I x，则电阻R x＝R0D.如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出R x两端电压U x＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则R x＝R1【答案】ABD【解析】如图，先只闭合开关S1，测出R x两端电压U x，再闭合开关S2测出电源电压U，两电阻串联，电流相等，即＝，则电阻R x＝R0，故A正确；如图，先闭合开关S1，再将开关S2分别接a和b，测出电流I a、I b，则I a为通过支路R0的电流，I b为干路电流，由并联电路电压相等I a R0＝(I b－I a)R x得：R x＝R0，故B 正确；由电路图可知，先把滑片移到最右端，滑动变阻器阻值全部接入电路，R＝R0，滑动变阻器与待测电阻串联，测出电路电流I e，由I＝，电源电压U＝I e(R0＋R x)①把滑动变阻器滑片移到最左端，此时R＝0，即只有R x接入电路，由电流表测出电路电流I x，由I＝，电源电压U＝I x R x②，由①②可以求出R x＝R0，故C错误；如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出R x两端电压U x＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则R x＝R1，故D正确.二、填空题12.下列是伏安法测电阻的必要的实验步骤，其合理的排列顺序是________________.A.闭合开关；B.将测出的数据填入表格中；C.计算被测小灯泡的灯丝的电阻；D.读出电压表、电流表的数值；E.断开开关；F.将滑动变阻器的阻值调到最大值；G.对照电路图连接好电路；H.调节滑动变阻器，使电压表的示数为2.5 V.【答案】EGFAHDBC【解析】根据实验的顺序，连接电路前要断开开关，根据电路图连接好电路，在闭合开关前，将滑动变阻器的滑片移至最大阻值处.然后闭合开关，调节滑动变阻器，使电压表的示数为某个值，读出电压表和电流表的数值，并记录在表格中.计算出被测小灯泡的灯丝电阻.13.小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值.闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻Rx的阻值为________ Ω.【答案】2 0.5 4【解析】由图甲知，R x与R串联，电压表测Rx两端的电压，电流表测电路中电流，由图乙知，电压表使用0～3V量程，分度值为0.1 V，R x两端电压为2 V；由图丙知，电流表使用0～0.6A量程，分度值0.02 A，通过R x的电流为0.5 A；由I＝可得R x的阻值：R x＝＝＝4 Ω.14.在如图所示的电路中，用电压表、电流表测电阻R x阻值的实验中：(1)与R x串联的电表是________，与R x并联的电表是__________；(2)当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则R x的阻值为__________.【答案】(1)电流表电压表(2)6.25 Ω【解析】(1)因要测出通过R x的电流，所以与R x串联的电表是电流表；要测出R x两端的电压，所以与R x并联的电表是电压表；(2)电流表小量程的分度值为0.02 A，示数为0.4 A；电压表小量程分度值为0.1 V，示数为2.5 V，则R x＝＝6.25 Ω.15.用实验室提供的常用器材(电源是一节干电池)测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图.(1)小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下表，请你通过分析表格中的实验数据，推断小明在实验室中所用的电路图是__________图.(2)另外三位同学连接好电路后，闭合开关S，移动滑动变阻器的滑片P时，分别出现了下列三种异常现象：A.电流表示数有变化，电压表示数几乎为零B.电流表示数几乎为零，电压表示数基本不变C.电流表烧坏请你判断：按__________ 图连接的电路中出现现象A；按________图连接的电路出现现象B；按__________图连接的电路会出现现象C.【答案】(1)乙(2)丙丁甲【解析】(1)由表中数据可知，电流值随电压值的增大而增大，并且电流值与电压值的比值不变，故应测量定值电阻两端的电压及通过该电阻的电流；故电路图应为乙；甲图中电流表直接并联在电源两端，丙图中，电压表并联在电流表两端，丁图中电压表串联在电路中，故三种接法均为错误的；(2)甲图中由于电流表直接并联在电源两端，故将会导致电流表中电流过大，从而烧坏电流表；丙图中，电压表并联在电流表两端，因电流表中电阻较小，故电压表几乎没有示数；丁图中，电压表串联在电路中，故电路中电阻无穷大，则电路中电流为0；故A 现象对应丙图，B现象对应丁图，C现象对应甲图.R x的阻值.供选择的器材有：一个电源(电压不变、电压数值未知)，一个已知电阻R0，电压表(最大量程大于电源电压)，单刀双掷开关.小敏与小宇分别设计了如图所示的电路图.甲乙(1)为了测出R x的阻值，应选择图________(选填“甲”或“乙”)的电路图，如果选用另一个电路图，在实验中会出现__________的现象.(2)小敏与小宇最终达成了一致，选用了正确的电路图进行实验.(a)先将单刀双掷开关打到“1”上，记下电压表的示数为U1；(b)再将单刀双掷开关打到“2”上，记下电压表的示数为U2；请写出用测量的物理量计算R x的表达式为R x＝____________.【答案】(1)乙其中某次电压表的指针会反向偏转(2)R0【解析】(1)甲图中，当开关接触点1时，若电压表的正负接线柱正确，那当开关接触点2时，电压表的正负接线柱就接反了；(2)①S与1连接，电压表测量R0两端电压，电路中只有R0，电压表示数即为电源电压U，即U1＝U；②S与2连接，R0与R x串联，电压表测量的是R0两端的电压，电路中的电流I＝，电阻R x两端的电压U x＝U1－U2，因此电阻R x的阻值为R x＝＝R0.。

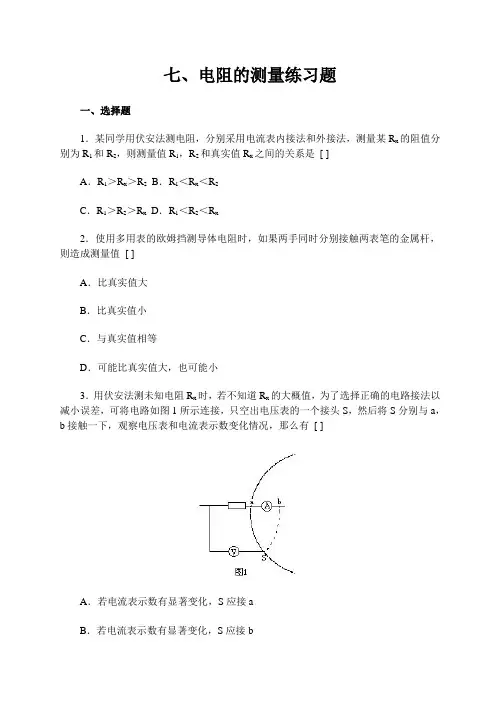

七、电阻的测量练习题一、选择题1．某同学用伏安法测电阻，分别采用电流表内接法和外接法，测量某R x的阻值分别为R1和R2，则测量值R1，R2和真实值R x之间的关系是[ ]A．R1＞R x＞R2B．R1＜R x＜R2C．R1＞R2＞R x D．R1＜R2＜R x2．使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值[ ]A．比真实值大B．比真实值小C．与真实值相等D．可能比真实值大，也可能小3．用伏安法测未知电阻R x时，若不知道R x的大概值，为了选择正确的电路接法以减小误差，可将电路如图1所示连接，只空出电压表的一个接头S，然后将S分别与a，b接触一下，观察电压表和电流表示数变化情况，那么有[ ]A．若电流表示数有显著变化，S应接aB．若电流表示数有显著变化，S应接bC．若电压表示数有显著变化，S应接aD．若电压表示数有显著变化，S应接b4．某同学用电流表外接法测电阻时，误将两表互换位置，则造成的结果为[ ]A．电阻烧坏B．电流表烧坏C．电压表示数几乎为零D．电流表示数几乎为零5．一个用满偏电流为3mA的电流表改装成欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为[ ]A．1000ΩB．5000ΩC．150ΩD．2000Ω6．用伏安法测一只阻值约10Ω的电阻，采用图2所示的电路，所用电源电动势为6V，内阻为0．1Ω，可变电阻的最大值为10Ω，选用下列哪一组电流表、电压表最合适？[ ]A．0-0．6A、0-3VB．0-0.6A、0-15VC．0-3A、0-3VD．0-3A、0-15V7．为测某电阻R的阻值，分别接成图3所示的甲、乙两电路，在甲电路中电压表和电流表的示数分别为3V、3mA，乙电路中两表示数分别为2．9V和4mA，则待测电阻的值应为[ ]A．比1000Ω略大一些B．比1000Ω略小一些C．比725Ω略大一些D．比725Ω略小一些8．图4为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻的最大值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，用它测量电阻R x，能准确测量的阻值范围是[ ]A．30kΩ～80kΩB．3kΩ～8kΩC．300Ω～800ΩD．30Ω～80Ω二、填空题9．用伏安法测电阻时，为了较正确地测定一个标志为R=100＋10%Ω的电阻，应选用下列器材中哪一些来测量？[ ]A．毫安表，内阻100Ω，量程30mAB．电流表，内阻0．2Ω，量程1AC．电压表，内阻104Ω，量程15VD．电压表，内阻4×103Ω，量程3VE．变阻器，规格为200Ω，1AF．电源，直流3V。

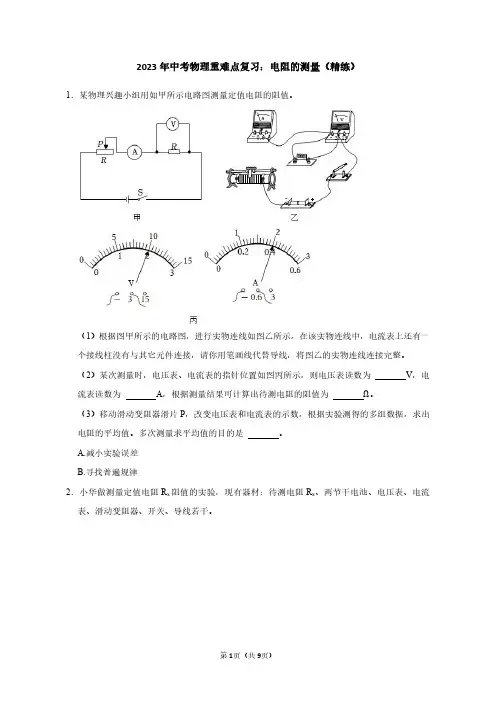

2023年中考物理重难点复习：电阻的测量（精练）
．某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。

1
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为V，电流表读数为A，根据测量结果可计算出待测电阻的阻值为Ω。

（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。

多次测量求平均值的目的是。

A.减小实验误差
B.寻找普遍规律
2．小华做测量定值电阻R x阻值的实验，现有器材：待测电阻R x、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。

第1页（共9页）。

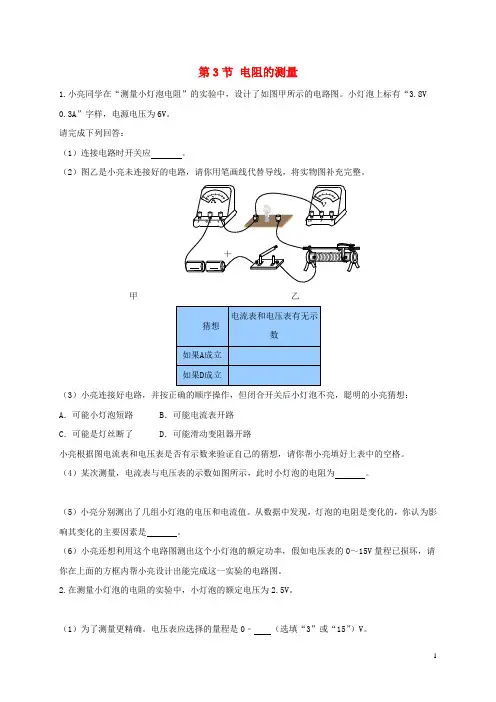

第3节 电阻的测量1.小亮同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图。

小灯泡上标有“3.8V 0.3A”字样，电源电压为6V 。

请完成下列回答：（1）连接电路时开关应 。

（2）图乙是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整。

甲 乙猜想电流表和电压表有无示数如果A 成立 如果D 成立（3）小亮连接好电路，并按正确的顺序操作，但闭合开关后小灯泡不亮，聪明的小亮猜想： A ．可能小灯泡短路 B ．可能电流表开路 C ．可能是灯丝断了 D ．可能滑动变阻器开路小亮根据图电流表和电压表是否有示数来验证自己的猜想，请你帮小亮填好上表中的空格。

（4）某次测量，电流表与电压表的示数如图所示，此时小灯泡的电阻为 。

（5）小亮分别测出了几组小灯泡的电压和电流值。

从数据中发现，灯泡的电阻是变化的，你认为影响其变化的主要因素是 。

（6）小亮还想利用这个电路图测出这个小灯泡的额定功率，假如电压表的0～15V 量程已损坏，请你在上面的方框内帮小亮设计出能完成这一实验的电路图。

2.在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V 。

（1）为了测量更精确。

电压表应选择的量程是0﹣ （选填“3”或“15”）V 。

A23 0.6 +V15 3 +＋（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数。

则故障原因可能是小灯 泡 （选填“短路”或“断路”）（3）排除故障后，调节滑动变阻器滑片使电压表示数为 2.5V ，此时电流表的示数如图乙所示，为 A 。

（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示。

实验次数 1 2 3 4 5 6 7 电压U/V 2.5 2.1 1.7 1.3 0.9 0.5 0.1 电流I/A0.260.240.210.190.160.05综合分析可知，实验中滑动变阻器的滑片逐渐向 （选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变 （选填“大”或“小”）。

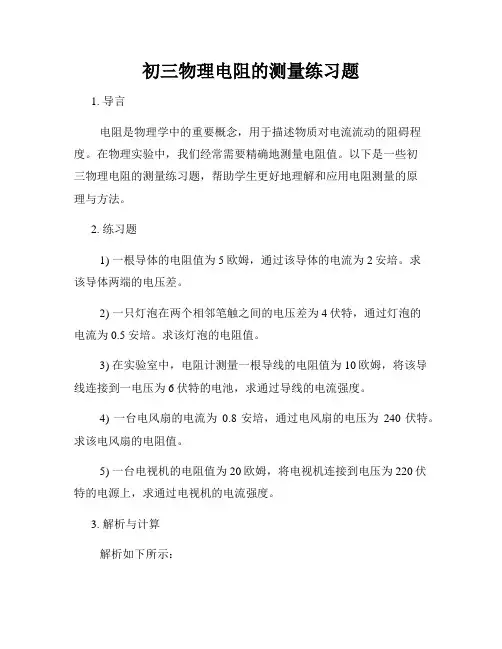

初三物理电阻的测量练习题1. 导言电阻是物理学中的重要概念，用于描述物质对电流流动的阻碍程度。

在物理实验中，我们经常需要精确地测量电阻值。

以下是一些初三物理电阻的测量练习题，帮助学生更好地理解和应用电阻测量的原理与方法。

2. 练习题1) 一根导体的电阻值为5欧姆，通过该导体的电流为2安培。

求该导体两端的电压差。

2) 一只灯泡在两个相邻笔触之间的电压差为4伏特，通过灯泡的电流为0.5安培。

求该灯泡的电阻值。

3) 在实验室中，电阻计测量一根导线的电阻值为10欧姆，将该导线连接到一电压为6伏特的电池，求通过导线的电流强度。

4) 一台电风扇的电流为0.8安培，通过电风扇的电压为240伏特。

求该电风扇的电阻值。

5) 一台电视机的电阻值为20欧姆，将电视机连接到电压为220伏特的电源上，求通过电视机的电流强度。

3. 解析与计算解析如下所示：1) 电压差 = 电流 ×电阻= 2 A × 5 Ω = 10 V2) 电阻值 = 电压差 / 电流 = 4 V / 0.5 A = 8 Ω3) 电流强度 = 电压 / 电阻= 6 V / 10 Ω = 0.6 A4) 电阻值 = 电压 / 电流= 240 V / 0.8 A = 300 Ω5) 电流强度 = 电压 / 电阻= 220 V / 20 Ω = 11 A4. 总结通过以上练习题的解析与计算，我们可以应用欧姆定律和相关公式来求解电阻、电流和电压之间的关系。

了解和掌握电阻测量的原理与方法对理解电路和电子设备的工作原理具有重要意义。

在实际应用中，我们通常使用万用表等测量工具来测量电阻值，进一步验证理论计算结果的准确性。

5. 结束语通过这些测量练习题，希望能够帮助学生巩固对电阻测量的理解，并提高解决实际问题的能力。

电阻的测量是物理实验中的基础内容，也是我们理解电路原理的关键所在。

希望同学们能够认真学习和掌握这些知识，为今后深入学习电学打下坚实的基础。

中考物理《电阻的测量》专题训练（附带答案）1.某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。

该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。

（1）闭合开关S前，应将滑动变阻器______（填“R1”或“R2”）的滑片调至最右端；（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；（）（3）根据做出的图像，求得R1的最大阻值为______Ω；（4）滑动变阻器R2的最大阻值至少为______ Ω；（填“20”“25”或“30”）（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。

该小组通过讨论，对产生此现象的原因，提出了多种猜想。

他们提出的下列猜想中，最不合理的一项是______（填序号）。

A．电流表本身有电阻 B．导线本身有电阻C．电压表本身的电阻不够大 D．电压表使用前未调零2.小亮用如图甲所示的电路测量定值电阻R x的阻值。

（1）连接电路时开关应________，滑动变阻器的滑片应移动到________端（选填“左”或“右”）；（2）闭合开关，移动滑片，使电压表示数为2.4V，电流表示数如图乙所示，其读数为________A，待测电阻的阻值约为________Ω；（3）实验中，改变几次滑动变阻器滑片的位置，并记录相应数据，目的是________；（4）完成实验后，小亮按照老师的要求，设计在缺少电压表时测量待测电阻R x阻值的方案。

他选用了一个已知阻值的定值电阻R0和一块电流表等器材，用如图丙所示电路进行测量。

步骤如下：①闭合开关，记录电流表的示数为I1；②断开开关，将电流表改接到图中________（填写元件名称）的右侧。

闭合开关，记录电流表的示数为I2；③用I1、I2和R0写出R x表达式：R x＝________。

3.在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2. 5V，正常工作时阻值大约为8Ω。

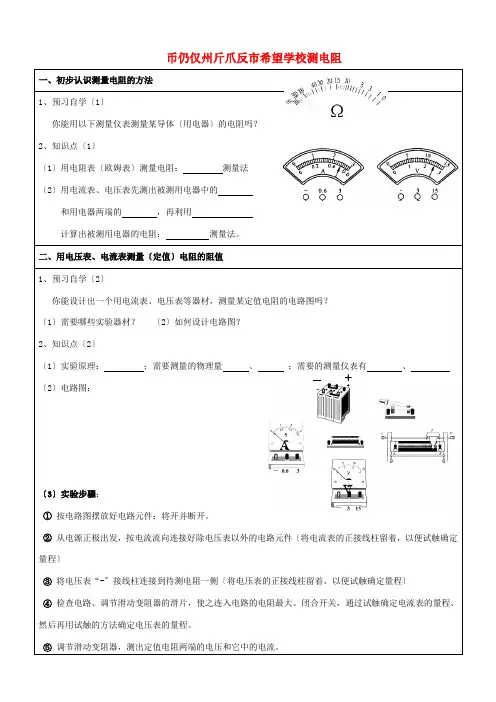

币仍仅州斤爪反市希望学校测电阻一、初步认识测量电阻的方法 1、预习自学〔1〕你能用以下测量仪表测量某导体〔用电器〕的电阻吗？ 2、知识点〔1〕〔1〕用电阻表〔欧姆表〕测量电阻： 测量法 〔2〕用电流表、电压表先测出被测用电器中的 和用电器两端的 ，再利用 计算出被测用电器的电阻： 测量法。

二、用电压表、电流表测量〔定值〕电阻的阻值 1、预习自学〔2〕你能设计出一个用电流表、电压表等器材，测量某定值电阻的电路图吗？ 〔1〕需要哪些实验器材？ 〔2〕如何设计电路图？ 2、知识点〔2〕〔1〕实验原理： ；需要测量的物理量 、 ；需要的测量仪表有 、〔2〕电路图：〔3〕实验步骤：① 按电路图摆放好电路元件：将开并断开。

② 从电源正极出发，按电流流向连接好除电压表以外的电路元件〔将电流表的正接线柱留着，以便试触确定量程〕③ 将电压表“-〞接线柱连接到待测电阻一侧〔将电压表的正接线柱留着，以便试触确定量程〕④ 检查电路、调节滑动变阻器的滑片，使之连入电路的电阻最大。

闭合开关，通过试触确定电流表的量程、然后再用试触的方法确定电压表的量程。

⑤ 调节滑动变阻器，测出定值电阻两端的电压和它中的电流。

AV+⑥改变滑动变阻器，再屡次测量。

⑦断开开关、整理实验器材⑧分析实验数据，得出实验结论。

〔4〕实验记录表格实验次数电压U/V 电流I/A 电阻R/Ω123被测电阻阻值〔5〕滑动变阻器的作用是(1) (2) 。

〔6〕实验中，屡次测量的目的是：。

典型试题考查角度1：测量定值电阻的阻值〔拓展点〕【例l-l】小明在做“伏安法测电阻〞的实验时。

(l)按图所示电路图，用笔画线代替导线将实物连接起来，电压表选用0～3V量程。

(2)闭合开关后，发现电流表示数为零，电压表有明显偏转，那么电路中发生断路的器件是。

(3)改正电路正确无误后开始实验。

前两次的实验数据已填在下面的表格内，第三次实验时电流表的示数如1-1用伏安法测电阻的实验中，某同学连接了如下列图的电路〔电路元件完好，接线柱接线牢固〕。

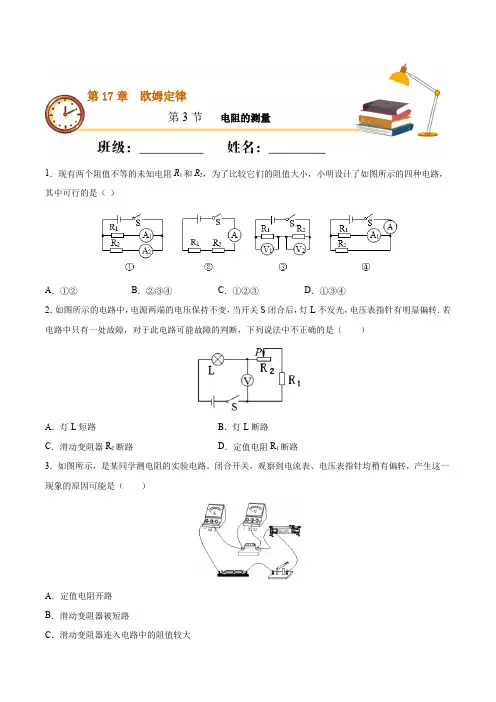

第17章欧姆定律第3节电阻的测量1．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小明设计了如图所示的四种电路，其中可行的是（）A．①②B．②③④C．①②③D．①③④2．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路3．如图所示，是某同学测电阻的实验电路。

闭合开关，观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是（）A．定值电阻开路B．滑动变阻器被短路C．滑动变阻器连入电路中的阻值较大D．定值电阻的阻值较大4．要测量一个阻值约为200Ω的电阻阻值，能提供的器材有：新干电池两节、电流表一只（量程为0-0.6A、0-3A）、电压表一只（量程为0-3V、0-15V）、滑动变阻器R（100Ω 2A）一只、100Ω的定值电阻R0一只、开关和导线若干，利用上述器材设计以下电路，其中能粗略测出R x阻值的是（）A．B．C．D．5．某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“20Ω 1A”字样，实验中该同学填写的实验数据如表所示，下列关于实验的几种说法中正确的是（）①序号“1”的实验数据不是本实验中测得的②序号“4”的实验中，滑动变阻器与待测电阻的阻值之比为2∶1③序号“2”和“5”的实验数据表明待测电阻R，不是定值电阻④仅用该同学的实验器材就能探究电流与电压的关系A．①④B．③④C．①②③D．①③④6．在“伏安法测定值电阻的阻值”的实验中，为了使被测电阻阻值测得更准确些，下列方法可行的是（）A．在可能的情况下，加在电阻两端的电压要尽量大一些B．通过电阻的电流尽量大一些C．取测得的平均值作为待测电阻的阻值D．以上办法都可以7．用“伏安法测电阻”时，潇霄分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U—I 图像，如图所示，对于图像的分析，以下说法错误的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，定值电阻阻值不随其两端的电压和电阻中的电流而改变C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大D．为了减小误差，应该用多次测量求平均值的方法，计算小灯泡的电阻8．在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下能够测出待测电阻R x阻值的电路是A．B．C．D．9．如图所示为测量未知电阻R x的实验电路图，电源两端电压不变，其中R0为阻值已知的定值电阻。

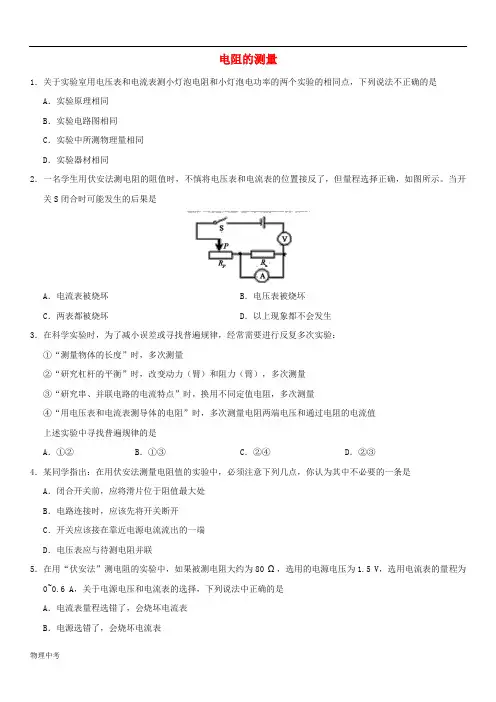

电阻的测量1．关于实验室用电压表和电流表测小灯泡电阻和小灯泡电功率的两个实验的相同点，下列说法不正确的是A．实验原理相同B．实验电路图相同C．实验中所测物理量相同D．实验器材相同2．一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示。

当开关S闭合时可能发生的后果是A．电流表被烧坏 B．电压表被烧坏C．两表都被烧坏 D．以上现象都不会发生3．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验：①“测量物体的长度”时，多次测量②“研究杠杆的平衡”时，改变动力（臂）和阻力（臂），多次测量③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值上述实验中寻找普遍规律的是A．①② B．①③ C．②④ D．②③4．某同学指出：在用伏安法测量电阻值的实验中，必须注意下列几点，你认为其中不必要的一条是A．闭合开关前，应将滑片位于阻值最大处B．电路连接时，应该先将开关断开C．开关应该接在靠近电源电流流出的一端D．电压表应与待测电阻并联5．在用“伏安法”测电阻的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V，选用电流表的量程为0~0.6 A，关于电源电压和电流表的选择，下列说法中正确的是A．电流表量程选错了，会烧坏电流表B．电源选错了，会烧坏电流表C．电流表量程选择不适当，电流表不会有示数D．电源选择不当，电流表指针偏转角度太小，误差大6．要测量一个阻值为数百欧的电阻R x的阻值，提供的器材有：电源电压约3 V，学生用电压表（量程0~3 V）、学生用电流表（量程0~0.6 A）、滑动变阻器（20 Ω 1 A）、电阻箱（0~9999 Ω），开关、导线若干。

在下面图示的电路中，能测出R x阻值的是A． B． C． D．7．在用伏安法测电阻的实验中，下列注意事项中正确的是A．电流表必须是串联在被测电阻和滑动变阻器之间B．连接电路时，开关要断开C．在无法估计被测电流、电压大小时，电流表、电压表应选用较大量程D．闭合开关前，滑片应移在变阻器接入电路阻值最大处8．以下的实验都是同学们非常熟悉的：a.探究电流与电压的关系；b.探究电流与电阻的关系；c.伏安法测电阻；d.探究影响电阻大小的因素。

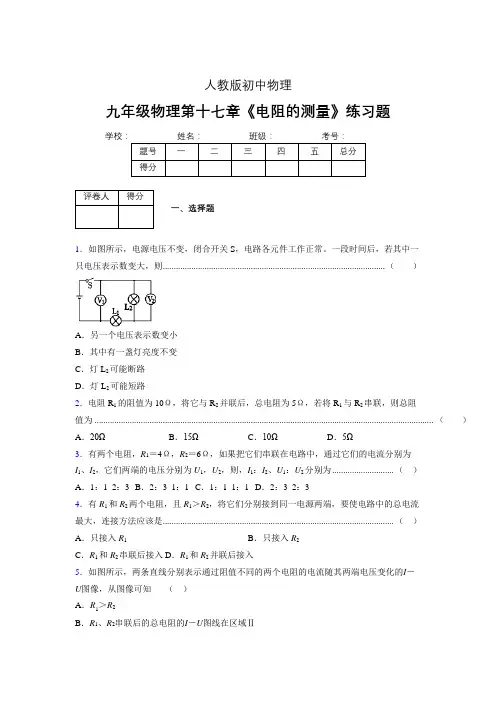

人教版初中物理九年级物理第十七章《电阻的测量》练习题题号一二三四五总分得分评卷人得分一、选择题1．如图所示，电源电压不变，闭合开关S，电路各元件工作正常。

一段时间后，若其中一只电压表示数变大，则..................................................................................................... （）A．另一个电压表示数变小B．其中有一盏灯亮度不变C．灯L2可能断路D．灯L2可能短路2．电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻值为 .......................................................................................................................................................... （）A．20ΩB．15ΩC．10ΩD．5Ω3．有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1：I2、U1：U2分别为............................ （）A．1：1 2：3 B．2：3 1：1 C．1：1 1：1 D．2：3 2：34．有R1和R2两个电阻，且R1＞R2，将它们分别接到同一电源两端，要使电路中的总电流最大，连接方法应该是......................................................................................................... （）A．只接入R1B．只接入R2C．R1和R2串联后接入 D．R1和R2并联后接入5．如图所示，两条直线分别表示通过阻值不同的两个电阻的电流随其两端电压变化的I－U图像，从图像可知（）＞R2A．R1B．R1、R2串联后的总电阻的I－U图线在区域ⅡC．R1、R2并联后的总电阻的I－U图线在区域ⅢD．R1、R2并联后的总电阻的I－U图线在区域Ⅰ6．在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是（）A．连接电路之前，先断开开关B．应先从电源的正极开始连接，开关应靠近电源的正极C．在无法估计被测值大小时，电流表、电压表应选用较大的量程D．不能把电流表直接接在电源的两极上.7．一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是 ....... （）A．两次测量加在灯泡两端的电压不同B．两次测量灯丝温度不同C．两次测量通过灯丝的电流不同D．两次测量室内的温度不同评卷人得分二、填空题8．学校实验室有一只标有“10Ω 1A”的指示灯和一只标有“20Ω 1A”的滑动变阻器，一位同学把它们并联后接在电路中。

17.3电阻的测量一、选择题1、伏安法测电阻实验中，滑动变阻器不能起到的作用是（）A.改变待测电阻两端的电压B.改变电路中的电流C.保护电路D.改变待测电阻的阻值2、在用伏安法测电阻的实验中，下列注意事项中不是必要的是（）A.连接电路之前，先断开开关B.应从电源的正极开始连线，开关应靠近电源的正极C.在无法估计被测值的大小时，电流表、电压表应先用大量程试触D.将滑动变阻器连入电路时，滑片应移到阻值最大的位置3、利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（）A. B.C. D.4、关于伏安法测电阻,下列说法正确的是( )A.为了操作方便,滑动变阻器的滑片应置于中间位置B.为了防止电表被烧坏,电流表和电压表都应选用大量程C.连接电路时,必须从电源的正极开始,按顺序接线D.连接电路时,开关应处于断开状态5、在“测量小灯泡电阻”实验中，某同学连接好电路闭合开关后，发现小灯泡不亮，但电流表有示数.接下来应进行的操作是( )A.更换小灯泡B.更换电源C.检查电路是否断路D.移动滑动变阻器滑片，观察小灯泡是否发光6、在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是( )A.控制电源的电压，以免损坏电压表B.改变电阻两端的电压和电路中的电流，实现多次测量C.使电压表和电流表的读数更加准确D.只能使电阻两端的电压升高，电阻中的电流变大7、对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确．．．的是（）A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差8、如图，同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是（）A.闭合开关前，应将滑动变阻器的滑片滑到最左端B.实验过程中两电表都有可能需要换接较小的量程C.所测小灯泡的电阻可能随电压表的示数的不同而不同D.在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮8题9、在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后( )A.电压表烧坏B.电流表烧坏C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零9题10、若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是( )11、理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。
