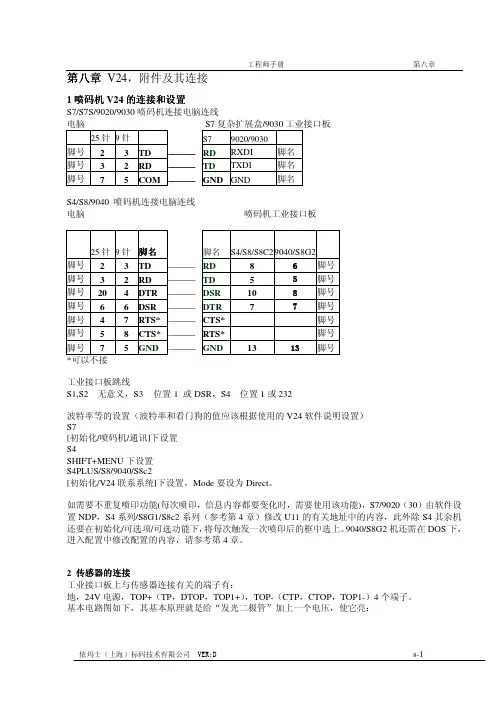

第八章 V24，附件及其连接第八章1喷码机V24的连接和设置S7/S7S/9020/9030喷码机连接电脑连线电脑S7复杂扩展盒/9030工业接口板25针9针S79020/9030脚号 2 3 TD ——— RD RXDI 脚名脚号 3 2 RD ——— TD TXDI 脚名脚号 7 5 COM ——— GND GND 脚名S4/S8/9040 喷码机连接电脑连线电脑喷码机工业接口板脚名 脚名S4/S8/S8C29040/S8G225针9针脚名脚号 2 3 TD ——— RD 8 6脚号脚号 3 2 RD ——— TD 5 5脚号脚号 20 4 DTR ——— DSR 10 8脚号脚号 6 6 DSR ——— DTR 7 7脚号脚号 4 7 RTS* ——— CTS* 脚号脚号 5 8 CTS* ——— RTS* 脚号脚号 7 5 GND——— GND 13 13脚号*可以不接工业接口板跳线S1,S2 无意义，S3 位置1 或DSR，S4 位置1或232波特率等的设置（波特率和看门狗的值应该根据使用的V24软件说明设置）S7[初始化/喷码机/通讯]下设置S4SHIFT+MENU下设置S4PLUS/S8/9040/S8c2[初始化/V24联系系统]下设置，Mode要设为Direct。

如需要不重复喷印功能(每次喷印，信息内容都要变化时，需要使用该功能)，S7/9020（30）由软件设置NDP，S4系列/S8G1/S8c2系列（参考第4章）修改U11的有关地址中的内容，此外除S4其余机还要在初始化/可选项/可选功能下，将每次触发一次喷印后的框中选上。

9040/S8G2机还需在DOS下，进入配置中修改配置的内容，请参考第4章。

2 传感器的连接工业接口板上与传感器连接有关的端子有：地，24V电源，TOP+（TP，DTOP，TOP1+），TOP-（CTP，CTOP，TOP1-）4个端子。

基本电路图如下，其基本原理就是给“发光二极管”加上一个电压，使它亮：一般的依玛士自己商标的传感器（看到目标信号线高电平）的连接方式如下：对于其它型号的传感器，可以先接好电源线和地线，然后用万用表直流电压档检查传感器看到目标时信号线的电压，如电压为24V 左右，按上图接信号线和短接线。

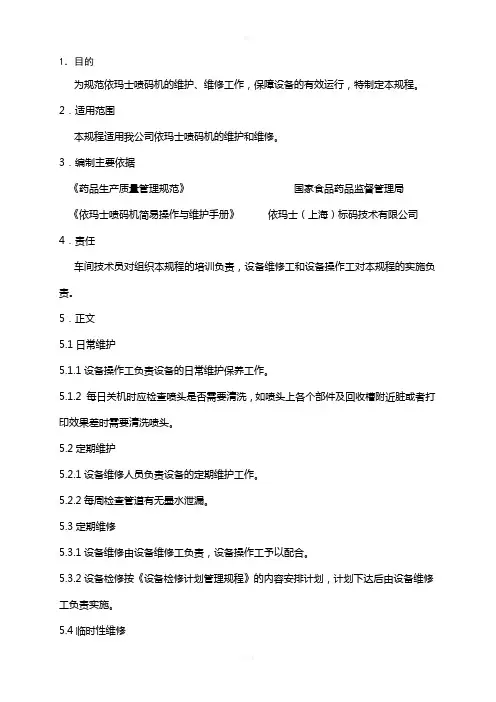

1．目的为规范依玛士喷码机的维护、维修工作，保障设备的有效运行，特制定本规程。

2．适用范围本规程适用我公司依玛士喷码机的维护和维修。

3．编制主要依据《药品生产质量管理规范》国家食品药品监督管理局《依玛士喷码机简易操作与维护手册》依玛士（上海）标码技术有限公司4．责任车间技术员对组织本规程的培训负责，设备维修工和设备操作工对本规程的实施负责。

5．正文5.1日常维护5.1.1设备操作工负责设备的日常维护保养工作。

5.1.2 每日关机时应检查喷头是否需要清洗，如喷头上各个部件及回收槽附近脏或者打印效果差时需要清洗喷头。

5.2定期维护5.2.1设备维修人员负责设备的定期维护工作。

5.2.2每周检查管道有无墨水泄漏。

5.3定期维修5.3.1设备维修由设备维修工负责，设备操作工予以配合。

5.3.2设备检修按《设备检修计划管理规程》的内容安排计划，计划下达后由设备维修工负责实施。

5.4临时性维修5.4.1设备使用中出现临时部件损坏时，临时安排对其损坏部件进行维修。

5.5故障问题解决办法5.5.1屏幕警告信号处理5.5.1.1当有故障时，按“i”键查询故障和报警，再按+键，根据中文显示故障和报警的名称和提示处理方式。

5.5.1.2 常见故障及维修方法被油墨沾污，否则用酒精擦洗；3. 检查喷头上有无信息被选择；喷印信息中有无内容；4. 检查当前信息的喷印参数: 喷印方式（不要选同步器方式），触发方式，喷印速度和喷印延迟等设置是否正确。

5. 如使用同步器，请检查是否随传送带旋转。

6. 联系依玛士工程师。

5．6设备计划性大、小、中修后填写设备维修记录。

6．相关文件与记录SMP-EM- 《设备检修计划管理规程》SOP-EM- 《依玛士喷码机操作规程》S0P-EM/C- 《依玛士喷码机清洁规程》分发部门：质量保证部、生产中心、设备工程部、栓剂车间起草人：起草日期：年月日部门审核人：审核日期：年月日QA 审核人：审核日期：年月日批准人：批准日期：年月日。

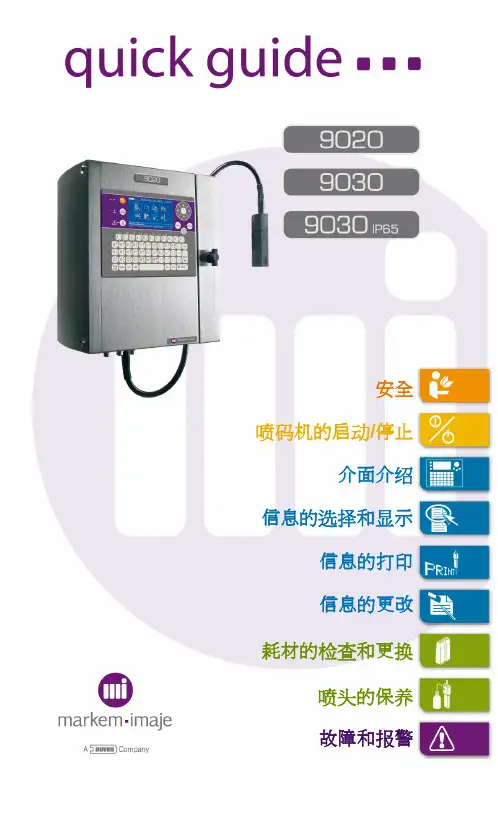

使用说明
安全
喷码机的启动/停止
介面介绍
信息的选择和显示
信息的打印
信息的更改
耗材的检查和更换
喷头的保养
故障和报警
安全
E
___________________________________________________________________________________
使用说明
安全使用说明
安全
使用说明
安全使用说明
安全
使用说明
安全使用说明
安全
使用说明
9020 - 9030 使用说明
喷码机的启动
喷码机关闭■
日常关闭
使用说明
介面介绍
信息选择■
选择喷印信息
使用说明
显示信息
使用说明
信息打印
15
“PARIS”这条信息喷印就绪
使用说明
信息的更改
使用说明
耗材
17油墨添加剂
盒内余量水平
使用说明
喷头的保养
使用说明
喷头的保养（续）清洗喷头仔细将其干燥，然后
使用说明
故障与报警
使用说明
照片和图示未在细节上结合描述。

明。

马肯依玛士保留修改产品规格的权利，恕不提前通知。

禁止以任何形式复制本文档或本文档的部分内容。

原始手册的翻译： 原始手册（法文）可从打印机随附的 CD-ROM 中获得。

使用说明
A39544-A。

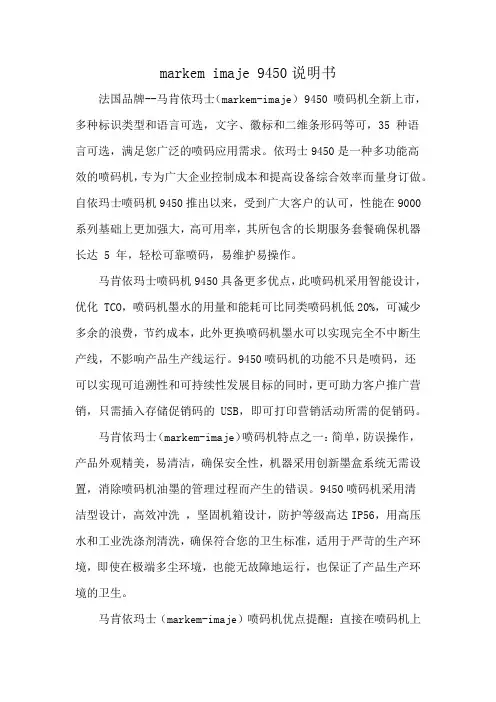

markem imaje 9450说明书法国品牌--马肯依玛士（markem-imaje） 9450 喷码机全新上市，多种标识类型和语言可选，文字、徽标和二维条形码等可，35 种语言可选，满足您广泛的喷码应用需求。
