夹具设计培训标题：夹具设计培训一、引言在现代制造业中，夹具作为一种重要的工艺装备，对提高生产效率、保证产品质量具有举足轻重的作用。
夹具设计培训旨在培养具备夹具设计、制造、调试和维护能力的专业人才，以满足我国制造业对夹具设计人才的需求。
本文将从夹具设计的基本概念、培训目标、课程设置、教学方法等方面进行详细阐述。
二、夹具设计基本概念1. 夹具的定义：夹具是一种用于定位、支撑、固定工件，以便进行加工、测量和装配的工艺装备。
2. 夹具的分类：根据夹具的功能和用途，可分为定位夹具、夹紧夹具、复合夹具等。
3. 夹具的组成：夹具通常由定位元件、夹紧元件、导向元件、支撑元件、连接元件和辅助元件等组成。
三、培训目标1. 掌握夹具设计的基本理论和方法。
2. 熟悉各类夹具的结构、原理和应用。
3. 具备夹具设计、制造、调试和维护的能力。
4. 能根据工件加工要求，独立完成夹具的设计和选用。
5. 了解夹具行业的发展动态和技术趋势。
四、课程设置1. 夹具设计基础知识：夹具概述、夹具分类、夹具组成、夹具设计原则等。
2. 定位元件设计：定位原理、定位误差分析、定位元件选用等。
3. 夹紧元件设计：夹紧原理、夹紧力计算、夹紧元件选用等。
4. 导向元件设计：导向原理、导向误差分析、导向元件选用等。
5. 支撑元件设计：支撑原理、支撑元件选用等。
6. 连接元件设计：连接原理、连接元件选用等。
7. 夹具控制系统设计：气动、液压、电动控制系统原理及设计。
8. 夹具制造工艺：夹具加工工艺、装配工艺、调试工艺等。
9. 夹具设计实例：各类夹具设计案例分析。
10. 夹具新技术与发展趋势：自动化、智能化夹具技术，绿色制造与可持续发展等。
五、教学方法1. 理论教学：采用课堂讲授、案例分析、专题讨论等形式，系统讲解夹具设计相关理论和方法。
2. 实践教学：设置课程实验、实习等环节，让学生动手操作，提高实际操作能力。
3. 企业实践：组织学生到企业参观实习，了解夹具在实际生产中的应用，增强学生的实践能力。
夹具设计培训讲义一、教学内容本讲义主要介绍夹具设计的基本概念、类型、设计原则和方法。
内容包括：1. 夹具的定义、作用和分类；2. 夹具设计的基本原则；3. 夹具的结构设计；4. 夹具的力学分析；5. 夹具的制造和安装。
二、教学目标1. 使学生了解夹具设计的基本概念和作用，掌握夹具的分类及设计原则；2. 培养学生具备夹具结构设计和力学分析的能力；3. 引导学生了解夹具的制造和安装过程，提高学生的实际操作能力。
三、教学难点与重点重点：夹具设计的基本原则、结构设计和力学分析。
难点：夹具的力学分析、实际操作。
四、教具与学具准备教具：投影仪、黑板、粉笔；学具：讲义、笔记本、绘图工具。
五、教学过程1. 引入：通过展示实际夹具产品，让学生了解夹具在工业生产中的重要性，激发学生的学习兴趣；2. 讲解：讲解夹具的定义、作用和分类，让学生掌握基本概念；3. 分析：讲解夹具设计的基本原则，引导学生学会分析夹具的结构和力学性能；4. 实践：让学生根据给定要求，设计一个简单的夹具，培养学生的实际操作能力；5. 讨论：组织学生讨论夹具设计中的注意事项，提高学生的解决问题的能力；六、板书设计1. 夹具定义、作用和分类；2. 夹具设计原则；3. 夹具结构设计要点；4. 夹具力学分析方法；5. 夹具制造和安装过程。
七、作业设计1. 题目：设计一个用于加工轴类零件的夹具，给出设计方案和理由；答案：略。
2. 题目：分析一个实际夹具的力学性能，并提出改进措施；答案：略。
八、课后反思及拓展延伸1. 反思：本讲义让学生掌握了夹具设计的基本概念和原则，但在实际操作方面仍有待加强；2. 拓展：下一讲义将介绍夹具的制造和安装，让学生了解夹具在实际生产中的应用；3. 延伸：组织学生参观工厂，了解夹具在生产线上的作用，提高学生的实践能力。
重点和难点解析一、教学内容重点和难点解析：在教学内容中，夹具的定义、作用和分类，以及夹具设计的基本原则是本讲义的核心内容。

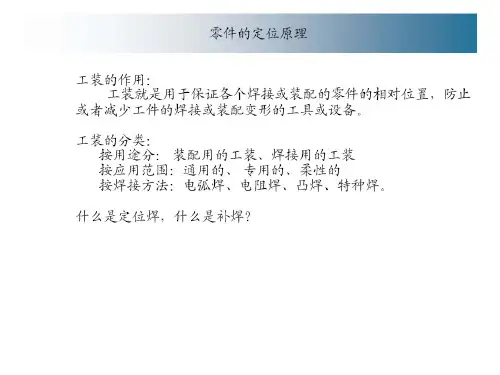

车身焊装夹具基础（技能培训讲义）1、焊装夹具基本构造1.1、焊装夹具的用途（图1-1）焊装夹具在车身生产中的作用是：通过夹具上的定位销（基准销）、S 面型块（基准面）、夹紧臂等组件的协调作用，将工件（冲压件或总成件）安装到工艺设定的位置上并夹紧，不让工件活动位移，保证车身焊接精度的一致性和稳定性。
1.2、焊装夹具基本构造（图1-2）夹具的基本构造：如图1-2所示，由台板、支座、L 板、基准销、基准面、夹紧机构（气缸、夹紧臂、U 型限位块等）等组成。
图1-2夹紧臂汽缸L 板支座基准面台板基准销图1-1夹紧臂 工件定位销1.2.1、台板（图1-2-1）a、用途用于安装夹具组件，上表面加工有坐标刻度线，用于夹具基准状况的检测（如：三座标检测仪检测用）。
b、安装要求台面应处于水平状态（工艺设计要求倾斜放置的除外），安装时用测量仪、水平仪或透明胶管灌水检查校水平。
多台连线安装的夹具（特别是采用举升自动搬送的装置），同轴度和水平度、节距应符合设计要求。
图1-2-1c、使用保养保持台面清洁、无焊渣、油污、灰尘附着、无分流烧伤或撞击凸凹痕迹，座标刻度线清晰完整，严禁在台面上敲击作业。
1.2.2、支座（图1-2-2）a 、用途用于支撑夹具台板、夹具高度调节和安放水平调整，使夹具按工艺布置要求定置安放。
b 、安装要求连接螺栓紧固可靠，调节螺杆应有垫板支撑，夹具定置调整符合要求后，要将调节螺杆螺母拧紧，若是大型夹具或连线夹具垫板应和基础预埋件可靠连接（焊接）。
c 、使用保养定期检查拧紧连接螺栓和螺杆锁紧螺母，定期检查调整台板的水平度。
1.2.3、L 板（图1-2-3）图1-2-3图1-2-2连接螺栓垫板调节螺杆支座a、用途用于安装夹具型块（S面元件）、基准销组件、夹紧机构、导向装置等夹具组件。
b、安装要求采用高强螺栓与台板连接，并配定位销定位，同夹具组件的连接也应采用高强螺栓连接，并配定位销定位。
c、使用保养定期检查拧紧连接螺栓（最好用记号笔做标记），定期检查定位销有否松动或脱落。

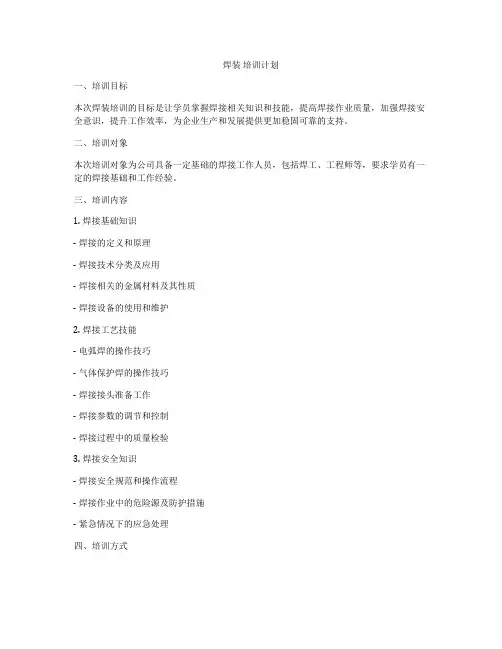

焊装培训计划一、培训目标本次焊装培训的目标是让学员掌握焊接相关知识和技能，提高焊接作业质量，加强焊接安全意识，提升工作效率，为企业生产和发展提供更加稳固可靠的支持。
二、培训对象本次培训对象为公司具备一定基础的焊接工作人员，包括焊工、工程师等，要求学员有一定的焊接基础和工作经验。
三、培训内容1. 焊接基础知识- 焊接的定义和原理- 焊接技术分类及应用- 焊接相关的金属材料及其性质- 焊接设备的使用和维护2. 焊接工艺技能- 电弧焊的操作技巧- 气体保护焊的操作技巧- 焊接接头准备工作- 焊接参数的调节和控制- 焊接过程中的质量检验3. 焊接安全知识- 焊接安全规范和操作流程- 焊接作业中的危险源及防护措施- 紧急情况下的应急处理四、培训方式本次培训采用理论与实践相结合的方式进行，分为课堂教学和实际操作两个环节，课堂教学主要介绍焊接的相关理论知识和技术要点，实际操作则是由专业的教师进行指导和辅导，让学员亲自动手进行焊接练习，以便更好地掌握焊接技能。
五、培训安排1. 理论学习阶段- 在公司指定的培训教室进行相关理论课程学习，包括焊接基础知识、焊接工艺技能和焊接安全知识等。
- 学习时间：每天上午9:00-12:00，连续学习5天2. 实际操作阶段- 在公司指定的实训车间进行焊接实际操作训练，由专业教师进行实时指导和辅导，让学员亲自进行焊接练习。
- 实训时间：每天下午13:30-17:30，连续实训5天3. 结业考核- 培训结束后进行结业考核，通过考核者颁发结业证书，未通过者可以选择再次培训。
六、培训师资培训教师由公司内部专业焊接技术人员和外部专业培训机构的专家共同组成，确保学员能够得到全面、系统的培训服务。
七、培训设备培训教室和实训车间已经准备好了所需的教学设备和工具，包括焊接设备、焊接材料、探伤仪器等，确保学员能够进行顺利的学习和实践操作。
八、培训收益1. 学员将能够全面掌握焊接的相关知识和技能，提高焊接作业质量和工作效率。
工装夹具(治具)设计培训课程工装夹具（治具）设计培训课程1. 引言工装夹具（治具）是机械加工、装配和检验过程中不可或缺的工具，其设计的合理性和准确性直接影响到产品的质量和生产效率。
为了提高工装夹具设计人员的专业素养，提升我国工装夹具设计水平，本课程将针对工装夹具设计的基本原理、方法和技巧进行系统培训。
通过本课程的学习，学员将能够掌握工装夹具设计的基本流程，运用相关软件进行设计，并具备一定的创新能力。
2. 课程目标（1）掌握工装夹具设计的基本原理和流程；（2）熟悉工装夹具的各类零部件及其功能；（3）学会运用相关软件进行工装夹具设计；（4）掌握工装夹具设计的优化方法和技巧；（5）具备一定的工装夹具设计创新能力。
3. 课程内容（1）工装夹具概述1.1 工装夹具的定义与分类1.2 工装夹具的作用和重要性1.3 工装夹具设计的基本原则（2）工装夹具设计基本原理2.1 夹紧力分析2.2 夹紧力计算2.3 夹紧元件选用与布局（3）工装夹具设计流程3.1 需求分析3.2 总体方案设计3.3 详细设计3.4 设计验证与优化（4）工装夹具零部件及其功能4.1 夹紧元件4.2 定位元件4.3 导向元件4.4 支承元件4.5 紧固元件（5）工装夹具设计软件应用5.1 CAD软件在工装夹具设计中的应用5.2 CAE软件在工装夹具设计中的应用（6）工装夹具设计优化方法与技巧6.1 夹紧力优化6.2 定位精度优化6.3 结构优化（7）工装夹具设计创新能力培养7.1 创新思维训练7.2 设计方法创新7.3 新技术应用4. 课程安排本课程共计8周，每周2次课，每次课2小时。
课程安排如下：第1周：工装夹具概述、工装夹具设计基本原理第2周：工装夹具设计流程、工装夹具零部件及其功能第3周：工装夹具设计软件应用（一）第4周：工装夹具设计软件应用（二）第5周：工装夹具设计优化方法与技巧（一）第6周：工装夹具设计优化方法与技巧（二）第7周：工装夹具设计创新能力培养（一）第8周：工装夹具设计创新能力培养（二）5. 课程考核（1）平时成绩：50%，包括课堂表现、作业完成情况等；（2）期末考试：50%，采用闭卷形式，考试内容涵盖课程所学知识点。
