济源职业技术学院毕业设计题目二级直齿圆柱齿轮减速器系别机电系专业机电一体化班级机电0808 姓名乔吉培学号08010813指导教师菅毅日期2010年12月设计任务书题目：带式运输机传动系统中的二级直齿圆柱齿轮减速器设计要求：1：运输带的有效拉力为F=2500N2：运输带的工作速度为V=1.7m/s3：卷筒直径为D=300mm5：两班制连续单向运转（每班8小时计算）载荷变化不大室内有粉尘6：工作年限十年（每年300天计算）小批量生产设计进度要求：第一周拟定分析传动装置的设计方案：第二周选择电动机计算传动装置的运动和动力参数：第三周进行传动件的设计计算校核轴轴承联轴器键等：第四周绘制减速器的装配图：第五周准备答辩指导教师（签名）：摘要齿轮传动是现代机械中应用最广的一种传动形式它由齿轮、轴、轴承及箱体组成的齿轮减速器用于原动机和工作机或执行机构之间起匹配转速和传递转矩的作用齿轮减速器的特点是效率高、寿命长、维护简便因而应用极为广泛本设计讲述了带式运输机的传动装置--二级圆柱齿轮减速器的设计过程首先进行了传动方案的评述选择齿轮减速器作为传动装置然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）运用AutoCAD软件进行齿轮减速器的二维平面设计完成齿轮减速器的二维平面零件图和装配图的绘制关键词：齿轮啮合轴传动传动比传动效率目录1、引言 12、电动机的选择 22.1. 电动机类型的选择 22.2．电动机功率的选择 22.3．确定电动机的转速 23、计算总传动比及分配各级的传动比 43.1. 总传动比 43.2．分配各级传动比 44、计算传动装置的传动和动力参数 54.1.电动机轴的计算 54.2.Ⅰ轴的计算(减速器高速轴) 54.3.Ⅱ轴的计算(减速器中间轴) 54.4.Ⅲ轴的计算(减速器低速轴) 64.5.Ⅳ轴的计算(卷筒轴) 65、传动零件V带的设计计算75.1.确定计算功率75.2.选择V带的型号75.3.确定带轮的基准直径dd1 dd2 75.4.验算V带的速度75.5.确定V带的基准长度Ld和实际中心距a 75.6.校验小带轮包角ɑ1 85.7.确定V带根数Z 85.8.求初拉力F0及带轮轴的压力FQ 85.9.设计结果96、减速器齿轮传动的设计计算 106.1.高速级圆柱齿轮传动的设计计算106.2.低速级圆柱齿轮传动的设计计算117、轴的设计 147.1.高速轴的设计147.2.中间轴的设计157.3.低速轴的设计168、滚动轴承的选择209、键的选择 2010、联轴器的选择2111、齿轮的润滑2112、滚动轴承的润滑2113、润滑油的选择2214、密封方法的选取22结论23致谢24参考文献251、引言计算过程及说明国外减速器现状齿轮减速器在各行各业中十分广泛地使用着是一种不可缺少的机械传动装置当前减速器普遍存在着体积大、重量大或者传动比大而机械效率过低的问国外的减速器以德国、丹麦和日本处于领先地位特别在材料和制造工艺方面占据优势减速器工作可靠性好使用寿命长但其传动形式仍以定轴齿轮传动为主体积和重量问题也未解决好最近报导日本住友重工研制的FA型高精度减速器美国Jan-Newton公司研制的X-Y式减速器在传动原理和结构上与本项目类似或相近都为目前先进的齿轮减速器当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展因此除了不断改进材料品质、提高工艺水平外还在传动原理和传动结构上深入探讨和创新平动齿轮传动原理的出现就是一例减速器与电动机的连体结构也是大力开拓的形式并已生产多种结构形式和多种功率型号的产品目前超小型的减速器的研究成果尚不明显在医疗、生物工程、机器人等领域中微型发动机已基本研制成功美国和荷兰近期研制分子发动机的尺寸在纳米级范围如能辅以纳米级的减速器则应用前景远大2、电动机的选择2.1. 电动机类型的选择按已知的工作要求和条件选用Y型全封闭笼型三相异步电动机2.2．电动机功率的选择Pd=Fv/(1000ηηw)由电动机的至工作机之间的总效率为ηηw=η1η23η32η4η5η6η1、η2、η3、η4、η5、η6分别为带的传动、齿轮传动的轴承、齿轮传动、齿轮传动联轴器、卷筒轴的轴承、卷筒的效率则ηηw=0.96³0.993³0.972³0.97³0.98³0.96=0.82Pd=Fv/(1000ηηw)=2500³1.7／1000³0.82=5.2kw2.3．确定电动机的转速卷筒轴的工作转速为nW =60³1000³V／ΠD=60³1000³1.7／300³π=108.28r／min取V带传动比i 1=2 ~4齿轮传动比i2=8~40则总传动比为i总=16~160故电动机转速的可选范围nd=i总³nW=﹙16~160﹚³108.28r／min=﹙1732~17325﹚r／min符合这一范围的同步转速有3000 r／min再根据计算出的容量由参考文献【1】查得Y132s1-2符合条件型号额定功率同步转速满载转速Y132s1-25.5 kw3000r／min2900r／min3、计算总传动比及分配各级的传动比3.1. 总传动比i总=n电动/nW=2900/108.28=26.783.2．分配各级传动比i1为V带传动的传动比 i1的范围（2~4） i1=2.5 i2为减速器高速级传动比i3为低速级传动比i4为联轴器连接的两轴间的传动比 i4 =1i总= i1 i2 i3 i4i2 i3=26.78/2.5=10.71i2=(1.3 i2 i3)1/2=3.7i3=2.94、计算传动装置的传动和动力参数4.1.电动机轴的计算n0=nm=2900r／minP0= Pd =5.2kwT0＝9550³P0／n0＝9550³5.2／2900=17.12N.m4.2.Ⅰ轴的计算(减速器高速轴)n1=n0／i1=2900／2.5=1160r／minP1=P0³η1＝5.2³0.96＝4.99kwT1＝9550³P1／n1带＝9550³4.99／1160＝41.1N.m4.3.Ⅱ轴的计算(减速器中间轴)n2=n1／i2=1160／3.7=313.51 r／minP2=P1³η22³η3=4.99³0.992³0.97=4.75kwT2＝9550³P2／n2＝9550³4.75／313.51＝144.57 N.m4.4.Ⅲ轴的计算(减速器低速轴)n3=n2／i3=313.51／2.9＝108.11r／minP3＝P2³η2³η3³η4＝4.75³0.99³0.97³0.97＝4.42kwT3＝9550³P3／n3＝9550³4.42／108.11＝390.53 N.m4.5.Ⅳ轴的计算(卷筒轴)n4=n3＝108.11r／minP4＝P3³η5³η6＝4.42³0.98³0.96＝4.16kwT4＝9550³P4／n4＝9550³4.16／108.11＝367.41 N.m5、传动零件V带的设计计算5.1.确定计算功率PC=KA²P额=1.1²5.5=6.05 kw5.2.选择V带的型号由PC的值和主动轮转速由【1】图8.12选A型普通V带5.3.确定带轮的基准直径dd1 dd2由【1】表8.6和图8.12 选取dd1＝80mm且dd1＝80mm＞dmin＝75mm大带轮基准直径为dd2＝dd1³n0／n1=2900³80／1160＝200mm按【1】表8.3选取标准值dd2＝200mm 则实际传动比ii ＝dd2／dd1＝200／80＝2.5主动轮的转速误差率在±5％内为允许值5.4.验算V带的速度V＝Π³dd1³n0／60000＝12.14m／s在5~25 m／s范围内5.5.确定V带的基准长度Ld和实际中心距a按结构设计要求初定中心距a0=500mmL0＝2 a0＋∏﹙dd1＋dd2﹚／2＋﹙dd2－dd1﹚2／4 a0 ＝1000＋∏³280／2＋1602／2000=1446.8mm由【1】表8.4选取基准长度Ld＝1400mm实际中心距a为a＝a0＋﹙Ld－L0﹚／2＝1000+﹙1400－1446.8﹚／2＝ 476.6mm5.6.校验小带轮包角ɑ1α＝[180°－﹙dd2－dd1﹚／a ] ³57.3°＝[180°－﹙200－80﹚／476.6] ³57.3°＝165.6°＞120°合格5.7.确定V带根数ZZ≥Pc／[P0] ＝Pc／﹙P0＋ΔP0﹚³Kα³KcP0＝[1.22＋﹙1.29－1.22﹚³﹙2900－2800﹚／﹙3200－2800﹚] ＝1.24kwΔP0＝Kb³n0³﹙1－1／Ki﹚＝0.0010275³2900³﹙1－1／1.1373﹚＝0.3573kwKL＝0.96Kα＝0.97Z＝6.05／﹙1.24＋0.3573﹚³0.97³0.96＝4.06圆整得Z=45.8.求初拉力F0及带轮轴的压力FQ由【1】表8.6查得q＝0.1kg／mF0＝500³Pc2.5／Kα－1﹚／z³V＋qV2＝113N轴上压力Fq为Fq＝2³F³z³sin165.6／2＝2³113³4³sin165.6／2＝894.93N5.9.设计结果选用4根A－1400GB／T11544－1997的V带中心距476.6mm 轴上压力894.93N 带轮直径80mm和200mm6、减速器齿轮传动的设计计算6.1.高速级圆柱齿轮传动的设计计算6.1.1.选择齿轮材料及精度等级小齿轮选用45号钢调质硬度为220~250HBS大齿轮选用45号钢正火硬度为170~210HBS因为是普通减速器故选用9级精度要求齿面粗糙度Ra≦3.2~6.3μm6.1.2.按齿面接触疲劳强度设计T1=41.1N²m=41100N²mm由【1】表10.11查得K=1.1选择齿轮齿数小齿轮的齿数取25则大齿轮齿数Z2=i2²Z1=92.5圆整得Z1=93齿面为软齿面由【1】表10.20选取Ψd=1由【1】图10.24查得σHLim1 =560 MPa σHLim2 =530 MPa由表【1】10.10查得SH=1 N1=60njLh=60³1160³1³( 10³300³16) ＝3.34³109N2= N1／ i2=3.34³109／3.7=9.08³108查【1】图10.27知ZNT1=0.9 ZNＴ２=1[σH]1= ZNT1³σHLim1／SH＝0.9³560／1=504 MPa[σH]2= ZNT2³σHLim2／SH＝1³530／1 =530 MPa故d1≧76.43³[KT1﹙i2＋1﹚／Ψd³i2³[σH]12]1／3=76.43³[1.1³41100³﹙3.7＋1﹚／1³3.7³5042]1／3=46.62mmm= d1／Z1=46.62／25=1.86由【1】表10.3知标准模数 m=26.1.3.计算主要尺寸d1=m Z1=2³25=50mmd2=m Z2=2³93=186mmb=Ψdd1=1³50=50mm小齿轮的齿宽取 b2=50mm 大齿轮的齿宽取 b1=55ma=m﹙Z1＋Z2﹚／2=2³﹙25＋93／2=118m6.1.4.按齿根弯曲疲劳强度校核查【1】表10.13得 YF1 =2.65 YF2=2.18应力修正系数YS查【1】表10.14得 YS1=2.21 YS2=1.79许用弯曲应力[σF]由【1】图10.25查得σFlim1 =210 MPa σFlim2 =190 MPa由【1】表10.10差得 SF=1.3由【1】图10.26查得 YNT1=YNT2=0.9有公式(10.14)可得[σF]1= YNT1³σFlim1／SF =210³0.9／1.3=145.38 MPa[σF]2= YNT2³σFlim2／SF =190³0.9／1.3=131.54 MPa 故σF1 =2KT YF YS／bm2Z1=76.19MPa＜[σF]1=145.38MPaσF2 =σF1³YF2³YS2／YF1³YS1＝76.19³2.21³1.79／2.65³1.59 ＝71.53MPa＜[σF]2 ＝131.54MPa所以齿根弯曲强度校核合格6.1.5.检验齿轮圆周速度V＝πd1³n1／60000＝3.14³50³1160／60000＝3.03 m/s由【1】表10.22可知选9级精度是合适的6.2.低速级圆柱齿轮传动的设计计算6.2.1.选择齿轮材料及精度等级小齿轮选用45号钢调质硬度为220~250HBS大齿轮选用45号钢正火硬度为170~210HBS因为是普通减速器故选用9级精度要求齿面粗糙度Ra≦3.2~6.3μm6.2.2.按齿面接触疲劳强度设计T2=144.57N²m=145000N²mm n2=313.51r／min由【1】表10.11查得K=1.1选择齿轮齿数小齿轮的齿数取31则大齿轮齿数Z2=i3²Z1=89.9圆整得Z1=90齿面为软齿面由【1】表10.20选取Ψd=1由【1】图10.24查得σHLim1 =550 MPa σHLim2 =530 MPa由表【1】10.10查得SH=1 N1=60njLh=60³313.51³1³( 10³300³16) ＝9.03³108N2= N1／ i3=9.03³108／2.9=3.11³108查【1】图10.27知ZNT1=1 ZNＴ２=1.06[σH]1= ZNT1³σHLim1／SH＝1³550／1=550 MPa[σH]2= ZNT2³σHLim2／SH＝1.06³530／1 =562 MPa故d1≧76.43³[KT1﹙i2＋1﹚／Ψd³i3³[σH]12]1／3=76.43³[1.1³145000³﹙2.9＋1﹚／1³2.9³5502]1／3=68.02mmm= d1／Z1=68.02／31=2.2由【1】表10.3知标准模数 m=2.56.2.3.计算主要尺寸d1=m Z1=2.5³31=77.5mmd2=m Z2=2.5³90=225mmb=Ψdd1=1³77.5=77.5mm大齿轮的齿宽取 b2=80mm 小齿轮的齿宽取 b1=85mma=m﹙Z1＋Z2﹚／2=2³﹙31＋90)／2=151.25m6.2.4.按齿根弯曲疲劳强度校核查【1】表10.13得 YF1 =2.53 YF2=2.22应力修正系数YS查【1】表10.14得 YS1=1.64 YS2=1.79许用弯曲应力[σF]由【1】图10.25查得σFlim1 =210 MPa σFlim2 =190 MPa由【1】表10.10差得 SF=1.3由【1】图10.26查得 YNT1=YNT2=1有公式(10.14)可得[σF]1= YNT1³σFlim1／SF =210³1／1.3=162 MPa[σF]2= YNT2³σFlim2／SF =190³1／1.3=146 MPa故σF1 =2KT YF YS／bm2Z1=85.4MPa＜[σF]1=162MPaσF2 =σF1³YF2³YS2／YF1³YS1＝85.4³2.22³1.79／2.53³1.64 ＝81.8MPa＜[σF]2 ＝146MPa所以齿根弯曲强度校核合格6.2.5.检验齿轮圆周速度V＝πd1³n1／60000＝3.14³77.5³313.51／60000＝1.27 m/s 由【1】表10.22可知选9级精度是合适的7、轴的设计7.1.高速轴的设计7.1.1.选择轴的材料及热处理由已知条件知减速器传递的功率属于小功率对材料无特殊要求故选用45号钢并经调质处理7.1.2.按钮转强度估算直径根据表【1】表14.1得C＝107～118 P1=4.99Kw又由式 d1≧C³﹙P1／n1﹚1／3d1≧﹙107～118﹚³﹙4.99／1160﹚1／3＝17.5～19.35 mm 考虑到轴的最小直径要连接V带会有键槽存在故将估算直径加大3％～5％取为18.03～20.32mm 由设计手册知标准直径为20mm7.1.3.设计轴的直径及绘制草图确定轴上零件的位置及固定方式此轴为齿轮轴无须对齿轮定位轴承安装于齿轮两侧的轴段采用轴肩定位周向采用过盈配合确定各轴段的直径由整体系统初定各轴直径轴颈最小处连接V带d1=20mmd2=27mm轴段3处安装轴承d3=30mm齿轮轴段d4=38mmd5=d3=30mm确定各轴段的宽度由带轮的宽度确定轴段1的宽度B=(Z-1)e+2f（由【1】表8.5得）B=63mm所以b1=75mm；轴段2安装轴承端盖b2取45mm轴段3、轴段5安装轴承由【2】附表10.2查的选6206标准轴承宽度为16mmb3=b5=16mm；齿轮轴段由整体系统决定初定此段的宽度为b4=175mm按设计结果画出草图如图1-1图1-17.2.中间轴的设计7.2.1.选择轴的材料及热处理由已知条件知减速器传递的功率属于小功率对材料无特殊要求故选用45号钢并经调质处理7.2.2.按钮转强度估算直径根据表【1】表14.1得C＝107～118 P2=4.75Kw又由式 d1≧C³﹙P2／n2﹚1／3d1≧﹙107～118﹚³﹙4.75／313.51﹚1／3＝26.75～29.5 mm 由设计手册知标准直径为30mm7.2.3.设计轴的直径及绘制草图确定轴上零件的位置及固定方式此轴安装2个齿轮如图2-1所示从两边安装齿轮两边用套筒进行轴向定位周向定位采用平键连接轴承安装于齿轮两侧轴向采用套筒定位周向采用过盈配合固定确定各轴段的直径由整体系统初定各轴直径轴段1、5安装轴承d1=30mm轴段2、4安装齿轮d2=35mm轴段3对两齿轮轴向定位d3=42mmd4=35mmd5=d1=30mm确定各轴段的宽度如图2-1所示由轴承确定轴段1的宽度由【2】附表10.2查的选6206标准轴承宽度为16mm所以b1= b5=33mm；轴段2安装的齿轮轮毂的宽为85mmb2取83mm轴段4安装的齿轮轮毂的宽为50mmb4=48mm按设计结果画出草图如图2-1图2-17.3.低速轴的设计7.3.1.选择轴的材料及热处理由已知条件知减速器传递的功率属于小功率对材料无特殊要求故选用45号钢并经调质处理由【1】表14.7查的强度极限σb＝650MP再由表14.2得需用弯曲用力[σ﹣1b]＝60MPa7.3.2.按钮转强度估算直径根据【1】表14.1得C＝107～118 P3=4.42KwT3＝390.53 N.mn3＝108.11r／min又由式 d1≧C³﹙P3／n3﹚1／3d1≧﹙107～118﹚³﹙4.42／108.11﹚1／3＝37.45～41.3 mm 考虑到轴的最小直径要安装联轴器会有键槽存在故将估算直径加大3％～5％取为38.57～43.37mm由设计手册知标准直径为40mm7.3.3.设计轴的直径及绘制草图确定轴上零件的位置及固定方式如图3-1所示齿轮的左右两边分别用轴肩和套筒对其轴向固定齿轮的周向固定采用平键连接轴承安装于轴段2和轴段6 处分别用轴肩和套筒对其轴向固定周向采用过盈配合固定确定各轴段的直径由整体系统初定各轴直径轴颈最小处连接轴承d1=40mm轴段2轴段6处安装轴承d2=d6=45mmd3=53mm轴段4对齿轮进行轴向定位d4=63mm轴段5安装大齿轮d5= 56mm确定各轴段的宽度由联轴器的宽度确定轴段1的宽度选用HL型弹性柱销联轴器由【2】附表9.4查得选HL3型号所以b1取94mm；轴段2安装轴承端盖和轴承由【2】附表10.2查的选6209标准轴承宽度为b2取65mm由整体系统确定轴段3取65mmb4=12.5mm轴段5安装的齿轮轮毂的宽为80mmb5=78mm轴段6安装轴承和套筒b6=38.5mm按设计结果画出草图如图3-17.3.4.按弯扭合成强度校核轴径画出轴的受力图（如图3-2）做水平面内的弯矩图（如图3-3）圆周力 FT＝ 2T3／d＝390530³2／225＝3471.38N径向力 Fr＝Fttanα＝3471.38³0.364＝1263.58N支点反力为 FHA＝L2FT／﹙L1＋L2﹚＝3471.38³126／﹙68＋126﹚＝2254.61NFHc＝L1FT／﹙L1＋L2﹚＝3471.38³68／﹙68＋126﹚＝1216.77NB-B截面的弯矩 MHB左＝FHA³L1＝2254.61³68＝153313.48 N.mm MHB右＝FHC³L2＝1216.77³126＝153313.02 N.mm 做垂直面内的弯矩图（如图3-4）支点反力为FVA＝L2Fr／﹙L1＋L2）＝1263.58³126／﹙68＋126﹚＝820.58 NFVc＝L1Fr／﹙L1＋L2﹚＝1263.58³68／﹙68＋126﹚＝442.90 NB-B截面的弯矩 MVB左＝FVA³L1＝820.58³68＝55806.24N.mmMVB右＝FVC³L2＝442.90³126＝55805.40N.mm做合成弯矩图（如图3- 5）合弯矩 Me左＝[﹙MHB左﹚2＋﹙MVB左﹚2 ]1／2＝[﹙153313.48﹚2＋﹙55806.24﹚2] 1／2＝ 163154.4 N.mmMe右＝[﹙MHB右﹚2＋﹙MVB右﹚2 ]1／2＝[﹙153313.02﹚2＋﹙55805.40﹚2] 1／2＝163153.68 N.mm求转矩图（如图3- 6）T3＝9550³P3／n3＝9550³4.42／108.11＝390.53 N.m求当量弯矩修正系数α＝0.6Me＝[﹙M﹚2＋﹙αT﹚2]1／2＝285534.21 N.mm确定危险截面及校核强度σ eB＝Me／W＝285534.21／0.1²（50）3＝16.26MPa查【1】表14.2得知满足σ≦[σ﹣1b] ＝60MPa的条件故设计的轴有足够的强度并有一定的余量图3-18、滚动轴承的选择轴型号d（mm）D（mm）B（mm）高速轴62063016中间轴6206306216低速轴62094585199、键的选择由【1】表14.8查得选用A型普通平键轴轴径（mm）键宽（mm）键高（mm）键长（mm）高速轴206660中间轴35108703510840低速轴401288456166810、联轴器的选择低速轴和滚筒轴用联轴器连接由题意选LT型弹性柱销联轴器由【2】附表9.4查得HL3联轴器型号公称扭矩（N²m）许用转速（r／min）轴径（mm）轴孔长度（mm）D（mm）HL36305000406016011、齿轮的润滑采用浸油润滑由于低速级周向速度低所以浸油高度约为六分之一大齿轮半径取为35mm12、滚动轴承的润滑如果减速器用的是滚动轴承则轴承的润滑方法可以根据齿轮或蜗杆的圆周速度来选择：圆周速度在2m／s～3m／s以上时可以采用飞溅润滑把飞溅到箱盖上的油汇集到箱体剖分面上的油沟中然后流进轴承进行润滑飞溅润滑最简单在减速器中应用最广这时箱内的润滑油粘度完全由齿轮传动决定圆周速度在2m/s～3m/s以下时由于飞溅的油量不能满足轴承的需要所以最好采用刮油润滑或根据轴承转动座圈速度的大小选用脂润滑或滴油润滑利用刮板刮下齿轮或蜗轮端面的油并导入油沟和流入轴承进行润滑的方法称为刮油润滑13、润滑油的选择采用脂润滑时应在轴承内侧设置挡油环或其他内部密封装置以免油池中的油进入轴承稀释润滑脂滴油润滑有间歇滴油润滑和连续滴油润滑两种方式为保证机器起动时轴承能得到一定量的润滑油最好在轴承内侧设置一圆缺形挡板以便轴承能积存少量的油挡板高度不超过最低滚珠(柱)的中心经常运转的减速器可以不设这种挡板转速很高的轴承需要采用压力喷油润滑如果减速器用的是滑动轴承由于传动用油的粘度太高不能在轴承中使用所以轴承润滑就需要采用独自的润滑系统这时应根据轴承的受载情况和滑动速度等工作条件选择合适的润滑方法和油的粘度齿轮与轴承用同种润滑油较为便利考虑到该装置用于小型设备选用L-AN15润滑油14、密封方法的选取选用凸缘式端盖易于调整采用闷盖安装骨架式旋转轴唇型密封圈实现密封密封圈型号按所装配轴的直径确定为（F）B25-42-7-ACM（F）B70-90-10-ACM轴承盖结构尺寸按用其定位的轴承的外径决定结论我们的设计是自己独立完成的一项设计任务我们工科生作为祖国的应用型人才将来所从事的工作都是实际的操作及高新技术的应用所以我们应该培养自己市场调查、收集资料、综合应用能力提高计算、绘图、实验这些环节来锻炼自己的技术应用能力本次毕业设计针对"二级圆柱齿轮减速器设计"的要求在满足各种参数要求的前提下拿出一个具体实际可行的方案因此我们从实际出发认真的思考与筛选经过一个多月的努力终于有了现在的收获回想起来在创作过程中真的是酸甜苦辣咸味味俱全有时为了实现一个参数翻上好几本资料然而也不见得如人心愿在制作的过程中遇到了很多的困难通过去图书馆查阅资料上网搜索还有和老师与同学之间的讨论、交流最终实现了这些问题较好的解决由齿轮、轴、轴承及箱体组成的齿轮减速器用于原动机和工作机或执行机构之间起匹配转速和传递转矩的作用在现代机械中应用极为广泛本次设计的是带式运输机用的二级圆柱齿轮减速器首先熟悉题目收集资料理解题目借取一些工具书进行了传动方案的评述选择齿轮减速器作为传动装置然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）然后用AutoCAD进行传统的二维平面设计完成圆柱齿轮减速器的平面零件图和装配图的绘制通过毕业设计树立正确的设计思想培养综合运用机械设计课程和其他先修课程的理论与生产实际知识来分析和解决机械设计问题的能力及学习机械设计的一般方法和步骤掌握机械设计的一般规律进行机械设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和规范进行计算机辅助设计和绘图的训练通过这次毕业设计的学习和研究我们开拓了视野掌握了设计的一般步骤和方法同时这三年来所学的各种专业知识又得到了巩固同时这次毕业设计又涉及到计算、绘图等让我们又学到很多新的知识但毕竟我们所学的知识有限本设计的好多地方还等待更改和完善致谢短暂的毕业设计是紧张而有效的在掌握了三年所业学的专知识后自己能够综合的运用并能完成自己和同学拟订的毕业设计这也是对自己所学专业知识的考察和温习虽然这是第一次全面的从完成由构思到设计完成我从中也学到了很多综合运用了课本知识再加上实际生产所用到的一些设计工艺认真的对自己设计的数据进行计算和核对严格按照设计的步骤和自己已经标出的设计过程来进行计算这些都是自己在设计中所能获得的好处虽然在计算的过程中也遇到了很多在课本中没有遇到过的问题这些都是在实际生产中所要考虑到的细节问题而自己往往都会遗漏这样的设计但在毕业设计指导老师高清冉老师指导下她给出我们在设计中必须及在实际中所要考虑到的细节的讲解使我体会到了理论联系实践的重要性另外在设计的过程中需要用大量的数据而这些数据都是计算得来的因此需要翻阅大量的相关设计的文献所以我在学校图书馆里认真的查阅并记录了数据再进行数次的核对最终有了正确的设计数据毕业设计能够顺利的完成与高老师的指导是分不开的遇到的问题和自己不能设计的步骤都是在高老师的讲解下得到满意的答案从而加快了自己设计的进度和设计的正确性、严谨性对学校要求的设计格式高老师也反复的检查每一个格式和布局的美观这样我们才能设计出符合标准的设计时间就这样在自己认真设计的过程中慢慢的过去了几周的时间过的是有效和充实的到最后看到自己设计的题目完成后心情是非常喜悦的因为这凝结了自己辛苦的劳动和指导老师的指导所以说这次和同学完成设计收获甚多最后在对高老师感激的同时也要对在百忙中认真评阅我们设计的学院领导表示感谢你们丰富的专业知识能给我们提出很多可行的方案所以我由衷的表示谢意！参考文献【1】陈立德机械设计基础.第3版.高等教育出版社出版2007【2】陈立德机械设计课程设计.第3版.高等教育出版社2007【3】杜白石机械设计课程设计.西北农林科技大学机电学院2003【4】龚桂义机械设计课程设计指导书.北京：高等教育出版社1996【5】吴宗泽机械设计课程设计手册.第2版. 北京：高等教育出版社1999【6】朱文坚机械设计课程设计.第2版.华南理工大学出版社2004【7】汪朴澄机械设计基础.第1版.人民教育出版社出版1977????????1济源职业技术学院毕业设计II1济源职业技术学院毕业设计12。

目录一、设计任务书 (1)二、传动装置的总体设计 (3)三、传动零件的设计计算 (7)四、轴的设计计算 (13)五、键连接的选择和计算 (21)六、滚动轴承的设计与计算 (23)七、箱体的结构设计 (24)八、设计小结 (27)九、参考文献 (29)一、设计任务书1、设计题目：设计两级（同轴式）圆柱齿轮减速器2、设计要求：设计一用于带式运输机上的同轴式两级圆柱齿轮减速器（如图），连续工作，单向运转;空载启动较平稳。

运输带容许速度误差为5%。

每天8图1-1带式输送机传动系统简图小时，使用期限8年。

设计参数：运输机最大有效拉力2600N，运输带速度v=1.5m/s，卷筒直径D=400㎜。

特点：同轴式两级减速器径向尺寸紧凑，但轴向尺寸较大。

减速器的输入输出轴位于同一轴线两端。

3、设计内容：1）传动方案的分析与拟定2）电动机的选择3）传动装置运动与动力参数计算4）传动零件、轴、滚动轴承及连接键的设计计算5）滚动轴承、键、联轴器的选择与校核6）装配图、零件图的绘制7）编写设计计算说明书4、设计任务：1) 装配图1张(A1/A2)2) 上箱体1 张(A1/A2)3) 下箱体1张( A1/A2)4) 轴1张(A2/A3)5) 齿轮1张(A2/A3)6) 设计说明书1份二、传动装置的总体设计采用二级减速器，瞬时传动比恒定、工作平稳、传动准确可靠，径向尺寸小，结构紧凑，重量轻，节约材料。

轴向尺寸大，要求两级传动中心距相同。

减速器横向尺寸较小，两大吃论浸油深度可以大致相同。

但减速器轴向尺寸及重量较大；高级齿轮的承载能力不能充分利用；中间轴承润滑困难；中间轴较长，刚度差；仅能有一个输入和输出端，限制了传动布置的灵活性。

原动机部分为Y系列三相交流异步电动机。

总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。

1、 电机的选择w P =1000v F w ⋅ =kW kW 9.310005.12600=⨯ 电动机工作效率∑=ηw0P P电动机到输送机的总效率224联卷齿滚ηηηηη⋅⋅⋅⋅=∑根据《机械设计指导书》表9-6取滚动轴承传递效率8.90=滚η（三对和卷筒轴承），齿轮传动效率7.90=齿η，卷筒传动效率6.90=卷η，联轴器传动效率9.90=联η17.8099.06.907.908.9022424=⨯⨯⨯=⋅⋅⋅=∑联卷齿滚ηηηηη查《机械设计指导书》表2-1选电动机额定动率为5.5kW 确定电动机转速 卷筒轴工作转速min 6.71min 0043.145.1100060 100060r r D v n w =⨯⨯⨯=⋅⨯=π 二级圆柱齿轮减速器传动比60~8=i , 电动机转速可选范围w n i n ⋅'=∑0=（8~40）×71.6 r ／min =（560~3200）r ／min 符合这一范围的同步转速为750 r ／min 、1000 r ／min 、1500 r ／min 和3000 r／min 四种。

{机械设计基础课程设计}设计说明书课程设计题目带式输送机传动装置设计者李林班级机制13-1班学号9指导老师周玉时间20133年11-12月目录一、课程设计前提条件 (3)二、课程设计任务要求 (3)三、传动方案的拟定 (3)四、方案分析选择 (3)五、确立设计课题 (4)六、电动机的选择 (5)七、传动装置的运动和动力参数计算 (6)八、高速级齿轮传动计算 (8)九、低速级齿轮传动计算 (13)十、齿轮传动参数表 (18)十一、轴的结构设计 (19)十二、轴的校核计算 (20)十三、滚动轴承的选择与计算 (24)十四、键联接选择及校核 (25)十五、联轴器的选择与校核 (26)十六、减速器附件的选择 (27)十七、润滑与密封 (30)十八、设计小结 (31)十九、参考资料 (31)一．课程设计前提条件：1. 输送带牵引力F(KN)：2.8 输送带速度V(m/S)：1.4 输送带滚筒直径(mm)：3502. 滚筒效率：η=0.94（包括滚筒与轴承的效率损失）3. 工作情况：使用期限12年，两班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳；4. 工作环境：运送谷物，连续单向运转，载荷平稳，空载起动，室内常温，灰尘较大。

5. 检修间隔期：四年一次大修，两年一次中修，半年一次小修；6. 制造条件及生产批量：一般机械厂制造，小批量生产。

二．课程设计任务要求1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。

2. 轴、齿轮零件图各一张，共两张零件图。

3.一份课程设计说明书（电子版）。

三．传动方案的拟定四．方案分析选择由于方案（4）中锥齿轮加工困难，方案（3）中蜗杆传动效率较低，都不予考虑；方案（1）、方案（2）都为二级圆柱齿轮减速器，结构简单，应用广泛，初选这两种方案。

方案（1）为二级同轴式圆柱齿轮减速器，此方案结构紧凑，节省材料，但由于此方案中输入轴和输出轴悬臂，容易使悬臂轴受齿轮间径向力作用而发生弯曲变形使齿轮啮合不平稳，若使用斜齿轮则指向中间轴的一级输入齿轮和二级输出齿轮的径向力同向，加大了轴的弯曲应变，如果径向力大的话也将影响齿轮传动的平稳性；方案（2）为二级展开式圆柱齿轮减速器，此方案较方案（1）结构松散，但较前方案无悬臂轴，则啮合更平稳，若使用斜齿轮会由于输入轴和输出轴分布在中间轴两边使得一级输入齿轮和二级输出齿轮对中间轴的径向力反向，从而能抵消大部分径向力，使传动更可靠。

设计一用于带式运输机上的两级圆柱齿轮减速器机械设计课程设计说明机械零件课程设计说明书课程名称：院别：专业：班级：姓名：学号：指导教师：教务处制二零一三年五月二十八日目录§1机械设计课程设计任务书 (6)一、题目：设计一用于带式运输机上的两级圆柱齿轮减速器。

(6)二、已知条件： (6)§2传动方案的分析 (6)§3电动机选择，传动系统运动和动力参数计算 (7)一、电动机的选择 (7)1.确定电动机类型 (7)2.确定电动机的容量 (7)3.选择电动机转速 (7)二、传动装置总传动比的确定及各级传动比的分配 (8)1.传动装置总传动比 (8)2.分配传动装置各级传动比 (8)三、运动参数和动力参数计算 (8)1.各轴转速计算 (8)2.各轴输入功率 (8)3.各轴输入转矩 (8)§4传动零件的设计计算 (9)一、V带传动设计 (9)1.设计计算表 (9)2.带型选用参数表 (12)3．带轮结构相关尺寸 (12)二、渐开线直齿圆柱齿轮设计 (13)（一）高速级直齿圆柱齿轮设计计算表 (13)（二）低速级直齿圆柱齿轮设计计算表 (16)（三）直齿轮设计参数表 (19)§5轴的设计计算 (19)一、Ⅰ轴的结构设计 (20)1．选择轴的材料及热处理方法 (20)2．确定轴的最小直径 (20)3．确定各轴段直径并填于下表内 (21)4．选择轴承润滑方式，确定与轴长有关的参数。

......................... 21 5.计算各轴段长度。

................................................. 22 二、Ⅱ轴的结构设计 ................................................... 23 1．选择轴的材料及热处理方法 ........................................ 24 2．确定轴的最小直径 ................................................ 24 3．确定各轴段直径并填于下表内 ...................................... 24 4．选择轴承润滑方式，确定与轴长有关的参数。

二级直齿圆柱齿轮减速器。

毕业设计论文1.引言2.传动方案的评述3.齿轮减速器的设计计算4.齿轮减速器的二维平面设计5.结论1.引言齿轮传动是一种应用广泛的传动形式，其特点是效率高、寿命长、维护简便。

本设计主要讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。

2.传动方案的评述在传动方案的选择上，我们考虑到带式运输机需要匹配转速和传递转矩，因此选择了齿轮减速器作为传动装置。

经过对市面上的齿轮减速器进行比较和分析，最终决定采用二级圆柱齿轮减速器。

3.齿轮减速器的设计计算在齿轮减速器的设计计算中，我们首先选择了合适的电动机，并进行了齿轮传动、轴的结构设计、滚动轴承的选择和验算、联轴器的选择和验算、平键联接的校核、齿轮传动和轴承的润滑方式的设计计算。

这些步骤都是必要的，以确保齿轮减速器的正常运行。

4.齿轮减速器的二维平面设计为了更好地展示齿轮减速器的结构和零件，我们使用AutoCAD软件进行了二维平面设计。

通过绘制二维平面零件图和装配图，我们可以更清晰地了解齿轮减速器的结构和工作原理。

5.结论在本设计中，我们成功地设计出了带式运输机的传动装置——二级圆柱齿轮减速器。

通过传动方案的评述、齿轮减速器的设计计算和二维平面设计，我们可以更深入地了解齿轮减速器的结构和工作原理，为今后的机械设计提供了参考。

1.引言本文旨在介绍电动机传动装置的设计计算方法，以帮助工程师们在设计电动机传动装置时更加准确、高效地进行计算。

电动机传动装置作为机械传动的一种，广泛应用于各种机械设备中，具有传动效率高、结构简单、使用寿命长等优点。

2.电动机的选择2.1.电动机类型的选择在进行电动机选择时，需要根据具体的使用要求和工作环境来选择合适的电动机类型，包括直流电动机、交流电动机、无刷电机等。

同时，还需考虑电动机的功率、转速等参数。

2.2.电动机功率的选择选择电动机功率时需要根据传动装置的工作负载和传动效率来计算，以确保电动机具有足够的输出功率。

机械设计基础课程设计名称：二级斜齿轮减速器学院：机械工程学院专业班级：过控071学生姓名：乔国岳学号：2007112036指导老师：成绩：2009年12月27日目录机械设计课程设计任务书 (1)1绪论 (2)1.1 选题的目的和意义 (2)2确定传动方案 (4)3机械传动装置的总体设计 (4)3.1 选择电动机 (4)3.1.1 选择电动机类型 (4)3.1.2 电动机容量的选择 (4)3.1.3 电动机转速的选择 (5)3.2 传动比的分配 (6)3.3计算传动装置的运动和动力参数 (7)3.3.1各轴的转速： (7)3.3.2各轴的输入功率： (7)3.3.3各轴的输入转矩： (7)3.3.4整理列表 (8)4 V带传动的设计 (8)4.1 V带的基本参数 (8)4.2 带轮结构的设计 (11)5齿轮的设计 (12)5.1齿轮传动设计（1、2轮的设计） (12)5.1.1 齿轮的类型 (12)5.1.2尺面接触强度较合 (13)5.1.3按轮齿弯曲强度设计计算 (14)5.1.4 验算齿面接触强度 (16)5.1.5验算齿面弯曲强度 (17)5.2 齿轮传动设计（3、4齿轮的设计） (17)5.2.1 齿轮的类型 (17)5.2.2按尺面接触强度较合 (18)5.2.3按轮齿弯曲强度设计计算 (19)5.2.4 验算齿面接触强度 (22)5.2.5验算齿面弯曲强度 (23)6轴的设计（中速轴） (23)6.1求作用在齿轮上的力 (23)6.2选取材料 (24)6.2.1轴最小直径的确定 (24)6.2.2根据轴向定位的要求，确定轴的各段直径和长度 (24)6.3键的选择 (25)6.4求两轴所受的垂直支反力和水平支反力 (25)6.4.1受力图分析 (25)6.4.2垂直支反力求解 (26)6.4.3水平支反力求解 (27)6.5剪力图和弯矩图 (27)6.5.1垂直方向剪力图 (27)6.5.2垂直方向弯矩图 (27)6.5.3水平方向剪力图 (29)6.5.4水平方向弯矩图 (29)6.6扭矩图 (30)6.7剪力、弯矩总表： (31)6.8 按弯扭合成应力校核轴的强度 (32)7减速器附件的选择及简要说明 (32)7.1.检查孔与检查孔盖 (32)7.2.通气器 (32)7.3.油塞 (33)7.4.油标 (33)7.5吊环螺钉的选择 (33)7.6定位销 (33)7.7启盖螺钉 (33)8减速器润滑与密封 (34)8.1 润滑方式 (34)8.1.1 齿轮润滑方式 (34)8.1.2 齿轮润滑方式 (34)8.2 润滑方式 (34)8.2.1齿轮润滑油牌号及用量 (34)8.2.2轴承润滑油牌号及用量 (34)8.3密封方式 (34)9机座箱体结构尺寸 (35)9.1箱体的结构设计 (35)10设计总结 (37)11参考文献 (39)机械设计课程设计任务书一、设计题目：设计一用于带式输送机传动用的二级斜齿圆柱齿轮展开式减速器给定数据及要求：设计一用于带式运输机上的展开式两级圆柱斜齿轮减速器。

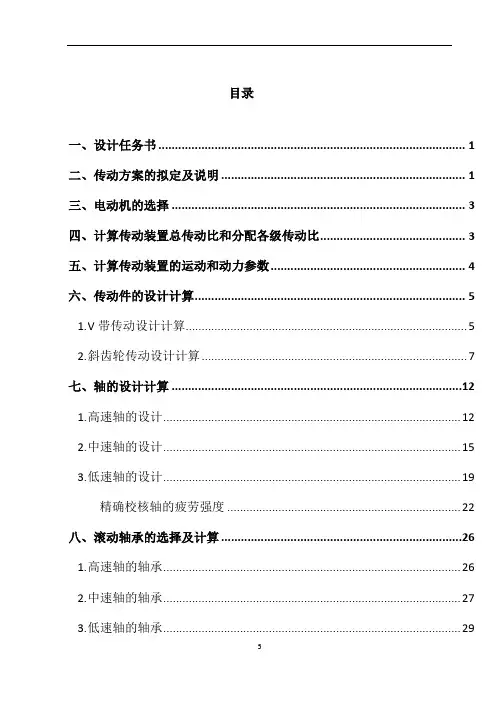

目录
一、设计任务书 (1)
二、传动方案的拟定及说明 (1)
三、电动机的选择 (3)
四、计算传动装置总传动比和分配各级传动比 (3)
五、计算传动装置的运动和动力参数 (4)
六、传动件的设计计算 (5)
1. V带传动设计计算 (5)
2. 斜齿轮传动设计计算 (7)
七、轴的设计计算 (12)
1. 高速轴的设计 (12)
2. 中速轴的设计 (15)
3. 低速轴的设计 (19)
精确校核轴的疲劳强度 (22)
八、滚动轴承的选择及计算 (26)
1. 高速轴的轴承 (26)
2. 中速轴的轴承 (27)
3. 低速轴的轴承 (29)
九、键联接的选择及校核计算 (31)
十、联轴器的选择 (32)
十一、减速器附件的选择和箱体的设计 (32)
十二、润滑与密封 (33)
十三、设计小结 (34)
十四、参考资料 (35)
设计计算及说明结果
n t 553313cos cos 1075.983
'
''︒⨯=⨯=
-βn P 6
.15364
.633
0⨯。

机械设计课程设计说明书设计内容——( )专业：班级：姓名：学号：指导老师：吕梁学院学院矿业工程系完成时间：年月日2013 级机械设计制造及其自动化专业《机械设计课程设计》任务书学生姓名：班级：学号：一、设计题目：设计一用于带式运输机上的两级圆柱齿轮减速器二、给定数据及要求已知条件：运输带工作拉力F= 12000 N；运输带工作速度v= m/s（允许运输带速度误差为±5%）；滚筒直径D= 450 mm，滚筒长度L=800mm；两班制，连续单向运转，载荷轻微冲击；工作年限5年；环境最高温度350C；小批量生产。

三、应完成的工作1.减速器装配图1张；2.零件工作图2—4张（从动轴、齿轮）；3.设计说明书1份。

系主任：教研室负责人：指导教师：发题日期完成日期目录任务书.............................................................................................................................. 第一章机械传动装置的总体设计................................................................................1.1 选择电动机........................................................................................................1.1.1 电动机类型的选择..................................................................................1.1.2 电动机容量的选择..................................................................................1.1.3 电动机转速的选择..................................................................................1.2 传动比的分配....................................................................................................1.3传动系统的运动和动力参数计算.....................................................................1各轴的转速、功率和扭矩计算.....................................................................1.3.2各轴的运动参数表................................................................................... 第二章V带传动的设计..............................................................................................2.1 V带的参数设计.................................................................................................2.2 V带的主要参数表............................................................................................. 第三章齿轮的设计........................................................................................................3.1齿轮传动设计.....................................................................................................3齿轮参数设计.................................................................................................3.1.2齿轮的主要参数表................................................................................... 第四章轴的设计（输入轴）........................................................................................4.1高速轴（输入轴）的设计.................................................................................4.材料的选择和热处理.....................................................................................4..........................................................................................................................4.轴的结构设计并绘制结构草图.....................................................................4.2低速轴（输出轴）的设计.................................................................................4.材料的选择和热处理.....................................................................................4..........................................................................................................................4.轴的结构设计并绘制结构草图.....................................................................4.4低速轴（输出轴）的校核.................................................................................4..........................................................................................................................4.......................................................................................................................... 第五章联轴器的选择....................................................................................................5.1.联轴器的选择和参数......................................................................................... 第六章键联接的选择和计算........................................................................................6.1 键的选择和参数................................................................................................ 第七章滚动轴承的选择................................................................................................7.1轴承的选择......................................................................................................... 第八章箱体结构尺寸....................................................................................................8.1 箱体的结构尺寸................................................................................................ 设计小结.......................................................................................................................... 参考文献.......................................................................................................................... 附表.................................................................................................................................. 附图..................................................................................................................................min参考文献[1] —[2] —附表1 第一章各轴的运动参数表附表2 第二章V带传动的主要参数表附表3第三章齿轮的主要参数表附表4 第八章箱体的结构尺寸表附录16。

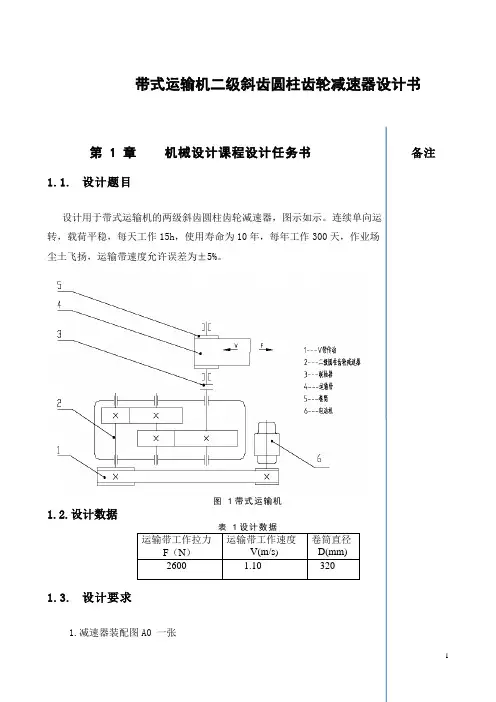

带式运输机二级斜齿圆柱齿轮减速器设计书第 1 章机械设计课程设计任务书备注1.1.设计题目设计用于带式运输机的两级斜齿圆柱齿轮减速器，图示如示。

连续单向运转，载荷平稳，每天工作15h，使用寿命为10年，每年工作300天，作业场尘土飞扬，运输带速度允许误差为±5%。

图1带式运输机1.2.设计数据运输带工作拉力F（N）运输带工作速度V(m/s)卷筒直径D(mm)2600 1.10 320 1.3.设计要求1.减速器装配图A0 一张2.零件图2张3.设计说明书一份约6000～8000字1.4.设计说明书的主要内容备注封面 (标题及班级、姓名、学号、指导老师、完成日期)目录（包括页次）设计任务书传动方案的分析与拟定(简单说明并附传动简图)电动机的选择计算传动装置的运动及动力参数的选择和计算传动零件的设计计算轴的设计计算滚动轴承的选择和计算键联接选择和计算联轴器的选择设计小结(体会、优缺点、改进意见)参考文献1.5.课程设计日程安排第 2 章 传动装置的总体设计 备注2.1. 传动方案拟定由题目所知传动机构类型为：展开式二级圆柱齿轮减速器，本传动机构的 特点是：减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。

高速级齿轮 布置在远离转矩输入端，可使轴在转矩作用下产生的扭矩变形和轴在弯矩作用 下产生的弯矩变形部分的抵消，以减缓沿齿宽载荷分布不均匀的现象。

但此结 构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。

在多级传动中，各类传动机构的布置顺序不仅影响传动的平稳行和传动效 率，而且对整个传动装置的结构尺寸也有很大的影响。

因此，应根据各类传动 机的机构特点合理布置，使各类机构得以发挥其特点。

带传动承载能力较低，但传动平稳，缓冲吸振能力强，故布置在高速级。

斜齿轮传动比较平稳，常布置在高速级。

低速级也采用圆柱斜齿轮传动。

按设计要求及工作条件选用Y 系列三相异步电动机，卧式封闭结构， 电压380V 。

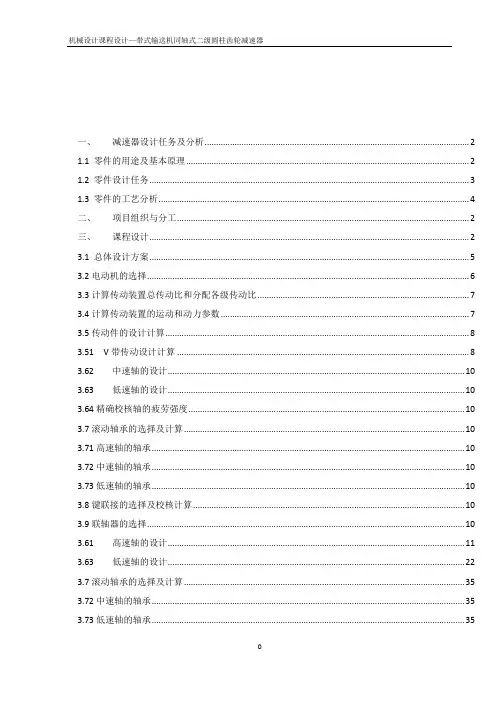

一、减速器设计任务及分析 (2)1.1 零件的用途及基本原理 (2)1.2 零件设计任务 (3)1.3 零件的工艺分析 (4)二、项目组织与分工 (2)三、课程设计 (2)3.1 总体设计方案 (5)3.2电动机的选择 (6)3.3计算传动装置总传动比和分配各级传动比 (7)3.4计算传动装置的运动和动力参数 (7)3.5传动件的设计计算 (8)3.51V带传动设计计算 (8)3.62中速轴的设计 (10)3.63低速轴的设计 (10)3.64精确校核轴的疲劳强度 (10)3.7滚动轴承的选择及计算 (10)3.71高速轴的轴承 (10)3.72中速轴的轴承 (10)3.73低速轴的轴承 (10)3.8键联接的选择及校核计算 (10)3.9联轴器的选择 (10)3.61高速轴的设计 (11)3.63低速轴的设计 (22)3.7滚动轴承的选择及计算 (35)3.72中速轴的轴承 (35)3.73低速轴的轴承 (35)3.8键联接的选择及校核计算 (35)3.71高速轴的轴承 (35)3.72中速轴的轴承 (37)3.73低速轴的轴承 (39)3.8键联接的选择及校核计算 (41)3.9联轴器的选择 (41)四、课设总结 (2)一、减速器设计任务及分析1.1 零件的用途及基本原理带式输送机带式输送机(belt conveyor)又称胶带输送机，广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业，物件的组装、检测、调试、包装及运输等。

线体输送可根据工艺要求选用：普通连续运行、节拍运行、变速运行等多种控制方式；线体因地制宜选用：直线、弯道、斜坡等线体形式输送设备包括：皮带输送机也叫带式输送机或胶带输送机等，是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。

皮带机按其输送能力可分为重型皮带机如矿用皮带输送机，轻型皮带机如用在电子塑料，食品轻工，化工医药等行业。

皮带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作。

《机械设计课程设计》题目：设计一用于带式运输机传动装置中的同轴式二级圆柱齿轮减速器一．传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。

3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。

其传动方案如下：1—电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—卷筒；6—联轴器一． 工作情况：1，正反向转动2，断续工作，有轻微震动 3，启动载荷为公称载荷的1.4倍4，每天工作12小时，寿命8年，大修期3年，每年按照260个工作日计算二．原始数据钢丝绳拉力（N ）：1400 卷筒直径D （mm ）：350 卷绳速度V （m/s ）：1.55 带速允许偏差（％）：5三．设计任务⒈减速器总装配图一张 ⒉齿轮、轴零件图各一张 ⒊设计说明书一份四． 设计内容电动机的选择1． 电动机类型和结构的选择因为本传动的工作状况是：载荷平稳、单向旋转。

所以选用常用的封闭式Y （IP44）系列的电动机。

2． 电动机容量的选择Wd a P P =η KW⑴工作机所需功率Pw1000WFV P = KW Pw ＝2.2kW⑵ 电动机的输出功率所以1000d a FVP =η KW由电动机到运输带的传动总功率为η＝轴承’联齿轴承联ηηηηη23＝0.904 Pd ＝2.4kW3． 电动机转速的选择 nd ＝（i1’·i2’…in ’）nw4．电动机型号的确定由(机械设计基础课程设计指导书p119)查出电动机型号为Y132M1-6,其额定功率为4kW ，满载转速960r/min 。

基本符合题目所需的要求。

其参数如下：传动件设计计算1． 选精度等级、材料及齿数 1） 材料及热处理；选择小齿轮材料为40Cr （调质），硬度为280HBS ，大齿轮材料为45钢（调质），硬度为240HBS ，二者材料硬度差为40HBS 。
