二级直齿圆柱齿轮减速器的设计.

优秀设计XXXX大学毕业设计说明书学生姓名：学号：学院：专业：题目：二级直齿圆柱齿轮减速器的设计指导教师：职称:职称:20**年12月5日目录1 引言 (1)2 传动装置总体设计 (3)2.0设计任务书 (4)2.1 确定传动方案 (4)2.2 电动机的选择 (6)2.2.1 电动机的容量选择 (6)2.2.2 电动机转速的选择 (7)2.2.3 电动机型号的确定 (8)2.2.4 传动比的分配 (8)2.2.5 传动系统的运动和动力参数计算 (9)3 传动零件的设计计算 (10)3.1 高速级齿轮的参数计算 (10)3.1.1 材料选择及热处理 (10)3.1.2 齿根弯曲疲劳强度设计 (10)3. 2 低速级齿轮的计算 (13)4 轴及轴承装置的设计计算 (16)4. 1 轴的设计 (16)4.1.1 中间轴的设计 (17)4.1.2 输入轴的设计 (18)4.1.3 输出轴的设计 (19)4. 2 轴的校核 (21)4.2.1 输入轴的校核 (21)4.2.2 中间轴的校核 (26)4.2.3 输出轴的校核 (29)4. 3 轴承的寿命计算 (30)4.3.1 7006C型轴承的校核 (30)4.3.2 7013C型轴承的校核 (31)4.3.3 7008C型轴承的校核 (32)结论 (34)致谢 (35)参考文献 (36)1引言齿轮传动是现代机械中应用最广的一种传动形式。

它的主要优点是：①瞬时传动比恒定、工作平稳、传动准确可靠，可传递空间任意两轴之间的运动和动力；②适用的功率和速度范围广；③传动效率高，η=0.92-0.98；④工作可靠、使用寿命长；⑤外轮廓尺寸小、结构紧凑。

由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用,在现代机械中应用极为广泛。

国内的减速器多以齿轮传动、蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。

.机械设计课程设计姓名：王纪武学号： 20100460110班级： 10机械本1指导教师：侯顺强完成日期： 2012.12.22第一章题目设计用于带式运输机的传动装置，图示如下，连续单向运转，载荷平稳，空载起动，使用期限十年，小批量生产，两班制工作，运输带允许误差±5%1.1 基本数据数据编号B11运输带工作拉力F/KN 0.6运输带工作速度v/(m/s) 1.5卷筒直径D/mm 250滚筒效率η0.96力F中已考虑。

)1.2 设计工作量：1、减速器装配图1张(A0或sA1)；2、零件图1～3张；3、设计说明书一份。

1—电动机，2—弹性联轴器，3—两级圆柱齿轮减速器，4—高速级齿轮，5—低速级齿轮 6—刚性联轴器 7—卷筒第二章电动机选择，传动系统运动和动力参数计算2.1电动机的选择2.1.1确定电动机类型按工作要求和条件,选用Y系列三相交流异步电动机。

2.1.2.确定电动机的容量（1）工作机卷筒上所需功率Pw= Fv/1000η=2000 × 1.4/1000×0.96 =0.9375kwPw(2)电动机所需的输出功率为了计算电动机的所需的输出功率Pd ，先要确定从电动机到工作机之间的总功率η总。

设η1、η2、η3、η4、分别V 带、8级齿轮闭式齿轮传动、滚动轴承、弹性联轴器。

由[2]表2-2 P6查得η1 = 0.95，η2 = 0.97，η3 = 0.98，η 4 = 0.99，则传动装置的总效率为η总=η1η22η33η 4 = 0.95 x 0.972 x 0.983 x 0.99=0.833wd 总P P ==η0.9375/0.833=1.125kw 由表16-1选取电动机的额定功率为1.5kw 。

2.1.3选择电动机转速工作机转速 n w =60VπD=60x1000x1.5/3.14x250＝114.6497r/min 总传动比 i= n m / n w ，其中n m 工作机的满载转速根据电动机所需功率和同步转速，查机械设计手册(软件版)R2.0-电器设备-常用电动机规格，符合这一范围的常用同步加速有3000、1500、1000m in r 。

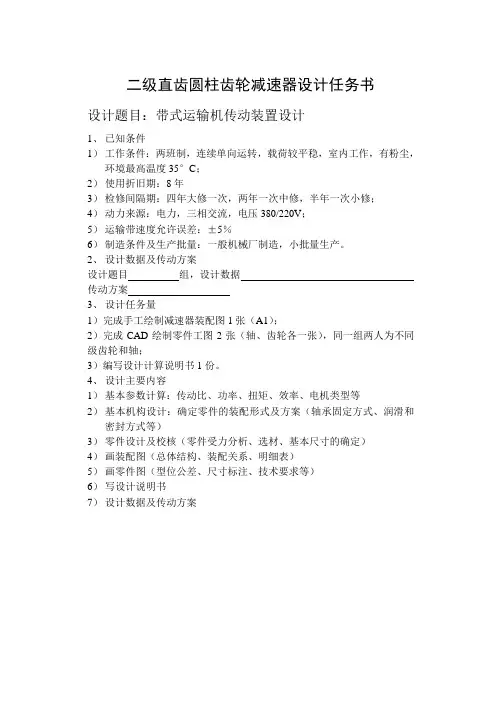

二级直齿圆柱齿轮减速器设计任务书设计题目：带式运输机传动装置设计1、已知条件1）工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有粉尘，环境最高温度35°C；2）使用折旧期：8年3）检修间隔期：四年大修一次，两年一次中修，半年一次小修；4）动力来源：电力，三相交流，电压380/220V；5）运输带速度允许误差：±5％6）制造条件及生产批量：一般机械厂制造，小批量生产。

2、设计数据及传动方案设计题目组，设计数据传动方案3、设计任务量1）完成手工绘制减速器装配图1张（A1）；2）完成CAD绘制零件工图2张（轴、齿轮各一张），同一组两人为不同级齿轮和轴；3）编写设计计算说明书1份。

4、设计主要内容1）基本参数计算：传动比、功率、扭矩、效率、电机类型等2）基本机构设计：确定零件的装配形式及方案（轴承固定方式、润滑和密封方式等）3）零件设计及校核（零件受力分析、选材、基本尺寸的确定）4）画装配图（总体结构、装配关系、明细表）5）画零件图（型位公差、尺寸标注、技术要求等）6）写设计说明书7）设计数据及传动方案第一组题号1 2 3 4 5 6 7 8 9 10 参数运输带工作1500 2200 2300 2500 2600 2800 3300 4000 4500 4800 拉力F/N运输带工作1.1 1.1 1.1 1.1 1.1 1.4 1.2 1.6 1.8 1.25 速度v（m/s）卷筒直径220 240 300 400 220 350 350 400 400 500 D/mm第二组题号11 12 13 14 15 16 17 18 19 20 参数运输带工作1500 2200 2300 2500 2600 2800 3300 4000 3500 4800 拉力F/N运输带工作0.8 2 2 2 1.5 1.8 1.4 1.7 1.8 1.8 速度v（m/s）卷筒直径220 240 300 400 220 350 350 400 400 500 D/mm第三组题号21 22 23 24 25 26 27 28 29 30 参数运输带工作轴800 750 690 670 630 600 760 700 650 620 转矩T/(N.m)运输带工作速0.7 0.75 0.8 0.85 0.9 0.95 0.75 0.8 0.85 0.9 度v（m/s）卷筒直径300 300 320 320 380 360 320 360 370 360 D/mm。

二级直齿圆柱齿轮减速器。

毕业设计论文1.引言2.传动方案的评述3.齿轮减速器的设计计算4.齿轮减速器的二维平面设计5.结论1.引言齿轮传动是一种应用广泛的传动形式，其特点是效率高、寿命长、维护简便。

本设计主要讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。

2.传动方案的评述在传动方案的选择上，我们考虑到带式运输机需要匹配转速和传递转矩，因此选择了齿轮减速器作为传动装置。

经过对市面上的齿轮减速器进行比较和分析，最终决定采用二级圆柱齿轮减速器。

3.齿轮减速器的设计计算在齿轮减速器的设计计算中，我们首先选择了合适的电动机，并进行了齿轮传动、轴的结构设计、滚动轴承的选择和验算、联轴器的选择和验算、平键联接的校核、齿轮传动和轴承的润滑方式的设计计算。

这些步骤都是必要的，以确保齿轮减速器的正常运行。

4.齿轮减速器的二维平面设计为了更好地展示齿轮减速器的结构和零件，我们使用AutoCAD软件进行了二维平面设计。

通过绘制二维平面零件图和装配图，我们可以更清晰地了解齿轮减速器的结构和工作原理。

5.结论在本设计中，我们成功地设计出了带式运输机的传动装置——二级圆柱齿轮减速器。

通过传动方案的评述、齿轮减速器的设计计算和二维平面设计，我们可以更深入地了解齿轮减速器的结构和工作原理，为今后的机械设计提供了参考。

1.引言本文旨在介绍电动机传动装置的设计计算方法，以帮助工程师们在设计电动机传动装置时更加准确、高效地进行计算。

电动机传动装置作为机械传动的一种，广泛应用于各种机械设备中，具有传动效率高、结构简单、使用寿命长等优点。

2.电动机的选择2.1.电动机类型的选择在进行电动机选择时，需要根据具体的使用要求和工作环境来选择合适的电动机类型，包括直流电动机、交流电动机、无刷电机等。

同时，还需考虑电动机的功率、转速等参数。

2.2.电动机功率的选择选择电动机功率时需要根据传动装置的工作负载和传动效率来计算，以确保电动机具有足够的输出功率。

§5联轴器的选择Ⅰ轴的联轴器:由于电机的输出轴轴径为28mm.查343P 表14-1由于转矩变化很小可取KA=1.3==3T K T A ca 1.3×20.964=27.253N.m又由于电机的输出轴轴径为28mm查p128表13-5，选用弹性套柱销联轴器:TL4(钢性),其许用转矩[n]=63N.m,许用最大转速为5700r/min,轴径为20~28之间，由于电机的轴径固定为28mm,而由估算可得1轴的轴径为20mm 。

故联轴器合用: Ⅲ的联轴器:查表14-1转矩变化很小可取KA=1.3==3T K T A ca 1.3×361.174=469.52 N.m查p128表13-5，选用弹性套柱销联轴器:TL7,其许用转矩[n]=500N.m,许用最大转速为3600r/min, 轴径为40~48之间,由估算可选两边的轴径为40mm.联轴器合用.§5轴的设计计算减速器轴的结构草图一、Ⅰ轴的结构设计1．选择轴的材料及热处理方法查表15-1选择轴的材料为40Cr ；根据齿轮直径mm 100≤，热处理方法为正火。

2．确定轴的最小直径 查362P 式15-2的扭转强度估算轴的最小直径的公式：=14.296mm再查表15-3，A0=(112 ～ 97)D ≥＝13.546mm考虑键：有一个键槽，D ≥14.296×（1+5％）=15.01mm[]31103362.01055.9n P A n P d =⨯≥τ3．确定各轴段直径并填于下表内 名称依据单位 确定结果1d大于轴的最小直径15.01且 考虑与联轴器内孔标准直径配合mm202d大带轮定位d2= d1+2（0.07~0.1）d1=20+2.8~4=22.8~24考虑密封圈查表15-8 P143得d=25mm253d考虑轴承d3> d2选用6206轴承从机械设计手册软件（R2.0）B=16mm ， da=36mm ，d3=30mm,D=62mm304d考虑轴承定位 查表 9-74d ＝da ＝40R ＝36mm365d 考虑到齿轮分度圆与轴径相差不大齿跟<2.5m ，选用齿轮轴，此时d 5=d 1a =46mm 466d6d >7d 查表 9-7mm367d 7d ＝3d （同一对轴承）mm304．选择轴承润滑方式，确定与轴长有关的参数。

毕业设计专业：机电一体化班级学号：机电1201班 *********学生姓名：***指导教师：侯婷婷教授二〇一三年六月甘肃有色冶金职业技术学院毕业设计Gansu nonferrous metallurgy Career Technical College graduation design专业班级：机电一体化学生姓名：***指导教师：***系别：机电工程系2013 年 6 月摘要本次论文设计的题目是“带式输送机传动装置的设计及制造”。

进行结构设计，并完成带式输送机传动装置中减速器装配图、零件图设计及主要零件的工艺、工装设计。

本次的设计具体内容主要包括：带式输送机传动总体设计；主要传动机构设计；主要零、部件设计；完成主要零件的工艺设计；设计一套主要件的工艺装备；撰写开题报告；撰写毕业设计说明书；翻译外文资料等。

对于即将毕业的学生来说，本次设计的最大成果就是：综合运用机械设计、机械制图、机械制造基础、金属材料与热处理、公差与技术测量、理论力学、材料力学、机械原理、计算机应用基础以及工艺、夹具等基础理论、工程技术和生产实践知识。

掌握机械设计的一般程序、方法、设计规律、技术措施，并与生产实习相结合，培养分析和解决一般工程实际问题的能力，具备了机械传动装置、简单机械的设计和制造的能力.ABSTRACTThis topic design topic is “the belt type transports the engine drive instrument the design and the manufacture”. Structural design, and completes the belt type to transport in the engine drive instrument the reduction gear assembly drawing, the detail drawing design and the major parts craft, the work clothes design.This time design concrete content mainly includes: The belt type transports the engine drive system design； Main transmission system design； Main zero, part design；Completes the major parts the technological design； Designs set of main important documents the craft equipment； Composes the topic report； Composition graduation project instruction booklet； Translation foreign language material and so on.Regarding the student who soon graduates, this design biggest achievement is: Synthesis basic theories, project technology and production practice knowledge and so on utilization machine design, mechanical drawing, machine manufacture foundation, metal material and heat treatment, common difference and technical survey, theoreticalmechanics, materials mechanics, mechanism, computer application foundation as well as craft, jig. Grasps the machine design the general procedure, the method, the design rule, the technical measure, and unifies with the production practice, raises analyzer and solves the general engineering actual problem ability, has had the mechanical drive, the simple machinery design and manufacture ability.Key words(关键词):Belt conveyor(带式输送机)Transmission device(传动装置)Design(设计)Manufacture(制造)目录毕业设计书 (3)第一部分传动方案简述 (4)第二部分V带设计 (8)第三部分高速级齿轮传动设计 (11)第四部分低速级齿轮传动设计 (17)第五部分输入轴的设计 (23)第六部分中间轴的设计 (24)第七部分输出轴的设计 (25)第八部分中间轴的校核 (27)第九部分轴承寿命计算 (30)第十部分减速器的润滑与密封 (32)第十一部分减速器箱体及其附件 (33)第十二部分附：资料索引 (35)毕业设计书课程名称：机械设计设计题目：二级直齿圆柱齿轮减速器1 .1传动系统示意图方案：电机→带传动→两级展开式圆柱齿轮(斜齿或直齿）减速器→工作机1—电动机；2—带传动；3—圆柱齿轮减速器；4—联轴器；5—输送带；6—滚筒F=1.8 KN V=1.1 m/s D=350 mm.1.2 设计条件1.工作条件：机械厂装配车间；两班制，每班工作四小时；空载起动、连续、单向运转，载荷平稳；2.使用期限及检修间隔：工作期限为8年，每年工作250日；检修期定为三年；3.生产批量及生产条件：生产数千台，有铸造设备；4.设备要求：固定；5.生产厂：减速机厂。

第二章二级圆柱齿轮减速器的设计计算2.1、减速器的条件设计热处理车间清洗零件所用的传送设备上的二级圆柱齿轮减速器。

要求如下：单向运转，工作平稳，两班值工作，每班工作8小时，每年工作250日，传送带容许误差为5%，减速器小批量生产，使用年限为六年。

2.2、所选参数如下传送带所需扭矩为1500N•m传送带运行速度为0.85m/s传送带鼓轮直径为350mm2.3、方案的草图如下图2-1 传动方案草图1为带传动的效率η2为轴承的效率η3为齿轮传动效率η4为联轴器的传动效率η5为鼓轮上的传动效率η2.4、设计计算2.4.1、传动方案的拟定根据要求电机与减速器间选用V 带传动，减速器与工作机间选用联轴器传动，减速器为二级圆柱直齿齿轮减速器。

方案草图如图2.1。

2.4.2、电动机的选择1、电机类型和结构根据电源及工作机工作条件，工作平稳，单向运转，两班制工作，选用Y 型鼠笼式交流电机，卧式封闭结构。

2、电机容量 n =w Dv π100060 =60×1000×0.85/（3.14×350） =46.42r/min 卷筒所需功率P ===2×1500×0.85×1000/（1000×350）w 1000TwDTv10002=7.29kw传动装置的总效率η=ηηη2ηη124345取V 带的效率η=0.961轴承的效率η=0.982直齿圆柱齿轮的传动效率η=0.993联轴器的效率η=0.994鼓轮上的传动效率η=0.965总效率η=0.96×0.98×0.99×0.99×0.96=0.81 42则，电动机的输出功率P =P /η=7.29/0.81=9.0 Kw ed W 3、电动机额定功率 P ed由已有的标准电机可知，所选择电机的额定功率 P =11 Kw ed 4、电动机转速为便于选择电动机的转速，先推算电动机的可选范围，V 带传动常用的传动比i 范围是2～4，两级圆柱齿轮减速器传动比i ´范围是8～40，那么电动机的转速可选范围为：742.56～7425.6r/min 。

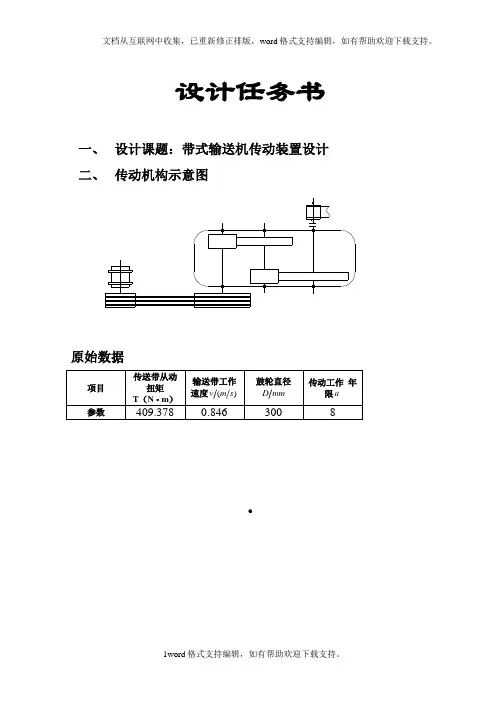

设计任务书一、设计课题：带式输送机传动装置设计二、传动机构示意图原始数据·摘要齿轮传动是现代机械中应用最广的一种传动形式。

由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。

齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。

本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。

首先进行了传动方案的评述，选择齿轮减速器作为传动装置，然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）。

运用Solid Works软件进行齿轮减速器的三维建模设计，生成平面工程1、引言浅谈减速器的发展趋势1、高水平、高性能。

圆柱齿轮普遍采用渗碳淬火、磨齿，承载能力提高4倍以上，体积小、重量轻、噪声低、效率高、可靠性高。

2、积木式组合设计。

基本参数采用优先数，尺寸规格整齐，零件通用性和互换性强，系列容易扩充和花样翻新，利于组织批量生产和降低成本。

3、型式多样化，变型设计多。

摆脱了传统的单一的底座安装方式，增添了空心轴悬挂式、浮动支承底座、电动机与减速器一体式联接，多方位安装面等不同型式，扩大使用范围。

促使减速器水平提高的主要因素有：①理论知识的日趋完善，更接近实际（如齿轮强度计算方法、修形技术、变形计算、优化设计方法、齿根圆滑过渡、新结构等）。

②采用好的材料，普遍采用各种优质合金钢锻件，材料和热处理质量控制水平提高。

③结构设计更合理。

④加工精度提高到ISO5－6级。

⑤轴承质量和寿命提高。

⑥润滑油质量提高。

2、电动机的选择2.1. 电动机类型的选择按已知的工作要求和条件，选用Y型全封闭笼型三相异步电动机。

2.2．电动机功率的选择工作机所需功率Pw=Tw·Nw/9550ηw=409.378×53.88／9550×0.96=2.41kw 由电动机的至减速器之间的总效率为。

设计题目“二级直齿圆柱齿轮减速器”前言机械设计课程设计是为机械类学生学完机械设计及同类课程以后所设置的一个重要的实践教学环节。

是学生第一次较全面的设计能力训练。

《机械设计课程设计》培养学生理论联系实际的设计思想和解决实际问题的能力。

通过课程设计，综合运用机械设计课程和其他先修课程的理论，解决机械设计问题。

通过设计掌握一般机械设计的程序和方法。

根据设计题目的要求，制订设计方案，合理选择机构类型，正确计算零件的工作能力，确定零件的尺寸、形状、结构及材料，并考虑制造工艺、使用、维护和安全等问题。

加强机械设计基本技能的训练，正确查阅和准确使用标准、规范、手册、图册及相关技术资料以及计算、绘图、数据处理等。

本说明书由深圳职业技术学院先进制造系机械专业的高级教师的指导下一步步精心制作而完成的。

在此表示衷心的感谢。

由于编者水平有限，书中可能存在错误和欠妥之处，诚恳地希望广大读者指正并提出宝贵意见。

目录一、设计准备 (4)二、传动装置总体设计 (5)A、确定传动方案 (5)B、电动机的选择 (6)C、计算传动装置的运动和动力参数 (8)Ⅰ、Ⅱ轴的大小齿轮 (9)Ⅱ、Ⅲ轴的大小齿轮 (12)D、轴的设计计算及轴承的选择计算 (15)E、轴承的选择计算 (16)F、联接件、润滑密封和联轴器的选择及计算 (17)1、键连接 (17)2、联轴器的选择及计算 (17)3、润滑方式、牌号及密封装置 (18)三、绘制减速器装配图 ··················································附图四、绘制零件图······························································附图五、参考文献 (18)六、总结 (18)七、设计步骤 (19)八、个人体会 (19)减速箱传动装置设计一、设计准备设计任务设计减速箱传动装置（两级展开式直齿圆柱齿轮减速器）。

目录前言‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2第一章总论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3第二章齿轮的设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4第一节齿轮的基础知识‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4第二节齿轮的计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9第三节渐开线齿轮的制作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥10第三章轴的设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥18第一节轴的计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥18第二节轴的制作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥20 第四章箱体的设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥25第一节箱体的计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥25第二节箱体的制作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥27 第五章标准件的设计与选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥41第一节轴承‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥41 第二节键、销和润滑油的选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥42 第六章装配‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥43参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥47前言在各种机器中，为满足机械的运动和动力要求，仅采用一种机构是不够的，而是将若干个机构根据需要组合起来，构成一个机械传动系统来完成。

传动系统位于原动机和执行构件之间，其基本任务是将原动机的动力和运动传递给执行构件，满足其不同的运动形式、运动规律要求。

机器的工作原理不同，其传动方案也不同；即使同一工作原理，也可拟定出几种不同的传动方案。

而减速器在这一过程中起着重要的作用。

减速器的种类很多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星减速器以及它们互相组合起来的减速器；按照传动的级数可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥一圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

要对减速器进行设计。

二级减速器课程设计说明书一、设计任务本次课程设计的任务是设计一个用于特定工作条件的二级减速器。

该减速器需要将输入的转速降低到指定的输出转速，并传递一定的扭矩。

二、设计要求1、确定传动方案，包括齿轮类型、轴的布置等。

2、完成零部件的设计计算，如齿轮、轴、轴承等。

3、绘制装配图和零件图。

三、传动方案的确定1、考虑到传动比、效率和结构紧凑性等因素，选择了展开式二级圆柱齿轮减速器。

2、第一级为斜齿圆柱齿轮传动，第二级为直齿圆柱齿轮传动。

3、电机通过联轴器与高速轴相连，低速轴通过联轴器输出动力。

四、电机的选择1、根据工作机的功率要求和工作条件，初选电机型号。

2、计算电机的转速，以确定传动比的分配。

五、传动比的分配1、综合考虑齿轮的强度、尺寸和润滑等因素，合理分配各级传动比。

2、计算实际总传动比，并与理论传动比进行比较。

六、齿轮的设计计算1、第一级斜齿圆柱齿轮确定齿轮的材料、精度等级。

按齿面接触强度进行初步设计计算。

按齿根弯曲强度进行校核计算。

确定齿轮的主要参数，如模数、齿数、螺旋角等。

2、第二级直齿圆柱齿轮同样按照上述步骤进行设计和校核计算。

七、轴的设计计算1、高速轴初步估算轴的直径。

进行轴的结构设计，确定轴上各段的长度和直径。

进行强度校核计算，包括弯扭合成强度和疲劳强度校核。

2、中间轴和低速轴重复上述步骤进行设计和校核。

八、轴承的选择与校核1、根据轴的受力情况，选择合适类型的轴承。

2、计算轴承的寿命，确保其满足使用要求。

九、键的选择与校核1、选择合适尺寸的键，用于连接轴与齿轮等零件。

2、对键进行强度校核。

十、箱体及附件的设计1、设计箱体的结构和尺寸，保证足够的强度和刚度。

2、选择合适的密封方式、通气器、油标等附件。

十一、装配图的绘制1、按照机械制图标准，绘制减速器的装配图。

2、清晰表达各零部件的装配关系和结构形状。

十二、零件图的绘制1、选取重要的零件，如齿轮、轴等，绘制零件图。

2、标注尺寸、公差、表面粗糙度等技术要求。

二级圆柱直齿轮减速器的课程设计小结
在进行二级圆柱直齿轮减速器的课程设计过程中，我们深入理解了减速器的设计理念、工作原理以及实际应用。

这个设计项目让我们对机械设计的基本原则、标准与规范有了更深入的认识，同时也提高了我们的实践操作能力。

在设计过程中，我们学习并应用了机械设计的基本原理，例如齿轮的传动比、扭矩的平衡、轴承的选取与安装等。

通过对实际工况的模拟分析，我们确定了减速器的各个部件，如齿轮、轴承、箱体等的尺寸和材料。

我们了解到减速器的设计必须满足一定的强度和刚度要求，同时也要考虑其寿命、维护性以及制造成本。

在设计过程中，我们通过不断的优化和调整，力求找到最佳的设计方案。

还学习了如何使用CAD软件进行减速器的三维建模。

通过三维建模，我们可以更直观地看到设计的实际效果，及时发现并修正设计中存在的问题。

了解到减速器的制造和装配过程。

通过与制造工程师的交流，我们了解了减速器在生产中的实际操作和注意事项，这对于我们理解机械设计在实际生产中的应用非常有帮助。

这次二级圆柱直齿轮减速器的课程设计让我们对机械设计有了更深入的理解和实践。

通过这个项目，我们不仅学到了理论知识，还提高了我们的实践操作能力。

在设计过程中，我们学会了如何解决实
际问题，如何进行团队合作，如何在压力下保持冷静并做出明智的决策。

这些经验将对我们未来的学习和职业生涯产生积极的影响。

二级圆柱齿轮减速器计算说明课程设计设计题目：带式运输机二级直齿圆柱齿轮减速器系别机械工程系班级机制专112 学生姓名何磊学号 2011541208 指导教师张成郭维城职称教授讲师起止日期：2013年 6 月 17日起——至 2013年 6月 28 日止目录《机械设计》课程设计任务书 (3)1、传动装置的总体设计 (7)2、传动装置的总传动比及分配 (9)3、计算传动装置的运动和动力参数 (10)4、带传动设计 (13)5、齿轮的设计 (16)6、轴的设计计算及校核 (28)7、轴承的寿命计算 (40)8、键连接的校核 (40)10、联轴器的选择 (43)12、润滑及密封类型选择 (44)13、减速器附件设计 (45)14、主要尺寸及数据 (47)15、设计完成后的各参数 (49)16、参考文献 (51)17、心得体会 (53)《机械设计》课程设计任务书专业：机械制造及自动化班级：机制专112 姓名：何磊学号：08一、设计题目设计用于带式运输机的展开式二级直齿圆柱齿轮减速器二、原始数据(E6)运输机工作轴转矩T = 1800 Nm运输带工作速度v = 1.35 m/s卷筒直径D= 260 mm三、工作条件连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作，运输带速度允许误差为 5%。

四、应完成的任务1、减速器装配图一张（A0图或CAD图）2、零件图两张（A2图或CAD图）五、设计时间2013年6月17日至2013年6月28日六、要求1、图纸图面清洁，标注准确，符合国家标准；2、设计计算说明书字体端正，计算层次分明。

七、设计说明书主要内容1、内容（1）目录（标题及页次）；（2）设计任务书；（3）前言（题目分析，传动方案的拟定等）；（4）电动机的选择及传动装置的运动和动力参数计算；（5）传动零件的设计计算（确定带传动及齿轮传动的主要参数）；（6）轴的设计计算及校核；（7）箱体设计及说明（8）键联接的选择和计算；（9）滚动轴承的选择和计算；（10）联轴器的选择；（11）润滑和密封的选择；（12）减速器附件的选择及说明；（13）设计小结；（14）参考资料（资料的编号[ ]及书名、作者、出版单位、出版年月）；2、要求和注意事项必须用钢笔工整的书写在规定格式的设计计算说明书上，要求计算正确，论述清楚、文字精炼、插图简明、书写整洁。

一、设计题目：二级直齿圆柱齿轮减速器1．要求：拟定传动关系：由电动机、V带、减速器、联轴器、工作机构成。

2．工作条件：双班工作，有轻微振动，小批量生产，单向传动，使用5年，运输带允许误差5%。

3．知条件：运输带卷筒转速19/minr，减速箱输出轴功率 4.25P 马力，二、传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。

1η－带传动效率：0.962η－每对轴承传动效率：0.993η－圆柱齿轮的传动效率：0.96 4η－联轴器的传动效率：0.9935η—卷筒的传动效率：0.96说明：η－电机至工作机之间的传动装置的总效率：4212345ηηηηηη=••••45w P P ηη=⨯⨯ 3.67wd P P KW η==2确定电机转速：查指导书第7页表1：取V 带传动比i=24二级圆柱齿轮减速器传动比i=840所以电动机转速的可选范围是： ()()19248403043040/min n n i r =⨯=⨯⨯=电机卷筒总符合这一范围的转速有：750、1000、1500、3000根据电动机所需功率和转速查手册第155页表12-1有4种适用的电动机型号，因此有4种传动比方案如下：四 确定传动装置的总传动比和分配传动比：总传动比：96050.5319n i n ===总卷筒 分配传动比：取 3.05i =带 则1250.53/3.0516.49i i ⨯==()121.31.5i i =取121.3i i =经计算2 3.56i =1 4.56i =注：i 带为带轮传动比，1i 为高速级传动比，2i 为低速级传动比。

五 计算传动装置的运动和动力参数：将传动装置各轴由高速到低速依次定为1轴、2轴、3轴、4轴01122334,,,ηηηη——依次为电机与轴1，轴1与轴2，轴2与轴3，轴3与轴4之间的传动效率。
