风管压力损失计算

°
矩形管道平面扩散
二种方法：拟合公倾角：θ°180
注：超出标准灶则另外按投影面积计
4. "u"形弯：绕一个突出物而布置的矩形管道4个45°弧形
b/a=4
r/a=1.5ι=1.5a
5. 风机出口接管道的表面对称扩散管:
6. 天圆地方局部压力损失：
满足以下条件可查表
按下述办法求出当量角θ,然后从管件表中查出ξ0值
1、从圆形变至矩形
2、从矩形变至圆形
8. 三通“Y”型计算
注：超出标准灶则另外按投影面积计
算
11.带或不带凸边的渐缩型罩子
12. 排气罩
13 三通“Y”型计算
注：超出标准灶则另外按投影面积计
算
14.矩形管道流线
15.管道中安有网格的矩形和圆形
16.矩形和圆形管
17.矩形管道压
18.矩形管道合流三通
注：超出标准灶则另外按投影面积计
算
19.矩形管道合流三通
注：超出标准灶则另外按投影面积计
算
20.侧孔送风时的通路（直通部
通常把侧孔送风的均匀送风管看作是支管长度为零
注：超出标准灶则另外按投影面积计
算
空气流过侧孔直通部分的局部阻力系数
空气从侧孔或条缝口出流时，孔口的流量系数可近似取μ=0.6~0.65
注：超出标准灶则另外按投影面积计
算
24."S"型弯头阻力计算模块：
计手册>>。

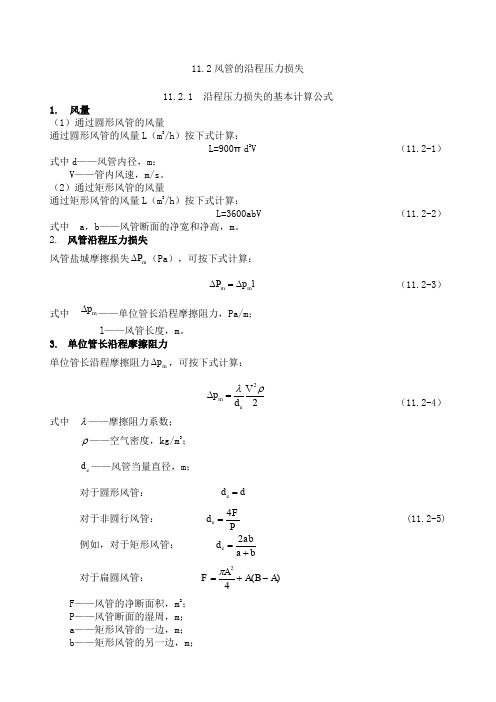

11.2风管的沿程压力损失 11.2.1 沿程压力损失的基本计算公式1. 风量（1）通过圆形风管的风量通过圆形风管的风量L （m 3/h ）按下式计算：L=900πd 2V （11.2-1）式中d ——风管内径，m ；V ——管内风速，m/s 。

（2）通过矩形风管的风量通过矩形风管的风量L （m 3/h ）按下式计算：L=3600abV （11.2-2） 式中 a ，b ——风管断面的净宽和净高，m 。

2. 风管沿程压力损失风管盐城摩擦损失m P ∆（Pa ），可按下式计算：l p P m m ∆=∆ （11.2-3）式中 m p ∆——单位管长沿程摩擦阻力，Pa/m ； l ——风管长度，m 。

3. 单位管长沿程摩擦阻力单位管长沿程摩擦阻力m p ∆，可按下式计算：22ρλV d p e m =∆ （11.2-4）式中 λ——摩擦阻力系数； ρ——空气密度，kg/m 3； e d ——风管当量直径，m ；对于圆形风管： d d e =对于非圆行风管： P Fd e 4= (11.2-5) 例如，对于矩形风管： b a abd e +=2对于扁圆风管： )(42A B A A F -+=πF ——风管的净断面积，m 2；P ——风管断面的湿周，m ； a ——矩形风管的一边，m ； b ——矩形风管的另一边，m ；A ——扁圆风管的短轴，m ；B ——扁圆风管的长轴，m 。

4.摩擦阻力系数摩擦阻力系数λ，可按下式计算：)51.271.3log(21λλe e R d K +-= （11.2-6） 式中 K ——风管内壁的绝对粗糙度，m ； e R ——雷诺数：νee Vd R =（11.2-7）ν——运动粘度，s m /2。

11.2.2 沿程压力损失的计算风管沿程压力损失的确定，有两种方法可以选择。

第一，按上述诸公式直接进行计算；第二，查表计算：可以按规定的制表条件事先算就单位管长沿程摩擦阻力)/(m Pa p m ∆，并编成表格供随时查用，当已知风管的计算长度为)(m l 时，即可使用式（11.2-3）算出该段风管的沿程压力损失m P ∆（Pa ）了。

风管压力计算
风管的压力计算需要考虑多个因素，例如风管长度、形状、细节处理、风速、风噪、空气密度、阻力系数等。

以下是一个简单的公式，用于根据
风速和地点海拔高度计算风管的压力损失。

压力损失(Pa/m)=〖(弯头阻力系数×弯头数量+(阀门阻力系数×阀门
数量)+(长管阻力系数×风管长度)/(直管面积×空气密度))〗×风速²/2。

其中：
-弯头阻力系数和弯头数量根据风管的设计和实际选择而定。

-阀门阻力系数和阀门数量也根据实际情况而定。

-长管阻力系数由风管的内部粗糙度和流出口的形式决定。

-直管面积是风管截面积的一部分。

-空气密度随海拔高度和温度而变化。

风管压力计算
风管压力计算是建筑物通风系统设计中的重要一环。

通风系统中的管道必须保证气流的稳定和流量的均匀分配，同时还要满足一定的风速要求。

在设计过程中，需要根据输送气体的种类、管道的直径和长度、弯头和分支管的数量、以及空气流量等因素来计算风管的压力损失。

这样才能选用适当的风机和管道尺寸，确保通风系统的正常运行。

风管压力计算需要精确的数学方法和工程经验，建筑物设计团队应当配备专业的通风工程师，以确保通风系统的有效性和安全性。

- 1 -。

风系统水力计算书
一、计算依据
假定流速法：假定流速法是以风道内空气流速作为控制指标，计算出风道的断面尺寸和压力损失，再按各环路间的
静压复得法：本方法适用于静压不变的有分支均匀送风风道的设计与计算.利用风管分支处复得静压来克服该管段的
阻力平衡法：通风系统中，若任何节点的第i段支管阻力损失△Pi等于并联管网管段的阻力损失ΣPi-1时，则按这种方法来确定风道的断面
二、计算公式
a.管段压力损失 ＝ 沿程阻力损失 ＋ 局部阻力损失 即：ΔP = ΔPm ＋ ΔPj。

b.沿程阻力损失 ΔPm = Δpm×L。

c.局部阻力损失 ΔPj =0.5×ζ×ρ×V^2。

d.摩擦阻力系数采用柯列勃洛克-怀特公式计算。

三、计算结果
1、风系统1(假定流速法)
a.风系统1水力计算表
b.风系统1最不利环路
风系统1最不利环路为通过管段0-1-25-26-27的环路，最不利阻力损失为149.50Pa。

c.风系统1环路分析
设计软件: 鸿业暖通空调设计软件8.2.20111027
计算书
路间的压损差值进行调整，以达到平衡。

管段的阻力,根据这一原则确定风管的断面尺寸。

Pi-1时，则按这种方法来确定风道的断面尺寸及阻力损失。
