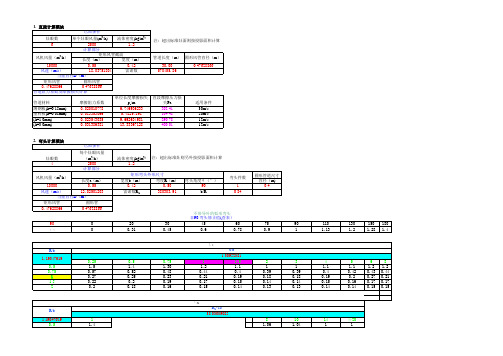

风管压力损失计算

°
矩形管道平面扩散
二种方法：拟合公倾角：θ°180
注：超出标准灶则另外按投影面积计
4. "u"形弯：绕一个突出物而布置的矩形管道4个45°弧形
b/a=4
r/a=1.5ι=1.5a
5. 风机出口接管道的表面对称扩散管:
6. 天圆地方局部压力损失：
满足以下条件可查表
按下述办法求出当量角θ,然后从管件表中查出ξ0值
1、从圆形变至矩形
2、从矩形变至圆形
8. 三通“Y”型计算
注：超出标准灶则另外按投影面积计
算
11.带或不带凸边的渐缩型罩子
12. 排气罩
13 三通“Y”型计算
注：超出标准灶则另外按投影面积计
算
14.矩形管道流线
15.管道中安有网格的矩形和圆形
16.矩形和圆形管
17.矩形管道压
18.矩形管道合流三通
注：超出标准灶则另外按投影面积计
算
19.矩形管道合流三通
注：超出标准灶则另外按投影面积计
算
20.侧孔送风时的通路（直通部
通常把侧孔送风的均匀送风管看作是支管长度为零
注：超出标准灶则另外按投影面积计
算
空气流过侧孔直通部分的局部阻力系数
空气从侧孔或条缝口出流时，孔口的流量系数可近似取μ=0.6~0.65
注：超出标准灶则另外按投影面积计
算
24."S"型弯头阻力计算模块：
计手册>>。

风管压力计算
风管的压力计算需要考虑多个因素，例如风管长度、形状、细节处理、风速、风噪、空气密度、阻力系数等。

以下是一个简单的公式，用于根据
风速和地点海拔高度计算风管的压力损失。

压力损失(Pa/m)=〖(弯头阻力系数×弯头数量+(阀门阻力系数×阀门
数量)+(长管阻力系数×风管长度)/(直管面积×空气密度))〗×风速²/2。

其中：
-弯头阻力系数和弯头数量根据风管的设计和实际选择而定。

-阀门阻力系数和阀门数量也根据实际情况而定。

-长管阻力系数由风管的内部粗糙度和流出口的形式决定。

-直管面积是风管截面积的一部分。

-空气密度随海拔高度和温度而变化。

风管阻力计算方法介绍☆风管阻力计算方法送风机静压Ps〔Pa〕按下式计算P S = P D + P A式中：P D——风管阻力〔Pa〕，P D = RL〔1 + K〕说明：R——风管的单位磨擦阻力，Pa/m；L ——到最远送风口的送风管总长加上到最远回风口的回风管总长，m；K——局部阻力与磨擦阻力损失的比值。

引荐的风管压力损失分配〔按局部阻力和磨擦阻力之比〕P D = R〔L + Le〕式中Le为一切局部阻力的当量长度。

PA——空气过滤器、冷热盘管等空调装置的阻力之和〔Pa〕☆引荐的风管压力损失分配〔按送风与回风管之阻力〕☆低速风管系统的引荐和最大流速m/s☆低速风管系统的最大允许流速m/s☆引荐的送风口流速m/s☆以噪声规范控制的允许送风流速m/s☆回作风栅的引荐流速m/s依据YORK公司产品手册整理2004年4月3日常用单位换算公式集合大全常用单位换算公式集合大全换算公式面积换算1平方公里〔km2〕=100公顷〔ha〕=247.1英亩〔acre〕=0.386平方英里〔mile2〕1平方米〔m2〕=10.764平方英尺〔ft2〕1平方英寸〔in2〕=6.452平方厘米〔cm2〕1公顷〔ha〕=10000平方米〔m2〕=2.471英亩〔acre〕1英亩〔acre〕=0.4047公顷〔ha〕=4.047×10-3平方公里〔km2〕=4047平方米〔m2〕1英亩〔acre〕=0.4047公顷〔ha〕=4.047×10-3平方公里〔km2〕=4047平方米〔m2〕1平方英尺〔ft2〕=0.093平方米(m2)1平方米〔m2〕=10.764平方英尺〔ft2〕1平方码〔yd2〕=0.8361平方米〔m2〕1平方英里〔mile2〕=2.590平方公里〔km2〕体积换算1美吉耳〔gi〕=0.118升〔1〕1美品脱〔pt〕=0.473升〔1〕1美夸脱〔qt〕=0.946升〔1〕1美加仑〔gal〕=3.785升〔1〕1桶〔bbl〕=0.159立方米〔m3〕=42美加仑〔gal〕1英亩·英尺＝1234立方米〔m3〕1立方英寸〔in3〕=16.3871立方厘米〔cm3〕1英加仑〔gal〕=4.546升〔1〕10亿立方英尺〔bcf〕=2831.7万立方米〔m3〕1万亿立方英尺〔tcf〕=283.17亿立方米〔m3〕1百万立方英尺〔MMcf〕＝2.8317万立方米〔m3〕1千立方英尺〔mcf〕=28.317立方米〔m3〕1立方英尺〔ft3〕=0.0283立方米〔m3〕=28.317升〔liter〕1立方米〔m3〕=1000升〔liter〕=35.315立方英尺〔ft3〕=6.29桶〔bbl〕长度换算1千米〔km〕=0.621英里〔mile〕1米〔m〕=3.281英尺〔ft〕=1.094码〔yd〕1厘米〔cm〕=0.394英寸〔in〕1英寸〔in〕=2.54厘米〔cm〕1海里〔n mile〕=1.852千米〔km〕1英寻〔fm〕=1.829〔m〕1码〔yd〕=3英尺〔ft〕1杆〔rad〕=16.5英尺〔ft〕1英里〔mile〕=1.609千米〔km〕1英尺〔ft〕=12英寸〔in〕1英里〔mile〕=5280英尺〔ft〕1海里〔n mile〕=1.1516英里〔mile〕质量换算1长吨〔long ton〕=1.016吨〔t〕1千克〔kg〕=2.205磅〔lb〕1磅〔lb〕=0.454千克〔kg〕[常衡] 1盎司〔oz〕=28.350克(g)1短吨〔sh.ton〕=0.907吨〔t〕=2000磅〔lb〕1吨〔t〕=1000千克〔kg〕=2205磅〔lb〕=1.102短吨〔sh.ton〕=0.984长吨〔long ton〕密度换算1磅/英尺3〔lb/ft3〕=16.02千克/米3〔kg/m3〕API度＝141.5/15.5℃时的比重－131.51磅/英加仑〔lb/gal〕=99.776千克/米3〔kg/m3〕1波美密度〔B〕＝140/15.5℃时的比重－1301磅/英寸3〔lb/in3〕=27679.9千克/米3〔kg/m3〕1磅/美加仑〔lb/gal〕=119.826千克/米3〔kg/m3〕1磅/〔石油〕桶〔lb/bbl〕=2.853千克/米3〔kg/m3〕1千克/米3〔kg/m3〕=0.001克/厘米3〔g/cm3〕=0.0624磅/英尺3〔lb/ft3〕运动粘度换算1斯〔St〕=10-4米2/秒〔m2/s〕=1厘米2/秒〔cm2/s〕1英尺2/秒〔ft2/s〕=9.29030×10-2米2/秒〔m2/s〕1厘斯〔cSt〕=10-6米2/秒〔m2/s〕=1毫米2/秒〔mm2/s〕动力粘度换算动力粘度1泊〔P〕＝0.1帕·秒〔Pa·s〕1厘泊〔cP〕=10-3帕·秒〔Pa·s〕1磅力秒/英尺2〔lbf·s/ft2〕=47.8803帕·秒〔Pa·s〕1千克力秒/米2〔kgf·s、m2〕=9.80665帕·秒〔Pa·s〕力换算1牛顿〔N〕＝0.225磅力〔lbf〕=0.102千克力〔kgf〕1千克力〔kgf〕=9.81牛〔N〕1磅力〔lbf〕=4.45牛顿〔N〕1达因〔dyn〕=10-5牛顿〔N〕温度换算K＝5/9〔°F+459.67〕K=℃+273.15n℃=(5/9·n+32) °F n°F=[(n-32)×5/9]℃1°F=5/9℃〔温度差〕压力换算压力1巴〔bar〕=105帕〔Pa〕1达因/厘米2〔dyn/cm2〕=0.1帕〔Pa〕1托〔Torr〕=133.322帕〔Pa〕1毫米汞柱〔mmHg〕=133.322帕〔Pa〕1毫米水柱〔mmH2O〕=9.80665帕〔Pa〕1工程大气压=98.0665千帕〔kPa〕1千帕〔kPa〕=0.145磅力/英寸2〔psi〕=0.0102千克力/厘米2〔kgf/cm2〕=0.0098大气压〔atm〕1磅力/英寸2〔psi〕=6.895千帕〔kPa〕=0.0703千克力/厘米2〔kg/cm2〕=0.0689巴〔bar〕=0.068大气压〔atm〕1物理大气压〔atm〕=101.325千帕〔kPa〕=14.696磅/英寸2〔psi〕=1.0333巴〔bar〕传热系数换算1千卡/米2·时〔kcal/m2·h〕=1.16279瓦/米2〔w/m2〕1千卡/〔米2·时·℃〕〔1kcal/(m2·h·℃)〕＝1.16279瓦/〔米2·开尔文〕〔w/(m2·K)〕1英热单位/〔英尺2·时·°F〕〔Btu/(ft2·h·°F)〕=5.67826瓦/〔米2·开尔文〕〔〔w/m2·K〕〕1米2·时·℃/千卡〔m2·h·℃/kcal〕=0.86000米2·开尔文/瓦〔m2·K/W〕热导率换算1千卡〔米·时·℃〕〔kcal/(m·h·℃)〕＝1.16279瓦/〔米·开尔文〕〔W/(m·K)〕1英热单位/〔英尺·时·°F〕〔But/(ft·h·°F) ＝1.7303瓦/〔米·开尔文〕〔W/(m·K)〕比容热换算1千卡/〔千克·℃〕〔kcal/(kg·℃)〕＝1英热单位/〔磅·°F〕〔Btu/(lb·°F)〕＝4186.8焦耳/〔千克·开尔文〕〔J/〔kg·K〕〕热功换算1卡〔cal〕=4.1868焦耳〔J〕1大卡=4186.75焦耳〔J〕1千克力米〔kgf·m〕=9.80665焦耳〔J〕1英热单位〔Btu〕＝1055.06焦耳〔J〕1千瓦小时〔kW·h〕=3.6×106焦耳〔J〕1英尺磅力〔ft·lbf〕=1.35582焦耳〔J〕1米制马力小时〔hp·h〕=2.64779×106焦耳〔J〕1英马力小时〔UKHp·h〕=2.68452×106焦耳1焦耳＝0.10204千克·米＝2.778×10－7千瓦·小时＝3.777×10－7公制马力小时＝3.723×10－7英制马力小时＝2.389×10－4千卡=9.48×10－4英热单位功率换算1英热单位/时〔Btu/h〕=0.293071瓦〔W〕1千克力·米/秒〔kgf·m/s〕=9.80665瓦〔w〕1卡/秒〔cal/s〕＝4.1868瓦〔W〕1米制马力〔hp〕=735.499瓦〔W〕速度换算1英里/时〔mile/h〕=0.44704米/秒〔m/s〕1英尺/秒〔ft/s〕=0.3048米/秒〔m/s〕渗透率换算1达西＝1000毫达西1平方厘米〔cm2〕＝9.81×107达西地温梯度换算1°F/100英尺＝1.8℃/100米〔℃/m〕1℃/公里＝2.9°F/英里〔°F/mile〕=0.055°F/100英尺〔°F/ft〕油气产量换算1桶〔bbl〕=0.14吨〔t〕〔原油，全球平均〕1万亿立方英尺/日〔tcfd〕=283.2亿立方米/日〔m3/d〕=10.336万亿立方米/年〔m3/a〕10亿立方英尺/日〔bcfd〕=0.2832亿立方米/日〔m3/d〕=103.36亿立方米/年〔m3/a〕1百万立方英尺/日〔MMcfd〕=2.832万立方米/日〔m3/d〕=1033.55万立方米/年〔m3/a〕1千立方英尺/日〔Mcfd〕=28.32立方米/日〔m3/d〕=1.0336万立米/年〔m3/a〕1桶/日〔bpd〕=50吨/年〔t/a〕〔原油，全球平均〕1吨〔t〕=7.3桶〔bbl〕(原油，全球平均)气油比换算1立方英尺/桶〔cuft/bbl〕=0.2067立方米/吨〔m3/t〕热值换算1桶原油＝5.8×106英热单位〔Btu〕1吨煤=2.406×107英热单位〔Btu〕1立方米湿气＝3.909×104英热单位〔Btu〕1千瓦小时水电＝1.0235×104英热〔Btu〕1立方米干气＝3.577×104英热单位〔Btu〕〔以上为1990年美国平均热值〕〔资料来源：美国国度规范局〕热当量换算1桶原油＝5800立方英尺自然气〔按平均热值计算〕1立方米自然气＝1.3300千克规范煤1千克原油＝1.4286千克规范煤。

风管压力计算
风管压力计算是建筑物通风系统设计中的重要一环。

通风系统中的管道必须保证气流的稳定和流量的均匀分配，同时还要满足一定的风速要求。

在设计过程中，需要根据输送气体的种类、管道的直径和长度、弯头和分支管的数量、以及空气流量等因素来计算风管的压力损失。

这样才能选用适当的风机和管道尺寸，确保通风系统的正常运行。

风管压力计算需要精确的数学方法和工程经验，建筑物设计团队应当配备专业的通风工程师，以确保通风系统的有效性和安全性。

- 1 -。

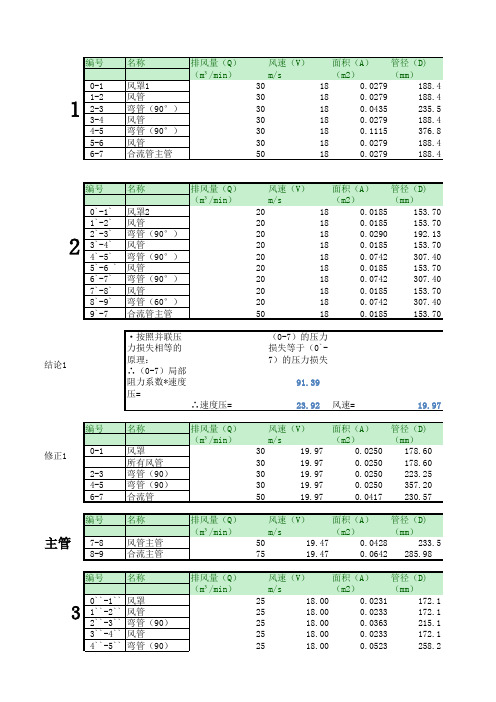

排风管压差计算公式在工业生产中，排风系统是非常重要的一部分，它能够有效地将生产过程中产生的废气、烟尘等有害物质排出，保证了生产环境的清洁和员工的健康。

而排风系统中的排风管压差计算是一个关键的环节，它能够帮助工程师们准确地设计和维护排风系统，保证其正常运行和高效工作。

本文将介绍排风管压差计算的公式及其应用。

排风管压差计算公式的基本原理是根据流体力学的基本原理，通过排风管道的尺寸、流速等参数来计算管道内的压力损失，从而得到排风管道的压差。

一般来说，排风管道的压差可以分为两部分：摩擦阻力和局部阻力。

摩擦阻力是指由于管道内壁与气流的摩擦而产生的阻力，它与管道的长度、管壁粗糙度、气流速度等因素有关；而局部阻力则是指由于管道弯头、分支、收缩等局部结构造成的阻力，它与管道的结构形式、角度、尺寸等因素有关。

根据这些因素，可以得到排风管压差计算的基本公式如下：ΔP = (f L/D + ΣK) (ρ V^2)/2。

其中，ΔP为排风管道的压差，单位为帕斯卡（Pa）；f为管道的阻力系数；L为管道长度，单位为米（m）；D为管道直径，单位为米（m）；ΣK为各种局部阻力的总和；ρ为空气密度，单位为千克/立方米（kg/m^3）；V为气流速度，单位为米/秒（m/s）。

在实际工程中，排风管压差计算公式可以根据具体情况进行调整和修正。

例如，对于不同形状的管道，可以采用不同的阻力系数f；对于不同类型的局部结构，可以采用不同的局部阻力系数K。

此外，还需要考虑气流温度、湿度等因素对空气密度的影响，以及管道内的风阻等其他因素。

因此，在实际应用中，需要结合实际情况进行综合考虑和分析，以得到更加准确的排风管压差计算结果。

排风管压差计算公式的应用非常广泛，它可以帮助工程师们进行排风系统的设计、改造和维护。

首先，排风管压差计算可以帮助工程师们选择合适的管道尺寸和结构形式，以减小压力损失，提高排风系统的效率。

其次，排风管压差计算还可以帮助工程师们评估排风系统的运行状态，及时发现和解决管道堵塞、泄漏等问题，保证排风系统的安全和稳定运行。
