双绞线线缆

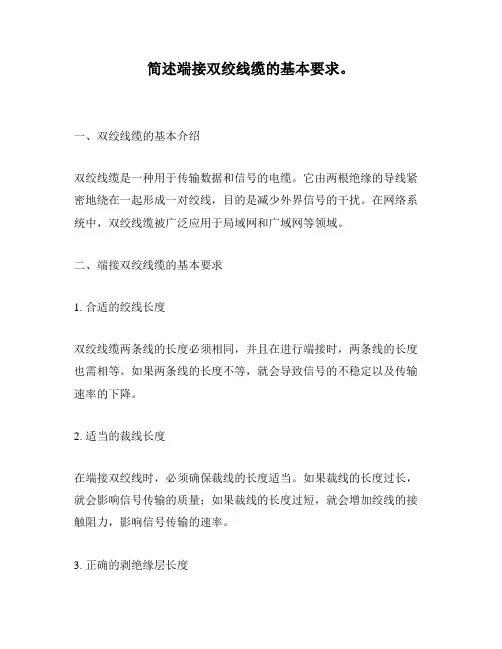

简述端接双绞线缆的基本要求。

一、双绞线缆的基本介绍双绞线缆是一种用于传输数据和信号的电缆。

它由两根绝缘的导线紧密地绕在一起形成一对绞线，目的是减少外界信号的干扰。

在网络系统中，双绞线缆被广泛应用于局域网和广域网等领域。

二、端接双绞线缆的基本要求1. 合适的绞线长度双绞线缆两条线的长度必须相同，并且在进行端接时，两条线的长度也需相等。

如果两条线的长度不等，就会导致信号的不稳定以及传输速率的下降。

2. 适当的裁线长度在端接双绞线时，必须确保裁线的长度适当。

如果裁线的长度过长，就会影响信号传输的质量；如果裁线的长度过短，就会增加绞线的接触阻力，影响信号传输的速率。

3. 正确的剥绝缘层长度端接双绞线缆时，必须正确地剥开绝缘层，露出合适长度的金属导线。

如果剥绝缘层的长度不足，会导致导线接触不良，从而影响信号传输的速率；如果剥绝缘层的长度过长，则会增加过长的裸露导线部分，容易造成短路或信号干扰。

4. 导线间不能短路在端接双绞线时，必须确保两根导线之间不能短路。

如果导线之间发生短路，会导致信号传输的异常和设备的损坏。

5. 确保电缆连接牢固在端接双绞线时必须确保连接牢固、强度足够。

如果连接不牢固，会导致信号传输不稳定，从而影响网络系统的稳定性。

6. 选择合适的连接器在端接双绞线时也需要选择合适的连接器，以确保信号传输的质量。

不同类型的双绞线缆需要不同种类的连接器来进行连接。

三、结语端接双绞线缆是构建局域网和广域网的基础工程之一，端接时基本要求的遵循是网络系统正常运行的前提之一，如果不遵循相应的端接方法无法确保网络传输的稳定性和可靠性，还可能会增加网络系统的缺陷和故障。

因此，在安装和维护双绞线网络时，必须确保端接方法的正确和严谨。

双绞线线序标准双绞线是一种常见的电缆线，被广泛应用于计算机网络、电话系统和其他数据传输领域。

在使用双绞线时，线序标准是非常重要的，它决定了信号传输的稳定性和可靠性。

本文将介绍双绞线线序标准的相关知识，帮助读者更好地了解和应用双绞线。

一、双绞线线序标准的概念。

双绞线线序标准是指双绞线中各个线对的连接顺序。

在双绞线中，通常会有8根线，分为4对。

每对线都有自己的颜色标识，按照一定的标准连接，以确保数据传输的正确性和稳定性。

常见的双绞线线序标准有T568A和T568B两种。

二、T568A线序标准。

T568A线序标准是一种常见的双绞线线序标准，其连接顺序如下：1. 白绿线。

2. 绿线。

3. 白橙线。

4. 蓝线。

5. 白蓝线。

6. 橙线。

7. 白棕线。

8. 棕线。

按照T568A线序标准连接双绞线，可以确保数据传输的稳定性和可靠性。

T568A线序标准通常用于直通线缆。

三、T568B线序标准。

T568B线序标准是另一种常见的双绞线线序标准，其连接顺序如下：1. 白橙线。

2. 橙线。

3. 白绿线。

4. 蓝线。

5. 白蓝线。

6. 绿线。

7. 白棕线。

8. 棕线。

与T568A相比，T568B线序标准的连接顺序略有不同，但其作用和效果是相似的。

T568B线序标准通常用于交叉线缆。

四、如何选择线序标准。

在实际应用中，如何选择合适的线序标准是非常重要的。

一般来说，当我们连接两台设备时，可以根据设备的要求选择合适的线序标准。

如果不确定，通常可以采用T568B线序标准，因为其通用性更强。

另外，需要注意的是，无论采用哪种线序标准，两端的连接必须保持一致，否则会导致数据传输错误。

五、总结。

双绞线线序标准是确保数据传输稳定性和可靠性的重要因素，选择合适的线序标准对于网络连接至关重要。

在实际应用中，需要根据设备的要求和实际情况选择合适的线序标准，并确保连接的一致性。

希望本文能够帮助读者更好地理解双绞线线序标准的相关知识，为实际应用提供参考。

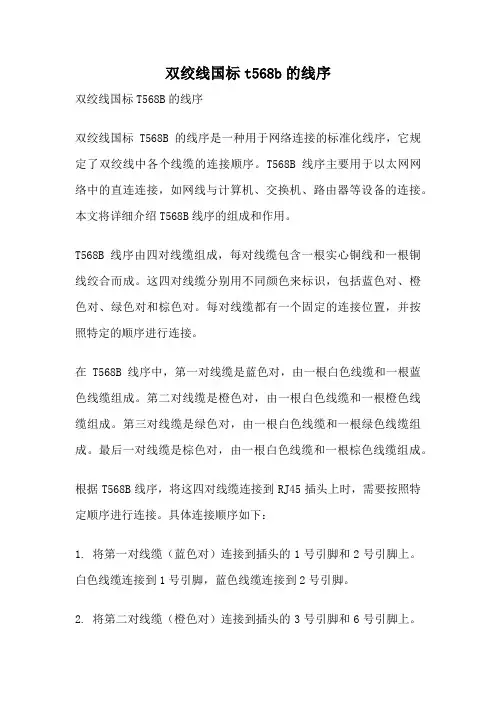

双绞线国标t568b的线序双绞线国标T568B的线序双绞线国标T568B的线序是一种用于网络连接的标准化线序，它规定了双绞线中各个线缆的连接顺序。

T568B线序主要用于以太网网络中的直连连接，如网线与计算机、交换机、路由器等设备的连接。

本文将详细介绍T568B线序的组成和作用。

T568B线序由四对线缆组成，每对线缆包含一根实心铜线和一根铜线绞合而成。

这四对线缆分别用不同颜色来标识，包括蓝色对、橙色对、绿色对和棕色对。

每对线缆都有一个固定的连接位置，并按照特定的顺序进行连接。

在T568B线序中，第一对线缆是蓝色对，由一根白色线缆和一根蓝色线缆组成。

第二对线缆是橙色对，由一根白色线缆和一根橙色线缆组成。

第三对线缆是绿色对，由一根白色线缆和一根绿色线缆组成。

最后一对线缆是棕色对，由一根白色线缆和一根棕色线缆组成。

根据T568B线序，将这四对线缆连接到RJ45插头上时，需要按照特定顺序进行连接。

具体连接顺序如下：1. 将第一对线缆（蓝色对）连接到插头的1号引脚和2号引脚上。

白色线缆连接到1号引脚，蓝色线缆连接到2号引脚。

2. 将第二对线缆（橙色对）连接到插头的3号引脚和6号引脚上。

白色线缆连接到3号引脚，橙色线缆连接到6号引脚。

3. 将第三对线缆（绿色对）连接到插头的4号引脚和5号引脚上。

白色线缆连接到4号引脚，绿色线缆连接到5号引脚。

4. 将最后一对线缆（棕色对）连接到插头的7号引脚和8号引脚上。

白色线缆连接到7号引脚，棕色线缆连接到8号引脚。

通过按照T568B线序进行连接，可以保证网络连接的稳定性和可靠性。

这种线序的设计考虑了信号传输的优化和干扰的最小化，使得网络连接速度更快、信号更稳定。

T568B线序已成为国际标准，广泛应用于各种网络设备的连接中。

无论是家庭网络还是企业网络，都可以使用T568B线序来连接网络设备。

同时，T568B线序也被广泛应用于建筑物、校园、数据中心等场所的网络布线，以满足不同网络环境的需求。

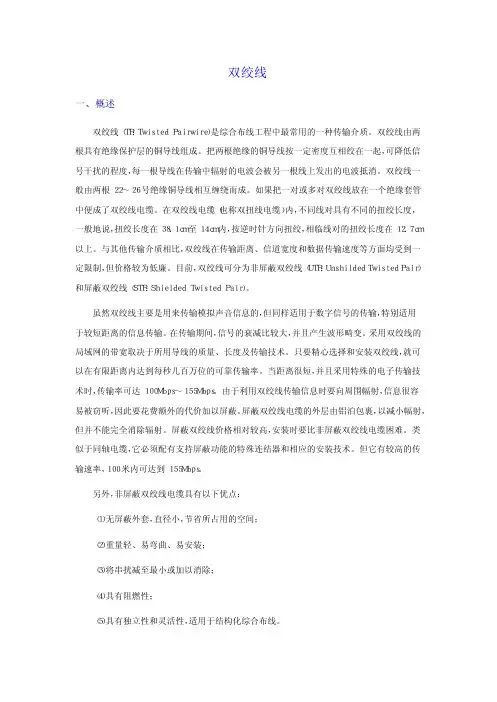

双绞线的详解核心提示：一、概述双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝一、概述双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,按逆时针方向扭绞,相临线对的扭绞长度在12.7cm 以上。

与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

虽然双绞线主要是用来传输模拟声音信息的,但同样适用于数字信号的传输,特别适用于较短距离的信息传输。

在传输期间,信号的衰减比较大,并且产生波形畸变。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可达100Mbps～155Mbps。

由于利用双绞线传输信息时要向周围幅射,信息很容易被窃听,因此要花费额外的代价加以屏蔽。

屏蔽双绞线电缆的外层由铝泊包裹,以减小幅射,但并不能完全消除辐射。

屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。

类似于同轴电缆,它必须配有支持屏蔽功能的特殊连结器和相应的安装技术。

但它有较高的传输速率,100米内可达到155Mbps。

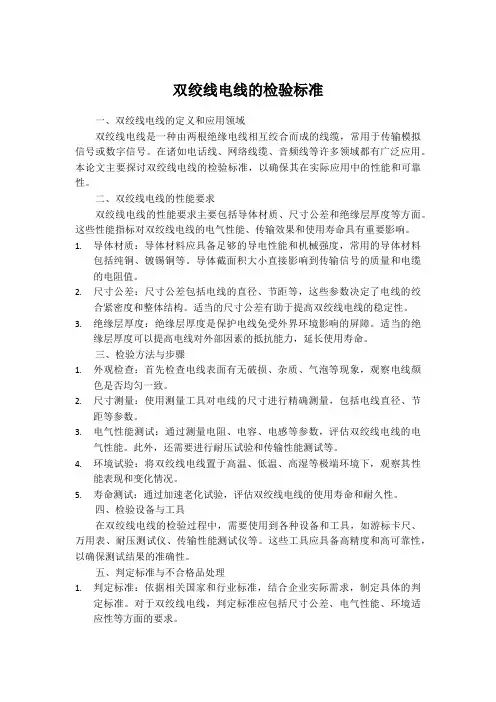

双绞线电线的检验标准一、双绞线电线的定义和应用领域双绞线电线是一种由两根绝缘电线相互绞合而成的线缆，常用于传输模拟信号或数字信号。

在诸如电话线、网络线缆、音频线等许多领域都有广泛应用。

本论文主要探讨双绞线电线的检验标准，以确保其在实际应用中的性能和可靠性。

二、双绞线电线的性能要求双绞线电线的性能要求主要包括导体材质、尺寸公差和绝缘层厚度等方面。

这些性能指标对双绞线电线的电气性能、传输效果和使用寿命具有重要影响。

1.导体材质：导体材料应具备足够的导电性能和机械强度，常用的导体材料包括纯铜、镀锡铜等。

导体截面积大小直接影响到传输信号的质量和电缆的电阻值。

2.尺寸公差：尺寸公差包括电线的直径、节距等，这些参数决定了电线的绞合紧密度和整体结构。

适当的尺寸公差有助于提高双绞线电线的稳定性。

3.绝缘层厚度：绝缘层厚度是保护电线免受外界环境影响的屏障。

适当的绝缘层厚度可以提高电线对外部因素的抵抗能力，延长使用寿命。

三、检验方法与步骤1.外观检查：首先检查电线表面有无破损、杂质、气泡等现象，观察电线颜色是否均匀一致。

2.尺寸测量：使用测量工具对电线的尺寸进行精确测量，包括电线直径、节距等参数。

3.电气性能测试：通过测量电阻、电容、电感等参数，评估双绞线电线的电气性能。

此外，还需要进行耐压试验和传输性能测试等。

4.环境试验：将双绞线电线置于高温、低温、高湿等极端环境下，观察其性能表现和变化情况。

5.寿命测试：通过加速老化试验，评估双绞线电线的使用寿命和耐久性。

四、检验设备与工具在双绞线电线的检验过程中，需要使用到各种设备和工具，如游标卡尺、万用表、耐压测试仪、传输性能测试仪等。

这些工具应具备高精度和高可靠性，以确保测试结果的准确性。

五、判定标准与不合格品处理1.判定标准：依据相关国家和行业标准，结合企业实际需求，制定具体的判定标准。

对于双绞线电线，判定标准应包括尺寸公差、电气性能、环境适应性等方面的要求。

2.不合格品处理：对于检验不合格的双绞线电线，应根据具体情况进行处理。

下面类型名称中斜杠/之前为总屏蔽层，斜杠之后为双绞线单独屏蔽层，S指丝网，F指铝箔，U指无屏蔽层。

1.1 F/UTP屏蔽双绞线铝箔总屏蔽屏蔽双绞线（F/UTP）是最传统的屏蔽双绞线，主要用于将8芯双绞线与外部电磁场隔离，对线对之间电磁干扰没有作用。

F/UTP双绞线在8芯双绞线外层包裹了一层铝箔。

即在8根芯线外、护套内有一层铝箔，在铝箔的导电面上铺设了一根接地导线。

F/UTP双绞线主要用于五类、超五类，在六类中也有应用。

F/UTP屏蔽双绞线有以下工程特点：>>双绞线外径大于同等级的非屏蔽双绞线；>>铝箔两面并非都是导电层，通常只有一面为导电层（即与接地导线连接的一面）；>>铝箔层在有缺口时容易被撕裂。

因此，在施工时应注意以下问题：>>铝箔层要与接地导线一起端接到屏蔽模块的屏蔽层上；>>为了不留下电磁波可以侵入的缝隙，应尽量将铝箔层展开，与模块的屏蔽层之间形成360度的全方位接触；>>当屏蔽层的导电面在里层时，应将铝箔层翻过来覆盖在双绞线的护套外，用屏蔽模块附带的尼龙扎带将双绞线与模块后部的金属托架固定成一体。

这样，在罩上屏蔽壳后，无论是屏蔽壳与屏蔽层之间，还是屏蔽层与护套之间都没有留下电磁波可以侵入的缝隙；>>不要在屏蔽层上留下缺口。

1.2 U/FTP屏蔽双绞线线对屏蔽双绞线（U/FTP）的屏蔽层同样由铝箔和接地导线组成，所不同的是：铝箔层分有4张，分别包裹4个线对，切断了每个线对之间电磁干扰途径。

因此它除了可以抵御外来的电磁干扰外，还可以对抗线对之间的电磁干扰（串扰）。

U/FTP线对屏蔽双绞线来自7类双绞线，目前主要用于六类屏蔽双绞线，也可以用于超5类屏蔽双绞线。

因此，在施工时应注意以下问题：>> 铝箔层要与接地导线一起端接到屏蔽模块的屏蔽层上；>> 屏蔽层应与模块的屏蔽层之间形成360度的全方位接触；>> 为防止屏蔽双绞线中的芯线和屏蔽层受力，应在双绞线的护套部位，用屏蔽模块附带的尼龙扎带将双绞线与模块后部的金属托架固定成一体；>> 不要在屏蔽层上留下缺口。

国家技术质量标准双绞线缆双绞线缆是一种广泛应用于通信、网络等领域的线缆类型，其质量和技术标准对于系统的稳定性和安全性具有重要影响。

本文主要介绍国家技术质量标准双绞线缆的各个方面。

1. 导体材料双绞线缆的导体材料通常为无氧铜（OFC）或高精铜（Hi-Cu），以保证线缆的电气性能和传输性能。

导体线芯应具有足够的截面积，以支持线缆的传输速率和传输距离。

2. 绝缘层材料双绞线缆的绝缘层材料应具有优良的电气性能、机械性能和化学性能。

常见的绝缘层材料包括聚氯乙烯（PVC）、低烟无卤（LSZH）等。

绝缘层应均匀、光滑，厚度均匀且符合标准要求。

3. 绝缘层厚度双绞线缆的绝缘层厚度应符合标准要求，以确保线缆的电气性能和机械性能。

过薄的绝缘层可能导致线缆易受外界环境影响，过厚的绝缘层则可能影响线缆的传输性能。

4. 护套材料双绞线缆的护套材料应具有保护线缆免受机械损伤、水、火等外部因素的作用。

常见的护套材料包括聚氯乙烯（PVC）、低烟无卤（LSZH）、尼龙等。

护套应紧密包裹在绝缘层外，表面光滑、无气泡。

5. 护套厚度双绞线缆的护套厚度应符合标准要求，以保护线缆不受机械损伤、水、火等外部因素的影响。

过薄的护套可能导致线缆易受外界环境影响，过厚的护套则可能影响线缆的传输性能。

6. 颜色标识双绞线缆的颜色标识应清晰、易于识别。

一般来说，护套颜色应与线缆类型相对应，例如，橙色护套代表非屏蔽双绞线（UTP），灰色护套代表屏蔽双绞线（STP）。

此外，导体线芯颜色也有规定，例如，蓝色代表A类线，白色代表B类线。

7. 弯曲半径双绞线缆的弯曲半径应符合制造商的建议值。

过小的弯曲半径可能导致线缆损坏或信号传输质量下降，而过大的弯曲半径则可能影响布线的美观度和安装效果。

8. 额定电压双绞线缆的额定电压应符合其设计和使用要求。

一般来说，双绞线缆的额定电压为100V~1000V，具体取决于其应用场景和传输距离。

9. 阻燃等级双绞线缆的阻燃等级应符合相关标准要求，以确保其在使用过程中具有一定的阻燃性能，降低火灾风险。

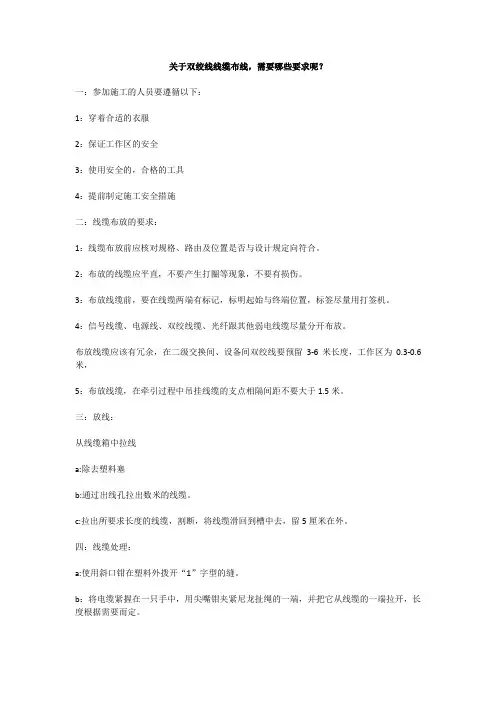

关于双绞线线缆布线，需要哪些要求呢？一：参加施工的人员要遵循以下：1：穿着合适的衣服2：保证工作区的安全3：使用安全的，合格的工具4：提前制定施工安全措施二：线缆布放的要求：1：线缆布放前应核对规格、路由及位置是否与设计规定向符合。

2：布放的线缆应平直，不要产生打圈等现象，不要有损伤。

3：布放线缆前，要在线缆两端有标记，标明起始与终端位置，标签尽量用打签机。

4：信号线缆、电源线、双绞线缆、光纤跟其他弱电线缆尽量分开布放。

布放线缆应该有冗余，在二级交换间、设备间双绞线要预留3-6米长度，工作区为0.3-0.6米，5：布放线缆，在牵引过程中吊挂线缆的支点相隔间距不要大于1.5米。

三：放线：从线缆箱中拉线a:除去塑料塞b:通过出线孔拉出数米的线缆。

c:拉出所要求长度的线缆，割断，将线缆滑回到槽中去，留5厘米在外。

四：线缆处理：a:使用斜口钳在塑料外拨开“1”字型的缝。

b：将电缆紧握在一只手中，用尖嘴钳夹紧尼龙扯绳的一端，并把它从线缆的一端拉开，长度根据需要而定。

c：割去没用的皮外衣。

五：线缆牵引：1：牵引多条4对双绞线时，将多条线缆汇聚成一束，让他们末端对其。

2：用电工胶紧绕在线缆外面，在末端外绕5-6米。

3：将拉绳穿过电工带缠好的线缆，并打结。

注：如果在拉线缆过程中，连接点散开，要收回线缆喝拉线，从新制作牢固连接。

水平布线注意事项：1）管道布线管道布线是在浇筑混凝土时候已经把管道预埋，管道内油牵引电缆的钢丝或者铁丝，施工时候要了解管道图，做出施工方案。

没有预埋管道的，要跟装潢同步进行，这样便于布线跟美观，防止返工。

2）吊顶内布线：a：索取施工图，确定路由。

b:沿着设计路由，打开吊顶，用双手慢慢推开镶板。

C:将多个线缆箱并排放在一起，线口向上。

d:从离配线间最远的一端开始，将线缆的末端沿着电缆桥架牵引过吊顶走廊末端。

e:移动梯子拉线投向吊顶的下一孔，直到绳子到达走廊末端。

河姆渡北京技术中心。

双绞线的分类双绞线常见的有三类线，五类线和超五类线，以及六类线，前者线径细而后者线径粗，具体型号如下：1）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

2）二类线（CAT2）：线缆最高频率带宽是1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

3）三类线（CAT3）：指在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，最高传输速率为10Mbps（10Mbit/s），主要应用于语音、10Mbit/s以太网（10BASE-T）和4Mbit/s令牌环，最大网段长度为100m，采用RJ形式的连接器，已淡出市场。

4）四类线（CAT4）：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps（指的是16Mbit/s 令牌环）的数据传输，主要用于基于令牌的局域网和10BASE-T/100BASE-T。

最大网段长为100m，采用RJ形式的连接器，未被广泛采用。

5）五类线（CAT5）：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，线缆最高频率带宽为100MHz，最高传输率为100Mbps，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和1000BASE-T网络，最大网段长为100m，采用RJ形式的连接器。

这是最常用的以太网电缆。

在双绞线电缆内，不同线对具有不同的绞距长度。

通常，4对双绞线绞距周期在38.1mm长度内，按逆时针方向扭绞，一对线对的扭绞长度在12.7mm以内。

6）超五类线（CAT5e）：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（SNR）、更小的时延误差，性能得到很大提高。

超5类线主要用于千兆位以太网（1000Mbps）。

7）六类线（CAT6）：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
