双绞线讲解

双绞线基础知识1.双绞线简介双绞线（TP：Twisted Pairwire）是一种最常用的传输介质。

双绞线是由两根具有绝缘保护的铜导线组成的。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的影响程度。

每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。

双绞线一般由两根22号到26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一条导管中，便成了双绞线电缆。

与其他传输介质相比，双绞线在传输距离、信道宽度和数据速度等方面均受到一定的限制，但价格较为低廉。

2.双绞线分类目前双绞线可分为非屏蔽双绞线（UTP：Unshie1ded Twisted Pairwire）和屏蔽双绞线（STP：Shileded Twisted Pairwire，也称八线头和四线头双绞线）两种。

屏蔽双续线电缆的外层内铝箔包裹荐。

它的价格相对要贵一些。

非屏蔽双绞线和屏蔽双绞线的物理形式如下图2.36所示。

图2.36 屏蔽和非屏蔽双绞线虽然双绞线主要是用来传输模拟声音信息的，但同样适用于数字信号的传输，特别适用于较短距离的信息传输。

在传输期间，信号的衰减比较大，并且使其波形畸变。

为了克服这一弱点，一般在线路上采用放大技术来再生波形。

采用双绞线的局部网络的带宽取决于所用导线的质量、每一根导线的精确长度及传输技术。

只要精心选择和安装双绞线，就可以在短距离内达到几百万位/秒的可靠传输率。

当距离很短，并且采用特殊的电子传输技术时，传输率可达100 Mb/s甚至更高的传输速率。

用双绞线传输数据时距离通常是100 m。

双绞线最适合用于局部网络内点对点之间的设备连接。

但它很少用来作为广播方式传输的媒体。

因为广播方式的总线通常需要相当长距离的非失真传输。

因使用双绞线传输信息时要向周围幅射，这很容易被窃听，所以要花费额外的代价加以屏蔽，以减小幅射（但不能完全消除）。

而且双绞线电缆一般具有较高的电容性，这可能会使信号失真，故双绞线电缆不太适合高速率的数据传输。

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是5[font=隶书]68A标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。

双绞线—铜导线1. 双绞线释义理解（Twisted Pair，TP）是一种综合布线工程中最常用的传输介质，把两根绝缘垫的铜导线按照一定的密度绞在一起组成双绞线。

这样做，会使每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，从而达到降低信号干扰程度的效果，作用是使得外部干扰在导线上的噪声相同，以便在差分电路提取有用的信号。

备注：无用的信号被称为噪声。

2. 双绞线分类根据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）, 即人们常说的STP和UTP.1)屏蔽双绞线屏蔽双绞线除了有绝缘层外，外层还有铝箔或者网状屏蔽层用来抵挡外部的电磁干扰。

这样一来，屏蔽的效果很好，但是相对成本高。

应用于远距离传输，高速传输并且环境噪声比较大的应用场景，常见应用场景比如医院（环境噪声大），实验室等2)非屏蔽双绞线非屏蔽双绞线不能防止外部电磁干扰，因为没有屏蔽层。

尽管如此，因为其成本低和安装和维护的便捷性，应用还是比较广泛的。

比如办公室，普通住户。

这些都是短距离传输应用场景。

延伸到日常应用中，我们生活或者工作中用到的网线都是双绞线。

通常情况下，我们会按照速率分类，也就是我们常说的超五类，六类，超六类，七类等。

当然，现应用最多的是超五类双绞线。

现在就常见的超五类和六类稍做区分：使用的网络区域不同：由于六类的传输速率高于超五类，超五类常用于百兆网络，六类适用于千兆网络。

因为随着时代的发展，人们对高速传输速率的需求，六类双绞线必然会成为未来趋势。

五类线（CAT5) 主要用于100BASE-T, 1000BASE-T, 最大网段100m,采用RJ形式的连接器。

5类线可以用于千兆位以太网（1000Mbps），但是通常用于百兆传输。

六类线（CAT6）类电缆的传输频率为1MHz～250MHz，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。

双绞线的详解核心提示：一、概述双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝一、概述双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,按逆时针方向扭绞,相临线对的扭绞长度在12.7cm 以上。

与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

虽然双绞线主要是用来传输模拟声音信息的,但同样适用于数字信号的传输,特别适用于较短距离的信息传输。

在传输期间,信号的衰减比较大,并且产生波形畸变。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可达100Mbps～155Mbps。

由于利用双绞线传输信息时要向周围幅射,信息很容易被窃听,因此要花费额外的代价加以屏蔽。

屏蔽双绞线电缆的外层由铝泊包裹,以减小幅射,但并不能完全消除辐射。

屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。

类似于同轴电缆,它必须配有支持屏蔽功能的特殊连结器和相应的安装技术。

但它有较高的传输速率,100米内可达到155Mbps。

双绞线的特性及应用实验双绞线是一种由两根绝缘导线以螺旋形双绞方式绕在一起的电缆。

它具有一系列特点和优势，在许多领域都有广泛的应用。

下面将详细介绍双绞线的特性及应用实验。

一、双绞线的特性1. 抗干扰能力强：双绞线中的两根导线以相反的方向绞合，可以有效地减小外部电磁干扰对信号的影响。

这使得双绞线在传输数据时，具有极强的抗干扰能力。

在工业控制、网络通信等领域，使用双绞线可以保证高质量的信号传输。

2. 传输速率高：双绞线可以支持较高的传输速率。

根据国际标准，双绞线可以分为不同的类别，如Cat 5、Cat 5e、Cat 6等。

每一类别的双绞线都具有不同的传输性能，能够满足不同应用场景下的需求。

3. 传输距离长：双绞线具有较长的传输距离。

在正常情况下，双绞线可以实现数百米的长距离传输。

这使得双绞线在大型网络布线和广域网连接中得到广泛应用。

4. 安装方便：双绞线的安装较为简单，可以采用U型线槽、桥架等组件进行固定。

此外，双绞线也便于维护和更换。

二、双绞线的应用实验1. 信号传输测试：通过实验可以测试双绞线的传输性能。

首先，选择适当的实验仪器，如网络分析仪，连接测试端和被测双绞线。

然后，通过测试仪器发送不同频率、幅度和波形的信号，观察并记录信号的传输质量、传输速率以及抗干扰能力等指标。

通过实验可以评估双绞线的性能和适用性。

2. 抗干扰实验：通过实验测试双绞线的抗干扰能力。

首先，确定实验条件，如外部电磁场的强度和频率。

然后，将被测的双绞线放置在不同距离和角度下，测量并记录信号传输的质量。

通过实验可以评估双绞线的抗干扰能力，并选择合适的双绞线用于特定环境下的信号传输。

3. 传输距离测试：通过实验测试双绞线的传输距离。

首先，选择适当的测试仪器和信号源，将信号源连接到被测双绞线的一端，通过逐渐增加传输距离的方式，记录信号传输的质量和稳定性。

通过实验可以评估双绞线的传输距离，并确定合适的布线方式和距离。

4. 安装实验：通过实验测试双绞线的安装性能。

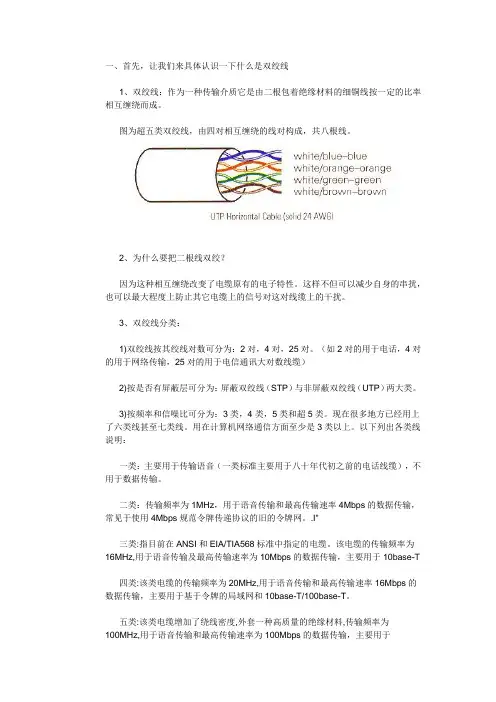

一、首先，让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。

2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。

这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

3、双绞线分类：1)双绞线按其绞线对数可分为：2对，4对，25对。

（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。

3)按频率和信噪比可分为：3类，4类，5类和超5类。

现在很多地方已经用上了六类线甚至七类线。

用在计算机网络通信方面至少是3类以上。

以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。

.I"三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。

该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T。

五类:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T网络，这是最常用的以太网电缆。

4、双绞线的性能指标对于双绞线,用户最关心的是表征其性能的几个指标。

这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。

(1)衰减.60衰减(Attenuation)是沿链路的信号损失度量。

双绞线基础知识及双绞线制作指南首先，让我们来了解一些关于双绞线的基础知识。

1. 双绞线分类：根据双绞线的用途和性能要求的不同，可以将双绞线分为不同的类别。

例如，Cat5e和Cat6是目前最常用的双绞线标准。

2.双绞线结构：双绞线一般由四对铜线组成，每对铜线都被一个绝缘层包裹，并且四对铜线会被一个整体的绝缘层所包裹。

这种结构有助于减少干扰信号的影响。

3.绞合方式：双绞线的铜线绞合方式有两种，分别是顺时针绞合和逆时针绞合。

这两种方式在制作过程中需要一致，以确保信号传输的准确性。

接下来，我们将为大家提供双绞线的制作指南。

材料：-双绞线卷（根据需要选择适当的类别和长度）-铜线剥线钳-网线插头-网线压线钳制作步骤：1.切断所需长度的双绞线，然后用剥线钳剥去双绞线末端的绝缘层，露出铜线。

2.将铜线按照绞合方式进行排列，确保绞合方式一致。

3.使用剥线钳为每对铜线剥去一小段绝缘层，露出铜线的末端。

4.将剥掉绝缘层的铜线按照颜色进行配对。

常见的配对方式是橙白-橙、绿白-绿、蓝白-蓝、棕白-棕。

5.将配对好的铜线依次插入网线插头的对应插槽中，确保铜线插入到插头的末端，且不出现错位或乱绞。

6.使用网线压线钳将插头固定在双绞线上，确保插头和双绞线牢固连接。

7.重复以上步骤，直到完成所需数量的双绞线制作。

以上就是双绞线的基础知识及双绞线制作的指南。

通过掌握这些知识，我们可以更好地理解和使用双绞线，以满足网络传输的要求。

值得注意的是，在制作双绞线时，应注意仔细操作，确保每一步骤都正确无误，以确保制作的双绞线质量可靠。

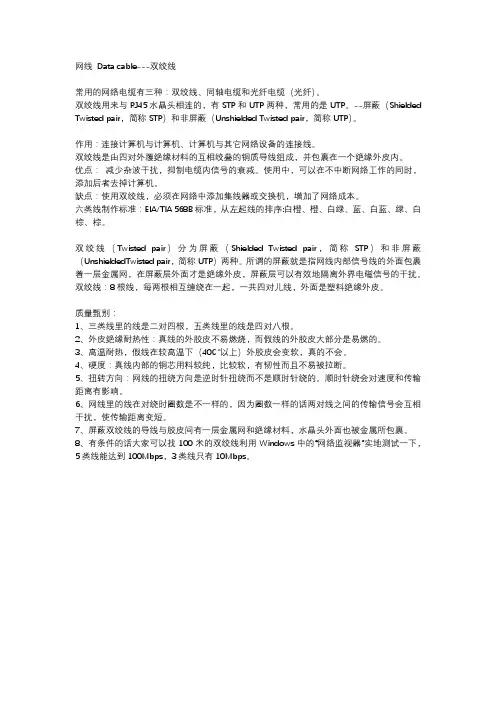

网线Data cable---双绞线常用的网络电缆有三种：双绞线、同轴电缆和光纤电缆（光纤）。

双绞线用来与RJ45水晶头相连的，有STP和UTP两种，常用的是UTP。

--屏蔽（Shielded Twisted pair，简称STP）和非屏蔽（Unshielded Twisted pair，简称UTP）。

作用：连接计算机与计算机、计算机与其它网络设备的连接线。

双绞线是由四对外覆绝缘材料的互相绞叠的铜质导线组成，并包裹在一个绝缘外皮内。

优点：减少杂波干扰，抑制电缆内信号的衰减。

使用中，可以在不中断网络工作的同时，添加后者去掉计算机。

缺点：使用双绞线，必须在网络中添加集线器或交换机，增加了网络成本。

六类线制作标准：EIA/TIA 568B标准，从左起线的排序:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

双绞线（Twisted pair）分为屏蔽（Shielded Twisted pair，简称STP）和非屏蔽（UnshieldedTwisted pair，简称UTP）两种。

所谓的屏蔽就是指网线内部信号线的外面包裹着一层金属网，在屏蔽层外面才是绝缘外皮，屏蔽层可以有效地隔离外界电磁信号的干扰。

双绞线：8根线，每两根相互缠绕在一起，一共四对儿线，外面是塑料绝缘外皮。

质量甄别：1、三类线里的线是二对四根，五类线里的线是四对八根。

2、外皮绝缘耐热性：真线的外胶皮不易燃烧，而假线的外胶皮大部分是易燃的。

3、高温耐热，假线在较高温下（40℃以上）外胶皮会变软，真的不会。

4、硬度：真线内部的铜芯用料较纯，比较软，有韧性而且不易被拉断。

5、扭转方向：网线的扭绕方向是逆时针扭绕而不是顺时针绕的。

顺时针绕会对速度和传输距离有影响。

6、网线里的线在对绕时圈数是不一样的，因为圈数一样的话两对线之间的传输信号会互相干扰，使传输距离变短。

7、屏蔽双绞线的导线与胶皮间有一层金属网和绝缘材料，水晶头外面也被金属所包裹。

8、有条件的话大家可以找100米的双绞线利用Windows中的“网络监视器”实地测试一下，5类线能达到100Mbps，3类线只有10Mbps。

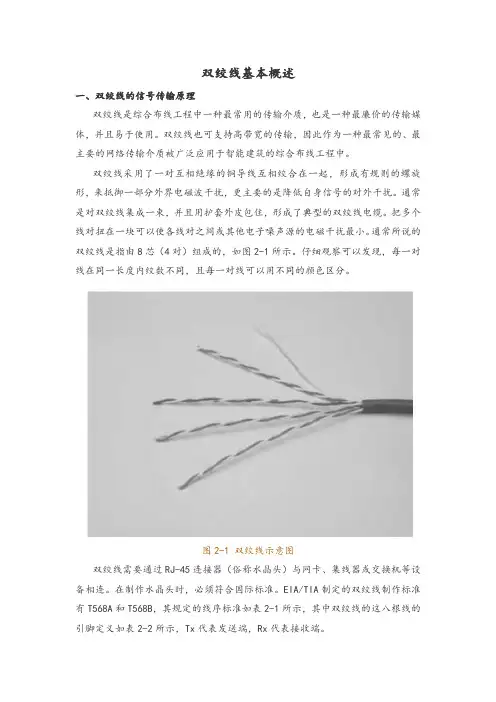

双绞线基本概述一、双绞线的信号传输原理双绞线是综合布线工程中一种最常用的传输介质，也是一种最廉价的传输媒体，并且易于使用。

双绞线也可支持高带宽的传输，因此作为一种最常见的、最主要的网络传输介质被广泛应用于智能建筑的综合布线工程中。

双绞线采用了一对互相绝缘的铜导线互相绞合在一起，形成有规则的螺旋形，来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。

通常是对双绞线集成一束，并且用护套外皮包住，形成了典型的双绞线电缆。

把多个线对扭在一块可以使各线对之间或其他电子噪声源的电磁干扰最小。

通常所说的双绞线是指由8芯（4对）组成的，如图2-1所示。

仔细观察可以发现，每一对线在同一长度内绞数不同，且每一对线可以用不同的颜色区分。

图2-1 双绞线示意图双绞线需要通过RJ-45连接器（俗称水晶头）与网卡、集线器或交换机等设备相连。

在制作水晶头时，必须符合国际标准。

EIA/TIA制定的双绞线制作标准有T568A和T568B，其规定的线序标准如表2-1所示，其中双绞线的这八根线的引脚定义如表2-2所示，Tx代表发送端，Rx代表接收端。

表2-1 线序标准表2-2 双绞线引脚定义按照双绞线两端线序的不同，一般划分两类双绞线：一类两端线序排列一致，称为直通线，其线序如表2-3所示；另一类是改变线的排列顺序，称为交叉线，其线序如表2-4所示。

表2-3 直通线线序（机器与集线器连）表2-4 交叉线线序（机器直连、集线器普通端口级联）在进行设备连接时，需要正确的选择线缆。

设备的RJ45接口分为MDI和MDIX 两类。

当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。

直连线与交叉线级联使用如表2-5所示。

通常主机和路由器的接口属于MDI，交换机和集线器的接口属于MDIX。

例如，路由器和主机相连，采用交叉线；交换机和主机相连则采用直连线。

表2-5 直连线与交叉线级联使用表RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号在制作双绞线接头时非常重要，一旦序号出现错误，将无法正常传输数据。

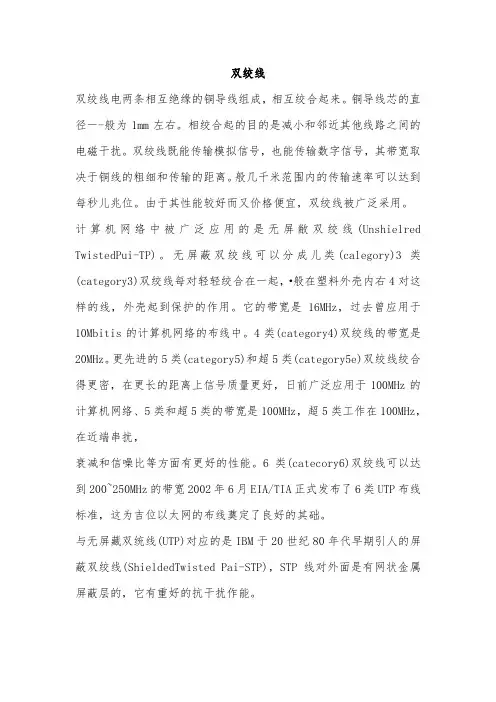

双绞线
双绞线电两条相互绝缘的铜导线组成，相互绞合起来。

铜导线芯的直径一-般为1mm左右。

相绞合起的目的是减小和邻近其他线路之间的电磁干扰。

双绞线既能传输模拟信号，也能传输数字信号，其带宽取决于铜线的粗细和传输的距离。

般几千米范围内的传输速率可以达到每秒儿兆位。

由于其性能较好而又价格便宜，双绞线被广泛采用。

计算机网络中被广泛应用的是无屏敝双绞线(Unshielred TwistedPui-TP)。

无屏蔽双绞线可以分成儿类(calegory)3类(category3)双绞线每对轻轻绞合在一起，·般在塑料外壳内右4对这样的线，外壳起到保护的作用。

它的带宽是16MHz，过去曾应用于10Mbitis的计算机网络的布线中。

4类(category4)双绞线的带宽是20MHz。

更先进的5类(category5)和超5类(category5e)双绞线绞合得更密，在更长的距离上信号质量更好，日前广泛应用于100MHz的计算机网络、5类和超5类的带宽是100MHz，超5类工作在100MHz，在近端串扰，
衰减和信噪比等方面有更好的性能。

6类(catecory6)双绞线可以达到200~250MHz的带宽2002年6月EIA/TIA正式发布了6类UTP布线标准，这为吉位以太网的布线奠定了良好的其础。

与无屏藏双统线(UTP)对应的是IBM于20世纪80年代早期引人的屏蔽双绞线(ShieldedTwisted Pai-STP)，STP线对外面是有网状金属屏蔽层的，它有重好的抗干扰作能。

网线的介绍
UTP网线由一定长度的双绞线和RJ45水晶头组成。

一．两种线序
568A线序
绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8 568A线序
不常用，现各单位、家庭用的都是568B线序
568B线序
568B接法图
橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8
（"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）。

双绞线的顺序与RJ45头的引脚序号要—一对应。

二．两端线序
两种情况
根据网线两端连接网络设备的不同，网线又分为直通线（平行线）和交叉线两种。

直通线（平行线）就是按前面介绍的568A标准或568B标准制作的网线。

而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1
和3对调，2和6对调。

即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调。

交叉线具体举例如下：
一端(不变) 另一端(对调两根)
橙白 1 3 绿白
橙 2 6 绿
绿白 3 1 橙白
蓝 4 4 蓝
蓝白 5 5 蓝白
绿 6 2 橙
棕白 7 7 棕白
棕 8 8 棕
三、直通线用于连接:。

一、首先,让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

图为超五类双绞线,由四对相互缠绕的线对构成，共八根线。

2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。

这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

3、双绞线分类：1）双绞线按其绞线对数可分为：2对，4对，25对.（如2对的用于电话，4对的用于网络传输,25对的用于电信通讯大对数线缆)2)按是否有屏蔽层可分为：屏蔽双绞线(STP)与非屏蔽双绞线(UTP)两大类。

3）按频率和信噪比可分为:3类,4类，5类和超5类。

现在很多地方已经用上了六类线甚至七类线.用在计算机网络通信方面至少是3类以上。

以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网.。

I”三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。

该电缆的传输频率为16MHz，用于语音传输及最高传输速率为10Mbps的数据传输,主要用于10base-T四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输,主要用于基于令牌的局域网和10base-T/100base-T.五类：该类电缆增加了绕线密度,外套一种高质量的绝缘材料，传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base—T网络，这是最常用的以太网电缆。

4、双绞线的性能指标对于双绞线，用户最关心的是表征其性能的几个指标.这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。

(1）衰减.60衰减（Attenuation)是沿链路的信号损失度量.衰减与线缆的长度有关系,随着长度的增加,信号衰减也随之增加。

双绞线　一、概述 双绞线（ＴＰ：Ｔｗｉｓｔｅｄ　Ｐａｉｒｗｉｒｅ）是综合布线工程中最常用的一种传输介质。

双绞线由两 根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信 号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

双绞线一 般由两根 ２２～２６ 号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管 中便成了双绞线电缆。

在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度， 一般地说，扭绞长度在 ３８．１ｃｍ 至 １４ｃｍ 内，按逆时针方向扭绞，相临线对的扭绞长度在 １２．７ｃｍ 以上。

与其他传输介质相比，双绞线在传输距离、信道宽度和数据传输速度等方面均受到一 定限制，但价格较为低廉。

目前，双绞线可分为非屏蔽双绞线（ＵＴＰ：Ｕｎｓｈｉｌｄｅｄ　Ｔｗｉｓｔｅｄ　Ｐａｉｒ） 和屏蔽双绞线（ＳＴＰ：Ｓｈｉｅｌｄｅｄ　Ｔｗｉｓｔｅｄ　Ｐａｉｒ）。

虽然双绞线主要是用来传输模拟声音信息的，但同样适用于数字信号的传输，特别适用 于较短距离的信息传输。

在传输期间，信号的衰减比较大，并且产生波形畸变。

采用双绞线的 局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线，就可 以在有限距离内达到每秒几百万位的可靠传输率。

当距离很短，并且采用特殊的电子传输技 术时，传输率可达 １００Ｍｂｐｓ～１５５Ｍｂｐｓ。

由于利用双绞线传输信息时要向周围幅射，信息很容 易被窃听，因此要花费额外的代价加以屏蔽。

屏蔽双绞线电缆的外层由铝泊包裹，以减小幅射， 但并不能完全消除辐射。

屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。

类 似于同轴电缆，它必须配有支持屏蔽功能的特殊连结器和相应的安装技术。

但它有较高的传 输速率，１００ 米内可达到 １５５Ｍｂｐｓ。

另外，非屏蔽双绞线电缆具有以下优点： （１）无屏蔽外套，直径小，节省所占用的空间； （２）重量轻、易弯曲、易安装； （３）将串扰减至最小或加以消除； （４）具有阻燃性； （５）具有独立性和灵活性，适用于结构化综合布线。
