百米桩里程碑

单柱式交通标志牌立柱制作、安装交通标志热熔型涂料路面标线热熔型道路标线里程碑、百米桩1、工艺流程施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离2、施工放样安装的标志应与交通流方向几乎成直角(按设计或计算确定)，在曲线路段，标志的设置应由交通流的行进方向来确定。

3、标志基础3.1基坑采用人工辅以小型机具开挖。

现浇砼时，大型基础砼模采用钢模拼装，小型基础可不立模板，基底承载力应满足要求。

3.2立模、钢筋制安应符合设计与规范规定，预埋的地脚螺栓和底法兰盘位置要正确。

浇筑砼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。

3.3浇筑好的砼基础应进行养护，安装支柱前完成基坑回填夯实。

4、立柱制作、安装4.1严格按设计文件要求选购材料，所有钢板(管)按设计文件要求必须有材质证明，经监理工程师验收方可加工。

4.2钢材按设计文件尺寸进行切割，型材用气割切割，钢板用轨道式切割机切割，切割好的钢材，用打磨机打磨，需拼接的部位，一定要切割成焊口。

4.3焊条必须选用设计文件及国标要求的材料，焊缝厚度必须达到设计文件要求，焊好后材料应检查焊缝厚度及平滑度。

4.4将焊好的结构进行酸洗处理，必须洗干净，以确保除锈的彻底性。

4.5将酸洗处理的铁件，浸放在热镀锌槽中，镀锌要均匀，必须保证镀锌厚度。

4.6将镀完锌的支柱用麻绳包好存放或运到工地。

4.7支柱须待砼基础强度达设计75%以上时方可安装。

4.8支柱通过法兰盘与基础连接。

清理完底法兰盘和地脚螺栓后，立直支柱，在拧紧螺栓前应调整好方向和垂直度，最后，拧紧地脚螺栓。

悬臂梁可在安装支柱前与支柱拼装完后一起安装。

5、标志牌制作、安装5.1严格按设计文件要求先取材料，所有材料必须附有材质证明。

标志结构、标志板加工制作必须正确，字符、图案颜色必须准确。

5.2铝板按尺寸及技术要求进行剪切，弯边用弯边机弯边，用铝铆钉进行铆接，然后将铝板洗干净并保持干燥，最后用粘膜机将底膜贴在铝板上，再按设计文件要求的字、图，将其用转移纸贴在底膜上，将贴好反光膜的标志牌包装分类存放在干燥的房内。

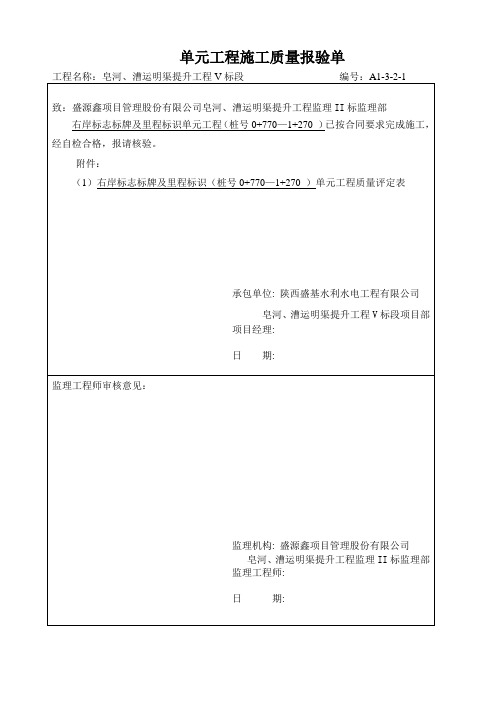

单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表。

单柱式交通标志牌立柱制作、安装交通标志热熔型涂料路面标线热熔型道路标线里程碑、百米桩1、工艺流程施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离2、施工放样安装的标志应与交通流方向几乎成直角(按设计或计算确定)，在曲线路段，标志的设置应由交通流的行进方向来确定。

3、标志基础3.1基坑采用人工辅以小型机具开挖。

现浇砼时，大型基础砼模采用钢模拼装，小型基础可不立模板，基底承载力应满足要求。

3.2立模、钢筋制安应符合设计与规范规定，预埋的地脚螺栓和底法兰盘位置要正确。

浇筑砼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。

3.3浇筑好的砼基础应进行养护，安装支柱前完成基坑回填夯实。

4、立柱制作、安装4.1严格按设计文件要求选购材料，所有钢板(管)按设计文件要求必须有材质证明，经监理工程师验收方可加工。

4.2钢材按设计文件尺寸进行切割，型材用气割切割，钢板用轨道式切割机切割，切割好的钢材，用打磨机打磨，需拼接的部位，一定要切割成焊口。

4.3焊条必须选用设计文件及国标要求的材料，焊缝厚度必须达到设计文件要求，焊好后材料应检查焊缝厚度及平滑度。

4.4将焊好的结构进行酸洗处理，必须洗干净，以确保除锈的彻底性。

4.5将酸洗处理的铁件，浸放在热镀锌槽中，镀锌要均匀，必须保证镀锌厚度。

4.6将镀完锌的支柱用麻绳包好存放或运到工地。

4.7支柱须待砼基础强度达设计75%以上时方可安装。

4.8支柱通过法兰盘与基础连接。

清理完底法兰盘和地脚螺栓后，立直支柱，在拧紧螺栓前应调整好方向和垂直度，最后，拧紧地脚螺栓。

悬臂梁可在安装支柱前与支柱拼装完后一起安装。

5、标志牌制作、安装5.1严格按设计文件要求先取材料，所有材料必须附有材质证明。

标志结构、标志板加工制作必须正确，字符、图案颜色必须准确。

5.2铝板按尺寸及技术要求进行剪切，弯边用弯边机弯边，用铝铆钉进行铆接，然后将铝板洗干净并保持干燥，最后用粘膜机将底膜贴在铝板上，再按设计文件要求的字、图，将其用转移纸贴在底膜上，将贴好反光膜的标志牌包装分类存放在干燥的房内。

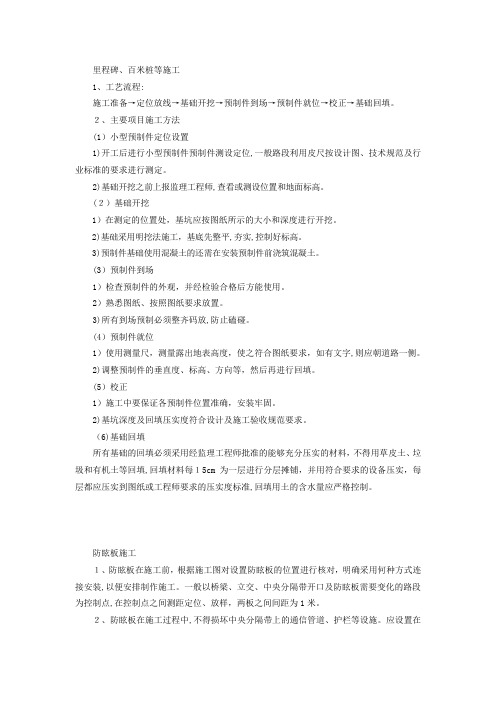

里程碑、百米桩等施工1、工艺流程:施工准备→定位放线→基础开挖→预制件到场→预制件就位→校正→基础回填。

２、主要项目施工方法(1）小型预制件定位设置1)开工后进行小型预制件预制件测设定位,一般路段利用皮尺按设计图、技术规范及行业标准的要求进行测定。

2)基础开挖之前上报监理工程师,查看或测设位置和地面标高。

(２）基础开挖1）在测定的位置处，基坑应按图纸所示的大小和深度进行开挖。

2)基础采用明挖法施工，基底先整平,夯实,控制好标高。

3)预制件基础使用混凝土的还需在安装预制件前浇筑混凝土。

(3）预制件到场1）检查预制件的外观，并经检验合格后方能使用。

2）熟悉图纸、按照图纸要求放置。

3)所有到场预制必须整齐码放,防止磕碰。

(4）预制件就位1）使用测量尺，测量露出地表高度，使之符合图纸要求，如有文字,则应朝道路一侧。

2)调整预制件的垂直度、标高、方向等，然后再进行回填。

(5）校正1）施工中要保证各预制件位置准确，安装牢固。

2)基坑深度及回填压实度符合设计及施工验收规范要求。

（6)基础回填所有基础的回填必须采用经监理工程师批准的能够充分压实的材料，不得用草皮土、垃圾和有机土等回填,回填材料每１5cm为一层进行分层摊铺，并用符合要求的设备压实，每层都应压实到图纸或工程师要求的压实度标准,回填用土的含水量应严格控制。

防眩板施工１、防眩板在施工前，根据施工图对设置防眩板的位置进行核对，明确采用何种方式连接安装,以便安排制作施工。

一般以桥梁、立交、中央分隔带开口及防眩板需要变化的路段为控制点,在控制点之间测距定位、放样，两板之间间距为1米。

２、防眩板在施工过程中,不得损坏中央分隔带上的通信管道、护栏等设施。

应设置在钢护栏和设置在混凝土护栏上两种形式。

设置在混凝土护栏上直接将钢板托架用膨胀螺栓固定在桥梁混凝土护栏侧：在混凝土护栏上安装时,注意其强度应在达到设计强度的７0%以上,方可在混凝土护栏顶部安装;设置在钢护栏上的防眩板用紧固钢板紧抱波形梁设置，施工时注意保护波形梁护栏的金属涂层,如有损伤应及时修补。

《湖南省养护规范化施细则》湖南省公路管理局二0一o年七月湖南省公路养护gbm工程实施细则为认真贯彻落实交通部指示精神，提高公路养护技术和养护管理水平，完善路网服务功能，最大限度地发挥养护投资效益，推进公路养护上档次，实现初级小康路的战略目标，根据《公路工程技术标准》（jtj001-97）、交通部《国省干线gbm工程实施标准》等有关技术规范和标准，制定本细则。

一、一、路面1、常年保持路面整洁、路拱适度、排水通畅、行车舒适，公路养护无差等路，年平均好路率保持在90%以上。

2、沥青路面应为拌合法面层。

现有层铺法路面应通过大修或罩面实现拌合法面层结构。

路面应保持常年无坑槽，各项病害及时处治，养护作业操作规范。

3、水泥路面要及时处治破碎板、错台、脱空唧泥、断角、裂缝、沉陷等病害，路面不得存在影响行车安全的严重破碎板块。

严重破损路段必须进行路面大修。

路面接缝灌缝材料必须采用专用填缝料，应保持路面接缝常年无渗水，填缝料完好有效。

二、二、路肩1、路肩一律硬化。

路肩面层宜采用与路面同类的面层结构。

2、水泥路面路肩宜为水泥砼结构，可在半幅施工时一次浇筑完成并做纵向切缝，纵缝下应埋设拉杆。

没有硬路肩的路段应实现路肩水泥砼硬化。

3、沥青路面的路肩面层应为沥青混合料结构，一般应在大中修时采取路基宽度范围内（扣除路基边缘构造物宽度后）全宽满铺的方式实现。

三、三、边沟、路缘石和路肩墙1、边沟采用石砌、现浇水泥砼或预制块铺砌。

路肩为沥青混合料结构时，边沟内侧应为现浇砼或石砌结构；现浇砼结构采用c15水泥砼、顶宽为35cm的矩形或平行四边形（当路基宽度≥11m时，顶宽可采用25cm）；石砌结构顶宽为50cm（当路基宽度≥11m时，顶宽可采用40cm），但上层8cm厚采用c15现浇砼条带加固，现浇砼条带宽度为35cm（当路基宽度≥11m时，条带宽度可采用25cm）；为确保施工质量，推荐采用现浇砼结构。

路肩为水泥砼结构时，边沟内侧可采用现浇砼（顶宽为15cm）、石砌结构（顶宽为25cm）或预制块铺砌，此时路肩顶面标高应与路肩板底面标高相同。

5.2.6 交通安全设施工程表格
1、交通标志
交通标志安装质量检验表（ZJ－275）
2、路面标线
路面标线质量检验表（ZJ－276）
3、波形梁钢护栏
波形梁护栏质量检验表（ZJ－277）
4、混凝土护栏
混凝土护栏质量检验表（ZJ－278）
5、突起路标
突起路标质量检验表（ZJ－280）
6、轮廓标
轮廓标质量检验表（ZJ－281）
7、其他
里程碑和百米桩质量检验表
避险车道质量检验表
施工单位：合同号：
施工单位：合同号：
波形梁钢护栏质量检验表施工单位：合同号：
混凝土护栏质量检验表
施工单位：合同号：
监理单位：编号：ZJ-278-□□-□□□□□□□－□□
突起路标质量检验表
施工单位：合同号：
监理单位：编号：ZJ-280-□□-□□□□□□□－□□
轮廓标质量检验表
施工单位：合同号：
监理单位：编号：ZJ-280-□□-□□□□□□□－□□
里程碑和百米桩质量检验表
施工单位：合同号：监理单位：编号：
避险车道质量检验表
施工单位：合同号：监理单位：编号：。

公路工程验收执行新版公路工程质量检验评定标准有关事宜的通知（交办公路〔2018〕136号）交通运输部办公厅关于公路工程验收执行新版公路工程质量检验评定标准有关事宜的通知（交办公路〔2018〕136号）《公路工程质量检验评定标准第一册土建工程》（JTG F80/1-2017）（简称新标准）自2018年5月1日起施行。

为加强公路工程质量管理，做好公路工程验收与新标准的衔接过渡，经交通运输部同意，现就有关事宜通知如下：一、关于执行时间2018年5月1日起开展公路工程施工招标的项目按照新标准执行。

此前已开展施工招标的项目，可按招标文件或合同约定，执行《公路工程质量检验评定标准第一册土建工程》（JTG F80/1-2004）（简称原标准），也可重新约定执行新标准。

二、关于交工验收质量评定执行新标准的工程项目，在各分项工程评定合格后，按照以下方法进行工程交工验收质量评定。

（一）分部工程。

采用以检查项目合格率为基础、加权平均计算的评分法，满分为100分，存在外观缺陷或资料不全等问题时应予扣分。

100??=∑∑检查项权值检查项目权值）（检查项目合格率分部工程实测得分检查项目为分部工程中所有分项工程的实测项，其中关键检查项目权值为2，一般检查项目权值为1。

分部工程计算示例详见附件1。

分部工程评分=分部工程实测得分-外观缺陷扣分-资料扣分外观缺陷扣分：工程外观质量应符合新标准要求，外观质量存在问题时应予扣分，外观检查内容及扣分标准参照《公路工程竣（交）工验收办法实施细则》（交公路发〔2010〕65号，简称《实施细则》）所附《公路工程质量鉴定办法》执行，累计扣分不超过15分。

资料扣分：按照新标准第3.2.7规定，对质量保证资料进行检查，资料不符合真实、准确、齐全、完整的要求时应予扣分，新标准3.2.7中每项内容对应扣分不超过3分，累计扣分不超过10分。

施工资料和图表残缺，缺乏最基本的数据，或有伪造涂改的，不予检验和评定，应进行整改。

农村公路养护预算编制办法及配套定额指标Budget Compilation Method for Rural Roads Maintenance andits Norm Indexes前言根据交通运输部交公路函﹝2018﹞244 号文《关于下达 2018 年度公路工程行业标准制修订项目计划的通知》的要求，由交通运输部路网监测与应急处置中心作为主编单位，承担《农村公路养护预算编制办法及配套定额指标》的制定工作。

本标准制定是为了指导和规范农村公路养护预算编制，合理申请养护资金，规范养护费用的使用。

本次制定工作顺应中央及国家有关扶贫攻坚和乡村振兴的新形势，遵循农村公路养护相关法律法规及标准规范的要求，充分考虑全国各地养护工作实际情况编制而成。

本次制定工作充分吸收了各地农村公路养护管理工作经验以及农村公路沿线人民群众的声音，广泛征求了各级交通运输主管部门和行业意见，经反复讨论修改后定稿。

本标准由 6 章和 3 个附录组成。

其中，1 总则，2 术语，3 养护费用组成，4 日常养护，5 信息化建设和维护费用，6 养护设备购置费，7 养护工程；附录 A 是预算文件编的的格式，附录 B 是日常小修项目单价区间值表，附录 C 是养护工程项目单价区间值表,附录 D 是农村公路日常小修清单计价规范，附录 E 是农村公路养护工程量清单计价规范。

目次1总则 (1)2术语 (2)3养护费用组成 (3)4日常养护 (3)5信息化建设和维护费用 (4)6养护设备购置费 (5)7养护工程 (5)附录A 封面、目录及预算表格样式 (9)附录B 农村公路日常小修单价参考值表 (42)附录C 农村公路养护工程单价参考值表 (47)附录D 农村公路养护日常小修清单计价规范 (69)附录E 农村公路养护工程量清单计价规范 (84)1总则1.0.1为科学合理地编制农村公路养护预算，规范农村公路养护经费的预算管理，提高资金使用效益，结合农村公路养护工作实际，制定《农村公路养护预算编制办法及配套定额指标》（以下简称《农养指标》）。

里程碑
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
2
里程碑、百米桩等施工
1、工艺流程：
施工准备→定位放线→基础开挖→预制件到场→预制件就位→校正
→基础回填。
2、主要项目施工方法
（1）小型预制件定位设置
1、开工后进行小型预制件预制件测设定位，一般路段利用皮尺按
设计图、技术规范及行业标准的要求进行测定。
2、基础开挖之前上报监理工程师，查看或测设位置和地面标高。
（2）基础开挖
1、在测定的位置处，基坑应按图纸所示的大小和深度进行开挖。
2、基础采用明挖法施工，基底先整平，夯实，控制好标高。
3、预制件基础使用混凝土的还需在安装预制件前浇筑混凝土。
（3）预制件到场
1、检查预制件的外观，并经检验合格后方能使用。
2、熟悉图纸、按照图纸要求放置。
3、所有到场预制必须整齐码放，防止磕碰。
（4）预制件就位
1、使用测量尺，测量露出地表高度，使之符合图纸要求，如有文
字，则应朝道路一侧。
2、调整预制件的垂直度、标高、方向等，然后再进行回填。
（5）校正
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
3
1、施工中要保证各预制件位置准确，安装牢固。
2、基坑深度及回填压实度符合设计及施工验收规范要求。
（6）基础回填
所有基础的回填必须采用经监理工程师批准的能够充分压实的材
料，不得用草皮土、垃圾和有机土等回填，回填材料每15cm为一层进
行分层摊铺，并用符合要求的设备压实，每层都应压实到图纸或工程
师要求的压实度标准，回填用土的含水量应严格控制。
