单柱式交通标志牌立柱制作、安装交通标志热熔型涂料路面标线热熔型道路标线里程碑、百米桩1、工艺流程施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离2、施工放样安装的标志应与交通流方向几乎成直角(按设计或计算确定)，在曲线路段，标志的设置应由交通流的行进方向来确定。
3、标志基础3.1基坑采用人工辅以小型机具开挖。
现浇砼时，大型基础砼模采用钢模拼装，小型基础可不立模板，基底承载力应满足要求。
3.2立模、钢筋制安应符合设计与规范规定，预埋的地脚螺栓和底法兰盘位置要正确。
浇筑砼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。
3.3浇筑好的砼基础应进行养护，安装支柱前完成基坑回填夯实。
4、立柱制作、安装4.1严格按设计文件要求选购材料，所有钢板(管)按设计文件要求必须有材质证明，经监理工程师验收方可加工。
4.2钢材按设计文件尺寸进行切割，型材用气割切割，钢板用轨道式切割机切割，切割好的钢材，用打磨机打磨，需拼接的部位，一定要切割成焊口。
4.3焊条必须选用设计文件及国标要求的材料，焊缝厚度必须达到设计文件要求，焊好后材料应检查焊缝厚度及平滑度。
4.4将焊好的结构进行酸洗处理，必须洗干净，以确保除锈的彻底性。
4.5将酸洗处理的铁件，浸放在热镀锌槽中，镀锌要均匀，必须保证镀锌厚度。
4.6将镀完锌的支柱用麻绳包好存放或运到工地。
4.7支柱须待砼基础强度达设计75%以上时方可安装。
4.8支柱通过法兰盘与基础连接。
清理完底法兰盘和地脚螺栓后，立直支柱，在拧紧螺栓前应调整好方向和垂直度，最后，拧紧地脚螺栓。
悬臂梁可在安装支柱前与支柱拼装完后一起安装。
5、标志牌制作、安装5.1严格按设计文件要求先取材料，所有材料必须附有材质证明。
标志结构、标志板加工制作必须正确，字符、图案颜色必须准确。
5.2铝板按尺寸及技术要求进行剪切，弯边用弯边机弯边，用铝铆钉进行铆接，然后将铝板洗干净并保持干燥，最后用粘膜机将底膜贴在铝板上，再按设计文件要求的字、图，将其用转移纸贴在底膜上，将贴好反光膜的标志牌包装分类存放在干燥的房内。
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表
单元工程施工质量报验单
标志标牌单元工程质量评定表
里程标识单元工程质量评定表。

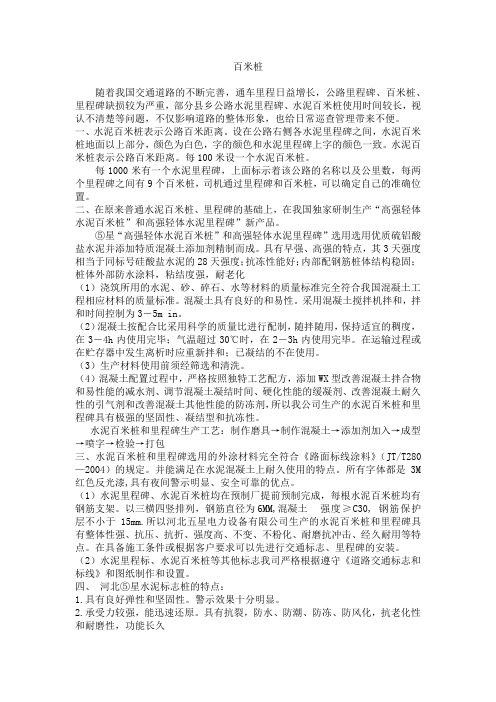

百米桩随着我国交通道路的不断完善，通车里程日益增长，公路里程碑、百米桩、里程碑缺损较为严重，部分县乡公路水泥里程碑、水泥百米桩使用时间较长，视认不清楚等问题，不仅影响道路的整体形象，也给日常巡查管理带来不便。
一、水泥百米桩表示公路百米距离。
设在公路右侧各水泥里程碑之间，水泥百米桩地面以上部分，颜色为白色，字的颜色和水泥里程碑上字的颜色一致。
水泥百米桩表示公路百米距离。
每100米设一个水泥百米桩。
每1000米有一个水泥里程碑，上面标示着该公路的名称以及公里数，每两个里程碑之间有9个百米桩，司机通过里程碑和百米桩，可以确定自己的准确位置。
二、在原来普通水泥百米桩、里程碑的基础上，在我国独家研制生产“高强轻体水泥百米桩”和高强轻体水泥里程碑”新产品。
⑤星“高强轻体水泥百米桩”和高强轻体水泥里程碑”选用选用优质硫铝酸盐水泥并添加特质混凝土添加剂精制而成。
具有早强、高强的特点，其3天强度相当于同标号硅酸盐水泥的28天强度；抗冻性能好；内部配钢筋桩体结构稳固；桩体外部防水涂料，粘结度强，耐老化（1）浇筑所用的水泥、砂、碎石、水等材料的质量标准完全符合我国混凝土工程相应材料的质量标准。
混凝土具有良好的和易性。
采用混凝土搅拌机拌和，拌和时间控制为3－5m in。
（2）混凝土按配合比采用科学的质量比进行配制，随拌随用，保持适宜的稠度，在3－4h内使用完毕；气温超过30℃时，在2－3h内使用完毕。
在运输过程或在贮存器中发生离析时应重新拌和；已凝结的不在使用。
（3）生产材料使用前须经筛选和清洗。
（4）混凝土配置过程中，严格按照独特工艺配方，添加WX型改善混凝土拌合物和易性能的减水剂、调节混凝土凝结时间、硬化性能的缓凝剂、改善混凝土耐久性的引气剂和改善混凝土其他性能的防冻剂，所以我公司生产的水泥百米桩和里程碑具有极强的坚固性、凝结型和抗冻性。
水泥百米桩和里程碑生产工艺：制作磨具→制作混凝土→添加剂加入→成型→喷字→检验→打包三、水泥百米桩和里程碑选用的外涂材料完全符合《路面标线涂料》（JT/T280—2004）的规定。

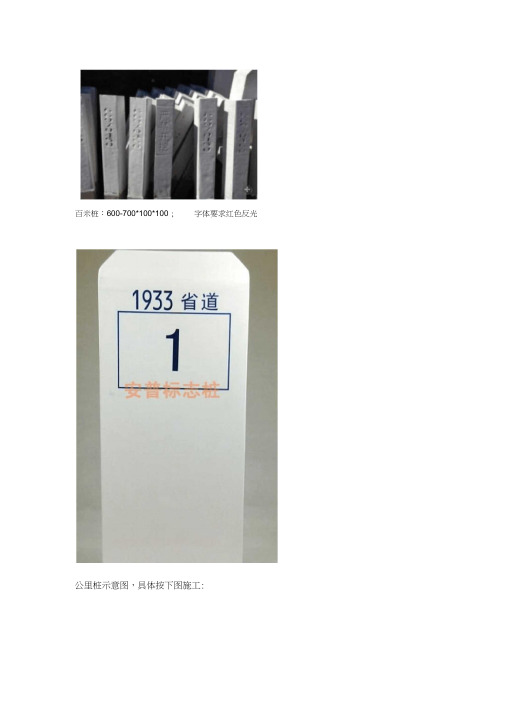

百米桩：600-700*100*100 ;字体要求红色反光
公里桩示意图，具体按下图施工:
7,7. 5.8 里程碑、里程牌，、圉24玉图245-)
里程碑用丁指示公路的里程，设于公踣桩号递增方向的右仙*毎搭J km设一块*正、反面呦应标识逍路编号戻里程，国道里程数字超过四位数时，采用大的尺寸*蚩理碑表面为白色’国蛊堀"悌烈字* 省道编号用蓝字'县道、多道编号用黑字丫见图245a),也可采用ES 245b)的形武表示道路端号。
如路删条件所限无法设牡蚩科解时.昂设胃里程牌，见图2覇，里秒牌版面为蓝底、白掲疗•白边框、.蓝色衬边. 公路蹶号無色应遵确7.2.2, 4^定.里程牌可采用单柱形式取附着在路側护栏上*
5G«0>
尺寸按括号外的数字为准，字体统一用
注意：所有字体都是红色反光漆,考虑该百米桩和公里桩是埋在便道边上，长度最好适
当加长，确保牢靠。
里程碑百米桩设计规范篇一：百米桩和公里桩标准百米桩：600-700*100*100；字体要求红色反光公里桩示意图，具体按下图施工：尺寸按括号外的数字为准，字体统一用注意：所有字体都是红色反光漆, 考虑该百米桩和公里桩是埋在便道边上，长度最好适当加长，确保牢靠.篇二：里程碑、公路界碑、百米桩的施工方案里程碑、公路界碑、百米桩施工里程碑、公路界碑、百米桩施工；（1）材料的准备；在施工合同签订后，首先根据施工计划到工地附近预制；（2）放线施工；里程碑、公路界碑及百米桩安装的观感质量关键在于根；（3）里程碑、公路界碑及百米桩安装；首先保证基础牢固，否则进行置换处理；（1）材料的准备在施工合同签订后，首先根据施工计划到工地附近预制厂签订示警桩成批预制合同，根据本工程的特点和施工条件，在预制厂成批预制里程碑、公路界碑及百米桩是一种较合理的施工方法，即能保证质量，又能降低成本，同时还能保证施工需要。
（2）放线施工里程碑、公路界碑及百米桩安装的观感质量关键在于根据道路线型和尺寸进行安装施工放线，使里程碑、公路界碑及百米桩的安装路线与道路线型相协调，不仅能起到示警作用，而且对整个道路起到装饰效果。
在里程碑、公路界碑及百米桩定位放线时必须与道路线型保持一致，在实际操作时，要认真仔细，如达不到要求，则要坚决修改调整直至满篇三：标线。
百米桩。
里程碑3、里程标、百米标（1）里程碑、百米桩等在预制厂提前预制完成，在具备施工条件后先进行交通标志、里程碑的安装。
（2）里程标、百米标等其他标志我方则严格根据遵守《道路交通标志和标线》和图纸制作和设置，并按图纸所示或监理工程师指示准确定位。
4、标线工程施工（1）选材及处理①本公司所选用的标线材料符合《路面标线涂料》（JT/T280—2004）的规定。
并能满足在沥清混凝土、水泥混凝土路面上耐久使用的特点。
同时标线中含有二氢成份。
②涂料的下涂剂（底油）、玻璃珠的品质均符合招标文件技术规范的规定。
京港澳高速公路漯河至驻马店改扩建工程技术交底记录表（编号：）建设项目：漯驻高速改扩建工程施工单位：中铁十一局集团第三工程有限公司合同号： LZTJ--03合同段 :TJ-3标项目经理部监理单位：河南省高等级公路建设监理部有限公司技术交底项目百米桩、公里桩施工技术交底等级□项目技术交底□标段技术交底□班组技术交底组织单位临建一队主持单位TJ-3 工程管理部交底单位临建一队交底主讲人杨建成（施工队长）职务（职称）交底接收对象地点参加人员单位及名单：一线施工人员会议室见技术交底签到表主要施工内容：本交底适用于本标段百米桩，公里桩施工。
技术交底内容一般规定（ 1）便道路面标高高出原地面大于 1m时，便道两侧应设立防护栏 ( 材料自定 ) ，护拦高度不得低于0.8m，护栏须用反光油漆刷为红白相间色。
（ 2）公里桩要求从起点开始埋设在靠近便道外侧。
公里桩要求采用混凝土预制，尺寸：100cm×40cm×10cm，字体采用红色宋体，标注在混凝土预制块宽面两侧。
单字大小以5cm为宜。
埋设深度 30cm。
百米桩在施工桩号每百米处 ( 整公里处除外 ) ，采用素混凝土预制，安放在便道外侧，正面面向高速公路。
公里桩与百米桩便道两侧均要求设置。
公里桩百米桩京港澳高速公路漯河至驻马店改扩建工程技术交底签到表技术交底等级：技术交底单位：交底负责人：技术交底日期：年月日序单位（部门、班组）职称联系方式备注姓名岗位号（工种）0万 U豆体验卡卡号： 50D890668267e3349e33密码： 686d03401eefba96faba 奖品名称： 500 万 U 豆体验卡卡号： 50De7a00c543af387fc0密码： b26488ce65abc1787202奖品名称： 500 万 U 豆体验卡卡号： 50Dbac63885c802fd52e密码： 3d1c344384327b85efff奖品名称： 500 万 U 豆体验卡卡号： 50Dd97f0765bdf6998a3密码： 48db1c14e42a2b321fac 奖品名称： 500 万 U 豆体 50D61215eb41ae3cc919密码： 25bffae5346e7b7d2548奖品名称： 100 万 U 豆体验卡卡号： 10D1cab621456ab278ab 密码： 709f65f32865af2559c2奖品名称： 100 万 U 豆体验卡卡号： 10D8f1d6a4b953f3474e 密码： 6e2e4017cce30dc7e055奖品名称： 100 万 U 豆体验卡卡号： 10Dd1fc6d6dd529b6892密码： a5dbdd8338f91d2c0701奖品名称： 100 万 U 豆体验卡卡号： 10D08377b71d4374262b 密码： 1d7a7c21ebd99b798a54。
二级技术交底记录表
师的批准后进行。
百米标、里程碑标志整个安装过程均采用吊车为工具，中间有工人高空作业时必须严格佩戴安全带和安全帽。
安装期间，百米标、里程碑应适当加固和支撑，其表面应采取防止破坏的保护措施。
四、施工作业技术指导书及执行的技术标准：
《云南省地方标准》
五、安全、文明施工：
1、现场的作业人员必须佩带安全帽，不得穿拖鞋进入施工现场；
2、所有原材料按指定地点堆放整齐，施工现场垃圾按指定地点堆放并清理。
3、要文明施工，坚持做到“完工、料尽、场地清”。
4、现场要设置警示标语。
5、每天施工结束后，应及时清理垃圾和废料，不得向下抛掷，应倒入专门设置的回收桶内，再倒入现场废料堆里，做到“工完、料净、场地清”。
6、施工时，工器具规范摆放，严禁凌乱甩放。
工器具放置位置不得阻塞通。
7、电焊线应沿通道布置整齐，不得随意摆放。
8、焊接完毕后焊条的头部应统一放入容器内回收。
9、在使用电焊机施焊时，应注意周围环境。
里程碑示意图
界碑
