气动调节阀安装工艺

气动调节阀工作原理安装检修1.空气源：气动调节阀的工作源于空气或气体作为驱动介质。

空气通过压缩空气源输送到调节阀上，驱动阀门的开闭运动。

2.阀体结构：气动调节阀主要由阀体、阀盖、阀座、阀瓣和阀杆等组成。

阀杆连接着阀瓣，在空气的作用下，阀杆向上或向下运动，控制阀瓣的开闭程度。

3.感应元件：在气动调节阀中，通常还配备有压力、流量或温度等感应元件，用于监测流体参数，并将信号反馈给控制系统。

4.控制系统：气动调节阀通过连接到控制系统中的传感器，接收控制信号。

控制系统通过分析信号并作出调节，从而驱动气动调节阀，实现对流体的准确调节。

1.安装位置：气动调节阀的安装位置应在易于操作和维护的位置，同时应便于连接到控制系统和管道系统中。

2.避免过热：气动调节阀的安装位置应避免过热的环境，以免影响阀门的正常工作。

3.合适流动方向：安装时应将进口和出口方向标明清楚，确保阀门可顺利通行流体。

4.固定安装：安装时需要将阀门牢固地固定在地面或其他支撑结构上，防止阀门发生移位或震动。

1.定期检查：定期检查气动调节阀的各个部件，包括阀杆、阀瓣、阀座等，确保其正常运作。

2.清洁维护：定期对气动调节阀进行清洁维护，清除阀座和阀瓣上的杂质，保持阀门的灵活性和密封性。

3.防止泄漏：监测气动调节阀的泄漏情况，特别是阀座和阀瓣之间的泄漏，及时修复或更换损坏部件。

4.动作检验：定期对气动调节阀的动作进行检验，确保阀门开闭动作的准确和流体调节功能的正常。

总之，气动调节阀在工业自动化控制系统中起着重要的作用。

在使用和维护过程中，要注意其安装位置、工作原理和检修要点，以保证阀门的正常运行和流体参数的准确调节。

2024年气动调节阀安装安全技术规程引言：随着工业的快速发展和自动化水平的提高，气动调节阀在工业生产过程中发挥着重要的作用。

然而，由于气动调节阀的特殊性，其安装过程往往比较复杂，并且存在一定的安全风险。

为了保障气动调节阀的安全运行，必须建立起科学、规范的安装安全技术规程。

本文将围绕气动调节阀的安装，从安全角度出发，对其进行详细的介绍和阐述，以期能够为工程师们提供一份有效、实用的安装技术规程。

一、安全技术规程的目的本安全技术规程的主要目的是保障气动调节阀的安全安装，减少安装过程中的安全风险，并确保气动调节阀的正常运行。

二、安装前的准备工作1. 在进行气动调节阀安装之前，必须先对相关的工程图纸进行仔细的研究和分析，并确保安装过程的合理性和安全性。

2. 在开始安装之前，必须对安装区域进行仔细的检查和清理，确保没有杂物和障碍物存在。

3. 安装过程中所需要使用的设备和工具必须经过检查和试验，确保其安全可靠。

三、气动调节阀的安装位置选择1. 气动调节阀的安装位置应尽量接近被控管道，并且考虑便于操作和维修。

2. 气动调节阀的安装位置应考虑到安全因素，避免与其他设备和管线发生干扰和冲突。

四、气动调节阀的安装步骤1. 确定气动调节阀的安装方向，并进行标识。

2. 在安装区域进行合适的开挖和准备工作，确保安装底座的稳固性。

3. 根据气动调节阀的安装需求，进行沟槽或孔洞的开挖和处理。

4. 将气动调节阀放置在预先准备好的底座上，并进行固定。

5. 进行气动调节阀与管道的连接，必须保证连接处的严密性和可靠性。

6. 进行气动调节阀的调试和测试，确保其工作正常。

五、安装后的检查和测试1. 完成气动调节阀的安装之后，必须对其进行全面的检查和测试，确保其安装质量和工作效果。

2. 检查和测试的内容包括：阀门的开闭情况、气动装置的工作状态、阀门的密封性能等。

六、气动调节阀的安全维护1. 对于安装完毕的气动调节阀，必须定期进行保养和维护，以确保其长时间的正常运行。

目录1、绪论 (2)2、阀门安装前的检查和要求 (4)2、1阀门本体及填料、垫片等材质必须符合国家有关产品标准规定 (4)2、2阀门必须有产品合格证和制造厂的铭牌 (4)3、一般阀门常见的故障和处理方法 (5)3、1填料函泄漏 (5)3、2内泄与外泄 (5)3、3阀杆升降失灵阀杆升降失灵的原因 (5)3、4其他 (6)3、5预防方法 (6)4、气动调节阀的常见故障及处理方法 (7)4、1检修时的重点检查部位 (8)4、2气动用调节阀的日常维护 (8)4、3常见故障及产生的原因 (9)5、阀门的调试 (10)5、1 ABB TZID-C智能定位器阀门的调试 (10)5、2TZID-C系列智能定位器程序功能图解 (15)6、智能阀门定位器常见故障及现场处理 (16)7、应用和维护 (17)绪论在目前的大小型火电厂里，气动阀门的正常准确控制事关电厂的日常正常运行，可以说阀门中存在的任何问题都可能使机组跳机，所以掌握气动阀门的现场安装与调试是非常重要的，可以说这是检验一个热工人与是否合格的重要标准之一。

相对与气动阀门而言，气动阀动作力距比电动阀门大，气动阀门开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀复杂。

气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。

因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。

因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。

在北仑电厂实习了几个月，让我对电厂的知道有了初步的了解，特别是阀门这部分，因为我主要做的就是阀门检修工作，可以说阀门是电厂重要的一部分，如果阀门不能正常运行，可以说电厂将会陷入瘫痪状态。

以下就对气动调节阀的现场安装与校准做一些简单的介绍。

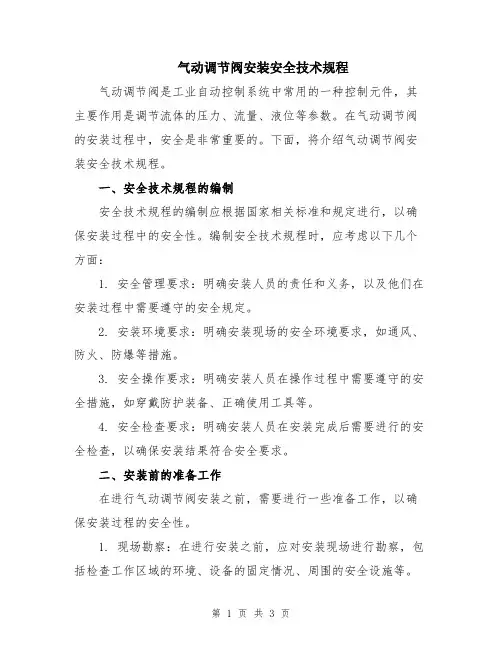

气动调节阀安装安全技术规程气动调节阀是工业自动控制系统中常用的一种控制元件，其主要作用是调节流体的压力、流量、液位等参数。

在气动调节阀的安装过程中，安全是非常重要的。

下面，将介绍气动调节阀安装安全技术规程。

一、安全技术规程的编制安全技术规程的编制应根据国家相关标准和规定进行，以确保安装过程中的安全性。

编制安全技术规程时，应考虑以下几个方面：1. 安全管理要求：明确安装人员的责任和义务，以及他们在安装过程中需要遵守的安全规定。

2. 安装环境要求：明确安装现场的安全环境要求，如通风、防火、防爆等措施。

3. 安全操作要求：明确安装人员在操作过程中需要遵守的安全措施，如穿戴防护装备、正确使用工具等。

4. 安全检查要求：明确安装人员在安装完成后需要进行的安全检查，以确保安装结果符合安全要求。

二、安装前的准备工作在进行气动调节阀安装之前，需要进行一些准备工作，以确保安装过程的安全性。

1. 现场勘察：在进行安装之前，应对安装现场进行勘察，包括检查工作区域的环境、设备的固定情况、周围的安全设施等。

2. 气动调节阀的准备工作：在进行安装之前，应对气动调节阀本身进行检查，确保其完好无损，防止在安装过程中发生漏气、渗漏等现象。

3. 安全设施的准备：在进行安装之前，应准备好必要的安全设施，如防护网、警示标志等，以保障安装人员的安全。

三、安装过程中的安全措施在气动调节阀的安装过程中，需要采取一些安全措施，以确保安装人员和设备的安全。

1. 保持工作区域整洁：在安装过程中，应保持工作区域整洁，防止杂物堆积，减少跌倒、滑倒等意外事故的发生。

2. 使用合适的工具：在进行安装过程中，应使用合适的工具，防止因使用过大或过小的工具导致事故的发生。

3. 穿戴防护装备：在进行安装过程中，应穿戴适当的防护装备，如手套、护目镜、防护鞋等，以防止因操作不慎而造成皮肤、眼睛等部分的伤害。

4. 预防火灾和爆炸：在进行安装过程中，应注意防止火源接近气动调节阀，防止因火花引起的火灾和爆炸事故的发生。

气动调节阀的安装气动调节阀是一种常用的工业自动控制系统中的阀门，它可以通过控制气源的压力来调节阀门的开度，从而实现对管道内介质流量和压力的调节。

在工程应用中，气动调节阀被广泛应用于化工、石油、电力、冶金、制药等领域，可以控制各种液体、气体、蒸汽等介质的流量和压力。

气动调节阀的安装是一个非常关键的环节，正确的安装可以保证气动调节阀的正常运行和安全性。

下面是气动调节阀的安装步骤和注意事项。

安装步骤1. 管路准备首先需要准备好接口管路，将气动调节阀连接到管路上。

在连接前需要清理管道的内部，避免杂物、灰尘等对阀门造成影响。

根据阀门口径的大小，选择相应的管道规格。

2. 安装支架安装支架的位置和数量需要根据阀门的大小和重量来确定。

支架需要在阀门液压箱的两端分别安装，以保证阀门不会在使用过程中发生位移和晃动。

3. 连接气泵将气泵连接到气动调节阀上，按照连接说明书将气泵与阀门连接起来，确保管道连接紧密、气源正常供应。

4. 连接电源如果气动调节阀需要电源供应，需要连接对应的电源线。

当然，在阀门需要安装的场合，我们通常需要安装由电缆接口输出信号的板子，以实现电气接口的传递作用。

5. 安装配件在气动调节阀上需要安装一些必要的配件，比如安全阀、压力表等。

这些配件的作用是保证阀门在工作过程中的安全性和稳定性。

6. 调试在安装结束后，需要进行调试。

这一步需要对气动调节阀的各个参数进行调整，以使其满足工作要求。

在调试中，需要关注各个参数的相互作用，以保证气动调节阀的正常运行和稳定性。

注意事项1. 安全检查在安装过程中，需要进行安全检查，避免潜在的安全隐患。

具体来说，就是排查所有的连接点是否正常连接，检查各个配件是否安装完整等。

同时，在调试阶段也需要加强安全检查，防止被调试的阀门因参数设置不合理而对人造成伤害。

2. 使用环境气动调节阀背锅区常运行在狭小的场合，这需要我们注意一些使用环境问题。

比如它工作的环境温度不能过低或过高，过高会影响密封件的使用寿命、过低则会影响气源压力。

气动阀门的安装与调试步骤下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!气动阀门是工业领域常见的一种控制元件，广泛应用于管道系统中，具有开闭迅速、操作方便、可靠性高等优点。

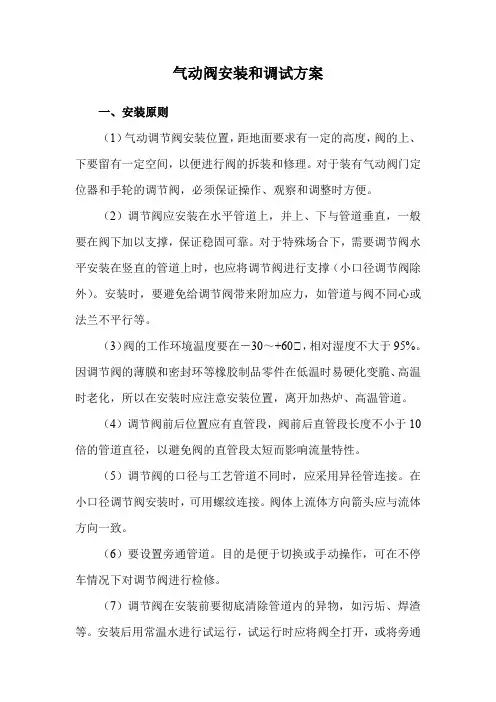

气动阀安装和调试方案一、安装原则（1）气动调节阀安装位置，距地面要求有一定的高度，阀的上、下要留有一定空间，以便进行阀的拆装和修理。

对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整时方便。

（2）调节阀应安装在水平管道上，并上、下与管道垂直，一般要在阀下加以支撑，保证稳固可靠。

对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑（小口径调节阀除外）。

安装时，要避免给调节阀带来附加应力，如管道与阀不同心或法兰不平行等。

（3）阀的工作环境温度要在－30～+60℃，相对湿度不大于95%。

因调节阀的薄膜和密封环等橡胶制品零件在低温时易硬化变脆、高温时老化，所以在安装时应注意安装位置，离开加热炉、高温管道。

（4）调节阀前后位置应有直管段，阀前后直管段长度不小于10倍的管道直径，以避免阀的直管段太短而影响流量特性。

（5）调节阀的口径与工艺管道不同时，应采用异径管连接。

在小口径调节阀安装时，可用螺纹连接。

阀体上流体方向箭头应与流体方向一致。

（6）要设置旁通管道。

目的是便于切换或手动操作，可在不停车情况下对调节阀进行检修。

（7）调节阀在安装前要彻底清除管道内的异物，如污垢、焊渣等。

安装后用常温水进行试运行，试运行时应将阀全打开，或将旁通阀打开。

试运行时应注意阀体与管道连接处的密封性等。

二、安装过程（1）安装前检查气动阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞；（2）将阀门和汽缸均置于关闭状态；（3）将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

（4）阀体手动启闭阻力适中，扭矩与所选执行器扭矩匹配。

（5）连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。

使用专用法兰，不得使用平焊法兰。

（6）确认法兰焊接无误，安装完毕后不得再焊接法兰，以免烫伤橡胶件。

（7）装好的管道法兰要进行对中，并与放入的阀门进行对中。

气动阀门的安装与调试步骤气动阀门是一种利用气压力来控制介质流动的阀门，广泛应用于石油化工、冶金、电力、制药等领域。

在使用气动阀门之前，必须进行安装和调试工作，确保阀门正常运行。

下面将详细介绍气动阀门的安装与调试步骤。

一、安装步骤1、选择合适位置：首先需要确定气动阀门的安装位置，确保阀门的开启和关闭不会受到任何阻碍。

同时要考虑到维修和更换零部件的方便性。

2、准备工具和材料：安装气动阀门所需要的工具和材料包括扳手、螺丝刀、螺栓、螺母等。

3、检查阀门：在安装之前，需要对气动阀门进行检查，确保阀门及其附件没有损坏或缺失。

4、安装气动执行器：将气动执行器安装在阀门上，并通过螺栓和螺母将其固定好。

5、连接管道：将气动阀门与管道连接起来，使用密封垫和螺栓将阀门与管道连接紧密，使介质无法泄漏。

6、接通气源：连接气源管道，确保气动执行器能正常工作。

在接通气源之前，需要注意检查气源管道是否有漏气现象。

7、安装配套设备：根据需要安装配套的传感器、控制器等设备，确保阀门能够自动控制。

8、检查安装结果：在完成以上步骤之后，需要对阀门的安装进行检查，确保阀门和配套设备已经正确安装并能正常工作。

二、调试步骤1、检查阀门的运动是否畅顺：在接通气源之后，需要观察和检查气动阀门的运动是否畅顺，如果出现卡滞或不正常的情况，需要及时进行调整。

2、调整气源压力：根据阀门的使用要求，需要调整气源的压力，确保气源的压力能够满足阀门的开启和关闭要求。

3、调整开启和关闭时间：通过调整气动执行器的控制装置，可以调整阀门的开启和关闭时间，确保阀门能够按照要求进行控制。

4、测试阀门的工作性能：通过对阀门进行开启和关闭测试，检查阀门的工作性能是否符合要求，包括开启速度、关闭速度、密封性能等。

5、校准传感器和控制器：如果有配套的传感器和控制器，需要对其进行校准，确保传感器和控制器能够准确地控制阀门的运动。

6、进行稳定性测试：在进行了以上工作之后，需要对阀门进行一段时间的稳定性测试，确保阀门能够稳定地运行，并且不会出现故障。

气动调节阀安装安全技术规程气动调节阀是用于调节介质流量和压力的一种流体控制装置，在化工、石油、制药、食品等工业领域中得到广泛应用。

正确的安装和使用气动调节阀，能保证工业生产的安全和稳定性。

一、安装前准备1. 根据工程要求，阀门制造厂家提供的产品技术参数和图纸，对气动调节阀的型号、规格、连接方式等进行确认。

2. 检查气动调节阀的外观是否完好，是否有裂纹、变形、氧化等缺陷，检查各连接处的密封性。

3. 检查阀门执行机构、手动控制机构和附件、支承件等，确认有无松动和缺陷。

4. 根据情况，施工现场应配备安全帽、防护眼镜、耳塞、手套等防护用品。

二、安装过程1. 安装位置：气动调节阀应安装在液压或气体管路中，并应根据流体的流动方向安装，以保证阀门的正常启闭和调节功能。

2. 连接方式：若为法兰连接，应根据安装高度和密封要求选择合适的垫片，拧紧螺栓时应按对角线交替拧紧，确保连接紧密。

3. 管道安装：阀门的管路应保持水平，不得发生弯曲或扭曲，管道接头应平直，连接紧密，防止泄漏。

4. 安装附件：根据需要，可安装手动操作机构、限位开关、电磁阀、过滤器等附件，应安装合理、牢固。

5.连接电缆：对于带有附件的气动调节阀，应根据附件的要求连接相应的电缆，特别是对几个阀门共用同一电缆的情况，要进行电缆编号，标明每个阀门的位置和类型。

三、安装后检验1. 打开进口和出口阀门，检查流量是否正常，以确保阀门的调节功能。

2. 使用手动控制机构对阀门进行开闭操作，确认阀门的行程和行程指示准确无误。

3. 检查气动调节阀的泄漏情况，确保连接处的密封性。

4. 检查附件的安装和连接情况，特别是过滤器的清洗和更换。

5. 检查气动调节阀的外观和支承结构是否稳定，若存在问题应及时处理。

四、注意事项1. 安装气动调节阀时，应按照制造厂家提供的技术参数和图纸，不得擅自改变型号、规格和连接方式。

2. 安装气动调节阀时，应定期对设备进行维护和保养，确保其正常使用，防止出现故障和事故。

气动调节阀电动调节阀的操作规程和安装技术气动调节阀和电动调节阀是工业设备中常见的流量控制装置，用于调节流体介质的流量、压力和温度。

正确的操作规程和安装技术可以确保设备的正常运行和有效控制流体流量。

以下是气动调节阀和电动调节阀的操作规程和安装技术：一、气动调节阀的操作规程和安装技术：1.操作规程：1）在操作气动调节阀之前，必须检查阀门是否处于完全关闭状态。

2）检查和确认气动系统的压力是否符合调节阀的工作要求。

3）打开送气阀门，使气动系统处于工作状态。

4）逐渐调整调节阀的开度，观察流体流量和压力的变化。

5）根据需要调整开度和压力，确保流量和压力在所需范围内。

6）操作完毕后，关闭送气阀门，关闭调节阀。

2.安装技术：1）选择合适的安装位置，避免受到外部振动和冲击。

2）确保气动系统的正常运行，压力符合调节阀的要求。

3）连接气动调节阀和气动执行器，确保无泄漏。

4）根据要求连接气源管道和排气管道。

5）根据要求进行电气连接，确保气动调节阀可以正常工作。

6）调试前应检查气动调节阀的开度和关闭状态，确保调整阀是在关闭位置。

7）逐步调整气动调节阀的开度，观察流量和压力的变化。

8）根据需要调整开度和压力，确保流量和压力在所需范围内。

9）调试完成后，检查气动调节阀和周围的管道是否有泄露。

二、电动调节阀的操作规程和安装技术：1.操作规程：1）检查电动调节阀的电源是否正常，确认控制系统的设置是否正确。

2）观察调节阀开度和位置的指示器，确认阀门是否处于关闭状态。

3）打开电源，启动电动调节阀。

4）通过控制系统调整电动调节阀的开度，观察流体流量和压力的变化。

5）根据需要调整开度和压力，确保流量和压力在所需范围内。

6）操作完毕后，关闭电源，关闭电动调节阀。

2.安装技术：1）选择合适的安装位置，避免受到外部振动和冲击。

2）确保电源供应的稳定和可靠。

3）连接电动调节阀和电动执行器，确保连接牢固，无泄漏。

4）根据要求连接控制系统，确保电动调节阀可以正常工作。
