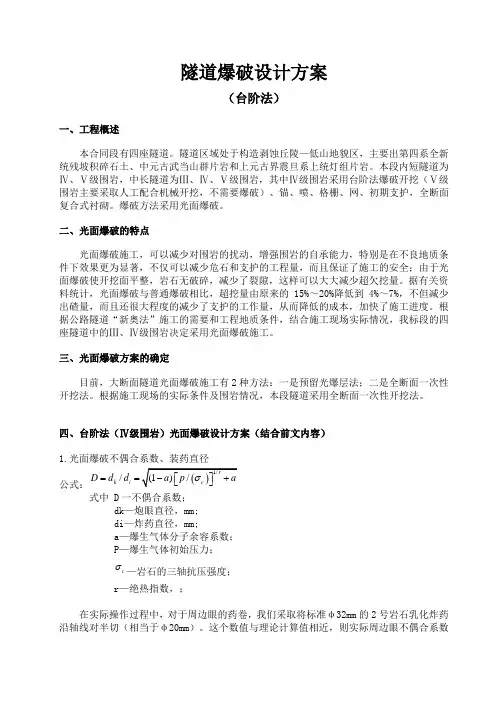

隧道爆破设计方案
（台阶法）
一、工程概述
本合同段有四座隧道。
隧道区域处于构造剥蚀丘陵—低山地貌区，主要出第四系全新统残坡积碎石土、中元古武当山群片岩和上元古界震旦系上统灯组片岩。
本段内短隧道为Ⅳ、Ⅴ级围岩，中长隧道为Ⅲ、Ⅳ、Ⅴ级围岩，其中Ⅳ级围岩采用台阶法爆破开挖（Ⅴ级围岩主要采取人工配合机械开挖，不需要爆破）、锚、喷、格栅、网、初期支护，全断面复合式衬砌。
爆破方法采用光面爆破。
二、光面爆破的特点
光面爆破施工，可以减少对围岩的扰动，增强围岩的自承能力，特别是在不良地质条件下效果更为显著，不仅可以减少危石和支护的工程量，而且保证了施工的安全；由于光面爆破使开挖面平整，岩石无破碎，减少了裂隙，这样可以大大减少超欠挖量。
据有关资料统计，光面爆破与普通爆破相比，超挖量由原来的15%～20%降低到4%～7%，不但减少出碴量，而且还很大程度的减少了支护的工作量，从而降低的成本，加快了施工进度。
根据公路隧道“新奥法”施工的需要和工程地质条件，结合施工现场实际情况，我标段的四座隧道中的Ⅲ、Ⅳ级围岩决定采用光面爆破施
工。
三、光面爆破方案的确定
目前，大断面隧道光面爆破施工有2种方法：一是预留光爆层法；二是全断面一次性开挖法。
根据施工现场的实际条件及围岩情况，本段隧道采用全断面一次性开挖法。
四、台阶法（Ⅳ级围岩）光面爆破设计方案（结合前文内容）
1.光面爆破不偶合系数、装药直径
公式：
/k i D d d == 式中 D 一不偶合系数； dk —炮眼直径，mm; di —炸药直径，mm; a —爆生气体分子余容系数； P —爆生气体初始压力；
—岩石的三轴抗压强度；
c
r—绝热指数，；
在实际操作过程中，对于周边眼的药卷，我们采取将标准φ32mm的2号岩石乳化炸药沿轴线
对半切（相当于φ20mm）。
这个数值与理论计算值相近，则实际周边眼不偶合系数
D=dk/di =42/20=，符合规范中软岩装药不耦合系数D=的要求。
式中： dk炸药—炸药直径；
di炮眼—炮眼直径。
2．确定周边眼间距（E）、最小抵抗线（W）和相对距系数（K）最小抵抗线与开挖的隧道断面大小有关。
在断面跨度大，光爆眼所受到的夹制作用小，岩石
比较容易崩落，最小抵抗线可以大些，断面小，光爆眼所受到的夹制作用大，最小抵抗线可以小
些，最小抵抗线与岩石的性质和地质构造也有关，坚硬岩石最小抵抗线可小些，松软破碎的岩石
最小抵抗线可大些。
我标段四座隧道岩质主要为软岩，故确定最小抵抗线（V）为～。
相对距系数是周边眼间距（E）与最小抵抗线（V）的比值，是影响爆破效果的重要因素。
K= E/V
式中, E为周边炮眼间距，cm；V为最小抵抗线，cm；
K值总是小于1,当d=38～46mm，E=30～50cm，
V=40～60cm时，K=～。
考虑到权爆区岩石节理较发育，并参照规范周边眼间距取值范围30cm-50cm, 对周边眼间距
取45cm,最小抵抗线值取60cm，K=E/V=。
3、炮眼装药系数
周边眼的装药集中度采用规范取值范围～0.15kg.m-1，取0.14kg/m,其它炮眼的填充系数选
用见下表：
4、循环Array进尺
综合考虑
各项因
素，取L=1.5m
5、孔径和孔深
凿岩采用一字纤头，直径为Φ=40mm，则炮眼孔径为Φ=42mm。
孔深除掏槽、底角眼为1.7m
外，其它采用1.5m。
孔深：为克服岩石的夹制作用，对掏槽眼和底板眼取1.7m（20cm的超深），其余各眼孔深取
1.5m。

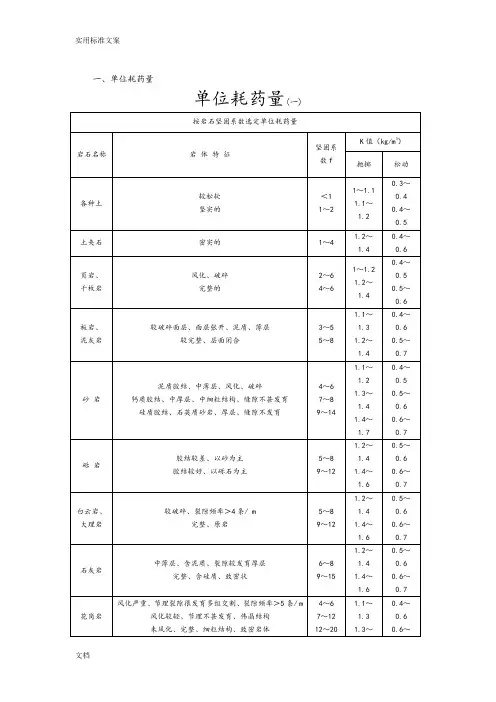

6、炮眼数量（采用2号岩石乳化炸药时）
N眼=ad2
式中N—炮眼数目（个）；
q—单位炸药消耗量，取1.2kg.m-3；
S—开挖断面面积(m2），S=98.84m；
A—炮眼装填系数，取；
d一药卷直径，乳化炸药（除周边眼外）为32mm;
N＝××××
=224（个）
7、装药结构和起爆方式
光面爆破采用不耦合装药，软岩一般不耦合系数为～，炮眼装药按装药集中度计算出的药量均匀装入炮眼内。
为克服底部炮眼的阻力，在炮眼底部放半个标准药卷，使光爆层易于脱离岩体。
施工中采用如下图装药结构：①1/2普通标准药卷（φ32）起爆；②普通标准药卷沿长度方向
对半切（相当于φ20小药卷）不耦合间隔装药。
图2 周边眼装药结构示意图
8、光面爆破的分区起爆顺序为：掏槽眼——辅助眼——底板眼——周边眼。
采用多段微差起爆（由内向外），其中主爆区的周边眼比辅助眼眼跳2段起爆，并用同一段雷管。
主爆区使用非电毫秒雷
管，周边眼用导爆索一次同时起爆。
9、各孔装药量及总装药量
总装药量Q，及各孔装药量，详见下表：
台阶法施工开挖上部爆破参数表
台阶法施工开挖下部爆破参数
五、施工方法及工艺
一、钻爆机具材料
钻孔采用13台YT—28型凿岩机和3台20m³空压机，人工钻孔，钻孔直径为42mm，一字形合金钢钻头。
采用Φ32mm×220mm 2号岩石乳化炸药。
双电雷管引爆连接各孔的跳段导爆管，炮眼内的起爆传爆，掏槽眼采用跳段雷管以利用扩大掏槽效果。
二、光面爆破施工工艺
1、放样布眼
钻眼前，测量人员用经纬仪和水准仪，准确定出隧道中心线和拱顶面高程；用红油漆画出开挖轮廓线，并标出炮眼位置，其误差不得超过5cm；每次测量放线的同时，要对上次爆破断面进行检查，及时调整爆破参数，以达到最佳爆破效果。
2、钻眼要求
掏槽眼：深度、角度按设计施工，眼口间距误差和眼底间距误差不得大于5cm。
辅助眼：深度、角度按设计施工，眼口排距、行距误差均不大于10cm。
周边眼：开眼位置在设计断面轮廓线上允许沿轮廓线调整其误差不得大于5cm；炮眼方向可以3%～5%的斜率外插，眼底不得超出开挖断面轮廓线10cm，最大不得超过15cm。
内圈眼至周边眼的排距；误差不得大于5cm；内圈眼与周边眼应采用相同的斜率。
钻眼装药率调整，当开挖面凹凸较大时，应按实际情况调整炮眼深度（相应调整装药量），力求所有炮眼（除掏槽眼外）眼底在同一平面上。
钻眼完毕，按炮眼布置图进行检查并做好记录，有不符合要求的炮眼重钻，经检查
合格后，方可装药爆破
3、炮眼布置要求
①先布置掏槽眼，其方向在岩层层理明显时应尽量垂直于层理，掏槽眼应比其他眼加深
20cm。
②周边眼严格按设计开挖轮廓线布置，在硬岩层中，周边眼的眼口在断面设计轮廓线上，眼底超出轮廓线小于10cm；在软岩中，周边眼的眼口在断面设计轮廓线内小于8cm，眼底落在轮廓
线上。
③辅助眼根据上稀下密，中部均匀分布的原则布置。
4、孔口堵塞长度L0
L0=（～）V
一般堵塞长度浅眼不超过20cm，深眼不超过30cm。
堵塞采用用水浸湿的炸药包装箱纸团，能
很好的封闭钻眼。
5、清孔装药
装药前用小直径高压风管将炮眼内石屑吹净，装药需分片，分组按炮眼设计图确定的装药量自上而下进行，雷管要“对号入座”不得混装。
所有炮孔均用炮泥堵塞，堵塞长度周边眼不小于20cm，其他眼不小于30cm。
周边眼采用小药卷配导爆索，以增加不耦合系数和爆破时的缓冲作
用，炮孔装药均采用反向装药结构。
6、连接起爆网络
起爆网络采用复式网络，以保证起爆的可靠性和准确性。
导爆管采用四通管连接，不能打结和拉伸，各类炮眼雷管连接段数相同。
引爆雷管应用绝缘胶布包扎在离一根导爆管自由端15cm 处，聚能穴背向传爆方向，网络连好后要有专人负责检查后再起爆。
由于毫秒雷管1段、2段、3段、4段…间，延期秒差小于50ms，所以除掏槽眼外一般必须跳段使用，各孔段位布置为：掏槽眼1段，辅助掏槽眼3段，辅助眼由内向外依次为5、7、9、11、13段，周边眼为15段，底板眼
为17段。
7、光面爆破施工技术措施
（1）对所有爆破作业人员进行岗前培训，使他们充分了解光面爆破的重要性及一些有效可行
的施工方法，以提高操作熟悉程度。
（2）选用低爆速、低猛度、低密度、传爆性能好、爆炸威力大的2号岩石乳化梯炸药。
（3）用不耦合装药结构，光面爆破不耦合系数为～，但药卷直径不应小于该炸药的临界直
径，以保证稳定传爆。
（4）严格掌握与周边眼相邻的内圈眼的爆破效果，为周边眼爆破创造临空面。
炮眼深度大于
2.5m时，内圈眼应与周边眼有相同的外插角，周边眼应尽量同时起爆。
（5）控制装药集中度，必要时采取间隔装药结构，为克服眼底岩石的夹制作用，可在眼底加
强装药。
（6）当岩石层理明显时，炮眼方向应尽量垂直于层理面，如节理发育，炮眼应尽量避开节理，以防卡钻和影响爆破效果。
