一、工程概况：1、隧道总长3211m2、隧道形状及断面要求：断面为半圆拱形，墙高15m，宽8m3、隧道特点及环境条件：隧道围岩坚固性系数f=11～13，隧道旁55m有一座水工隧道，水工隧道的安全振动速度不能超过7～15 cm∕s；同时，隧道为浅埋隧道，最小埋深为22m，隧道上方沿隧道走向有另外一条南水北调中线工程隧道——王家岭隧道，该隧道能够承受的最大振动速度为3 cm∕s4、地质条件：岩性以泥岩夹砂岩为主；区内构造节理不发育，地表水较发育，地下水以基岩裂隙水为主5、工期要求：隧道掘进工期定为12个月6、设计内容及要求完成设计说明书，主要内容包括：1）根据环境条件，进行最大装药量的安全验算2）要求周边孔采用光面爆破施工，完成详细地隧道和炮孔装药参数表3）完成隧道断面布孔图，掏槽孔形状及布孔图4）完成所有炮孔装药结构图5）完成炮孔起爆顺序及起爆网路图6）主要技术经济指标a、断面开挖面积（2m）b、单位面积炮孔数（个）c、设计炮孔利用率（%）d、预计的循环进尺（m）e、每循环爆破岩石量（m``3）f、比钻孔量（m/ m``3）g、炸药单耗（kg∕m``3）二、掘进爆破方案及爆破安全要求1、隧道断面结构设计：2、掘进方式：采用分台阶掘进法，上断面掘进高度为8m ，面积为57.132m ，下断面开挖面积882m ，为了减小爆破振动强度，上断面布置楔形掏槽孔，上次掘进爆破成形，单循环进尺控制在1.5～2.7m 之间。
下断面布置采用水平炮孔爆破开挖，单次爆破进尺为5m 。
周边孔采光面爆破。
上断面始终超前下断面10m 以上。
三、爆破参数设计：1、凿岩机具及爆炸物品：采用凿岩台车配备9台7655型气腿式凿岩机，孔径40mm 。
2、确定最大段装药量：根据公式：Q m =R 3(V/K)3/α 确定最大一段允许用药量。
查表得：取K=100 α=1.5隧道断面为半圆拱形，墙高15m ，宽8m 。
断面面积145.132m则，Q m1=2013.1 kg Q m2=9.5 kg取小值，则最大段允许用药量为9.5kg 。
一、单位耗药量单位耗药量(一)单位耗药量(二)炸药换算系数e值单位耗药量（四）单位耗药量K及其它参数（五）二、隧道爆破设计爆破设计（一）、规范规定《铁路隧道施工规范》（TB10204-2002）规定：光面爆破参数预裂爆破参数说明：1、上表所列参数适用于炮眼深度1.0～3.5m ，炮眼直径40～50mm ，药卷直径20～25mm ；2、当断面较小或围岩软弱、破碎或对曲线、折线开挖成形要求较高时，周边眼间距E 应取小值；3、周边眼抵抗线W 值在一般情况下均应大于周边眼间距E 值。
软岩在取较小E 值时，W 值应适当增大；4、E/W ：软岩取小值，硬岩及断面小时取大值；5、表列装药集中度q 为2号硝铵炸药，选用其它类型炸药时，应修正。
换算系数：⎪⎭⎫ ⎝⎛+=换算炸药爆力号硝铵炸药爆力换算炸药猛度号硝铵炸药猛度2221K （二）、爆破器材的选择⑴炸药：一般情况下，多采用二号硝铵炸药，洞内有水时应采用乳化油炸药、水胶炸药或其他防水性炸药；有瓦斯的隧道内，应采用煤矿安全炸药（如2、3号煤矿炸药，2、3号煤矿抗水炸药，煤矿水胶炸药，煤矿乳化油炸药，被筒炸药，当量炸药，离子交换炸药）；在软弱围岩周边爆破时，选择低爆速光爆专用炸药，如二号低爆速炸药。
隧道常用炸药国产光面爆破专用炸药⑵雷管：在无瓦斯隧道内，可首先考虑采用非电毫秒雷管或半秒雷管；在有瓦斯的隧道内，采用煤矿瞬发电雷管或毫秒延期电雷管。
雷管的段间隔时间差应考虑控制在100ms左右，在软弱围岩中爆破，为避免振动强度的迭加作用，雷管最好跳段使用，特别是1～5段的雷管。
大断面隧道爆破，至少要求有1～15段雷管。
（三）、参数确定一个φ32*25cm 药卷用药量0.195kg 一个φ25*25cm 药卷用药量0.125kg 一个φ20*25cm 药卷用药量0.0875kg 炸药密度0.85～1.05g/cm 3 光面爆破岩石饱和抗压强度39.7～46.25MPa ，属于中硬岩 规范参数装药不偶和系数D （炮眼直径Rh/药卷直径Rc ）1.5～2，宜取2.0 周边眼间距E 取45～60cm最小抵抗线V,应大于周边眼间距，取60～75cm 相对距E/V 取0.8～1周边眼装药集中度q （kg/m ）0.2～0.3 眼深：全断面3～3.5m ，台阶法1～3m单位用药：全断面0.9～2kg/m3，台阶法0.4～0.8kg/m3 炮眼直径取43mm ，考虑油压凿岩机炮眼直径42～46mm 时，V ＝0.5～0.7，q ＝0.28～0.38 炮眼直径34～38mm 时，V ＝0.4～0.6，q ＝0.14～0.21 中空孔到装药眼间距λ：岩层系数，中硬岩以上取1.9～2.2：中空孔径（mm ） d ：装药眼径（mm ）掏槽炮眼间距不小于20cm ，掏槽炮眼比辅助眼深10cm 周边眼炮泥堵塞长度不小于20cm 全断面开挖：222dd d A ++⎪⎪⎭⎫ ⎝⎛++=ϕϕϕλπϕ断面尺寸：72.97m2，宽11m ，高8m 1.3循环进尺的选定在软弱围岩中，宜采用0.8～1.5m ，一般取1.1m 。
隧道工程课程设计爆破一、课程目标知识目标：1. 理解隧道工程中爆破工作的基本原理和方法；2. 掌握爆破工程中涉及的物理和数学计算，如炸药用量、爆炸能量传递等；3. 学习隧道工程爆破的安全措施及应急预案。
技能目标：1. 能够运用所学知识进行简单的爆破设计和计算；2. 掌握使用爆破模拟软件进行模拟实验，分析爆破效果；3. 培养学生团队协作能力和实际操作能力，通过分组讨论和爆破实验，提高问题解决技巧。
情感态度价值观目标：1. 培养学生对隧道工程爆破工作的兴趣，激发探索精神和创新意识；2. 增强学生的安全意识，认识到工程安全的重要性；3. 树立正确的工程伦理观念，认识到爆破工程在服务社会、促进经济发展中的作用。
本课程针对高中年级学生，结合物理、数学及工程实践知识，以实用性为导向，注重理论知识与实际操作的紧密结合。
课程目标旨在帮助学生建立完整的爆破知识体系，提高解决实际问题的能力，并培养其安全意识和社会责任感。
通过具体学习成果的分解，教师可针对性地进行教学设计和评估，确保课程目标的实现。
二、教学内容1. 爆破基本原理：讲解炸药爆炸的物理过程，能量转换及传递方式，涉及课本中有关化学反应、能量守恒等章节内容。
2. 爆破设计计算：教授炸药用量计算、炮孔间距、排距设计等，结合数学计算和物理原理，对应课本中相关数学模型及工程计算部分。
3. 爆破安全措施：介绍隧道工程爆破中的安全距离、安全防护设施、应急预案等，关联课本中安全知识章节。
4. 爆破模拟实验：运用爆破模拟软件进行实验操作，观察和分析爆破效果，对应课本中实验操作及数据分析内容。
5. 案例分析：分析典型隧道爆破工程案例，总结经验教训，提升学生实际工程素养，结合课本中工程实例进行分析。
教学内容安排和进度：第一课时：爆破基本原理及安全知识介绍；第二课时：爆破设计计算方法及案例分析；第三课时：爆破模拟实验操作及数据分析；第四课时：总结与讨论，巩固所学知识。
教学内容根据课程目标进行科学性和系统性地选择和组织，确保学生能够循序渐进地掌握隧道工程爆破相关知识，为后续教学活动和评估提供明确依据。

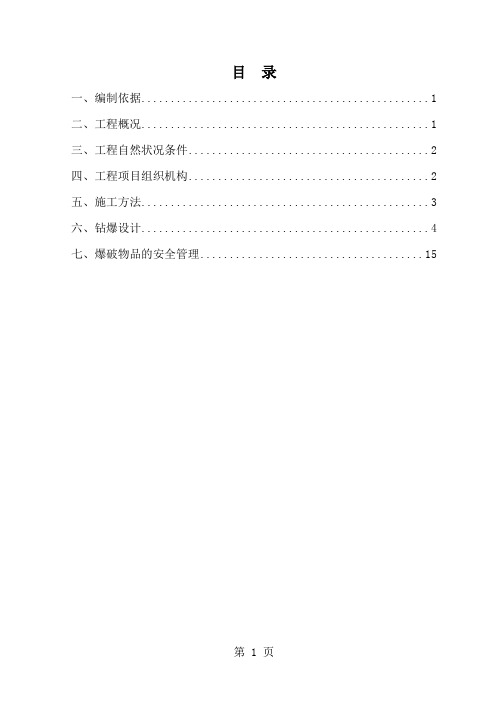

目录一、编制依据 (1)二、工程概况 (1)三、工程自然状况条件 (2)四、工程项目组织机构 (2)五、施工方法 (3)六、钻爆设计 (4)七、爆破物品的安全管理 (15)隧道钻爆设计方案一、编制依据1、新建成渝客专铁路施工图纸2、《爆破安全规程》3、《铁路隧道钻爆法施工工序及作业指南》二、工程概况本标段有隧道工程11座，共4973m，约占全标段总长的0.09%。
最长的隧道为梯子湾隧道,全长1344m。
本标段隧道总体情况见表2 -1，各隧道情况见表2-2。
表2-1 隧道总体情况一览表表2-2 各隧道情况一览表三、工程自然状况条件1、地形地貌管段隧道位于四川盆地内，隧道地形起伏较大，属丘陵地貌，植被发育，多辟为竹林及少量松树林，杂草灌木丛生；山坡自然坡度5～50°。
2、地层岩性管段隧道位于四川盆地内，主要以侏罗系、白垩系紫红色泥砂岩为主；隧道不良地质有：（1）泥岩分化剥落，危岩落石，隧道地形偏压。
（2）隧区部分地段分布软土、松软土、膨胀岩，对隧道施工影响较大。
3、水文地质地表水系发育,主要为溪沟水，多具季节性；地下水主要为基岩裂隙水，受大气降水补给，水量贫乏，动态变化不大，属于浅层地下水；深部基岩节理裂隙大多闭合，含水性更弱。
但断层破碎带附近及其影响带裂隙密集。
四、工程项目组织机构根据本管段工程特点，成立爆破领导小组，爆破组长负责本工程的2、隧道工程爆破组织机构职责（1）督促检查爆破方案的执行情况，并随时检查爆破施工记录。
（2）放炮施工前，分派警戒人员，做好安全警戒工作。
（3）对于发生的安全事故，尽快组织抢救，做好上报工作，并对事故进行分析、处理。
五、施工方法采用台阶法进行钻爆施工1、采用7655型凿岩机钻孔，钻孔时按照炮孔布置图正确对孔，钻孔严格按照设计施工炮孔方向钻进，把误差减到最小，以确保爆破质量。
掏槽孔要保证平行，周边孔开眼要在轮廓线内5cm，外插脚1°～2°；周边孔对孔误差环向不大于5cm，径向不大于3cm；掏槽孔不大于3cm，其它孔开眼误差不大于5cm。
目录一、工程概况................................................................二、设计依据................................................................三、施工方案选择............................................................四、爆破参数选择............................................................1、炸药选择.............................................................2、隧道开挖断面积.......................................................3、炮眼数N...........................................................................................................................4、每循环炮眼深度 (2)5、炮孔直径 (3)6、炮眼间距和排距 (3)7、装药量 (3)五、炮眼布置 (4)六、爆破网路及起爆方式 (6)七、主要安全技术措施 (6)1、预防隧道开挖冒顶片帮事故的安全技术措施 (7)2、预防钻孔施工的安全技术措施 (8)3、预防爆炸事故安全技术措施 (8)4、盲炮处理方法 (9)5、运输爆破器材安全技术措施 (9)（内容仅供参考，请对照书本，根据实际情况修改）隧道爆破设计实例一、工程概况成昆高铁高沟隧道位于四川省XX境内，隧道穿越In级围岩地带，主要为片麻岩，普氏系数f=6〜10,单轴抗压强度60〜100MPa。
杭瑞高速贵州境毕节至都格段土建工程第六合同段爆破设计书编制：审核：批准：中铁十七局集团第一工程有限公司毕都高速公路第六合同段项目经理部目录第一章 3 第一节设计依据第二节工程概况第二章挖方路基爆破方案 5 第三章隧道爆破设计第一节隧道爆破施工方案9第二节爆破参数设计11第三节爆破施工工艺20第四节光面爆破达到的效果和要求22第五节光面爆破施工22第六节爆破安全距离计算23第七节安全技术与防护措施24第八节施工中的关键点及处理措施25第九节隧道爆破施工特别注意事项26第四章爆破拒爆的主要原因及预防处理措施第一节拒爆产生的原因29第二节预防拒爆的主要措施31第三节正确处理拒爆的方法32第一章设计依据与工程地质概况第一节设计依据1、贵州省交通规划勘察设计研究院股份有限公司《杭瑞高速贵州省毕节至都格（黔滇界）公路两阶段施工图设计》；2、《民用爆炸物品安全管理条例》；3、GB6722—2003《爆破安全规程》；4、公安机关的部门规章。
第二节工程概况一、工程概况杭瑞高速贵州省毕节至都格（黔滇界）公路土建工程第6合同段，起讫里程为YK127+000～YK139+000，路线长12km，公路设计速度为80km/h，其中整体式路基宽24.5米，分离式路基半幅宽12.25米。
本合同段路线起于纳雍县龙场镇，顺接第5合同段终点，自北向南经郭落柱至高炉寨，设鸡公山隧道穿过鸡公山至熊家寨，设黄家屯停车区，经王家寨至鱼塘梁子隧道，隧道中段即为本合同终点。
本合同段分离式隧道3座、跨线桥1座、主线桥3座、涵洞34座（包括主线及支线）、其余为路基。
本合同段主要工程为路基和隧道工程，路基总长7008.88m，隧道总长4810m；隧道分别为：龙场隧道，左幅ZK127+040~ZK127+840，长800米,右幅YK127+040~YK127+845，长805；鸡公山隧道，左幅ZK131+345~ZK134+290，长2945米,右幅YK131+310~YK134+295，长2985米；鱼塘梁子隧道，左幅ZK137+950~ZK139+000，长1050米，右幅YK137+965~139+000，长1035米。
爆破隧道课程设计一、课程目标知识目标：1. 学生能理解爆破隧道的基本原理，掌握隧道爆破的常用方法和相关计算公式。
2. 学生能了解爆破隧道所需材料、设备和施工工艺，以及隧道爆破过程中的安全防护措施。
3. 学生掌握隧道爆破工程的验收标准及质量要求。
技能目标：1. 学生能够运用所学知识，分析隧道爆破工程中可能存在的问题，并提出合理的解决方案。
2. 学生能够根据实际情况，制定隧道爆破施工方案，并进行简单的工程量计算。
3. 学生能够运用计算机软件，对隧道爆破过程进行模拟分析，优化爆破方案。
情感态度价值观目标：1. 学生通过学习，培养对隧道工程建设的兴趣，增强对我国基础设施建设事业的认同感和自豪感。
2. 学生能够树立安全意识，认识到隧道爆破工程中安全防护的重要性，养成良好的工程职业道德。
3. 学生通过小组合作学习，培养团队协作精神，提高沟通与交流能力。
课程性质：本课程为工程专业实践课程，以隧道爆破工程为背景，结合理论知识与实践操作，培养学生的工程实践能力和创新能力。
学生特点：学生为高中年级学生，具有一定的物理、数学基础，对工程实践有较高的兴趣。
教学要求：结合学生特点，注重理论联系实际，通过案例分析、实践操作等教学方式，提高学生的综合运用能力。
同时，关注学生的情感态度价值观培养，使学生在掌握专业知识的同时，形成正确的价值观和职业素养。
将课程目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 爆破隧道基本原理- 爆炸力学基础- 爆破作用原理- 隧道爆破类型及适用条件2. 隧道爆破方法与工艺- 常见隧道爆破方法- 爆破参数计算与优化- 隧道爆破施工工艺流程3. 爆破材料与设备- 爆破器材的种类及性能- 爆破设备的选型与应用- 爆破器材的安全使用与管理4. 隧道爆破安全防护- 爆破安全距离计算- 爆破振动与噪声控制- 隧道爆破施工安全措施5. 隧道爆破工程验收与质量要求- 爆破工程验收标准- 隧道爆破质量检测方法- 隧道爆破工程质量控制措施6. 实践教学- 隧道爆破案例分析- 爆破模拟软件操作与训练- 隧道爆破施工现场实习教学内容根据课程目标制定，涵盖隧道爆破工程的基本理论、方法、工艺、安全防护和质量控制等方面。
一、 工程概况:1、隧道总长3211m2、隧道形状及断面要求：断面为半圆拱形，墙高15m,宽8m3、隧道特点及环境条件：隧道围岩坚固性系数f=11~13,隧道旁55m 有一座水工隧道，水工隧道的安全振动速度不能超过7～15 cm ∕s ；同时,隧道为浅埋隧道，最小埋深为22m ，隧道上方沿隧道走向有另外一条南水北调中线工程隧道——王家岭隧道，该隧道能够承受的最大振动速度为3 cm ∕s4、地质条件：岩性以泥岩夹砂岩为主；区内构造节理不发育，地表水较发育,地下水以基岩裂隙水为主5、工期要求：隧道掘进工期定为12个月6、设计内容及要求完成设计说明书，主要内容包括：1）根据环境条件,进行最大装药量的安全验算2）要求周边孔采用光面爆破施工，完成详细地隧道和炮孔装药参数表3）完成隧道断面布孔图,掏槽孔形状及布孔图4）完成所有炮孔装药结构图5）完成炮孔起爆顺序及起爆网路图6)主要技术经济指标a 、断面开挖面积（2m ）b 、单位面积炮孔数（个）c 、设计炮孔利用率（%）d 、预计的循环进尺（m)e 、每循环爆破岩石量（m ``3）f 、比钻孔量（m/ m ``3)g 、炸药单耗（kg ∕m ``3）二、掘进爆破方案及爆破安全要求1、隧道断面结构设计：隧道断面为半圆拱形，墙高15m ，宽8m 。
断面面积145.132m2、掘进方式:采用分台阶掘进法，上断面掘进高度为8m ，面积为57。
132m ，下断面开挖面积882m ，为了减小爆破振动强度，上断面布置楔形掏槽孔,上次掘进爆破成形，单循环进尺控制在1.5~2。
7m 之间.下断面布置采用水平炮孔爆破开挖，单次爆破进尺为5m 。
周边孔采光面爆破。
上断面始终超前下断面10m 以上.三、爆破参数设计:1、凿岩机具及爆炸物品:采用凿岩台车配备9台7655型气腿式凿岩机，孔径40mm 。
2、确定最大段装药量：根据公式：Q m =R 3(V/K ）3/α 确定最大一段允许用药量.查表得：取K=100 α=1。
隧道爆破参考资料3、微振动爆破的减震措施3.1减小爆破振动的措施（1）在军管区和接近建筑物基础区段，严格控制一次起爆药量和开挖进尺，危险地段可采用台阶法开挖，爆破孔深甚至可减小到1.0m~1.5m。
（2）当隧道穿越桩基时，对邻近桩基的拱部、侧壁部位，设置超前小导管并注浆加固围岩后，才进行爆破开挖。
（3）采用澳大利亚澳瑞凯公司生产的Exel 高精度延时的非电导爆管雷管（见附件，在某浅埋隧道应用取得了显著的降振效果），或国产MG803-B系列高精度延时的非电导爆管雷管。
普通非电毫秒雷管段别一般只用15段以内，特殊情况可用20段，因为高段位普通雷管延时误差太大。
而高精度延时雷管可根据需要订购30~40段，延时误差仍然不大于30ms。
采用高精度延时雷管可使单段起爆药量减少到最低程度，爆破振动显著降低，但掘进效率仍然较高。
（4）最大爆破振动通常由掏槽爆破引起，应尽可能降低掏槽爆破的振动强度。
采用多级楔形掏槽，降低爆破夹制作用，可减小爆破振动。
掏槽区设在开挖断面下半部，与桩基相邻隧道段的掏槽区设在远离桩基的一侧，减小掏槽爆破的振动影响，必要时在掏槽区外打一圈炮孔，或进行掏槽区预裂爆破。
（5）爆破作业中一开始就用爆破振动检测仪器进行爆破地震监测，尽早掌握当地爆破振动衰减规律，同时根据爆破振动情况调整和试验多种爆破方案，如全断面和台阶式爆破方案，不同进尺爆破的对比等。
通过检测结果比选出振动轻微、爆破效果好的钻爆方案。
（6）当爆破作业接近保护设施时，一方面采用已经调试成功的最小振动爆破方案，另外随时监测保护点的爆破振动速度。
（7）必要时在周边孔间增加导向空孔，实施周边预裂爆破。
（8）拱墙部和与桩基相邻侧周边孔内侧设1~2排φ38mm 减震孔，孔距与周边孔同，排距10～15cm ，相错布置，孔深较炮孔超深20～50cm ，以减弱爆破振动波的传播。
（9）采用不耦合装药结构：周边眼光爆药卷采用导爆索串接小药卷炸药（φ20mm ）；掏槽孔孔底超深5~10cm,并采用孔底空气间隔不耦合装药。
一、 工程概况：
1、隧道总长3211m
2、隧道形状及断面要求：断面为半圆拱形，墙高15m ，宽8m
3、隧道特点及环境条件：隧道围岩坚固性系数f=11～13，隧道旁55m 有一座水工隧道，水工隧道的安全振动速度不能超过7～15 cm ∕s ；同时，隧道为浅埋隧道，最小埋深为22m ，隧道上方沿隧道走向有另外一条南水北调中线工程隧道——王家岭隧道，该隧道能够承受的最大振动速度为3 cm ∕s
4、地质条件：岩性以泥岩夹砂岩为主；区内构造节理不发育，地表水较发育，地下水以基岩裂隙水为主
5、工期要求：隧道掘进工期定为12个月
6、设计内容及要求
完成设计说明书，主要内容包括：
1）根据环境条件，进行最大装药量的安全验算
2）要求周边孔采用光面爆破施工，完成详细地隧道和炮孔装药参数表
3）完成隧道断面布孔图，掏槽孔形状及布孔图
4）完成所有炮孔装药结构图
5）完成炮孔起爆顺序及起爆网路图
6）主要技术经济指标
a 、断面开挖面积（2m ）
b 、单位面积炮孔数（个）
c 、设计炮孔利用率（%）
d 、预计的循环进尺（m ）
e 、每循环爆破岩石量（m ``3）
f 、比钻孔量（m/ m ``3）
g 、炸药单耗（kg ∕m ``3）
二、掘进爆破方案及爆破安全要求
1、隧道断面结构设计：
隧道断面为半圆拱形，墙高15m ，
宽8m 。
断面面积145.132m
2、掘进方式：
采用分台阶掘进法，上断面掘进高度为8m，面积为57.132
m，下断面开挖面积882
m，为了减小爆破振动强度，上断面布置楔形掏槽孔，上次掘进爆破成形，单循环进尺控制在1.5～2.7m之间。
下断面布置采用水平炮孔爆破开挖，单次爆破进尺为5m。
周边孔采光面爆破。
上断面始终超前下断面10m以上。
三、爆破参数设计：
1、凿岩机具及爆炸物品：
采用凿岩台车配备9台7655型气腿式凿岩机，孔径40mm。
2、确定最大段装药量：
根据公式：Q
m
=R3(V/K)3/α确定最大一段允许用药量。
查表得：取K=100 α=1.5
则，Q
m1=2013.1 kg Q
m2
=9.5 kg
取小值，则最大段允许用药量为9.5kg。
3、爆破参数设计：
上断面掏槽孔和崩落孔爆破参数：
①炮孔深度。
炮孔深度按下式计算
L=（0.5～0.9）B
式中B——隧道宽度，m
则， L=4.0～7.2m 但是，为了降低爆破振动，取崩落孔深度为1.8m，掏槽孔超深20cm。
当工作面与王家岭隧道相距22m以上时，崩落孔的深度可加大至4.0m。
②炸药单耗。
隧道掘进爆破的炸药单耗主要与岩性和开挖断面积有关，可由公式计算
k=s
f 4.1 式中k ——炸药单耗 f ——岩石普式系数
S ——开挖断面积（S 大于182m 时，取182m ）
通过计算得， k=1.094-1.190 kg ∕m ``3 取k=1.1 kg ∕m ``3
③ 单循环装药量Q 。
按照公式
Q=ksl η 式中Q ——每循环的总装药量，kg
k ——单位炸药消耗量，kg ∕m ``3
S ——隧道掘进尽断面积，2m l ——工作面爆孔平均深度，m
η——爆孔利用率，一般为0.85～0.95 鉴于该段岩体的可爆性较好，本例取炮孔利用率为0.9.因此1.7m 和4.0m 孔深的单循环装药量分别取为： 96.1kg 和226.2kg 。
④ 炮孔间距。
循环进尺为1.7m 时，每对掏槽孔的孔口距a 取2.4m ，孔底距取20cm ，掏槽孔排距a=30cm ，掏槽孔两边布置的辅助孔孔距取80cm ，拱部的崩落孔孔距取70cm 。
循环进尺为4.0m 时，每对掏槽孔的孔口距a 取3m ，孔底距取20cm ，掏槽孔排距a=30cm ，掏槽孔两边布置的辅助孔孔距取70cm ，拱部的崩落孔孔距取90～100cm 。
⑤ 单孔装药量q 。
隧道掘进爆破的单孔装药量按下式计算
q=nL γ
式中 q ——单孔装药量，kg
n ——装药系数。
查表并结合此例实际情况取：掏槽孔 n=0.8，崩落孔 n=0.7；
L ——炮孔长度，m
γ——单位长度的药卷质量，kg ∕m
则，循环进尺为1.7m 时
q ·掏=0.8×2.2×0.96=1.69 kg q 崩=0.7×1.7×0.96=1.14kg
循环进尺为4.0m 时
q ·掏=0.8×4.4×0.96=3.38 kg q 崩=0.7×4.0×0.96=2.67kg
⑥．炮孔数目确定.先根据单位炸药消耗量进行估算，然后再依炮孔布置情况适当加以调整。
通过公式 N=k n ks -η
式中：k ——掘进爆破单位炸药消耗量，kg
∕m ``3
L ——炮孔平均深度，m
n
——炮孔平均装药系数，查表可得 K ——炸药的线装药密度，kg ∕m
η——炮孔利用率。
所以得到初算N=78 个。
上断面周边孔爆破参数：
① 拱部周边孔光面爆破参数。
光面层厚度：W=（10～20）D=40～80mm ，一般取W=50～80cm 。
此设计取70cm 。
炮孔间距a ：按a=（10～18）D 计算，考虑到拱部周边孔边界控制要求高，适当增加炮孔数目，取a=45cm
装药不耦合系数：K=1.8～2.0
线装药密度，取q=0.12～0.15 kg ∕m
② 边墙周边孔爆破参数。
炮孔间距a=50～55cm ，本设计取50cm 。
线装药密度：q 线= 0.25～0.35 kg ∕m
③ 底板孔爆破参数。
底板孔距：a=70～75cm ，本设计取70cm 。
装药系数：n=0.75
单孔装药量
循环进尺为1.7m 时，q=nL γ=0.75×1.7×0.96=1.2kg
循环进尺为4.0m 时，q=nL γ=0.75×4.0×0.96=2.88kg
下断面爆破参数：
上断面开挖后，为下断面提供了一个上向自由面，爆破条件有所改善，爆破振动速度强度降低，为增加单循环进尺，下断面采用水平深孔爆破。
① 炮孔深度L 。
取炮孔深度L=5.0m
② 抵抗线W 和排距b 。
由于台阶上表面为抵抗线，爆破岩体必须克服重力功，才能保证爆破效果，所以抵抗线不宜过大。
然而抵抗线过小，则可能形成抛掷作用，造成爆破飞石砸坏隧道的初期衬砌。
所以取抵抗线W=1.0～1.1m ，排距b=0.9m 。
此设计中取W=1.0m ，排距取b=0.9m
③ 炮孔间距a 。
边墙周边孔孔距a=65～70cm ，取a=70cm 。
地板孔距a=0.9～1.0m ，取a=1.0m 。
主炮孔间距按m=1.1～1.2计算，所以a=1.0～1.1m ，取a=1.0m 。
④ 炸药单耗k 。
本设计中岩性以泥岩夹砂岩为主，炸药单耗k=0.25～0.35 kg
∕m ``3，但是考虑到水平孔爆破上表面为抵抗线的特点，取炸药单耗k=0.35～0.45 kg ∕m ``3，设计中取k=0.4 kg ∕m ``3。
⑤ 单循环装药量Q 。
按照公式 Q=ksl η
鉴于该段岩体的可爆性较好，本例取炮孔利用率为0.9.因此单循环装药量分别取
为： 99kg ～139kg 。
⑥ 单孔装药量q 。
主爆孔、底板孔的单孔装药量q 按照公式q=kWLa 或q=kbLa 来计算。
所以q=0.35×1×5×1～0.45×1.1×5×1.1=1.75～2.72kg 。
⑦ 考虑到底板孔的爆破条件差，装药量可加大15％～20％，而第一排主炮孔因自由面条件较好，可减少10％～15％。
为此，第一排主炮孔的装药量q=1.5～
2.3kg ，中间主炮孔q=1.8～
3.0kg ，底板孔q=2.1～3.1kg 。
⑧ 边墙周边孔的装药量则按照光面爆破方法确定，线装药密度q 线=0.12～0.20
kg ∕m ，单孔装药量q=0.6～1.0 kg 。
⑨ 炮孔数目确定。
通过公式 N=k n ks -η
计算
则 N= 45 个。
四、爆破施工设计：
1、上断面爆破施工设计：
① 从距离底板50～60cm 处开始，沿隧道中心线两侧对称布置3对垂直楔形掏槽孔，掏槽孔与工作面呈65°～70°的夹角，孔深L=2.2m 。
在掏槽孔与边墙之间布置四排辅助孔，第一排辅助孔与掏槽孔相距20cm ，最外排辅助孔与边墙相距50～60cm ，此设计取55cm 。
中间辅助孔的排距为40cm 。
在隧道拱部呈弧形布置五排崩落孔，排距为60～70cm ，此设计取70cm ，其钻孔方向向外倾斜5°，两侧边墙周边孔间距50～55cm ，此设计取50cm 。
拱部周边孔间距45cm 。
底板孔直接布置在底部边界上，并向下倾斜10°钻孔，孔距70～75cm ，此设计取70cm 。
除掏槽孔外所有炮孔均为垂直，孔深L=1.7m 。
炮孔布置形式及其孔网参数如下图所示：。
