教学设计
滑动轴承的设计 § 1 滑动轴承概述 用于支撑旋转零件(转轴，心轴等)的装置通称为轴承。 按其承载方向的不同，轴承可分为： 径向轴承Radial bearing：轴承上的反作用力与轴心线垂直的轴承称为径向轴承； 推力轴承Thrust bearing：轴承上的反作用力与轴心线方向一致的轴承称为推力轴承。 按轴承工作时的摩擦性质不同，轴承可分为：滑动轴承和滚动轴承。 滑动轴承，根据其相对运动的两表面间油膜形成原理的不同，还可分为:流体动力润滑轴承(简称动压轴承)(Hydrodynamic lubrication) 流体静力润滑轴承(简称静压轴承)(Hydrostatic lubrication)。本章主要讨论动压轴承。 和滚动轴承相比，滑动轴承具有承载能力高、抗振性好，工作平稳可靠，噪声小，寿命长等优点，它广泛用于内燃机、轧钢机、大型电机及仪表、雷达、天文望远镜等方面。 在动压轴承中，随着工作条件和润滑性能的变化，其滑动表面间的摩擦状态亦有所不同。通常将其分为如下三种状态： 1、完全液体摩擦 完全液体摩擦状态(图8-1a)是指滑动轴承中相对滑动的两表面完全被润滑油膜所隔开，油膜有足够的厚度，消除了两摩擦表面的直接接触。此时，只存在液体分子之间的摩擦，故摩擦系数很小(f =0.001～0.008)，显著地减少了摩擦和磨损。
2、边界摩擦 当滑动轴承的两相对滑动表面有润滑油存在时，由于润滑油与摩擦表面的吸附作用，将在摩擦表面上形成一层极薄的边界油膜(图8-1b)，它能承受很高的压强而不破坏。边界油膜的厚度比一微米还小，不足以将两摩擦表面分隔开，所以，相对滑动时，两摩擦表面微观的尖峰相遇就会把油膜划破，形成局部的金属直接接触，故这种状态称为边界摩擦状态。一般而言，边界油膜可覆盖摩擦表面的大部分。虽它不能像完全液体摩擦完全消除两摩擦表面间的直接接触，却可起着减轻磨损的作用。这种状态的摩擦系数f =0.008～0.01。 3、干摩擦 两摩擦表面间没有任何物质时的摩擦称为干摩擦状态(图8-1c)，在实际中，没有理想的干摩擦。因为任何金属表面上总存在各种氧化膜，很难出现纯粹的金属接触(除非在洁净的实验室，才有可能发生)。由于干摩擦状态，将产生大量的摩擦损耗和严重的磨损，故滑动轴承中不允许出现干摩擦状态，否则，将导致强烈的升温，把轴瓦烧毁。 完全液体摩擦是滑动轴承工作的最理想状况。对那些重要且高速旋转的机器，应确保轴承在完全液体摩擦状态下工作，这类轴承常称为液体摩擦滑动轴承。边界摩擦常与半液体摩擦状态、半干摩擦状态并存，通称为非液体摩擦状态。对那些在低速且有冲击条件下工作的不太重要的机器，可按非液体摩擦状态设计轴承，称为非液体摩擦滑动轴承。 § 2 滑动轴承的结构形式 一、向心滑动轴承的结构形式 1、剖分式 普通剖分式轴承结构(图8-2)由轴承盖、轴承座、剖分轴瓦和螺栓组成。轴瓦是直接和轴颈相接触的重要零件。为了安装时易对中，轴承盖和轴承座的剖分面常作出阶梯形的榫口。润滑油通过轴承盖上的油孔和轴瓦上的油沟流入轴承间隙润滑摩擦面。轴承剖分面最好与载荷方向近于垂直，以防剖分面位于承载区出现泄漏，降低承载能力。通常，多数轴承剖面为水平剖分，也称正剖分(图8-2a、8-2b)，也有斜剖分的(图8-2c、8-2d)。
汽车工程系教案 200 /200 学年第学期 课程名称：汽车构造（二）授课教师： 班级：第08讲 题目：第五章万向传动装置 第08讲万向传动装置 第周星期 本讲教学目标： 知识点 ·万向传动装置的功用及类型 ·十字轴万向节结构及工作特点 ·等速万向节结构及工作特点 ·万向传动装置的动平衡性 能力点 ·具备识别万向传动装置类型的能力·具备理解万向传动装置理论基础的能力本讲主要内容： ·万向传动装置的功用及类型 ·万向节结构及工作特点 ·万向传动装置的传动轴及中间支承 本讲教学要求及适合专业： ·汽车检测与维修专业（2课时） ·汽车维修与营销专业（2课时） ·汽车制造与维修专业（2课时） ·汽车电子技术专业（2课时） ·简介·自动变速器的电子控制系统 ·无级自动变速器的结构和工作原理·重点讲解·十字轴万向节结构及工作特点 ·等速球笼式万向节结构及特点 教学重点：·十字轴万向节结构及工作特点 ·等速球笼式万向节结构及工作特点 教学难点：·万向节的传动理论分析 教学方法及手段：导入、重点介绍、简介、对比介绍、归纳小结、多媒体、实物演示 作业或课外阅读资料： 1．万向传动装置有何功用？都应用在哪些场合？ 2．分析十字轴刚性万向节的不等速性。 3．简单分析球笼式等速万向节的运动过程。 4．简述中间支承的功用，并例举几个应用类型。
上一讲 回主页 下一讲 不同专业本章内容比较： ·汽车检测与维修专业（2课时） ·简介·自动变速器的电子控制系统 ·无级自动变速器的结构和工作原理 ·重点讲解·十字轴万向节结构及工作特点 ·等速球笼式万向节结构及特点 ·汽车维修与营销专业（2课时） ·汽车制造与维修专业（2课时） ·汽车电子技术专业 （2课时） 本讲教学内容： 由复习提问汽车传动系的组成导入本讲内容： 汽检、汽车和汽电专业要求： 简单介绍： ·要求学生了解万向传动装置的功用及其在汽车上的应用 汽贸专业要求： 重点介绍： ·要求学生理解掌握万向传动装置的功用及其在汽车上的应用 一、万向传动装置的概述 1、万向传动装置的功用及组成 1）万向传动装置的功用是能在轴间夹角和相对位置经常发生变化的转轴之间传递动力。 2）万向传动装置主要由万向节、传动轴组成。对于传动距离较远的分段式传动轴，为了提高传动轴的刚度，还设置有中间支承。 2、万向传动装置的应用 ·万向传动装置在汽车上的应用主要有以下几个方面： 1）变速器与驱动桥之间 ·一般汽车的变速器、离合器与发动机三者合为一体装在车架上，驱动桥通过悬架与车架相连。在负荷变化及汽车在不平路面上行驶时引起的跳动，会使驱动桥输入轴与变速器输出轴之间的夹角和距离发生变化。 2）越野汽车变速器与分动器之间 ·为消除车架变形及制造、装配误差等引起的其轴线同轴度误差对动力传动的影响，须装有万向传动装置。
第十二章轴承（4课时）教学目标 1、了解轴承的功用及分类 2、了解滚动轴承的安装、润滑与密封 3、理解轴瓦的结构 4、掌握滚动轴承的结构组成、代号及类型选择 5、掌握滑动轴承的结构、特点及润滑 教学重点难点 滚动轴承的结构组成、代号及类型选择。 第一节滚动轴承 一、滚动轴承的结构 一、滚动轴承的类型 调心球轴承推力球轴承 调心滚子轴承深沟球轴承 推力调心滚子轴承角接触球轴承 圆锥滚子轴承推力圆柱滚子轴承 双列深沟球轴承圆柱滚子轴承 三、滚动轴承的代号
1．基本代号 表示轴承的基本类型、结构和尺寸。 ●轴承类型代号 ●尺寸系列代号 由两位数字组成，前一位数字为宽（高）度系列代号，后一位数字为直径系列代号。 宽（高）度系列代号：表示内、外径相同而宽（高）度不同的轴承系列。 直径系列代号：表示内径相同而具有不同外径的轴承系列。 对于向心轴承用宽度系列代号，代号有8、0、1、2、3、4、5和6，宽度尺寸依次递增；对于推力轴承用高度系列代号，代号有7、9、1和2，高度尺寸依次递增。 直径系列代号有7、8、9、0、1、2、3、4和5，其外径尺寸按序由小到大排列。 在轴承代号中，轴承类型代号和尺寸系列代号以组合代号的形式表达。 在组合代号中，轴承类型代号“0”省略不表示；除3类轴承外，尺寸系列代号中的宽度系列代号“0”省略不表示。 ●内径代号 一般由两位数字表示，并紧接在尺寸系列代号之后标写。
内径d≥10 mm的滚动轴承内径代号 2．前置代号和后置代号 轴承代号的补充，只有在轴承的结构形状、尺寸、公差、技术要求等有所改变时才使用，一般情况下可部分或全部省略，其详细内容请查阅《机械设计手册》中相关标准规定。 3．滚动轴承代号示例 四、滚动轴承类型的选择 1、考虑承受载荷的大小、方向和性质 ①载荷小而平稳时，可选用球轴承；载荷大而有冲击时，选用滚子轴承。 ②轴承仅受径向载荷时，可选用径向接触轴承，当仅受轴向载荷时，可选用推力轴 承。 ③轴承同时承受径向载荷和轴向载荷时，应根据径向和轴向载荷的相对值来选取： a．以径向载荷为主时可选用深沟球轴承（60000型）或接触角不大的角接触球轴承（70000型）及圆锥滚子轴承（30000型）； b．当与径向载荷相比轴向载荷较大时，可采用接触角较大的角接触球轴承（70000AC 型）及圆锥滚子轴承（30000B型）； c．当轴向载荷比径向载荷大很多时，可选用径向接触轴承和推力轴承的组合结构。
课时计划 年月日课题§12-1 滚动轴承授课人柳长生 教学目的： 1.认识滚动轴承，了解其结构； 2.熟悉滚动轴承的常用类型，了解其应用 3.滚动轴承的代号 重点滚动轴承的结构、滚动轴承的基本代号 难点滚动轴承的基本代号 关键 课堂类型单一教学方法讲授 教（学）具教学手段 教学进程： （一）组织教学： （二）内容回顾： （三）讲授新课： §12-1 滚动轴承 轴承：用于确定轴与其他零件的相对运动位置并起支承和导向作用的零（部）件 轴承的作用： ●支承转动的轴和轴上零件 ●保持轴的正常工作位置和旋转精度 ●导向 轴承的分类： ●滚动轴承——以滚动摩擦为主 ●滑动轴承——仅发生滑动摩擦
一、滚动轴承的结构 1．滚动轴承的结构 2．滚动体形状：球、圆柱滚子、圆锥滚子、球面滚子、滚针等 二、滚动轴承的类型 1．调心球轴承 1) 类型代号：1 2) 基本特性：主要承受径向载荷，自动调心，允许角偏差<2o~3o 3) 应用：刚度较小的轴 2．圆锥滚子轴承 1) 类型代号：3 2) 基本特性：同时承受较大的径向和轴向载荷，内外圈可分离，成对使用 3) 应用 3．推力轴承 1) 类型代号：5 2) 基本特性：只能承受单向轴向载荷， 3) 应用：轴向载荷大，转速不高 4．深沟球轴承 1) 类型代号：6 2) 基本特性：主要承受径向载荷，摩擦阻力小，极限转速高，价格低廉 3) 应用： 5．角接触球轴承 1) 类型代号：7 2) 基本特性：同时承受径向和轴向载荷， 3) 应用：转速较高，同时承受径向、轴向载荷 内圈 外圈 滚动体 保持架——分隔相邻滚动体，减少滚动体之间的碰撞和摩擦 内外圈上设滚道
滑动轴承的故障诊断分析 一、滑动轴承的分类及其特点 1、静压轴承 静压轴承的间隙只影响润滑油的流量，对承载能力影响不大，因此、静压轴承可以不必调整间隙，静压轴承在任何转速下都能保证液体润滑，所以理论上对轴颈与轴瓦的材料无要求。实际上为防止偶然事故造成供油中断，磨坏轴承轴承，轴颈仍用45#，轴瓦用青铜等。 2、动压轴承 动压滑动轴承必须在一定的转速下才能产生压力油膜。因此、不适用于低速或转速变化范围较大而下限转速过低的主轴。 轴承中只产生一个压力油膜的单油楔动压轴承，当载荷、转速等条件变化时，单油楔动压轴承的油膜厚度和位置也随着变化，使轴心线浮动，而降低了旋转精度和运动平稳性。 多油楔动压轴承一定的转速下，在轴颈周围能形成几个压力油楔，把轴颈推向中央，因而向心性好。 异常磨损：由于安装时轴线偏斜、负载偏载、轴承背钢与轴承座孔之间有硬质点和污物，轴或轴承座的刚性不良等原因，造成轴承表面严重损伤。其特征为：轴承承载不均、局部磨损大，表面温度升高，影响了油膜的形成，从而使轴承过早失效。 二、常见的滑动轴承故障 ●轴承巴氏合金碎裂及其原因 1.固体作用：油膜与轴颈碰摩引起的碰撞及摩擦，以及润滑油中所含杂质（磨粒）引起 的磨损。 2.液体作用：油膜压力的交变引起的疲劳破坏。 3.气体作用：润滑膜中含有气泡所引起的汽蚀破坏。 ●轴承巴氏合金烧蚀 轴承巴氏合金烧蚀是指由于某种原因造成轴颈与轴瓦发生摩擦，使轴瓦局部温度偏高，巴氏合金氧化变质，发生严重的转子热弯曲、热变形，甚至抱轴。 当发生轴承与轴颈碰摩时，其油膜就会被破坏。摩擦使轴瓦巴氏合金局部温度偏高，而导致巴氏合金烧蚀，由此引起的轴瓦和轴颈的热胀差，进一步加重轴瓦和轴颈的摩擦，形成恶性循环。
二十二章滑动轴承习题与参考答案 一、选择题(从给出的A 、B 、C 、D 中选一个答案) 1 验算滑动轴承最小油膜厚度h min 的目的是 。 A. 确定轴承是否能获得液体润滑 B. 控制轴承的发热量 C. 计算轴承内部的摩擦阻力 D. 控制轴承的压强P 2 在题2图所示的下列几种情况下，可能形成流体动力润滑的有 。 3 巴氏合金是用来制造 。 A. 单层金属轴瓦 B. 双层或多层金属轴瓦 C. 含油轴承轴瓦 D. 非金属轴瓦 4 在滑动轴承材料中， 通常只用作双金属轴瓦的表层材料。 A. 铸铁 B. 巴氏合金 C. 铸造锡磷青铜 D. 铸造黄铜 5 液体润滑动压径向轴承的偏心距e 随 而减小。 A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大 6 不完全液体润滑滑动轴承，验算][pv pv 是为了防止轴承 。 A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀 7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措
施中，最有效的是 。 A. 减少轴承的宽径比d l / B. 增加供油量 C. 减少相对间隙ψ D. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。 A. 重载 B. 高速 C. 工作温度高 D. 承受变载荷或振动冲击载荷 9 温度升高时，润滑油的粘度 。 A. 随之升高 B. 保持不变 C. 随之降低 D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。 A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油 C. 轴颈和轴承表面之间有相对滑动 D. 润滑油温度不超过50℃ 11 运动粘度是动力粘度与同温度下润滑油 的比值。 A. 质量 B. 密度 C. 比重 D. 流速 12 润滑油的 ，又称绝对粘度。 A. 运动粘度 B. 动力粘度 C. 恩格尔粘度 D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。 A. 中、小型减速器齿轮轴 B. 电动机转子 C. 铁道机车车辆轴 D. 大型水轮机主轴 14 两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称为 。 A. 液体摩擦 B. 半液体摩擦 C. 混合摩擦 D. 边界摩擦 15 液体动力润滑径向滑动轴承最小油膜厚度的计算公式是 。 A. )1(m in χψ-=d h B. )1(m in χψ+=d h C. 2/)1(m in χψ-=d h D. 2/)1(m in χψ+=d h 16 在滑动轴承中，相对间隙ψ是一个重要的参数，它是 与公称直径之比。 A. 半径间隙r R -=δ B. 直径间隙d D -=? C. 最小油膜厚度h min D. 偏心率χ 17 在径向滑动轴承中，采用可倾瓦的目的在于 。 A. 便于装配 B. 使轴承具有自动调位能力 C. 提高轴承的稳定性 D. 增加润滑油流量，降低温升 18 采用三油楔或多油楔滑动轴承的目的在于 。 A. 提高承载能力 B. 增加润滑油油量 C. 提高轴承的稳定性 D. 减少摩擦发热 19 在不完全液体润滑滑动轴承中，限制pv 值的主要目的是防止轴承 。
滑动轴承的设计准则，是根据其工作方式及特点确定的。对于非流体摩擦状态的滑动轴承，或称混和摩擦状态滑动轴承，保证其轴瓦材料的使用性能是主要任务；对于流体润滑轴承，设计重点则主要集中在如何在给定的工况下，构造具有合理几何特征的轴颈和轴瓦，使之能在工作过程中依赖流体内部的静动压力承载。 1．非流体润滑状态滑动轴承的设计准则 对于非流体润滑、混和润滑和固体润滑状态工作的滑动轴承，常用限制性计算条件来保证其使用功能。此设计条件也可作为流体润滑轴承的初步设计计算条件。 （1）轴承承载面平均压强的设计计算 由于过大的表面压强将对材料表面强度构成威胁，并会加速轴承的磨损，因此在设计中应满足: 其中：P——轴承承载面上压强，MPa；F——轴承载荷，N；A——轴承承载面积，mm2；[P]——轴承材料的许用压强，MPa。 对于径向轴承，一般只能承担径向载荷: 其中：F——轴承径向载荷，N；D——轴承直径，mm；B——轴承宽度，mm。DB是承载面在F方向上的投影面积。 推力轴承一般仅能承担轴向载荷，对于环形瓦推力轴承: 其中：F——轴承轴向载荷，N；D2、D1——轴承承载环面外径、内径，mm。 (2) 轴承摩擦热效应的限制性计算 滑动轴承工作时，其摩擦效应引起温度升高，摩擦热量的产生与单位面积上的摩擦功耗成正比，而轴承承载面压强p与速度v的乘积通常用来表征滑动轴承的摩擦功耗，称为pv值。滑动轴承设计中，用限制 pv值的办法，控制其工作温升，其设计准则为： 其中：P——轴承承载面上压强，MPa；对于径向和推力轴承；V——轴承承载面平均速度，m/s；[Pv}——轴承许用Pv值。
其中：D——轴承平均直径，0.001m；n——轴颈与轴瓦的相对转速，。这样，上式也可写为: (3) 轴承最大滑动速度的条件性计算 非液体摩擦状态工作的滑动轴承，其工作表面相互接触，当相对滑动速度很高时，其工作表面磨损加速，此项计算对于轻载高速轴承尤为重要。设计准则为: 其中：v——轴承承载面最大线速度，m/s；[v]——轴承许用线速度。 (4) 滑动轴承的几何参数 滑动轴承的轴颈和轴瓦间的间隙大小，对滑动轴承的工作性能有显著影响,滑动轴承的间隙大小用相对间隙ψ来表示: 其中：C——轴承半径间隙，即轴瓦与轴颈的半径差，mm；r——轴承半径，mm。轴承间隙较大时，轴承承载力和运转精度下降，摩擦较小，温升较低；轴承间隙较小时，轴承运转精度较高，承载力较高，但摩擦功耗及温升较大。滑动轴承设计时，ψ常在0.004～0.012范围取值。 滑动轴承的径向尺寸和宽度尺寸的比值称为宽径比B/D，有时写成L/D，轴承宽度较小时，会使润滑剂易沿轴向泄漏，不易保持于承载区，因此滑动轴承的宽径比不易过小，常推荐在0.5～1.5间选取。径向轴承径向配合推荐优先选用H9/d9和H8/f7及D9/h9和F8/h7。 2. 流体润滑状态滑动轴承的设计 流体润滑状态润滑轴承是指在稳定运转时，其轴颈与轴瓦被润滑剂完全分隔，工作于无相互接触工作状态的滑动轴承。 (1) 滑动轴承形成流体动力润滑的条件 实现流体润滑主要有两种方式，一是静压方式，即将流体直接泵入承载区承载；二是动压方式，即利用轴承相对运动表面的特殊形状及运动条件形成的压力承载。通常状态下，动压轴承的设计和工艺条件应满足如下几方面的要求，才可使流体润滑的实现成为可能。 条件1：滑动轴承相对运动表面间在承载区可以构成锲形空间，且其运动将使该区域中的流体从宽阔处流向狭窄处；即从大口流向小口；或使承载区体积有减小的趋势。 条件2：有充足的流体供给，且其具有一定的粘度；
教材分析1.教材基本信息 教材名称：机械设计 出版社：高等教育出版社 主编：濮良贵 出版时间：2013年5月第9版 2.章节内容 第一章绪论 第二章机械设计总论 第三章机械零件的强度 第四章摩擦、磨损及润滑 第五章螺纹连接机螺旋传动 第六章键、花键、物件连接和销联结 第七章铆接、焊接、胶接和过盈连接 第八章带传动 第九章链传动 第十章齿轮传动 第十一章蜗杆传动 第十二章滑动轴承 第十三章滚动轴承 第十四章联轴器和离合器 第十五章轴 第十六章弹簧 第十七章机座和箱体
第十八章减速器和变速器 3.教学手段和方法 教学方法：教师讲授、案例分析、集体讨论、个别回答、师生互动启发 教学手段：课件演示、视频课件 4.实训教学环节 实训一：连接件认知（螺栓、键、销） 实训二：传动部件认知（带、齿轮、蜗杆、链传动） 实训三：轴系部件认知（轴、轴承、联轴器、离合器等） 5.教材优缺点分析 优点：《“十二五”普通高等教育本科国家级规划教材：机械设计（第9版）》是“十二五”普通高等教育本科国家级规划教材，是在西北工业大学机械原理及机 械零件教研室编著，濮良贵、纪名刚主编《机械设计》（第八版）的基础上，根据 教育部2011年制订的“机械设计课程教学基本要求”和编者多年来的教学实践经验，考虑加强学生素质教育和能力培养，结合拓宽专业面后的教学改革以及我国机 械工业发展的需要修订而成的。内容上能够反映现代机械设计的最新技术，具有较 强的针对性和实用性。书后附录有常用量的名称、单位、符号及换算关系。教材覆 盖面广，较为权威。 缺点：配套习题略少，没有配套的实验指导类教材 6.参考教材 机械设计指导手册（图书馆） 机械设计课程设计 机械设计习题集
典型的配合实例 为了便于在实际的设计中合理的确定其配合，下面举例说明某些配合在实际中的应用，以供参考。1. 间隙配合的选用 基准孔H与相应公差等级的轴a ~ h形成间隙配合，其中H/a组成的配合间隙最大，H/h的配合间隙最小，其最小间隙为零。 （1）H/a ，H/b , H/c 配合 这三种配合的间隙很大，不常使用，一般使用在工作条件较差，要求灵活动作的机械上，或用于受力变形大，轴在高温下工作需保证有较大间隙的场合，如起重机吊钩的铰链，带槽的法兰盘，内燃机的排气阀和导管。 （2） H/d , H/e 配合 这两种的配合间隙建达，用于要求不高，易于转动的支承。其中H/d适用于较松的转动配合，如密封盖，滑轮和空转带轮等与轴的配合，也适用于大直径滑动轴承的配合，如球磨机、轧钢机等重型机械的滑动轴承，适用于IT7 ~ 11级，例如滑轮和轴的配合。H/e适用于要求有明显间隙，易于转动的支承配合，如大跨度支承、多支点支承等配合。高等级的也适用于大的高速、重载的支承，如蜗轮发电机、大电动机的支承以及凸轮轴支承等。 （3）H/f 配合 这个配合的间隙多用于IT7~9级的一般转动配合，如齿轮箱、小电动机、泵等的转轴及滑动支承的配合。 （4）H/g配合 此种配合间隙很小，除了轻负荷的精密机构外，一般不用作转动配合，多用于IT5 ~ 7级，适合于作往复摆动和滑动的精密配合。有时也用于插销等定位配合，如精密连杆轴承、活塞及滑阀，以及精密机床的主轴于轴承分度头轴颈与轴的配合等。 （5）H/ h配合 这个配合的最小间隙为零，用于IT4~11级，适用于无相对转动而有定心和导向要求的定位配合，若无温度、变形影响，也适用于滑动配合。推荐配合H6/ h5,H8/ h7,H9/ h9,H11/ h11 ，如车床尾座顶尖套筒与尾座的配合。 2. 过渡配合的选用 基准孔H与相应的公差等级轴的基本偏差代号j~n，形成过渡配合，（n与高精度的H孔形成过盈配合）。（1）H/jH/ js 配合 这两种过渡配合获得间隙配合的机会较多，多用于IT4~7级，适用于要求间隙比h小，并允许略有过盈的定位配合，如联轴节，齿圈与钢制轮毂以及滚动轴承与箱体的配合等. （2）H/ k 配合 此种配合获得的平均间隙接近于零，定心较好，装备后，零件受到的接触应力较小，能够拆卸，适用于IT4~7级，如刚性联轴器配合。 （3）H/m，H/ n配合 这两种配合获得过盈的机会多，定心好，装配较紧，适用于IT4~7级，如蜗轮青铜轮缘与铸铁轮辐的配合。 3、过盈配合的选用 基准孔H与相应公差等级的轴p~zc过盈配合（p,r与较低精度的H孔形成过渡配合）。 （1）H/ p，H/ r配合 这两种配合在高公差等级时为过盈配合，可用捶打或压力机装配，只宜在大修时拆卸。它主要用于定心精度很高，零件有足够的刚性，受冲击负载的定位配合，多用于IT6~8级，如齿轮与衬套的配合，连杆小头孔与衬套的配合。 （2）H/ s，H/ t配合 这两种配合属于中等过盈配合，多采用IT6,IT7级，它用于钢铁件的永久或半永久结合，不用辅助件，
滑动轴承项目规划设计方案 规划设计/投资方案/产业运营
摘要说明— 轴承是用于确定旋转轴与其他零件相对运动位置，起支承或导向作用 的零部件。轴承的主要功能是支承旋转轴或其它运动体，引导转动或移动 运动并承受由轴或轴上零件传递而来的载荷。根据轴承工作时的摩擦性质，可分为滑动轴承和滚动轴承两大类。滑动轴承与滚动轴承相比较，各有优 缺点，各有不同的适用场合。滚动轴承已实现标准化、系列化、通用化， 且适用范围广泛，但某些特殊的工况，如高速、重载、高精度等场合下， 通常只能配套使用滑动轴承，并且需要根据不同的工况进行定制化生产。 该滑动轴承项目计划总投资17091.80万元，其中：固定资产投资13645.03万元，占项目总投资的79.83%；流动资金3446.77万元，占项目 总投资的20.17%。 达产年营业收入27044.00万元，总成本费用20322.90万元，税金及 附加315.00万元，利润总额6721.10万元，利税总额7963.15万元，税后 净利润5040.83万元，达产年纳税总额2922.33万元；达产年投资利润率39.32%，投资利税率46.59%，投资回报率29.49%，全部投资回收期4.89年，提供就业职位424个。 报告内容：概述、背景和必要性研究、市场分析、建设规划、选址可 行性分析、土建工程研究、项目工艺原则、环境保护、清洁生产、项目安
全保护、风险应对说明、项目节能概况、实施方案、项目投资估算、项目盈利能力分析、项目综合评价结论等。 规划设计/投资分析/产业运营
滑动轴承项目规划设计方案目录 第一章概述 第二章背景和必要性研究 第三章建设规划 第四章选址可行性分析 第五章土建工程研究 第六章项目工艺原则 第七章环境保护、清洁生产第八章项目安全保护 第九章风险应对说明 第十章项目节能概况 第十一章实施方案 第十二章项目投资估算 第十三章项目盈利能力分析 第十四章招标方案 第十五章项目综合评价结论
《滚动轴承》教学设计 教案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
教学设计 “项目+任务”教学设计 课程名称：《机械基础》 主讲教师：林小华 教学对象：数控技术应用专业日期： 2014年10月
“项目+任务”教案 项目名称机械零件 任务 内容 滚动轴承课时数 4 任务要求1．了解滚动轴承的功用、分类、特点。2．熟悉滚动轴承代号的含义。 具体任务内容1. 了解滚动轴承的分类及结构。 2. 掌握滚动轴承的代号含义，能够熟记常用轴承的代号。 3. 能够正确的拆装与维护轴承。 教学用具多媒体投影仪常见滚动轴承挂图 教学方法项目教学、案例分析 教学过程教师“做”学生“做” 明确任务 任务导入： 滚动轴承的摩擦系数较大，开始运转时滚动摩擦 阻力较大，而滚动摩擦的摩擦系数比滚动摩擦的摩擦 系数小，起动容易，所以在大量的场合中滚动轴承的 应用比滚动轴承更加广泛。见下图 图1 同学们通过回忆 现实生活中滚动轴承 的应用，并积极回答 问题。
图2 图3 图4 2、安全知识讲解。 分析任务 提出具体任务： 任务１、滚动轴承的结构 任务2、滚动轴承的分类 任务3、滚动轴承的代号 任务4、滚动轴承的安装与维护 任务5、滚动轴承的失效形式 完成学习任务： 1、根据学生能力强弱合理地搭配完成分组 2、教师对具体任务向大家解释说明。 3、实施过程中对学生学习方法、讨论任务进行指 导并加强课堂纪律管理。 1、每组产生一位负责 人。明确本组项目中 具体任务。 2、小组成员互相探 讨，对任务问题统一 思想，做好笔记，完 成各自的任务。 解决 任务 1、滚动轴承的结构 用实物和挂图、动画表示滚动轴承的结构，使学 生对滚动轴承的结构有感性的认识。这里主要掌握基 本结构，即由内外座圈，滚动体和保持架组成。滚动
第十七章滑动轴承 一、选择题 17-1 下列各种机械设备中,___只采用滑动轴承. (1)大型蒸汽蜗轮发电机主轴(2)轧钢机轧辊支承(3)精密车床主轴(4)汽车车轮支承 17-2下列各种机械设备中,___只采用滑动轴承. (1)蒸汽机车车轮支承(2)内燃机车车轮支承(3)电力机车车轮支承(4)汽车车轮支承 17-3下列各种机械设备中,___只采用滑动轴承. (1)大型水轮发电机主轴(2)电动机转子(3)中小型减速器齿轮轴(4)铁路客车车辆车轮支承 17-4 下列各种机械设备中,___目前主要采用滑动轴承. (1)低速大功率柴油机曲轴(2)精密机床主轴(3)传动齿轮箱(4)发动机废气蜗轮增压器转子 17-5 含油轴承是采用___制成的. (1)硬木(2)硬橡皮(3)粉末冶金(4)塑料 17-6 下列材料中,___不能作为滑动轴承轴瓦或轴承衬的材料. (1)ChSnSb8—4 (2)HT200 (3)GCr15 (4)ZCuPb30 17-7 下列材料中,可作为滑动轴承衬使用的是___. (1)ZChSnSb12—4—10 (2)38SiMnMo (3)GCr15SiMn (4)20CrMnTi 17-8 下列材料中,___是巴氏合金. (1)ZChPbSb17—17—2 (2)GCr15 (3)20CrMnTi (4)38CrMnMo 17-9 巴氏合金是用来制造___. (1)单层金属轴瓦 (2)双层及多层金属轴瓦 (3)含油轴承轴瓦 (4)非金属轴瓦 17-10 在滑动轴承轴瓦及轴承衬材料中,用于高速、重载轴承,能承受变载荷及冲击载荷的是___. (1)铅青铜 (2)巴氏合金 (3)铅锡合金 (4)灰铸铁 17-11 在滑动轴承轴瓦材料中,最易用于润滑充分的低速重载轴承的是___. (1)铅青铜 (2)巴氏合金 (3)吕青铜 (4)锡青铜 17-12 滑动轴承的润滑方法,可以根据___来选择. (1)平均压强P (2) (3)轴颈圆周速度υ (4)pυ值 17-13 在滑动轴承中,时,应采用___. (1)油脂润滑 (2)油杯润滑 (3)油环或飞溅润滑 (4)压力循环润滑 17-14 动压向心滑动轴承在获得液体摩擦时,轴心位置o1、轴承孔中心位置o及轴承中的油压分布,将如图中___所示. 17-15 如题17-15图a所示滑动轴承最大油膜压力位置,润滑油在横截面上的速度分布应如题17-15图b中___所示.
第二篇 第九章滑动轴承设计
第三章摩擦、磨损与润滑 §3-0 引言 §3-1 摩 擦 §3-2 磨 损 §3-3润滑 §3-4 流体动力润滑的基本原理
概述 用于支撑和约束旋转零件(转轴，心轴等)的装置通称为轴承。 一、按轴承工作时的摩擦性质不同，轴承可分为： 1.滑动轴承 2.滚动轴承。 二、按其承载方向的不同，轴承可分为： 1.径向轴承：承受径向载荷 2.推力轴承：承受轴向载荷 三、按相对运动的两表面间油膜形成原理的不同分类 1、流体动力润滑轴承（简称动压轴承） 2、流体静力润滑轴承（简称静压轴承）
?滑动轴承是一种工作在滑动摩擦状态下的轴承，其基本结构包括轴承座、轴套（瓦）和轴颈。滑动轴承具有一些独特的优点，主要应用于以下几种情况： ?工作转速特高的轴承 ?要求对轴的支承位置特别精确的轴承 ?特重型的轴承 ?承受巨大的冲击和振动载荷的轴承 ?装配要求做成剖分式的轴承（如曲轴的轴承） ?特殊条件下（如水或腐蚀性介质中）工作的轴承 ?在径向空间尺寸受到限制时，也常采用滑动轴承
?对轴承的基本要求： ①方向精度（置中，定向）； ②运转灵便性； ③对温度变化的不敏感性； ④耐磨性； ⑤承载能力； ⑥成本； ⑦装配调整、维修是否方便。?按结构形式可分为： ①圆柱形滑动轴承； ②圆锥形滑动轴承； ③球形滑动轴承。
第一节圆柱形滑动轴承 圆柱性滑动轴承——轴颈与轴承的配合部分为圆柱形表面。它是轴承中应用最广的一种，圆柱形滑动轴承主要用来支承水平轴。 特点： ①接触面大，承载能力强，能承受冲击和振动； ②置中精度差，特别是磨损后，精度要更低； ③摩擦力矩大； ④对温度变化比较敏感。
第13章轴承 基本要求：了解轴承的主要类型、结构和材料和润滑方式；掌握非液体摩擦滑动轴承设计原理及设计方法；了解液体摩擦动压润滑形成的机理和条件。熟悉滚动轴承的类型和特点、轴承的代号； 掌握滚动轴承寿命计算方法；了解常用密封方式和使用条件；了解滚动轴承的组合结构设 计的要求。 重点：非液体摩擦滑动轴承的设计计算，滚动轴承的类型、代号；滚动轴承的寿命计算方法。 难点：非液体摩擦滑动轴承的设计计算，向心球轴承的寿命和承载能力的计算；滚动轴承的组合设计。 学时：课堂教学：8学时。
13.1 轴承的分类 轴承分为滑动轴承和滚动轴承两大类。 13.2 滑动轴承的类型、结构和材料 13.2.1滑动轴承的特点与应用 滑动轴承的特点： 与滚动轴承相比, 滑动轴承的特点是： 1、结构简单，可制作成剖分式，装拆方便如内燃机曲柄上的滑动轴承； 2、工作平稳、可靠，噪声低； 3、承载能力大，耐冲击； 4、支承旋转精度高； 5、使用寿命长； 6、起动摩擦阻力较滚动轴承大。 适用场合： 1、高转速，如高速磨床； 2、高速重载、低速重载、冲击载荷，如轧钢机、天文望远镜、码头升船台、水泥搅拌机、破碎 机等； 3、径向尺寸较小； 4、特殊工作条件。 13.2.2摩擦状态 摩擦——是指在外力作用下，一物体相对另一物体运动或有运动趋势时，在其接触表面间所产生切向阻力（摩擦力）的现象。 根据两表面之间有油、无油，油多、油少的不同情况，可能产生以下几种摩擦状态(图13-1所示)： 图13-1 滑动摩擦的几种状态
1.干摩擦 当两摩擦表面间无任何润滑剂时，其接触表面直接接触发生的摩擦，称为干摩擦。 在此状态下，不仅会造成严重的磨损，使得大量的摩擦功损耗，还会发生强烈的温升。 所以，对滑动轴承是不允许出现干摩擦的。 2.边界摩擦 两摩擦表面间有润滑油存在，由于润滑油与金属表面具有吸附作用（这是因为在润滑油中，有一种称之为脂肪酸的元素，是一种极性化合物，它的极性分子的吸附能力很强，能够牢固的吸附在金属的表面上）使金属表面上吸附有一层很薄的油膜——边界油膜 由于边界油膜很薄，一般＜1 m，不足以把粗糙的金属表面完全隔开，但在一定程度上可以减轻磨损。 3.液体摩擦 有充足的润滑油，摩擦表面被一层流体（液体）完全隔开时的状态。 此时金属表面不直接接触，消除了磨损、减小了摩擦损耗，其摩擦性质仅取决于流体内分子的粘性阻力，是一种比较理想的工作状态 4.混合摩擦状态 在一般机器中，摩擦的表面多处于干摩擦、边界摩擦和液体摩擦的混合状态，称为混合摩擦状态。 又称非液体摩擦状态 13.2.3 滑动轴承的类型 1. 按照承受载荷的方向分： 径向轴承，又称向心滑动轴承，主要承受径向载荷； 推力轴承，承受轴向载荷。 2. 按摩擦状态分： 液体润滑滑动轴承：液体动压润滑滑动轴承 液体静压润滑滑动轴承 非液体润滑滑动轴承 3.常用的向心滑动轴承有整体式和剖分式两大类。 A、整体式轴承 如图13-2所示是一种常见的整体式径向滑动轴承。 轴承座用螺栓与机座联接，顶部设有装油杯的螺纹孔。 轴承孔内压入用减摩材料制成的轴套，
第一节滚动轴承简介 教学目标 （一）能力目标 能判断常用滚动轴承的类型；理解其代号的含义；会选用滚动轴承 （二）知识目标 1.了解滚动轴承的类型、特点，掌握滚动轴承的代号 2.掌握滚动轴承的选择 教学内容 滚动轴承的类型、代号及选用 教学的重点与难点 重点：滚动轴承的类型、特点及代号。 难点：滚动轴承类型的选择。 教学方法与手段 采用多媒体教学（加动画演示），结合教具，提高学生的学习兴趣。 一、轴承的功用和类型 轴承的功用：支承轴及轴上的旋转零件，使其回转并保证一定的旋转精度，减少相对摩擦和磨损。 轴承的分类：按摩擦的性质分，轴承可分为滑动轴承和滚动轴承。 二、滚动轴承的组成、类型及特点 1、滚动轴承的组成 滚动轴承一般由外圈、内圈、滚动体和保持架所组成。
2、滚动轴承的基本类型及特点 接触角α：滚动体与外圈内滚道接触点的法线方向与轴承径向平面所夹的角。 滚动轴承按能承受的负荷方向或公称接触角不同，可分为向心轴承和推力轴承。向 心轴承又可以分为径向接触轴承（α＝ 0）和角接触向心轴承（0＜α＜ 45）推力轴承又可以分为轴向接触轴承（α＝90）和角接触推力轴承（45＜α＜ 90） 径向接触轴承：只能承受径向载荷，不能承受轴向载荷； 角接触向心轴承：既能承受径向载荷，也能承受一定的轴向载荷； 轴向接触轴承：只能承受轴向载荷，不能承受径向载荷； 角接触推力轴承：既能承受轴向载荷，也能承受一定的径向载荷 三、滚动轴承的代号 滚动轴承是标准件，GB272／ T-93 规定了轴承代号的表示方法。轴承代号由基本代号、 前置代号和后置代号三部分构成。 1、基本代号 由类型代号、尺寸系列代号和内径代号组成。 类型代号由一位( 或两位 ) 数字或英文字母表示，其相应的轴承类型参阅设计手册。 尺寸系列代号由两位数字组成。前一个数字表示向心轴承的宽度或推力轴承的高度；后
第15章 轴承 （一）教学要求 1、 掌握轴承的类型与特点，了解其受载及失效情况 2、 掌握寿命计算方法和轴承的组合结构设计 （二）教学的重点与难点 1、 轴承的类型、特点、代号，轴承的疲劳点蚀 2、 寿命计算、当量动、静载荷，轴承的组合结构设计 3、 轴承的润滑 （三）教学内容 15.1 滚动轴承的概述 滚动轴承由于是滚动摩擦，∴摩擦阻力小，发热量小，效率高，起动灵敏、维护方便，并且已标准化，便于选用与更换，因此使用十分广泛。 一、滚动轴承的构造 标准滚动轴承的组成：内圈1、外圈2、滚动体3（基本元件）、保持架4（图15-1） 一般内圈随轴一起回转，外圈固定（也有相反）内外圈上均有凹的滚道，滚道一方面限制滚动体的轴向移动，另一方面可降低滚动体与滚道间的接触应力。 保持架能使滚动体均匀分布以避免滚动体相互接触引起磨损与发热（图15-3） 二、滚动轴承的材料 内、外圈、滚动体；GCr15、GCr15-SiMn 等轴承钢，热处理后硬度：HRC60~65 保持架：低碳钢、铜合金或塑料、聚四氟乙烯 三、滚动轴承的特点 优点：1）f 小起动力矩小，η高；2）运转精度高（可用预紧方法消除游隙）；3）轴向尺寸小；4）某些轴能同时承受Fr 和Fa ，使机器结构紧凑；5）润滑方便、简单、易于密封和维护；6）互换性好（标准零件） 缺点：1）承受冲击载荷能力差；2）高速时噪音、振动较大；3）高速重载寿命较低；4）径向尺寸较大（相对于滑动轴承） 应用：广泛应用于中速、中载和一般工作条件下运转的机械设备。 15.2 滚动轴承的类型与选择 一、滚动轴承的主要类型与特点 类型——按承载方向： 向心轴承——?=0α，主要承受径向载荷，可受一定Fa ，如深沟球、圆柱滚柱轴承等，1、4、6、N 、NA 、2调心滚子等 推力轴承 向心推力轴承 按滚动体形状：球~——承载能力低，极限转速高 滚子~——承载能力高，极限转速低
滚动轴承教案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
教学试讲教案
导入新课（2分钟） 通过例举生活中零件配合的例子引入新课，例如溜冰鞋和电动机。 简单介绍轴承的作用和分类。 一、轴承的功能：用来支承轴上零件。 二、轴承的基本要求 1、能承担一定的载荷，具有一定的强度和刚度。 2、具有小的摩擦力矩，使回转件转动灵活。 3、具有一定的支承精度，保证被支承零件的回转精度。 熟悉滚动轴承类型及特点（15分钟） 8.3滚动轴承 一、滚动轴承的结构（8分钟） 滚动轴承一般由内圈、外圈、滚动体和保持架组成。通常内圈随轴颈转动，外圈装在机座或轴承孔内固定不动。内、外圈都制有滚道，当内、外圈相对旋转时，滚动体将沿滚道滚动。保持架的作用是把滚动体沿滚道均匀地隔开。 滚动体与内外圈的材料应具有高的硬度和接触疲劳强度、良好的耐磨性和冲击韧性。一般用铬合金钢制造，经热处理后硬度可达61～65HRC ，工作表面须经磨削和抛光。保持架一般用低碳钢板冲压制成，高速轴承多采用有色金属或塑料保持架。 与滑动轴承相比，滚动轴承具有摩擦阻力小，起动灵敏、效率高、润滑简便和易于互换等优点，所以获得广泛应用。它的缺点是抗冲击能力较差，高速时出现噪声，工作寿命不及液体摩擦的滑动轴承。由于滚动轴承已经标准化，并由轴承厂大批生产，所以较滑动轴承应用更广泛。 二、滚动轴承的分类（7分钟） 滚动轴承分类的方法很多，按其所能承受的载荷方向或公称接触角的不同，分 内圈 保持架 球 外圈 (a)深沟球轴承 上圈 球 保持架 下圈 (b)推力球轴承 外圈 内圈 保持架 滚子 (c)圆锥滚子轴承 通过图片和文字说明，导 入新课 通过图片形象讲解滚动轴承的结构，便于学生理解。
滑动轴承的应用 1工作转速特高的情况 原因：因转速高，用滚动轴承，寿命将大大降低。 应用实例：汽轮机轴承 简介：汽轮机采用的轴承有推力轴承和支持轴承。支持轴承的重量和不平衡重量产生的离心力，并确定转子的径向位置，保证转子中心和汽缸中心一致，以保持转子与静止部分位置的径向间隙。推力轴承承受蒸汽作用在转子上的轴向推力，并确定转子的轴向位置，并保证通流部分动静间正确的轴向间隙。下为推力轴承： 1—球面座；2—挡油环；3—调节套筒；4—推力轴承瓦块安装环；5—反向推力瓦；6—正向推力瓦；7—出油挡油环；8—进油挡油环；9—拉弹簧 2特重型轴承； 原因：若采用滚动轴承，造价太高（需单件生产） 应用实例：支重轮轴承 简介：支重轮是履带式工程机械底盘四轮一带中的一种，它的主要作用是支撑着挖掘机与推土机的重量，让履带沿着轮子前进。支重轮的主要轮体、支重轮轴、轴套、密封圈、端盖等相关部件构成。
3对轴的支承位置特别精确的轴承； 原因：滑动轴承比滚动轴承影响精度的零件数要少，故可制造得更精确。 应用实例：精密机床的精密轴承 4承受巨大冲击和振动载荷的轴承； 原因：滑动轴承的轴瓦和轴颈间的支承面一般都较大，且有油层的缓冲和阻尼作用，所以显示出较滚动轴承更优越。 应用实例：颚式破碎机轴承 简介：鄂式破碎机的主轴承大多采用对开式滑动轴承，轴承内衬大多是由巴氏合金制成，这种轴承刮研技术要求较高，刮研不好或间隙调整不当，会导致研瓦或烧瓦事故。组装时，首先要把轴瓦、轴颈、集油器及润滑油管路清理干净。然后将主轴瓦、连杆瓦等组装完毕。安装三角带时，应使其比正常运转时略松一点。试车时，先开动油泵，并使供油量比正常运转时略大一些。

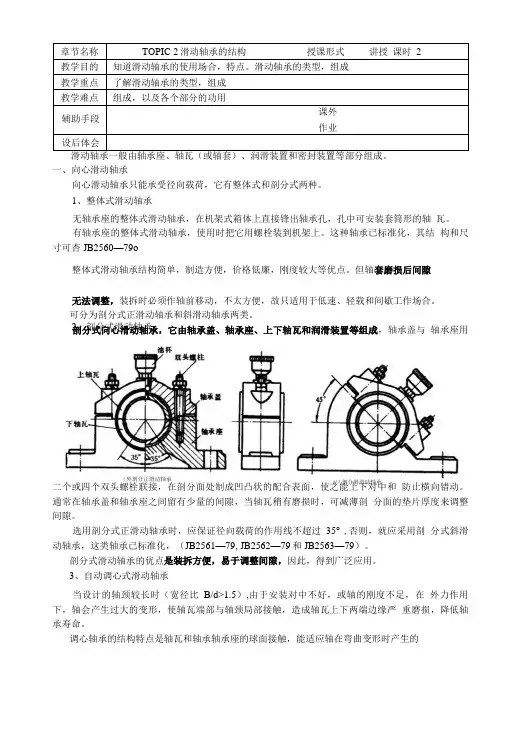

滑动轴承 1 概述 1.1滑动轴承的分类 滑动轴承按照承受载荷的方向主要分为：1）径向滑动轴承，主要承受径向载荷；2）推力滑动轴承，承受轴向载荷。 按照滑动表面间润滑状态的不同可分为：1）液体润滑轴承；2）不完全液体润滑轴承；3）自润滑轴承。 按照液体润滑承载机理不同，液体润滑轴承又分为1）液体动压润滑轴承；2）液体静压润滑轴承。 1.2滑动轴承的特点及应用 与滚动轴承相比，滑动轴承有如下特点：1）在高速重载下能正常工作，寿命长；2）精度高；3）滑动轴承能做成剖分式的，能满足特殊结构需要；4）液体摩擦轴承具有很好的缓冲和阻尼作用，可以吸收振动、缓和冲击；5）滑动轴承的径向尺寸比滚动轴承小；6）启动摩擦阻力较大；7）非液体摩擦滑动轴承具有结构简单、使用方便等优点。 2 滑动轴承的主要结构形式 2.1径向滑动轴承 2.1.1整体式径向滑动轴承 组成：轴承座（常为铸铁）、轴瓦（开油孔，内表面开油沟以送油）。 优点：结构简单。 缺点：1）磨损后，间隙无法调整；2）轴颈只能从一端装入，对中间轴颈的轴无法安装。 2.1.2剖分式径向滑动轴承 它是由轴承盖、轴承座、剖分轴瓦和联接螺栓等所组成。轴承中直接支承轴颈的零件是轴瓦。为了安装时容易对心，在轴承盖与轴承座的中分面上做出阶梯形的梯口。轴承盖应当适度压紧轴瓦，使轴瓦不能在轴承孔中转动。轴承盖上制有螺纹孔，以便安装油杯或油管。
当载荷垂直向下或略有偏斜时，轴承的中分面常为水平方向。若载荷方向有较大偏斜时，则轴承的中分面也斜着布置（通常倾斜45°，使中分平面垂直于或接近垂直于载荷）。 2.2推力滑动轴承 轴上的轴向力应采用推力轴承来承受。止推面可以利用轴的端面，也可在轴的中段做出凸肩或装上推力圆盘。后面将论述两平行平面之间是不能形成动压油膜的，因此须沿轴承止推面按若干块扇形面积开出楔形。 实心式空心式 单环式多环式
