机械基础教案-滚动轴承

轴与轴承(汽车机械基础优质教案一、教学内容本节课的教学内容选自《汽车机械基础》教材第四章第三节，主题为“轴与轴承”。

详细内容包括：轴的分类与结构、轴承的类型与工作原理、轴与轴承的配合及其在汽车发动机中的应用。

二、教学目标1. 知识目标：使学生掌握轴的分类、结构及其在汽车发动机中的作用；了解轴承的类型、工作原理及其在汽车行业中的应用。

2. 技能目标：培养学生分析轴与轴承配合关系的能力，提高其解决实际问题的能力。

3. 情感目标：激发学生对汽车机械基础知识的兴趣，培养其学习积极性。

三、教学难点与重点重点：轴的分类、结构及其与轴承的配合关系。

难点：轴承的类型、工作原理及其在汽车发动机中的应用。

四、教具与学具准备教具：实物模型、多媒体课件、演示轴承配合的动画。

学具：教材、笔记本、画图工具。

五、教学过程1. 导入：通过展示一辆汽车发动机的实物模型，引导学生关注轴与轴承在发动机中的重要作用。

2. 新课导入：（1）介绍轴的分类、结构及其在汽车发动机中的作用；（2）讲解轴承的类型、工作原理及其在汽车行业中的应用；（3）分析轴与轴承的配合关系，强调其重要性。

3. 例题讲解：结合教材中的例题，讲解如何分析轴与轴承的配合关系。

4. 随堂练习：让学生画出一个具体的轴与轴承配合示意图，并进行分析。

六、板书设计1. 轴的分类、结构及其在汽车发动机中的作用；2. 轴承的类型、工作原理及其在汽车行业中的应用；3. 轴与轴承的配合关系及其重要性。

七、作业设计1. 作业题目：分析一个具体的汽车发动机轴与轴承配合实例，画出配合示意图，并解释其工作原理。

2. 答案：根据教材内容，给出标准答案。

八、课后反思及拓展延伸1. 反思：本节课学生对轴与轴承配合关系的理解程度，以及对教学内容的掌握情况。

2. 拓展延伸：引导学生关注汽车行业的发展，了解轴与轴承在新型汽车中的应用，激发学生的学习兴趣。

重点和难点解析1. 轴与轴承配合关系的分析；2. 轴承的类型及工作原理；3. 教学过程中的实践情景引入和随堂练习；4. 作业设计中的具体实例分析。

《机械基础》教案课题第十二章轴承课型理论课课时2授课班级授课时间授课教师教材分析本节课的内容是关于《机械基础》中的第十二章。

要求学生理解机械基础的功用、结构，课标要求是掌握机械基础的作用。

选用的教材是由中国劳动社会保障出版社出版的《机械基础》（第七版），学习内容是机械基础的内容和各项方法。

学情分析知识储备：对机械有着初步的了解。

能力水平：熟悉机械基础的发展史。

学习特点：学习、接受新知识能力较弱，尤其是理论性强的知识，不能充分利用课余时间学习。

学习目标知识目标：理解滚动轴承的基本知识。

能力目标：能够掌握滑动轴承的基本内容。

素质目标：1.认识到机械的重要性。

2.积极参与课堂，能够表达自己的观点和想法。

学习重难点教学重点：1. 滚动轴承的基本知识。

2.滑动轴承的基本内容。

教学方法讲授法、讨论法、演示法、实物教学法课前准备教师准备：教学课件学生准备：课前预习教学媒体多媒体教室、多媒体课件教学过程教学环节教师活动设计学生活动设计设计意图活动一：创设情境生成问题1.情境导入让学生阅读教材导入情景，引导学生思考：轴承基本知识。

2.展示学习目标认识到轴承的重要性。

掌握轴承基本知识的具体内容。

1.阅读导入情景，思考教师提问，结合生活中的实际，认真回答。

2.查看并记住本节任务的学习目标。

1.通过情景问话，引出本课主题。

同时激发学习兴趣。

2.通过课件展示本节任务，让学生明确课堂任务。

活动二：调动思维探究新知一.导入新课:组织教学、吸引学生注意力，使学生进入上课状态。

二.1.新课讲解:借助PPT讲授机械基础基本知识内容，利用课件进行讲授，对比课件中的构造简图，对轴承基本知识有一个初步的了解。

轴承支承转动的轴及轴上零件，以保证轴的旋转精度，减少轴与轴座之间的摩擦和磨损滚动轴承滑动轴承12—1 滚动轴承一、滚动轴承的结构和类型1．滚动轴承的结构学习机械基础基本知识的总体认知(1)听课、思考、结合生活实际，认真回答教师提出的问题。

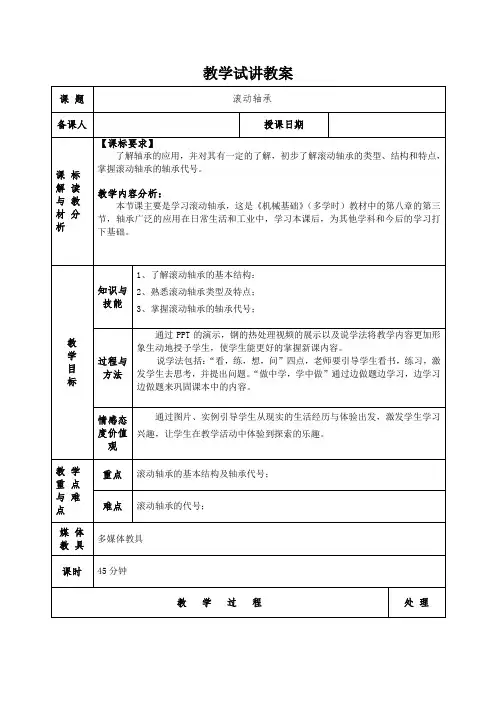

教学试讲教案导入新课（2分钟） 通过例举生活中零件配合的例子引入新课，例如溜冰鞋和电动机。

简单介绍轴承的作用和分类。

一、轴承的功能：用来支承轴上零件。

二、轴承的基本要求1、能承担一定的载荷，具有一定的强度和刚度。

2、具有小的摩擦力矩，使回转件转动灵活。

3、具有一定的支承精度，保证被支承零件的回转精度。

熟悉滚动轴承类型及特点（15分钟） 8.3滚动轴承一、滚动轴承的结构（8分钟）滚动轴承一般由内圈、外圈、滚动体和保持架组成。

通常内圈随轴颈转动，外圈装在机座或轴承孔内固定不动。

内、外圈都制有滚道，当内、外圈相对旋转时，滚动体将沿滚道滚动。

保持架的作用是把滚动体沿滚道均匀地隔开。

滚动体与内外圈的材料应具有高的硬度和接触疲劳强度、良好的耐磨性和冲击韧性。

一般用铬合金钢制造，经热处理后硬度可达61～65HRC ，工作表面须经磨削和抛光。

保持架一般用低碳钢板冲压制成，高速轴承多采用有色金属或塑料保持架。

与滑动轴承相比，滚动轴承具有摩擦阻力小，起动灵敏、效率高、润滑简便和易于互换等优点，所以获得广泛应用。

它的缺点是抗冲击能力较差，高速时出现噪声，工作寿命不及液体摩擦的滑动轴承。

由于滚动轴承已经标准化，并由轴承厂大批生产，所以较滑动轴承应用更广泛。

内圈 保持架球外圈 (a)深沟球轴承 上圈 球 保持架 下圈(b)推力球轴承 外圈内圈保持架 滚子 (c)圆锥滚子轴承 通过图片和文字说明，导入新课 通过图片形象讲解滚动轴承的结构，便于学生理解。

二、滚动轴承的分类（7分钟）滚动轴承分类的方法很多，按其所能承受的载荷方向或公称接触角的不同，分为：（1）向心轴承 主要用于承受径向载荷。

（2）推力轴承 主要用于承受轴向载荷。

按其滚动体的种类，分为： （1）球轴承 滚动体为球。

（2）滚子轴承 滚动体为滚子。

滚子轴承按滚子的种类，分为圆柱滚子轴承、圆锥滚子轴承。

按其工作时能否调心，分为：（1）调心轴承 滚道是球面形的，能适应两滚道轴心线间的角偏差及角运动的轴承。

2024年轴与轴承(汽车机械基础教案一、教学内容本节课选自《汽车机械基础》教材第四章第二节，详细内容围绕轴与轴承的基础知识展开。

主要涉及轴的分类、结构、性能及应用；轴承的类型、结构、工作原理及选用原则。

二、教学目标1. 理解并掌握轴与轴承的基本概念、分类及结构。

2. 学会分析轴与轴承在汽车机械中的应用及选用原则。

3. 能够运用所学知识解决实际工程问题，提高学生的实践能力。

三、教学难点与重点教学难点：轴与轴承的类型、结构及其工作原理。

教学重点：轴与轴承的选用原则及其在汽车机械中的应用。

四、教具与学具准备1. 教具：轴与轴承实物、模型、挂图、PPT等。

2. 学具：教材、笔记本、计算器等。

五、教学过程1. 导入：通过展示汽车发动机实物，引导学生关注轴与轴承在汽车机械中的重要作用。

2. 新课导入：（1）轴的分类、结构、性能及应用。

（2）轴承的类型、结构、工作原理及选用原则。

3. 实践情景引入：（1）邀请学生参观轴与轴承实物，了解其结构特点。

（2）分组讨论，分析轴与轴承在汽车机械中的应用。

4. 例题讲解：（1）轴的强度计算。

（2）轴承的选用。

5. 随堂练习：（1）判断轴的类型，并说明其结构特点。

（2）计算给定轴承的寿命，并根据实际情况选用合适的轴承。

六、板书设计1. 轴的分类、结构、性能及应用。

2. 轴承的类型、结构、工作原理及选用原则。

3. 轴与轴承在汽车机械中的应用实例。

七、作业设计1. 作业题目：（1）简述轴的分类、结构及性能。

（2）论述轴承的类型、结构、工作原理及选用原则。

2. 答案：（1）轴的分类、结构及性能答案。

（2）轴承的类型、结构、工作原理及选用原则答案。

八、课后反思及拓展延伸1. 反思：本节课学生对轴与轴承的分类、结构、性能及应用有了较为深刻的认识，但在轴承选用方面还需加强练习。

2. 拓展延伸：（1）了解轴与轴承的最新发展动态。

（2）研究轴承在不同工况下的选用原则。

（3）探讨轴与轴承在新能源汽车中的应用。

第一篇：《机械基础》第三章轴系零部件《机械基础》教案第三章轴系零部件一、教案【教学要求】1、了解轴的分类、结构和用途；2、掌握轴上零件轴向固定与周向固定的目的及常用方法；3、了解转轴上常见的工艺结构；4、了解键连接的功用和分类；5、熟悉键连接、销连接的结构与分类；6、了解各种键与销的类型、特点及应用；7、了解轴承的结构、类型、特点、代号及应用，轴承的安装、密封和润滑；8、了解联轴器、离合器的功用、类型、特点及应用。

【教学目的】使学生知道什么是轴向和周向固定，掌握其目的和常用的方法，了解轴的分类、结构和用途；了解轴承的结构、类型、特点、代号及应用，轴承的安装、密封和润滑；熟悉键连接的结构与分类。

【学习概要】1、轴的用途和分类。

2、转轴的结构。

3、轴上零件的轴向固定与周向固定。

4、熟悉键连接、销连接的结构与分类。

5、了解轴承的结构、类型、特点、代号及应用，轴承的安装、密封和润滑。

6、了解联轴器、离合器的功用、类型、特点及应用。

第一节轴【教学重难点】1、掌握轴上零件轴向固定与周向固定的目的及常用方法。

2、了解轴的分类、结构和用途- 1《机械基础》教案4、结构工艺性——轴的结构形式应便于加工、便于轴上零件的装配和便于使用维修，并且能提高生产率，降低成本。

有关轴的工艺结构应注意问题：轴的结构和形状应便于加工、装配和维修。

阶梯轴的直径应该是中间大，两端小，以便于轴上零件的装拆。

轴端、轴颈与轴肩（或轴环）的过渡部位应有倒角或过渡圆角，并应尽可能使倒角大小一致和圆角半径相同，以便于加工。

轴上需要切制螺纹或进行磨削时，应有螺纹退刀槽或砂轮越程槽。

当轴上有两个以上键槽时，槽宽应尽可能统一，并布置在同一直线上，以利加工。

【小结】1．轴的用途和分类。

2．转轴的结构要求。

3．轴上零件的轴向固定与周向固定。

4．轴的结构工艺性。

- 3《机械基础》教案键长L根据轮毂长度按标准查取（比轮毂长度短5～10mm）C、普通平键的标记：键型键宽×键长标准号例：键16100 GB/T 1096－2003 表示键宽为16mm，键长为100mm的A型普通平键。
