一起10kV线路电缆终端头故障分析

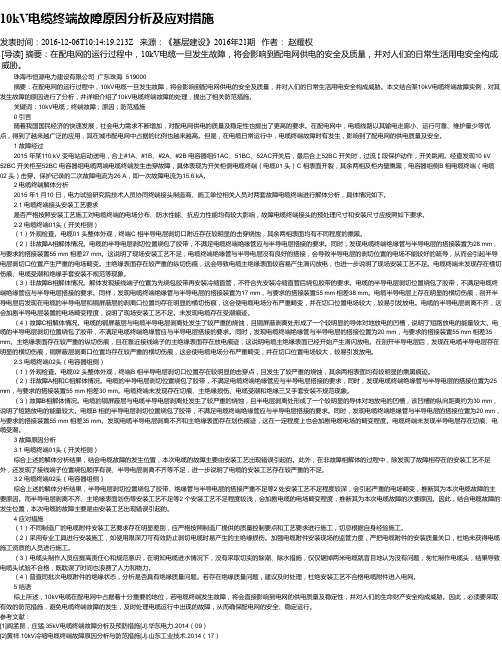

10kV电缆终端故障原因分析及应对措施发表时间：2016-12-06T10:14:19.213Z 来源：《基层建设》2016年21期作者：赵耀权[导读] 摘要：在配电网的运行过程中，10kV电缆一旦发生故障，将会影响到配电网供电的安全及质量，并对人们的日常生活用电安全构成威胁。

珠海市恒源电力建设有限公司广东珠海 519000摘要：在配电网的运行过程中，10kV电缆一旦发生故障，将会影响到配电网供电的安全及质量，并对人们的日常生活用电安全构成威胁。

本文结合某10kV电缆终端故障实例，对其发生故障的原因进行了分析，并详细介绍了10kV电缆终端故障的处理，提出了相关防范措施。

关键词：10kV电缆；终端故障；原因；防范措施0 引言随着我国国民经济的快速发展，社会电力需求不断增加，对配电网供电的质量及稳定性也提出了更高的要求。

在配电网中，电缆线路以其输电走廊小、运行可靠、维护量少等优点，得到了越来越广泛的应用，其在城市配电网中占据的比例也越来越高。

但是，在电缆日常运行中，电缆终端故障时有发生，影响到了配电网的供电质量及安全。

1 故障经过2015 年某110 kV 变电站启动送电，合上#1A、#1B、#2A、#2B 电容器组51AC、51BC、52AC开关后，最后合上52BC 开关时，过流Ⅰ段保护动作，开关跳闸。

经查发现10 kV 52BC 开关柜至52BC 电容器组电缆两端电缆终端发生击穿故障，具体表现为开关柜侧电缆终端（电缆01 头）C 相表面开裂，其余两相及柜内壁熏黑，电容器组侧B 相电缆终端（电缆02 头）击穿。

保护记录的二次故障电流为26 A，即一次故障电流为15.6 kA。

2 电缆终端解体分析2015 年1 月10 日，电力试验研究院技术人员协同终端接头制造商、施工单位相关人员对两套故障电缆终端进行解体分析，具体情况如下。

2.1 电缆终端接头安装工艺要求是否严格按照安装工艺施工对电缆终端的电场分布、防水性能、抗应力性能均有较大影响，故障电缆终端接头的预处理尺寸和安装尺寸应按照如下要求。

10kV电力电缆常见故障及原因分析1、故障类型电缆故障可概括为接地、短路、断线三大类，其故障类型主要有以下几方面：(1）闪络故障。

电缆在低压电时处于良好的绝缘状态,不会存在故障。

可只要电压值升高到一定范围，或者一段时间后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。

（2)一相芯线断线或多相断线.在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检查中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线.（3）三芯电缆一芯或两芯接地。

三芯电缆的一芯或者两芯导体用绝缘摇表测试出不连续,然后又进行一芯或者两芯对地绝缘电阻遥测.如果芯和芯之间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称之为高电阻接地故障;反之,就是低电阻接地故障.这两张故障都称为断线并接地故障。

（4）三相芯线短路。

短路时接地电阻大小是电缆的三相芯线短路故障判断的依据。

短路故障有两种：低阻短路故障、高阻短路故障.当三相芯线短路时，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。

2、原因分析电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况：（1）外力损坏。

电缆故障中外力损坏是最为常见的故障原因。

电缆遭外力损坏以后会出现大面积的停电事故。

例如地下管线施工过程中，电缆因为施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而损坏；电缆切剥时过度切割和刀痕太深.这些直接的外力因素都会对电缆造成一定的损坏。

（2）绝缘受潮。

电缆制造生产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够；电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。

这些是电缆绝缘受潮的主要原因。

此时，绝缘电阻降低，电流增大，引发电力故障问题。

（3）化学腐蚀.长期的电流作用会让电缆绝缘产生大量的热量。

如果电缆绝缘工作长期处于不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果,电力故障会由此产生。

分析10kV配电线路故障原因及运行维护检修措施现代工业生产中，电力设备是必不可少的重要设备之一，而配电线路作为电力传输的重要环节，一旦出现故障将会导致生产中断，给企业带来严重的经济损失。

对10kV配电线路的故障原因进行分析，并制定有效的运行维护检修措施，对保障生产稳定运行具有重要的意义。

一、10kV配电线路故障原因分析1. 设备老化10kV配电线路中的设备随着使用时间的增长，会逐渐老化，导致设备性能下降，甚至出现故障。

主要包括断路器、隔离开关、变压器等设备。

解决方法：定期进行设备的维护保养，及时更换老化设备，确保设备处于良好状态。

2. 温度影响温度是影响电力设备工作的重要因素，如在高温环境下，设备可能会因为过载而引起故障。

解决方法：对设备周围的温度进行检测，当温度超过设备允许的范围时，及时采取降温措施，确保设备正常工作。

3. 外部环境影响10kV配电线路所处的环境往往比较恶劣，例如受到风沙、潮湿等环境因素的影响，导致设备故障。

解决方法：在设备周围加装防护设施，保护设备不受外部环境的影响。

4. 施工质量10kV配电线路的施工质量直接影响设备的使用寿命及运行安全，如接头接触不良、电缆铺设不规范等问题都会引起故障。

解决方法：加强施工质量管理，采用先进的施工工艺和设备，确保施工质量符合标准要求。

二、10kV配电线路运行维护检修措施1. 定期检查定期对10kV配电线路进行全面的检查，包括设备的外观、温度、运行状态等，发现问题及时处理，确保设备安全运行。

2. 设备维护保养对10kV配电线路中的设备进行定期的维护保养工作，包括清洁、润滑、紧固，以及设备性能测试等，确保设备处于良好状态。

3. 故障预防通过对10kV配电线路故障的分析总结，制定相应的故障预防措施，包括提前更换老化设备、加强设备防护措施等，减少故障的发生。

4. 应急处理建立完善的应急处理机制，一旦发生故障，能够立即采取有效的措施进行处理，减少故障对生产造成的影响。

10kV电缆故障分析和整改措施摘要：随着城市化进程的加快，电力电缆绝缘性能好、耐高温、安装方便、维护工作量少的优点日益凸显，在中低压配电网建设中得到了广泛的应用。

随着电缆线路占比的提升，由于设备选型、施工质量、外破等原因造成的电缆故障数量逐年上升，严重影响了供电企业的可靠供电。

本文就一起电缆故障案例进行认真分析，查找原因，提出整改措施并实施，提升电缆线路的安全运行水平。

关键词：10kV配电网；电缆；常见故障；成因分析；处理措施引言探究10kV配电网电缆的常见故障类型，浅要分析成因，探究几种可行的处理措施，以供同行参考。

110kV配电网电缆常见故障及成因分析1.1自身质量缺陷主要包括电缆自体及其附件质量缺陷两种类型，前种故障成因主要有：电缆绝缘内存留气泡或气隙，进而造成电缆绝缘在运转过程局部形成放电现象，最后击穿损伤绝缘结构；加工制造阶段电缆绝缘层受潮，诱导绝缘结构老化及被击穿过程。

后种故障成因有：有杂物滞留于热、冷缩头电缆绝缘层中；绝缘层各部位厚度欠缺均匀性；涂胶位置封实不紧凑等。

1.2机械损伤若10kV配电网电缆存在机械损伤类故障，在检修实践中通常较易被辨识，停电事故是该类故障引起的常见后果。

成因主要有[1]市政项目施工阶段误伤、盗窃行为、小动物咬伤、雷击等自然灾害、配电网工程施工阶段因行为不规范而损伤电缆等；绝缘腐蚀老化。

主要因素有电缆线路周遭临近热源、电缆绝缘层耐腐蚀性偏差等；恶劣天气。

通常是指由雷击过电压、大雾污闪等诱发电缆运转阶段出现故障，故障位点通常集中在电缆终端头以及套管表层；过负荷故障。

电缆若长时间处于过负荷运转状态中将会诱导导体温度上升、绝缘层老化加速、金属护套形体膨胀与变形等诸多现象。

其会减缩电缆设施的使用年限，诱导短路、断路等多种电网故障问题。

1.3部分施工人员技能水平差，未按说明书和规程施工施工人员技能水平参差不齐，有些并未经过专业培训并取得电缆中间头制作从业资格。

施工人员在电缆中间头制作过程中，未严格按照产品说明书规定的步骤进行施工，在剥切半导体层后没有用细砂纸打磨并清洁处理，遗留半导体微粒和杂质，从而埋下安全隐患。

10kV环网柜电缆终端典型故障案例分析发布时间：2021-06-25T14:38:18.450Z 来源：《当代电力文化》2021年第6期作者：党福杯[导读] 某10 k V#01环网柜310、320、302间隔为运行状态，304间隔为冷备用状态党福杯新疆八一钢铁股份有限公司（新疆，乌鲁木齐） 830022摘要：某10 k V#01环网柜310、320、302间隔为运行状态，304间隔为冷备用状态。

302间隔带有公变6台，共计容量为4.23 MV A；专变3台，共计容量为1.51 MV A。

事件发生当日天气晴朗。

关键词：10kv；环网柜；电缆终端1 事件发生及处置情况2019-12-09T07:35，配电运维班工作人员将某10 k V#01环网柜310线路转冷备用，打开#01环网柜柜门，听到310间隔有明显的放电声响，且发现310间隔柜门没有关紧，随即工作人员向调度汇报现场情况。

08:15，将某#01环网柜310线路转检修时，310间隔柜门直接弹出，倒向地面，工作人员发现该间隔C相肘头应力锥底部半导电粘带破裂且下部绝缘管、旁边柜壁有明显放电烧黑痕迹。

08:20，工作人员向调度汇报现场情况，并向调度申请紧急抢修工作。

08:22，调度许可某#01环网柜310间隔的紧急抢修工作。

随后配电运维班进行了上述环网柜检修工作，更换310间隔三相肘头。

2019-12-09T14:32，检修竣工，复电正常。

2 事件原因分析2.1 设备参数某#01环网柜出厂时间为2009年9月，投运时间为2009年11月。

某#01环网柜主要参数如表1所示。

表1 某#01环网柜铭牌数据2.2 缺陷设备情况2019-12-09T11:15，对某#01环网柜310间隔进行进一步检查时，发现该间隔C相肘头应力锥底部半导电粘带破裂且下部绝缘管、旁边柜壁有明显放电烧黑痕迹，如图1所示。

图1 C相肘头应力锥底部有明显放电痕迹从图1可以看出，相较于A、B相应力锥，C相应力锥底部有明显的外卷情况，进一步将C相解头，取下应力锥时发现其底部外卷且前表面有明显的放电伤痕，如图2、图3所示。

浅析 10kV 电缆终端头烧毁故障发布时间：2021-06-07T08:55:40.375Z 来源：《福光技术》2021年4期作者：刘国锋[导读] 电缆线路的故障查找时间和维修时间相较于架空线路均较长，给电网运行的可靠性以及用户的正常用电带来严重影响。

广东电网韶关乐昌供电局有限责任公司广东乐昌 512200摘要：近年来，我国的电力工程建设的发展迅速，电网运行中，电缆终端作为电力传输中的一个薄弱环节易发生故障。

控制电缆具有控制、测量、保护等用途，将金属屏蔽层进行可靠接地，能够起到屏蔽电磁干扰、保护设备安全的作用。

关键词：电缆终端头；烧毁故障；分析引言地下电缆线路除了用于架空线路架设困难的地区之外，从城市景观以及线路安全角度考虑，电缆在电网中的应用日益增多，其运行状态的好坏直接影响电网的供电可靠性。

电缆线路的故障查找时间和维修时间相较于架空线路均较长，给电网运行的可靠性以及用户的正常用电带来严重影响。

1.控制电缆结构与终端制作工艺分析1.1控制电缆结构控制电缆的型号、规格设计应满足 GB/T9330.3-2008《塑料绝缘控制电缆》要求，以当前常用的聚氯乙烯绝缘聚氯乙烯护套屏蔽控制电缆为例，其型号为 KVVP2，电缆结构由内到外分别为电缆芯线、非吸湿性绕包带、铜屏蔽层、聚氯乙烯内绝缘护套、钢铠以及聚氯乙烯外绝缘护套。

其中金属屏蔽层主要由一根或多根金属带绕包或金属丝编织结构组成，包含铜带绕包、金属编织、铝 / 塑复合薄膜带绕包等形式，选取由涂漆或镀锌钢带制成的双金属带沿左向呈螺旋状间隙绕包在内衬层上。

1.2终端制作工艺1.2.1制作前准备环节在制作材料与工具选择上，需准备好 4mm2 多股软铜线、焊锡丝、焊锡膏、电源盘、扎带、松香、绝缘自粘带、电缆剥皮工具、螺丝刀、斜口钳、热风枪、热缩管、电烙铁等，作业人员需配备好安全防护措施，严格从专用检修电源处取电，并针对作业环节易出现的交直流串电风险进行防范处理。

10kV交联电缆终端故障原因分析及制作要点10kV交联电缆终端故障是电力系统中常见的问题，它会导致电力系统的可靠性下降，从而影响电力供应的稳定性。

对10kV交联电缆终端故障的原因进行分析，并且了解其制作要点非常重要。

本文将对10kV交联电缆终端故障的原因进行分析，并且探讨终端制作的要点。

1. 环境因素：环境因素是导致10kV交联电缆终端故障的主要原因之一。

高温、湿度、盐雾等恶劣环境会导致10kV交联电缆终端的绝缘老化、劣化，最终导致故障的发生。

2. 施工质量：施工质量也是导致10kV交联电缆终端故障的重要原因之一。

不规范的施工操作、接头材料选用不当、接头接触不良等都会导致10kV交联电缆终端的故障。

3. 设备质量：10kV交联电缆终端的设备质量直接影响了其故障率。

如果使用质量不过关的设备，比如终端套管、接头、屏蔽套管等，都会增加10kV交联电缆终端的故障发生概率。

4. 运行过载：10kV交联电缆终端在长时间的过载运行下，会造成终端局部过热，终端材料老化，从而引起故障。

5. 其他原因：除了以上几点外，10kV交联电缆终端故障的原因还包括电缆制造质量、设计不合理、终端绝缘子损坏等。

二、10kV交联电缆终端制作要点1. 选材要点：对终端材料的选择非常关键。

终端材料需要具有良好的绝缘性能、耐高温、耐电压、耐侯性能。

在选用终端材料时，需要确保其符合国家标准和电力行业标准。

2. 施工要点：在10kV交联电缆终端制作过程中，施工要严格按照操作规程、施工工艺和标准进行。

施工人员需要严格按照标准要求进行操作，避免施工过程中出现失误。

3. 质检要点：在终端制作完成后，需要进行严格的质量检验。

主要检查终端套管、绝缘子、电缆屏蔽层、端子等设备和部件的安装质量，以及电缆的接地、套管的固定等是否符合标准要求。

4. 运行监测：对10kV交联电缆终端进行定期的运行监测，及时发现故障隐患，采取预防措施，防止故障的发生。

5. 防护措施：10kV交联电缆终端在制作完成后，需要进行防腐、防水、防潮处理，以延长终端的使用寿命。

10kV电缆终端故障原因分析及处理措施摘要：本文主要针对10kV电缆终端的故障原因及处理措施展开了分析，通过结合具体的工程实例，对试验的情况作了详细的说明，对故障情况作了系统的论述，并给出了系列的处理措施，以期能为有关方面的需要提供有益的参考和借鉴，关键词：10kv电缆；故障原因；处理措施0 引言10kV配电网线路直接接入用户端，对保证电力用户供电有着极为重要的意义。

但是10kv电缆终端却不时存在着故障，需要我们及时采取措施做好处理，以保障10kv配电网的供电质量。

基于此，本文就10kV电缆终端的故障原因及处理措施进行了分析，相信对有关方面的需要能有一定的帮助。

1 试验情况交联聚乙烯电缆属于橡塑绝缘电力电缆，由于其优点突出，目前已经成为现场应用的主流电缆。

根据GB50150-2006《电气装置安装工程电气设备交接试验标准》，10kV配电电缆交接试验主要项目有绝缘电阻测量、直流耐压试验及泄漏电流测量、交流耐压试验、检査电缆两端的相位等。

当不具备条件时，额定电压U0/U为18/30kV及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验。

所谓不具备条件是指，由于一般电缆较长，其电容量较大，如果采用交流耐压试验，所需的试验电源容量也较大，在现场试验时可能无法满足要求。

因此目前很多单位在对交联电缆施行交接或预防性试验时，采用了直流耐压试验和泄漏电流测量来代替交流耐压试验=因为直流试验不需很大的电源容量。

但直流电压对交联聚乙烯绝缘有积累效应，试验后将在电缆绝缘中残余一定的电荷，将电缆投入使用后，会增大击穿的可能，影响绝缘寿命。

且直流试验的等效性不如交流，故很多规程规定，35kV及以上电压等级的交联电缆只能施行交流耐压，不能施行直流耐压试验。

1.1绝缘电阻测量绝缘电阻测量是指测量电缆的主绝缘电阻，通常可以检查电缆绝缘是否老化、受潮，以及耐压试验中暴露出来的绝缘缺陷由于被试电缆均为新敷设电缆，故不存在老化问题，该项目主要用于判断电缆主绝缘是否受潮、是否存在贯穿性的导电通道，电缆头是否进水、电缆终端制作质量是否良好等。

10kV配电线路故障原因分析及运行维护检修措施一、引言10kV配电线路是城市和乡村供电系统中的重要组成部分，其安全稳定运行关系到人民群众的生活和生产，因此对于配电线路的故障原因分析及运行维护检修措施至关重要。

本文将对10kV配电线路的故障原因进行分析，并提出运行维护检修的具体措施，以确保配电线路的安全稳定运行。

二、10kV配电线路故障原因分析1. 天气因素恶劣的天气条件是导致10kV配电线路故障的常见原因之一。

强风、雷电和大雨可能导致树木倒下、电杆倒塌、设备损坏等情况，从而引发电路短路或断路故障。

2. 落雷在雷电活跃的季节，落雷也是10kV配电线路故障的常见原因。

如果配电线路未设置良好的防雷设施或未进行及时维护，就会对线路设备造成损坏，甚至引发火灾等严重后果。

3. 设备老化设备老化是10kV配电线路故障的另一个重要原因。

随着设备的使用年限增长，设备的绝缘能力可能会下降，从而增加线路发生故障的概率。

设备的机械部件也可能因长期使用而出现磨损，导致设备的运行不稳定。

4. 人为因素人为因素也是导致10kV配电线路故障的一个重要原因。

未经授权的人员在不合适的情况下施工、擅自改动电缆或引线、未按规定操作设备等都可能造成线路故障。

5. 缺乏定期维护对于10kV配电线路来说，缺乏定期维护也是导致故障的一个常见原因。

设备长期使用或者长时间没有得到维护，会导致线路设备的老化、松动、腐蚀等问题，从而增加线路故障的概率。

三、运行维护检修措施1. 定期巡视对于10kV配电线路来说，定期巡视是保障线路安全稳定运行的重要手段。

电力供应企业应该进行定期的巡线工作，及时发现和解决可能存在的问题，防止故障的发生。

2. 设备防雷对于雷电活跃的地区，配电线路的设备应该进行防雷处理。

在电力设备上安装防雷设施，防止雷电对设备的损害，从而保障线路的安全运行。

3. 设备维护对于10kV配电线路的设备，应该进行定期的维护和检修，及时发现并解决设备的故障隐患。

一起10kV线路户外电缆头三相击穿缺陷原因分析及缺陷防控摘要：现阶段，正处于打赢脱贫攻坚战，全面决战建成小康社会的收官时期，建设智能电网的速度也在不断加快，建设的10kV线路工程数量也随之不断增加。

而10kV线路本身运行稳定性不强，再加上选材、施工、验收等环节还存在欠缺，致使10kV电缆容易发生各种缺陷。

基于此，本文就一起线路户外隔离开关电缆头三相击穿紧急缺陷处理及相关的验收标准进行了简要的分析，以期为厂站内线路电缆头的运行维护以及施工验收提供一定的参考，提高10kV电缆运维质量，提高供电安全性、可靠性。

关键词：三相击穿；电缆头；故障分析；验收；预控措施概述10kV 配电线路作为社会人民生活主要供电线路之一，对人们的正常用电具有不可或缺的作用。

近年来电网改造促使10kV配电线路的运行可靠性逐步提高，这大大提高了居民的基本生活水平，有利于促进我国经济社会的发展。

由于受到诸多不利因素的干扰，在实际运营中，设备元器件质量问题、设备制造工艺、工程现场施工艺水平、技能人员水平等问题集中显现，严重威胁设备的安全健康运行。

特别是工期紧的项目，部分工程抢工期，土建与电气交叉作业，作业环境不满足要求，工序检验控制不严，资料作假严重，质量验收流于形式、工程质量的监督把关、验收不严等问题严重影响了供电的安全性和可靠性[1]。

因此对于项目业主单位，做好设备的采购、选型、验收等问题不容忽视，本文分析了一起110kV某变电站10kV永泰线电缆头三相击穿缺陷的发现、现场检查、原因分析、缺陷处理及后续预控措施，以期为厂站内线路电缆头的运行维护以及施工验收提供一定的参考，提高10kV电缆运维质量，提高供电安全性、可靠性。

1.故障简述2020年X月X日XX时XX分110kV某变电站10kV永泰线跳闸；经现场检查设备：保护信息为10kV永泰线025断路器过流Ⅰ段保护动作，重合闸动作不成功；10kV永泰线间隔靠出线塔0256隔离开关侧电缆头三相击穿，相邻10kV三选厂出线塔线路避雷器C相绝缘瓷瓶被熏黑痕迹（10kV永泰线与10kV兰香线为同塔双回），电缆型号为：ZR-YJV22-8.7/15-3*300mm2。
