10kV电力电缆终端头现场制作作业指导书.docx

电缆终端头制作作业指导书电缆终端头是电力系统中的关键部件，它的品质和安全性直接关系到电力系统的运行安全，因此电缆终端头制作是重要的作业之一。

下面为大家提供一份电缆终端头制作作业指导书，希望能够帮助大家更好地制作电缆终端头。

一、材料准备1. 终端头：根据电缆型号、截面尺寸、电压等级等要求，选用与电缆相匹配的终端头。

2. 清洁剂：用于清洗终端头、电缆绝缘体表面的清洁剂，可以选择医用酒精、纯净水等。

3. 助焊剂：用于增加焊接的可靠性和接触面积。

4. 线夹：用于连接电缆终端头和电气设备的线夹。

5. 钳子、螺丝批、榔头等工具。

二、制作过程1. 清洁将终端头、电缆绝缘体表面和线夹表面清洗干净，除去表面油污和杂质，确保接触面干净无尘。

2. 剥皮将电缆绝缘体保护层剥皮，露出一定长度的裸电缆，通常裸电缆长度应大于终端头长度的一半。

3. 压接线夹将线夹放入终端头末端，用钳子压紧，并用螺丝批将线夹固定在终端头上。

4. 半导体层加工对于高压电缆终端头，需要在终端头内部增加半导体层，提高接触面积和电磁场均衡性。

将半导体带缠绕在终端头中，将其表面与终端头表面平整，用助焊剂涂抹焊接位置。

5. 焊接将电缆绝缘体和终端头内部的半导体与终端头焊接好，焊接时确保加热温度、时间、压力均匀。

6. 填充填料为提高绝缘强度和密封性，可以在终端头内部填充绝缘填料。

在填充之前，先涂抹一层助焊剂，再将填料填充到终端头内部，确保填充均匀，无空隙。

7. 填充终端头将终端头填充满绝缘料，使其呈现半球形，以达到密封电缆终端头的目的。

8. 硬化填充完成后，可根据绝缘材料的特性进行硬化处理。

焊接部位和填充绝缘材料的部分进行烘干和硬化，使其达到一定的硬度和强度。

三、验收在制作完电缆终端头之后，应进行验收。

验收内容包括：1. 外观检查：终端头表面应平整，无变形、裂纹、气泡等缺陷，填充材料应均匀无空隙。

2. 尺寸检查：终端头的长度、宽度、高度应符合要求。

3. 功能检查：可进行绝缘测试、耐压试验等检测，确保终端头能够满足要求的使用要求。

1、适用范围本作业指导书适用于改建铁路长荆线电气化改造工程10kV热缩电缆头、中间头的制作。

2、作业准备2.1 内业技术准备作业指导书编制后，在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施。

对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后方能上岗。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。

在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、工作需要。

3、技术要求3.1收缩完毕的电缆头应光滑、无折皱、无气泡、能比较清晰地看出其内部的结构轮廓，密封部位一般应有少量的密封胶溢出。

3.2 在施工结束后，各类数据资料报监理确认。

4、施工程序与工艺流程图4.1 热缩终端头4.2热缩中间头5、电缆头制作操作程序5.1热缩终端头5.1.1固定电缆末端：将电缆末端校直，并将其固定在电缆支架上。

对户外终端由末端量取750mm （户内终端量取550mm），在量取处刻一环形刀痕。

5.1.2剥切电缆：1）顺电缆方向破开塑料护层，然后向两侧分开剥除。

2）在护层口处向上略低于30mm处用铜线绑扎铠装层，作临时绑扎，并锯开钢带（锯口要整齐）。

3）在钢带断口处保留内衬层20mm，其余剥去。

4）摘去填充物，分开线芯。

5.1.3焊接地线：1)预先将编织软铜带一端拆开均分三份，重新编织后分别包绕各相屏蔽层并绑牢后，焊接在铜带上。

将另一编织线用扎线绑牢后和钢铠焊牢。

2)将编织铜带与电缆护套间的一段，按设计尺寸用锡填满编织线与电缆护套间空隙长15-20mm形成防潮段。

5.1.4安装分支指套：1)在三相分叉处和根部包绕填充胶使其外观平整，略呈苹果形，最大直径大于电缆外径约15mm。

2)清洁电缆护套（安装分支指套处）。

3)套进分支指套，使其与芯线根部尽量靠紧，然后用慢火环形由指套根部往两端先向下后向上加热收缩固定，待完全收缩后，端部应有少量胶液挤出。

10KV单芯电缆终端头制作作业指导书一、适用范围本作业指导书适用于10KV单芯电缆终端头制作作业指导;二、引用标准：1、GB—50168—92电气装置安装工程电缆线路施工及验收规范2、DL——5009——92电力建设安全工作规程火力发电厂部分3、DL408——91电力安全工作规程发电厂和变电所电气部分4、厂家电缆终端头制作说明书三、作业条件1、工作人员不少于2人,经年度安全考核合格,并具有合格电缆工操作证,持证上岗,其中工作负责人1人;2、天气良好,其中空气相对湿度应为70%及性以下;3、各项施工用具应经过定期检验合格;四、作业前的准备工作1、接受工作任务,工作负责人向工作班成员详细交待工作任务、工作地点、工作中的注意事项及技术要求;2、做好工器具材料的准备;3、危险点分析及防范要求：1、正确使用低压电源,按规定连接;2、使用喷灯时,注意防止烧伤、烫伤.3、喷灯使用中,点火时严禁将喷嘴朝向人或易燃物品.4、喷灯油筒不得漏油,加油后螺丝塞应拧紧.5、使用刀具时,防止划伤人员.五、作业步骤1、工作负责人检查工作现场的安全措施及现场工作条件;2、召开班前会,详细交待工作任务、工作中的注意事项及技术要求;3、检查电缆的型号及材料是否与设计相符,外观是否有损伤,绝缘状态良好,有无受潮;4、清点施工用具,消耗性材料齐备;5、剥切步骤：1）剥去外护套剥切尺寸根据材料户内型外护套400mm+接线端子孔深;户外型是户内型剥切外护套总尺寸+50 mm;2）铠装层3）铜屏蔽层剥铜屏蔽尺寸是剥切外护套总尺寸—20mm4）半导体层剥半导体层是剥切外护套总尺寸—40mm5）绝缘层;剥绝缘层按接线端子孔深+5 mm6、在剥切过程中注意不能损伤线芯及保留的绝缘层;7、焊接地线,在铜屏蔽层中间部位焊接地线,先用铜扎丝将铜编织带绑扎紧后,再用烙铁焊锡将其焊牢.,有铠装的电缆铠装层及铜屏蔽层地线应分别接地;8、压接线端子1)注意在剥切时,要多剥接线端子孔深+5 mm2)检查压接工具及选择符合要求的线鼻子及压模;3)去掉线芯及铜接管内壁的铜锈,铜鼻子内壁应镀锡4)按规程规定的压力及间距压接;9、处理好主绝缘层及半导电层清洁卫生工作;用有机溶剂清洗;如丙铜清洗电缆,方法是：从线芯端往下顺次擦洗线芯、主绝缘层、半导体层、铜屏蔽层、外护套上的污物,然后在主绝缘层上均匀地薄薄地涂上一层硅脂;注意擦洗中必须且只得往一个方向擦洗10、安装应力管,将应力管套至铜屏蔽层的根部加热收缩;11、加热时要注意开始加热时,火焰要缓慢接近材料,不断移动以确保收缩均匀,火焰朝向收缩方向,便于排除气体及密封;12、安装耐侯管,待应力管表面温度降至常温后用专用溶剂擦去应力管表面碳痕,再套入耐侯管一直搭盖至外护套60mm处加热收缩;13、固定密封管,在主绝缘端头处包绕填充胶,然后套上密封管加热固定;14、安装防雨裙,由下到上逐个用小火加热固定;六、安装中的注意事项1、凡接触密封材料的部件,应仔细打毛并清除油污和尘埃.;2、剥除金属屏蔽层时,切口要对齐不能留毛刺,避免损坏和刺穿热缩材料,所有热缩材料不得随意切割;3、使用丙酮等溶剂清洁电缆本体及热收缩部件;4、环境温度低或湿度大时,可将电缆外层适当加热至40—50度,再进行安装;5、注意切割时下刀的深度,不得划伤主绝缘层.6、加热时,火焰方向与收缩方向一致;七、验收标准1、接线端头压接符合正要求;2、终端头外观光滑无皱折,能清晰地看出内部结构的轮廓.;3、焊接部位应光滑,不得烧伤绝缘;4、所有尺寸符合制作要求;5、电缆头表面清洁无脏物6、接地线的安装符合设计要求7、压接后的压接面不应有毛刺、裂纹和锐边,各部分均不应有明显的裂纹;。

10kV电力电缆头制作安装作业指导书范本-制度大全10kV电力电缆头制作安装作业指导书范本之相关制度和职责，1目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。

2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。

3引用标准下列标准所包含的条...1 目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。

2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。

3 引用标准下列标准所包含的条文,通过引用而构成本作业指导书的条文。

本书出版时,所示版本均为有效。

所有标准都会被修订,使用本书的各方,应探讨使用下列标准最新版本的可能性:GB 5589?《电缆附件试验方法》GB 9327?《电缆导体压缩和机械连接接头试验方法》GB 11033 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 14315 《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T 50169-1992?《电气装置安装工程接地装置施工及验收规范》GB/T 50168-1992《电气装置安装工程电缆线路施工及验收规范》DL 408-1991?《电业安全工作规程》(发电厂和变电所部分)DL 409-1991?《电业安全工作规程》(电力线路部分)DL/T 596-1996?《电力设备预防性试验规程》Q-CSG 1002-2004?《架空线路及电缆安健环设施标准》4 安全措施? 4.1 工作前认真履行“两票”制度,严格遵守《电业安全工作规程》(电力线路部分)(发电厂和变电所部分)中的有关规定。

4.2?制作热缩电缆头时,工作现场必须配备灭火器材。

4.3 外接施工电源时必须两人进行。

5 作业准备5.1 人员准备:工作负责人:1人;技术负责人:1人;工作人员:2人;辅助工:4人(在杆塔上安装时,视情况再增加人员)。

5.2 作业人员必须是经考试合格的人员。

电缆终端头制作作业指导书简介电缆终端头（Cable Terminal End，简称CTE）是将电缆的导体和终端头连接形成电路的重要组成部分，其质量的优劣直接关系着电路的可靠性、稳定性和安全性。

因此，一般情况下，电缆终端头制作的技术要求较高，需要经过一定的培训才能进行操作，本指导书致力于为初学者提供关于电缆终端头制作的作业指导。

工具和材料•切割钳•手动压接钳•计量尺•手电钻•手套、安全镜、防护口罩•绝缘套管（黑色）•铜线•绝缘皮线制作过程步骤1. 测量长度首先，使用计量尺测量电缆需要导线插入的长度，以明确所需使用绝缘套管的长度。

注意，不能压缩导线，使其能够自由地插入套管。

步骤2. 剥离绝缘在导线的一端剥去约1.5cm的绝缘，以保证足够的连接表面和可靠连接。

建议使用切割钳来完成此过程，并避免在导线上留下任何剪切异常。

步骤3. 插入导线将导线插入绝缘套管，并确保它不会滑出。

手工轻轻地拧动导线，使其置于套管中心的位置。

步骤4. 压接终端头使用手动压接钳将铜线压缩成终端头的形状，并确保终端头自然填充整个插头。

压接应该充分，以确保一个良好的电气连接。

步骤5. 装置绝缘套管在压接之后，将黑色绝缘套管放在连接处。

确认套管可以完整地关闭连接部分，以避免意外的触电风险。

步骤6. 操作结束最终，检查整个操作过程，修剪超出终端头和黑色绝缘套管的部分，以确保安全且不影响电缆的外观。

使用注意事项•任何情况下，请佩戴手套、安全镜和防护口罩•软件导线必须加以注意，避免金属导线的锋利边缘割裂绝缘套管，或导致损坏和短路•在终端头的安置点周围放置黑色绝缘套管，以确保电磁安全•切勿使用厚的或受损的绝缘套管，否则会导致电路中断或损坏•所有连接的终端头，都必须进行可靠的电气检测结论该指导书详细介绍了电缆终端头制作的过程和使用注意事项。

正确的制作操作可以大幅提高电路的可靠性和安全性。

尽管本指导书介绍了制作过程，但仍然建议在专业人员指导下使用。

号：Q/×××
10kV ××××线制作电缆终端头作业指导书
编写：年
月日
审核：年
月日
批准：年
月日
作业负责人:
作业日期年月日时至年
月日时
××供电公司×××分公司
1范围
本作业指导书针对10kV××线电缆终端头制作工作编写而成，仅适用于该项工作。

2 引用文件
DL409-91电业安全工作规程（电力线路部分）
SDJ 206-87架空配电线路设计技术规程
GB 50173-9235KV及以下架空电力线路施工及验收规范
DL/T 601-1996架空绝缘配电线路设计技术规程
DL/T 602-1996架空绝缘配电线路施工及验收规程
3工作前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4 材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业阶段
4.1开工
4.2作业内容及标准
4.3竣工
5 消缺记录
6 验收总结
7 指导书执行情况评估
8附录
8.1施工现场布置图图
8.2施工流程图。

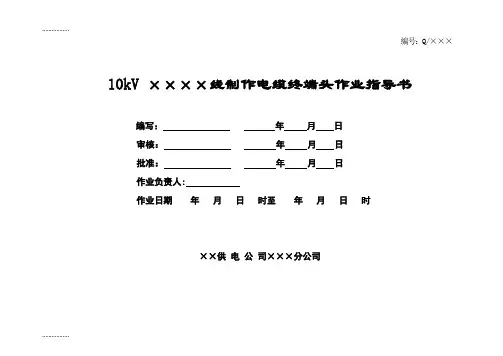

编号：Q/×××
10kV ××××线制作电缆终端头作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
××供电公司×××分公司
1范围
本作业指导书针对10kV××线电缆终端头制作工作编写而成，仅适用于该项工作。

2 引用文件
DL409-91 电业安全工作规程（电力线路部分）
SDJ 206-87 架空配电线路设计技术规程
GB 50173-92 35KV及以下架空电力线路施工及验收规范
DL/T 601-1996架空绝缘配电线路设计技术规程
DL/T 602-1996架空绝缘配电线路施工及验收规程
3工作前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4 材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业阶段
4.1开工
4.2作业内容及标准
4.3竣工
5 消缺记录
6 验收总结
7 指导书执行情况评估
8附录
8.1施工现场布置图图
.................
8.2施工流程图.................。

电力电缆终端头、中间头制作作业指导书1.作业项目名称：电力电缆终端头、中间头制作作业指导书2. 作业内容范围本指导书适用于10kV交联高压电力电缆终端头、中间头制作作业3. 编制（修订）文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）3.2《铁路电力设备安装标准》（80）铁机字1817号第三版4. 制作前准备4.1作业人员应戴安全帽，穿绝缘鞋、工作服。

4.2电缆头制作前应核对与电缆的电压等级、型号、截面是否符合制作要求。

4.3电缆头制作前应试验相间及各相对地的绝缘电阻，10kV电缆用2500V 兆欧表测试；1kV及以下电缆用1000V兆欧表测试，10kV及以上的电缆应做耐压试验，确认电缆合格后方可制作。

5. 人员工机具材料与要求人员准备：6. 作业程序及标准6.1 10kV电缆热缩式终端头制作作业指导书6.1.1工作人员“两穿三戴”，确认电缆已经停电，并采取安全措施；剥去电缆护套及钢铠:用电缆夹或人工将电缆垂直固定，剥去一头外护套（户外950mm，户内650mm,以产品说明书为准），留钢铠30mm。

绑扎线，剥除其余钢铠。

6.1.2 剥内护层、分芯线: 钢铠断口处保留20mm内护层，其余剥除。

切掉填充物，分开芯线。

6.1.3焊接地线: 用砂纸将钢铠焊地线部位打光，将接地线分别焊接在铜屏蔽和钢铠上。

6.1.4绕包填充胶和密封胶: 用填充胶填平钢铠断口处,钢铠焊接地线部位包在填充胶内。

密封胶缠绕在外护套断口处。

6.1.5 固定三芯支套: 将三芯支套套入三叉根部，往下压紧，由中间向两端加热固定。

6.1.6剥铜屏蔽层、半导体层、缠绕应力疏散胶，从支套指端向上量取50mm铜屏蔽层，其余剥除。

注意切勿划伤主绝缘，清理绝缘表面。

将应力疏散胶拉薄，缠绕在半导体层和绝缘层交接处，把斜坡填平，各连接5～10mm。

6.1.7 固定压力控制管、压接端子: 将应力控制管套入绝缘芯线，连接20mm铜屏蔽，加热固定。

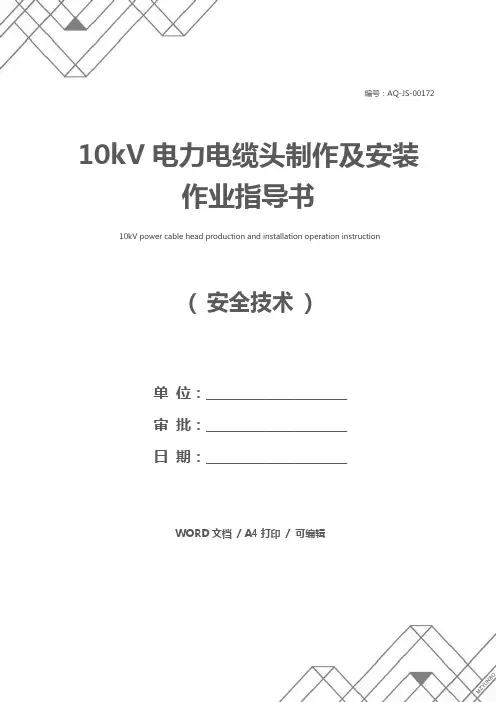

编号：AQ-JS-00172( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑10kV电力电缆头制作及安装作业指导书10kV power cable head production and installation operation instruction10kV电力电缆头制作及安装作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

1目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。

2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性：GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T50169-1992《电气装置安装工程接地装置施工及验收规范》GB/T50168-1992《电气装置安装工程电缆线路施工及验收规范》DL408-1991《电业安全工作规程》（发电厂和变电所部分）DL409-1991《电业安全工作规程》（电力线路部分）DL/T596-1996《电力设备预防性试验规程》Q-CSG1002-2004《架空线路及电缆安健环设施标准》4安全措施4.1工作前认真履行“两票”制度，严格遵守《电业安全工作规程》（电力线路部分）（发电厂和变电所部分）中的有关规定。

10kV三芯式终端电缆头制作作业指导书本标准化作业卡适用于乐电公司电力事业部技术大演练竞赛10kV三芯式终端电缆头（热缩干式电缆头）制作作业。

2、引用标准 2.1 GB 50168-92 《电气装置安装工程电缆线路施工及验收规范》2.2 GB 50169-92 《电气装置安装工程接地装置施工及验收规范》2.3 GB 50217-94 《电力电缆设计规范》2.4 DL/5009.1 92电力建设安全工作规程 2.5 电缆附件厂家提供的制作工艺规范3、工作内容、地点及时间所有仪器仪表、工器具应齐全，满足终端电缆头制作的需要，电缆附件数量齐全、型号符合要求、外观完好。

所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格1.剥外护层（长度以说明书工艺要求为准），留钢铠30mm，其余锯除。

在钢铠断口处保留20mm的内衬层，其余切除。

除去填充物，分开线芯，塞入三角垫锥。

2.将钢铠打光，将一地线绑在钢铠上并焊接。

将热缩环收在钢铠部位。

将另一地线的一端分成三股，分别绑在铜屏蔽上并焊接，此处两地线勿短接，包绕填充胶于电缆分叉。

1.接地线要焊接牢固 2.包绕填充胶于电缆分叉后可在填充胶外少涂一些硅脂膏，以防穿指套时和指套粘连将电缆密封部位打毛擦净，套入指套，尽量下压。

将两地线贴着电缆护套增直，在指套边缘外用扎线绑紧。

从指套下端缓慢环绕向上加热固定。

从指套指端向上量取50mm铜屏蔽，其余剥除。

保留20mm半导层，其余剥除。

套入绝缘管至指套根部，自上而下上往上环绕加热固定，把填充胶绕在端子压接部位与绝缘管的附近，再在其外面绕一层密封胶条，套入密封管，加热固定后安装完毕指定专人认真清点本项目施工的所有从业人员，清理开工前所携带的工器具无丢失，材料的使用情况正常。

10kV三芯式终端电缆头制作作业指导书简介10kV三芯式终端电缆头是高电压设备中常见的连接电缆和终端的一种电器元件，其作用在于将电缆中的导体与终端设备或者其他电缆连接起来，从而实现电力传输。

本指导书将介绍10kV三芯式终端电缆头的制作过程以及相关注意事项。

准备工作制作10kV三芯式终端电缆头过程中需要准备一些工具和材料，准备充分可以保证制作效果更好，更加安全可靠。

工具•剥线钳•手动压接钳•台式压接钳•压线钳•打火机•电缆切割器材料•10kV三芯电缆•终端电缆头•绝缘皮•密封胶带制作流程第一步：准备工作在制作之前，需要首先检查所使用的材料和工具是否齐全，准备好要连接的电缆长度和电缆头型号，再择机进行制作。

第二步：电缆切割使用电缆切割器将待连接的电缆切割出所需长度，注意切割要平整横截面光滑，避免电缆内部的绝缘层受到损伤。

切割完成后，用剥线钳或者刀子将电缆的外部绝缘层和内部绝缘层剥离，露出导体。

第三步：连接电缆头将绝缘皮套在连接的导体上，用手按压至皮套端未半，然后用手动压接钳将电缆头连接在电缆导体上，进行至少3-4个平行的压接，确保电缆头与导体之间连接紧密。

如果有条件，也可以使用台式压接钳。

第四步：密封胶带电缆头和电缆间接头处要用密封胶带进行包裹，以保证电缆头内部质量不受污染。

将胶带均匀地缠绕在导体处，直至包裹实现全覆盖，布满胶带。

第五步：试验检验制作完成后，应将接头进行试验检验，以确保接头的质量符合要求，避免使用时出现问题。

注意事项•切割电缆时，一定要使用切割工具，避免损伤电缆内部绝缘层。

•制作过程中，应保持操作区域整洁，避免灰尘或者杂物进入电缆内部。

•电缆头的连接应该保证紧密，避免出现接触不良等问题，影响设备稳定运行。

•制作完成后要进行必要的试验检验，确保质量符合要求。

结论10kV三芯式终端电缆头的制作十分重要，在制作过程中需要注意很多细节，例如使用合适的工具、清洁操作区域等等。

只有做到各个环节都严谨细致，才能制作出高质量的电缆头，保障设备的稳定运行。

10kV电缆热缩终端头制作作业指导书
（1）检查电缆附件与电缆型号相符。

（2）将电缆置于终端位置，擦洗洁净终端1米范围内电缆护套。

（3）按厂家安装说明书要求的尺寸加适当长度剥除电缆外护套、铠装及衬垫层。

（4）再往下剥切内护套,露出铠装,并擦洗剥切区往下50mm长护套表面污垢。

（5）按电缆附件厂家供应安装制作说明书、安装图要求的尺寸、步骤逐项完成电缆头制作。

（6）制作完成的电缆头必需挂电缆标识牌。

安装要求及留意事项：a.需在编织接地线内层和外层各绕包热熔胶带1~2层，将接地线包在当中，套入的三芯分支套，尽量往下。

b.加热时需先从分支套中段环形加热收缩并向下缓慢环绕加热收缩，完全收缩后下口应有少量胶液挤出。

再从分支套指根部向上缓慢环绕加热直至完全收缩。

从分支套中部开头加热收缩有利于排出套内的气体。

c.所切铜屏蔽、外半导电层断口要整齐平滑，剥除要洁净，不要伤损主绝缘。

d.对于残留在主绝缘外表的半导电层，可用细砂布打磨洁净，必要时可使用玻璃刮除，刮除后需清洁主绝缘并用绝缘带填充半导电层与主绝缘的间隙。

e.压接端子后消失的毛刺，应锉平打光，并且清洗洁净，接线端子与主绝缘之间的空隙需用绝缘带填平。

f.全部热缩管的加热均由下至上匀称环形加热。

g.钢铠与电缆铜屏蔽层应分开接地。

- 1 -。

编号：Q/×××10kV ××××线制作电缆终端头作业指导书编写：年月日审核：年月日批准：年月日作业负责人:作业日期年月日时至年月日时××供电公司×××分公司1范围本作业指导书针对10kV××线电缆终端头制作工作编写而成，仅适用于该项工作。

2 引用文件DL409-91 电业安全工作规程（电力线路部分）SDJ 206-87 架空配电线路设计技术规程GB 50173-92 35KV及以下架空电力线路施工及验收规范DL/T 601-1996架空绝缘配电线路设计技术规程DL/T 602-1996架空绝缘配电线路施工及验收规程3工作前准备3.1准备工作安排√序号内容安全措施责任人备注1 现场勘察（1）停电仔细核对现场线路双重称号及色标，准确无误后方可开始作业。
