星三角转换原理图及接线
L1/L2/L3分别表示三根相线；
QS表示空气开关；
Fu1表示主回路上的保险；
Fu2表示控制回路上的保险；
SP表示停止按钮；
ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；
KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；
U2/V2/W2分别表示电动机绕组的另三个同名端；
为了叙述方便，将图纸整理了一下，添加了触点的编号。
整理后的图纸见附图。
合上QS，按下St，KT、KMy得电动作。
KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
电气柜内接线图：
此图复制后放大很清楚。
电机的正反转控制线路图解
实现方法：对调沟通电动机的任意两相电源相序。
a接触器互锁正/反转掌握电路
b按钮和接触器双重互锁掌握电路
1、接触器互锁正/反转掌握电路
问题：KMl、KM2同时闭合，造成相间短路。
电气互锁：利用接触器（继电器）的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。
（工作牢靠）
结论：在掌握中，凡具有相反动作的均需电气互锁。
2、按钮和接触器双重互锁掌握电路
工作过程：1）SB1↓—→ KM1+ —→ 正转
2）SB2↓—→KM1— KM2+ —→ 反转
3）SB1↓—→KM2— KM1+ —→ 正转
4）SB3↓—→ 停
机械互锁：利用复合按钮的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。
（操作便利）
3、仅有按钮互锁掌握电路
存在问题：若消失熔焊或衔铁卡在吸合状态的故障时，虽然线圈已失电但是其主触点无法断开。
此时另一接触器一旦得电动作，主电路就会发生短路。
解决：为保证工作的牢靠和操作的便利可采纳按钮和接触器双重互锁。
此时若消失上述故障现象，则接触器的互锁常闭触点必定将另一接触器的掌握电路切断，避开另一接触器线圈得电。
结论：复合按钮不能代替联锁触点的作用。
4、主令掌握器掌握的正反转掌握线路。
Y—△降压起动电气原理图及讲解This model paper was revised by the Standardization Office on December 10, 2020Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。
图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。
同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。
KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。
其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。
所以该线路适用于轻载或空载起动的场合。
电动机正反转接线图及原理
电机的正反转原理图分为主回路跟控制回路，其根本远离是改变电源的两个相序实现电动机的正反转，控制回路主要是控制两个接触器的通断，实现两个接触器的主触点完成电动机的正转和反转，主要接线图如下:
主回路是使用工业380伏电压，用熔断器FU进行线路的保护，用热继电器进行过载保护，通过KM1和KM2两个接触器的主触点来改变电源的相序，实现电动机M的正反转，具体如图所示，当按下SB2，KM1线圈得电，KM1常开点闭合，KM1常开主触点闭合，电机正转，而右侧KM1的常闭触电断开，此时的KM2线圈是不得电的，KM2不能吸合，此时KM1和Km2是互锁，防止在KM1动作时候KM2动作造成相间短路。
同理当按下SB3时候，KM2线圈得电，KM2的常开触点闭合，KM2的常闭触点断开，KM2的常开主触点接通，KM1的常开主触点回复，电机实现反转！这是最基础的电机正反转线路，希望大家能会！。
电机-星三角启动（Start-up of Motor-Star-Triangle）是一种常见的电动机启动方式。
它的工作原理是通过改变电动机的接线方式来降低启动电流，从而保护电动机不受损坏。
下面我们来详细介绍电机-星三角启动的原理和图形表示。
一、星三角启动原理电机-星三角启动是一种降压启动方式，它通过在电动机内部连接三组线圈，每组线圈中的两头分别接到三相电源上。
当电机绕组接成星形时，绕组中的电流将减少为三角形接线时的1/3。
这种降压启动方式可以降低启动电流，从而保护电动机不受损坏。
当电机绕组接成星形时，三个线圈中的电流都是从各自的线圈末端流入，再从各自的线圈末端流出。
此时，三个线圈产生的磁场是互相垂直的，因此电动机转子的转动方向与线圈中的电流方向有关。
当电机绕组接成三角形时，三个线圈中的电流都是从各自的线圈头端流入，再从各自的线圈尾端流出。
此时，三个线圈产生的磁场是互相平行的，因此电动机转子的转动方向与线圈中的电流方向无关。
二、星三角启动图形表示电机-星三角启动的图形表示如下：1. 星形接线：* 星形接线是将三个线圈首端接在一起，作为公共端，三个线圈的尾端分别连接到三相电源上。
* 当电机绕组接成星形时，三个线圈产生的磁场是互相垂直的，因此电动机转子的转动方向与线圈中的电流方向有关。
2. 三角形接线：* 三角形接线是将三个线圈首尾相连，形成一个三角形，三个线圈的尾端分别连接到三相电源上。
* 当电机绕组接成三角形时，三个线圈产生的磁场是互相平行的，因此电动机转子的转动方向与线圈中的电流方向无关。
3. 星三角启动接线：* 星三角启动接线是将电机绕组接成星形和三角形之间的切换。
* 当电机绕组接成星形时，电动机启动时可以降低启动电流，从而保护电动机不受损坏。
当电机启动完成后，可以通过切换将绕组接成三角形，使电动机正常运行。

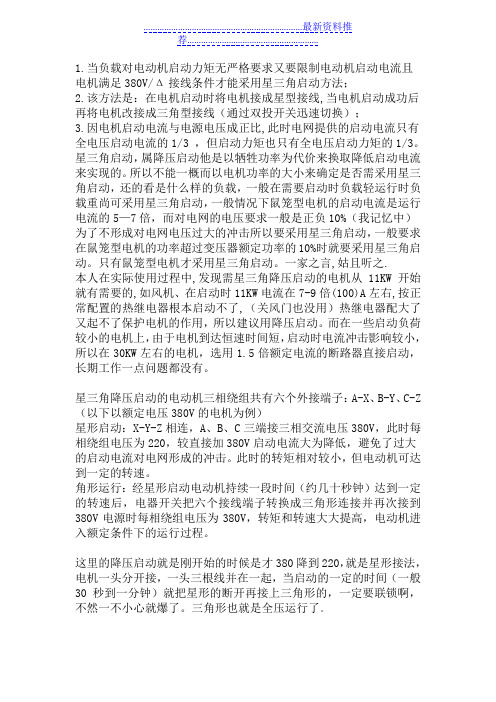

1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z （以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
电机-星三角启动图及原理
当变压器容量不够，为了降低起动电流，电动机就得降压起动。
电动机降压起动的方法不一，如自耦变压器降压起动、星——三角降压起动、延边三角形降压起动、定子回路串电阻(或串电抗器)降压起动以及电动机的软启动等。
相对于其他起动方法中，定子电压只能按一定倍数降低，电动机的软启动可以通过控制晶闸管的导通角来控制定子的电压，使得定子电压从零开始逐渐升高至额定电压。
然而，我今天要讲的不是电动机的软启动，而是电动机的星形（三角形降压起动）。
实用文档之"电机星三角启动原理"这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及共电设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。
M为主接触器，不论在启动还是正常运转是都是接通的。
S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。
R接触器，为启动之后，把电机绕组首尾连接起来。
即U-Z，Y-W，X-V三个绕组的三角形接法。
T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。
新艺图库126计算公式大全838电子起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M 接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。
当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通---完成起动停止-按下OFF按钮断开其控制回路-完成。
等待下次起动。
接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。
M为主接触器，不论在启动还是正常运转是都是接通的。
S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。
R接触器，为启动之后，把电机绕组首尾连接起来。
即U-Z，Y-W，X-V三个绕组的三角形接法。
T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。
电脑桌面壁纸126计起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。
电工必备知识：电动机星三角启动电路图解析，值得收藏！星三角启动简要了解这是一种降压启动方式，Y一△启动，是指启动时电动机绕组接成星形，启动结束进入运行状态后，电动机绕组接成三角形。
该方法适用的电机有局限性，具体算法看下面解析：可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式。
主接线图Y-△启动的话，先要星型启动的话，肯定KM和KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM 和KM-△要一直运行，到正常运行。
控制回路图根据上面一次回路的分析，再分析一下控制回路。
解析按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y 线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y 启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电。
同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。
整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
这里要注意的就是时间继电器带有延时的触点，是得电延时还是失电延时。
这个问题一定要弄明白，这里有一个简单的口诀：左凸右凹，延头瞬尾；左凹右凸，瞬头延尾；凹凸都有，延头延尾；NO NC看常态。
解析这里凹凸指的是触头上面那个半弧，先要把触头竖起来，左右指的是触头相对于中间的直线是在左边还是右边，延头瞬尾。
意指：线圈得电后，触点延时动作，而失电后，瞬时瞬时动作；瞬头延尾，意：线圈得电后，触点瞬时动作，失电后，延时复归。
电动机正反转自动往复循环控制电路图原理图解
图2 行程开关
正反转自动循环控制电路工作过程：
按下正向起动按钮SB2，接触器KM1得电动作并自锁，电动机正转使工作台前进。
运行到SQ2位置，撞块压下SQ2，SQ2常闭触点使KM1断电，SQ2的常开触点使KM2得电动作并自锁，电动机反转使工作台后退。
工作台运动左端点撞块压下SQ1时，KM2断电，KM1又得电动作，电动机又正转使工作台前进，这样一直循环。
SB1为停止按钮。
SB2与SB3为不同方向的复合起动按钮，改变工作台方向时，不按停止按钮可直接操作。
限位开关SQ3、SQ4限位保护作用：SQ3与SQ4安装在极限位置，由于某种故障，工作台到达SQ1（或SQ2）位置，未能切断KM1（或KM2），工作台将继续移动到极限位置，压下SQ3（或SQ4），此时最终把控制回路断开，使电动机停止，避免工作台由于越出允许位置所导致的事故。
行程控制：用行程开关按照机械运动部件的位置或位置的变化所进行的控制，称作按行程原则的自动控制。
电动机星三角启动接线图及工作原
理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT时间继电器线圈、KMy星接触器线圈得电动作。
KMY-1触点闭合，KM主接
触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转.。
星三角转换原理图及接线
L1/L2/L3分别表示三根相线；
QS表示空气开关；
Fu1表示主回路上的保险；
Fu2表示控制回路上的保险；
SP表示停止按钮；
ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；
KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端；
U2/V2/W2分别表示电动机绕组的另三个同名端；
为了叙述方便，将图纸整理了一下，添加了触点的编号。
整理后的图纸见附图。
合上QS，按下St，KT、KMy得电动作。
KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
电气柜内接线图：
此图复制后放大很清楚。
正反转原理图及工作原理分析一、正反转原理图正反转电路是一种用于控制电动机正转和反转的电路。
其原理图如下所示：```+-----------+| |+--------| 开关S1 |--------+| | | || +-----------+ || || +-----------+ |+--------| |--------+| 开关S2 || |+-----------+```二、工作原理分析1. 正转工作原理分析当开关S1闭合，开关S2断开时，正转电路开始工作。
电流从电源正极经过开关S1进入电动机，然后从电动机出来，经过开关S2回到电源负极，形成一个闭合的电路。
电流通过电动机的线圈，产生磁场，使电动机转动。
2. 反转工作原理分析当开关S2闭合，开关S1断开时，反转电路开始工作。
电流从电源正极经过开关S2进入电动机，然后从电动机出来，经过开关S1回到电源负极，形成一个闭合的电路。
电流通过电动机的线圈，产生与正转时相反的磁场，使电动机反转。
3. 原理分析正反转电路的工作原理基于电动机的磁场产生和线圈的电流控制。
通过控制开关S1和S2的状态，可以改变电流的流向，从而改变电动机的旋转方向。
在正转工作状态下，开关S1闭合，S2断开，电流从电源正极进入电动机，产生一个磁场，使电动机正转。
在反转工作状态下，开关S2闭合，S1断开，电流从电源正极进入电动机，产生一个与正转时相反的磁场，使电动机反转。
通过控制开关的状态，可以实现电动机的正转和反转，从而满足不同的工作需求。
4. 应用场景正反转电路广泛应用于各种需要电动机正转和反转的设备和机器中，例如电动车、电动门、电动窗帘等。
通过控制电动机的旋转方向，可以实现设备的正常运行和操作。
总结：正反转电路是一种用于控制电动机正转和反转的电路。
通过控制开关的状态，可以改变电流的流向，从而改变电动机的旋转方向。
正反转电路的工作原理基于电动机的磁场产生和线圈的电流控制。
正反转电路广泛应用于各种需要电动机正转和反转的设备和机器中，实现设备的正常运行和操作。
正反转电动机控制原理图
1.正反转电动机掌握原理图（基本）
电动机正向转动的工作方式电动机反向转动的工作方式
电动机的正反转掌握线路的主电路
简洁过程：按下SBF→电机正转→按下SB1→电机停转→按下SBR→电机反转
此掌握方式缺点：必需先停转后才能由正转到反转或反转到正转。
SBF 和SBR不能同时按下，否则会造成短路。
2.正反转电动机掌握原理图（互锁）
说明：正转时，其接触器常闭接点切断反转掌握回路，SBR不起作用；反之亦然。
从而避开两接触器同时工作造成主回路短路，有效地解决了方案1掌握方式的问题
3.正反转电动机掌握原理图（双重互锁）
说明：此图和方案2（正反转电动机掌握原理图（互锁）的区分在于正反转启动按钮均采纳复合按钮，在正转掌握回路中再增加了反转启动掌握按钮的常闭接点，在反转掌握回路中再增加了正转启动掌
握按钮的常闭接点。
称之为双重互锁：机械互锁和电气互锁。
分析：
双重联锁的正反转掌握线路
线路的工作原理分析如下：
1.正转掌握：
2.反转掌握：
电动机的正转启动示意图（双重联锁的正反转掌握线路）
电动机的反转启动示意图（双重联锁的正反转掌握线路）。
PLC 可控制的星三角正反转电气原理图解析为防止大功率电气设备启动电流过大,通常需要降压启动。
当三相异步电动机的功率超过 11KW 时,一般就需要降压启动了。
视情况而论,可以采用变频器、软启动器。
最经济的方法就是星三角降压启动。
本文给出了 PLC 可控制的星三角正反转电气原理图,解释如下: Q:马达保护开关;CZ:正转接触器;CF:反转接触器;
S:星形接触器;D:三角形接触器;SB:电机的启动与停止旋钮; R:接入 PLC 输出点的中继 A 线圈的常闭触点,完成停止操作; K:接入 PLC 输出点的中继 B 线圈的常开触点,完成启动操作; KA1、KA2:中继;SA1:旋钮开关;KT:时间继电器;
H1为电机运行指示灯;HZ:正转指示灯;HF:反转指示灯;
运行过程:
1 SA1不接通 KA2时,电机实现正转。
Q 合→Q 常开辅点闭合;按下 SB,或者 PLC 输出一个启动信号,使得 K 闭合
→KA1线圈得电;电机运行指示灯亮→KA1的常开辅点闭合→S 线圈得电, S 常开辅点闭合; KT 工作; 正转指示灯亮→CZ 线圈得电, 它的主触点, 常开辅点得电闭合, 电机进入星形正转→KT 定时结束, S 断开,D 接通,电机正常运转起来。
2 SA1接通 KA2时,电机实现反转。
CZ,CF 之间有电气互锁关系;S,D 之间有电气互锁关系;D 接通时会使得 KT 失电。
电气原理图如下:。
电机正反转控制原理图
电机正反转控制原理图如下：
1. 电源：接入电机的电源线，提供与电机工作电压相匹配的电力。
2. 开关：用于控制电机的正反转，包括一个双刀双掷开关或者两个单刀双掷开关。
开关可设置为手动或自动控制。
3. 电机：转子内嵌在定子之间，转子内部包含电枢和永磁体。
电枢通过电流控制转子的旋转方向。
4. 继电器：用于控制电机的正反转，通过控制继电器的通断来改变电机的电流方向。
5. 保护装置：用于保护电机和控制电路免受过流、过载或其他故障的影响。
包括熔断器、热继电器和过载保护开关等。
6. 控制电路：通过控制电路中的连接与断开，实现电机的正反转控制。
控制电路由开关、继电器和保护装置等组成。
7. 接地线：连接电机及其控制电路的接地线，确保电路安全可靠地接地。
注意：上述文字仅为描述电机正反转控制原理图的要点，不包括标题。
星三角启动原理图及电气柜接线图，看完涨知识！1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之. 本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
▲鼠笼型电机而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
