光伏电站倒闸操作作业指导书

光伏电站操作标准作业书（变压器）1、正常情况下通过主变压器高压侧断路器向主变压器充电，此时主变压器低压侧断路器在断开位置。

2、箱式变从高压侧三相充电，不允许从低压侧充电，充电时低压侧开关在断开位置。

3、投运和停运主变压器时，主变压器中性点接地刀闸必须先投入，待变压器投入系统后再根据调度运行方式决定主变压器中性点接地刀闸运行方式。

4、箱式变高压侧保险熔断后更换时，需断开箱变各侧开关，并投入接地刀闸后方可进行更换。

5、无载调压变压器调整分接头必须将变压器停电，拉开两侧开关及隔离刀闸（小车开关拉出），并做好其安全措施后方能进行分接头调整。

6、主变压器分接头调整应按网调值班调度员的命令执行。

7、有载调压变压器正常时由自动调压装置自动调压，手动调整要缓慢进行，判明方向，严禁过调。

8、油浸式箱变油位降低至负荷开关以下时严禁操作负荷开关。

XXXX公司运维管理部20XX年1月1日光伏电站操作标准作业书(集中逆变器)1逆变器投入运行时应检查子阵各汇流箱至直流柜支路电压正常；检查箱变低压侧三相电压正常。

2拉开逆变器交直流侧开关必须检查逆变器交流输出电压、电流为零。

3逆变器启动/停止操作严格按照设备厂家操作说明书要求进行。

4巡回检查(1)检查逆变器外观正常、表面无积灰、锁具完好，标识标号完整，防尘网清洁、(2)检查逆变器各指示灯工作正常，无故障信号，参数正确、保护功能投入正确。

(3)检查逆变器无异音、无异味、无异常温度上升。

(4)检查逆变器交、直流侧电缆无老化、发热、放电迹象。

(5)检查逆变器交、直流侧开关位置正确，无发热现象。

(6)检查逆变器室环境温度在正常范围内，通风系统正常。

(7)逆变器巡回检查应定期进行。

(8)检查逆变器通讯正常，所送〃四遥〃信息正确。

XX公司运维管理部20XX年1月1日光伏电站操作标准作业书(送出线路)1线路停送电时按照调度令执行。

2线路停送时退出线路重合闸装置。

3单线路停电时，检查所有光伏电池组件逆变器均已退出运行, 拉开逆变器控制电源开关。

倒闸操作实训作业指导书国网山西技能培训中心大同分部电网调控培训室目录一、范围： (2)二、引用文件 (2)三、培训目标四、实训工作人员要求 (3)五、倒闸操作 (3)（一）危险点分析及安全措施 (3)（二）工器具 (4)（三）作业程序及作业标准 (5)1、倒闸操作标准程序 (5)2、倒闸操作技术原则 (9)一、范围：本指导书规定了电网调控、变电运维专业倒闸操作实训课程的安全注意事项，作业前准备工作及现场作业的具体实施步骤。

本指导书适用于国网山西电力公司的变电运维、电网调控等专业人员在国网山西技能培训中心大同分部电网调控培训室进行倒闸操作实训,是变电运维、电网调控等专业人员倒闸操作实训时的行为指导和依据。

二、引用文件：下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

现场标准化作业指导书编制导则国家电网公司2004年9月Q/GDW 1799.1-2013 国家电网公司电力安全工作规程（变电部分）国网山西省电力公司2005版变电站运行规程（通用部分）国网山西省电力公司2015版变电专业精益化管理考核评价规范三、培训目标通过实训，使受训人员熟知倒闸操作的危险点，掌握倒闸操作的程序与标准，掌握具体操作的步骤与方法。

四、实训工作人员要求五、倒闸操作（一）危险点分析及安全措施（二）工器具（三）作业程序及作业标准1、倒闸操作标准程序2、倒闸操作技术原则2.2.1一次设备操作的主要技术原则：2.2.1.1 线路停、送电操作注：1、在断路器有工作时，，应拉开断路器的机构电源、信号刀闸，取下操作保险；2、在220KV断路器大修或保护有工作，需传动断路器时，应退出断路器本身两套保护的启动失灵压板。

2.1.2主变压器停、送电操作：（1#、2#）注：1、主变停、送电在倒换中性点方式时要注意另序保护和间隙保护的投、退，即合中性点接地刀闸时，应投入220KV、110KV零序保护，退出220KV、110KV间隙保护，拉主变中性点接地刀闸时，应投入220KV、110KV间隙保护，退出220KV、110KV零序保护2、主变停电后，应退出主变保护掉220KV、110KV母联和启动失灵压板2.1.3倒母线操作：注：1、在给备用母线充电时，应投入母联开关的充电保护2.1.4电压互感器停、送操作顺序：2.1.5站用变停、送操作顺序：2.2.2二次设备操作的主要技术原则：2.2.2.1保护和自动装置的投入、退出：保护和自动装置的投入、退出必须在征得所属调度的许可后，方可执行，值班人员不得擅自操作。

100MW光伏电站倒闸操作制度一、倒闸操作基本要求1. 倒闸操作必须遵守安全第一的原则，确保人员和设备的安全。

2. 倒闸操作必须按照“先停电、再操作、后验电”的原则进行，确保电站人员及设备的安全。

3. 倒闸操作前必须对操作人员进行安全教育，使其了解倒闸操作的要求、注意事项及对事故的防范。

4. 倒闸操作人员必须熟悉电站的电气线路、设备及安全操作规程，并配备相关防护用品，如有必要还要配备应急抢险用品。

二、倒闸操作程序1. 倒闸操作人员在进行倒闸操作前，必须向监控中心、调度室等领导汇报，执行倒闸操作的原因和计划。

2. 倒闸操作人员需要准确把握电站的功率变化情况，避免在负载运行的情况下进行倒闸操作，从而导致系统负荷和发电能力不匹配，影响电网的稳定运行。

3. 倒闸操作前必须停止所有合闸操作并切断直流电源。

4. 倒闸操作人员按安排顺序逐步操作，确保电站的电气系统平稳运行。

5. 当需紧急进行倒闸操作时，要快速化简操作流程，做到“迅速、准确、果断”地完成操作。

三、倒闸操作注意事项1. 倒闸操作前必须切断直流电源，核实设备安全，确保倒闸操作时不会对设备造成安全隐患。

2. 倒闸操作时注意清楚线路、设备的状况，防止误操作。

3. 倒闸操作时要根据设备和线路的特点和要求，确定倒闸程序和操作步骤，严格按程序进行操作。

4. 倒闸操作人员必须配备专业的操作工具和仪表，保证准确的操作指令和实时监测。

5. 倒闸操作人员必须随时注意电站的安全情况，对异常情况及时进行处理，并向领导汇报。

四、倒闸操作的常见问题及处理1. 倒闸操作时无法断开线路：首先应检查开关、保险等设备是否已经损坏或老化，如果设备本身没有问题，则需检查线路组成是否正确，是否存在短路情况，如果找不到故障原因，需要寻求专业人员帮助处理。

2. 倒闸操作后设备不能正常工作：需要检查设备本身是否存在问题，是否与线路组成不匹配，如果设备有问题，则需要更换或维修，如果线路组成不匹配，则需要更改线路组成。

倒闸操作作业指导书1 目的倒闸操作制度保证安全生产的一项必不可少的制度。

2 适用范围适用于供配电人员。

3 职责3.1监督检查供配电人员对于电气设备倒闸操作的执行情况。

3.2供配电人员进行倒闸操作非紧急情况必须考虑安全操作，按照规定执行。

4 注意事项准备好操作所需专用工具，倒闸时必须要进行验电确认。

5 内容倒闸操作必须按照规定：确认需断开关负荷已停，停电时先断负荷侧开关，再断电源侧开关；送电时先送电源侧开关，再送负荷侧开关。

5.1进行一切倒闸操作必须根据命令执行。

对命令有疑问，应提出意见，发令人坚持意见时，应立即执行。

但如执行命令后将会危及人身安全时，应拒绝执行并立即报告上一级领导。

5.2对于直接威胁人身安全和损坏设备的事故，处理时可不经上级许可，先行操作，但事后应尽快报告上级。

并补充操作过程。

5.3除紧急送电和事故处理外，一般倒闸操作应尽可能在当班时进行。

5.4倒闸操作必须填写操作票，操作票在接到命令后由操作人填写，监护人审核签字，报供配电负责人批准后方可实施。

5.5倒闸操作必须由两人执行，对设备较为熟悉，技术水平较高者作监护人，重要和复杂的倒闸操作，如直流系统的切换、发电机启、停和并列，母线系统的操作应由熟练的值班员操作，班、组长监护。

5.6倒闸操作前，操作人和监护人应根据模拟图板或接线图核对所填写的操作项目,熟悉操作顺序,全面考虑可能发生的意外和后果，并做好一切准备。

5.7倒闸操作必须严格执行＂操作五制＂，即操作票制，核对命令制，图板演习制，监护、唱票、复诵制和检查汇报制。

5.8监护人必须认真地监护操作人操作的正确性。

操作中如有怀疑时应立即停止操作，待检查修改好操作顺序并报供配电负责人批准后再进行。

操作时应逐项操作并记录操作开始时间，由监护人向操作人唱读操作内容，操作人应检查可操作设备的名称、编号、向监护人复读一遍，经监护人复核后方可操作。

每项操作完后，由监护人在操作票上打记号（ ）然后进行下一项操作，全部操作完后要记录终了时间并向供配电负责人汇报。

变电站（操作队）停电倒闸操作作业指导书批准：审核：修编：目次前言II1 范围2 规范性引用标准3 术语和定义4 倒闸操作前准备4.1 劳动组织及人员要求4.1.1 劳动组织4.1.2 人员要求4.2 工器具准备和检查4.3 危险点分析与预防控制措施5．倒闸操作基本流程图6．倒闸操作执行中的关键步骤及工作要点7．注意事项前言本标准化作业指导书是为规范大同供电公司变电站（操作队）倒闸操作而制定。

制定本标准化作业指导书的目的是规范变电站（操作队）倒闸操作，防止误操作，保证安全生产。

本标准化作业指导书由山西省电力公司标准化委员会提出。

本标准化作业指导书由大同供电公司生产技术部负责起草。

本标准化作业指导书主要起草人：本标准化作业指导书审核人：本标准化作业指导书批准人：本标准化作业指导书由公司生产技术部归口并负责解释。

变电站（操作队）倒闸操作作业指导书1．范围本指导书规定了变电站（操作队）倒闸操作的基本工作流程、操作要求和注意事项。

本指导书适用于变电站（操作队）运行人员进行停、送电等倒闸操作作业。

2．规范性引用标准电业安全工作规程（发电厂、变电所电气部分）国家电网公司（以下简称《安规》）变电站管理规范国家电网公司变电站运行管理规国家电网公司国家电网公司职业能力培训专用教材国家电网公司电气、线路操作票和工作票制度执行程序的补充规定（以下简称《两票》）山西省电力公司变电运行规程（通用部分）山西省电力公司防止电气误操作管理办法山西省电力公司3.术语和定义下列术语和定义适用于本标准化作业指导书。

3.1调度预令根据工作计划或工作完成情况，调度值班员向操作值班员发出的操作准备命令。

（目前公司所涉及的调度有华北网调、山西省中调、大同地调及县调四级调度，本指导书中涉及的调度令指该设备的调度单位下达的调度令）3.2危险点针对操作任务和工作任务内容，对操作现场和工作现场的设备中可能危及人身的设备定为危险点。

3.3全过程录音指从值班调度员向变电站主值班员下令起，至操作完毕，变电站主值班员向值班调度员回令的全过程录音。

光伏发电倒闸操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光伏发电倒闸操作流程一、准备工作阶段。

在进行光伏发电倒闸操作之前，需要进行一系列准备工作。

光伏电站倒闸操作作业指导书批准：审核：修编：目录1、适用范围2、引用标准3、操作前准备4、倒闸操作全过程5、典型设备操作步骤规定6、危险点分析与控制措施7、注意事项8、录音器使用要求光伏电站倒闸操作作业指导书1．适用范围本指导书规定了变电站倒闸操作的工作流程、操作要求和注意事项。

本指导书适用于变电站运行人员进行倒闸操作作业。

2．引用标准电业安全工作规程（发电厂、变电所电气部分）国家电网公司变电站管理规范国家电网公司变电站运行管理规国家电网公司变电运行规程 xx市电力公司工作票操作票填写规定 xx市电力公司变电站倒闸操作票管理及填写规定实施细则 xx市电力公司3．操作前准备3．1 自身检查3．1．1 操作前，检查着装是否符合要求3．1．2 监护人和操作人相互检查、监督精神状态和情绪，发现有不适于操作的情况应立即停止操作，并向值班负责人及站长汇报3．2 工、器具准备和检查(根据实际需要进行)3．2．1 操作人应负责准备操作前的有关器具：安全帽、验电器、绝缘手套、绝缘靴、雨衣、携带式照明灯、接地线、仪表、盒式组合工具等。

（根据不同的操作任务进行准备）3．2．2 监护人和操作人共同负责准备录音器、对讲机、操作票等相关工具以及检查操作人所准备的工具是否完备、良好。

4．倒闸操作全过程阶段序号操作过程标准受令阶段1 电话录音在确认为调度电话后，必须使用电话录音。

（若当时不具备条件或未及时使用录音，必须请求调度重新下发调度命令）。

阶段号操作过程标准2 报名接受命令时，必须先报“XXX变电站，XXX”3 接受命令应听清楚发令调度的姓名，发令时间、操作内容（设备名称、编号、操作任务、是否立即执行及其他注意事项），并同时作好记录（包括：时间、下令人、受令人、操作任务，是否立即执行）。

4 受令复诵根据记录进行复诵，复诵时必须语言清楚，声音宏亮。

复诵内容（时间、设备名称、编号、操作任务、是否立即执行及其他注意事项）必须清晰。

操作规程Xx光伏发电工程操作规程批准：审核：初审：编制:操作规程一、范围本规程规定了Xx光伏发电有限公司操作内容、操作步骤和注意事项等，本规程适用于XX光伏发电有限公司。

二、规定1、倒闸操作的一般规定（1）倒闸操作必须按值班调度员或运行值班负责人的指令进行。

（2）倒闸操作必须有操作票，每张操作票只能填写一个操作任务，不准无票操作和弃票操作。

（3）操作中不得擅自更改操作票，不得随意解除闭锁。

（4）开始操作前，应先在模拟图（或微机监控装置）上进行核对性模拟预演无误后，再进行操作。

（5）倒闸操作必须有两人进行，并严格执行操作监护制，一般由对设备较为熟悉的人员监护、值班员操作。

2、操作票中应填入以下项目（1）拉、合的开关和刀闸。

（2）检查开关和刀闸的实际位置。

（3）检查设备上有无接地短路以及接地线是否拆除。

（4）装设接地线前的验电。

（5）装、拆接地线。

（6）取下或给上开关的合闸、控制保险及储能保险。

（7）取下或给上电压互感器（YH）的二次保险。

（8）退出或投上保护装置的压板。

（9）检查保护或自动装置确已投入（退出）。

（10）倒负荷时，检查确已带上负荷。

（11）检查负荷分配。

3、操作票填写的有关规定（1）操作票上填写的术语应符合规定，设备名称、双重编号应符合现场实际。

（2）操作票应统一编号，作废的操作票要盖“作废”章，不得撕毁；未执行的，应注明“未执行”字样；执行完毕的操作票，在最后一页加盖“已执行”章。

（3）每张操作票只能填写一个操作任务，操作任务应填写设备双重名称。

一个操作序号内只能填写一个操作项目，操作项目顺序不能颠倒，不得漏项、并项、添项或涂改。

（4）一个操作任务需填写两页及以上的操作票时，在前页右下角注明“转下页”，在后页左上角注明“接上页”。

（5）操作项目应连续编号，每页操作票均应有操作人、监护人和值班负责人签名。

（6）操作中，每执行完一项，应在相应的操作项目后打勾。

全部操作完毕后进行复查。

（7）操作票未使用完的空格应从第一行起盖“以下空白”章。

倒闸操作规程一、概述倒闸操作是电力系统中一项重要的操作措施，用于切断电路的电源，以保证安全维护和修复电力设备。

本文将详细介绍倒闸操作的规程，包括操作前的准备工作、操作步骤、安全注意事项等。

二、操作前的准备工作1. 确定操作人员：倒闸操作必须由经过专门培训的合格人员进行，确保其具备相应的电力知识和操作技能。

2. 检查设备状态：在进行倒闸操作前，必须对相关设备进行检查，确保设备正常运行，并排除可能存在的故障。

3. 确定操作计划：根据实际情况，制定详细的操作计划，包括操作时间、操作范围、操作人员等。

三、操作步骤1. 穿戴个人防护装备：操作人员在进行倒闸操作前，必须穿戴符合安全要求的个人防护装备，包括绝缘手套、绝缘鞋、防护眼镜等。

2. 确定操作位置：操作人员需站在安全距离内的指定位置，远离高压设备，确保自身安全。

3. 倒闸前的准备工作：操作人员按照操作计划，对倒闸设备进行检查，确保设备正常运行，并将设备切换到倒闸状态。

4. 发出倒闸指令：操作人员根据操作计划，通过遥控或者手动方式发出倒闸指令，确保指令准确无误。

5. 监控倒闸过程：操作人员在倒闸过程中，需密切关注设备运行状态，确保倒闸过程平稳进行。

6. 完成倒闸操作：当设备完成倒闸操作后，操作人员需确认倒闸操作成功，并将设备切换到正常工作状态。

四、安全注意事项1. 严格按照操作规程进行操作，不得随意更改操作步骤或者忽略安全要求。

2. 在进行倒闸操作前，必须确保设备正常运行，且无人工作或者停电维护。

3. 操作人员必须穿戴个人防护装备，并站在安全距离内的指定位置，远离高压设备。

4. 在倒闸操作过程中，操作人员需密切关注设备运行状态，并及时采取措施应对可能浮现的异常情况。

5. 操作人员必须严格遵守操作规程，不得擅自操作或者违反规定。

五、总结倒闸操作是电力系统中重要的操作措施，为确保电力设备的安全维护和修复提供了保障。

本文详细介绍了倒闸操作的规程，包括操作前的准备工作、操作步骤和安全注意事项等。

光伏倒闸操作方法
光伏倒闸操作方法通常是以下步骤：
1. 光伏电站停机：首先，确保关闭光伏电站的运行模式，停止电力的产生。

根据具体情况，可能需要调整光伏逆变器的运行模式或采取其他措施来停机。

2. 检查光伏电站电压：在进行倒闸操作之前，需要确保光伏系统的电压已经下降到可接受的范围内。

这可以通过使用安全工具检测光伏逆变器输出电压来进行确认。

3. 准备倒闸装置：根据光伏电站倒闸装置的具体设计，可能需要准备相应的工具和设备。

这可能包括断路器、倒闸刀等。

4. 断开光伏电站电气连接：按照倒闸装置的说明，将光伏电站与电网或其他电气设备进行完全隔离。

这通常需要切断电源供应，并确保所有电气连接已经断开。

5. 进行倒闸操作：根据具体情况，使用倒闸装置将光伏电站与电网重新连接。

确保倒闸装置操作正确且安全，并且所有电气连接都稳固可靠。

6. 恢复光伏电站运行：在进行倒闸操作之后，可以重新启动光伏电站，并确保其正常运行。

根据需要，可以采取进一步的测试和检查来确保光伏电站的安全和
正常运行。

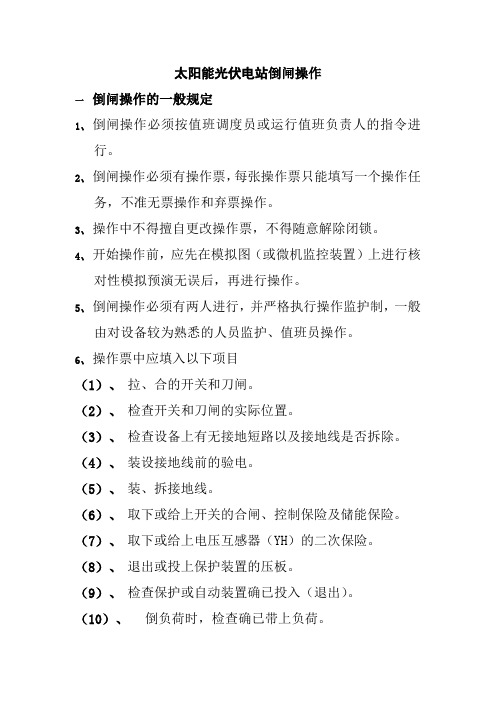

太阳能光伏电站倒闸操作一倒闸操作的一般规定1、倒闸操作必须按值班调度员或运行值班负责人的指令进行。

2、倒闸操作必须有操作票，每张操作票只能填写一个操作任务，不准无票操作和弃票操作。

3、操作中不得擅自更改操作票，不得随意解除闭锁。

4、开始操作前，应先在模拟图（或微机监控装置）上进行核对性模拟预演无误后，再进行操作。

5、倒闸操作必须有两人进行，并严格执行操作监护制，一般由对设备较为熟悉的人员监护、值班员操作。

6、操作票中应填入以下项目（1）、拉、合的开关和刀闸。

（2）、检查开关和刀闸的实际位置。

（3）、检查设备上有无接地短路以及接地线是否拆除。

（4）、装设接地线前的验电。

（5）、装、拆接地线。

（6）、取下或给上开关的合闸、控制保险及储能保险。

（7）、取下或给上电压互感器（YH）的二次保险。

（8）、退出或投上保护装置的压板。

（9）、检查保护或自动装置确已投入（退出）。

（10）、倒负荷时，检查确已带上负荷。

（11）、检查负荷分配。

二操作票填写的有关规定1、操作票上填写的术语应符合规定，设备名称、双重编号应符合现场实际。

2、操作票应统一编号，作废的操作票要盖“作废”章，不得撕毁；未执行的，应注明“未执行”字样；执行完毕的操作票，在最后一页加盖“已执行”章。

3、每张操作票只能填写一个操作任务，操作任务应填写设备双重名称。

一个操作序号内只能填写一个操作项目，操作项目顺序不能颠倒，不得漏项、并项、添项或涂改。

4、一个操作任务需填写两页及以上的操作票时，在前页右下角注明“转下页”，在后页左上角注明“接上页”。

5、操作项目应连续编号，每页操作票均应有操作人、监护人和值班负责人签名。

6、操作中，每执行完一项，应在相应的操作项目后打勾。

全部操作完毕后进行复查。

7、操作票未使用完的空格应从第一行起盖“以下空白”章。

8、拆除、装设接地线（包括验电）要写明具体地点、接地线编号。

9、下列操作可不填写操作票，但在操作完成后应做好记录（1）、拉、合断路器（开关）的单一操作。

倒闸操作作业指导书(一)基础条件正常操作应避免雷雨、大风、大雾等天气6KV- 110KV成员及分工作业人员职责制定依据所需仪器仪表、工具数量 1 只 3 组(二)作业危（wei ）险点分析及控制措施(1)倒闸操作人员必须符合 DL408 规定的作业人员基本条件，并取得“特种作业人员操作证”和“进网 作业许可证”。

(2)倒闸操作人员必须掌握 DL408 安 全规程知识。

(3)倒闸操作人员应熟悉相关规程， 参加定岗考试， 并成绩合格， 方可 进行相应职务的操作。

(4)倒闸操作人员必须精神集中，明 白操作任务、操作目的和顺序。

(5)所有工作人员应至少每两年进行一次体格检查，不适宜从事电气工 作的人员，不得参加倒闸操作工 作。

监护人员 1 人，操作人员 1 人监护人职责：接受命令；审核操作票；组织并合理分配工作进行危（wei ）险点分析；督 促、监护操作人员遵守安全规程；工作前对参加操作的人员交待安全事项；对整 个操作的安全、质量及技术等负责；操作结束后总结经验与不足。

DL408- 1991 《电业安全工作规程》 (发电厂和变电所电气部份) XQ012.00.90.60-1621RD 《西气东输管道公司电气工作管理规定》(1)操作人员选派不当，导致操作失 误或者错误。

操作人员必须是经过专业考试合 格， 且精神状态良好， 工作前 4h不得喝酒。

(2)新人员在无人监护的情况下易误 碰带电设备。

学徒工、 实习人员、 暂时工， 必须 经过安全教育后，方可在师傅带 领下进入操作现场，但不得从事 任何工作。

序号 内容、项目1 作业前的准备1.1 人员素质技术要求电工 依具体工作而定作业任务 作业条件 设备类型 名称 绝缘手套绝缘靴工种 标准作业时间名称 验电器 接地线数量 2 副 2 双运行倒闸操作方法及要求序号内容、项目2 作业步骤2.1 接受操作计划方法及要求(1) 收到执行计划，做好相关记录，核对现场运行方式，明确操作任务和停电范围。

光伏电站倒闸操作作业指导书The manuscript was revised on the evening of 2021光伏电站倒闸操作作业指导书批准：审核：修编：目录1、适用范围2、引用标准3、操作前准备4、倒闸操作全过程5、典型设备操作步骤规定6、危险点分析与控制措施7、注意事项8、录音器使用要求光伏电站倒闸操作作业指导书1．适用范围本指导书规定了变电站倒闸操作的工作流程、操作要求和注意事项。

本指导书适用于变电站运行人员进行倒闸操作作业。

2．引用标准电业安全工作规程（发电厂、变电所电气部分）国家电网公司变电站管理规范国家电网公司变电站运行管理规国家电网公司变电运行规程 xx市电力公司工作票操作票填写规定 xx市电力公司变电站倒闸操作票管理及填写规定实施细则 xx市电力公司3．操作前准备3．1 自身检查3．1．1 操作前，检查着装是否符合要求3．1．2 监护人和操作人相互检查、监督精神状态和情绪，发现有不适于操作的情况应立即停止操作，并向值班负责人及站长汇报3．2 工、器具准备和检查(根据实际需要进行)3．2．1 操作人应负责准备操作前的有关器具：安全帽、验电器、绝缘手套、绝缘靴、雨衣、携带式照明灯、接地线、仪表、盒式组合工具等。

（根据不同的操作任务进行准备）3．2．2 监护人和操作人共同负责准备录音器、对讲机、操作票等相关工具以及检查操作人所准备的工具是否完备、良好。

4．倒闸操作全过程5．典型设备操作步骤规定5．1 开关的操作：（1）监护人核对开关的双重编号正确后，根据操作票呼诵操作步骤：“拉开（合上）XXX开关”。

（2）操作人手指设备标示根据实际设备编号复诵：“拉开（合上）961开关”。

（3）监护人确认被操作设备无误后，将开锁钥匙交给操作人，大声指示“正确，执行”。

（4）操作人开锁进行操作,操作后大声汇报“已执行”，监护人在操作票执行项打“√”。

并记录开关拉开（合上）时间。

（5）监护人唱诵“检查961开关确在分（合）位”（6）监护人和操作人检查操作正确后，操作人唱诵“961开关确在分（合）位”，操作人锁上设备，操作人将开锁钥匙交还监护人，监护人在操作票执行项打“√”。

1.光伏电站倒闸操作制度1、目的和适用范围1.1为了规范光伏电站倒闸操作，特制定此制度。

1.2倒闸操作制度对杜绝误操作事故具有关键性的作用，所有电气设备的倒闸操作，必须严格按照《电业安全工作规程》中的有关条文执行。

2、操作票应填写的内容：2.1操作任务（填写时，语言要确切，内容要具体）。

2.2必要的联系和汇报。

2.3拉、合开关和刀闸。

2.4检查开关、刀闸的位置及测定一次设备绝缘。

2.5检查必要的负荷转移，电压反映。

2.6应拆（除）装设的接地线（接地位置、地线编号）合上和拉开接地刀闸。

2.7切换或检查分接开关，投退保护元件及自动装置。

、操作票的使用范围：3．3.1变压器、消弧线圈、主母线倒闸的停送电操作。

3.2系统联络线及送电线路的操作。

3.3 380V 以上的电站用母线倒闸操作。

3.4填用操作票的统一要求：3.4.1倒闸操作票应按《电业安全工作规程》的规定格式印制，按顺序使用，不得缺页。

3.4.2填写操作票须按值长的命令核对无误后进行，操作命令要有明确记录。

3.4.3一张操作票只能填写一项操作任务，任务要填写明确，写明电压等级，使用设备双重名称（设备名称和编号）。

3.4.5填写操作票使用蓝、黑色的钢笔或中性笔，严禁使用铅笔填写。

字迹工整，清晰，不可涂改。

3.4.6操作项目填写除按《电业安全工作规程》规定的项目填写外，下列内容也要填入操作项目栏内。

1)验电及装拆接地线（短路线）的地点，并注明地线编号。

停电操作应有装设临时遮栏，悬挂标示牌项。

2)．3)设备恢复、运行（备用）操作应拆除临时遮栏，取掉所悬挂的标示牌。

4)在电源线路侧装（拆）接地线或拉（合）接地刀闸，必须写明，接调度命令后合（拉）××接地刀闸或装（拆）接地线。

5)主要设备、开关（变压器、线路、母线等）操作时间应记在该操作项目后。

3.4.6操作票填写完最后一项后，应画终止符号。

3.4.7一个操作任务如需同时拉开几个开关和刀闸，允许先行拉开各开关，再分别拉开各刀闸，在拉开刀闸前必须写明检查××××开关确已拉开。

发布时间:2007-09-09倒闸操作作业指导书一、母线：1、母线停电操作指导书：（作业步骤）1.1检查母线所带出线确已全部无负荷；1.2 断开出线断路器开关；1.3 断开进线断路器开关；1.4 拉开出线断路器负荷侧隔离开关；1.5 检查出线断路器负荷侧隔离开关确已拉开；1.6 拉开出线断路器母线侧隔离开关；1.7 检查出线断路器母线侧隔离开关确已拉开；1.8 拉开进线断路器负荷侧隔离开关；1.9 检查进线线断路器负荷侧隔离开关确已拉开；1.10拉开进线断路器母线侧隔离开关；1.11检查进线线断路器母线侧隔离开关确已拉开；1.12 断开母线电压互感器二次小开关，取下二次小熔断器；1.13 拉开母线PT隔离开关；1.14 在母线PT隔离开关与母线间验明确无电压；1.15 合上母线侧接地隔离开关或在母线PT隔离开关与母线间装设一组接地线；1.16 检查母线侧接地隔离开关确已合好或接地线确已装设好；1.17 在进线断路器母线侧隔离开关与母线间验明确无电压；1.18 在进线断路器母线侧隔离开关与母线间装设一组接地线；1.19 取下断路器的操作和信号熔断器。

2、母线送电操作指导书：（作业步骤）2.1 检查母线全部设备接线完好；2.2 拉开母线侧接地隔离开关或拆除母线PT隔离开关与母线间一组接地线；2.3 检查母线侧接地隔离开关确已拉开或接地线确已拆除；2.4 拆除进线断路器母线侧隔离开关与母线间一组接地线；2.5 检查进线断路器母线侧隔离开关与母线间一组接地线确已拆除；2.6 检查母线送电回路确无接地短路线；2.7 送上电源侧断路器的操作和信号熔断器；2.8 合上母线电压互感器二次小开关，投上二次小熔断器；2.9 合上母线PT隔离开关；2.10 检查母线PT隔离开关确已合好；2.11 投入送电电源的相关保护；2.12 检查送电电源断路器确在断开位置；2.13 合上电源断路器母线侧隔离开关；2.14 检查断路器母线侧隔离开关确已合好；2.15 合上电源断路器线路侧隔离开关；2.16 检查断路器线路侧隔离开关确已合好；2.17 合上出线断路器母线侧隔离开关；2.18 检查出线断路器母线侧隔离开关确已合好；2.19 合上出线断路器负荷侧隔离开关；2.20 检查出线断路器负荷侧隔离开关确已合好；2.21 投入断路器充电保护；2.22 合上断路器；2.23 检查断路器确已合好；2.24 检查对母线充电正常；2.25 退出断路器充电保护。
