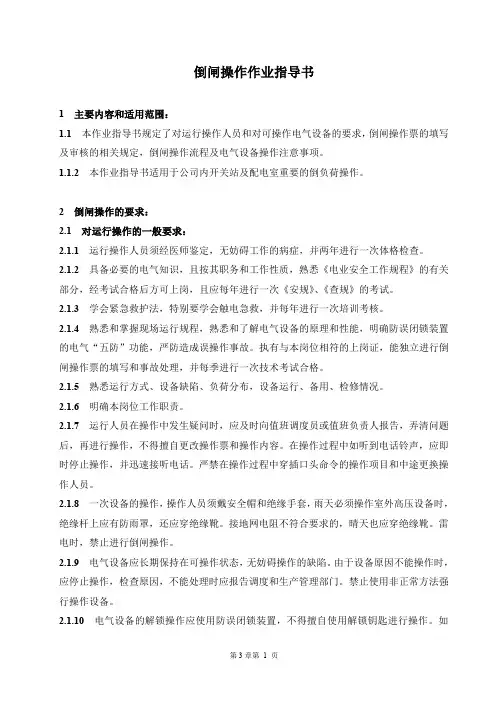

倒闸操作作业指导书1主要内容和适用范围：本作业指导书规定了对运行操作人员和对可操作电气设备的要求，倒闸操作票的填写及审核的相关规定，倒闸操作流程及电气设备操作注意事项。
本作业指导书适用于公司内开关站及配电室重要的倒负荷操作。
2 倒闸操作的要求：对运行操作的一般要求：运行操作人员须经医师鉴定，无妨碍工作的病症，并两年进行一次体格检查。
具备必要的电气知识，且按其职务和工作性质，熟悉《电业安全工作规程》的有关部分，经考试合格后方可上岗，且应每年进行一次《安规》、《查规》的考试。
学会紧急救护法，特别要学会触电急救，并每年进行一次培训考核。
熟悉和掌握现场运行规程，熟悉和了解电气设备的原理和性能，明确防误闭锁装置的电气“五防”功能，严防造成误操作事故。
执有与本岗位相符的上岗证，能独立进行倒闸操作票的填写和事故处理，并每季进行一次技术考试合格。
熟悉运行方式、设备缺陷、负荷分布，设备运行、备用、检修情况。
明确本岗位工作职责。
运行人员在操作中发生疑问时，应及时向值班调度员或值班负责人报告，弄清问题后，再进行操作，不得擅自更改操作票和操作内容。
在操作过程中如听到电话铃声，应即时停止操作，并迅速接听电话。
严禁在操作过程中穿插口头命令的操作项目和中途更换操作人员。
一次设备的操作，操作人员须戴安全帽和绝缘手套，雨天必须操作室外高压设备时，绝缘杆上应有防雨罩，还应穿绝缘靴。
接地网电阻不符合要求的，晴天也应穿绝缘靴。
雷电时，禁止进行倒闸操作。
电气设备应长期保持在可操作状态，无妨碍操作的缺陷。
由于设备原因不能操作时，应停止操作，检查原因，不能处理时应报告调度和生产管理部门。
禁止使用非正常方法强行操作设备。
电气设备的解锁操作应使用防误闭锁装置，不得擅自使用解锁钥匙进行操作。
如操作中发现防误闭锁装置损坏，必须使用解锁钥匙进行操作时，应及时向站领导和运行部主管领导进行汇报，经运行部主管领导批准后，方可使用解锁钥匙并登记。
倒闸操作票的受理：接受倒闸命令票，应由值班长进行，接票时主动报出站名和姓名，并问清下票人姓名、受票时间。
接票时应随听随记，接令完毕，应将记录的全部内容向下票人复诵一遍，并得到下票人认可。
经双方核对无误后将双方姓名填入倒闸操作票上。
接受调度命令票的值班员及值班长应根据本站运行方式分析受票内容，明确操作任务和停电范围，如果认为该命令票不正确时，应向调度员报告，由调度员决定原调度命令是否执行。
但当执行该项命令将威胁人身、设备安全或直接造成停电事故，则必须拒绝执行，并将拒绝执行命令的理由，报告调度员和本单位领导。
3.倒闸操作票的填写：操作票由操作人填写。
“操作任务”栏应根据调度命令内容填写。
倒闸操作票应根据调度命令参照本站典型操作票、操作票实施细则的相关规定、本站的运行方式等进行填写。
操作票填写要字迹工整、清楚，不得任意涂改。
如果受令值班期间内不进行操作，操作命令票及倒闸操作票应按班交接。
倒闸操作票的审核：操作票填写完后，应实行三级审核：操作人、监护人、值班班长。
审核人发现有错误时应由操作人重新填写并再次经三级审核。
经共同审核无误后，等待调度下令进行操作。
对上一班未操作移交下来的操作票，也要在本班实行三级审核。
并对操作票的正确性负责。

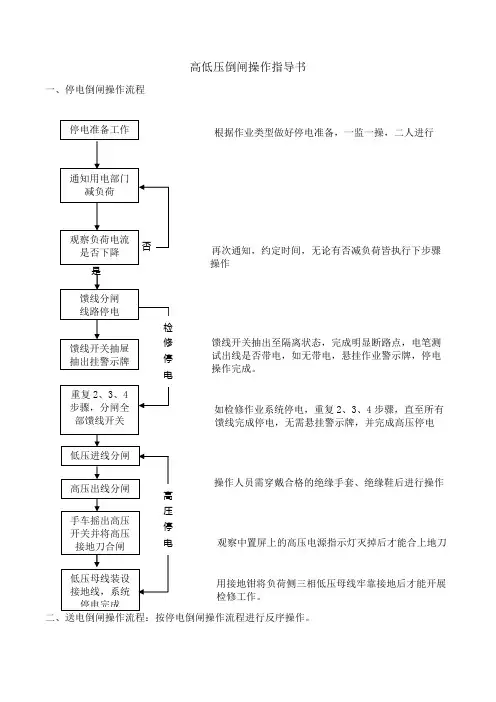

4 倒闸操作的流程：操作前的准备：复杂操作前由值班长组织全体当班人员进行操作前的准备工作。
明确操作任务和停电范围，并做好分工。
拟定操作顺序,确定挂接地线部位、组数及应设的遮栏、标示牌。
明确工作现场临近带电部位，并订出相应的措施。
考虑保护和自动装置相应变化及应断开的交、直流电源，防止电压互感器、站用变二次向高压侧反送电的措施。
分析操作过程中可能出现的问题和应采取的措施。
预定的一般操作应按上述要求进行准备。
设备检修后，操作前应认真检查设备状况及一、二次设备的分合位置与工作前相符。
受令：接受调度命令，应由值班长进行，接令时主动报出变电站站名和姓名，并问清下令人姓名、下令时间。
接令时应将记录的全部内容向下令人复诵一遍，并得到下令人认可。
经双方核对无误后将双方姓名、下令时间填入倒闸操作票上。
接受调度命令时，应做好录音。
接令后监护人及操作人再次听取录音内容，确保命令的正确无误。
监护人和操作人在倒闸操作票上分别签名，在开始操作时填入操作开始时间。
涉及两个及以上变电站的操作任务时，每次接受的操作任务应以红线区别开。
如果认为该命令不正确时，应向调度员报告，由调度员决定原调度命令是否执行。
但当执行该项命令将威胁人身、设备安全或直接造成停电事故，则必须拒绝执行，并将拒绝执行命令的理由，报告调度员和本单位领导。
模拟：模拟操作前应结合调度命令核对当时的运行方式。
模拟操作范围包括模拟屏、防误闭锁装置、综合自动化装置。
模拟操作由监护人按操作票所列步骤逐项下令，由操作人复诵正确后进行模拟操作。
模拟操作后应再次核对新运行方式与调度命令相符。
监护：倒闸操作必须严肃认真操作前，操作人、监护人必须按规定着装，带好必要的安全用具和钥匙到达操作现场。
倒闸操作必须由二人进行，其中一人对设备较为熟悉者作监护，一人操作。
操作中每进行一项应严格执行“四对照”。
进行倒闸操作时必须携带操作票。
做到监护人不开口，操作人不动手。
唱票和复诵：操作前应核对设备名称、编号和位置，操作中应认真执行监护复诵制。
发布操作命令和复诵操作命令都应严肃认真，声音洪亮清晰。
每进行一步操作，应按下列步骤进行：操作人和监护人一起到被操作设备处，指明设备名称和编号，监护人下达操作命令。
操作人手指操作部位，复诵命令。
监护人审核复诵内容和手指部位正确后，下达“执行”令。
操作人执行操作。
监护人和操作人共同检查操作质量（如设备的机械指示、信号指示、表计变化等是否正确），以确定设备的实际状况。
检查正常后，监护人在操作票的本步骤前的执行栏处打“√”，并填写操作时间，再进行下步操作内容。
检查：操作完毕全面检查操作质量。
清理操作现场，收拾操作工用具和钥匙。
检查无问题后，应在操作票上填入操作终了时间，并在最后一步下边加盖“已执行”章。
汇报：全部操作完毕后，应向调度汇报操作完成时间，汇报时主动报出开关站站名和姓名，操作票票号及操作任务向对方复诵一遍，并得到对方认可，然后询问对方汇报时间。
5 电气设备操作的安全注意事项和危险点控制：断路器的操作注意事项：断路器遮断容量应满足电网要求，如遮断容量不够，必须将该断路器的重合闸装置停用。
用KK把手对断路器进行远方分、合闸操作，将KK把手扭到分、合闸位置后，应略作停顿，不宜使KK把手返回过早，否则易造成操作不成功。
当断路器因某种原因失去分、合闸能力时，应严禁对其进行操作，以防止造成设备损坏事故。
隔离开关的操作注意事项：停电拉闸操作必须按照断路器（开关）—负荷侧隔离开关（刀闸）—母线侧隔离开关（刀闸）的顺序依次操作，送电合闸操作应按与上述相反的顺序进行。
严防带负荷拉合刀闸。
拉合刀闸时，操作人的身体应躲开刀闸的操作把手的活动范围。
合隔离开关时的操作要领：不论用手动传动装置或绝缘操作杆操作时，均必须迅速而果断，但在合闸终了时用力不可过猛，以使不发生冲击。
隔离开关操作完毕后，应检查是否已合上。
合好后应使隔离开关完全进入固定触头，并检查接触的严密性。
拉隔离开关时的操作要领：开始时应慢而谨慎，当刀片刚离开固定触头时应迅速。
特别是切断变压器的空载电流、架空线路及电缆的充电电流、架空线路的小负荷电流以及切断环路电流时，拉隔离开关更应迅速而果断，以便能迅速消弧。
拉隔离开关操作完毕后，应检查隔离开关每相确实已在断开位置，并应使刀片尽量拉到头。
操作中发生错合隔离开关时，即使合错，甚至在合闸时发生电弧，也不准将隔离开关再拉开。
因为带负荷拉隔离开关，将造成三相弧光短路事故。
操作中发生错拉隔离开关时，在刀片刚离开固定触头时，便发生电弧，此时应立即合上，可以消灭电弧，避免事故。
但如隔离开关已全部拉开，则不许将误拉的隔离开关再合上。
高压熔断器的操作注意事项：装、拆高压可熔断器，应戴护目镜和绝缘手套，必要时使用绝缘夹钳，站在绝缘垫或绝缘台上操作。
拆除时，必须先检查低压侧熔断器已拆除，以防止低压侧向高压侧反充电。
装设时应先装高压侧熔断器，后装低压侧熔断器。
器残余电荷伤人。
电容器的操作注意事项：正常情况下电容器的投入与退出，必须根据系统的无功分布以及电压情况来决定，并按调度规程执行。
当母线电压超过电容器额定电压的倍，电流超过额定电流的倍时，应申请调度将电容器退出运行。
母线失压后，一般由电容器的失压保护动作切除电容器。
如失压保护未动作，应手动将电容器退出运行，严禁母线带电容器合闸送电。
电容器在故障或检修情况下退出运行时，必须将电容器进行可靠接地放电。
二次部分的操作注意事项：保护压板加用时，应确保压板压接在两块垫片之间，连接紧密可靠。
在正常运行方式下，操作继电保护和二次设备时，应根据调度命令，在值班长或正值班员监护下进行。
继电保护及二次设备发生紧急、重大缺陷危及安全运行时，应停用检查保护装置。
在加用或停用继电保护装置时，应认真检查操作是否正确和完整，并考虑相应的失灵、远切和低周等保护是否需要投退。
验电接地的操作注意事项：验电时，必须用电压等级合适而且合格的验电器，在检修设备进出线两侧各相分别验电。
验电前，应先在有电设备上进行试验，确证验电器良好。
当验明设备确已无电压后，应立即将检修设备接地并三相短路，防止突然来电或残余电荷造成人员伤亡。
中国电力资料网装、拆接地线时，操作人和监护人的站立位置要选择适当，且均应使用绝缘棒和戴绝缘手套。
装设接地线必须由两人进行，装设时必须先接接地端，后接导体端，且必须接触良好，严禁用缠绕的方法进行接地或短路。
拆接地线的顺序与此相反。
倒闸操作的危险点及其控制措施：6 操作票注意事项及审核标准：除事故处理、拉合断路器（开关）的单一操作、拉开接地刀闸或全站仅有的一组接地线的倒闸操作，均应使用操作票。
事故处理的善后操作应使用操作票。
操作票应根据值班调度员下达的操作命令（操作计划和操作指令及检修单位的工作票内容）填写。
下达操作命令时，必须使用双重名称（设备名称和编号），同时必须录音，变电站要由有受令权的值班人员受令，认真进行复诵，并将接受的操作命令及时记录在《运行日志》中。
操作票由操作人填写，填写操作票时应统一使用规范的调度术语。
操作票填写完后，监护人和值班负责人审查，正式操作前须在模拟盘上进行预演，正确后，方可到现场进行操作。
必须按操作票的顺序依次操作，操作过程中不得跳项、漏项或擅自更改操作顺序，如需改变应重新填写操作票，并再次履行审核模拟过程。
涉及两个及以上单位操作的操作票，应严格用红线分界。
印章的盖置：操作完毕后，应在紧接最后一项下面空白处端正盖上“已执行”印章；作废的操作票，应在紧接最后一项空白处，记明作废的原因，调度员或值班长姓名及时间，然后在紧接注明文字的下面空白处端正盖上“作废”印章；“已执行”或“作废”印章在连接文字下面空白处，只准盖一次，不得倒盖。
