编号：xxxxxxxxxxx110kVXX变电站倒闸操作标准化作业指导书编写：审核：批准：作业日期：年月日变电运行倒闸操作标准化指导书变电站名称：110kVXX变电站填写日期：2010 年 1 月18日一、班前会议1、计划停电时间：2010年1 月19日8时30 分至1月20日17时00 分2、停电范围：10kV电容器07开关3、工作内容：更换07电容出线电缆4、任务分工序号工作项目及内容负责人1 运行准备会：措施学习、任务分工、危险点分析与告知2 接受停／送电调度命令3 工器具、材料、备品备件的准备与检查4 工作票接收审核、许可设备验收、终结5 操作票停电票填写、审核、操作送电票填写、审核、操作6 标示牌及围栏停电布置与检查送电拆除与检查7 检修过程中配合工作8 运行维护工作：贴蜡片、卫生整理、防小动物措施落实等9 送电后检查一次设备（包括运行方式、模拟图）二次设备：压板、仪表、信号、各种开关、后台机记录整理105、风险分析及防范措施序号危险点防范措施落实人上述1－7项停电时间、范围、工作内容、任务分工已明确，危险点及控制措施已知晓，人员状态良好。
操作队所有参加人员签字：管理监督人员签字：二、操作项目1、停电调度指令发令人受令人发令时间指令内容汇报时间汇报人接受人2、停电倒闸操作顺序表序号操作任务操作人监护人完成时间1 10kV电容器07开关由热备用转电容器检修23453、设备验收分工验收范围是否合格存在问题责任人签名4、送电调度指令发令人受令人发令时间指令内容汇报时间汇报人接受人5、送电倒闸操作顺序表序号操作任务操作人监护人完成时间1 10kV电容器07开关由电容器检修转运行23456、装（拆）接地线或合（分）接地刀闸序号编号装设地点√装设人签名√拆除人签名三、班后会议一、主要经验：二、存在问题及整改措施：附本站一次系统图四、执行情况评估作业卡评估意见实用性强实用性一般实用性差序号序号存在的问题整改要求修改建议1。
变电运行倒闸操作作业指导书一、引言变电运行倒闸操作作业是变电站操作人员必须熟练掌握的一项技能，对确保电网的安全运行和维护稳定的供电提供了重要保障。
本指导书旨在给变电站操作人员提供一个详细而清晰的操作指导，以确保他们能够正确、安全地进行变电运行倒闸操作作业。
二、作业准备在进行变电运行倒闸操作作业之前，必须进行充分的准备工作。
首先，要仔细阅读变电站的操作规程和安全操作规程，了解相关的安全要求和操作流程。
其次，要检查所要操作的设备和装置，确保其完好并符合操作要求。
同时，要确认变电站的运行状态，确保无异常情况。
最后，要正确选择和穿戴个人防护装备，包括防电击服、安全帽、绝缘手套等。
三、操作流程1. 打开工作票在进行变电运行倒闸操作作业前，必须先填写并打开工作票，并在工作票上标明作业内容、操作时间、操作人员等相关信息。
2. 断开工作地点电源在进行变电运行倒闸操作作业前，必须先断开工作地点电源，确保操作人员的安全。
同时，要按照标准程序操作，确保断电操作的正确性和安全性。
3. 进行绝缘试验在进行变电运行倒闸操作作业前，需要进行绝缘试验，以确保设备和线路的绝缘性能符合要求。
操作人员应按照操作规程，正确选择和操作绝缘试验设备，进行绝缘试验。
4. 进行倒闸操作在绝缘试验合格后，进行倒闸操作。
操作人员应严格按照操作规程和操作票上的要求进行操作，并确保操作过程中的安全。
操作人员必须熟悉各种倒闸设备的工作原理和操作方法，在倒闸操作中保持冷静和集中注意力。
5. 检查倒闸结果在完成倒闸操作后，必须进行倒闸结果的检查。
操作人员应仔细观察倒闸设备和相关线路的状态，确认操作结果正确，并记录在操作票上。
四、应急措施在进行变电运行倒闸操作作业时，可能会遇到突发情况，如设备故障、电力闪击等。
操作人员必须熟悉应急措施，并能迅速应对。
在发生突发情况时，操作人员要立即停止操作，采取相应的应急措施，并及时向相关人员报告。
五、注意事项在进行变电运行倒闸操作作业时，操作人员要注意以下事项：1. 严格执行操作规程和安全操作规程，遵循操作程序和要求。
变电运行倒闸操作现场作业指导书版 本： 编 制： 审 核： 标 准 化： 批 准： 分 发 号：年 月 日修订 年 月 日实施北京天源科创风电技术有限责任公司 发布QES/TY目录前言 (1)1、目的及范围 (2)2、规范性引用文件 (2)3、术语和定义 (2)4、作业环境和条件 (3)5、危险源点分析 (5)6、作业流程 (6)前言本标准是为将设备或系统由一种状态改变成另一种状态而制定的。
制定本标准的目的是规范北京天源科创风电技术有限责任公司所属风电场一、二设备的倒闸操作，提高变电运行管理的质量和工作效率。
本标准是保证变电站安全生产、连续运行的重要制度，风电场内所有工作人员必须认真学习并贯彻执行。
本标准由服务中心代维管理室提出。
本标准由服务中心代维管理室技术部负责起草。
为人类奉献白云蓝天，给未来创造更多资源。
1Preserving blue skies and white clouds for the future变电运行倒闸操作现场作业指导书1、目的及范围2、规范性引用文件3、术语和定义为人类奉献白云蓝天，给未来创造更多资源。
2 Preserving blue skies and white clouds for the future4、作业环境和条件为人类奉献白云蓝天，给未来创造更多资源。
3 Preserving blue skies and white clouds for the future为人类奉献白云蓝天，给未来创造更多资源。
4 Preserving blue skies and white clouds for the future5、危险源点分析为人类奉献白云蓝天，给未来创造更多资源。
5 Preserving blue skies and white clouds for the future6、作业流程为人类奉献白云蓝天，给未来创造更多资源。
6 Preserving blue skies and white clouds for the future为人类奉献白云蓝天，给未来创造更多资源。

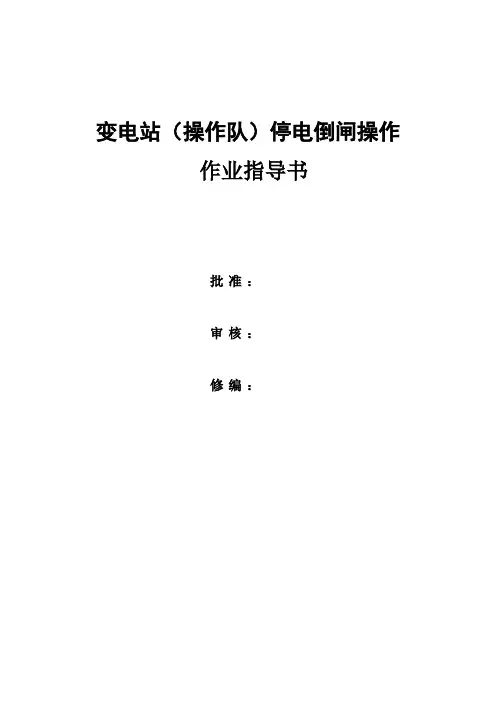

变电站（操作队）停电倒闸操作作业指导书批准：审核：修编：目次前言II1 范围2 规范性引用标准3 术语和定义4 倒闸操作前准备4.1 劳动组织及人员要求4.1.1 劳动组织4.1.2 人员要求4.2 工器具准备和检查4.3 危险点分析与预防控制措施5．倒闸操作基本流程图6．倒闸操作执行中的关键步骤及工作要点7．注意事项前言本标准化作业指导书是为规范大同供电公司变电站（操作队）倒闸操作而制定。
制定本标准化作业指导书的目的是规范变电站（操作队）倒闸操作，防止误操作，保证安全生产。
本标准化作业指导书由山西省电力公司标准化委员会提出。
本标准化作业指导书由大同供电公司生产技术部负责起草。
本标准化作业指导书主要起草人：本标准化作业指导书审核人：本标准化作业指导书批准人：本标准化作业指导书由公司生产技术部归口并负责解释。
变电站（操作队）倒闸操作作业指导书1．范围本指导书规定了变电站（操作队）倒闸操作的基本工作流程、操作要求和注意事项。
本指导书适用于变电站（操作队）运行人员进行停、送电等倒闸操作作业。
2．规范性引用标准电业安全工作规程（发电厂、变电所电气部分）国家电网公司（以下简称《安规》）变电站管理规范国家电网公司变电站运行管理规国家电网公司国家电网公司职业能力培训专用教材国家电网公司电气、线路操作票和工作票制度执行程序的补充规定（以下简称《两票》）山西省电力公司变电运行规程（通用部分）山西省电力公司防止电气误操作管理办法山西省电力公司3.术语和定义下列术语和定义适用于本标准化作业指导书。
3.1调度预令根据工作计划或工作完成情况，调度值班员向操作值班员发出的操作准备命令。
（目前公司所涉及的调度有华北网调、山西省中调、大同地调及县调四级调度，本指导书中涉及的调度令指该设备的调度单位下达的调度令）3.2危险点针对操作任务和工作任务内容，对操作现场和工作现场的设备中可能危及人身的设备定为危险点。
3.3全过程录音指从值班调度员向变电站主值班员下令起，至操作完毕，变电站主值班员向值班调度员回令的全过程录音。
变电站倒闸操作规范化模版1. 导言1.1 目的1.2 适用范围2. 安全管理2.1 安全责任2.2 安全培训2.3 安全控制3. 倒闸操作准备3.1 检查操作票3.2 检查倒闸设备3.3 检查工作场所4. 倒闸操作步骤4.1 确认倒闸操作对象4.2 断开输入端电源4.3 断开输出端负荷4.4 安全接地4.5 解锁倒闸设备4.6 手动操作倒闸设备4.7 确认倒闸设备位置5. 完成倒闸操作5.1 检查倒闸设备状态5.2 复位倒闸设备5.3 检查电力系统运行情况6. 倒闸操作记录6.1 记录基本信息6.2 记录操作过程6.3 记录异常情况7. 相关安全措施7.1 防止误操作7.2 防止电弧闪over7.3 预防触电7.4 安全用火7.5 个人防护措施7.6 应急处置措施8. 术语解释8.1 倒闸8.2 倒闸设备8.3 操作票8.4 电弧闪over9. 修改历史9.1 版本号9.2 修改内容下面，我们将逐一详细介绍这些内容。
导言目的：本操作规范化模版是为了规范变电站倒闸操作，保障人员安全和电力系统的稳定运行。
适用范围：本操作规范适用于各类变电站倒闸操作。
安全管理安全责任：所有从事倒闸操作的人员都应对操作过程中的安全负责。
安全培训：工作人员需要接受相关的倒闸操作培训，并持证上岗。
安全控制：倒闸操作过程中，需严格按照安全标准和安全控制措施进行操作，确保人员和设备的安全。
倒闸操作准备检查操作票：在开始倒闸操作前，要仔细核对操作票的内容，确保操作正确。
检查倒闸设备：检查倒闸设备的运行状态和操作是否正常。
检查工作场所：确保工作场所干净整洁，没有杂物和障碍物。
倒闸操作步骤确认倒闸操作对象：根据操作票的内容，确认倒闸的对象和位置。
断开输入端电源：先断开输入端电源，防止电力输入。
断开输出端负荷：再断开输出端负荷，确保安全。
安全接地：对倒闸设备进行安全接地，防止触电。
解锁倒闸设备：解锁倒闸设备，准备手动操作。
手动操作倒闸设备：根据操作票的要求，手动操作倒闸设备。
变电站倒闸操作作业指导书变电站倒闸操作作业指导书（讨论稿）批准：审核：修编：目录1、适用范围2、引用标准3、操作前准备4、倒闸操作全过程5、典型设备操作步骤规定6、危险点分析与控制措施7、注意事项8、录音器使用要求变电站倒闸操作作业指导书1．适用范围本指导书规定了变电站倒闸操作的工作流程、操作要求和注意事项。
本指导书适用于变电站运行人员进行倒闸操作作业。
2．引用标准电业安全工作规程（发电厂、变电所电气部分）国家电网公司变电站管理规范国家电网公司变电站运行管理规国家电网公司变电运行规程重庆市电力公司工作票操作票填写规定重庆市电力公司变电站倒闸操作票管理及填写规定实施细则重庆市电力公司3．操作前准备3．1 自身检查3．1．1 操作前，检查着装是否符合要求3．1．2 监护人和操作人相互检查、监督精神状态和情绪，发现有不适于操作的情况应立即停止操作，并向值班负责人及站长汇报3．2 工、器具准备和检查(根据实际需要进行)3．2．1 操作人应负责准备操作前的有关器具：安全帽、验电器、绝缘手套、绝缘靴、雨衣、携带式照明灯、接地线、仪表、盒式组合工具等。
（根据不同的操作任务进行准备）3．2．2 监护人和操作人共同负责准备录音器、对讲机、操作票等相关工具以及检查操作人所准备的工具是否完备、良好。
4．倒闸操作全过程5．典型设备操作步骤规定5．1 开关的操作：（1）监护人核对开关的双重编号正确后，根据操作票呼诵操作步骤：“拉开（合上）961开关”。
（2）操作人手指设备标示根据实际设备编号复诵：“拉开（合上）961开关”。
（3）监护人确认被操作设备无误后，将开锁钥匙交给操作人，大声指示“正确，执行”。
（4）操作人开锁进行操作,操作后大声汇报“已执行”，监护人在操作票执行项打“√”。
并记录开关拉开（合上）时间。
（5）监护人唱诵“检查961开关确在分（合）位”（6）监护人和操作人检查操作正确后，操作人唱诵“961开关确在分（合）位”，操作人锁上设备，操作人将开锁钥匙交还监护人，监护人在操作票执行项打“√”。
变电站倒闸操作规范化范本1. 导言在变电站的运行和维护过程中，倒闸操作是一项重要的任务，其规范化操作是确保变电站安全可靠运行的关键。
本文旨在制定一套变电站倒闸操作规范化范本，以指导操作人员在倒闸操作中遵循统一的操作流程和标准。
2. 应急准备2.1 操作人员应熟悉变电站的倒闸设备和相关操作流程。
2.2 在倒闸操作前，操作人员应检查倒闸设备和周围环境的安全性。
2.3 操作人员应佩戴个人防护装备，包括安全帽、防静电鞋、绝缘手套等。
3. 倒闸操作流程3.1 开始倒闸操作前，操作人员应确认将要操作的设备已经停电，并进行有效地隔离。
3.2 操作人员应按照操作流程要求，先打开配电室门，并观察周围环境是否安全。
3.3 操作人员应检查倒闸设备的工作状态和开关位置，确保倒闸设备处于正常工作状态。
3.4 操作人员应打开工作箱，并按照倒闸操作流程要求，先进行预备操作，包括检查触头、仪表等。
3.5 操作人员应根据倒闸操作流程要求，确定合适的操作顺序和操作方法。
3.6 在进行倒闸操作时，操作人员应在规定的时间范围内完成操作，并确保操作流畅、准确。
3.7 操作人员在完成倒闸操作后，应根据操作流程要求，关闭工作箱，并进行必要的清理和整理。
4. 安全措施4.1 操作人员在进行倒闸操作前，应确保设备已经停电，并进行有效地隔离，防止电击事故的发生。
4.2 操作人员在进行倒闸操作过程中，应时刻保持警觉，注意周围环境，并遵守相应的安全操作规范。
4.3 操作人员应严格按照操作流程要求进行倒闸操作，不得擅自更改操作方法或顺序，以防操作失误引发事故。
4.4 在倒闸操作过程中，操作人员应随时与其他操作人员保持通讯，及时共享信息和协调行动，确保操作的安全性。
4.5 操作人员在进行倒闸操作后，应及时清理操作现场，保持设备周围的整洁和安全。
5. 倒闸操作记录5.1 操作人员在进行倒闸操作过程中，应准确记录操作的时间、日期、设备名称、操作人员姓名等相关信息。
变电运行标准化作业指导书***电业局企业标准标准化作业指导书***电业局发布标准起草：标准审核：标准审定：标准批准：变电运行交接班作业指导书一、范围本流程适用于***电业局所管辖的各变电站。
二、相关引用标准国家电网公司《电力安全工作规程》国家电网公司《变电站管理规范》河南省电力公司《生产运行管理规定》 ***电业局《变电运行管理制度》 ***电业局变电站现场运行规程三、人员要求1、变电运行值班人员身体健康，精神状态良好，符合《安规》要求；2、值班人员每年参加统一的安全教育和规程考试，参加技术培训和业务考核，并符合各自的岗位职责要求。
四、值班流程和质量标准序号值班流程工作内容及要求 1、接班人员全部到会议室集合，召开短暂的预备会，接班正值检查人员精神状况良好、工作服整齐统一。
2、到接班时间，如接班人员未到齐，正值应及时汇报站长，并根据安排等待或先接班。
接班人员在接班正值的带领下，提前5分钟列队进入控制室。
1、交接班双方列队在控制室监控微机或一次模拟图板前面对面进行交接，交接班人员应佩带值班标志牌；2、交接班内容按变电运行管理规定进行；3、交接双方必须交清、接清，发现问题应查明原因；危险点接班人员精神状态差接班人员迟到接班准备不充分预控措施及安全注意事项 1、接班前四个小时内不准喝酒， 2、正值根据实际情况，及时调整值班人员。
加强教育和纪律考核认真学习相关规程、规范和制度，加强责任心教育，严格考核检查。
1 接预备会班准备进入控制室交接 2 班过程列队交接4、在事故处理或倒闸操作时，不得进行交接班；在交接班期间发生事故、异常时，应停止交接班，交班人员负责处理，接班人员应积极协助。
5、交接班过程中原则上不进行倒闸操作。
不按规定交接或交接不清加强变电运行管理规定的培训和学习，严格考核检查。
序号值班流程询问答疑巡查交接 2 班过程生活设施及设备巡视准备工作内容及要求接班人员对运行情况不清楚的项目，要及时提问，交班正值对提出的疑问要耐心作出回答。
目录一、操作总则 (2)二、操作制度 (2)三、基本原则 (2)四、倒闸操作要求 (3)五、倒闸操作的十个步骤 (9)变电站标准化倒闸操作手册一、操作总则1.充分考虑系统结线方式变更后的正确合理，系统出力与负荷平衡。
2.继电保护定值和自动装置使用正确。
3.线路相位的正确性。
4.保证客户、特别是重要客户的可靠性供电。
二、操作制度1.倒闸操作是指将电气设备由一种状态转换另一种状态（一般有运行、冷备用、检修、热备用四种状态），主要是拉开或合上某些开关或刀闸，拉开或合上某些直流操作回路，启停继电保护、自动装置和定值的调整，装拆地线（包括接地刀闸）以及检查设备绝缘状况等。
2.操作类别（1）电网负荷调整；（2）设备计划检修；（3）由于运行设备发生缺陷，严重威胁人身、设备安全，必须紧急停止运行者；（4）为防止系统性事故而紧急操作者（包括拉闸限电）；（5）事故处理。
三、基本原则1.倒闸操作必须严格按规范化倒闸操作的要求进行。
2.操作中不得造成事故。
万一发生事故，影响的范围应尽量小。
若发生触电事故，为了解救触电人，可以不经许可即行断开有关设备的电源，但事后应立即报告调度和上级部门。
3.尽量不影响或少影响对用户的供电和系统的正常运行。
4.交接班时，应避免进行操作。
雷电时，一般不进行操作，禁止在就地进行操作。
5.操作中一定要按规定使用合格的安全用具（验电器、绝缘棒、绝缘夹钳），应穿工作服、绝缘鞋（雨天穿绝缘靴，绝缘棒应有防雨罩），戴安全帽、绝缘手套或使用安全防护用品（护目镜）。
6.操作时操作人员一定要集中精力，严禁闲谈或做与操作无关的事，非参与操作的其它值班人员，应加强监视设备运行情况，做好事故预想，必要时提醒操作人员。
操作中，遇有特殊情况，应经值班调度员或站长批准，方能使用解锁工具（钥匙）。
四、倒闸操作步骤1.值班调度员预发操作令：（1）当值电调值班员与当值正值班员通过电话互通姓名。
当值电调值班员说：“XX变，电调XX”；当值正值班员说：“你好，我是XX变正值XXX”（2）电调值班员下电调预告：电调值班员说：“现在下一个预告――XX线由运行转检修。
