光伏电站倒闸操作票
一、操作票编号：________
二、操作票制作人：________
三、操作票审核人：________
四、操作票批准人：________
五、工单编号：________
六、工单名称：________
七、工作地点：________
八、相关设备：
1.设备名称：________
2.设备编号：________
3.设备状态：________
4.设备位置：________
九、危险点及风险评估：
根据光伏电站的危险点和风险评估，确定以下几项特别注意事项：
1.在倒闸操作前，确认电站内无人工作，并进行警示；
2.倒闸操作前，确认设备经过正常停电并断开电源；
3.倒闸操作需在操作员熟悉电站操作流程和设备操作步骤的情况下进行；
5.操作人员应佩戴工作服、安全帽、绝缘手套、绝缘靴等防护装备。
十、操作步骤：
1.将设备处于正常停电状态，确认电源已断开。
2.在设备上维修、清洁、检查等操作前放置倒闸跳闸牌，并进行严格的警示措施。
3.打开设备倒闸开关。
4.检查设备开关状态，确保设备已经正常倒闸。
5.进行设备维修、清洁、检查等工作。
6.结束工作，关闭设备。
十一、操作票验收人：________
十二、操作票批准人：________
十三、附注：
___________________________________________________。
倒闸操作作业指导书1 目的倒闸操作制度保证安全生产的一项必不可少的制度。
2 适用范围适用于供配电人员。
3 职责3.1监督检查供配电人员对于电气设备倒闸操作的执行情况。
3.2供配电人员进行倒闸操作非紧急情况必须考虑安全操作，按照规定执行。
4 注意事项准备好操作所需专用工具，倒闸时必须要进行验电确认。
5 内容倒闸操作必须按照规定：确认需断开关负荷已停，停电时先断负荷侧开关，再断电源侧开关；送电时先送电源侧开关，再送负荷侧开关。
5.1进行一切倒闸操作必须根据命令执行。
对命令有疑问，应提出意见，发令人坚持意见时，应立即执行。
但如执行命令后将会危及人身安全时，应拒绝执行并立即报告上一级领导。
5.2对于直接威胁人身安全和损坏设备的事故，处理时可不经上级许可，先行操作，但事后应尽快报告上级。
并补充操作过程。
5.3除紧急送电和事故处理外，一般倒闸操作应尽可能在当班时进行。
5.4倒闸操作必须填写操作票，操作票在接到命令后由操作人填写，监护人审核签字，报供配电负责人批准后方可实施。
5.5倒闸操作必须由两人执行，对设备较为熟悉，技术水平较高者作监护人，重要和复杂的倒闸操作，如直流系统的切换、发电机启、停和并列，母线系统的操作应由熟练的值班员操作，班、组长监护。
5.6倒闸操作前，操作人和监护人应根据模拟图板或接线图核对所填写的操作项目,熟悉操作顺序,全面考虑可能发生的意外和后果，并做好一切准备。
5.7倒闸操作必须严格执行＂操作五制＂，即操作票制，核对命令制，图板演习制，监护、唱票、复诵制和检查汇报制。
5.8监护人必须认真地监护操作人操作的正确性。
操作中如有怀疑时应立即停止操作，待检查修改好操作顺序并报供配电负责人批准后再进行。
操作时应逐项操作并记录操作开始时间，由监护人向操作人唱读操作内容，操作人应检查可操作设备的名称、编号、向监护人复读一遍，经监护人复核后方可操作。
每项操作完后，由监护人在操作票上打记号（ ）然后进行下一项操作，全部操作完后要记录终了时间并向供配电负责人汇报。

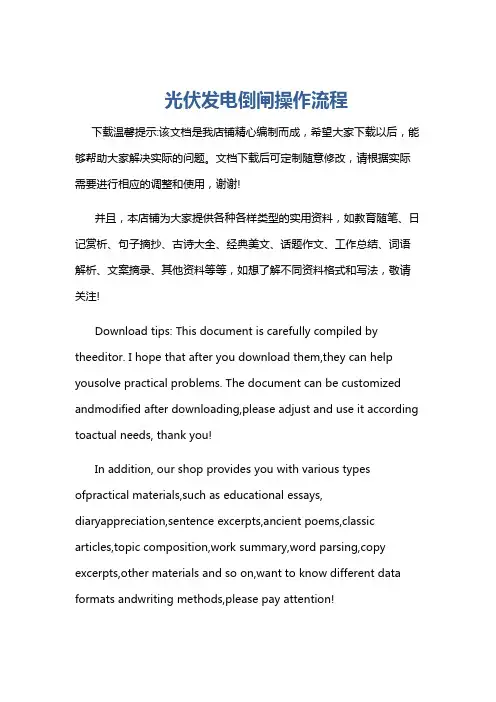

光伏发电倒闸操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光伏发电倒闸操作流程一、准备工作阶段。
在进行光伏发电倒闸操作之前，需要进行一系列准备工作。
高低压倒闸操作指导书
一、停电倒闸操作流程
根据作业类型做好停电准备，一监一操，二人进行
再次通知，约定时间，无论有否减负荷皆执行下步骤
操作
馈线开关抽出至隔离状态，完成明显断路点，电笔测
试出线是否带电，如无带电，悬挂作业警示牌，停电
操作完成。
如检修作业系统停电，重复2、3、4步骤，直至所有
馈线完成停电，无需悬挂警示牌，并完成高压停电
操作人员需穿戴合格的绝缘手套、绝缘鞋后进行操作
观察中置屏上的高压电源指示灯灭掉后才能合上地刀
用接地钳将负荷侧三相低压母线牢靠接地后才能开展
检修工作。
二、送电倒闸操作流程：按停电倒闸操作流程进行反序操作。
光伏电站倒闸操作作业指导书批准：审核：修编：目录1、适用范围2、引用标准3、操作前准备4、倒闸操作全过程5、典型设备操作步骤规定6、危险点分析与控制措施7、注意事项8、录音器使用要求光伏电站倒闸操作作业指导书1．适用范围本指导书规定了变电站倒闸操作的工作流程、操作要求和注意事项。
本指导书适用于变电站运行人员进行倒闸操作作业。
2．引用标准电业安全工作规程（发电厂、变电所电气部分）国家电网公司变电站管理规范国家电网公司变电站运行管理规国家电网公司变电运行规程 xx市电力公司工作票操作票填写规定 xx市电力公司变电站倒闸操作票管理及填写规定实施细则 xx市电力公司3．操作前准备3．1 自身检查3．1．1 操作前，检查着装是否符合要求3．1．2 监护人和操作人相互检查、监督精神状态和情绪，发现有不适于操作的情况应立即停止操作，并向值班负责人及站长汇报3．2 工、器具准备和检查(根据实际需要进行)3．2．1 操作人应负责准备操作前的有关器具：安全帽、验电器、绝缘手套、绝缘靴、雨衣、携带式照明灯、接地线、仪表、盒式组合工具等。
（根据不同的操作任务进行准备）3．2．2 监护人和操作人共同负责准备录音器、对讲机、操作票等相关工具以及检查操作人所准备的工具是否完备、良好。
4．倒闸操作全过程阶段序号操作过程标准受令阶段1 电话录音在确认为调度电话后，必须使用电话录音。
（若当时不具备条件或未及时使用录音，必须请求调度重新下发调度命令）。
阶段号操作过程标准2 报名接受命令时，必须先报“XXX变电站，XXX”3 接受命令应听清楚发令调度的姓名，发令时间、操作内容（设备名称、编号、操作任务、是否立即执行及其他注意事项），并同时作好记录（包括：时间、下令人、受令人、操作任务，是否立即执行）。
4 受令复诵根据记录进行复诵，复诵时必须语言清楚，声音宏亮。
复诵内容（时间、设备名称、编号、操作任务、是否立即执行及其他注意事项）必须清晰。
操作规程Xx光伏发电工程操作规程批准：审核：初审：编制:操作规程一、范围本规程规定了Xx光伏发电有限公司操作内容、操作步骤和注意事项等，本规程适用于XX光伏发电有限公司。
二、规定1、倒闸操作的一般规定（1）倒闸操作必须按值班调度员或运行值班负责人的指令进行。
（2）倒闸操作必须有操作票，每张操作票只能填写一个操作任务，不准无票操作和弃票操作。
（3）操作中不得擅自更改操作票，不得随意解除闭锁。
（4）开始操作前，应先在模拟图（或微机监控装置）上进行核对性模拟预演无误后，再进行操作。
（5）倒闸操作必须有两人进行，并严格执行操作监护制，一般由对设备较为熟悉的人员监护、值班员操作。
2、操作票中应填入以下项目（1）拉、合的开关和刀闸。
（2）检查开关和刀闸的实际位置。
（3）检查设备上有无接地短路以及接地线是否拆除。
（4）装设接地线前的验电。
（5）装、拆接地线。
（6）取下或给上开关的合闸、控制保险及储能保险。
（7）取下或给上电压互感器（YH）的二次保险。
（8）退出或投上保护装置的压板。
（9）检查保护或自动装置确已投入（退出）。
（10）倒负荷时，检查确已带上负荷。
（11）检查负荷分配。
3、操作票填写的有关规定（1）操作票上填写的术语应符合规定，设备名称、双重编号应符合现场实际。
（2）操作票应统一编号，作废的操作票要盖“作废”章，不得撕毁；未执行的，应注明“未执行”字样；执行完毕的操作票，在最后一页加盖“已执行”章。
（3）每张操作票只能填写一个操作任务，操作任务应填写设备双重名称。
一个操作序号内只能填写一个操作项目，操作项目顺序不能颠倒，不得漏项、并项、添项或涂改。
（4）一个操作任务需填写两页及以上的操作票时，在前页右下角注明“转下页”，在后页左上角注明“接上页”。
（5）操作项目应连续编号，每页操作票均应有操作人、监护人和值班负责人签名。
（6）操作中，每执行完一项，应在相应的操作项目后打勾。
全部操作完毕后进行复查。
（7）操作票未使用完的空格应从第一行起盖“以下空白”章。

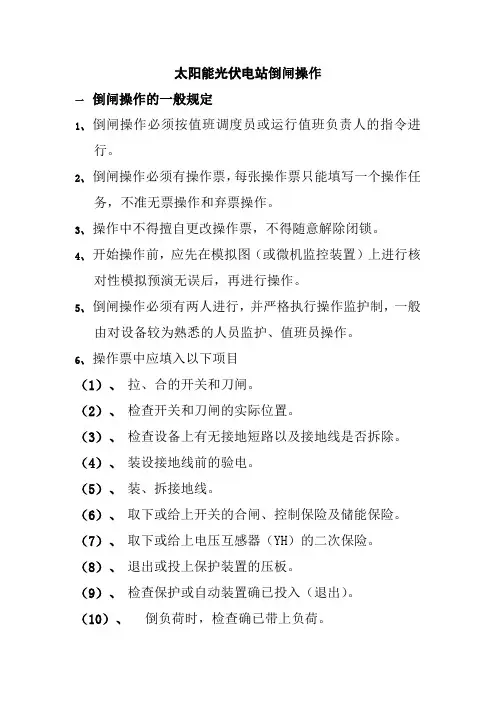

太阳能光伏电站倒闸操作一倒闸操作的一般规定1、倒闸操作必须按值班调度员或运行值班负责人的指令进行。
2、倒闸操作必须有操作票，每张操作票只能填写一个操作任务，不准无票操作和弃票操作。
3、操作中不得擅自更改操作票，不得随意解除闭锁。
4、开始操作前，应先在模拟图（或微机监控装置）上进行核对性模拟预演无误后，再进行操作。
5、倒闸操作必须有两人进行，并严格执行操作监护制，一般由对设备较为熟悉的人员监护、值班员操作。
6、操作票中应填入以下项目（1）、拉、合的开关和刀闸。
（2）、检查开关和刀闸的实际位置。
（3）、检查设备上有无接地短路以及接地线是否拆除。
（4）、装设接地线前的验电。
（5）、装、拆接地线。
（6）、取下或给上开关的合闸、控制保险及储能保险。
（7）、取下或给上电压互感器（YH）的二次保险。
（8）、退出或投上保护装置的压板。
（9）、检查保护或自动装置确已投入（退出）。
（10）、倒负荷时，检查确已带上负荷。
（11）、检查负荷分配。
二操作票填写的有关规定1、操作票上填写的术语应符合规定，设备名称、双重编号应符合现场实际。
2、操作票应统一编号，作废的操作票要盖“作废”章，不得撕毁；未执行的，应注明“未执行”字样；执行完毕的操作票，在最后一页加盖“已执行”章。
3、每张操作票只能填写一个操作任务，操作任务应填写设备双重名称。
一个操作序号内只能填写一个操作项目，操作项目顺序不能颠倒，不得漏项、并项、添项或涂改。
4、一个操作任务需填写两页及以上的操作票时，在前页右下角注明“转下页”，在后页左上角注明“接上页”。
5、操作项目应连续编号，每页操作票均应有操作人、监护人和值班负责人签名。
6、操作中，每执行完一项，应在相应的操作项目后打勾。
全部操作完毕后进行复查。
7、操作票未使用完的空格应从第一行起盖“以下空白”章。
8、拆除、装设接地线（包括验电）要写明具体地点、接地线编号。
9、下列操作可不填写操作票，但在操作完成后应做好记录（1）、拉、合断路器（开关）的单一操作。
光伏倒闸操作方法
光伏倒闸操作方法通常是以下步骤：
1. 光伏电站停机：首先，确保关闭光伏电站的运行模式，停止电力的产生。
根据具体情况，可能需要调整光伏逆变器的运行模式或采取其他措施来停机。
2. 检查光伏电站电压：在进行倒闸操作之前，需要确保光伏系统的电压已经下降到可接受的范围内。
这可以通过使用安全工具检测光伏逆变器输出电压来进行确认。
3. 准备倒闸装置：根据光伏电站倒闸装置的具体设计，可能需要准备相应的工具和设备。
这可能包括断路器、倒闸刀等。
4. 断开光伏电站电气连接：按照倒闸装置的说明，将光伏电站与电网或其他电气设备进行完全隔离。
这通常需要切断电源供应，并确保所有电气连接已经断开。
5. 进行倒闸操作：根据具体情况，使用倒闸装置将光伏电站与电网重新连接。
确保倒闸装置操作正确且安全，并且所有电气连接都稳固可靠。
6. 恢复光伏电站运行：在进行倒闸操作之后，可以重新启动光伏电站，并确保其正常运行。
根据需要，可以采取进一步的测试和检查来确保光伏电站的安全和
正常运行。

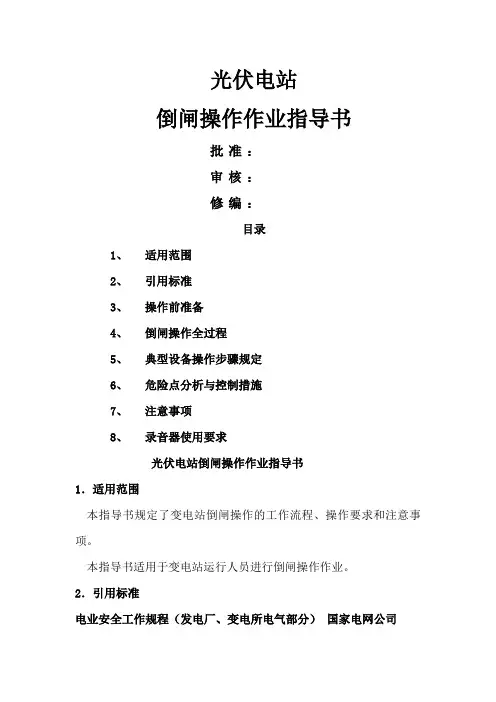

光伏电站
倒闸操作作业指导书
批准：
审核：
修编：
目录
1、适用范围
2、引用标准
3、操作前准备
4、倒闸操作全过程
5、典型设备操作步骤规定
6、危险点分析与控制措施
7、注意事项
8、录音器使用要求
光伏电站倒闸操作作业指导书
1．适用范围
本指导书规定了变电站倒闸操作的工作流程、操作要求和注意事项。
本指导书适用于变电站运行人员进行倒闸操作作业。
2．引用标准
电业安全工作规程（发电厂、变电所电气部分）国家电网公司
变电站管理规范国家电网公司
变电站运行管理规国家电网公司
变电运行规程 xx市电力公司
工作票操作票填写规定 xx市电力公司
变电站倒闸操作票管理及填写规定实施细则 xx市电力公司3．操作前准备
3．1 自身检查
3．1．1 操作前，检查着装是否符合要求
3．1．2 监护人和操作人相互检查、监督精神状态和情绪，发现有不适于操作的情况应立即停止操作，并向值班负责人及站长汇报3．2 工、器具准备和检查(根据实际需要进行)
3．2．1 操作人应负责准备操作前的有关器具：安全帽、验电器、绝缘手套、绝缘靴、雨衣、携带式照明灯、接地线、仪表、盒式组合工具等。
（根据不同的操作任务进行准备）
3．2．2 监护人和操作人共同负责准备录音器、对讲机、操作票等相关工具以及检查操作人所准备的工具是否完备、良好。
4．倒闸操作全过程
5．典型设备操作步骤规定
5．1 开关的操作：
（1）监护人核对开关的双重编号正确后，根据操作票呼诵操作步骤：“拉开（合上）XXX开关”。
（2）操作人手指设备标示根据实际设备编号复诵：“拉开（合上）961开关”。
（3）监护人确认被操作设备无误后，将开锁钥匙交给操作人，大声指示“正确，执行”。
（4）操作人开锁进行操作,操作后大声汇报“已执行”，监护人在操作票执行项打“√”。
并记录开关拉开（合上）时间。
（5）监护人唱诵“检查961开关确在分（合）位”
（6）监护人和操作人检查操作正确后，操作人唱诵“961开关确在分（合）位”，操作人锁上设备，操作人将开锁钥匙交还监护人，监护人在操作票执行项打“√”。
5．2 刀闸的操作：
（1）监护人核对刀闸的双重编号正确后，根据操作票呼诵操作步骤：“拉开（合上）XXX刀闸”。
（2）操作人手指设备标示根据实际设备的双重编号复诵：“拉开（合上）XXX刀闸”。
（3）监护人确认被操作设备无误后，将开锁钥匙交给操作人，大声下令“正确，执行”。
（7）操作人开锁进行操作,操作后大声汇报“已执行”，监护人在操作票执行项打“√”。
（8）监护人唱诵“检查XXX刀闸确在分（合）位”
（4）监护人和操作人检查操作正确后，操作人唱诵“9611刀闸确在分（合）位”，操作人锁上设备，操作人将开锁钥匙交还监
护人，监护人在操作票执行项打“√”。
5．3 接地线操作：
（1）验电前，监护人提示：“在962路（相邻回路）检查验电器完好”
（2）操作人检查后汇报：“检查验电器完好”。
（3）验电时，监护人确认被操作设备无误后，监护人手指设备验电处唱诵：“验明XXX无电压”。
（4）操作人对设备逐相验电后，操作人汇报：“验明XXX三相确无电压”。
监护人和操作人检查验电正确后，监护人操作票执行项打“√”。
（5）验电后必须立即进行接地操作，接地点必须与验电点相符。
（6）接地时，监护人检查装设接地线位置正确后，手指接地点，唱诵：“在XXX接地”。
（7）操作人手指接地点，复诵：“在XXX接地”。
（8）监护人确认被接地点无误后，将开锁钥匙交给操作人，大声下令“正确，执行”。
（9）操作人开锁进行操作,操作后大声汇报“已执行”。
（10）监护人和操作人检查操作正确后，操作人锁上设备，监护人检查设备锁具已锁好，操作人将开锁钥匙交还监护人，监护人在操作票执行项打“√”。
（11）接地刀闸的操作步骤与刀闸相同。
5．4 设备检查项：
（1）监护人唱诵：“检查961开关在‘分’位”。
（2）操作人检查后直接汇报结果：“检查961开关确在‘分’位”。
（3）监护人、操作人确认操作正确后，监护人在操作票执行项打“√”。
压板检查：
（4）监护人唱诵：“检查XXX压板已投入”。
（5）操作人手指设备处检查后直接汇报结果：“确已投入”。
（6）监护人、操作人确认操作正确后，监护人在操作票执行项打“√”。
5．5 保护压板的操作：
（1）检查脉冲表，监护人提示：“在121路控制保险处检查脉冲表完好”
（2）操作人检查后汇报：“检查脉冲表完好”。
（3）若投入压板前需要测量脉冲，则监护人在核对位置正确后，根据操作票手指操作设备呼诵：“测量1号主变差动保护跳闸压板两端无电压”。
（4）操作人手握表笔（或万用表）进行测量，监护人看表。
操作人正、反向测量后，监护人就测量结果回诵“无电压”。
（5）监护人、操作人确认操作正确后，监护人在操作票执行项打“√”。
（6）操作压板时，监护人核对位置正确后，根据操作票唱诵：“投入（退出）1号主变差动保护压板”。
（7）操作人根据实际设备名称手指操作设备复诵：“投入（退出）1号主变差动保护压板”。
(复诵时必须按设备上压板名称进行复诵，不再复诵“XXX保护屏”)
（8）监护人确认被操作设备无误后，唱诵“正确、执行”。
（9）操作人操作完毕后汇报：“已投入（退出）”，监护人、操作人确认操作正确后，监护人动手检查压板拧紧后，监护人在操作
票执行项打“√”。
5．6模拟图板的检查：
模拟图板检查共计有3次分别为：
（1）填写操作票前检查：检查模拟图板的运行方式与实际运行相符。
检查电脑钥匙完好，能传输操作票。
（不进入录音）
（2）模拟预演结束后检查：检查操作后的结果与操作任务相符（进入录音）
（3）全面检查：在电脑钥匙回传，模拟屏能正确变位动作后，监护人和操作人再次确认实际操作符合操作任务。
监护人、操作人
应再次对照操作票回顾操作步骤和项目无遗漏。
（全面检查作为
一个操作项应完成唱诵、复诵的过程及录音）
6. 危险点分析与控制措施
7．注意事项：
7.1 操作前运行人员按规定穿工作服。
7.2 从操作开始就应戴安全帽直至操作结束。
（全部操作为主控、
保护室二次操作除外）
7.3 绝缘工具在准备时，必须查看试验时间及合格期限，其中验
电器与绝缘手套必须按规定检查工具的完好。
7.4 录音器、对讲机、照明矿灯等操作辅助工具必须进行试用验
证。
7.5 需要穿戴绝缘手套的操作，必须双手都进行穿戴。
7.6 系统有接地、下雨天气或站内接地电阻不合格时必须穿绝缘
靴。
7.7 模拟预演应包括一次设备操作、（模拟预演时取消一次设备
检查项目）、接地等内容。
7.8 有防误锁具操作，在操作完后，操作人应正确锁上锁具（标
牌向外），监护人应手动拉锁检查锁具已锁好，锁具完好。
7.9 有压板操作，在操作完后，监护人应动拧紧压板检查压板位
置正确。
7.10 在操作主变套管CT或开关CT大端子前，应检查端子已拧紧。
7.11 由于部分保护投入压板无法测量脉冲，在操作中应检查保护
装置无启动及出口信号发出。
对于特别重要的如主变差动保护
等差动投入压板检查保护装置无启动及出口信号发出项目应
进入操作票。
能明确检查具体内容的要求在操作票中明确。
7.12 操作开关时应注意观看表计；现场刀闸操作前，必须检查开
关的分合位置；检查开关分合位置必须检查位置指示、开关的
弹簧拐臂、释能弹簧位置等。
7.13 操作过程中，监护人和操作人必须共同确认操作地点、操作
设备正确，认真履行操作复诵制，操作人手指设备表示的动作
应规范、清楚。
7.14 在操作中，涉及对验电笔或脉冲表进行检验时，监护人明确
指示操作人检验地点，并进入录音。
7.15 倒闸操作中遇有机械卡涩，应停止操作，再次核实操作过程
及步骤，检查操作设备无异常后方可进行操作，必要时汇报上
级领导。
8．录音器使用要求
8.1 开始使用录音器时，首先应录入操作任务和操作有关人员。
如：“现在开始执行《将XXX XXX由运行转检修》操作任务，
操作人XXX，监护人XXX，”。
操作人、监护人、应报名，不
得代报。
（值班负责人不进入操作录音）
8.2 操作过程中不得人为停用录音器。
8.3 关闭录音器必须在全面检查结束后进行。
