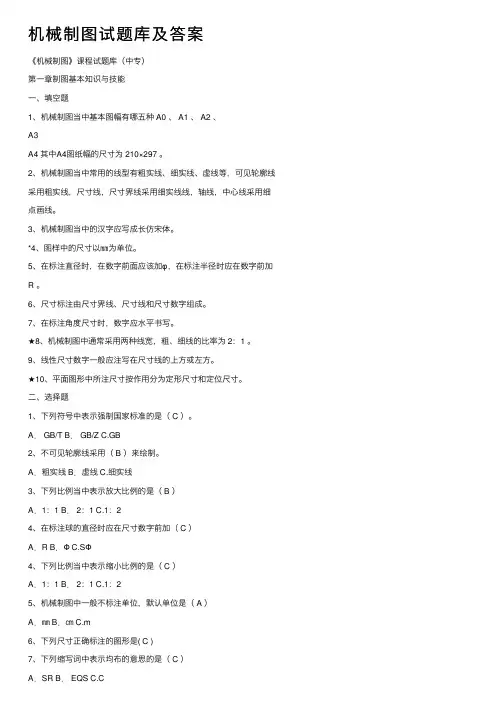

机械制图试题库及答案《机械制图》课程试题库（中专）第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、A3A4 其中A4图纸幅的尺⼨为 210×297 。
2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺⼨以㎜为单位。
5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加R 。
6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。
7、在标注⾓度尺⼨时，数字应⽔平书写。
★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。
9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。
★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。
⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是（ C ）A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。
( × )3、2：1是缩⼩⽐例。
( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。
机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。
在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。
本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。
2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。
在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。
符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。
常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。
尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。
尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。
3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。
实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。
以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。
例如，机床的外形通常用实线表示。
•虚线: 虚线用于表示隐藏或不可见的物体或特征。
例如，在机械装配图中，虚线用于表示零件之间的连接。
•点线: 点线用于表示给定的尺寸或长度。
例如，在零件图中，点线用于表示孔的直径或长度。
•粗实线: 粗实线用于表示切割或焊接等特殊情况。
例如，在焊接装配图中，粗实线用于表示焊接的地方。
3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。
不同的符号代表着不同的物体或特征。
以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。
例如，在轴的图样中，一个圆代表轴的截面。
•长方形: 长方形通常用于代表零件的外形。
例如，在零件图样中，一个长方形代表零件的轮廓。
•箭头: 箭头通常用于表示方向。
《机械制图》课程试题库第六章机械图样的基本表示方法一、填空题★1、按剖切围分，剖视图可分为、和三类。
*2、断面图分为：和两种。
3、同一零件各剖视图的剖面线方向间隔*4、六个基本视图的名称为：。
二、选择题★1、下列局部剖视图中，正确的画法是。
A B C D★2、下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。
A B C. D*3、在半剖视图中，剖视图部分与视图部分的分界线为：A.、细点画线 B 粗实线、C、双点画线4、重合剖面的轮廓线都是用A.、细点画线绘制 B 、粗实线绘制 C 、细点画线绘制5、当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A.、细点画线B、粗实线、C、双点画线三、判断题★1、非回转体类零件的主视图一般应选择工作位置。
（v ）2、在剖视图中，切根线用细实线绘制。
（x）四、画图题★1、用单一剖切面，将主视图画成全剖视图。
（20分）3、用单一剖切面，将主视图画成全剖视图。
（20分）4、用单一剖切面，将主视图画成全剖视图。
（20分）★4、将物体的主视图改画成剖视图。
（20分）★5、在轴的小孔及键槽处，画移出断面图。
（15分）★6、在指定位置画出断面图并标记。
（10分）7、在指定位置画出断面图并标记。
（10分）8、在轴的指定位置作剖面图（A处键槽深为4mm，C处键槽宽为8mm。
）（15分）第七章机械图样中的特殊表示法一、填空题★1、外螺纹只有当_牙型_；_公称直径_；_螺距___；__线数______；___旋向_____等五要素完全相同时，才能旋合在一起。
★2、导程S和螺距P的关系是__s=p*n______。
3、绘制圆柱齿轮的圆视图中，齿顶圆用粗实线线表示，分度圆用细点画线线表示，齿根圆用细实线线表示，或省略不画。
★4、外螺纹在非圆视图中，大径用 d 表示、小径用d1表示。
二、选择题★1、旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A 、N代替B 、S代替C、L代替2、一般用于受力不大且不常拆卸的场合的连接方法是：A、螺栓连接 B 、双头螺柱连接C、螺钉连接3、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A、ha=mzB、ha =mC、ha =1.25m4、普通螺纹的公称直径为螺纹的()。
2.3.2图样特殊表示法(1)图样特殊表示法含义及作用图样特殊表示法指在确定了投影法后，不一定以真实投影为基础的表示法。
图样特殊表示法的主要目的是为了简化绘图方法、减少设计绘图的工作量、缩短设计周期、降低产品的成本等。
主要对象是对一些“标准件”、“标准结构”和“常用结构”等工程设计制造和使用维修中常用的结构进行简化表示。
一般通过两种方式来简化：1)简化了的画法例如螺纹画法和齿轮画法等。
2)用规定的代号、符号进行标注例如对“中心孔”的标注表示法等。
(2)图样特殊表示法标准化1)1984年“GB4459.1－84《机械制图螺纹及螺纹紧固件画法》”“GB4459.2－84《机械制图齿轮画法》”“GB4459.3－84《机械制图花键画法》”“GB4459.4－84《机械制图弹簧画法》”“GB4459.5－84《机械制图中心孔表示法》”“GB/T4460－1984机械制图机构运动简图符号”“GB4458.1－84”附录A：滚动轴承画法2)1990-现在近年来，上述标准基本上都被修订了，典型标志是“…画法”改成了“…表示法”。
并且，这类标准数目增加许多，这给我们学用标准带来了“麻烦”和“方便”。
现行约有30项标准。
2.3.2.1螺纹及螺纹紧固件表示法(1)现行标准标“GB/T4459.1-1995《机械制图螺纹及螺纹紧固件表示法》”(2)引用知识1)螺旋线若一动点A沿着回转表面的直母线l做等速直线运动，同时该直母线l又沿回转表面的轴线O-O作等速回转运动，动点A的运动轨迹是圆柱螺旋线。
另外还有圆锥螺旋线、圆球螺旋线等。
2)螺纹在回转表面上沿螺旋线所形成的具有相同断面的连续凸起和沟槽称为螺纹。
螺纹分为外螺纹和内螺纹。
3)螺纹历史·古代：即有应用螺纹的记载。
·20世纪初：多国有螺纹标准，但不协调。
例BSI(1901成立的英国标准学会)，其第一个标准即螺纹的画法。
·现在：ISO/TC1(普通螺纹标委会)、ISO/TC5(管螺纹标委会)等。
1.工程常用的投影法分为两类(中心投影法)和(平行投影法)，其中正投影法属于(平行投影法)。
2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做(视图)。
3.在图纸上必须用(粗实线)画出图框，标题栏一般应位于图纸的(右下)方位。
4.图样中，机件的可见轮廓线用(粗实线)画出，不可见轮廓线用(虚线)画出，尺寸线和尺寸界限用(细实线)画出，对称中心线和轴线用(细点划线)画出。
5.比例是(图形)与(实物)相应要素的线性尺寸比，在画图时应尽量采用(原值)的比例，须要时也可采用放大或缩小的比例，其中1：2为(缩小)比例，2：1为(放大)比例。
无论采用哪种比例，图样上标注的应是机件的(实际)尺寸。
6.机件的真实大小以图样上所标注的尺寸数值为依据与(比例)及(视图大小)无关。
7.标注尺寸的三要素(尺寸数字)、(尺寸线)和(尺寸界线)。
8.尺寸标注中的符号：R表示(半径)，Φ表示(直径)。
9.标注水平尺寸时，尺寸数字的字头方向应(向上)；标注垂直尺寸时，尺寸数字的字头方向应(向左)。
角度的尺寸数字一律按(水平)位置书写。
当任何图线穿过尺寸数字时都必须(断开)。
10.平面图形中的线段有(已知线段) 、(中间线段)和(连接线段)三种。
11.绘图板是用来固定(图纸)，丁字尺是用来画(水平线)。
12.在机械制图中选用规定的线型，虚线是用于(不可见轮廓)线，中心线、对称线就用(细点划)线。
13.标注圆的直径尺寸时，应在数字前加注符号(Φ)，标注球的直径符号为(SΦ)。
14.图样上的尺寸，由(尺寸线)、( 尺寸界线)、尺寸数字和尺寸起止符号组成。
15.图样上的书写的汉字采用(长仿宋)体，其字的宽度应为高度的。
16.三视图的投影规律(长对正，高平齐，宽相等)。
17.读简单零件图的步骤(抓住特征分部分)、(旋转归位想形状)、(综合起来想整体)。
18.图纸的幅面分为(基本)幅面和(加长)幅面两类，基本幅面按尺寸大小可分为(5)种，其代号分别为( A0、A1、A2、A3、A4)。
机械图样的表达方法1. 引言机械图样是机械工程中非常重要的一环，它是将工程设计转化为可实际制造的图纸，起到了沟通设计师与制造工人之间的桥梁作用。
机械图样的准确表达对于产品的质量和生产效率有着重要的影响。
本文将介绍机械图样的表达方法，包括符号的使用、尺寸标注、投影方法等。
2. 机械图样的符号使用在机械图样中，采用一系列特定的符号来表示不同的元素和特征。
以下是一些常见的符号及其用途：•直线符号: 用来表示直线，常见的有实线、虚线、斜线等。
•弧线符号: 用来表示圆弧或弧线，常见的有直线箭头和圆弧箭头。
•线粗细符号: 用来表示线的粗细，常见的有粗线、细线等。
•垂直符号: 用来表示垂直或平行关系，常见的有垂直符号、平行符号等。
除了以上常见的符号外，还有很多其他用途的符号，包括材料符号、表面质量符号、焊接符号等。
在使用符号时，需要准确理解其含义，并按照标准规范使用，以确保图纸的准确表达。
3. 机械图样的尺寸标注尺寸标注是机械图样中非常重要的一部分，它用来表示零件的尺寸、距离和位置等信息。
尺寸标注的主要方法有以下几种：•直接标注法: 直接在图形上标注尺寸的数值。
适用于简单、直观的图形。
•基线标注法: 在图形上绘制一条基线，在基线上标注尺寸的数值。
适用于复杂形状或多个尺寸的标注。
•分组标注法: 将相同的尺寸标注放在一组，以便更清晰地表达尺寸之间的联系。
•主尺寸标注法: 对于重要尺寸，用粗线标注，并在旁边写上尺寸值。
在进行尺寸标注时，需要遵循标准规范，准确表达尺寸关系和位置，避免歧义和误解。
4. 机械图样的投影方法机械图样的投影方法是指将三维物体投影到二维图上的方法。
常见的投影方法有以下几种：•正投影法: 将物体的主要轮廓直接投影到投影平面上。
适用于数量较少、形状简单的物体。
•视图投影法: 将物体的各个面依次投影到投影平面上，并通过不同的视图来表达物体的不同部分。
适用于数量多、形状复杂的物体。
•剖视法: 将物体切割成一部分，以便更清晰地表示内部细节。
第七章机械图样中的特殊表示法一、填空题★1、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。
★2、导程S和螺距P的关系是________。
3、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用线表示，齿根圆用线表示，或省略不画。
★4、外螺纹在非圆视图中，大径用表示、小径用表示。
二、选择题★1、旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A 、N代替B 、S代替C、L代替2、一般用于受力不大且不常拆卸的场合的连接方法是：A、螺栓连接 B 、双头螺柱连接 C、螺钉连接3、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A、ha=mzB、ha =mC、ha =1.25m4、普通螺纹的公称直径为螺纹的( )。
A、大径B、中径C、小径5、普通螺纹的牙型为( )。
A、三角形B、梯形C、锯齿形*6、一对齿轮啮合时：A、模数相等B、压力角相等C、模数和压力角相等7、普通螺纹的牙型角是A 30°B 60°C 33°D 45°★8、螺栓连接画法中，下列说法错误的是（）。
A、板上的孔直径大于螺纹大径B、螺母上有倒角C、螺栓是不剖的D、上下板的剖面线方向是平行9、螺栓连接的组成中共有标准件数是（）。
A、2B、3C、4D、5三、判断题1、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。
★2、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。
而螺柱、垫圈、螺钉均按未剖绘制。
3、4、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。
★5、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。
而螺柱、垫圈、螺钉均按未剖绘制。
四、画图题★1、画出正确的螺纹。
（10分）★2、完成螺栓连接的图样。
（10分）★2、标注螺纹尺寸（10分）1）普通粗牙螺纹：公称直径16mm 2）普通细牙螺纹：公称直径16mm、螺距2.5、右旋、中径顶径公差带螺距1、左旋、中径顶径公差带代号均为5g.、短旋合长度。
机械制图-国家标准机械制图标准－机械制图－尺⼨标注标准规定了在机械图样中标注尺⼨的⽅法。
与本标准有关的国家标准。
国家标准现⾏标准编号现⾏标准名称分类基本表⽰法GB/T 17451-1998技术制图图样画法视图GB/T 4558.1-2002机械制图图样画法视图GB/T 17452-1998技术制图图样画法剖视图断⾯视图GB/T 4558.6-2002机械制图图样画法剖视图断⾯视图GB/T 16675.1-1996技术制图简化表⽰法第⼀部分：图样画法GB/T 4557.2-2003技术制图图样画法指引线和基准线的基本规定GB/T 4558.2-2003机械制图装配图中零部件序号及其编排⽅法GB/T 4558.3-1984机械制图轴测图GB/T 4558.4-2003机械制图尺⼨标注GB/T 16675.2-1996技术制图简化表⽰法第⼆部分：尺⼨注法GB/T 4558.5-2003机械制图图样画法尺⼨公差与配合注法GB/T 15754-1995技术制图圆锥的尺⼨和公差标注GB/T 131-1993机械制图表⾯粗糙度符号、代号及其注法基本规定GB/T 14689-1993技术制图图纸幅⾯及格式GB/T 14690-1993技术制图⽐例GB/T 14691-1993技术制图字体GB/T 17450-1998技术制图图线GB/T 4557.4-2002机械制图图样画法图线GB/T 17453-1998技术制图图样画法剖⾯区域表⽰⽅法GB/T 4557.5-1984机械制图剖⾯符号特殊表⽰⽅法GB/T 4459.1-1995机械制图螺纹及螺纹紧固件表⽰法GB/T 4459.2-2003机械制图齿轮表⽰法GB/T 4459.3-2000机械制图花键表⽰法GB/T 4459.4-2003机械制图弹簧表⽰法GB/T 4459.5-1999机械制图中⼼孔表⽰法GB/T 4459.6-1996机械制图动密封表⽰法GB/T 4459.7-1998机械制图滚动轴承表⽰法GB/T 19096-2003技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460-1984机械制图机构运动简图符号相关细节请查询中国标的细节GB 4457.4-84 《机械制图图线》GB 4457.5-84 《机械制图剖⾯符号》1 基本规则1.1 机件的真实⼤⼩应以图样上所注的尺⼨数值为依据，与图形的⼤⼩及绘图的准确度⽆关。
