水泵选型样本100X65-250

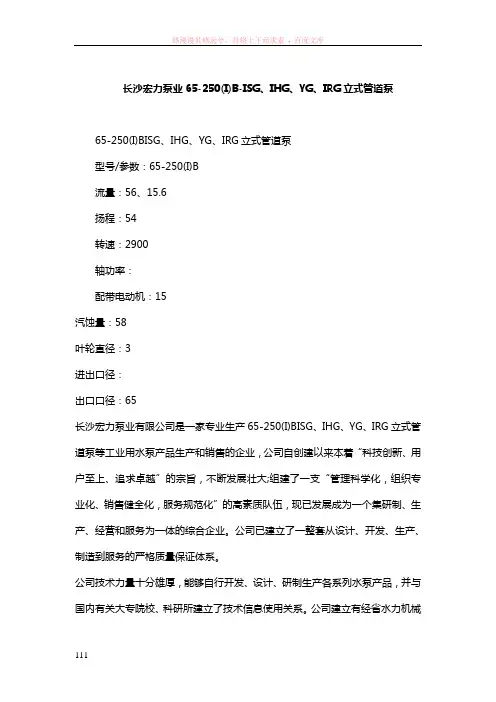

长沙宏力泵业65-250(I)B-ISG、IHG、YG、IRG立式管道泵65-250(I)BISG、IHG、YG、IRG立式管道泵型号/参数：65-250(I)B流量：56、15.6扬程：54转速：2900轴功率：配带电动机：15汽蚀量：58叶轮直径：3进出口径：出口口径：65长沙宏力泵业有限公司是一家专业生产65-250(I)BISG、IHG、YG、IRG立式管道泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。

公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。

公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。

公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。

公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。

公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。

其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。

我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。

并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。

一、专业健全的生产工艺公司实力雄厚，设备齐全，具有高频淬火、多功能热处理、铸造能力、热处理、锻造，经过处理后的叶轮、轴、密封环、导叶及核心的平衡装置，使用寿命是普通的产品的6倍以上，专业健全的工艺使产品使用、维护周期超越用户期望，为用户产生巨大的经济效益。

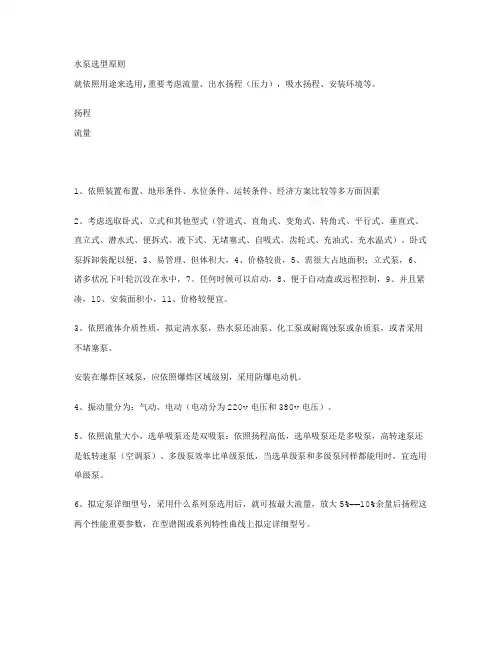

水泵选型原则就依照用途来选用,重要考虑流量、出水扬程（压力），吸水扬程、安装环境等。

扬程流量1、依照装置布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选取卧式、立式和其他型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。

卧式泵拆卸装配以便，3、易管理、但体积大，4、价格较贵，5、需很大占地面积；立式泵，6、诸多状况下叶轮沉没在水中，7、任何时候可以启动，8、便于自动盍或远程控制，9、并且紧凑，10、安装面积小，11、价格较便宜。

3、依照液体介质性质，拟定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。

安装在爆炸区域泵，应依照爆炸区域级别，采用防爆电动机。

4、振动量分为：气动、电动（电动分为220v电压和380v电压）。

5、依照流量大小，选单吸泵还是双吸泵：依照扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。

6、拟定泵详细型号，采用什么系列泵选用后，就可按最大流量，放大5%——10%余量后扬程这两个性能重要参数，在型谱图或系列特性曲线上拟定详细型号。

运用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选泵，但是这种抱负状况普通不会很少，普通会碰上下列几种状况：A、第一种：交点在特性曲线上方，这阐明流量满足规定，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差诸多，则选扬程较大泵。

或设法减小管路阻力损失。

B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范畴内，就初步定下此型号，然后依照扬程相差多少，来决定与否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，依照其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范畴内，应选扬程较小泵。

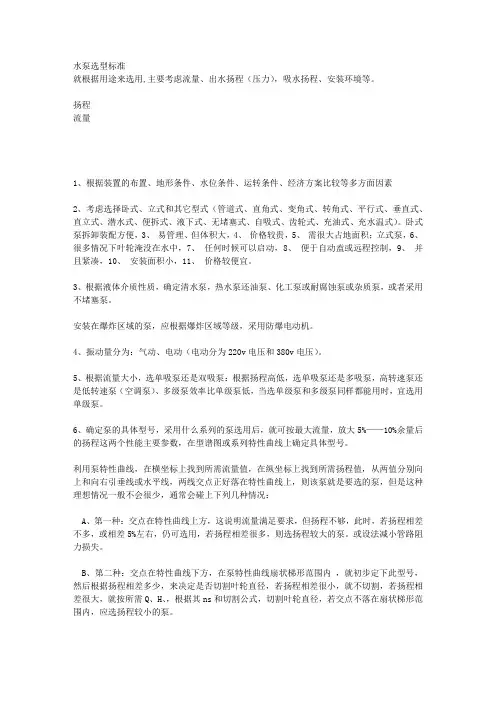

水泵选型标准就根据用途来选用,主要考虑流量、出水扬程（压力），吸水扬程、安装环境等。

扬程流量1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选择卧式、立式和其它型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。

卧式泵拆卸装配方便，3、易管理、但体积大，4、价格较贵，5、需很大占地面积；立式泵，6、很多情况下叶轮淹没在水中,7、任何时候可以启动,8、便于自动盍或远程控制，9、并且紧凑,10、安装面积小，11、价格较便宜。

3、根据液体介质性质，确定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。

安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。

4、振动量分为:气动、电动（电动分为220v电压和380v电压）。

5、根据流量大小，选单吸泵还是双吸泵:根据扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。

6、确定泵的具体型号，采用什么系列的泵选用后，就可按最大流量，放大5％-—10%余量后的扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。

利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线,两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般不会很少,通常会碰上下列几种情况：A、第一种:交点在特性曲线上方,这说明流量满足要求,但扬程不够，此时,若扬程相差不多，或相差5％左右，仍可选用，若扬程相差很多,则选扬程较大的泵。

或设法减小管路阻力损失.B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少,来决定是否切割叶轮直径，若扬程相差很小,就不切割，若扬程相差很大，就按所需Q、H、,根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。

水泵选择分析报告模板一、引言水泵是工业生产和生活中常用的流体输送设备，广泛应用于给排水、农田灌溉、船舶蓄能、工业流程、供暖制冷等领域。

为了满足不同需求的流量和扬程要求，选择合适的水泵变得尤为重要。

本报告将通过对水泵选择准则的分析，提供一个水泵选择的参考模板。

二、水泵选择准则1. 流量需求流量是选择水泵的首要依据。

在选择水泵时，需要第一步明确工艺需求中所需要的流量，包括瞬时最大流量和长时间平均流量，以确保水泵能够满足需求。

2. 扬程要求扬程是水泵输送水的高度，也是选择水泵的重要参数。

需根据工艺要求和实际场地高差等因素确定水泵的扬程范围，并在此基础上选择合适的水泵型号。

3. 功率及效率水泵的功率与效率直接关系到运行成本。

高效率的水泵可以更好地利用电能，降低消耗和维修费用。

在选择水泵时，应考虑功率和效率之间的平衡，选择合适的水泵型号，以实现经济、高效的运行。

4. 泵的类型根据使用场景和工艺要求，可以选择不同类型的水泵。

比如，离心泵适用于大流量、中小扬程的场合，而轴流泵则适用于大流量、大扬程的场合。

根据实际情况选择合适的泵类型，是保证水泵性能与使用效果匹配的关键。

5. 泵的材质水泵的材质与使用环境密切相关，不同场合下的水质和介质会对水泵进行腐蚀和磨损。

在选择水泵时，应根据介质的性质和流体特性，选择适当的材质以确保泵的长寿命和稳定性。

6. 维护保养水泵在使用过程中需要定期维护保养，保证性能和寿命。

因此，在选择水泵时，还需考虑供应商的售后服务能力和配套的维护服务。

三、案例分析为了更好地说明水泵的选择过程，我们以某公司的排水工程为例进行分析。

某排水工程以排水泵的运行为主要关注点。

根据实际工况，需求为每小时1500立方米的排水量，扬程为15米。

根据这个需求，我们进行水泵的选择如下：1. 流量需求：由于每小时1500立方米的流量需求，可根据曲线图来选购排水量符合要求的水泵。

2. 扬程要求：扬程为15米，选择工作曲线在这个扬程下有较高效率的水泵。

矿井排水毕业设计指导书李凡编重庆工程职业技术学院二○○八年三月一、 设计任务选型设计的任务是根据矿山具体条件，在现有产品中对水泵机组及管路进行合理的选择，以保证安全、经济、可靠地运转。

具体内容包括： （1）确定排水系统； （2）选定排水设备； （3）提出经济核算结果； （4）绘制泵房及管路布置图。

二、原始资料(1) 矿井同时开采水平数，井口及各水平标高；(2) 各开采水平的正常涌水量和最大涌水量，以及出现的时间； (3) 水的物理化学性质； (4) 矿井年产量； (5)井底车场布置图。

三、计算步骤和方法在选型计算中，必须遵守《煤矿安全规程》（简称“规程”）和《煤炭工业设计规范》（简称“规范”） 的有关规定。

具体步骤和方法如下。

1. 水泵的选型计算规程对主排水设备的水泵要求是：必须有工作、备用和检修的水泵，其中工作水泵的能力，应能在20h 内排出矿井24h 的正常涌水量（包括填充水和其它用水）。

备用水泵的能力，应不小于工作水泵能力的70％，并且工作水泵和备用水泵的总能力，应能在20h 内排出矿井24h 的最大涌水量。

检修水泵的能力，应不小于工作水泵能力的25％。

水文地质条件复杂或有突水危险的矿井，可根据具体情况，在主要泵房内预留安装一定数量水泵的位置，或另外增设水泵。

1）水泵必须的排水能力 正常涌水量时：q qQ B 2.12024==m 3／h 最大涌水量时max maxmax 2.12024q q Q B ==m 3／h 式中 q 、m ax q —— 分别为矿井的正常涌水量和最大涌水量，m 3/h 。

2）水泵必须的扬程gxp B H H H η+=，m式中： H p — 排水高度，取水泵房地板到井口垂高，m ；H x — 吸水高度，一般取H X =4～5m ；g η —管路效率。

对竖井，g η = 0.9～0.87；对斜井，当倾角α>300时，g η = 0.83～0.8；当α= 200～300时，g η = 0.8～0.77；当α＜200时，g η = 0.77～0.74。

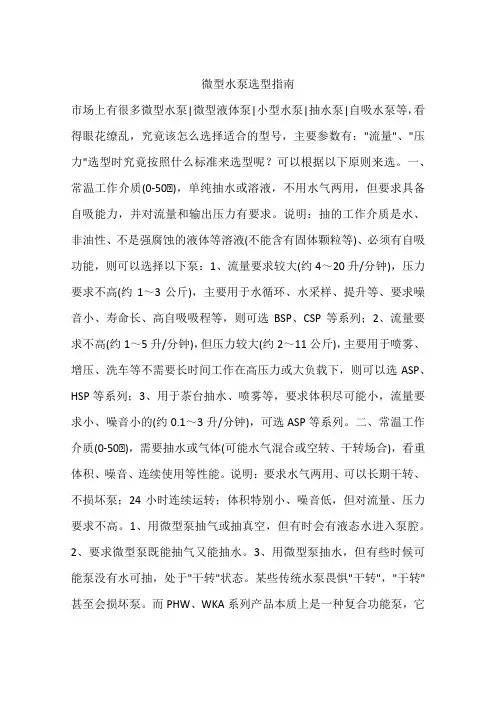

微型水泵选型指南市场上有很多微型水泵|微型液体泵|小型水泵|抽水泵|自吸水泵等，看得眼花缭乱，究竟该怎么选择适合的型号，主要参数有："流量"、"压力"选型时究竟按照什么标准来选型呢？可以根据以下原则来选。

一、常温工作介质(0-50℃)，单纯抽水或溶液，不用水气两用，但要求具备自吸能力，并对流量和输出压力有要求。

说明：抽的工作介质是水、非油性、不是强腐蚀的液体等溶液(不能含有固体颗粒等)、必须有自吸功能，则可以选择以下泵：1、流量要求较大(约4～20升/分钟)，压力要求不高(约1～3公斤)，主要用于水循环、水采样、提升等、要求噪音小、寿命长、高自吸吸程等，则可选BSP、CSP等系列；2、流量要求不高(约1～5升/分钟)，但压力较大(约2～11公斤)，主要用于喷雾、增压、洗车等不需要长时间工作在高压力或大负载下，则可以选ASP、HSP等系列；3、用于茶台抽水、喷雾等，要求体积尽可能小，流量要求小、噪音小的(约0.1～3升/分钟)，可选ASP等系列。

二、常温工作介质(0-50℃)，需要抽水或气体(可能水气混合或空转、干转场合)，看重体积、噪音、连续使用等性能。

说明：要求水气两用、可以长期干转、不损坏泵；24小时连续运转；体积特别小、噪音低，但对流量、压力要求不高。

1、用微型泵抽气或抽真空，但有时会有液态水进入泵腔。

2、要求微型泵既能抽气又能抽水。

3、用微型泵抽水，但有些时候可能泵没有水可抽，处于"干转"状态。

某些传统水泵畏惧"干转"，"干转"甚至会损坏泵。

而PHW、WKA系列产品本质上是一种复合功能泵，它集成了真空泵和水泵的功能，有人把它叫作"真空水泵"。

因此，在没有水的情况下，它会抽真空，有水的时候它就抽水。

无论是抽气状态还是抽水状态，都属于正常工作范畴，也就无所谓"干转"损伤。

1. 水泵选型1.1.离心泵离心泵是利用叶轮旋转而使水发生离心运动来工作的。

水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。

1、按叶轮数目来分类单级泵：即在泵轴上只有一个叶轮。

多级泵：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。

适用于高压的场合。

2、按泵轴位置来分类卧式泵：泵轴位于水平位置。

立式泵：泵轴位于垂直位置，适合用于占地比较集约的场合。

3、按安装高度分类自灌式离心泵：泵轴低于吸水池池面，启动时不需要灌水，可自动启动。

吸入式离心泵（非自灌式离心泵）：泵轴高于吸水池池面。

启动前，需要先用水灌满泵壳和吸水管道，然后驱动电机，使叶轮高速旋转运动，水受到离心力作用被甩出叶轮，叶轮中心形成负压，吸水池中水在大气压作用下进入叶轮，又受到高速旋转的叶轮作用，被甩出叶轮进入压水管道。

吸程一般可以达到3m。

卧式离心泵立式离心泵多级离心泵1.2.潜水泵潜水泵适用于深井提升，但是对于水质要求高的池体（如清水池）不宜使用潜水泵。

大流量的潜水泵为方便检修配套耦合装置，小流量的泵为节省投资可考虑移动式安装。

潜水泵上方要预留设备检修口，设计最低水位要考虑浸泡潜水泵电机，以防止水泵过热损坏电机。

安装方式如下。

1.3.穿墙泵穿墙泵大流量，低扬程，适用于污水处理厂混合液回流、反硝化脱氮的专用设备。

1.4.轴、混流潜水泵轴流潜水泵低扬程、大流量场合，适用于污水处理厂混合液回流、反硝化脱氮的专用设备。

安装方式如下。

1.5.螺杆泵单螺杆泵是一种内啮合的密闭式螺杆泵，属转子式容积泵。

主要工作部件由具有双头螺旋空腔的定子和在定子孔内与其啮合的单头螺旋螺杆即转子组成。

当输入轴通过万向节驱动转子绕定子作行星回转时，定子与转子付就连续啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，输入介质从吸入端流经定子-转子付输送至压出端，输入密封腔的介质流过定子而不被搅动和破坏。

KP系列中开双吸泵7.运行条件 19泵送介质 19环境温度和海拔高度 19轴封 19压力 19流量 19性能曲线和数据 20 8.如何阅读性能曲线 20曲线适用原则 21性能测试 21目击测试 219. 性能曲线 222极 22 4极 246极 36图1 PACO KP 系列水平中开双吸离心泵农业灌溉• 农田排灌（排涝）取水和送水• 农场喷灌和滴灌系统水输送• 水产养殖池塘水输送图2 泵和电机共用底座图4光泵无底座KP 6极KP1020-3/4●●●KP1024-3/4●●●KP1220-5/6●●KP1220-7/8●●KP1213-1/2●●●1）详细的结构介绍见结构说明。

带机械密封的结构型式跟填料密封结构的泵有所不同。

85674图5 KP泵铭牌示例序号描述1产品编号2泵型号3订单序列号4生产日期5叶轮直径6额定扬程7额定流量8额定转速图 6 结构型式1 剖视图（整体式机械密封腔结构）图 7 结构型式 2剖视图（分体式机械密封腔结构）图8 KP泵端视图（非驱动端）58密封盖灰铸铁58a螺栓不锈钢66O型圈NBR 67a轴套螺母，右旋螺纹铜67b轴套螺母，左旋螺纹铜72a垫片植物纤维76铭牌不锈钢79挡水圈橡胶105轴封109O型圈NBR 109a O型圈NBR 110O型圈NBR 113轴承座灰铸铁113c轴承压盖，驱动端灰铸铁113d轴承压盖，非驱动端灰铸铁113e垫片植物纤维113f唇形密封, 非驱动端NBR 113g唇形密封, 驱动端NBR 114螺栓碳钢114a螺栓碳钢114b螺栓碳钢116轴套不锈钢116a轴套,驱动端不锈钢116b轴套,非驱动端不锈钢116c轴套不锈钢116d轴套不锈钢116e紧定螺钉不锈钢124密封腔灰铸铁195油嘴铜图12 双吸叶轮示意图图11 泵轴所有叶轮均按照ISO1940 G6.3级标准做动平衡试验。

图14 挠性叠片联轴器图16 B型橡胶波纹管机械密封示意图填料密封填料箱结构包括浸渍石墨填料环等。

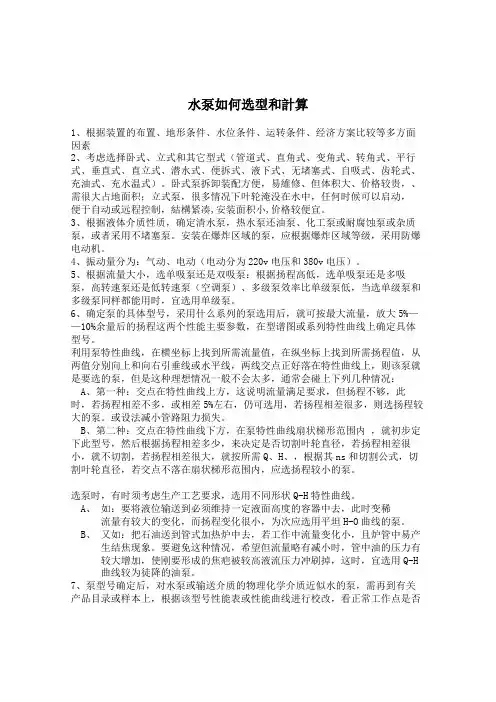

水泵如何选型和計算1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选择卧式、立式和其它型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。

卧式泵拆卸装配方便，易維修、但体积大、价格较贵，、需很大占地面积；立式泵，很多情况下叶轮淹没在水中，任何时候可以启动，便于自动或远程控制，結構紧凑,安装面积小,价格较便宜。

3、根据液体介质性质，确定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。

安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。

4、振动量分为：气动、电动（电动分为220v电压和380v电压）。

5、根据流量大小，选单吸泵还是双吸泵：根据扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。

6、确定泵的具体型号，采用什么系列的泵选用后，就可按最大流量，放大5%——10%余量后的扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。

利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般不会太多，通常会碰上下列几种情况：A、第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。

或设法减小管路阻力损失。

B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。

选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。

水泵的选型手册[1]水泵的选型手册水泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2、必须满足介质特性的要求。

对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。

对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3、机械方面可靠性高、噪声低、振动小。

4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

因此除以下情况外，应尽可能选用离心泵:有计量要求时，选用计量泵扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.扬程很低,流量很大时,可选用轴流泵和混流泵。

介质粘度较大(大于650~1000mm2/s)时，可考虑选用转子泵或往复泵(齿轮泵、螺杆泵)介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。

对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动(电动)隔膜泵。

二、水泵的选型依据泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计院工艺设计中能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型:化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

作为循环水池的重要用泵，循环水泵选什么泵比较好：
（1）单台循环水泵流量如需要比较大，可以选用大流量离心泵，该泵效率比较高，流量扬程比较稳定。

（2）多台相同型号的循环水泵并联运行，同时向一套或多套装置提供冷却水，可以选用ISW卧式离心泵,该泵也叫做空调水循环泵。

（3）不同装置的冷却水水质不同，选型时需要考虑水质情况，例如污垢、颗粒含量以及氯离子含量等，如有颗粒可以选用排污泵系列。

（4）由于水池高度和水位的限制，液位比泵低可以选用自吸泵产品。

（5）采用多种驱动方式，除电动机驱动外，还可以采用柴油机机作为驱动机。

（6）可靠性要求高，循环水泵出现故障，将会影响相关工艺装置的运行，循环水泵需设置必要的轴承振动和温度监测保护，进行实时监测。

（7）锅炉用热水循环可以选用热水循环泵,该循环水泵温度最高可以做到240度左右。

（8）水泵的备用功率为20%-30%,所以在选型时应该考虑水泵的电机功率适当加大一点。

如果液位比beng泵低建议选用自吸泵产品。

IS100-65-250型单级单吸离心清水泵选型参数,IS型单级单吸离心泵价格,生产厂家,三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。

IH100-65-250A型单级单吸化工离心泵 IH100-65-250A型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH100-65-250A型单级单吸化工离心泵型号意义：　IH100-65-250A型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH100-65-250A型单级单吸化工离心泵产品特点：　IH100-65-250A型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH100-65-250A型单级单吸化工离心泵旋转方向： IH100-65-250A型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
