水准仪i角检验和校正方法

水准仪i角检验方法水准仪是一种测量仪器，用于测量地面的水平和垂直方向的角度。

在进行测量时，我们需要对水准仪的角度进行检验，以确保其测量结果的准确性。

下面将介绍水准仪角度检验的方法和步骤。

水准仪角度检验的方法主要包括视线反转法和比较测量法两种。

1. 视线反转法视线反转法是一种常用的水准仪角度检验方法，其基本原理是在水平面上设置两个点，通过视线反转的方法来检验水准仪的角度。

（1）首先在平坦的地面上设置两个相距较远的标志点，使它们处于同一水平线上。

（2）在第一个标志点处设置水准仪，并调整其使其准确指向第二个标志点。

（3）记录水准仪的读数，例如为a1。

（4）将水准仪移动到第二个标志点处，并重新调整使其指向第一个标志点。

（5）再次记录水准仪的读数，例如为a2。

（6）如果水准仪没有发生故障或误差，那么a1和a2应该非常接近，否则就需要进行调整或修理。

2. 比较测量法比较测量法是另一种水准仪角度检验的方法，其基本原理是通过比较不同水准仪的测量结果来检验其角度。

（1）准备两台水准仪，并将它们同时安放在同一水平面上。

（2）通过调整其中一台水准仪，使其准确指向另一台水准仪。

（3）记录两台水准仪的读数，例如为a1和b1。

（4）交换两台水准仪的位置，并重新调整使它们指向对方。

（5）再次记录两台水准仪的读数，例如为a2和b2。

（6）通过比较a1和a2、b1和b2的差值来判断水准仪的角度是否有误差。

无论采用何种方法，水准仪的角度检验都需要严格遵循以下步骤：步骤一：选择合适的检验工具和标志点，确保能够准确、快速地完成检验过程。

步骤二：在进行检验之前，应对水准仪进行灵敏度和零点的校准，以确保其工作正常。

步骤三：在进行检验时，需要注意环境因素的影响，例如风力、温度等，尽量选择在天气稳定的环境进行检验。

步骤四：在检验过程中，要严格按照操作规程进行，避免人为因素对测量结果产生影响。

总之，水准仪角度检验是保证其测量准确性和稳定性的重要环节，只有经过严格的检验过程，才能确保水准仪在实际测量中能够准确反映地面的水平和垂直方向的角度，从而为工程测量和建筑工程提供准确的数据支持。

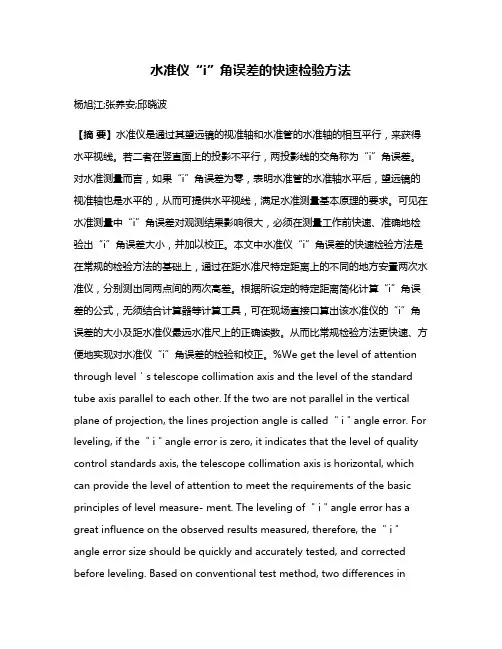

水准仪“i”角误差的快速检验方法杨旭江;张养安;邱晓波【摘要】水准仪是通过其望远镜的视准轴和水准管的水准轴的相互平行，来获得水平视线。

若二者在竖直面上的投影不平行，两投影线的交角称为“i”角误差。

对水准测量而言，如果“i”角误差为零，表明水准管的水准轴水平后，望远镜的视准轴也是水平的，从而可提供水平视线，满足水准测量基本原理的要求。

可见在水准测量中“i”角误差对观测结果影响很大，必须在测量工作前快速、准确地检验出“i”角误差大小，并加以校正。

本文中水准仪“i”角误差的快速检验方法是在常规的检验方法的基础上，通过在距水准尺特定距离上的不同的地方安置两次水准仪，分别测出同两点间的两次高差。

根据所设定的特定距离简化计算“i”角误差的公式，无须结合计算器等计算工具，可在现场直接口算出该水准仪的“i”角误差的大小及距水准仪最远水准尺上的正确读数。

从而比常规检验方法更快速、方便地实现对水准仪“i”角误差的检验和校正。

%We get the level of attention through level＇s telescope collimation axis and the level of the standard tube axis parallel to each other. If the two are not parallel in the vertical plane of projection, the lines projection angle is called ＂i＂angle error. For leveling, if the ＂i＂angle error is zero, it indicates that the level of quality control standards axis, the telescope collimation axis is horizontal, which can provide the level of attention to meet the requirements of the basic principles of level measure- ment. The leveling of ＂i＂angle error has a great influence on the observed results measured, therefore, the ＂i＂angle error size should be quickly and accurately tested, and corrected before leveling. Based on conventional test method, two differences inelevation between two points were measured by setting level twice in different places in a certain distance from standard scale. Depending on the particular set calculated from the simplified ＂i＂ angle error of the formula, without the aid of computational tools such as calculators, the size of ＂i＂angle error of level can be got, as well as the correct reading farthest from the level on the standard scale. Compared with conventional testing methods, this method is more faster and convenient to test and correct level s＂ i＂ angle error.【期刊名称】《杨凌职业技术学院学报》【年(卷),期】2012(011)002【总页数】2页(P40-41)【关键词】“i”角误差;高差;视准轴;水准轴;水准测量【作者】杨旭江;张养安;邱晓波【作者单位】杨凌职业技术学院,陕西杨凌712100;杨凌职业技术学院,陕西杨凌712100;西北综合勘察设计研究院,陕西西安710003【正文语种】中文【中图分类】TH712满足视准轴与水准轴平行，就能保证水准仪在精平后视线严格的水平，这是水准仪进行水准测量的基础和关键。

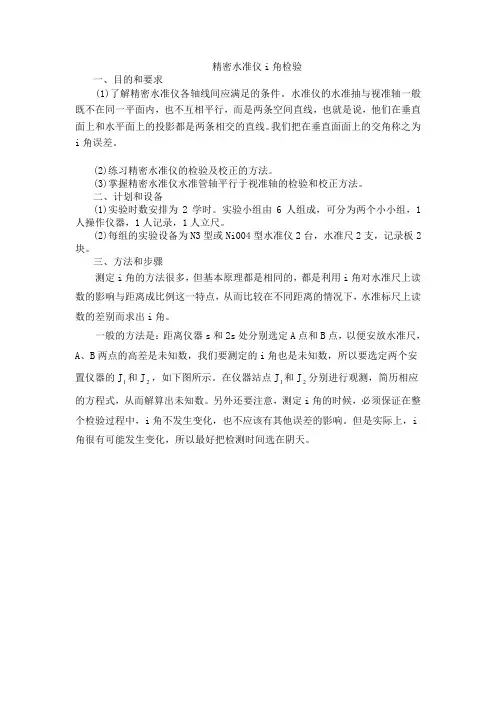

精密水准仪i角检验一、目的和要求(1)了解精密水准仪各轴线间应满足的条件。

水准仪的水准抽与视准轴一般既不在同一平面内，也不互相平行，而是两条空间直线，也就是说，他们在垂直面上和水平面上的投影都是两条相交的直线。

我们把在垂直面面上的交角称之为i角误差。

(2)练习精密水准仪的检验及校正的方法。

(3)掌握精密水准仪水准管轴平行于视准轴的检验和校正方法。

二、计划和设备(1)实验时数安排为2学时。

实验小组由6人组成，可分为两个小小组，1人操作仪器，1人记录，1人立尺。

(2)每组的实验设备为N3型或Ni004型水准仪2台，水准尺2支，记录板2块。

三、方法和步骤测定i角的方法很多，但基本原理都是相同的，都是利用i角对水准尺上读数的影响与距离成比例这一特点，从而比较在不同距离的情况下，水准标尺上读数的差别而求出i角。

一般的方法是：距离仪器s和2s处分别选定A点和B点，以便安放水准尺，A、B两点的高差是未知数，我们要测定的i角也是未知数，所以要选定两个安置仪器的J1和J2，如下图所示。

在仪器站点J1和J2分别进行观测，简历相应的方程式，从而解算出未知数。

另外还要注意，测定i角的时候，必须保证在整个检验过程中，i角不发生变化，也不应该有其他误差的影响。

但是实际上，i 角很有可能发生变化，所以最好把检测时间选在阴天。

在J1测站上，照准水准尺A和B，水准尺上读数是a1和b1当i角=0时，水平视线在水准尺上的正确读数应该是a1'和b1'，所以由于i角误差引起的误差分别为Δ和2Δ。

同理，在J2测站上，照准水准尺A和B，水准尺上读数是a2和b2，正确读数应该是a2'和b2'，其存在的真实误差分别是2Δ和Δ。

在测站J1和J2上得到A、B点的正确高差分别为h1'=a1'-b1'=（a1-Δ）-（b1-2Δ）=a1-b1+Δh1'=a2'-b2'=（a2-2Δ）-（b2-Δ）=a2-b2-Δ如果不顾及其他误差的影响，则应该存在h1'=h2'，所以由以上两个方程式可以得：2Δ=（a2-b2）-（a1-b1）式中（a2-b2）和（a1-b1）是仪器存在i角的时候，分别在测站点J2和J1上侧得A，B两点间的观测高差，以h1和h2表示，则上式可以写为2Δ=h 2-h 1Δ=21（h 2-h 1） 由示意图可知道Δ=i"s ×〞ρ1 i"=s〞ρ×Δ 为了简化计算在选择测站时，我们测定距离s=20.6m ，则i"=10Δ（Δ的单位为mm ）经过查找资料所得， 水准仪的i 角误差应该不超过 15",如果经过检验此精密水准仪的i 角不超过15"，所以可进行水准测量。

水准仪i角的检验和校正一、i角的概念水准仪望远镜的视准轴与水准管轴在理论上应该是平行关系，但是实际上视准轴与水准管轴都存在着夹角，我们把这个夹角在竖直面上的投影成为i角。

i 角误差是影响水准仪精度的最大因素，因此长时间使用的水准仪需要进行i角的检验与校正。

在四等水准测量中，i角不大于20"就符合规范要求。

当水准仪位于两尺正中间时，可以消除i角误差。

i角示意图二、i角的检验和校正方法一检验1）两尺之间相距80m,仪器架在两尺正中间，读出两尺黑面中丝的读数，算出两尺间的高差，在改变仪器高，第二次测出两尺间的高差，取两次的平均值记为h1.。

（两次读数差值必须在在5mm内）。

2）仪器架在一个尺的外侧距此尺2~3m的地方，分别读出两尺黑面中丝的读数，则近尺读数为b，远尺读数为a，算出两尺的高差h2。

3）比较h1与h2之间的差值，如果绝对值在7之内，则符合规范，不需要校正。

如果超出7，则i角超限，需要校正。

注释：tani=（h2-h1）/s（i代表i角,s代表两尺之间的距离，s=80m）由高数极限可推出i=(h2-h1 )/si的单位为弧度制，可转化为i=(h2-h1 )ρ/s(其中，ρ=180*3600"/π=206265″)由于i角不能大于20", 所以h2-h1 =20"*80*1000/206265=7.75单位为mm.校正在2）的位置保持仪器不动，转动微倾螺旋使仪器的十字丝中丝在最远处水准尺上的读数为b+h1.松开水准管左右螺钉，调节水准管上下螺钉使水准管气泡居中（精平）。

在完成校正后，旋紧左右螺钉。

注释：因为h1为在两尺正中间时所测的高差，不受i角影响，可以认为是正确的读数。

读b的水准尺距离仪器很近，忽略了i角的影响，认为是正确读数。

可设远处水准尺正确读数为x，则x-b=h1，因此可以得到远处水准尺x的正确读数为x=b+h1。

此时读书正确，调节水准管。

注意在校正过程时是反复多次的，在完成校正时应该再次检查是否合格。

水准仪的检验与校正公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

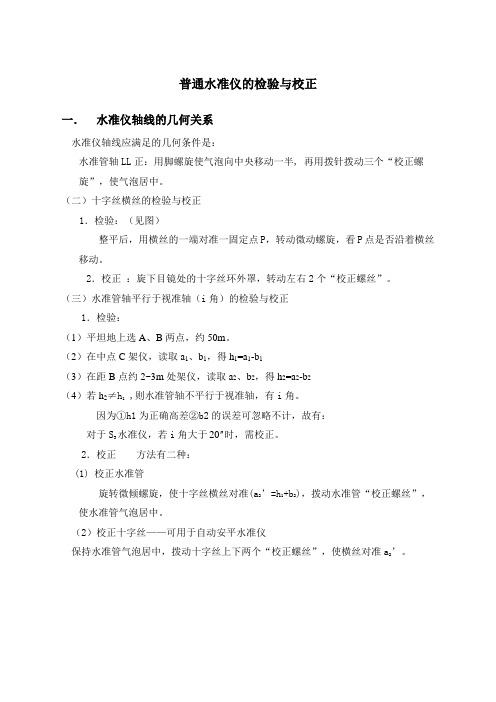

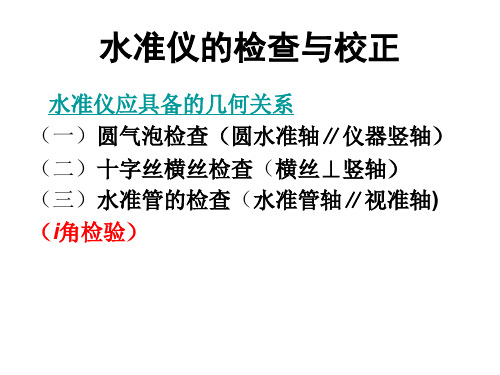

普通水准仪的检验与校正
一．水准仪轴线的几何关系
水准仪轴线应满足的几何条件是：
水准管轴LL正：用脚螺旋使气泡向中央移动一半, 再用拨针拨动三个“校正螺旋”，使气泡居中。

（二）十字丝横丝的检验与校正
1．检验：（见图）
整平后，用横丝的一端对准一固定点P，转动微动螺旋，看P点是否沿着横丝移动。

2．校正：旋下目镜处的十字丝环外罩，转动左右2个“校正螺丝”。

（三）水准管轴平行于视准轴（i角）的检验与校正
1．检验：
（1）平坦地上选A、B两点，约50m。

（2）在中点C架仪，读取a
1、b
1
，得h
1
=a
1
-b
1
（3）在距B点约2~3m处架仪，读取a
2、b
2
，得h
2
=a
2
-b
2
（4）若h
2≠h
1
,则水准管轴不平行于视准轴，有i角。

因为①h1为正确高差②b2的误差可忽略不计，故有：
对于S
3
水准仪，若i角大于02''时，需校正。

2．校正方法有二种：
(1)校正水准管
旋转微倾螺旋，使十字丝横丝对准(a
2’=h
1
+b
2
)，拨动水准管“校正螺
丝”，使水准管气泡居中。

（2）校正十字丝——可用于自动安平水准仪
保持水准管气泡居中，拨动十字丝上下两个“校正螺丝”，使横丝对准a
2
’。

程度仪i角考验战矫正要领之阳早格格创做什么是程度仪的i角程度仪的视准轴正在笔曲目标与程度轴的夹角.程度仪爆收i角变更的本果：是仪器自己的结构与中业处事条件的变更而致仪器中的十字丝是牢固正在上下的V形槽中底下的V形槽由弹簧收撑着上头是一个压紧安排螺丝.由于果里里与中界环境条件的变更如温度、干度、振动的变更它会爆收i角微弱的变更大概者由于其余内应力的变更而爆收分歧程度的变更也是缺累为偶的.正在用户证明书籍中已粗确程度仪的i角可由用户自止安排.请参照程度仪证明书籍自止安排.当前再扼本天介绍程度仪i角的测定办法如图所示将程度仪置仄正在两收程度标尺的中间仪器距标尺约30米大概40米前后约莫等距离读与标尺上的读数得到两面的下好值.搬家仪器至两收标尺的一内侧大概中侧均可此时仪器至标尺近距离的标尺不过几米而近距离的标尺已是几十米.共样丈量那两面的下好值如果两次测得的下好相等证明仪器i角为整.下好没有等便证明仪器存留着i角的缺面.如：仪器正在中间读与A尺的读数a10962B尺的读数b11062仪器正在一侧读与A尺的读数a20835B尺的读数b20933h1106209620100 h2093308350098h00980100 2 mm按小角公式估计i角iΔ·ρs = 2 mm × 206265” / 60000mm = 41 / 6 ” = 7”i角的测定也不妨依照将程度仪不妨搁置正在两收程度标尺两中侧的圆法测定仪器的i角.讲理是一般的粗确的a4值是a4 = a1’- a2’+ a3’程度仪i角的允许缺面程度仪i角允许缺面的观念该当道有三圆里的涵义也是三种情况下1. 出厂时工厂调校的允许缺面、2. 用户调校时的允许缺面、3. 丈量等第大概确定所央供的允许缺面.如徕卡NA2 i角的允许缺面出厂调校为±8”用户调校为±20”然而是根据尔国国家程度丈量典型战工程丈量典型的央供用于一、两等火准丈量的程度仪仪器的i角没有该超出15”用于三、四等程度测量的仪器仪器的i角没有该超出20”.所以正在用徕卡程度仪NA2加GPM3测微分划板举止一、两等程度测量时仪器的i角必须调校至15”以内正在举止三等以下程度丈量时仪器的i角应正在20”以内.改正程度仪i角的要领便是转化V形槽上头螺丝钉的位子旋进大概旋出.仪器处正在分歧的位子请注意加减标记.伙伴们仪器通过少途输送、仪器通过少久做业、仪器收配环境的没有竭变更、均大概使程度仪的i角爆收变更所以时常性天、自觉天、定期天查看与安排程度仪的i角没有然而是保证丈量粗度的需要也是咱们丈量人员的好德.。

以下为水准仪的检验与校正：一、目的和要求（1）了解微倾式水准仪各轴线应满足的条件。

（2）掌握水准仪检验和校正的方法。

（3）要求校正后，i角值不超过20″，其它条件校正到无明显偏差为止。

二、仪器和工具水准仪1台，水准尺2支，尺垫2个，钢尺1把，校正针1根，小螺丝旋具1个，记录板1块。

三、方法与步骤1．圆水准器轴平行于仪器竖轴的检验与校正（1）检验转动脚螺旋，使圆水准器气泡居中，将仪器绕竖轴旋转180?。

如果气泡仍居中，则条件满足；如果气泡偏出分划圈外，则需校正。

（2）校正先转动脚螺旋，使气泡移动偏歪值的一半，然后稍旋松圆水准器底部中央固定螺钉，用校正针拨动圆水准器校正螺钉，使气泡居中。

如此反复检校，直到圆水准器转到任何位置时，气泡都在分划圈内为止。

最后旋紧固定螺钉。

2．十字丝中丝垂直于仪器竖轴的检验与校正（1）检验严格置平水准仪，用十字丝交点瞄准一明显的点状目标M，旋紧水平制动螺旋，转动水平微动螺旋。

如果该点始终在中丝上移动，说明此条件满足；如果该点离开中丝，则需校正。

（2）校正卸下目镜处外罩，松开四个固定螺钉，稍微转动十字丝环，使目标点M与中丝重合。

反复检验与校正，直到满足条件为止。

再旋紧四个固定螺钉。

3．水准管轴平行于视准轴的检验与校正（1）检验，在地面上选择A、B两点，其长度约为60～80m。

在A、B两点放置尺垫，先将水准仪置于AB的中点C，读立于A、B尺垫上的水准尺，得读数为a1和b1，则高差h1＝a1－b1，改变仪器高度，又读得a1′和b1′得高差h1′＝a1′－b1′。

若h1－h1′≤±3mm，则取两次高差的平均值，作为正确高差hAB。

然后将仪器搬至B点附近（距B点2～3m），瞄准B点水准尺，精平后读取B点水准尺读数b2′，再根据A、B两点间的高差hAB，可计算出A点水准尺的视线水平时的读数a2′＝b2′+hAB，瞄准A点上的水准尺，精平后读取A 点上水准尺读数a2，根据a2′与a2的差值计算i角值如果i角值＜±20″，说明此条件满足，如果i角值≥±20″，则需校正。

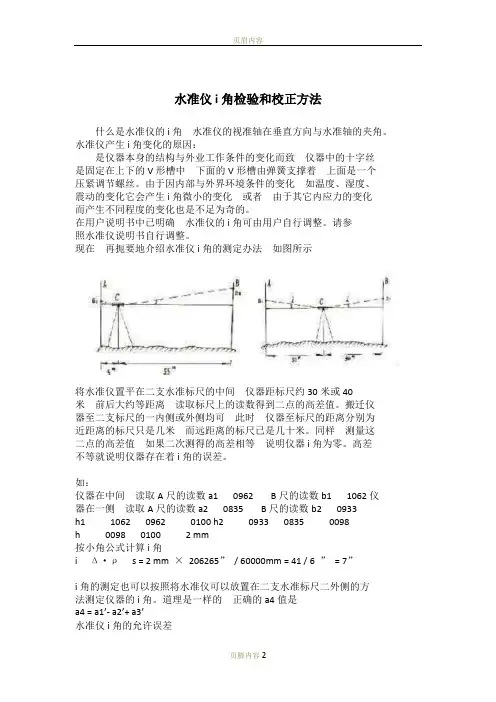

水准仪i角检验和校正方法什么是水准仪的i角水准仪的视准轴在垂直方向与水准轴的夹角。

水准仪产生i角变化的原因：是仪器本身的结构与外业工作条件的变化而致仪器中的十字丝是固定在上下的V形槽中下面的V形槽由弹簧支撑着上面是一个压紧调节螺丝。

由于因内部与外界环境条件的变化如温度、湿度、震动的变化它会产生i角微小的变化或者由于其它内应力的变化而产生不同程度的变化也是不足为奇的。

在用户说明书中已明确水准仪的i角可由用户自行调整。

请参照水准仪说明书自行调整。

现在再扼要地介绍水准仪i角的测定办法如图所示将水准仪置平在二支水准标尺的中间仪器距标尺约30米或40米前后大约等距离读取标尺上的读数得到二点的高差值。

搬迁仪器至二支标尺的一内侧或外侧均可此时仪器至标尺的距离分别为近距离的标尺只是几米而远距离的标尺已是几十米。

同样测量这二点的高差值如果二次测得的高差相等说明仪器i角为零。

高差不等就说明仪器存在着i角的误差。

如：仪器在中间读取A尺的读数a10962B尺的读数b11062仪器在一侧读取A尺的读数a20835B尺的读数b20933h1106209620100 h2093308350098h00980100 2 mm按小角公式计算i角iΔ·ρs = 2 mm ×206265”/ 60000mm = 41 / 6 ”= 7”i角的测定也可以按照将水准仪可以放置在二支水准标尺二外侧的方法测定仪器的i角。

道理是一样的正确的a4值是a4 = a1’- a2’+ a3’水准仪i角的允许误差水准仪i角允许误差的概念应该说有三方面的涵义也是三种情况下的不同要求1. 出厂时工厂调校的允许误差、2. 用户调校时的允许误差、3. 测量等级或规定所要求的允许误差。

如徕卡NA2 i角的允许误差出厂调校为±8”用户调校为±20”但是根据我国国家水准测量规范和工程测量规范的要求用于一、二等水准测量的水准仪仪器的i角不应超过15”用于三、四等水准测量的仪器仪器的i角不应超过20”。

电子水准仪i角检验校正The document was finally revised on 2021数字水准仪i角检验校正i角的产生:水准仪产生i角变化的原因是仪器本身的结构与外业工作条件的变化而至，仪器中的十字丝是固定在上下的V形槽中，下面的V形槽由弹簧支撑着，上面是一个压紧调节螺丝。

由于内部与外界环境条件的变化，如温度、湿度、震动的变化它会产生i角微小的变化；或者，由于其它内应力的变化而产生不同程度的变化也是不足为奇的。

富斯特乃尔法纳保尔法库卡马可法日本方法实际测试分析与结论1、四中方法均是把检验和校正结合为一体，经实际测试，检验之后仪器可自动完成校正，使i角达到允许的范围内，符合国家水准测量规范要求。

2、四种犯法的对比分析（1）四种方法的基本原理相同，都是立两个水准尺，把水准仪不仅安置在两个水准尺的中间处，而且安置在距两个水准尺距离不同的地方，所以所测得到的两个立尺点之间的高差会受到i角的影响，这样一来，就可以利用仪器的两个不同位置所测得到两个立尺点之间的高差不同，求出i角的大小。

（2）采用三种不同方法时，两次安置水准仪时，水准仪的移动距离不同，参见表1。

（3）采用四种不同方法时，水准仪和水准尺之间的相对位置不同，参见表2。

3、水准仪i角的允许误差水准仪i角允许误差的概念应该说有三方面的涵义，也是三种情况下的不同要求；出厂时工厂调校的允许误差、用户调校时的允许误差、测量等级或规定所要求的允许误差。

如莱卡NA2 i角的允许误差：（1）出厂调校为：±8″，（2）用户调校为：±20″，但是根据我国国家水准测量规范和工程测量规范的要求，用于一、二等水准测量的水准仪，仪器的i角不应超过15″，所以在进行沉降观测过程中，施工单位必须每月进行i角检验，并保证i角必须调校在15″以内表1 两次安置水准仪时，水准仪的移动距离表2 四种不同方法对水准仪和水准尺的相对位置。

天宝DiNi03数字水准仪i角误差检校方法及分析1 前言随着电子技术的迅猛发展，数字水准仪在高程控制测量中被广泛应用。

它集电子图像处理、计算机于一体，以条码间隔影像信息与图像信号进行数学处理的测量原理，自动采集测量数据、信息处理和自动记录每一个观测值，从而实现水准测量。

虽然数字水准仪具有将测定的i角存入机内，并对所测数据按该i角进行自动修正功能，但仪器i角受外界温度、湿度、振动的影响而瞬时变化的现象仍然存在。

因此天宝DiNi03系列数字水准仪i角问题研究显得尤为重要。

目前，关于i角的检校方法，许多测量学类教材中，就提供了一种广泛采用的方法，电子水准仪的自动化检校更是大大提高了检校水准仪i角的速度。

在评定水准仪i角的精度上，也出现了一些成果，既有定性的也有定量的，国内外对水准仪的i角全部采用平行光管进行检验和校正，该仪器设备价格昂贵，一般都是送专门的测绘仪器检定机构进行检校，而项目承担单位如果自己对水准仪的i 角进行检校，大都是在室外安置仪器、立尺进行，该方法需要人员多、误差大、作业条件差。

尽管这方面工作之前有人进行过研究，诸如DS3、徕卡系列、蔡司系列水准仪i角的研究，但对于天宝DiNi03系列数字水准仪i角误差检校方法与误差分析这方面，尚未做出过系统地分析，笔者因工作关系，对天宝DiNi03系列数字水准仪较为熟悉，仍可以在这方面做一些深入的探究工作。

2天宝DiNi03数字水准仪简介2.1 仪器简介天宝DiNi03数字水准仪是世界上精度最高的数字水准仪，附带的随机软件可全自动进行数据处理，在高精度的水准网观测、测绘成果质量检查项目中天宝DiNi03数字水准仪都能提供精确的观测结果和可靠的数据保证。

2.2 主要精度指标天宝DiNi03数字水准仪的具体参数如下：性能指标性能内容每公里往返精度0.3mm测量范围 1.5-100m补偿精度±15′自动安平精度±0.2″望远镜倍率32倍100m视野 2.8m最低视距0.6m2.3 仪器工作原理天宝DiNi03数字水准仪，它是在自动安平水准仪的基础上发展起来的。

1. 数年的经验告诉我们，水准仪仅仅是i角的正常变化不属于保修范围，恳请不要邮寄千里之外厂家仪器维修中心调节，请用户或我们当地服务中心工作人员协助测定与调整。

2. 水准仪产生i角变化的原因是仪器本身的结构与外业工作条件的变化而致，仪器中的十字丝是固定在上下的V形槽中，下面的V形槽由弹簧支撑着，上面是一个压紧调节螺丝。

由于因内部与外界环境条件的变化，如温度、湿度、震动的变化它会产生i角微小的变化，或者，由于其它内应力的变化而产生不同程度的变化也是不足为奇的。

3. 在用户说明书中已明确，水准仪的i角可由用户自行调整。

请参照水准仪说明书自行调整。

4. 什么是水准仪的i角？水准仪的视准轴在垂直方向与水准轴的夹角。

5. 现在，再扼要地介绍水准仪i角的测定办法，如图所示：将水准仪置平在二支水准标尺的中间，仪器距标尺约30米或40米，前后大约等距离，读取标尺上的读数得到二点的高差值。

搬迁仪器至二支标尺的一内侧或外侧均可，此时，仪器至标尺的距离分别为近距离的标尺只是几米，而远距离的标尺已是几十米。

同样，测量这二点的高差值，如果二次测得的高差相等，说明仪器i角为零。

高差不等就说明仪器存在着i角的误差。

如：仪器在中间，读取A尺的读数a1＝0962，B尺的读数b1＝1062仪器在一侧，读取A尺的读数a2＝0835，B尺的读数b2＝0933h1＝－1062＋0962＝－0100h2＝－0933＋0835＝－0098h＝－0098＋0100＝＋2 mm按小角公式计算i角；i＝Δ·ρ／s = 2 mm × 206265” / 60000mm = 41 / 6 ” = 7”6. 水准仪i角的允许误差水准仪i角允许误差的概念应该说有三方面的涵义，也是三种情况下的不同要求；出厂时工厂调校的允许误差、用户调校时的允许误差、测量等级或规定所要求的允许误差。

如徕卡NA2i角的允许误差：出厂调校为：±8”，用户调校为：±20”，但是，根据我国国家水准测量规范和工程测量规范的要求，用于一、二等水准测量的水准仪，仪器的i角不应超过15”，用于三、四等水准测量的仪器，仪器的i角不应超过20”。

数字水准仪i角检验校正i角的产生:水准仪产生i角变化的原因是仪器本身的结构与外业工作条件的变化而至，仪器中的十字丝是固定在上下的V形槽中，下面的V形槽由弹簧支撑着，上面是一个压紧调节螺丝。

由于内部与外界环境条件的变化，如温度、湿度、震动的变化它会产生i角微小的变化；或者，由于其它内应力的变化而产生不同程度的变化也是不足为奇的。

实际测试分析与结论1、四中方法均是把检验和校正结合为一体，经实际测试，检验之后仪器可自动完成校正，使i角达到允许的范围内，符合国家水准测量规范要求。

2、四种犯法的对比分析（1）四种方法的基本原理相同，都是立两个水准尺，把水准仪不仅安置在两个水准尺的中间处，而且安置在距两个水准尺距离不同的地方，所以所测得到的两个立尺点之间的高差会受到i角的影响，这样一来，就可以利用仪器的两个不同位置所测得到两个立尺点之间的高差不同，求出i角的大小。

（2）采用三种不同方法时，两次安置水准仪时，水准仪的移动距离不同，参见表1。

（3）采用四种不同方法时，水准仪和水准尺之间的相对位置不同，参见表2。

3、水准仪i角的允许误差水准仪i角允许误差的概念应该说有三方面的涵义，也是三种情况下的不同要求；出厂时工厂调校的允许误差、用户调校时的允许误差、测量等级或规定所要求的允许误差。

如莱卡NA2 i角的允许误差：（1）出厂调校为：±8″，（2）用户调校为：±20″，但是根据我国国家水准测量规范和工程测量规范的要求，用于一、二等水准测量的水准仪，仪器的i角不应超过15″，所以在进行沉降观测过程中，施工单位必须每月进行i角检验，并保证i角必须调校在15″以内表1 两次安置水准仪时，水准仪的移动距离表2 四种不同方法对水准仪和水准尺的相对位置。

DINI12 I角校正方法步骤1、找一开阔场地,将两根条码尺(A尺和B尺按45米距离立好,将45米等分3份,设距A尺15米处为1号点,距B尺15米处为2号点,注意条码尺一定要立直,气泡居中,不要动。

最好将尺子固定,不要用人扶尺。

2、将仪器架设在距A尺15米处的1号点上,将仪器整平,转动仪器检查气泡是否居中、有偏移。

3、照准A尺然后开机,按数字7(MENU进入设置主菜单.4、按上下箭头对应的功能键找到ADJUSTMENT(调整按YES对应的功能键,进入I角校正屏幕,按OK对应的功能键再按OK对应的功能键,进入校正选着菜单.5、按上下箭头选中1、FARSTNER METHED按YES对应的功能键进入,选着1、CURV A T.CORROFF(关按MOD对应的功能设置1、CURV A T.CORR ON(开后按ESC退出.进入校正屏幕。

6、图形显示照准A尺,按测量键(MEAS后,仪器图形显示照准B尺(旋转仪器180度照准,按测量键(MEAS.测量后,仪器图形提示将DINI 12搬到距B点15米处的2号点上。

搬动仪器时不要将DINI 12关机、倒置。

7、将仪器在距B尺15米处2号点上严格整平仪器,检查气泡居中。

图形显示照准B尺,按测量键(MEAS后,仪器图形显示照准A尺(旋转仪器180度照准,按测量键(MEAS后。

仪器自动显示旧(oldI角和新(newI角,选着按new对应的功能键,新(newI 角被设置入仪器,然后退出。

注意事项:1,校正前检查DINI12是否水平,检查方法:三角架架设仪器整平,使仪器气泡居中,转动仪器180度,查看气泡是否居中.调试前气泡要居中.2,校正过程中要保持仪器水平,调试场地周围不要有震动,如过往汽车.仪器按键时不要太用力,以防仪器受到震动,十字丝照准发生偏移.3,校正中尺子要保持竖直,不要发生震动,偏移,沉降.尺子要立在尺垫上.4,校正场地选着时要查看周围是否有大的震动,如马路边有汽车过往的震动,及其它设备震动,不要有强的电磁场.5,校正过程中要保持足够的亮度从目镜中能够看清尺子条码.6,校正过程中不要在强光下进行,不要让太阳直射仪器,影响仪器读数.仪器周围不要有高温物体.7,校正过程中要保持电量充足.8,测量时要将DINI 12目镜中十字丝竖丝照准尺子中间的条码上面,不然测量数据不准.校正后测试:将仪器(DINI 12严格整平,气泡居中。

水准仪i角检验方法
水准仪是一种用来测量水平面的仪器，它在工程测量中有着广泛的应用。

在使
用水准仪进行测量时，我们需要对其进行i角检验，以确保其测量结果的准确性。

下面将介绍水准仪i角检验的方法。

首先，准备工作。

在进行i角检验之前，需要准备一块平整的地面，以及一支
合格的水准仪。

确保水准仪的各个部件完好无损，无松动现象。

其次，放置水准仪。

将水准仪放置在平整的地面上，并调整其位置，使其处于
稳定状态。

在放置水准仪的过程中，需要注意避免受到外部振动的影响，以确保测量的准确性。

然后，进行i角检验。

首先，使用水准仪进行正常的水平测量，记录下水准仪
的初始读数。

接着，将水准仪旋转180度，再次进行水平测量，并记录下新的读数。

最后，计算两次测量结果之间的差值，以确定水准仪的i角误差。

接下来，校正i角误差。

根据i角误差的计算结果，可以采取相应的校正措施，以确保水准仪的测量结果准确无误。

校正方法包括调整水准仪的支撑点、调整水准仪的气泡管等。

最后，检验结果的记录与分析。

将i角检验的结果进行记录，并进行分析，以
确定水准仪是否符合测量要求。

如果发现水准仪存在较大的i角误差，需要及时进
行维修或更换。

总之，水准仪i角检验是保证水准仪测量准确性的重要步骤。

通过按照上述方
法进行i角检验，可以确保水准仪在工程测量中取得准确可靠的测量结果，提高工
程测量的精度和可靠性。

、.~①我们‖打〈败〉了敌人。

②我们‖〔把敌人〕打〈败〉了。

1.数年的经验告诉我们，水准仪仅仅是i角的正常变化不属于保修范围，恳请不要邮寄千里之外厂家仪器维修中心调节，请用户或我们当地服务中心工作人员协助测定与调整。

2.水准仪产生i角变化的原因是仪器本身的结构与外业工作条件的变化而致，仪器中的十字丝是固定在上下的V形槽中，下面的V形槽由弹簧支撑着，上面是一个压紧调节螺丝。

由于因内部与外界环境条件的变化，如温度、湿度、震动的变化它会产生i角微小的变化，或者，由于其它内应力的变化而产生不同程度的变化也是不足为奇的。

3.在用户说明书中已明确，水准仪的i角可由用户自行调整。

请参照水准仪说明书自行调整。

4.什么是水准仪的i角？水准仪的视准轴在垂直方向与水准轴的夹角。

5.现在，再扼要地介绍水准仪i角的测定办法，如图所示：将水准仪置平在二支水准标尺的中间，仪器距标尺约30米或40米，前后大约等距离，读取标尺上的读数得到二点的高差值。

搬迁仪器至二支标尺的一内侧或外侧均可，此时，仪器至标尺的距离分别为近距离的标尺只是几米，而远距离的标尺已是几十米。

同样，测量这二点的高差值，如果二次测得的高差相等，说明仪器i角为零。

高差不等就说明仪器存在着i角的误差。

如：仪器在中间，读取A尺的读数a1＝0962，B尺的读数b1＝1062仪器在一侧，读取A尺的读数a2＝0835，B尺的读数b2＝0933h1＝－1062＋0962＝－0100h2＝－0933＋0835＝－0098h＝－0098＋0100＝＋2mm按小角公式计算i角；i＝Δ·ρ／s=2mm×206265”/60000mm=41/6”=7”6.水准仪i角的允许误差水准仪i角允许误差的概念应该说有三方面的涵义，也是三种情况下的不同要求；出厂时工厂调校的允许误差、用户调校时的允许误差、测量等级或规定所要求的允许误差。

如徕卡NA2i角的允许误差：出厂调校为：±8”，用户调校为：±20”，但是，根据我国国家水准测量规范和工程测量规范的要求，用于一、二等水准测量的水准仪，仪器的i角不应超过15”，用于三、四等水准测量的仪器，仪器的i角不应超过20”。

普通水准仪的检验与校正
一．水准仪轴线的几何关系
水准仪轴线应满足的几何条件是：
水准管轴LL正：用脚螺旋使气泡向中央移动一半, 再用拨针拨动三个“校正螺旋”，使气泡居中。

（二）十字丝横丝的检验与校正
1．检验：（见图）
整平后，用横丝的一端对准一固定点P，转动微动螺旋，看P点是否沿着横丝移动。

2．校正：旋下目镜处的十字丝环外罩，转动左右2个“校正螺丝”。

（三）水准管轴平行于视准轴（i角）的检验与校正
1．检验：
（1）平坦地上选A、B两点，约50m。

（2）在中点C架仪，读取a1、b1，得h1=a1-b1
（3）在距B点约2~3m处架仪，读取a2、b2，得h2=a2-b2
（4）若h2≠h1 ,则水准管轴不平行于视准轴，有i角。

因为①h1为正确高差②b2的误差可忽略不计，故有：
对于S
3水准仪，若i角大于0
2''时，需校正。

2．校正方法有二种：(1)校正水准管
旋转微倾螺旋，使十字丝横丝对准(a
2’=h
1
+b
2
)，拨动水准管“校正螺丝”，
使水准管气泡居中。

（2）校正十字丝——可用于自动安平水准仪
保持水准管气泡居中，拨动十字丝上下两个“校正螺丝”，使横丝对准a
2
’。

数字水准仪i角含义及检验校正摘要：数字水准仪已广泛应用，但在使用过程中仪器的i角受外界条件影响，经常变化和超限。

所有数字水准仪i角的检定与校正非常重要。

关键词：数字水准仪CCD光学i角电子i角检验校正水准测量中采用前、后视距相等的方法，以消除仪器i角对观测数据的影响，但在实际测量中，由于地形和丈量等客观条件的限制，不可能完全遵守前后视距相等的原则。

因此，对水准测量特别是精密水准测量，仪器i角的大小和稳定性是保证水准测量精度的一个重要条件。

虽然数字水准仪具有将测定的i角存入机内并对所测数据按该i角进行自动修正的功能，但仪器i角受外界温度、湿度、振动的影响而瞬时变化仍然存在，所以用数字水准仪进行水准测量时也必须经常对仪器i角1、数字水准仪i角的含义数字水准仪与光学自动安平水准仪具有相同的光学机械结构，不同的是数字水准仪在它的望远镜光路中增加了分光镜和光电探测器CCD。

工作时望远镜照准标尺并进行调焦后，标尺条码影像一方面被成像在望远镜十字丝分划板上供观测者目视观测；另一方面又在分光镜的作用下成像在光电探测器CCD上进行电子测量。

如图1所示，观测者目视观测到的标尺条码影像线与仪器水平轴线的夹角称作仪器的光学i角；而形成电子测量数据的标尺条码影像在透过物镜中心经补偿后被分光镜转移到探测器CCD上，再经过一系列的光电转换和微处理器的运算后最终数据显示在电子屏幕上。

这条经物镜中心到探测器CCD参考点的标尺条码影像线(虚拟线)与仪器水平轴线的夹角即是数字水准仪的电子i角。

由此可知数字水准仪的i角与光学水准仪的i角具有不同的含义，2、数字水准仪i角的检验校正数字水准仪光电系统i角与光学系统i角的含义不一样，因此，两者的检验方法也不一样。

2.1光学i角的检验校正数字水准仪的光学i角可以采用多种方法在野外测出其大小，在室外可以按光学水准仪检验，室内在室内校正台上进行。

将仪器安置工作台上，调平仪器上圆水准气泡，通过仪器调焦，观察仪器十字丝横丝与平行光管内基准水平线是否重合，若两者有偏差，表明仪器i角存在，其i角大小看它的偏离程度。

水准仪i角检验方法在平坦的地面上选定相距60～100米的A,B两点,立水准尺。

先将水准仪安置于A,B的中点C,精平仪器后分别读取A,B点上水准尺的读数a1,b1;改变水准仪高度(10cm以上)再重读两尺读数a1′,b1′。

前后两次分别计算高差，高差之差如果不大于5mm，则取其平均数，作为A，B两点间不受i角影响的正确高差：h1=1/2〔(a1-b1)+(a1′-b1′)〕将水准仪搬到与B点相距2m处，精平仪器后分别读取A，B两点水准尺读数a2,b2，又测得高差h2=a2-b2.如果h1=h2则说明水准管轴平行于视准轴，否则，A尺上应有读数a2′及水准管轴与视准轴的交角（视线的倾角）i角a′2=h1+b2i=ρ″∣a2-a2′∣/DABρ=206264.806″≈206265″DAB为A，B间距离对于DS3级水准仪，当i角＞20″时，需要进行水准管轴平行于视准轴的校正。

圆心角的弧度为该角所对弧长与半径之比。

把弧长b等于半径R的圆弧所对圆心角称为一ρ个弧度。

以ρ表示，因此，整个圆周为２兀弧度。

弧度与角度的关系为2兀＝360°，ρ=180°/兀一个弧度所相当的度分秒制角值为ρ°=180°/兀=57.2957795°≈57.3°ρ′=60*180°兀=3437.74677′≈3438′ρ″=3600*180°/兀=206264.806″≈206265″水准仪i角检验报告i角的归零程度在很大程度上影响着水准仪观测值的精确度，因此，在水准仪各项指标的检验中，i角的检验是一个重头戏。

110502小组成员深知i角的重要性，对i角作了细致的检验，下面本组就在本次i角检验过程中使用的方法、观测到的数据、检验的结果和结论说一下我们自己的看法和认识。

○1检验方法：本组采用了方便、简洁、较准确的i角检验方法。

检验方法及图解如下：首先在较平坦的地方选定适当距离的两个点A、B，摆上尺垫。
