普通水准仪的检验与校正
一.水准仪轴线的几何关系

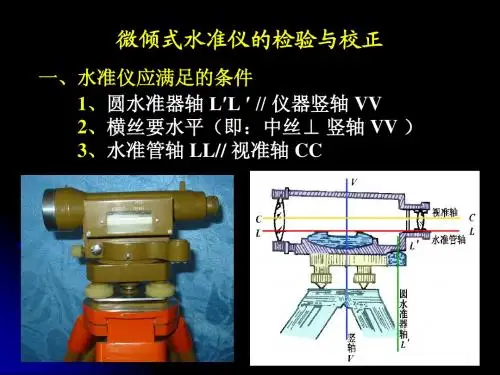

水准仪轴线应满足的几何条件是:
1.水准管轴LL//视准轴CC
2.圆水准轴L’L’//竖轴VV
3.横丝要水平(即:⊥竖轴VV)
如下图所示:
二.水准仪的检验与校正
(一)圆水准器的检验与校正
1.检验:气泡居中后,再将仪器绕竖轴旋转180°,看气泡是否居中。
2.校正:用脚螺旋使气泡向中央移动一半, 再用拨针拨动三个“校正螺旋”,
使气泡居中。
(二)十字丝横丝的检验与校正
1.检验:(见图)
整平后,用横丝的一端对准一固定点P,转动微动螺旋,看P点是否沿着横丝移动。

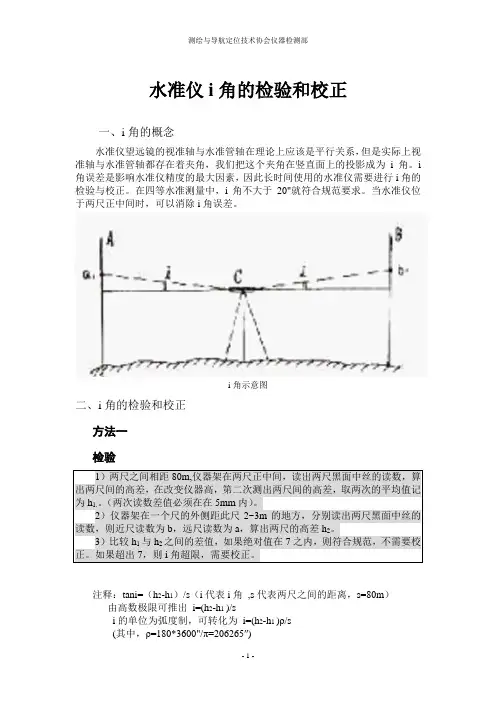

2.校正:旋下目镜处的十字丝环外罩,转动左右2个“校正螺丝”。(三)水准管轴平行于视准轴(i角)的检验与校正
1.检验:
(1)平坦地上选A、B两点,约50m。
(2)在中点C架仪,读取a1、b1,得h1=a1-b1
(3)在距B点约2~3m处架仪,读取a2、b2,得h2=a2-b2
(4)若h2≠h1 ,则水准管轴不平行于视准轴,有i角。
因为①h1为正确高差②b2的误差可忽略不计,故有:
ρ''⋅-=''AB
D h h i 12 对于S 3水准仪,若i 角大于02''时,需校正。
2.校正 方法有二种:
(1) 校正水准管 旋转微倾螺旋,使十字丝横丝对准(a 2’=h 1+b 2),拨动水准管“校正螺丝”,
使水准管气泡居中。
(2)校正十字丝——可用于自动安平水准仪
保持水准管气泡居中,拨动十字丝上下两个“校正螺丝”,使横丝对准a 2’。
