水准仪的检验与校正

水准仪的检验与校正一、检验步骤1.重点：完成平行于准直轴（角度I）的圆形水准仪、十字线、水平线和水平管的检查2.步骤：圆水准器检校――十字丝横丝检校――水准管平行于视准轴（i角）检校二、检验及校正1.圆水准器的检验圆形水平仪的气泡居中后，将望远镜旋转180°并校正气泡（居中或不居中）⑴转动脚螺旋使气泡退回偏离值的一半。

（2）松开圆形水平仪背面中心的紧固螺钉，用校正针移动两个相邻的校正螺钉，然后移动另一个校正螺钉使气泡居中。

（3）以这种方式重复校准，直到气泡在任何方向居中，校准即可完成。

最后，拧紧中央紧固螺钉。

2.交叉线和交叉线检查在墙上找一点，使其恰好位于水准仪望远镜十字丝左端的横丝上，旋转水平微动螺旋，用望眼镜右端对准该点（是否仍位于十字丝右端的横丝上）纠正⑴松开十字丝分划板座的固定螺丝，转动整个目镜座，使十字丝横丝与m点轨迹一致，再将固定螺丝拧紧。

（2）当m点与水平线的偏差不明显时，通常不进行校正，可在操作中使用水平线中心部分的读数。

3.I.角度检查什么是水准仪的i角？水准仪的视准轴在垂直方向上与水准轴的投影夹角。

水准仪的i角和角是不同的，角（交叉误差）是指水准仪的视准轴与水准管轴在水平面内投影的夹角。

水准仪i角的消除方法是在观测时尽量将一起安置在测区范围的中间，而角在普通测量时影响较小，一般不予考虑，而在精密水准测量时必须要注意，其消除方法是在观测时按奇偶数站将仪器的一条固定的架腿分别安置在路线的左右两侧。

.检查步骤：⑴选择一平坦地面，相距80m左右各打一木桩a、b，将仪器置于中点c，并使ac＝bc，⑵将水准仪安置于中点c处，在a、b两点竖立水准尺。

用两次仪高法两次测定a至b点的高差。

当两次高差的较差不大于3mm时，取两次高差的平均值hab作为两点高差的正确值。

⑶将仪器安置于c′处即距b点2～3m处，精平仪器后，读出b点尺上的读数b2。

由于i角较小，仪器离b点近，引起读数b2的误差可忽略不计，可视为水平视线的读数。

水准仪的检验与校正普通水准仪的检验与校正1．圆水准器轴（圆球面中点和球心的连线）平行于仪器的竖轴检验：把仪器安置在三脚架上，转动脚螺旋，使圆水准器的气泡居中。

然后使仪器绕竖轴旋转180°，此时若圆水准器的气泡仍然居中，则说明此项条件满足。

校正：如气泡偏离圆水准器中心位置，先用脚螺旋使气泡退回一半，然后拨动圆水准器校正螺丝使气泡居中。

反复检验校正直至满足条件。

此外，还可以先按照经纬仪上盘水准管轴垂直于竖轴的检校方法，将水准仪上长水准管校正好，在长水准管水平的条件下，拨动圆水准器校正螺丝，使圆气泡居中。

2．十字丝横丝垂直于仪器竖轴检验：将水准仪在地上安置好，以横丝的一端瞄准远处一清晰固定的点，然后转动水平方向的微动螺旋，如该点始终在横丝上移动，说明横丝垂直于竖轴，否则应进行校正。

校正：松动十字丝环上相邻两校正螺丝，转动十字丝环，直到满足要求为止。

3．水准管轴平行于视准轴检验：在地面选定A、B两点，相距60~100m，置仪器于A、B之中点，对两端所立标尺进行观测得读数a1、b1（图4-237），a1－b1＝h即为两点间的正确高差。

然后将仪器搬近B点，紧靠B整置仪器，使望远镜目镜端靠近标尺，自物镜端观测水准尺，以铅笔尖指出圆孔中心在尺上的位置，在镜外读得B点标尺之读数b2（即仪器高）。

然后再对A点所立水准尺进行观测得读数a2。

若a2－b2＝a1－b1，则此项条件满足。

图4-237 水准管检验校正：若a2－b2不等于a1－b1，在A点上水准尺的正确读数应为a'2＝b2＋（a1－b1）＝b2＋h。

旋转望远镜微倾螺旋，使横丝对准A点标尺上的正确读数a'2，这时视准轴已水平，但气泡却偏离中心，拨动水准管校正螺丝使气泡居中。

此项检校要反复进行，直至仪器在B点所测之高差，与仪器在A、B的中点所测正确高差相差在3~4mm以内，就可以认为校正好了。

4．视准轴与水准管轴应平行（即无交叉误差）检验：安平仪器后，在距仪器约50m处竖立一水准尺。

水准仪的检验与校正实验报告
测量水准仪的检验与校正实验报告
本报告描述了使用测量水准仪进行检验与校正实验的细节。

该实验有利于确定样本的准确程度，并筛查其中的不良品。

一、实验环境
测量水准仪检验、校正实验是在室内实验室完成的，温度为21℃，湿度为65%。

室内设备按要求完好，并无干扰污染。

二、实验目的
主要目的是检验测量水准仪的保守和精度。

如果仪表不精确，那么在测量地面时，就会造成测量偏差，影响准确性和准确性。

三、实验准备
1. 首先，我们需要准备测量水准仪，安装支架，校准好圆规，调整垂直管；
2. 然后用水准仪探测设置基准，同时标记基准点；
3. 接着，我们使用水准线及锯齿测角仪，核查水准仪与地面之间是否存在偏差。

四、实验步骤
1. 首先，检查水准仪各个部位，检查是否有异常磨损或性能变化，并更换零部件，以确保安全性能。

2. 接下来，播放到基准点，测量生长点，分别读取两个点的水平值，显示误差和精度，最终确定测量水准仪是否符合要求。

3. 最后，使用专业软件，对水准仪校准，查看校准前后的水准值，确定水准仪能否达到精确的要求。

五、实验结果
该实验的结果表明，在测量水准仪的基准点比较、校准过程中，所得误差在±0.2mm以下，显示测量仪器性能正常，能够满足测量需求。

六、结论
经过上述实验，该实验获得的有效数据表明，测量水准仪能够达到要求的精度和不精度，
证明其具有较高的精准性；该实验也有助于检验产品质量，确保产品符合精准标准。

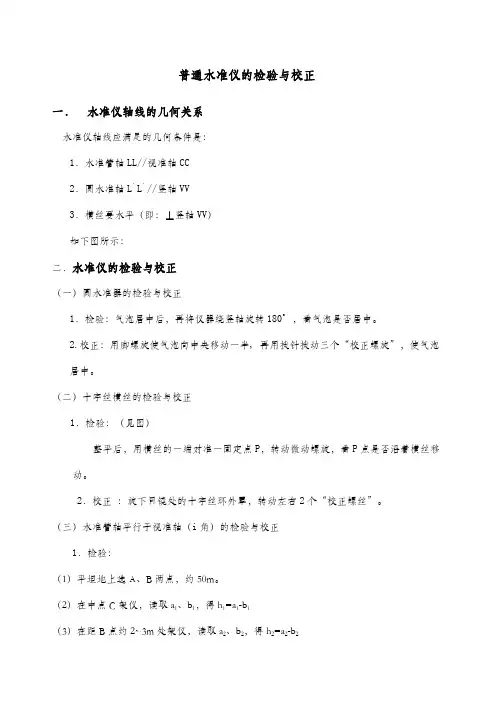

普通水准仪的检验与校正
一． 水准仪轴线的几何关系
水准仪轴线应满足的几何条件是：
1．水准管轴LL//视准轴CC
2．圆水准轴L ’L ’//竖轴VV
3．横丝要水平（即：⊥竖轴VV ）
如下图所示：
二．水准仪的检验与校正
（一）圆水准器的检验与校正
1．检验：气泡居中后，再将仪器绕竖轴旋转180°，看气泡是否居中。

2.校正：用脚螺旋使气泡向中央移动一半, 再用拨针拨动三个“校正螺旋”，使气泡居中。

（二）十字丝横丝的检验与校正
1．检验：（见图）
整平后，用横丝的一端对准一固定点P ，转动微动螺旋，看P 点是否沿着横丝移动。

2．校正 ：旋下目镜处的十字丝环外罩，转动左右2个“校正螺丝”。

（三）水准管轴平行于视准轴（i 角）的检验与校正
1．检验：
（1）平坦地上选A 、B 两点，约50m 。

（2）在中点C 架仪，读取a 1、b 1，得h 1=a 1-b 1
（3）在距B 点约2~3m 处架仪，读取a 2、b 2，得h 2=a 2-b 2
（4）若h
≠h1 ,则水准管轴不平行于视准轴，有i角。

2
因为①h1为正确高差②b2的误差可忽略不计，故有：
对于S3水准仪，若i角大于02''时，需校正。

2．校正方法有二种：
(1)校正水准管
旋转微倾螺旋，使十字丝横丝对准(a2’=h1+b2)，拨动水准管“校正螺丝”，使水准管气泡居中。

（2）校正十字丝——可用于自动安平水准仪
保持水准管气泡居中，拨动十字丝上下两个“校正螺丝”，使横丝对准a2’。

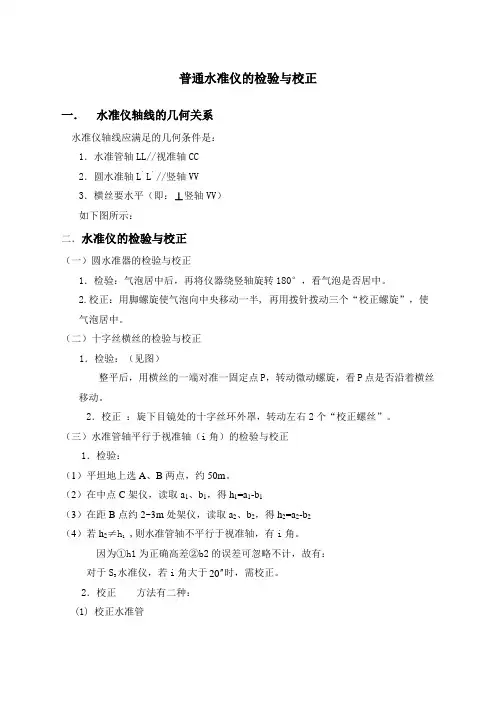

普通水准仪的检验与校正
一．水准仪轴线的几何关系
水准仪轴线应满足的几何条件是：
1．水准管轴LL//视准轴CC
2．圆水准轴L’L’//竖轴VV
3．横丝要水平（即：⊥竖轴VV）
如下图所示：
二．水准仪的检验与校正
（一）圆水准器的检验与校正
1．检验：气泡居中后，再将仪器绕竖轴旋转180°，看气泡是否居中。

2.校正：用脚螺旋使气泡向中央移动一半, 再用拨针拨动三个“校正螺旋”，使
气泡居中。

（二）十字丝横丝的检验与校正
1．检验：（见图）
整平后，用横丝的一端对准一固定点P，转动微动螺旋，看P点是否沿着横丝移动。

2．校正：旋下目镜处的十字丝环外罩，转动左右2个“校正螺丝”。

（三）水准管轴平行于视准轴（i角）的检验与校正
1．检验：
（1）平坦地上选A、B两点，约50m。

（2）在中点C架仪，读取a1、b1，得h1=a1-b1
（3）在距B点约2~3m处架仪，读取a2、b2，得h2=a2-b2
（4）若h2≠h1 ,则水准管轴不平行于视准轴，有i角。

因为①h1为正确高差②b2的误差可忽略不计，故有：
对于S
3水准仪，若i角大于0
2''时，需校正。

2．校正方法有二种：(1)校正水准管
旋转微倾螺旋，使十字丝横丝对准(a
2’=h
1
+b
2
)，拨动水准管“校正螺丝”，
使水准管气泡居中。

（2）校正十字丝——可用于自动安平水准仪
保持水准管气泡居中，拨动十字丝上下两个“校正螺丝”，使横丝对准a
2
’。

光学水准仪如何检验和校正
光学水准仪是一种用于测量地面高程差的仪器，对于确保其准确性和可靠性，需要进行定期的检验和校正。

以下是光学水准仪的检验和校正步骤：
1.准备工作：将光学水准仪放置在平稳水平的基准面上，并确
保其稳固不动。

2.检查目镜视轴：通过调整目镜焦距，使得目镜中的十字线清
晰可见，并垂直于水平方向。

使用目镜调焦器来调整焦距。

3.检查水平刻度盘：使用气泡管或其他水平检测仪器，检查水
平刻度盘是否水平。

如果不水平，使用调节螺丝来进行微调，直到水平仪显示完全水平。

4.检查测杆：将测杆放置在已知高程点上，例如标高桩上。

在
目镜中观察测杆顶部的读数，并与已知高程进行比较。

如果有偏差，则需要进行校正。

5.进行校正：校正光学水准仪时可以采取以下方法之一：
➢调整仪器内部光学元件：这通常需要专业技术人员来进行，可以通过调整透镜或反射镜的位置来修正光路偏差。

➢校正测杆读数：如果水准仪与标高桩上的测杆读数存在恒定的差异，可以在读数时应用一个校正值来修正。

6.反复检验和校正：完成校正后，重新检查目镜视轴、水平刻
度盘和测杆读数等要素，确保光学水准仪的准确性。

请注意，对于精密的校正工作，建议寻求专业的光学仪器校准服务。

由于光学水准仪的设计和构造各有不同，因此校正方法可能会有所差异。

最好参考仪器的使用手册或联系制造商以获取更详细的校正指导。

仪器检校仪器出厂前已按国家标准严格检校，但仪器使用前仍需对圆水泡和零位进行检校。

1、圆水泡检校圆水泡置中后，将望远镜旋转180°水泡应在中心即为合格.如果圆水泡不在中心,则需进行调整.A. 旋转脚螺丝手轮,使水泡向刻画圈中心移动偏心量的1/2.B. 另1/2量用内六角搬手(随机附件)调整两个水泡调整螺钉将水泡调到刻画圈中心.重复上述步骤,直到圆水泡不随望远镜座转动而变化。

2、零位检校在30-50m距离两点处，树立两根标尺A、B，将仪器安置在中间位置上，整平仪器，对A、B标尺读数分别为a1和B1则A、B两点高程差h=a1-b1将仪器移至距A标尺1-2m处，整平仪器，对A、B标尺读数为a2、b2,若a2-b2= a1-b1=h,则说明视线水平，故无须校正。

否则应按下述方法校正。

校正方法：当仪器安置在A、B标尺中点时，视线不水平产生的误差e,对A、B 标尺读数是等量增减的，故此时h= a1-b1是A、B两点正确高程差，可作修正值检校仪器，即改正值b3=a2-h如图所示瞄准B标尺，取下目镜罩，用改正针（随机附件）调整分割板校正螺丝，使读取的b2值等于b3,重复上述步骤，直到1(a1-b1)-(a2-b2)1≤3mm为止。

或参考测量规范进行调整。

水准仪的检查校正：圆水准器的校正1. 将仪器安置在三脚架上，利用三个脚螺旋使圆水准气泡精确位于中心。

2. 将望远镜绕竖轴旋转180°，若气泡仍然居中，则无需校正，如果气泡偏离中心，则须按下列步骤进行校正。

3. 用校正针旋紧气泡待移动方向一边的圆水准器校正螺丝，使气泡向中心移动，但是此时气泡返回量只应为误差量的一半。

4. 用三个脚螺旋重新整平圆水准器。

5. 现在将望远镜绕竖轴旋转，气泡应保持居中不变，如果不是这样，就得重复上述校正直到当仪器绕竖轴旋转时气泡仍然居中为止。

i角校正（1）把仪器安置在脚架上，并放在相距50米远的两墙之间。

（2）转动三个整平螺旋使圆气泡居中，精确整平仪器。
