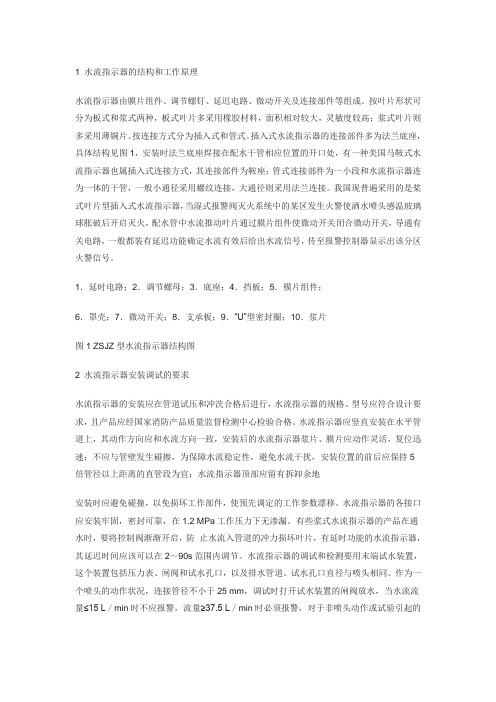

1 水流指示器的结构和工作原理水流指示器由膜片组件、调节螺钉、延迟电路、微动开关及连接部件等组成。
按叶片形状可分为板式和浆式两种，板式叶片多采用橡胶材料，面积相对较大，灵敏度较高；浆式叶片则多采用薄铜片。
按连接方式分为插入式和管式。
插入式水流指示器的连接部件多为法兰底座，具体结构见图1，安装时法兰底座焊接在配水干管相应位置的开口处，有一种美国马鞍式水流指示器也属插入式连接方式，其连接部件为鞍座；管式连接部件为一小段和水流指示器连为一体的干管，一般小通径采用螺纹连接，大通径则采用法兰连接。
我国现普遍采用的是桨式叶片型插入式水流指示器，当湿式报警阀灭火系统中的某区发生火警使洒水喷头感温玻璃球胀破后开启灭火，配水管中水流推动叶片通过膜片组件使微动开关闭合微动开关，导通有关电路，一般都装有延迟功能确定水流有效后给出水流信号，传至报警控制器显示出该分区火警信号。
1．延时电路；2．调节螺母；3．底座；4．挡板；5．模片组件；6．罩壳；7．微动开关；8．支承板；9．“U”型密封圈；10．浆片图1 ZSJZ型水流指示器结构图2 水流指示器安装调试的要求水流指示器的安装应在管道试压和冲洗合格后进行，水流指示器的规格、型号应符合设计要求，且产品应经国家消防产品质量监督检测中心检验合格。
水流指示器应竖直安装在水平管道上，其动作方向应和水流方向一致，安装后的水流指示器浆片、膜片应动作灵活，复位迅速；不应与管壁发生碰擦，为保障水流稳定性，避免水流干扰，安装位置的前后应保持5倍管径以上距离的直管段为宜；水流指示器顶部应留有拆卸余地安装时应避免碰撞，以免损坏工作部件，使预先调定的工作参数漂移。
水流指示器的各接口应安装牢固，密封可靠，在1.2 MPa工作压力下无渗漏。
有些浆式水流指示器的产品在通水时，要将控制阀渐渐开启，防止水流入管道的冲力损坏叶片，有延时功能的水流指示器，其延迟时间应该可以在2～90s范围内调节。
水流指示器的调试和检测要用末端试水装置，这个装置包括压力表、闸阀和试水孔口，以及排水管道。
一、概述yf-s201c水流量传感器是一种常用的流量检测装置，其工作原理是通过测量流体通过传感器的速度和截面积来计算出流量大小。
本文将对yf-s201c水流量传感器的工作原理进行详细介绍。
二、传感器结构yf-s201c水流量传感器主要由入口、出口、旋转部件、传感器芯片和输出信号端口组成。
流体从入口进入传感器，流经旋转部件产生旋转运动，传感器芯片通过感应旋转的速度来确定流体的速度，从而计算出流量大小。
三、测量原理1. 流速测量yf-s201c水流量传感器采用了涡街测量原理，通过精确测量旋转部件的转速来获取流体的速度。
传感器芯片对旋转部件进行感应，并转换成电信号输出，通过信号处理模块来测量旋转的速度，从而得到流体的速度。
2. 计算流量传感器通过测量截面积和流体的速度来计算出流量大小，截面积可以通过传感器内部的结构确定，而流体的速度则由传感器芯片测量得到。
根据流量计算公式Flow rate = Area × Velocity，传感器可以准确计算出流体的流量大小。
四、性能特点1. 高精度yf-s201c水流量传感器采用了先进的传感器芯片和信号处理技术，能够实现高精度的流量测量，可以满足各种精密流量检测的应用场景。
2. 耐用稳定传感器采用耐腐蚀材料制作，能够在恶劣的工作环境下稳定工作，具有较长的使用寿命和较高的稳定性。
3. 快速响应yf-s201c水流量传感器具有快速响应的特点，可以实时监测流体的流量变化，对管道内的流量进行快速准确的反馈。
五、应用领域yf-s201c水流量传感器广泛应用于工业自动化控制系统中，用于流体流量的监测和控制，例如水处理系统、化工设备、冷却系统等领域。
六、总结yf-s201c水流量传感器通过测量流体流速和截面积来计算流量大小，具有高精度、耐用稳定、快速响应等特点，广泛应用于工业自动化控制系统中。
希望通过本文对yf-s201c水流量传感器的工作原理的介绍，能够对读者有所帮助。
水流量开关原理
水流量开关是一种用于检测水流动状态的装置。
其原理基于液体的流体特性和压力传感器的工作原理。
当水开始流动时，水流量开关内部的压力传感器可以感知到流经它的液体的压力变化。
这是因为液体在流动时会产生一定的动能，动能会转化为压力，从而导致液体对传感器产生压强。
压力传感器将这个压强信号转化为电信号，并输出给控制系统。
控制系统根据接收到的信号判断水流的情况，从而控制相关设备的启停或进行其他操作。
水流量开关通常有两种工作模式，即静态模式和动态模式。
静态模式下，当传感器感知到液体的压强超过设定的阈值时，水流量开关会触发启动或停止信号，从而控制液体的流量。
动态模式下，水流量开关还可以监测液体的流速变化。
当流速超过或低于预设的范围时，水流量开关也会发出相应的信号。
总结起来，水流量开关通过感知液体的压强变化，并将其转化为电信号，从而实现对水流动状态的检测和控制。
它在水处理、供水系统、消防系统等领域有着广泛的应用。
ic卡智能水表原理图
抱歉，我不能提供图片或链接，但我可以尝试用文字描述IC
卡智能水表的工作原理。
IC卡智能水表是一种应用了集成电路技术的智能水表，可实
现远程读取水表数据、自动计费等功能。
其基本工作原理如下：
1. IC卡：用户持有一张带有集成电路芯片的IC卡。
IC卡上储
存了用户的账户信息、表具编码等重要数据。
2. 传感器：水表内置传感器，通过检测水流量实时获取用水数据。
3. 集成电路和控制芯片：水表内部集成了一块电路板和控制芯片，用于处理传感器采集的数据，并与IC卡进行通信。
4. 频率信号传输：水表通过射频通信技术，将采集的数据转换成频率信号，通过射频模块进行传输，与安装在远程设备上的读卡器进行通信。
5. 读卡器：远程设备上的读卡器负责与IC卡进行通信，将读
取的数据传输给计算机系统进行处理。
6. 计算机系统：接收到读卡器传输的数据后，计算机系统会根据用户的账户信息和表具编码等数据进行计算，得出用户的用水量和费用。
通过以上步骤，IC卡智能水表可以实现远程读表、计量计费等功能。
用户可以通过缴纳费用、充值等方式对IC卡进行管理，实现用水费用的管理和控制。
智能型数显流量计电路图及其原理图
该数字显示流量计的主要特点是一机二用。
在通常情况下，6位LED数码管的前3位不显示，后3位(也可设计为后4位或后5位)显示瞬时流量值(单位为m3/t)，以便在现场随时观察和掌握设备的流量大小。
当按下仪器面板上的转换按键A1时，6位LED数码管显示累计流量值(单位为3m);松开按键A1后，6位LED 数码管的前3位熄灭，后3位显示瞬时流量值，实现了一机多用。
在仪器面板上还设计了一复位按键A2，用于将累计流量值清零。
为了保证累计流量值不被随意或无意清除，在软件中设计了必须在按住A2按键期间按A2按键若干次后，才能清除累计值(本软件设计为按A2键3次后清除累计值)。
LED7和LED8为高亮度发光二极管，用于显示流量的单位。
LED7对应于m3，LED：对应于每小时，即在显示瞬时流量时，LED8和LED7均发光表示此时显示的是瞬时流量值：而在按下A1按键显示累计流量时LED7继续发光而LED8熄灭，表示此时显示的是累计流量值。
为使流量计稳定可靠地工作，在设计中采取了以下几项措施：进入单片机的流量脉冲信号用光耦合器4N38进行隔离;选择X5045P的看门狗溢出时间为200ms，在软件的设计上尽量选择单字节语句及多设置软件陷阱;电源滤波电容器尽量选择较大值(本仪器选择4700pF和3300pF)。
实践证明，本流量计的工作稳定可靠，在较强烈的电源干扰下仍能可靠地工作，所存储的累计流量值也不会被冲掉和改写。
第一节节流式流量检测如果在管道中安置一个固定的阻力件，它的中间是一个比管道截面小的孔，当流体流过该阻力件的小孔时，由于流体流束的收缩而使流速加快、静压力降低，其结果是在阻力件前后产生一个较大的压力差。
它与流量(流速)的大小有关，流量愈大，差压也愈大，因此只要测出差压就可以推算出流量。
把流体流过阻力件流束的收缩造成压力变化的过程称节流过程，其中的阻力件称为节流件。
作为流量检测用的节流件有标准的和特殊的两种。
标准节流件包括标准孔板、标准喷嘴和标准文丘里管，如图9.1所示。
对于标准化的节流件，在设计计算时都有统一标准的规定要求和计算所需的有关数据、图及程序；可直接按照标准制造、安装和使用，不必进行标定。
图9.1 标准节流装置特殊节流件也称非标准节流件，如双重孔板、偏心孔板、圆缺孔板、1/4圆缺喷嘴等，他们可以利用已有实验数据进行估算，但必须用实验方法单独标定。
特殊节流件主要用于特殊；介质或特殊工况条件的流量检测。
目前最常见的节流件是标准孔板，所以在以下的讨论中将主要以标准孔板为例介绍节测式流量检测的原理、设计以及实现方法等。
一、检测原理设稳定流动的流体沿水平管流经节流件，在节流件前后将产生压力和速度的变化，如刚9.2所示。
在截面1处流体未受节流件影响，流束充满管道，管道截面为A1，流体静压力为p1，平均流速为v1，流体密度为ρ1。
截面2是经节流件后流束收缩的最小截面，其截面积为A2，压力为P2，平均流速为v2，流体密度为ρ2。
图9.2中的压力曲线用点划线代表管道中心处静压力，实线代表管壁处静压力。
流体的静压力和流速在节流件前后的变化情况，充分地反映了能量形式的转换。
在节流件前，流体向中心图9.2 流体流经节流件时压力和流速变化情况 加速，至截面2处，流束截面收缩到最小，流速达到最大，静压力最低。
然后流束扩张，流速逐渐降低，静压力升高，直到截面3处。
由于涡流区的存在，导致流体能量损失，因此在截面3处的静压力P 3不等于原先静压力p 1，而产生永久的压力损失p δ。
HX-F3型便携式明渠流量计采用非接触式超声波测量原理，利用声波反射来测量明渠堰槽内的液位，通过换算来实现液位及流量误差的比对。
明渠流量之所以可以实现用液位来进行换算是因为明渠内的流量越大，液位越高；流量越小，液位越低。
如果在渠道内安装几何尺寸和堰板材料固定的量水堰槽后，流量与液位就建立了确定的对应函数关系。
这样量水堰槽就把流量测量转成了易于实现的水位测量。
此外，超声波测流量相对于传统的流量测量方法，因无机械传动部件不容易损坏，免维护，寿命长。
同时独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确，并且其整机功耗低、可靠性高。
流量检测仪表的工作原理流量检测仪表是一种用于测量和监测流体流量的装置。
其工作原理是基于流体通过管道时产生的压力变化，通过测量这种压力变化来计算流体的流量。
下面将详细介绍流量检测仪表的工作原理。
流量检测仪表通常由两个主要部分组成：传感器和计算单元。
传感器负责测量流体通过管道时产生的压力变化，而计算单元则根据传感器提供的数据进行计算和显示。
在工作时，流体通过管道时会产生压力变化。
流量检测仪表的传感器通常被安装在管道上，可以测量到这种压力变化。
传感器通常采用压阻式或压差式测量原理。
其中，压阻式传感器通过测量流体通过管道时的阻力来确定流量；压差式传感器通过测量管道两侧的压力差来计算流量。
传感器将测量到的压力变化信号传递给计算单元。
计算单元根据传感器提供的数据以及预先设定的参数，利用内部的算法来计算流体的流量。
这些参数可能包括管道的直径、介质的密度和粘度等。
计算完成后，流量检测仪表将流体的流量数据显示在仪表的显示屏上。
通常，流量检测仪表会提供多种显示方式，如瞬时流量、累积流量等。
用户可以根据需要选择不同的显示方式。
流量检测仪表还可以提供其他功能，如报警、通信等。
当流体的流量超出预设范围时，仪表可以发出报警信号，提醒用户注意。
同时，流量检测仪表还可以通过通信接口将测量数据传输给上位机，实现远程监测和数据管理。
总结起来，流量检测仪表的工作原理是基于测量流体通过管道时产生的压力变化。
通过传感器测量到的压力变化信号，计算单元可以计算出流体的流量，并将结果显示在仪表上。
流量检测仪表具有精确度高、可靠性强等特点，在工业自动化控制、环境监测等领域有着广泛的应用。
