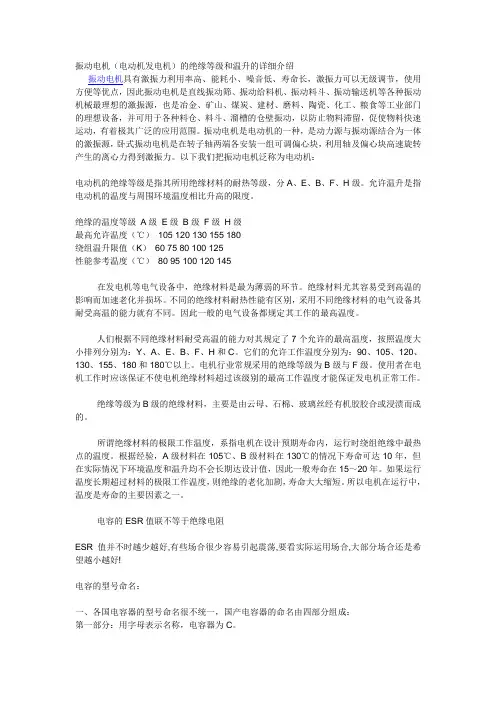

振动电机（电动机发电机）的绝缘等级和温升的详细介绍振动电机具有激振力利用率高、能耗小、噪音低、寿命长，激振力可以无级调节，使用方便等优点，因此振动电机是直线振动筛、振动给料机、振动料斗、振动输送机等各种振动机械最理想的激振源，也是冶金、矿山、煤炭、建材、磨料、陶瓷、化工、粮食等工业部门的理想设备，并可用于各种料仓、料斗、溜槽的仓壁振动，以防止物料滞留，促使物料快速运动，有着极其广泛的应用范围。

振动电机是电动机的一种，是动力源与振动源结合为一体的激振源，卧式振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。

以下我们把振动电机泛称为电动机：电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

电机行业常规采用的绝缘等级为B级与F级。

使用者在电机工作时应该保证不使电机绝缘材料超过该级别的最高工作温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

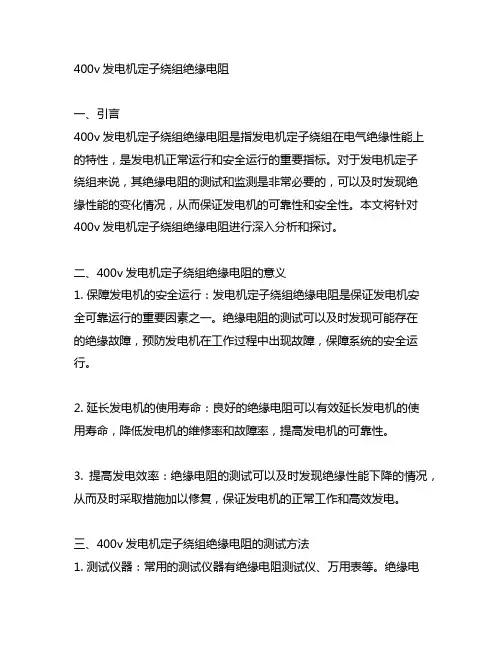

400v发电机定子绕组绝缘电阻一、引言400v发电机定子绕组绝缘电阻是指发电机定子绕组在电气绝缘性能上的特性，是发电机正常运行和安全运行的重要指标。

对于发电机定子绕组来说，其绝缘电阻的测试和监测是非常必要的，可以及时发现绝缘性能的变化情况，从而保证发电机的可靠性和安全性。

本文将针对400v发电机定子绕组绝缘电阻进行深入分析和探讨。

二、400v发电机定子绕组绝缘电阻的意义1. 保障发电机的安全运行：发电机定子绕组绝缘电阻是保证发电机安全可靠运行的重要因素之一。

绝缘电阻的测试可以及时发现可能存在的绝缘故障，预防发电机在工作过程中出现故障，保障系统的安全运行。

2. 延长发电机的使用寿命：良好的绝缘电阻可以有效延长发电机的使用寿命，降低发电机的维修率和故障率，提高发电机的可靠性。

3. 提高发电效率：绝缘电阻的测试可以及时发现绝缘性能下降的情况，从而及时采取措施加以修复，保证发电机的正常工作和高效发电。

三、400v发电机定子绕组绝缘电阻的测试方法1. 测试仪器：常用的测试仪器有绝缘电阻测试仪、万用表等。

绝缘电阻测试仪是专门用于测量绝缘电阻的仪器，具有高精度、高可靠性等特点，广泛应用于发电机等设备的绝缘电阻测试。

2. 测试步骤：（1）首先将发电机断电并确保发电机处于绝缘状态。

（2）使用测试仪器进行测试，根据发电机的具体参数进行设定。

（3）记录测试结果，并根据标准值进行对比。

3. 预防措施：（1）定期检测：建议定期对发电机定子绕组的绝缘电阻进行检测，一般每季度进行一次。

（2）记录管理：对测试结果进行记录并建立档案，方便日后查询和分析。

（3）及时维护：一旦发现绝缘电阻存在异常情况，需要立即采取修复措施，确保发电机的正常运行。

四、400v发电机定子绕组绝缘电阻测试的标准1. 标准规定：（1）一般来说，400v发电机定子绕组绝缘电阻的测试标准是根据国家标准或行业标准来执行的。

通常绝缘电阻值应该在一定范围内，超出范围即属于异常情况。

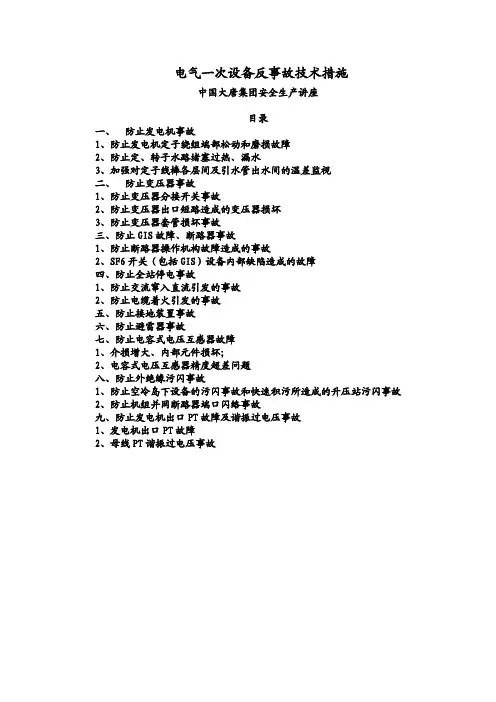

电气一次设备反事故技术措施中国大唐集团安全生产讲座目录一、防止发电机事故1、防止发电机定子绕组端部松动和磨损故障2、防止定、转子水路堵塞过热、漏水3、加强对定子线棒各层间及引水管出水间的温差监视二、防止变压器事故1、防止变压器分接开关事故2、防止变压器出口短路造成的变压器损坏3、防止变压器套管损坏事故三、防止GIS故障、断路器事故1、防止断路器操作机构故障造成的事故2、SF6开关（包括GIS）设备内部缺陷造成的故障四、防止全站停电事故1、防止交流窜入直流引发的事故2、防止电缆着火引发的事故五、防止接地装臵事故六、防止避雷器事故七、防止电容式电压互感器故障1、介损增大、内部元件损坏；2、电容式电压互感器精度超差问题八、防止外绝缘污闪事故1、防止空冷岛下设备的污闪事故和快速积污所造成的升压站污闪事故2、防止机组并网断路器端口闪络事故九、防止发电机出口PT故障及谐振过电压事故1、发电机出口PT故障2、母线PT谐振过电压事故一、防止发电机事故1、防止发电机定子绕组端部松动和磨损故障反措：200MW及以上发电机安装或大修时应检查定子绕组端部的紧固、磨损情况，并进行模态试验，试验不合格（振型为椭圆、固有频率在95Hz-112Hz之间）或存在松动、磨损情况应及时处理。

多次出现大范围松动、磨损情况应对发电机端部结构进行改造。

发电机在运行时，绕组上要承受100Hz（两倍工频）的交变电磁力，由此产生100Hz的绕组振动。

该振动力与电流的平方成正比，故容量越大的发电机中交变电磁力越大。

由于定子绕组端部类似悬臂梁结构，难于像槽中线棒那样牢固固定，因此，较易于受到电磁力的破坏。

通常，设计合理、工艺可靠的端部紧固结构可以保证发电机在正常振动范围内长期安全运行，但是，设计和制造质量不良的发电机，有可能在运行一段时间后发生端部紧固结构的松动，进而使线棒绝缘磨损，若不及时处理，最终将发展成灾难性的相间短路事故。

定子绕组端部松动引起的线棒绝缘磨损造成的相间短路事故，具有突发性和难于简单修复的特点，损失往往极为严重，所以应引起有关方面的特别重视。

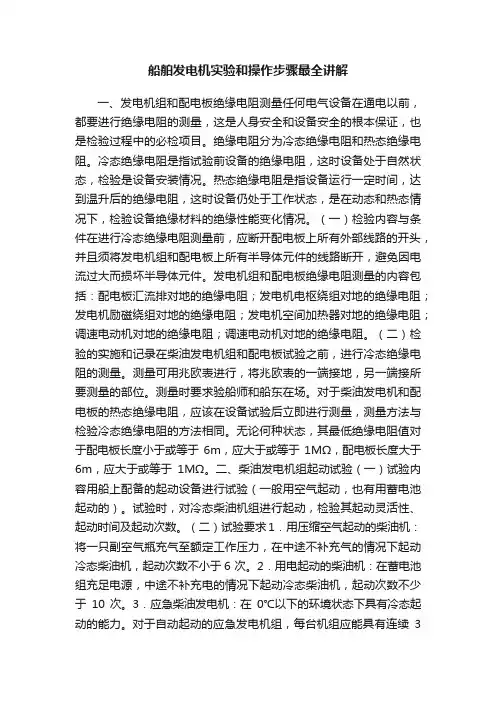

船舶发电机实验和操作步骤最全讲解一、发电机组和配电板绝缘电阻测量任何电气设备在通电以前，都要进行绝缘电阻的测量，这是人身安全和设备安全的根本保证，也是检验过程中的必检项目。

绝缘电阻分为冷态绝缘电阻和热态绝缘电阻。

冷态绝缘电阻是指试验前设备的绝缘电阻，这时设备处于自然状态，检验是设备安装情况。

热态绝缘电阻是指设备运行一定时间，达到温升后的绝缘电阻，这时设备仍处于工作状态，是在动态和热态情况下，检验设备绝缘材料的绝缘性能变化情况。

（一）检验内容与条件在进行冷态绝缘电阻测量前，应断开配电板上所有外部线路的开头，并且须将发电机组和配电板上所有半导体元件的线路断开，避免因电流过大而损坏半导体元件。

发电机组和配电板绝缘电阻测量的内容包括：配电板汇流排对地的绝缘电阻；发电机电枢绕组对地的绝缘电阻；发电机励磁绕组对地的绝缘电阻；发电机空间加热器对地的绝缘电阻；调速电动机对地的绝缘电阻；调速电动机对地的绝缘电阻。

（二）检验的实施和记录在柴油发电机组和配电板试验之前，进行冷态绝缘电阻的测量。

测量可用兆欧表进行，将兆欧表的一端接地，另一端接所要测量的部位。

测量时要求验船师和船东在场。

对于柴油发电机和配电板的热态绝缘电阻，应该在设备试验后立即进行测量，测量方法与检验冷态绝缘电阻的方法相同。

无论何种状态，其最低绝缘电阻值对于配电板长度小于或等于6m，应大于或等于1MΩ，配电板长度大于6m，应大于或等于1MΩ。

二、柴油发电机组起动试验（一）试验内容用船上配备的起动设备进行试验（一般用空气起动，也有用蓄电池起动的）。

试验时，对冷态柴油机组进行起动，检验其起动灵活性、起动时间及起动次数。

（二）试验要求1．用压缩空气起动的柴油机：将一只副空气瓶充气至额定工作压力，在中途不补充气的情况下起动冷态柴油机，起动次数不小于6 次。

2．用电起动的柴油机：在蓄电池组充足电源，中途不补充电的情况下起动冷态柴油机，起动次数不少于10 次。

3．应急柴油发电机：在0℃以下的环境状态下具有冷态起动的能力。

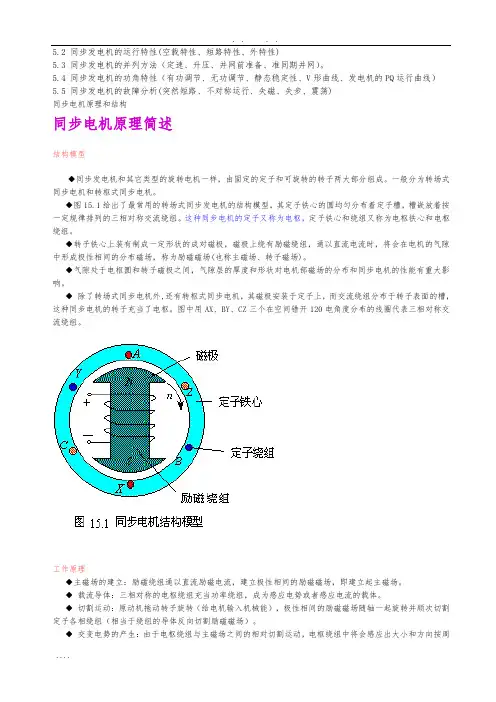

5.2 同步发电机的运行特性(空载特性、短路特性、外特性)5.3 同步发电机的并列方法（定速、升压、并网前准备、准同期并网）。

5.4 同步发电机的功角特性（有功调节、无功调节、静态稳定性、V形曲线、发电机的PQ运行曲线）5.5 同步发电机的故障分析(突然短路、不对称运行、失磁、失步、震荡)同步电机原理和结构同步电机原理简述结构模型◆同步发电机和其它类型的旋转电机一样，由固定的定子和可旋转的转子两大部分组成。

一般分为转场式同步电机和转枢式同步电机。

◆图15.1给出了最常用的转场式同步发电机的结构模型，其定子铁心的圆均匀分布着定子槽，槽嵌放着按一定规律排列的三相对称交流绕组。

这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁心和电枢绕组。

◆转子铁心上装有制成一定形状的成对磁极，磁极上绕有励磁绕组，通以直流电流时，将会在电机的气隙中形成极性相间的分布磁场，称为励磁磁场(也称主磁场、转子磁场)。

◆气隙处于电枢圆和转子磁极之间，气隙层的厚度和形状对电机部磁场的分布和同步电机的性能有重大影响。

◆ 除了转场式同步电机外,还有转枢式同步电机，其磁极安装于定子上，而交流绕组分布于转子表面的槽，这种同步电机的转子充当了电枢。

图中用AX、BY、CZ三个在空间错开120电角度分布的线圈代表三相对称交流绕组。

工作原理◆主磁场的建立：励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。

◆ 载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。

◆ 切割运动：原动机拖动转子旋转（给电机输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。

◆ 交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。

通过引出线，即可提供交流电源。

◆ 感应电势有效值：由第11章可知，每相感应电势的有效值为(15.1)◆ 感应电势频率：感应电势的频率决定于同步电机的转速n 和极对数p ，即(15.2)◆ 交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。

发电机定子通水后绝缘标准
发电机定子通水后的绝缘标准是根据国际电工委员会（IEC）的规定来确定的。

根据IEC 60034标准，发电机定子通水后的绝缘标准如下：
1. 绝缘电阻：在冷态条件下，绝缘电阻应大于100兆欧。

2. 绝缘电压：在冷态条件下，绝缘电压应能够承受额定电压的两倍。

3. 绝缘材料耐压：绝缘材料应能够承受额定电压和运行条件下的电压冲击。

4. 绝缘材料耐潮湿性：绝缘材料应能够在潮湿条件下保持较高的绝缘性能。

5. 绝缘材料耐热性：绝缘材料应能够在高温条件下保持较高的绝缘性能。

发电机通水后的绝缘标准是为了确保发电机在受潮或水浸的情况下能够正常运行，并避免因电气绝缘失效而导致故障或事故发生。

这些标准旨在提供一种保护措施，确保发电机的可靠性和安全性。

发电机转子绕组对地绝缘低分析及处置摘要：近年来，我国电力事业发展迅速，发电设备的可靠性有长足的发展和提高。

但是在火电机组日常运行中，发电机系统相关故障仍常有出现。

笔者对近期某1000MW超超临界压力燃煤发电机组发电机转子一点接地故障进行分析，提出运行技术措施，并对故障排查确认以及处理进行总结，供大家参考。

关键词：超超临界机组发电机转子一点接地分析及处置一、概述及故障现象某电厂超超临界压力燃煤发电机组，锅炉、汽轮机和发电机由上海电气集团设计制造，发电机型号为 THDF125/67，额定容量1112MVA，额定输出功率1000MW，自并励静止可控硅整流励磁系统。

2023年5月，机组C修结束，启动前测量发电机定子绕组、励磁系统绝缘，测得发电机定子绕组绝缘15/60S：102/131MΩ,吸收比：1.28，发电机定子绝缘合格。

测得励磁系统（含转子）绝缘1.28MΩ,励磁系统绝缘≧0.5MΩ标准值，绝缘合格。

5月15日，在发电机并网后，DCS及FECS上间断触发“发电机转子1点接地”灵敏段警告。

FECS系统数据显示，并网后励磁电压180V，其中正极电压160V，负极电压-20V。

负极对地电阻阻值低，在5-15kΩ之间波动，α值（接地位置）为0%左右。

随着机组运行，负荷增加，励磁系统投运行时间延长，转子及励磁回路运行温度上升后，转子励磁回路负极对地绝缘值（RG)有逐渐上升趋势，转子接地报警消失。

15日转子接地报警频繁，16日只有一次报警，17日后未出现报警。

接地电阻波动范围，15日在5-15kΩ之间，16日在13-17kΩ之间，17日在14-20kΩ之间。

其后在27-37kΩ之间（在30kΩ以上的数据占比大），α值在2-3%之间波动，“转子1点接地”灵敏段报警消失，但励磁系统负极对地绝缘值仍然偏低。

二、转子接地保护装置说明该厂发电机转子接地保护装置采用南瑞继保的RCS-985RE注入式发电机转子接地保护装置。

发电机转子绝缘标准
发电机转子绝缘是指发电机的转子部分所采用的绝缘材料和绝缘工艺的标准。

发电机转子绝缘的质量直接关系到发电机的安全性和稳定性，因此对于发电机转子绝缘标准的制定和执行至关重要。

首先，发电机转子绝缘材料的选择至关重要。

目前常用的发电机转子绝缘材料有环氧树脂、聚酰亚胺、酚醛树脂等。

这些材料具有耐高温、耐电压、耐腐蚀等特点，能够保证发电机在高温、高压、恶劣环境下的正常运行。

因此，在制定发电机转子绝缘标准时，需要对这些材料的性能进行详细的规定和测试要求。

其次，发电机转子绝缘的工艺要求也是非常重要的。

在制造发电机转子时，需要对绝缘材料的涂覆、固化、加热、冷却等工艺进行严格控制，以确保绝缘层的质量和稳定性。

因此，发电机转子绝缘标准还应包括对绝缘工艺的详细规定，包括工艺流程、工艺参数、工艺设备等方面的要求。

此外，发电机转子绝缘标准还应包括对绝缘层的检测和评定标准。

只有通过严格的检测和评定，才能确保发电机转子绝缘的质量和可靠性。

因此，发电机转子绝缘标准中应包括对绝缘层厚度、绝缘材料的密实性、绝缘层的耐压性能等方面的详细检测方法和标准要求。

总的来说，发电机转子绝缘标准是保证发电机安全可靠运行的重要保障。

只有制定和执行严格的发电机转子绝缘标准，才能确保发电机在各种恶劣环境下的正常运行，同时也能够延长发电机的使用寿命，降低维护成本，提高发电机的整体性能和可靠性。

因此，发电机转子绝缘标准的制定和执行是发电机制造和运行管理中的一项重要工作，需要相关部门和企业高度重视，加强标准的研究和制定，确保发电机转子绝缘标准的科学性和严谨性，为发电机的安全运行提供有力保障。

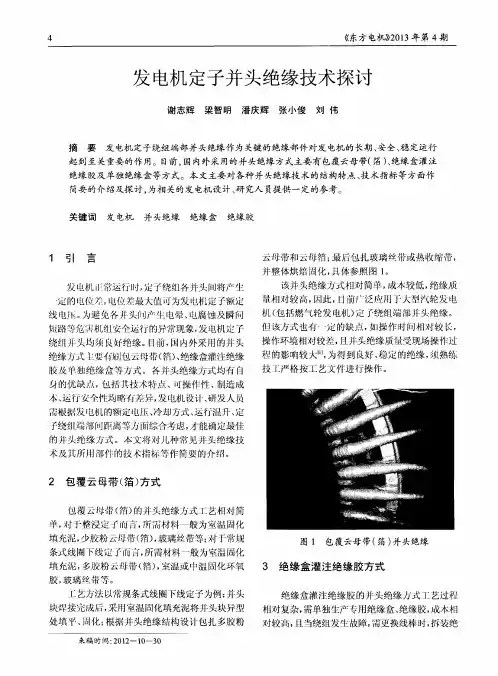

汽轮发电机定子绕组绝缘检修工艺技术摘要：在我国快速发展过程中，经济在快速发展，社会在不断进步，汽轮发电机是火力、水力、余热发电机组中进行能源转换的大型设备，属于大型高压同步电机，通常为两极高转速电机，其定、转子的结构稳固性要求明显高于一般高压电机，电机定子铁芯槽内绝缘材料和防松动材料都较特殊，有别于常规高压电机，其定子绕组的制作、嵌放、固定等措施都有更高的工艺要求。

本文结合汽轮发电机的定子绕组绝缘检修实例，详细介绍了汽轮发电机定子绕组绝缘结构及定子绕组的拆除、修复、安装、固定等系列工艺技术，对汽轮发电机定子绕组绝缘检修有很强的参考和指导价值。

关键词：定子绕组；绝缘；模压；耐压标准引言经济的快速发展带来的能源危机和环境污染问题，已经引起了各国的重视。

当前经济发展模式已经逐渐向绿色经济、零排放的模式过度。

绿色能源的研发和利用也成为当前关注的热点，风能作为绿色能源之一，也受到了国内外的高度重视，我国中长期规划明确支持“重点研究开发大型风力发电设备”，风电装备由此得到迅猛发展。

与此同时，风力机高额的维护成本严重影响了风场的经济效益。

这主要是因为风场一般地处偏远地区，环境恶劣，给机组的维护工作带来了困难，增加了维护成本，降低风电的效益。

为了降低风力发电机的运行危险，减少维护成本，需要大力发展风力发电机的故障检测技术。

1振源分析及事故剖析目前，引起行业广泛关注的是定子绕组端部的电磁振动问题。

因为这个振源无法消除或减少，只要机组发电，定转子间就存在一个磁场，这个磁场随着转子的转动而旋转，称为旋转磁场，它与绕组中电流的相互作用，产生一个旋转的电磁力，这是一个交变力，以椭圆行波的方式作用于定子铁心与绕组，使绕组和铁心产生强迫振动。

电磁力的大小与电流的平方成正比，容量越大的发电机这一交变力也越大，绕组承受的强迫力就越大。

对于槽内线棒，因为它与铁心固定成为一个整体，与铁心一起振动，一般振幅为30μm，且没有相对运动。
